Si les ampoules leds à panneau solaire dépannent bien pour s'éclairer, elles n'égalent pas le confort d'une vraie installation électrique permettant d'allumer la lumière en appuyant sur l'interrupteur quand on entre dans une pièce. Mais comment faire quand le terrain n'est pas relié au réseau électrique ? Avec une simple batterie de voiture et un convertisseur, il est possible d'apporter très facilement ce confort…
L'une des caractéristiques du chalet peuplant notre terrain isolé est qu'il dispose d'un circuit électrique. Très sommaire certes, puisqu'il était constitué de deux ampoules pilotées par un interrupteur chacune, et deux prises électriques. L'ancien propriétaire reliait ce circuit à son camping car ou à un groupe électrogène pour l'alimenter, il profitait alors du confort d'une installation électrique traditionnelle. Mais nous n'avons pas de camping car, et le groupe électrogène est quelque chose que je trouve trop bruyant et polluant.

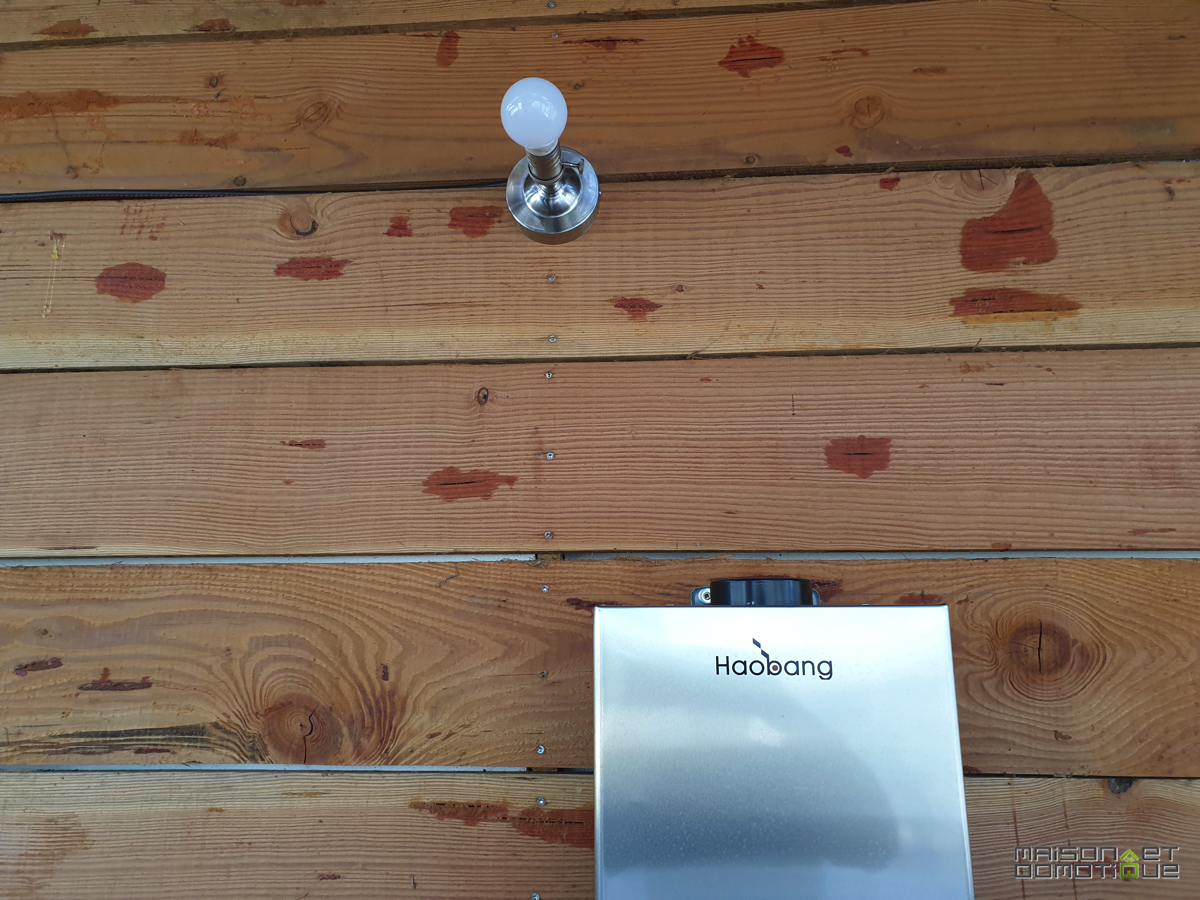

J'ai commencé par peaufiner le circuit électrique en place, en ajoutant des appliques lumineuses et des interrupteurs où il en manquait, et deux ou trois prises électriques où elles pourraient être utiles. Quitte à avoir un circuit électrique, autant qu'il couvre tous les bâtiments / pièces du terrain, ce qui évite de jongler entre plusieurs systèmes.
I. Mise en place du convertisseur 12v->220v
Une fois en place, reste le problème d'alimenter tout ceci. Il existe bien sûr la solution solaire, que j'étudierai par la suite, car soumise à une double contrainte d'ensoleillement (terrain boisé) et de coût. Pour le moment j'ai voulu mettre en place une solution simple et abordable. Il existe en effet des convertisseurs 12v -> 220v, pour recharger par exemple un ordinateur sur la prise allume cigare de la voiture.

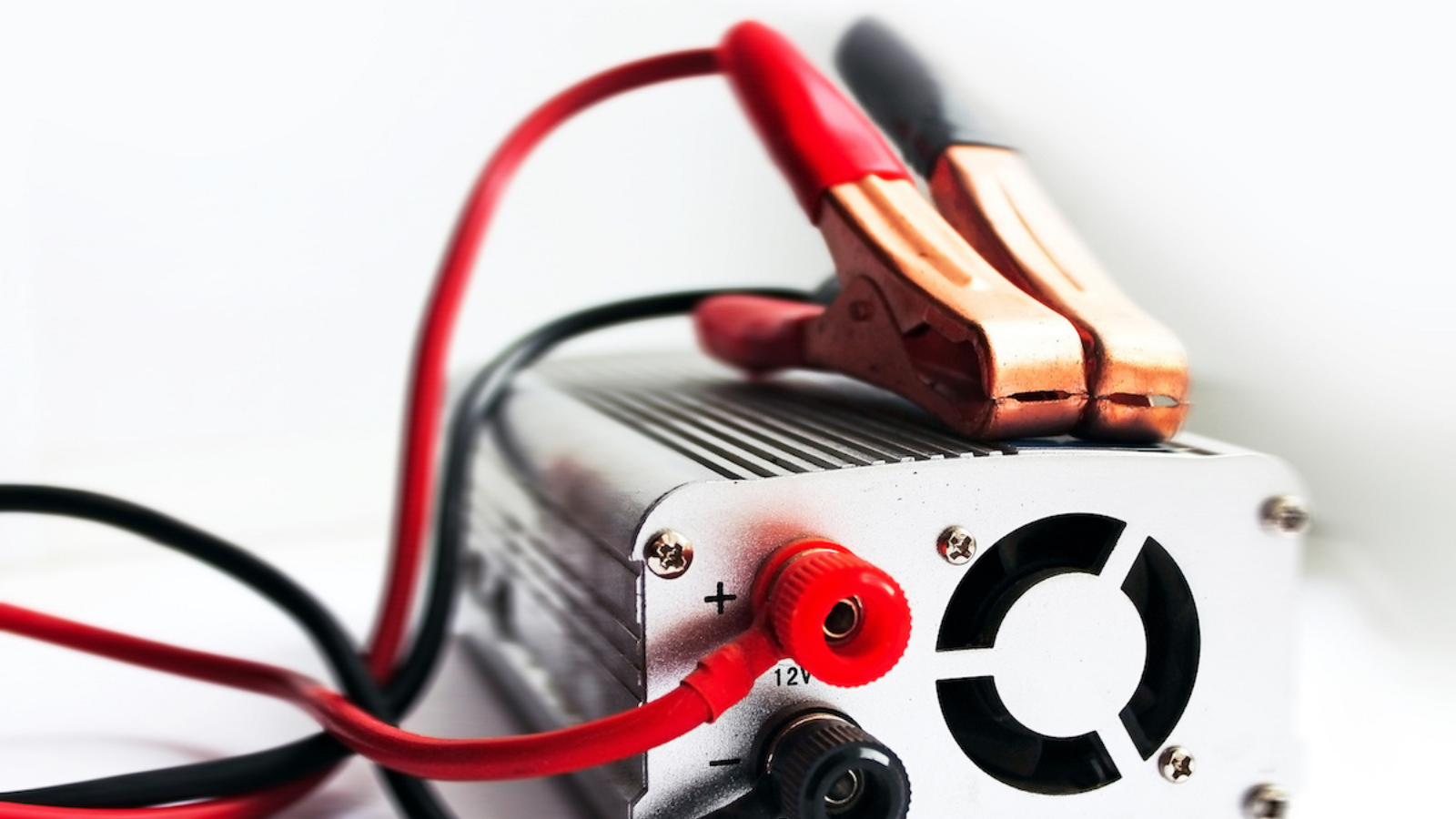

Ce type de convertisseur prend donc le 12V de la voiture, et le transforme en 220V, avec un sinus pure. Un détail important, cela garantissant une qualité de courant parfaite, pour alimenter les appareils électroniques très sensibles. J'ai trouvé ce modèle de chez Suaoki, permettant de fournir jusqu'à 300W, pour une vingtaine d'euros.

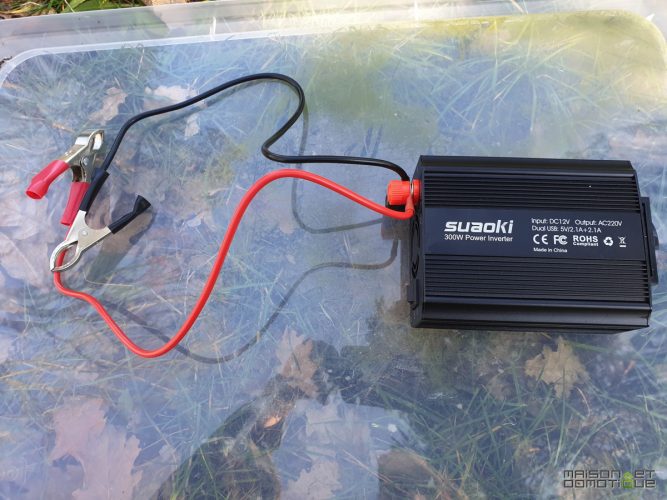

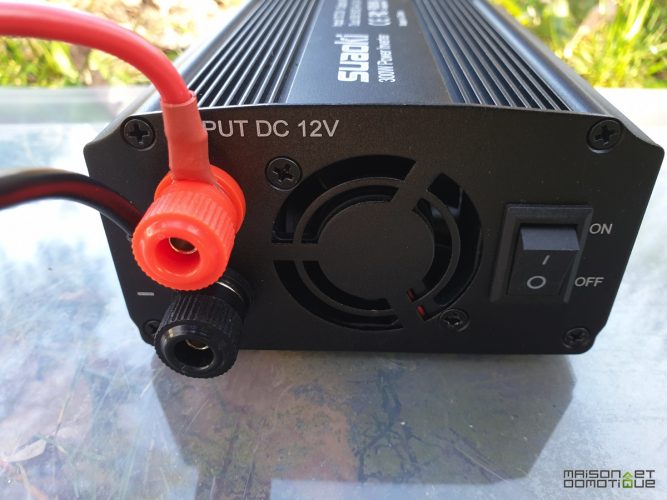

Ce modèle est livré avec un adaptateur allume cigare, et deux pinces croco, pour le brancher directement sur une batterie si besoin. D'un côté, on lui envoie donc le 12V:

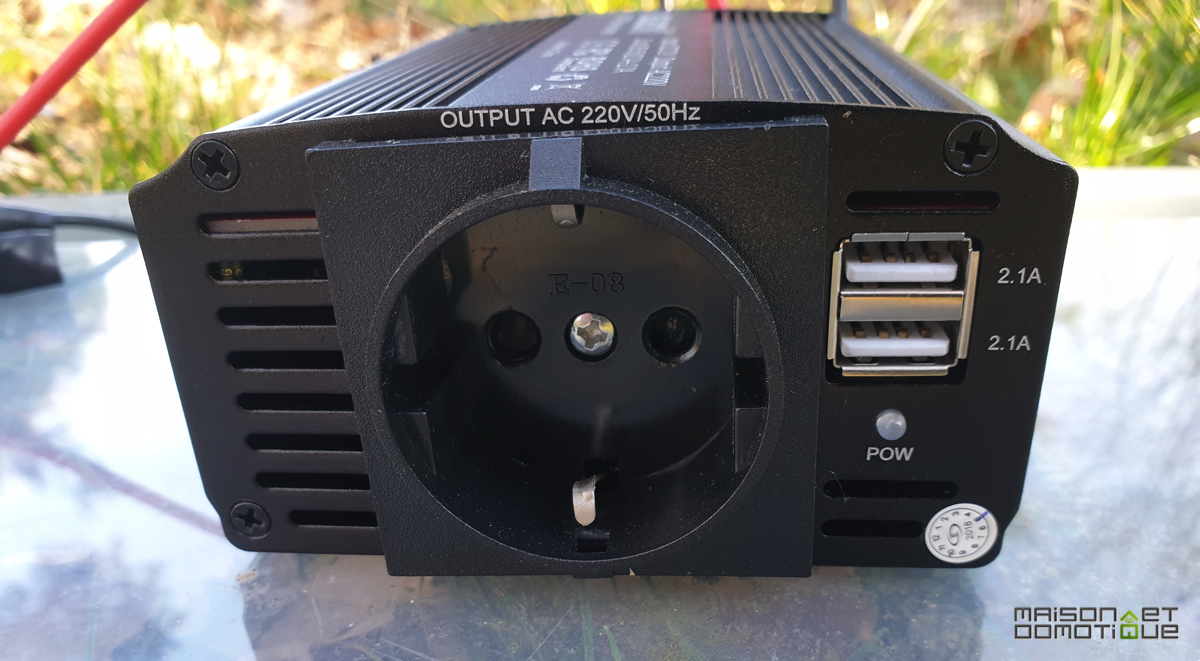

De l'autre côté il nous sort du 220V. Ce modèle ci dispose même de deux ports Usb pour recharger smartphones et tablettes si besoin.
Ne manque plus que la source d'alimentation en 12V: pour ne pas dépenser trop cher, elle est pour le moment constituée d'une “bête” batterie de voiture au plomb de 80A, que j'ai acheté d'occasion 50€ dans une casse (les batteries étant généralement en parfait état, à l'inverse du reste du véhicule…). Plus l'ampèrage est fort, plus vous aurez d'autonomie.

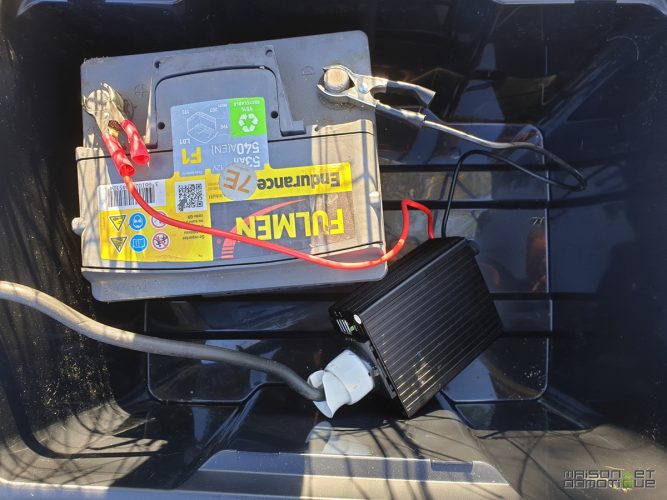

Le fonctionnement est ensuite très simple: on branche les pinces du convertisseur sur la batterie:
Puis la prise alimentant tout le circuit électrique du terrain sur la sortie 220V du convertisseur:
Tout cela dans une caisse plastique avec couvercle, afin que le tout soit à l'abris de la pluie.
II. Utilisation du convertisseur 12v->220v
L'utilisation est très simple: comme on l'a vu il suffit de brancher la prise alimentant le circuit électrique du terrain, et d'appuyer sur le bouton “On” du convertisseur relié à la batterie.
Cette batterie de 80A a tenu jusqu'à une semaine. Comme nous y allons essentiellement le weekend, et de temps en temps un peu plus longtemps pendant les vacances, c'est une autonomie tout à fait correcte par rapport à nos besoins.
Attention toutefois, ceci est valable pour notre utilisation, en respectant quelques consignes:
- utilisation d'ampoules led de 6w (toujours chez notre partenaire led&fluo ;-) Nous avons actuellement 6 points d'éclairage. On fait bien sûr bien attention de ne pas allumer inutilement les lampes
- le convertisseur est activé à la tombée de la nuit, et coupé au matin. Car même si on ne tire pas de courant dessus, il consomme lui même un peu d'énergie
- il existe des convertisseurs plus puissants, pouvant fournir jusqu'à 6000w, mais également plus énergivores. Un petit modèle de 300w, dans notre cas, est largement suffisant, puisqu'il n'est utilisé que pour l'éclairage, et la recharge ponctuelle des smartphones.
En pratique, actuellement, nous chargeons donc la batterie chez nous avant de venir sur le terrain (chargeur de batterie branché sur une prise de courant à la maison). En arrivant sur le terrain, on y installe la batterie et on relie le convertisseur. Et quand nous repartons, nous récupérons la batterie pour la recharger pour la prochaine fois.
III. Les améliorations à apporter
Cette recharge de la batterie est une petite contrainte, c'est sûr. Comme nous y allons ponctuellement, ce n'est pas très méchant, mais en contrepartie nous avons de l'électricité. Mine de rien, la lumière électrique est un vrai confort :p Comme nous l'avions vu, pour le reste, nous avons un chauffe eau au gaz pour l'eau chaude, une gazinière pour la cuisine, et un poêle à bois pour le chauffage. Les besoins en électricité sont donc limités, et cette méthode nous apporte une solution simple, efficace, et vraiment peu couteuse, l'ensemble m'ayant donc couté 70€. L'évolution sera sans doute la recharge via des panneaux solaires, afin que l'installation soit totalement autonome, et le passage à une batterie AGM ou Gel, à déchargement lent (mais très couteuse). Comme dit plus haut j'ai une contrainte du fait que le terrain est boisé, avec donc beaucoup de zones d'ombre tout au long de la journée, et un budget que nous voulons contenu. Si vous avez des astuces à ce sujet, n'hésitez pas à partager dans les commentaires !
Bonjour. Perso je n’aurais pas fait ça. En effet prendre du 12v pour le convertir en 230v puis le convertir en 5 et 19v fait perdre de l’efficacité. Un réseau 12v est tout à fait envisageable pour tous les appareils (lampes frigos….). Voir sur YouTube maisonautonome.
Il existe pour quelques centimes des convertisseurs buck ou boost en Chine pour convertir du 1v en 36v ou inversement avec 3 ou 5A à plus de 90% d’efficacité (10% de perte sur 230v par exemple fait plus de perte).
Les panneaux d’occasion à 30euros pour 225wc se trouvent sur leboncoin. Faut bien chercher (je viens d’en acheter 15 last week).
Mais sinon beau projet. Félicitations
Fred
Bonjour… Moi, je veux savoir est ce qu’il y a une possibilite, une configuration ou autre pour que les périphériques ( imprimante, scanner, autre), fonctionnent convenablement, via un convertisseur 12v/220…merci d’avance
Oui, j’avais hésité au début, j’avais d’ailleurs acheté des ampoules E27 fonctionnant en 12v sur Aliexpress (vraiment pas chères, d’ailleurs :) Mais le plus gros du circuit électrique étant déjà en place, j’avoue avoir eu la flemme de tout refaire pour séparer les prises de l’éclairage. Après, il est vrai qu’au final on se sert très peu des prises, je pourrai donc juste y mettre mes ampoules 12V à la place des actuelles, et brancher le circuit directement sur la batterie, sans convertisseur. Après rien n’est figé, j’en suis encore à tester différentes solutions :)
Je ne connaissais pas ces convertisseurs buck, je vais regarder de plus près, merci !
Bonjour Cédric, merci pour cet article. Concernant le convertisseur est-tu sur que ce soit du pur sinus car cela m’étonne à ce niveau de prix. Peut-être seulement du quasi sinus ? Bonne continuation.
Bonjour
Juste une petite remarque : la tension nominale du réseau électrique en France n’est pas de 220V mais 230V, depuis au moins 25 ans.
En tout cas, merci ce partage d’expérience
@Pascal Wojnarski Alors là je ne connais pas assez pour te confirmer. Sais tu comment je pourrai vérifier ? C’est ce qui est indiqué sur le produit, et je n’ai pas eu de soucis pour y brancher un ordinateur portable par exemple. Après le prix n’est pas significatif, j’ai vu exactement le même modèle à 90€ en station essence sur l’autoroute :(
L’idée est bonne mais je limiterai l’utilisation du convertisseur uniquement aux prises de courant. En effet il est possible de trouver des éclairages en BT 12v. Le rendement en serait meilleur donc la batterie tiendrai plus longtemps. En effet le rendement des ces équipements “pas cher” n’est pas optimal.
Oui, j’y avais pensé au début, mais la plus grosse partie du circuit électrique étant déjà en place, j’avais un peu la flemme de devoir le refaire pour séparer l’éclairage des prises :p
“transforme en 220V, avec un sinus pure.” à 20€ ce n’est sûrement pas un convertisseur qui produit une belle courbe sinus qui sont des modèles plutôt à 150€ généralement indiqué “pure sinus” mais plutôt un courant en forme carré haché à une certaine fréquence ;-)
et j’oubliais, ce type de convertisseur est très consommateur même à vide ! je recommande donc comme d’autres personnes l’ont déjà dit d’utiliser directement le 12V et utiliser des équipements 12V (il y en a à foison dans le monde des camping car) ou utiliser des convertisseurs DC-Buck vers des tensions inférieures.
On peut aussi passer en batteries 2*12V en série pour monter à 24V ce qui permet de diminuer la section des câbles qui seront plus facile à manipuler et moins coûteux si les batteries sont un peu éloignées.
Sinon côté équipement éclairage LED il existe des modèles assez sympa avec une alimentation rechargeable sur du 220V qu’on rapporte à la maison et qui possède aussi des sorties USB.
Justement, comme tu as l’air de bien connaitre, si je branche mon circuit actuel directement sur la batterie en 12V, est ce qu’il y a un risque, sachant que mon cablage actuel est en 2,5 et 1,5mm2 ?
Alors déjà ton premier risque c’est de vider la batterie et la tuer, il faut donc t’assurer que ton “inverter” (terme anglais pour le convertisseur 12V->220V) sache détecter une tension d’entrée trop basse et se couper automatiquement.
Et aussi sur ta phrase au sujet de ta batterie “plus l’ampérage est fort plus elle dure” est faux, ne pas confondre les A et les Ah, l’un te donneras ce que tu peux tirer en courant max (la patate pour faire tourner le démarreur du moteur, il faut d’ailleurs plus d’ampère sur un véhicule essence que diesel et de ce fait tu as des câbles de démarrage en 16mm2 pour essence mais il te faut du 25mm2 pour du diesel par exemple) et l’autre combien tu peux tirer de courant sur une heure, par exemple tu peux avoir une batterie 440A et 52Ah ce qui veut dire qu’elle peut te balancer 440A d’un seul coup mais comme elle a une capacité de 52Ah elle ne pourra tenir théoriquement ce rythme que pendant 7 minutes environ mais ce chiffre n’est pas le chiffre final car il faut tenir compte de la tension minimum de la batterie et parfois ce chiffre en Ah donne la capacité totale plus large que ce que tu peux tirer en toute sécurité (pour la vie durée de vie de la batterie).
Pour les sections le 2.5mm2 = 32A et 1.5mm2 = 24A “à l’air libre” et comme c’est le courant qui compte et pas la tension (enfin pas tout à fait) tu n’as plus qu’à multiplier par la tension qui y circule pour obtenir la puissance max.
Excuse moi, mais la dernière partie sur les sections n’est pas très claire pour moi :p Je multiplie quoi ?
Ici, dans les faits, si je met en place mes ampoules en 12V à la place des actuelles en 220, j’aurai 6 ampoules de 6w fonctionnant en 12V.
Donc batterie 12V -> branchement direct -> 6 ampoules leds 12V 6W. Avec du cablage 1,5 et 2,5mm2, y a t il donc un risque ou non ?
Si je ne dis pas de bêtise, si j’allume toutes les ampoules, ca me fait maxi une conso de 36w (6 x 6w), soit 3A en tout (36w / 12v). Donc à priori je suis très large avec mon cablage, puisque tu m’annonces au minimum du 24A pour le 1,5mm, c’est bien ca ?
oui voilà tu es large ;-) 24A*12V = 288W
Merci pour la confirmation :D
Sinon il y a ça en module lumière sur batterie Li-Io avec prises USB et recherge solaire pas trop cher qui marche pas mal pour les petits besoins http://www.banggood.com/bang/?tt=15981_12_275555_&r=https%3A%2F%2Fwww.banggood.com%2FLM-3606-110-220V-4USB-Solar-Panel-Generator-Solar-Generator-System-With-LED-LampSolar-Panels-p-1260199.html
Sympa, en effet ! Bon avec le kit que j’avais présenté ( https://www.maison-et-domotique.com/83178-utorch-kit-ampoules-leds-solaire/ ) ca revient à quasi la même chose, mais c’est bon à connaitre, je garde sous le coude au cas où.
Attention à ajouter un petit module d’alerte basse-tension si elle descend en-dessous de 12V car à 12V elle est à 20% de charge, mais à 11.9V on tombe à 0% et ça devient mauvais pour la santé de la batterie.
Ah oui, en effet ! Mon inverter le gère, mais si je me branche en direct 12V je n’aurai en effet plus rien pour gérer ca. Tu as un modèle à conseiller ?
Pour moins de 2€ il y a ce module qui n’est pas en coupure mais donne juste l’alerte
http://www.banggood.com/bang/?tt=15981_12_275555_&r=https%3A%2F%2Fwww.banggood.com%2F9V-12V-Battery-Sound-and-Light-Alarm-Protection-Module-Against-Over-discharge-Board-p-1074720.html
Après il y a les modules qui sont en coupure un peu plus cher à 5€
http://www.banggood.com/bang/?tt=15981_12_275555_&r=https%3A%2F%2Fwww.banggood.com%2FUniversal-12V-Battery-Anti-discharge-Controller-with-Delay-Anti-over-discharge-Protection-Board-Low-Voltage-Undervoltage-Protection-p-1424846.html
Top, merci ! Pour la différence de prix, autant être tranquille avec la coupure auto :) Un petit boitier imprimé en 3D, et c’est joué :)
Bonjour !
Des regrets d’être passé par cette méthode avant le groupe solaire ?
Car si on enlève l’éclairage et les smartphones, que reste t-il en 230 volts sur votre site isolé ?
Si vous voulez des panneaux aller sur chocdiscount ses pas mal.
Merci pour l’info, je ne connaissais pas ! Bons prix sur les panneaux, par contre ils n’y vont pas avec le dos de la cuillère sur les frais de port: le panneau à 99€, et 79€ de frais de port :(
Oui sa fait un peut cher j’en avait pris 12 j’ai était sur place les chercher il dont installer il marche super .sinon javais acheter des panneaux sur alma solaire bon produit mes la livaison coûte cher dommage aussi.
Quel convertisseur choisir si l’on desire brancher dessus un mini frigo et une cafetière, un modèle avec 2000w est il suffisant ?
Ca va surtout dépendre de la puissance demandée par chaque appareil (il faut regarder leur étiquettes de caractéristiques). Généralement une cafetière consomme dans les 1000w, et un frigo de 200l environ 300w (ce sont des moyennes, bien sûr). Donc un convertisseur de 2000w devrait suffire, en effet.
Bonjour, je souhaite faire un système électrique pour tous les appareils extérieurs (pompes pour arrosage (1000W) pompe pour la fontaine, quelques spot led (ces 2 derniers je ne les ai pas encore acheté), comment savoir quelle puissance des panneaux et surtout des batteries à avoir? je pensais récupérer des batteries de voiture usagées mais qui fonctionne encore la moindre… si vous avez des idées, je suis preneur, merci pour votre aide.
Bonjour. En fait il va falloir vérifier l’ampérage heure (Ah) de chaque appareil. Par exemple si une pompe consomme 2Ah, et que votre batterie fait 40A, cela signifie que vous pourrez alimenter votre pompe pendant 20h (enfin, un peu moins, car il ne faudra pas vider la batterie totalement). Si vous n’avez pas l’ampérage heure mais juste la consommation en watts heure (Wh), vous pouvez faire la conversion facilement avec par exemple 10Wh / 5V = 2Ah (des sites comme celui ci le font rapidement dans les deux sens https://convert-formula.com/ah-wh ). Si votre pompe pour l’arrosage consomme 1000Wh, en 220V, cela donnera 4,5Ah, par exemple. A comparer ensuite à la capacité de votre batterie. Mais je confirme qu’une ou plusieurs batteries de voiture usagées peuvent bien faire l’affaire. J’en avais acheté une à la casse de 110A pour une trentaine d’euros, qui me donne une très bonne autonomie, et que j’utilise depuis bientot deux ans.
Bonjour, je me renseigne car je dois alimenter une pompe pendant environ 1 ou 2 h pour remplir des cuves (env/3m3), 2 ou 3 fois en été pour un jardin. Sur ma pompe les Wh et les Ah ne sont pas indiqués : 200v (50Hz), 750W, 3.5A, 3m3/h. Mais je suppose que sur un moteur les W et A inscrits correspondent aux Ah et Wh, enfin je l’espère…
Ma question :
Je ne comprends pas votre raisonnement sur l’autonomie de la batterie dans votre exemple ci-dessus avec un moteur en 220V, 1000Wh, 4.5Ah. Car si on tient compte du convertisseur 12V>220V, celui-ci devrait utiliser inversement environ 82,5Ah en 12V sur la batterie 12V, et non pas 4.5Ah non ?
Mais comme je n’y connais absolument rien, il me manque probablement certaines données pour comprendre, donc je préfère vous poser la question.
Merci
P.S. : J’ai du réécrire entièrement mon message une dizaine de fois (j’ai un clavier qwerty et je jongle déjà bcp avec le copier-coller pour les accents)… la page s’actualise toute seule ttes les minutes et mon message disparait… est-ce mon vieil ordi ou votre blog…
Bonjour , merci pour votre article , très intéressant. J’aménage mon utilitaire pour des sorties loisirs et sportives.
Il n’y a aucun risque si un appareil 220v branché sur le convertisseur est endommagé? y a t il un “disjoncteur ” intégré au convertisseur qui protège?
Merci de vos retours !
Cdt. David
Bonjour. Le modèle de Suaoki que j’utilise dispose d’un fusible 40 A/ 32 V.. Il est protégé contre la surtension, la surintensité, la sous-tension, la surchauffe, les courts-circuits et la surcharge. Après rien n’empêche de se monter un petit tableau électrique dans l’utilitaire, qui disposera de disjoncteurs en fonction des besoins.
Re-bonjour,
J’ai une autre question… etes-vous certain que votre convertisseur et un pur sinus ? Ce n’est pas indique sur votre boitier.
Un convertisseur pur sinus, meme d’occasion, c’est bien plus cher que 20 euros ( il y en a un seul d’occasion sur Ebay, 500W a 45 euros ).
Vu le prix des convertisseurs pur sinus ( il m’en faudrait un d’au moins 1500 ou 3000W ), ca m’arrangerait si un convertisseur bon marche non pur sinus convenait pour faire fonctionnait le moteur de ma pompe et sans l’endommager. Dans le cas contraire, je vais devoir trouver une alternative au systeme batterie + convertisseur.
Merci
Bonjour cher tous. J’aimerai savoir s’il est possible d’utiliser un chargeur de batterie automatique et le laisser brancher sur l’ensemble ( batterie, convertisseur)?
bjr, peut on faire fonctionner un onduleur, avec un transformateur de courrant de 230 volts en 12 volts ..merci
Bonjour. Un onduleur d’ordinateur ou un onduleur pour panneau solaire ? Dans les deux cas la réponse est oui. Attention toutefois aux sécurités dans le cas d’un onduleur pour PV, il faudra prévoir un disjoncteur pour éviter le retour de courant du panneau vers le convertisseur.
Bonjour, je voudrais brancher votre système sur ma maison pour gommer consommation électrique la nuit (200w)sans couper le disjoncteur EDF, puis-je le brancher directement sur une prise, merci
Bonjour. En coupant au préalable le compteur EDF, ca va fonctionner. Mais ce n’est pas très sécurisé. Idéalement il faudrait installer un inverseur de source comme j’ai présenté ici: https://www.maison-et-domotique.com/139015-comment-installer-un-inverseur-de-source-hager/
Attention également à l’autonomie: 200w durant plusieurs heures la nuit, ca représente tout de même pas mal, il faudra donc une grosse batterie.
je confirme que ça marche? j’alimente toute ma maison avec tous les appareils avec une batterie de 150 Ah et un convertisseur de 5000 W. Autonomie à fond la caisse: 5 à 8 heures. le problème que je cherche à résoudre est celui de recharger simultanément la batterie pendant l’usage et dans la maison.
