Somfy: Motoriser son volet roulant

Parfois, par soucis d'économie, on n'automatise pas les volets quand on fait construire. Ou alors on achète une maison qui n'a pas de volets électriques. Il s'agit pourtant d'un confort indéniable une fois qu'on y a gouté ! Je vous avais montré il y a quelques mois comment automatiser ses volets battants. Aujourd'hui nous allons voir comment automatiser des volets roulants existants, et ayant un coffre intégré à la fenêtre, grâce à la solution Roller Driver de Somfy.

I. Présentation

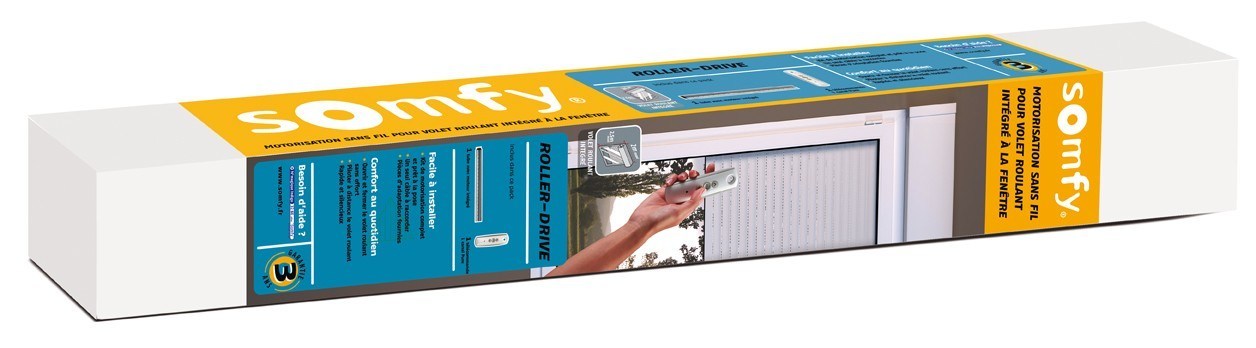

Pack Rollerdrive copie

Cet automatisme est fourni avec tout le nécessaire:

  • Tube avec moteur intégré
  • Supports pour fixer le moteur
  • Embout télescopique et pions d'adaptation
  • Attaches pour le tablier du volet roulant
  • Flasques
  • Télécommande

Le package a été plutôt bien pensé !

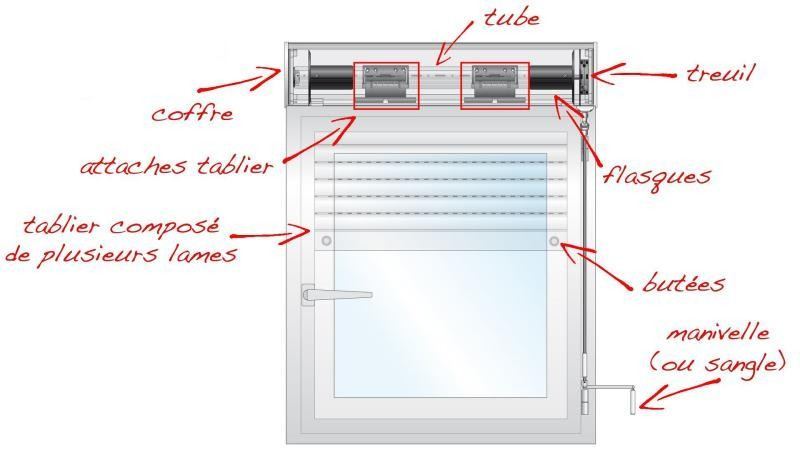

Afin de se référer aux mêmes parties lors du montage, voici un petit dictionnaire pour s'y retrouver:

le vocabulaire



II. Installation

Avant de commencer, il faudra tout d'abord s'équiper de l'outillage adéquat:

  • Mètre à ruban
  • Scie à métaux (pour la découpe)
  • Maillet
  • Tournevis
  • Perceuse avec scie-cloche pour métaux de 50 mm
  • Boite à onglet
  • Clé de 8
  • Escabeau / échelle

Du matériel “basique” que la plupart des gens possèdent s'ils bricolent de temps en temps. Si vous n'êtes pas équipés, bienvenue dans le Monde Bricolage ! Vous trouverez ces équipements dans tous les GSB (Grandes surfaces de bricolage). Au pire, vous pouvez vous faire prêter le matériel par un ami ou un voisin, mais sincèrement, l'investissement n'est pas énorme et vous vous resservirez de ce matériel un jour ;-)

Passons donc maintenant aux choses sérieuses. Pour plus de clarté, nous effectuerons le montage en plusieurs étapes.

A lire également:
9 astuces pour organiser Halloween avec votre système domotique

1. Démontage du tube existant

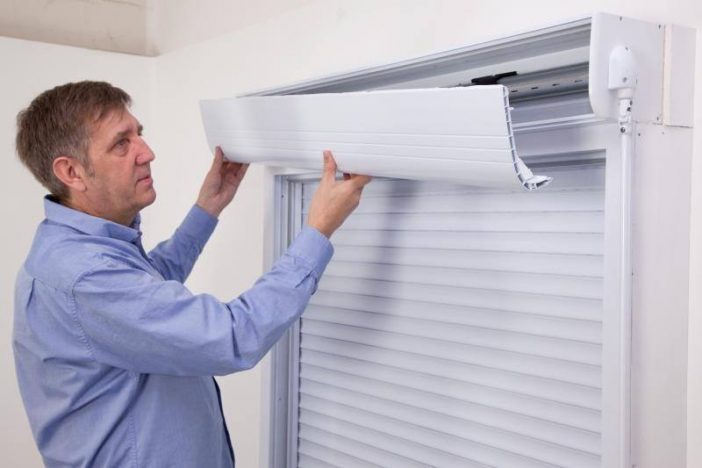

Tout d'abord, il faudra retirer la trappe d'accès au volet roulant. Le volet doit être descendu.

011

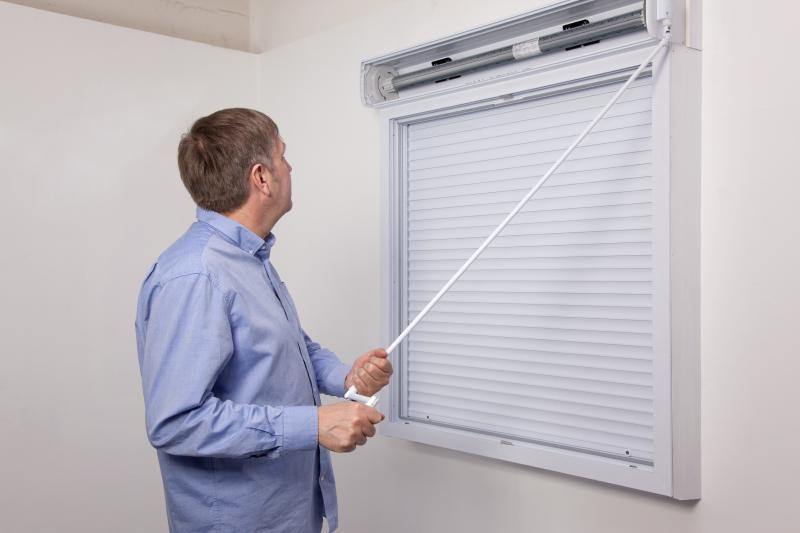

Montez le volet à son maximum, puis descendez-le en comptant le nombre de tours de manivelle.

041

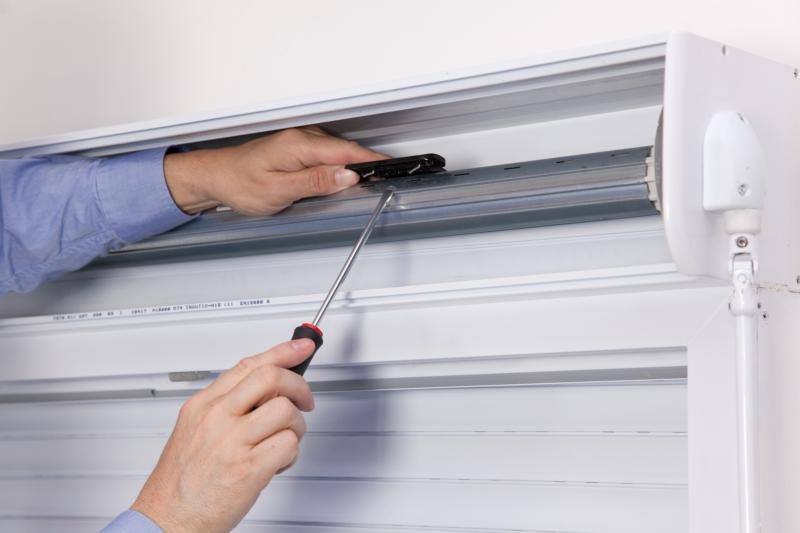

Détachez les attaches du tablier du tube

031

Faîtes tourner le tube en sens inverse, du même nombre de tours de manivelle

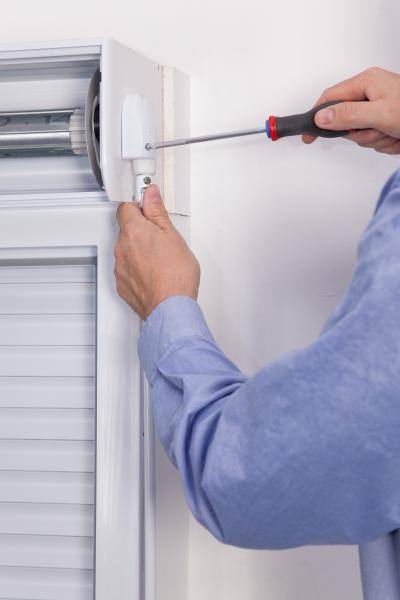

Retirez ensuite la manivelle en la dévissant de son support de fixation.

051

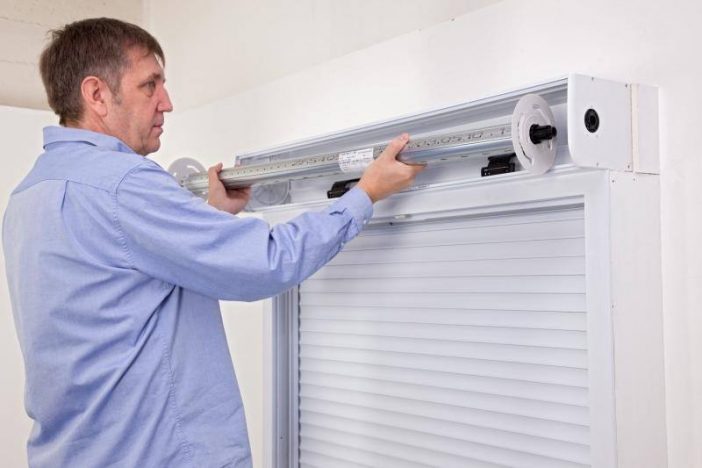

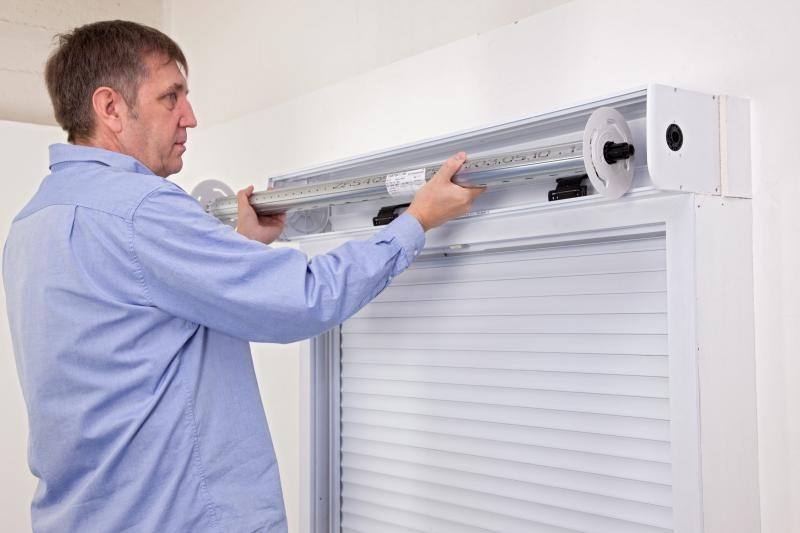

Enlevez les éléments qui se trouvent dans le coffre. Attention, ne détériorez pas les éléments retirés du coffres. Selon votre installation, certains éléments devront peut-être être réutilisés par la suite.

061

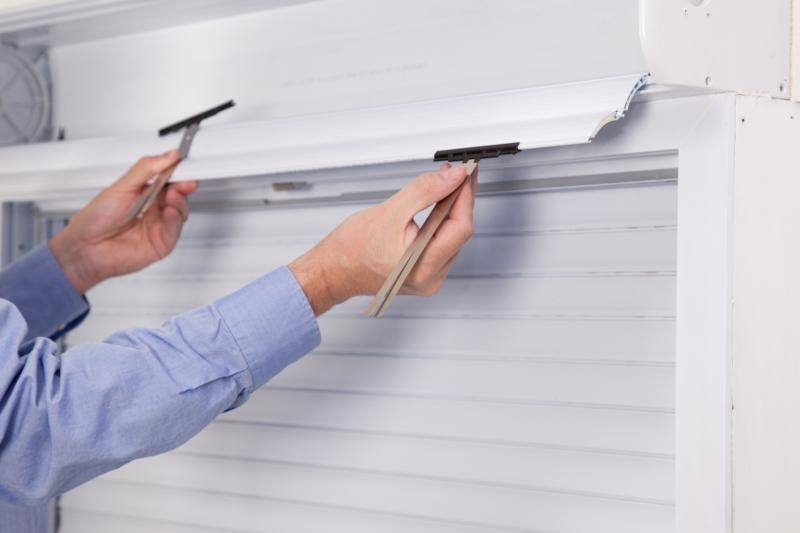

Tirez le tablier légèrement vers vous pour enlever les attaches. Remplacez-les par les attaches fournies par le kit.

071



2. Préparer le tube motorisé

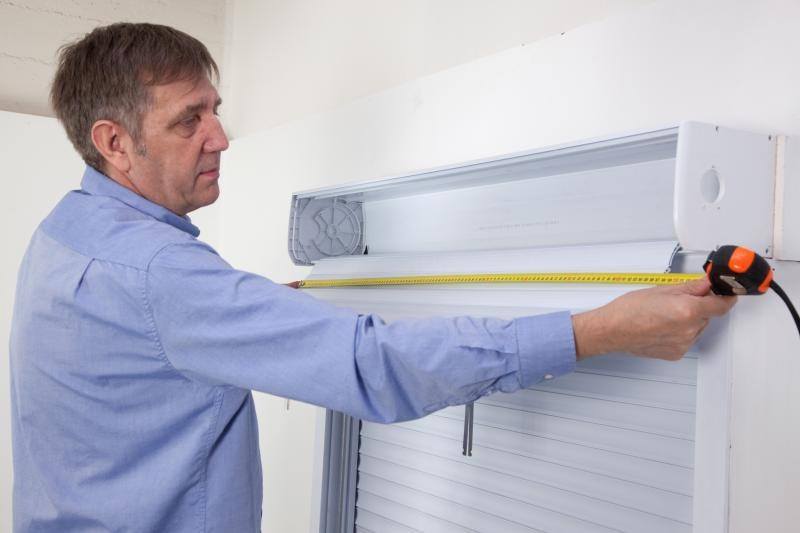

Commencez par mesurer la largeur du tablier

081

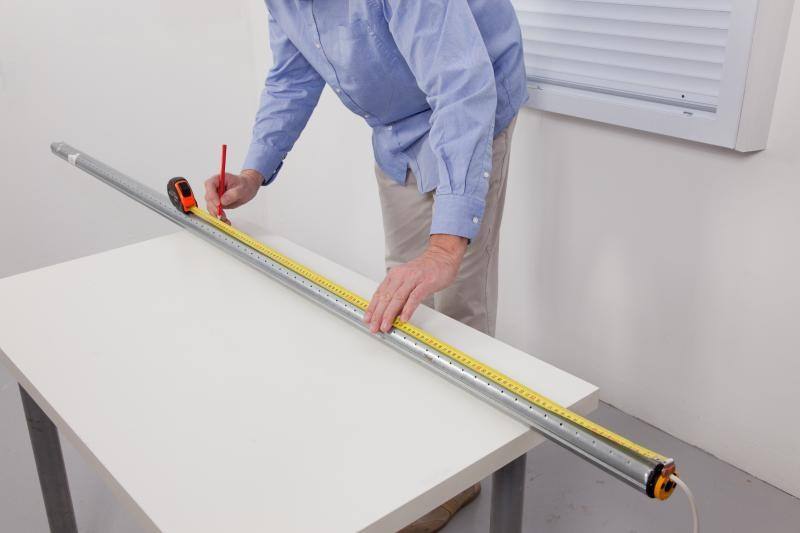

Reportez ensuite la longueur de découpe sur le tube.

091

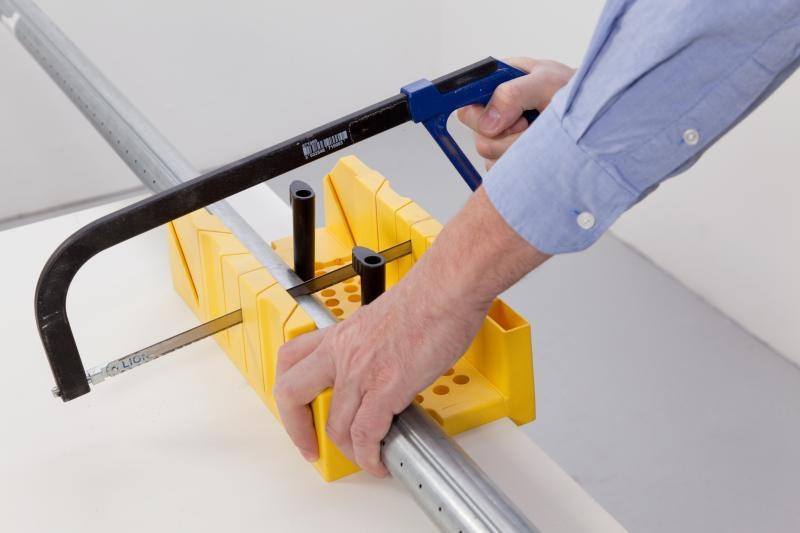

Découpez le tube en suivant le repère avec une scie à métaux et une boite à onglets afin de réaliser une coupe propre.

102

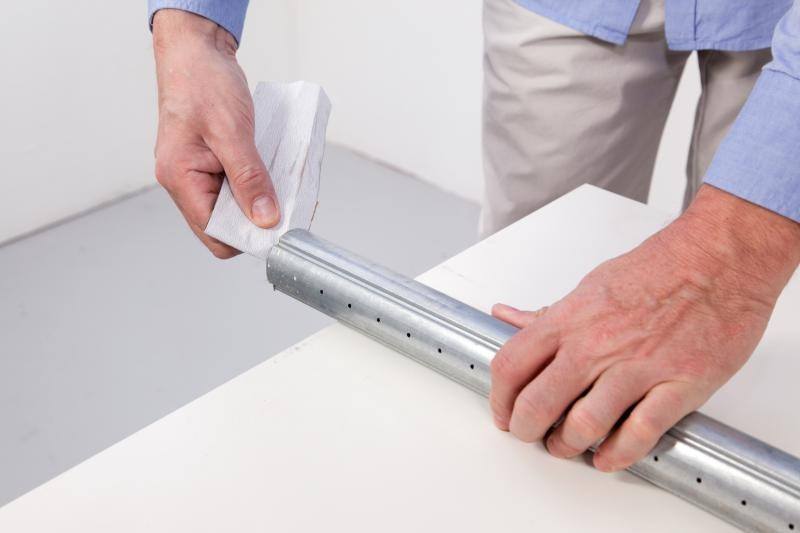

Ebavurez la coupe avec un papier de verre, puis retirer les copeaux restants

112

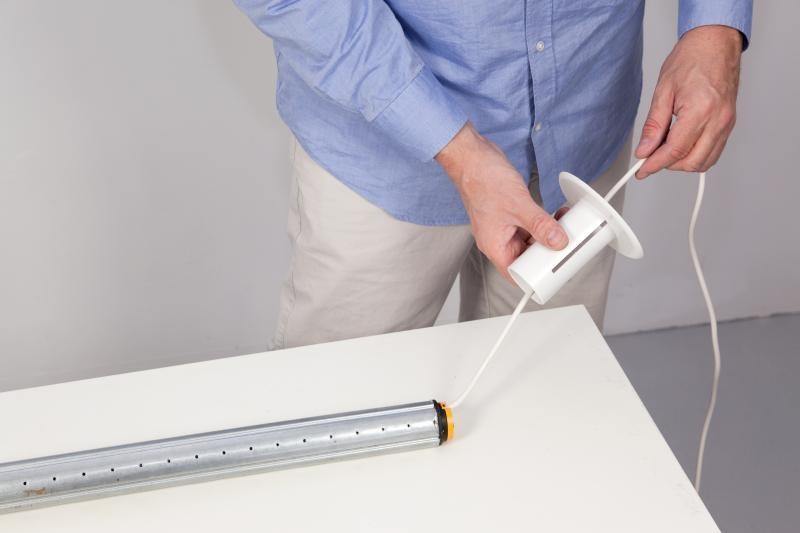

Remplacez les flasques existants par ceux fournis avec le kit motorisé

122

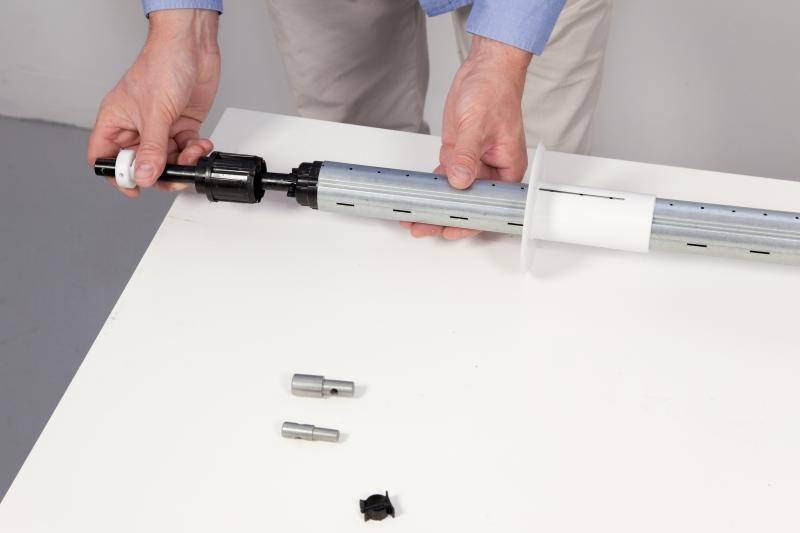

Insérez l’embout télescopique jusqu’en butée

132

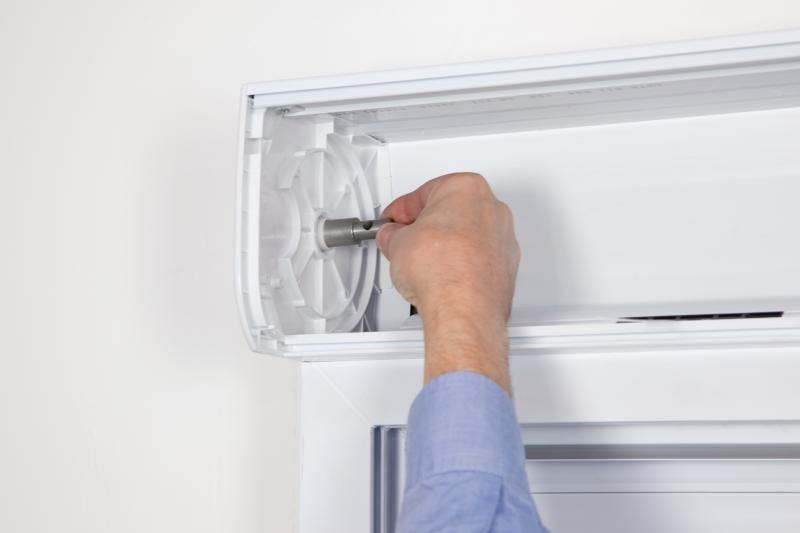

Testez les pions d’adaptation qui conviennent à votre coffre

142

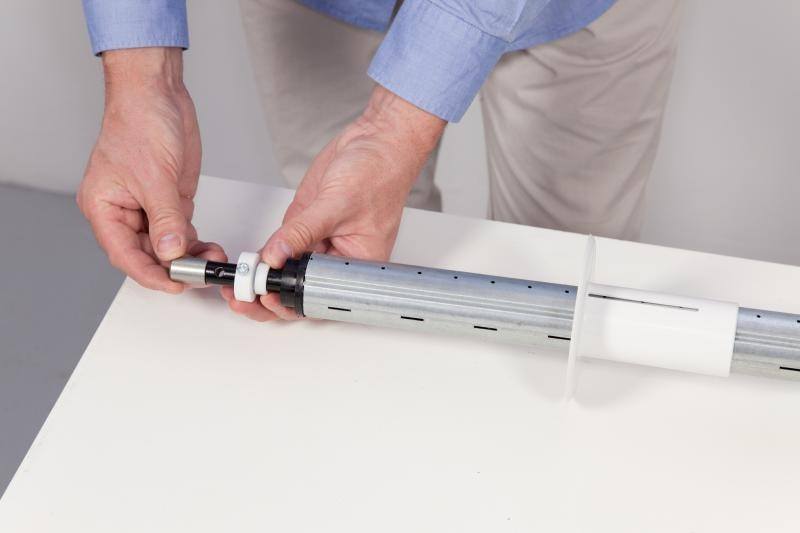

Puis insérez le pion dans l’embout télescopique. Et fixez-le enfin avec le clip fourni.

151

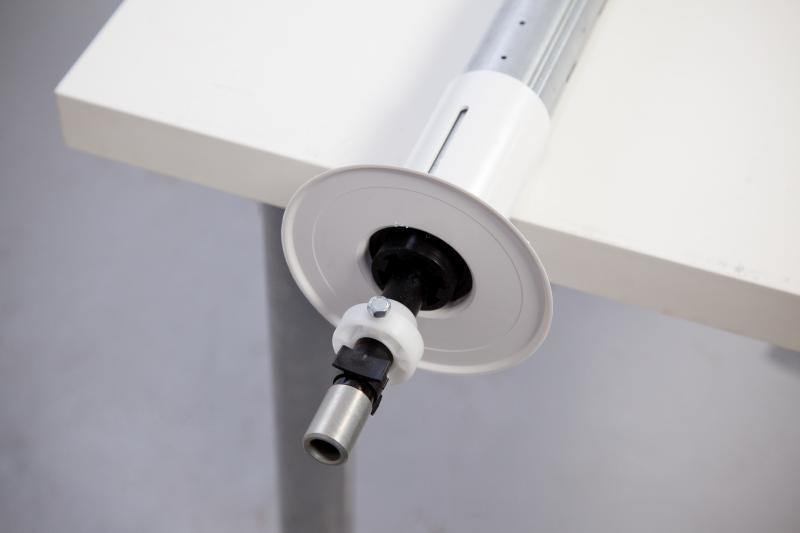

Le tube apprêté pour le moteur doit ressembler à cela:

16



3. Installation du support moteur (Montage en fond de joue)

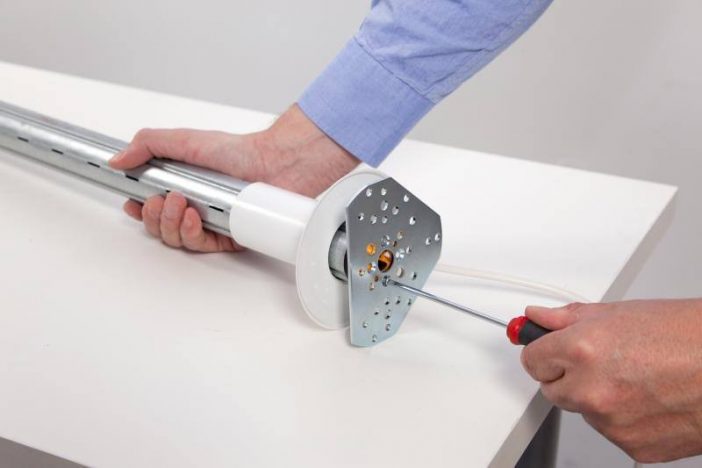

Fixez le support du moteur

17

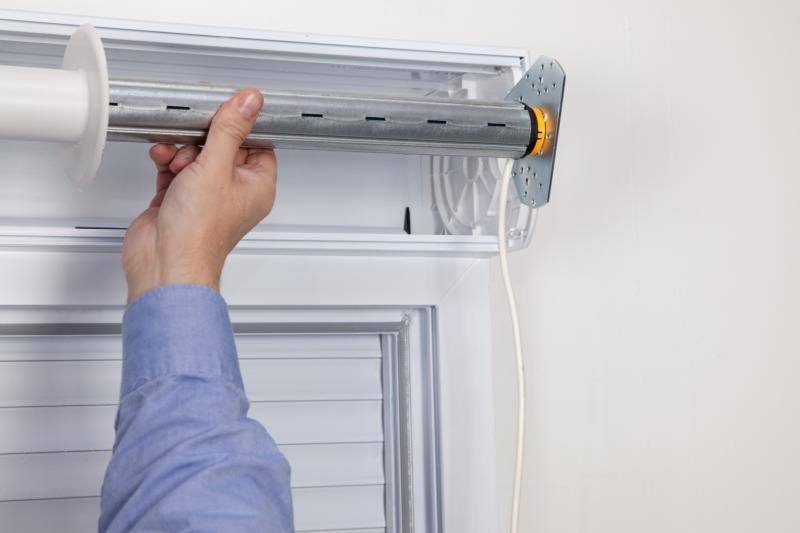

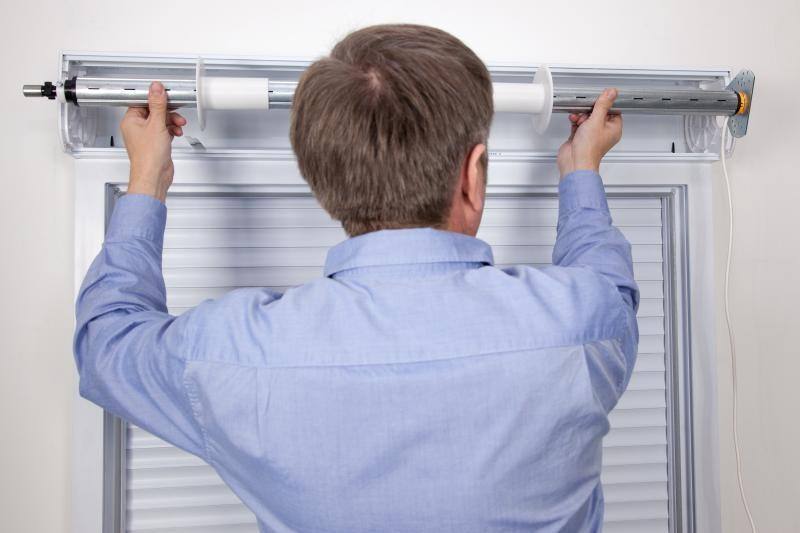

Installez le tube monté dans le coffre

18

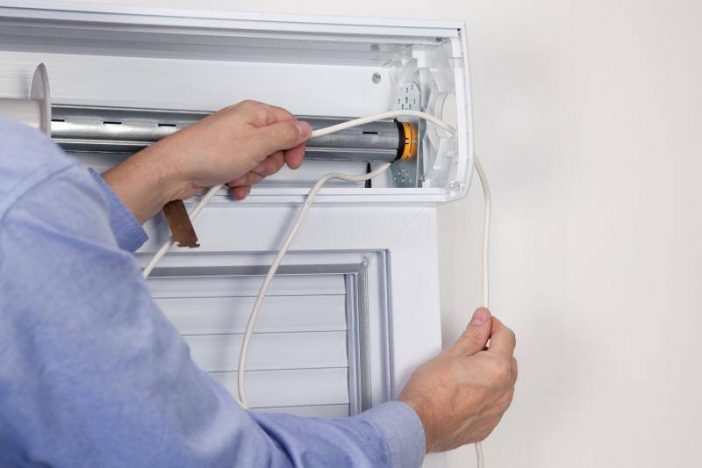

Faites passer le cordon d’alimentation par un trou percé à cet effet

19

Fixez le support moteur

20

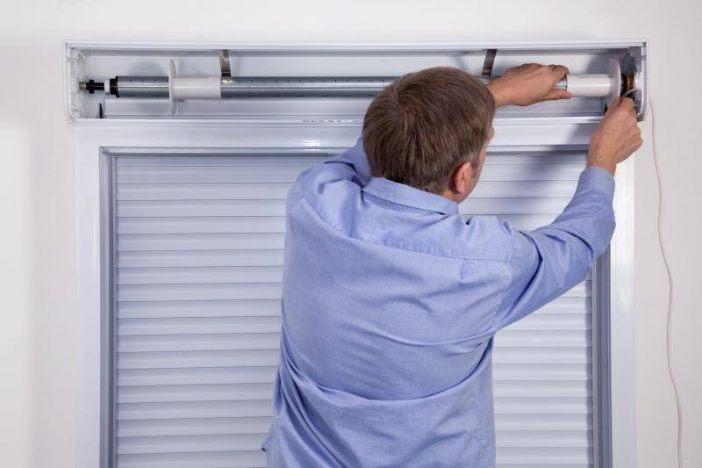

Positionnez les flasques de part et d’autre du tablier

21

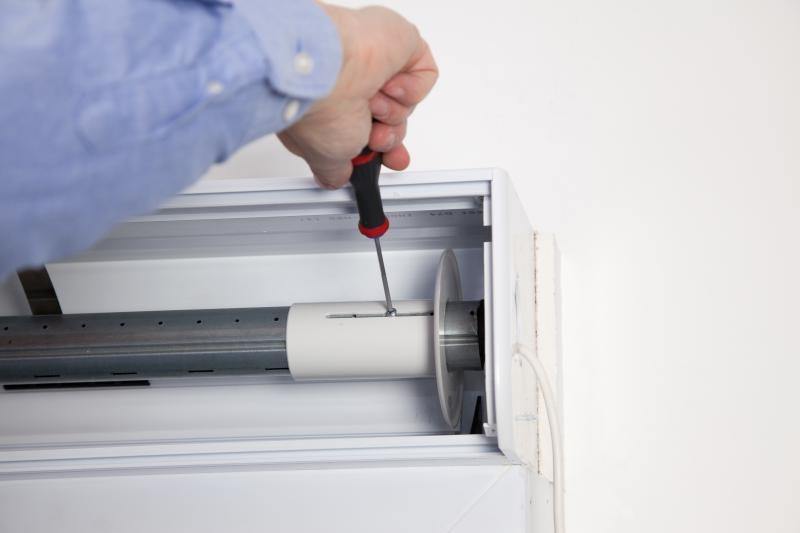

Puis fixez les flasques

22

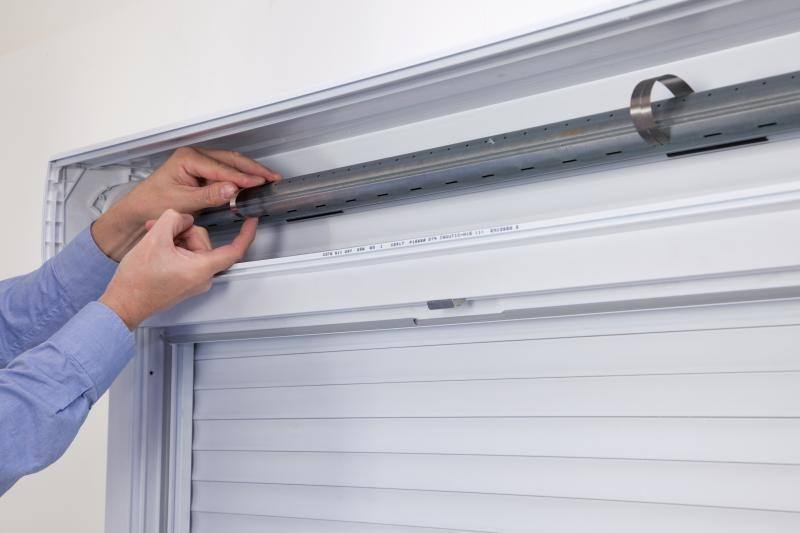

Fixez les attaches du tablier en les introduisant dans les fentes du tube

23

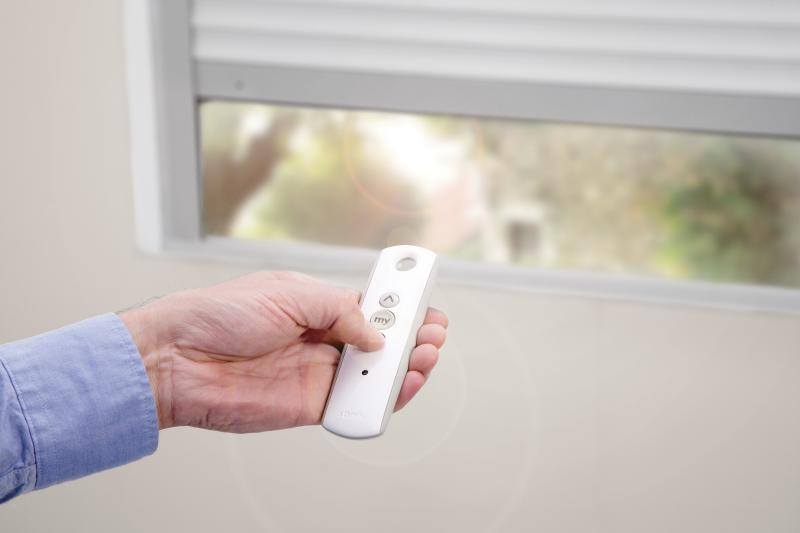

Et enfin procédez au réglage de votre moteur

24

Voilà, votre volet est automatisé, et répondra à la moindre touche de la télécommande !

A lire également:
9 astuces pour organiser Halloween avec votre système domotique

III. Conclusion

Comme nous l'avions vu, l'automatisation d'un volet battant n'était pas très difficile, et bien celle d'un volet roulant ne l'est pas plus ! Tout comme le prix, d'ailleurs, car ce Roller Drive coute 279€ (cette solution est disponible dans toutes les bonnes boutiques de bricolage).

Il faut savoir qu'une seule télécommande sera capable de contrôler plusieurs volets, ce qui peut s'avérer extrêmement pratique: si dans votre séjour vous avez par exemple 4 ou 5 volets, vous pourrez faire en sorte de les ouvrir et les fermer tous en même temps via l'appui d'un seul bouton. Pas besoin de piloter chaque volet individuellement !

De plus, cette solution est compatible avec l'ensemble de l'offre RTS Somfy, vous pouvez ainsi faire évoluer votre installation en toute liberté et accéder à la programmation horaire, à la gestion du soleil (ouverture automatique des volets au lever du soleil par exemple) ou encore à une solution alarme intrusion et incendie, que ce soit sur la box du constructeur (la box domotique Tahoma), ou une autre solution compatible avec le protocole RTS (Jeedom, eedomus, etc. grâce au Rfxcom ou au Rfplayer par exemple). Tout ce qu'on peut souhaiter en domotique !
