Découverte du Khadas VIM1s: l’alternative parfaite au RPI pour réaliser une box domotique Home Assistant à moins de 75€ en 10min !

Nous avons déjà parlé à de nombreuses reprises du Raspberry Pi, ce mini ordinateur permettant de réaliser une box multimédia, une console de jeu retrogrames, ou bien sûr une box domotique. Malheureusement le RPI souffre régulièrement de ruptures de stock, voir d'envolée des prix. Heureusement il existe quelques alternatives sur le marché, comme le Khadas VIM1s que je vous propose de découvrir, en y installant notamment Home Assistant pour en faire une box domotique très abordable.

Découverte du Khadas VIM1s

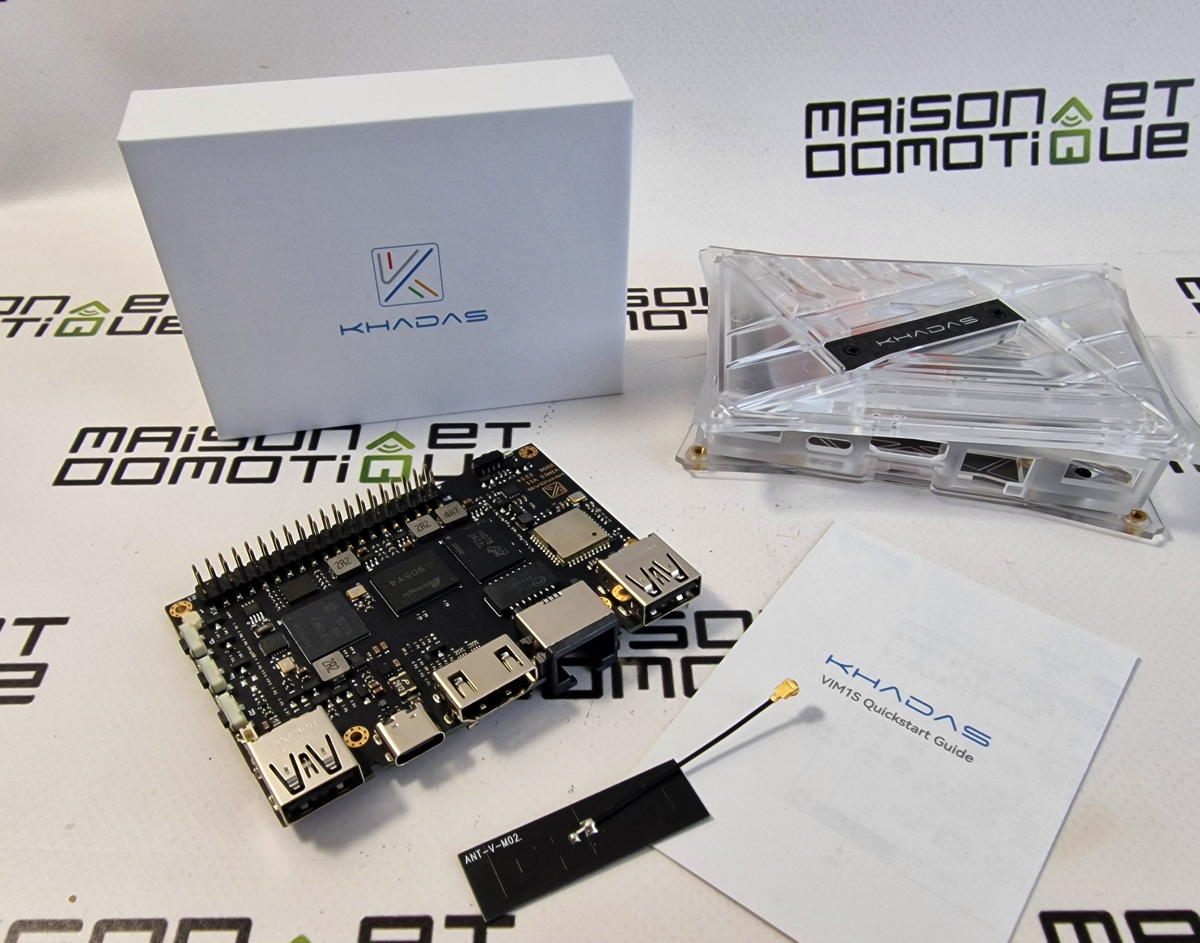

Khadas est un fabricant de micro ordinateurs comme les Raspberry Pi. La société propose de nombreuses versions, plus ou moins puissantes. Ici il d'agit de la Khadas VIM1s, qui est la plus abordable, puisqu'on la trouve aux alentours des 70€.

test khadas vim1s 1

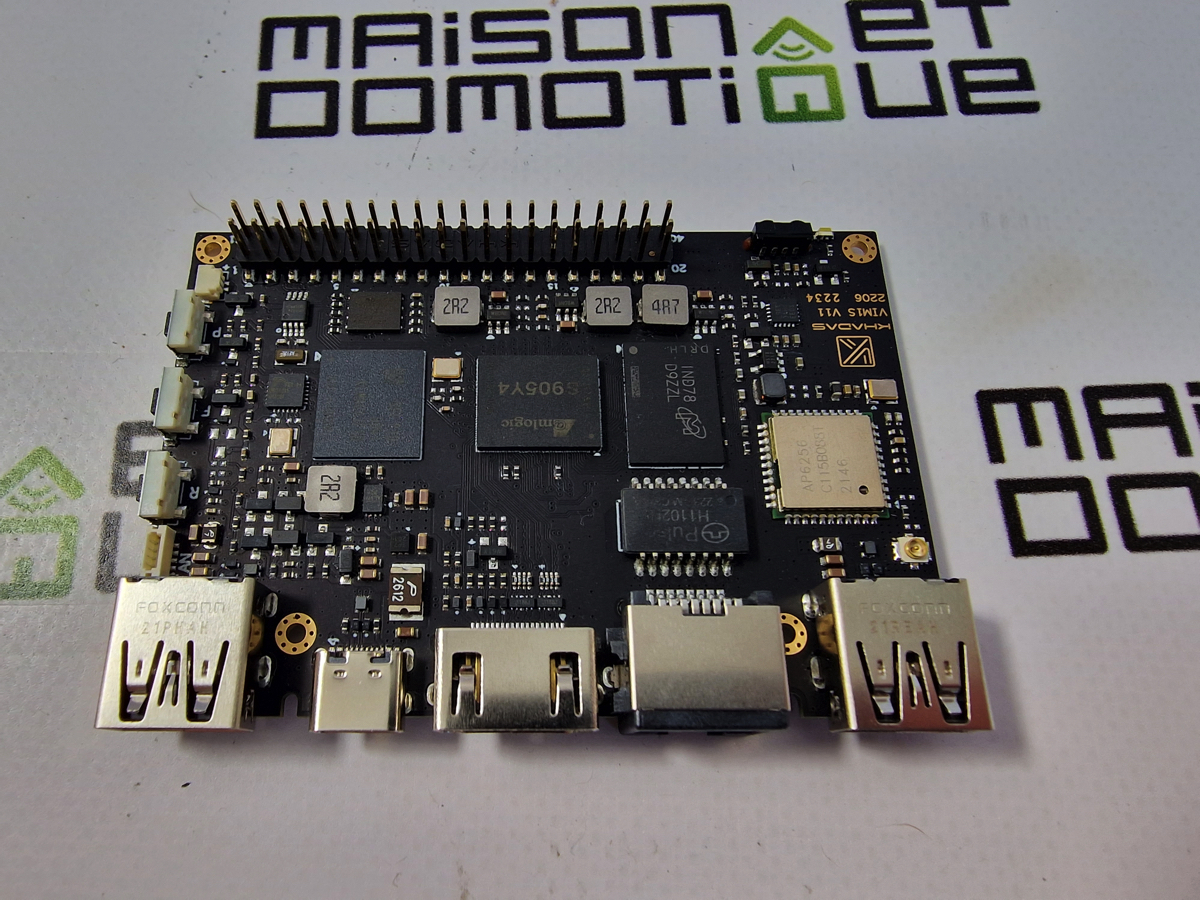

Malgré ce tarif très abordable, nous avons là une carte puissante, puisqu'elle est tout de même équipée d'un processeur quad core Cortex-A35 cadencé à 2Ghz, accompagné de 2Go de Rm DDR4. A titre de comparaison, un Raspberry Pi 3 propose un processeur quad-core Cortex-A53 cadencé à 1.2 GHz et seulement 1Go de Ram.

test khadas vim1s 2

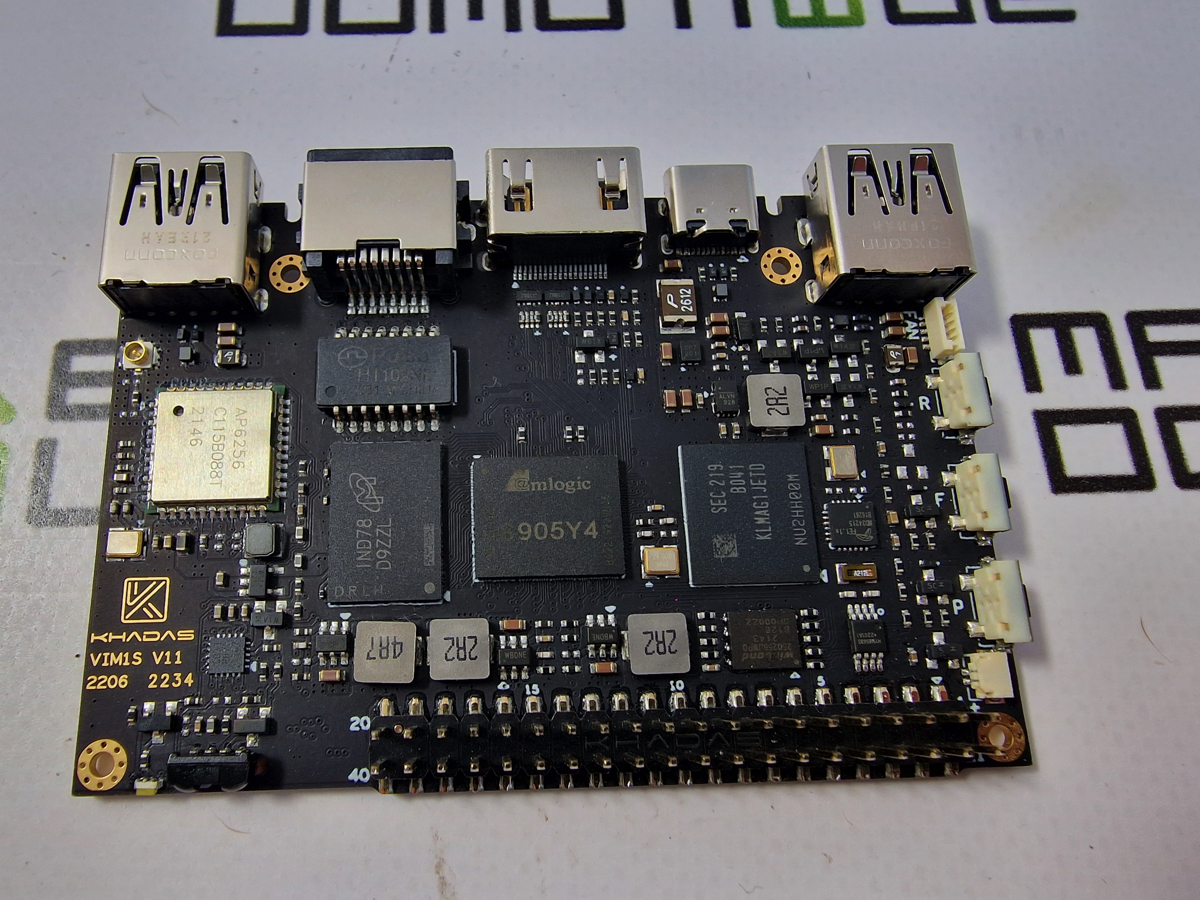

Le processeur vidéo n'est pas en reste, puisque le Khadas VIM1s est équipé d'une puce ARM Mali-G31 cadencée à 850Mhz, capable de sortir du 4K à 60 fps. La sortie HDMI 2.1 est également compatible HDR10, HDR10+, et HLG HDR, ce qui sera parfait pour en faire un media center !

test khadas vim1s 3

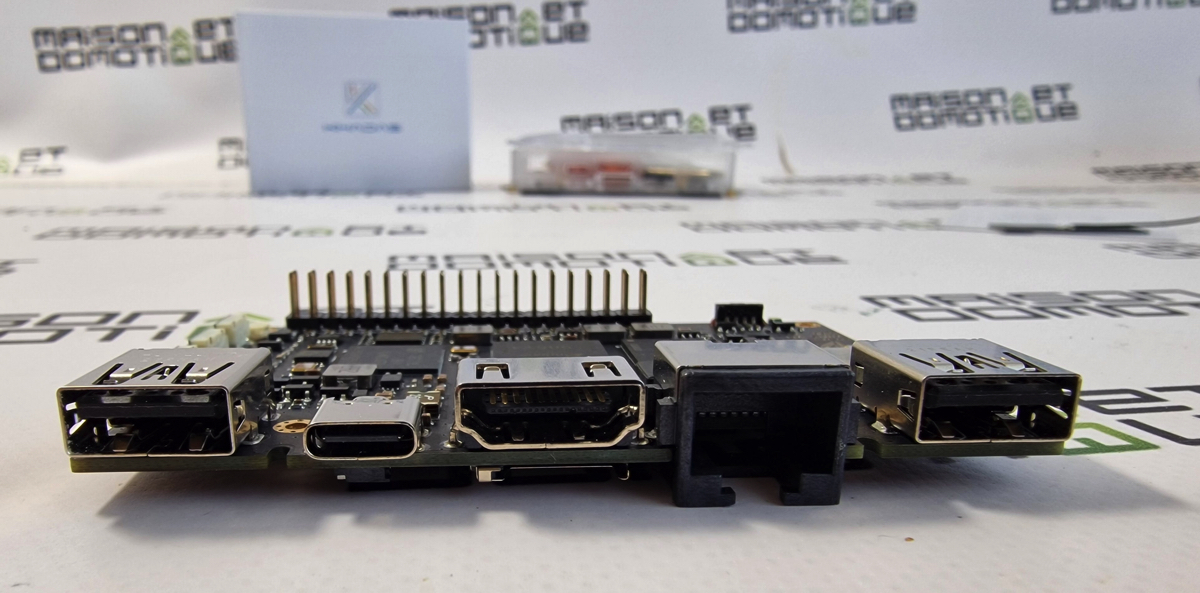

La connectique est elle aussi très complète, puisqu'on y trouve, en plus de la sortie HDMI 4K, deux ports Usb-A, un port Usb-C, un port ethernet 100M, un port GPIO 40 pins, et un port IO 30 pins:

test khadas vim1s 4

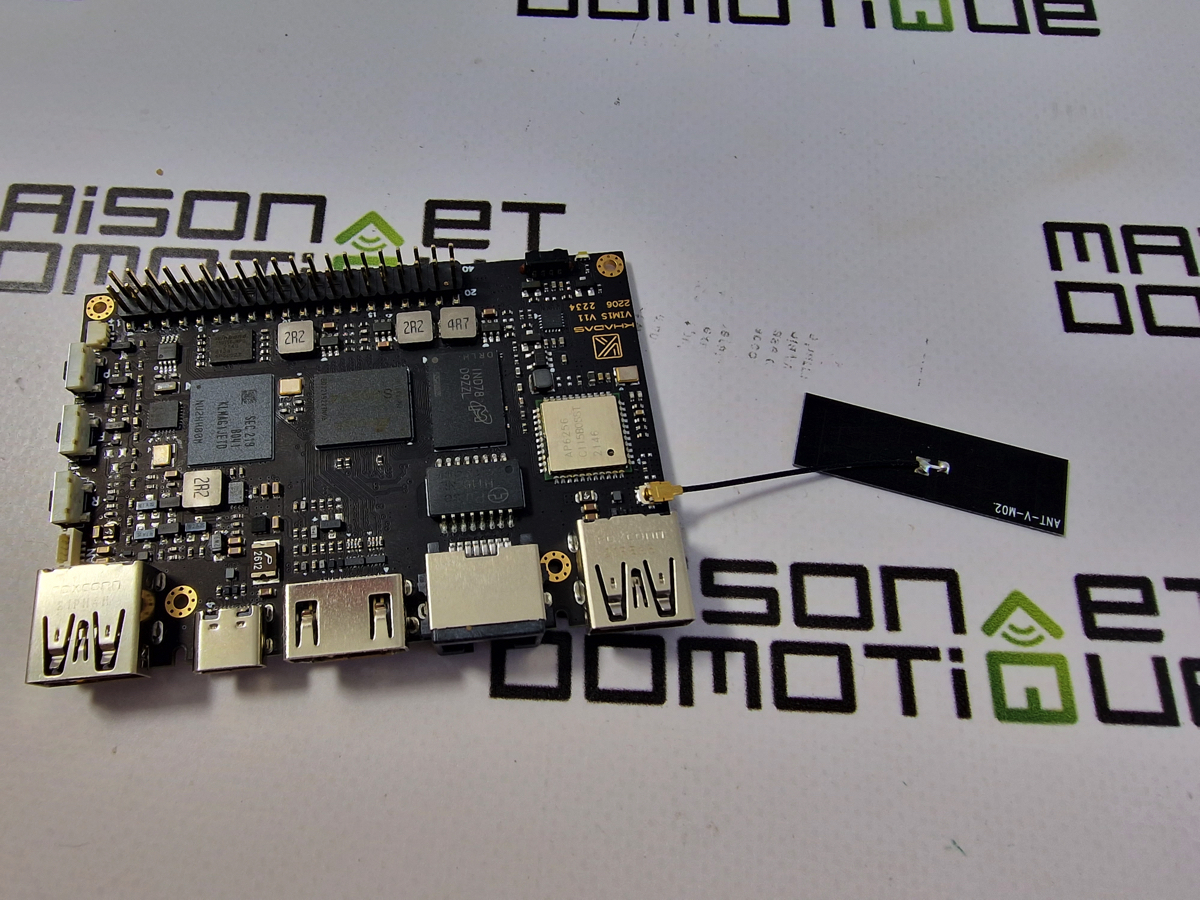

N'oublions pas non plus un récepteur IR et un connecteur pour antenne Wifi / Bluetooth 5 (fournie).

test khadas vim1s 8

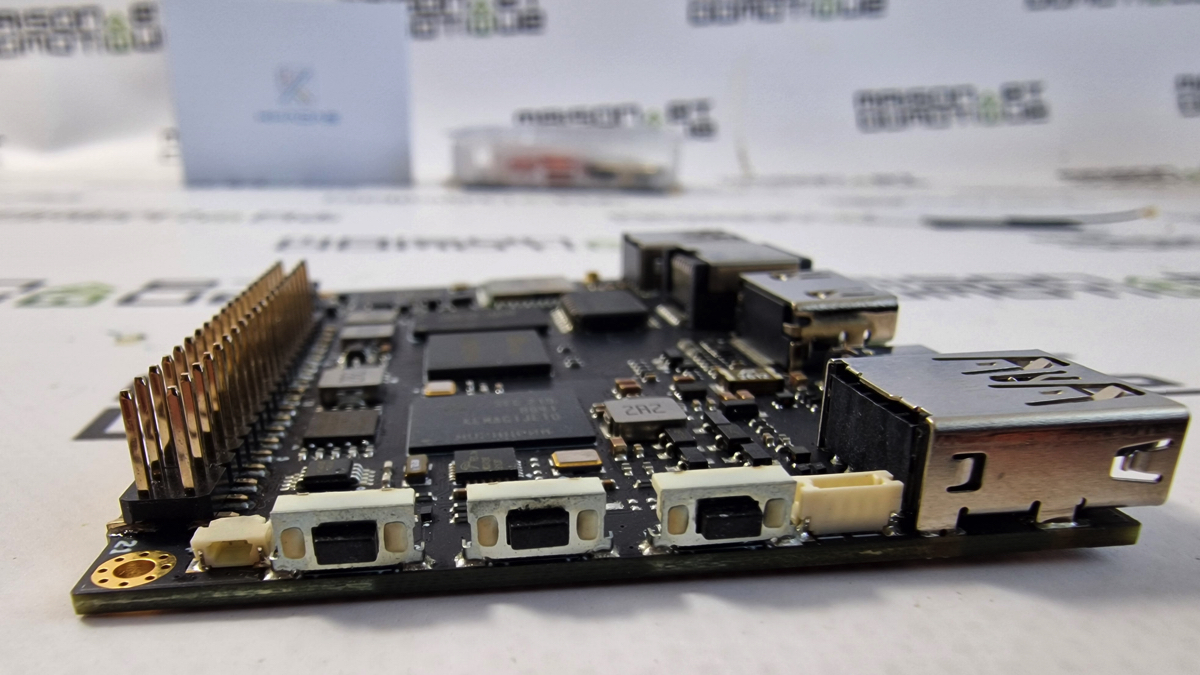

Sur le côté, on retrouve 3 boutons de mise sous tension, reset, et fonction.

test khadas vim1s 5

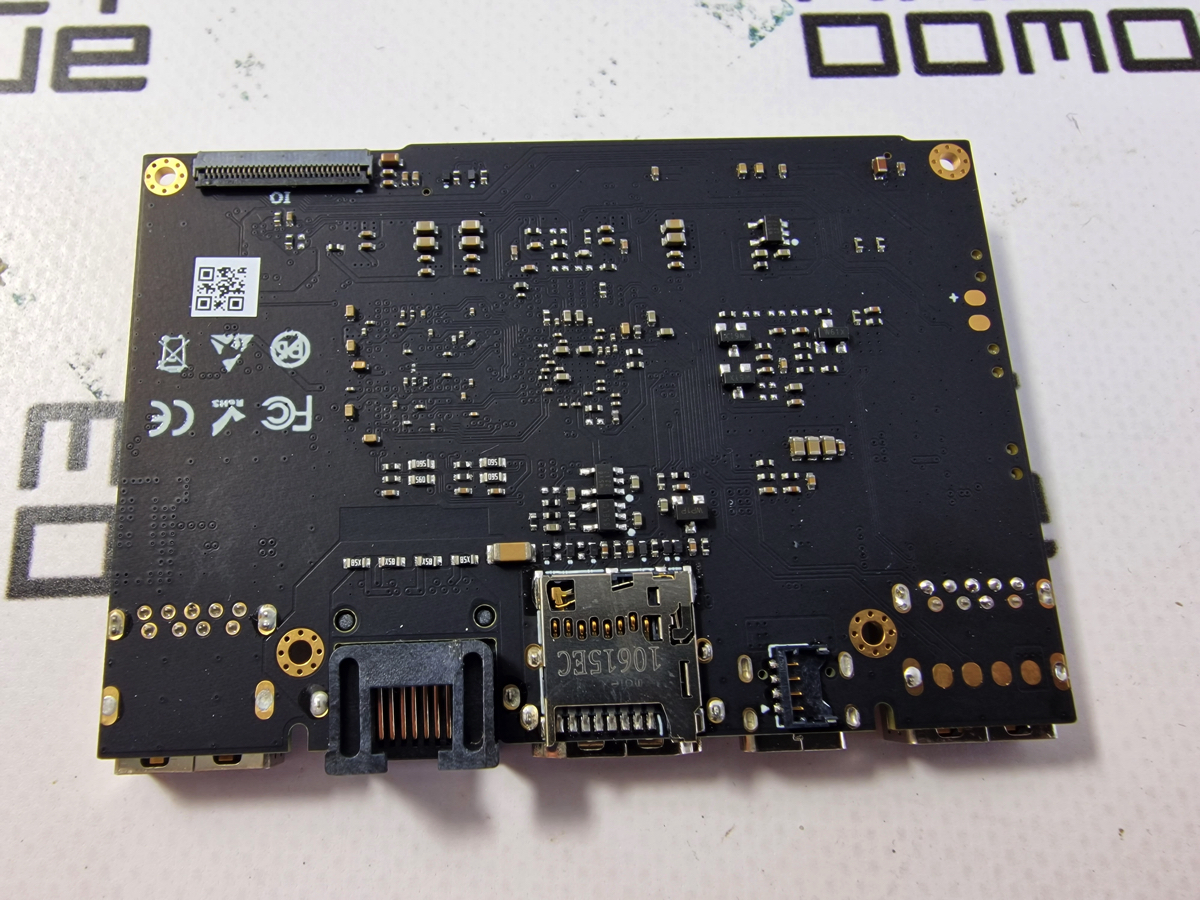

Côté stockage, le Khadas VIM1s accepte les micro SD. Mais surtout, il intègre nativement une mémoire eMMC de 16GO, beaucoup plus stable qu'une micro SD, qui finit souvent par se corrompre après de trop nombreuses écritures mémoire. Parfait donc pour une box domotique !

test khadas vim1s 6

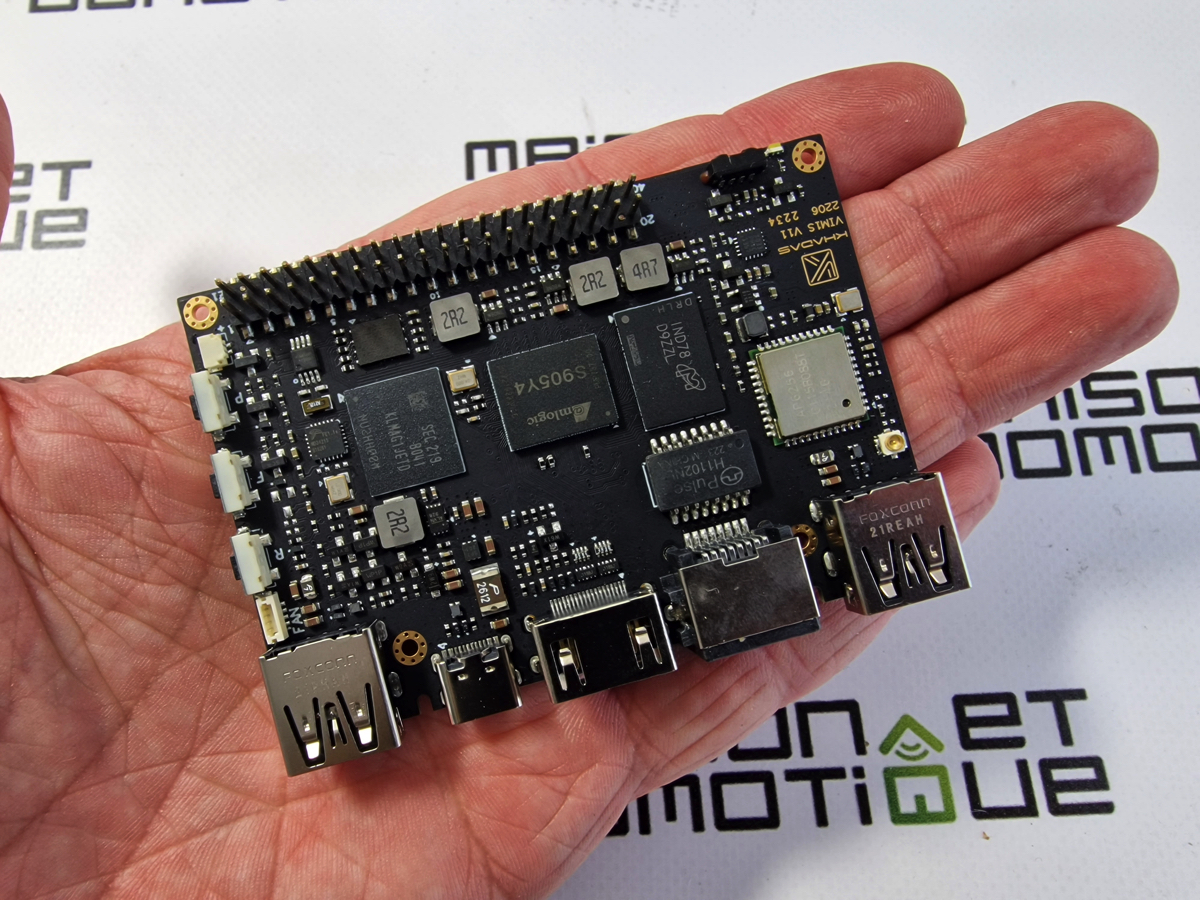

Avec ses dimensions de 82x58mm, le Khadas VIM1s est grand comme une carte de crédit:

test khadas vim1s 7

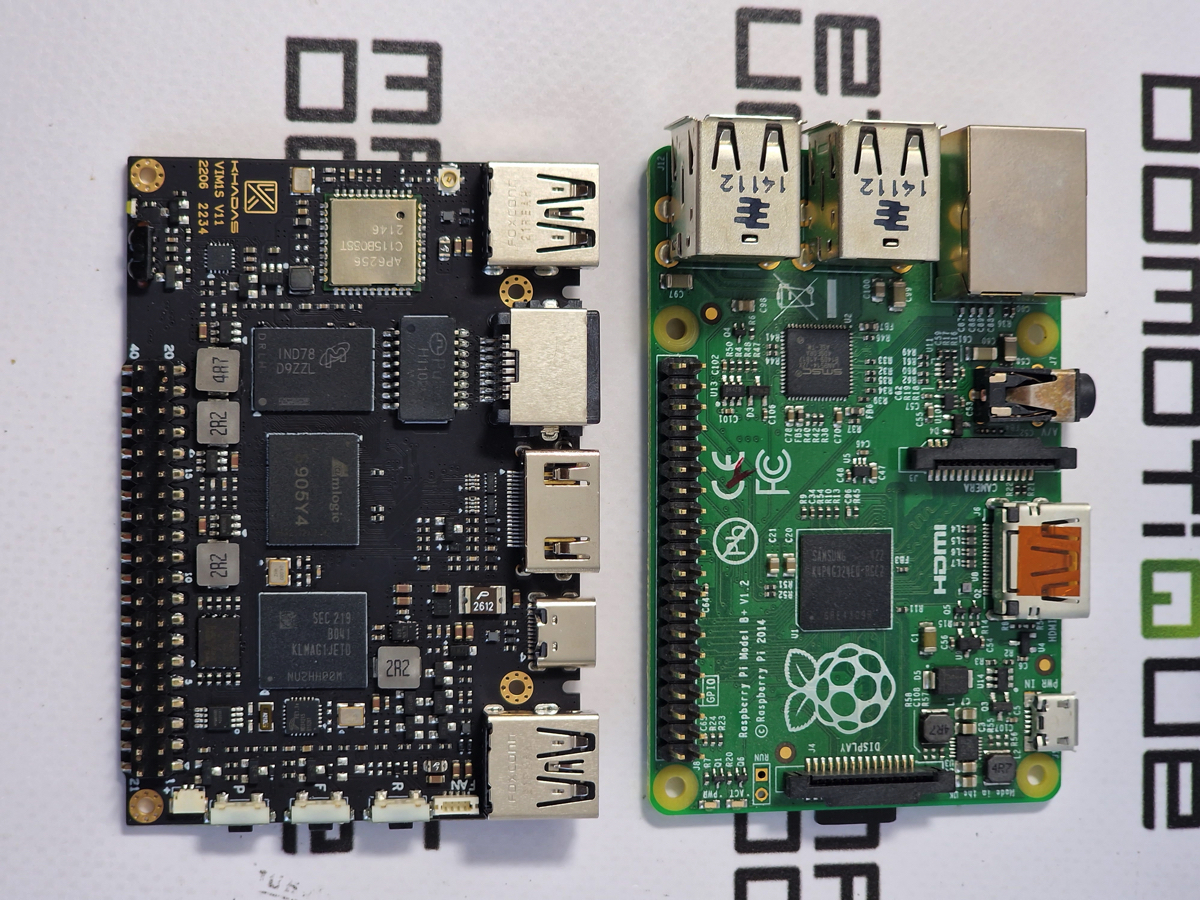

Et fait les mêmes dimensions qu'un Raspberry Pi. Il ne sera en revanche pas compatible avec les boitiers du RPI, les ports étant disposés différemment:

A lire également:
Installer Adguard sur Docker Synology: finies les pub sur internet !
test khadas vim1s 9

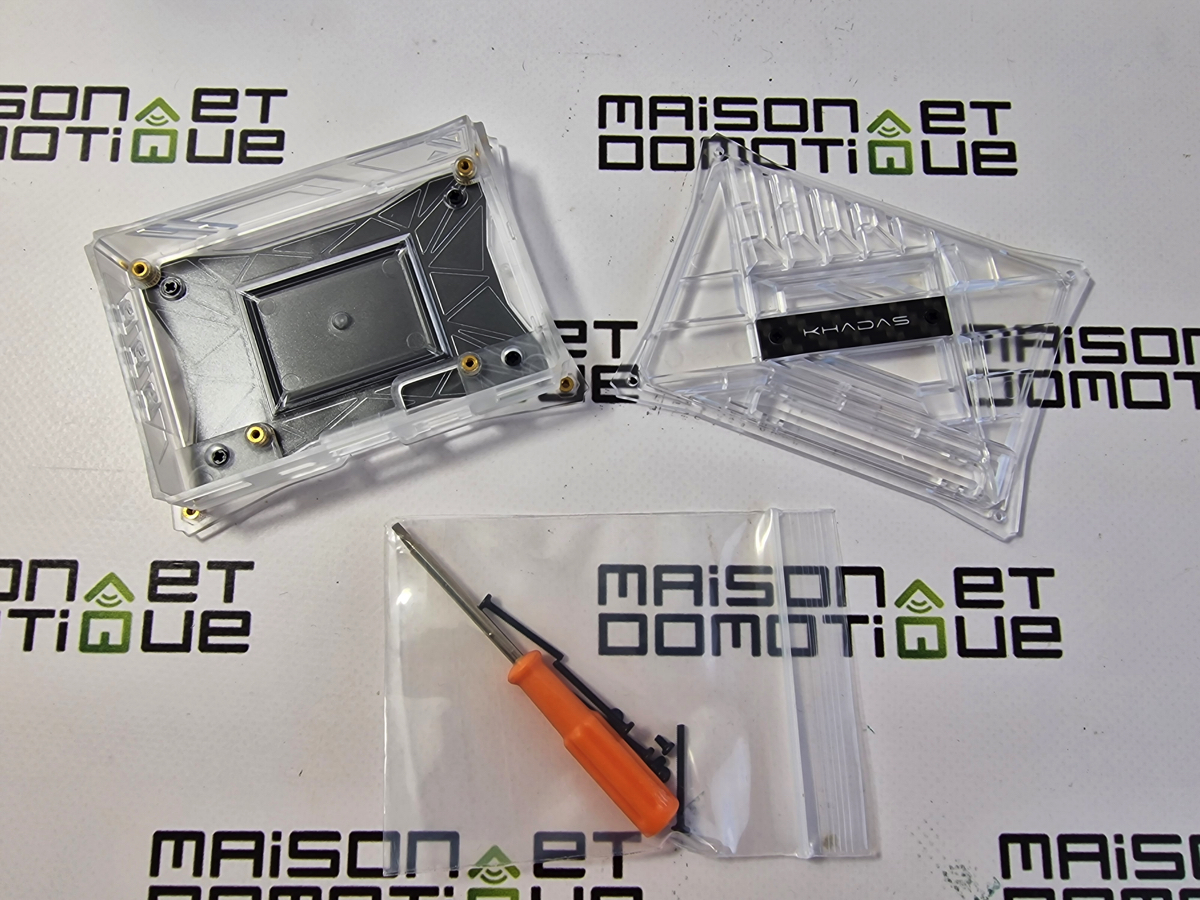

Heureusement, le fabricant a prévu divers accessoires, dont un boitier très pratique:

test khadas vim1s 10

Il est bien sûr prévu spécialement pour le Khadas VIM1s:

test khadas vim1s 12

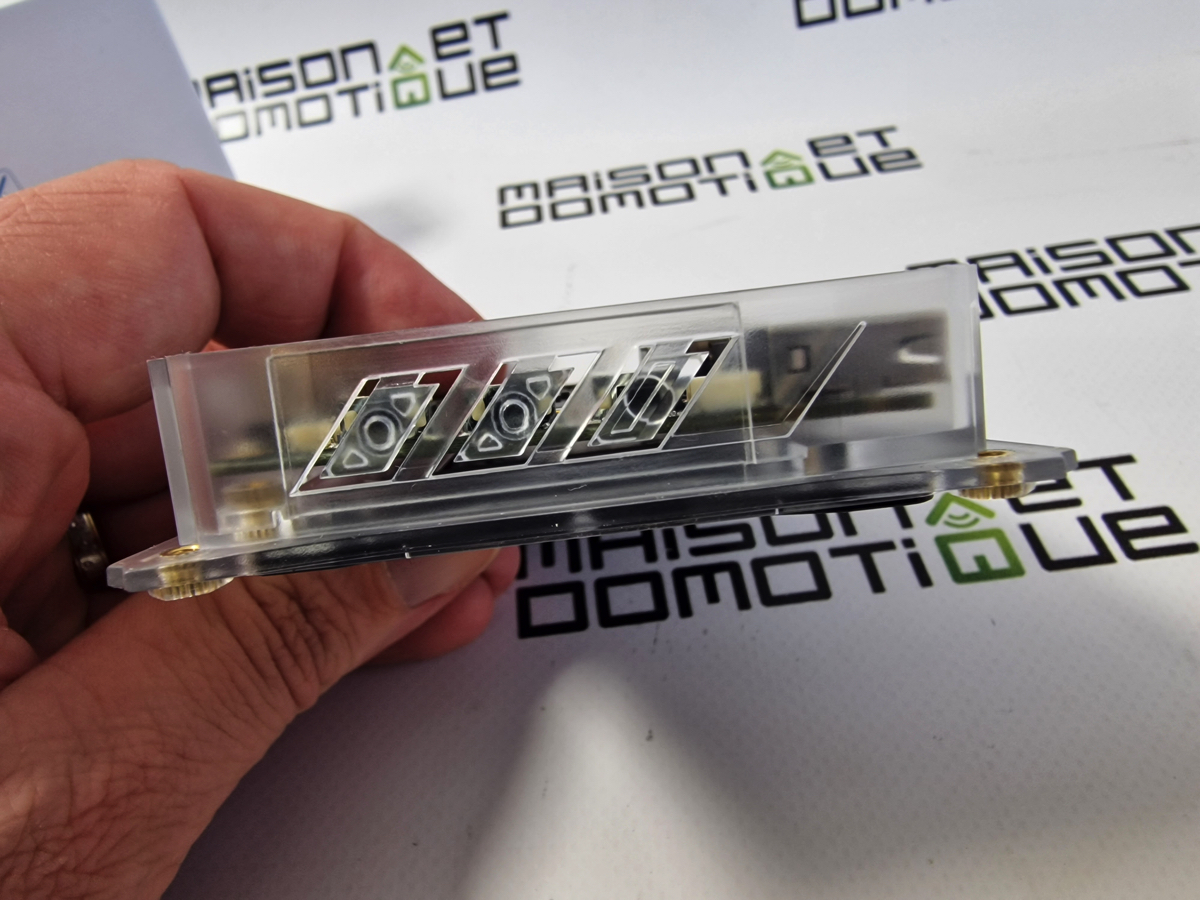

Si bien qu'il dispose de petits boutons sur le côté pour pouvoir actionner ceux du mini ordinateur:

test khadas vim1s 13

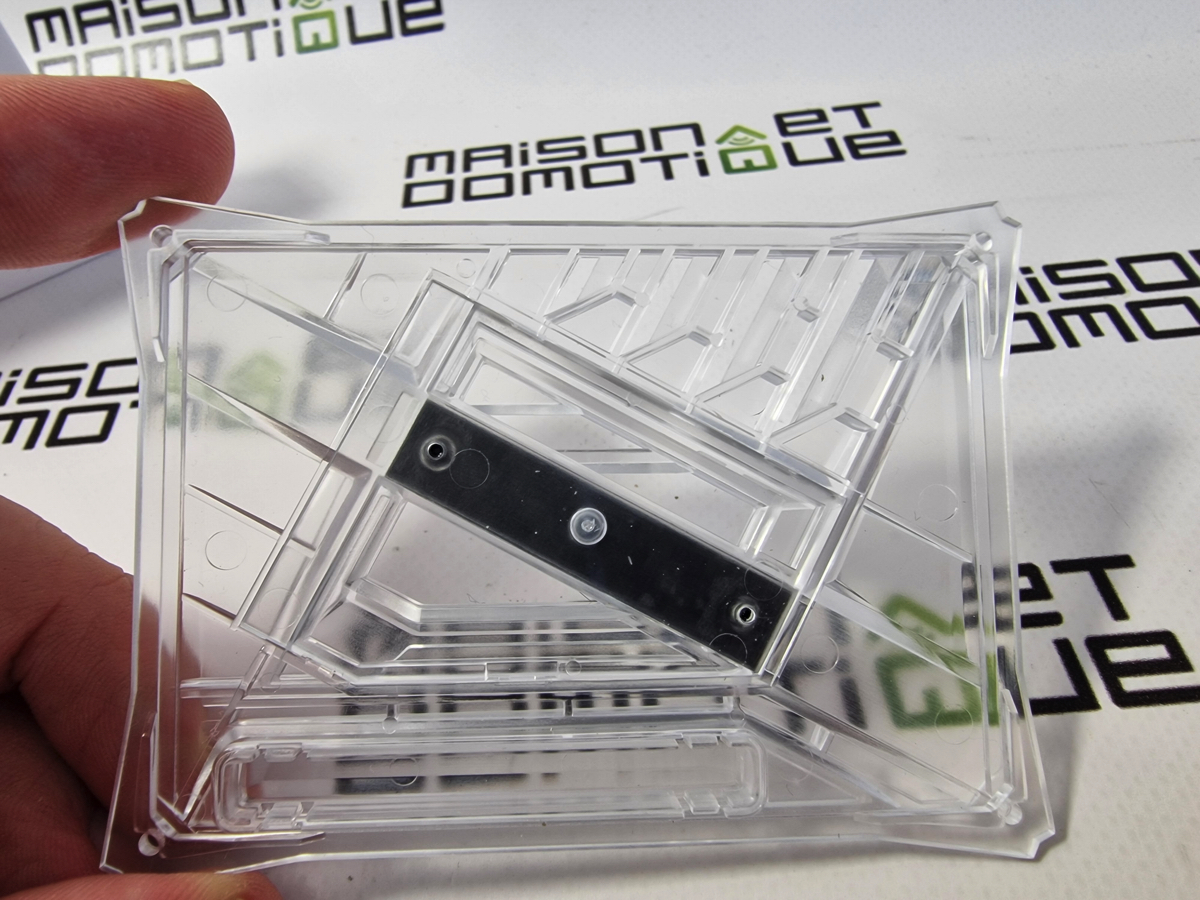

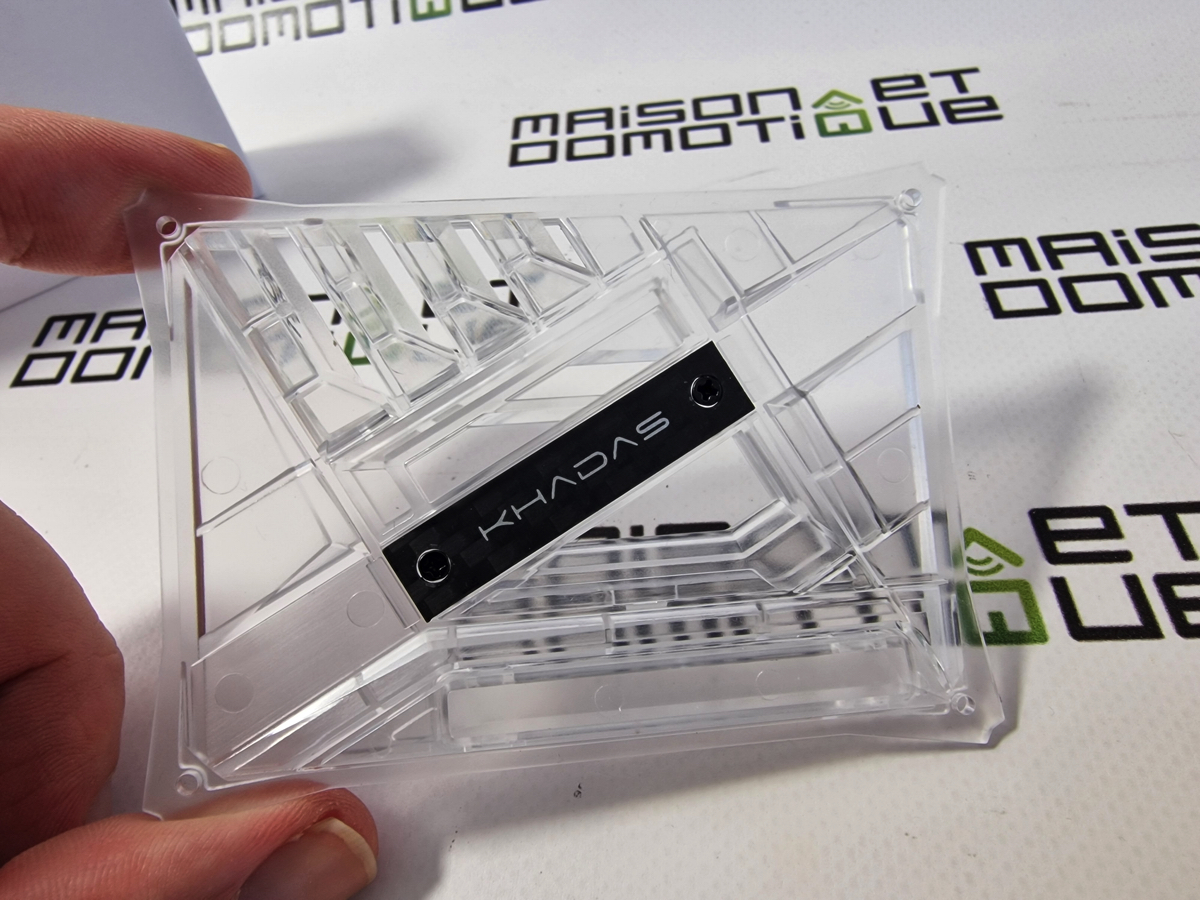

Son couvercle est également conçu pour accueillir l'antenne Wifi

test khadas vim1s 14
test khadas vim1s 15

Et différentes ouvertures peuvent être faites pour accéder aux différents ports, comme le port GPIO notamment:

test khadas vim1s 16

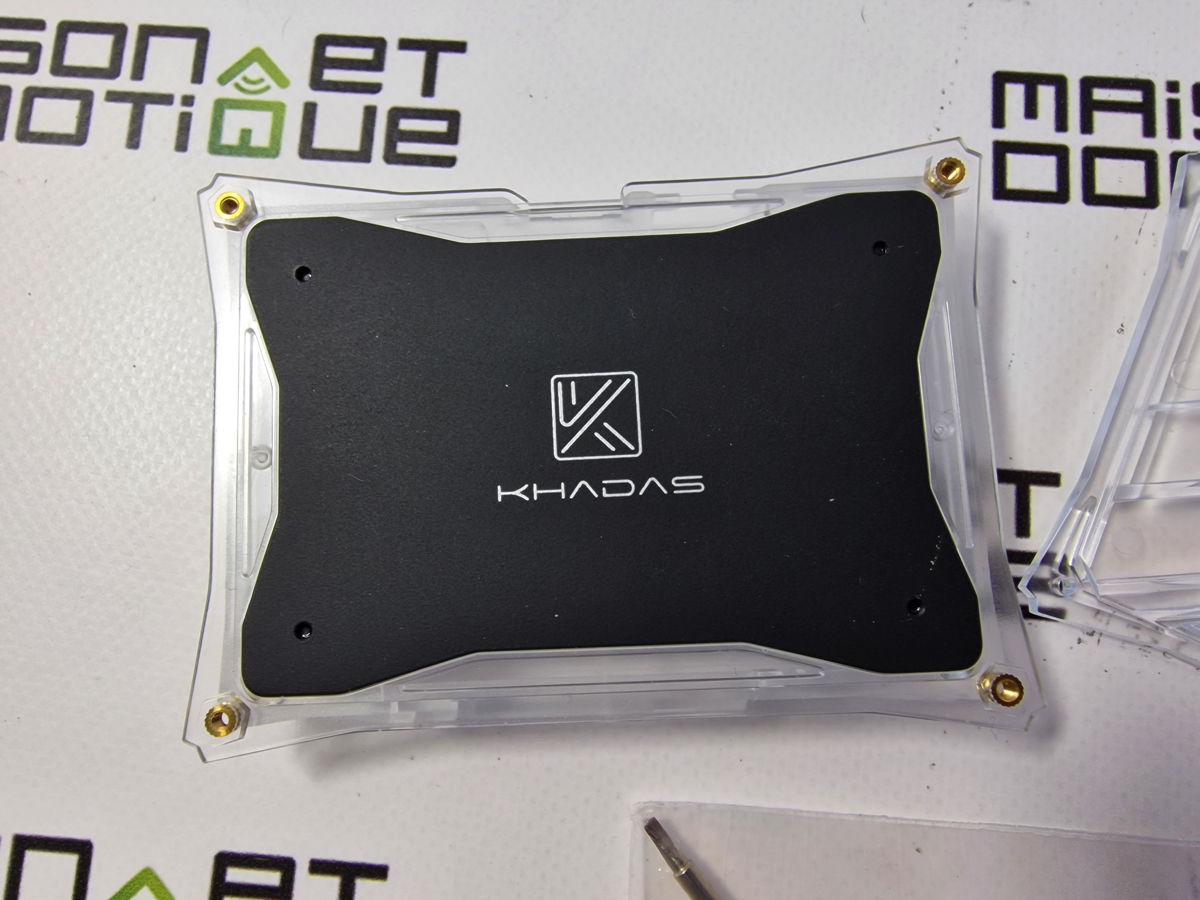

Enfin, l'arrière dispose d'une plaque métallique permettant de fixer le boitier derrière un écran ou tout autre support:

test khadas vim1s 11

Ce boitier permet donc une polyvalence assez complète selon les projets qu'on souhaite réaliser.

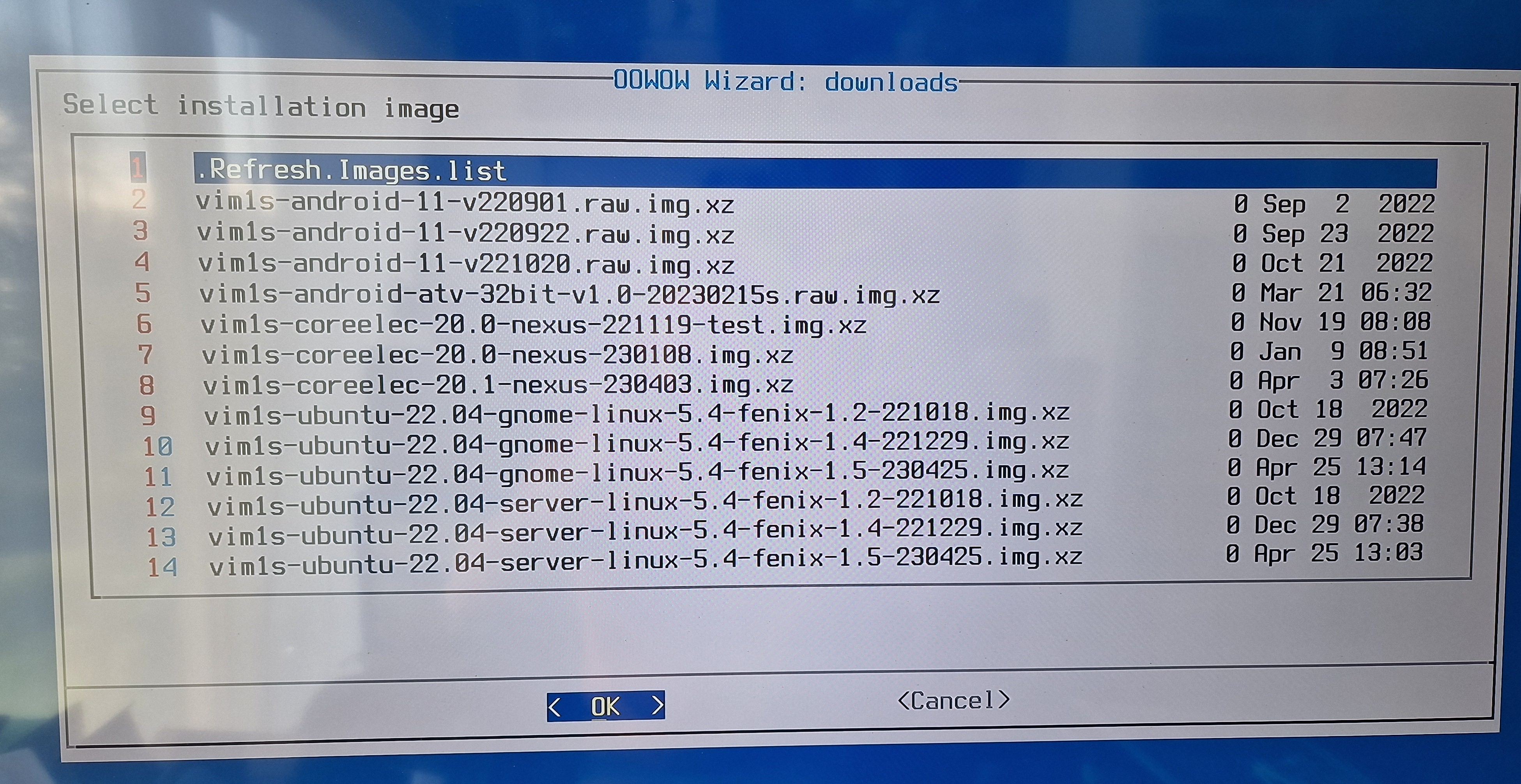

Dernier point, concernant le logiciel: ce Khadas VIM1s intègre le système OOWOW du fabricant. Dès le lancement du VIM1s, il nous est proposé d'installer au choix un système Android (11), un système CoreElec (dérivé du célèbre Kodi pour créer un média center) ou une distribution Linux Ubuntu:

install home assistant khadas vim1s 02

Le système d'exploitation est alors téléchargé et installé. Pas besoin d'être un as de l'informatique pour démarrer rapidement avec cette machine, ce qui est très appréciable !

Installer Home Assistant sur Khadas VIM1s en 10min

L'une des forces du Raspberry Pi est sans conteste la profusion d'images systèmes disponibles. Beaucoup sont d'ailleurs proposées nativement via le logiciel de formatage de carte SD. On trouvera malheureusement moins d'images toutes faites pour le Khadas. Du moins pour le moment. Mais des choses se mettent en place de plus en plus, comme la version de CoreElec proposée par le lanceur OOWOW, permettant de créer un Media Center en quelques minutes. Mais en cherchant un peu j'ai également trouvé cette image de Home Assistant, qui permet d'installer le système domotique très facilement en quelques minutes, et dans sa version complète (avec superviseur).

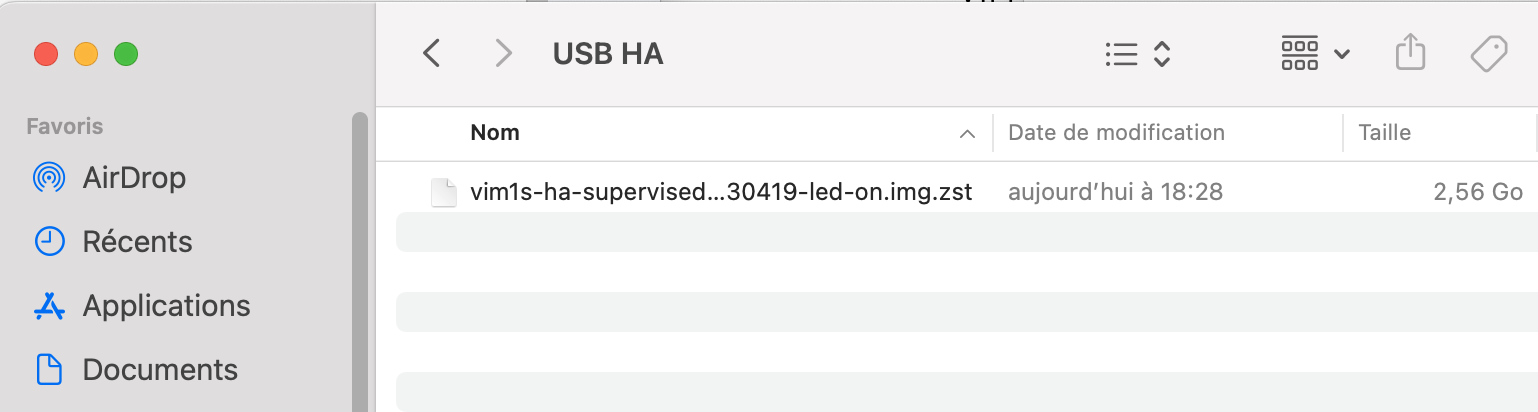

Il suffit de télécharger l'image, puis la copier sur une clé Usb formatée en Fat32 (sans la décompresser, on laisse le fichier tel quel).

install home assistant khadas vim1s 11

On insère ensuite la clé Usb dans le Khadas VIM1s, relié à un écran, un clavier, et si possible un cable réseau ethernet. Le tout branché bien sûr sur une alimentation Usb-C (la plupart des chargeurs pour smartphone feront l'affaire). Le VIM1s va alors démarrer:

A lire également:
Nas Synology: comment remplacer un disque dur sans perdre ses données ? (panne ou augmentation de capacité)
install home assistant khadas vim1s 01

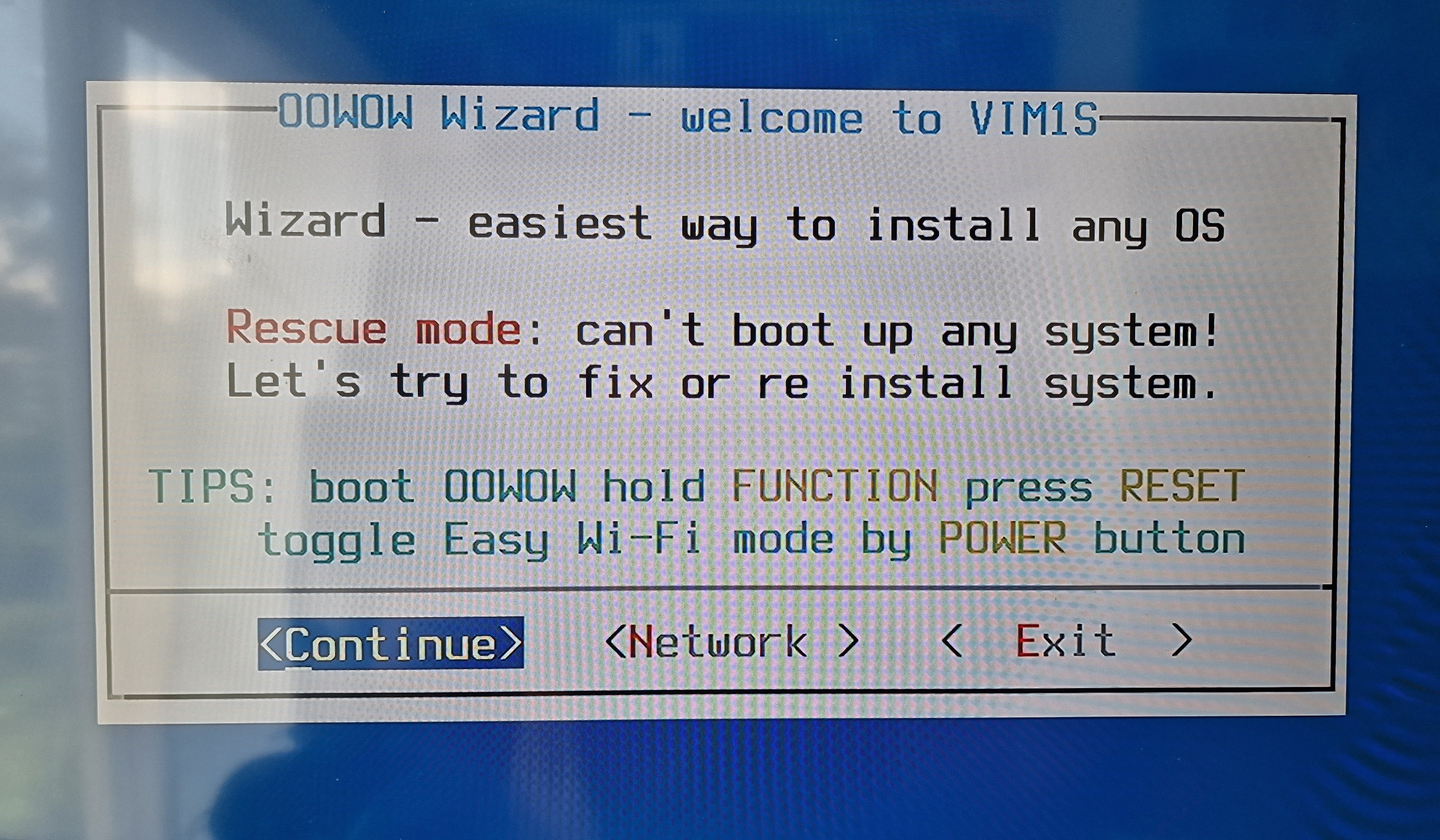

Sur la page d'accueil, on fait “Exit” pour quitter l'assistant, dont nous n'avons pas besoin ici.

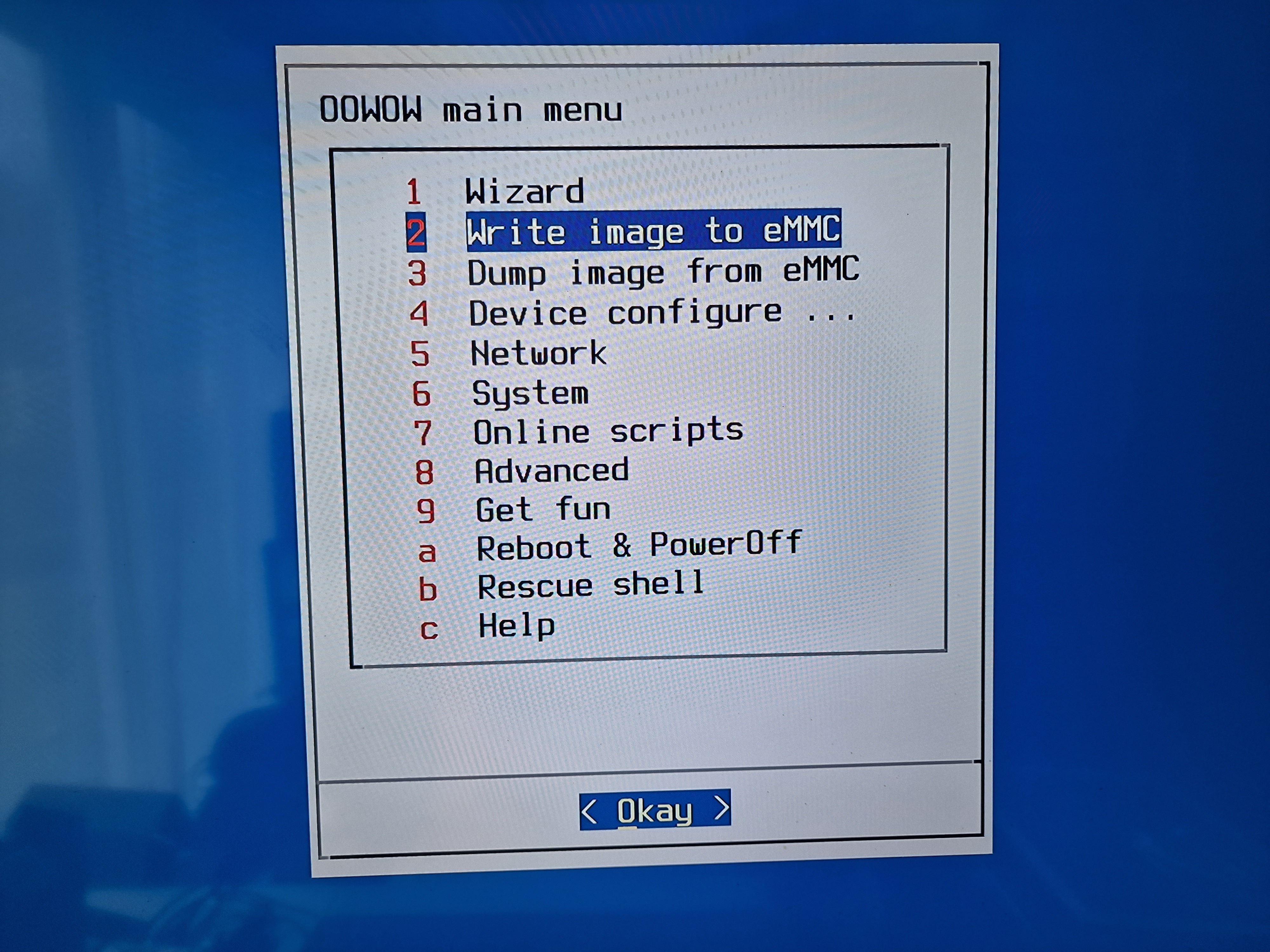

On sélectionne ensuite “Write image to eMMC”:

install home assistant khadas vim1s 03

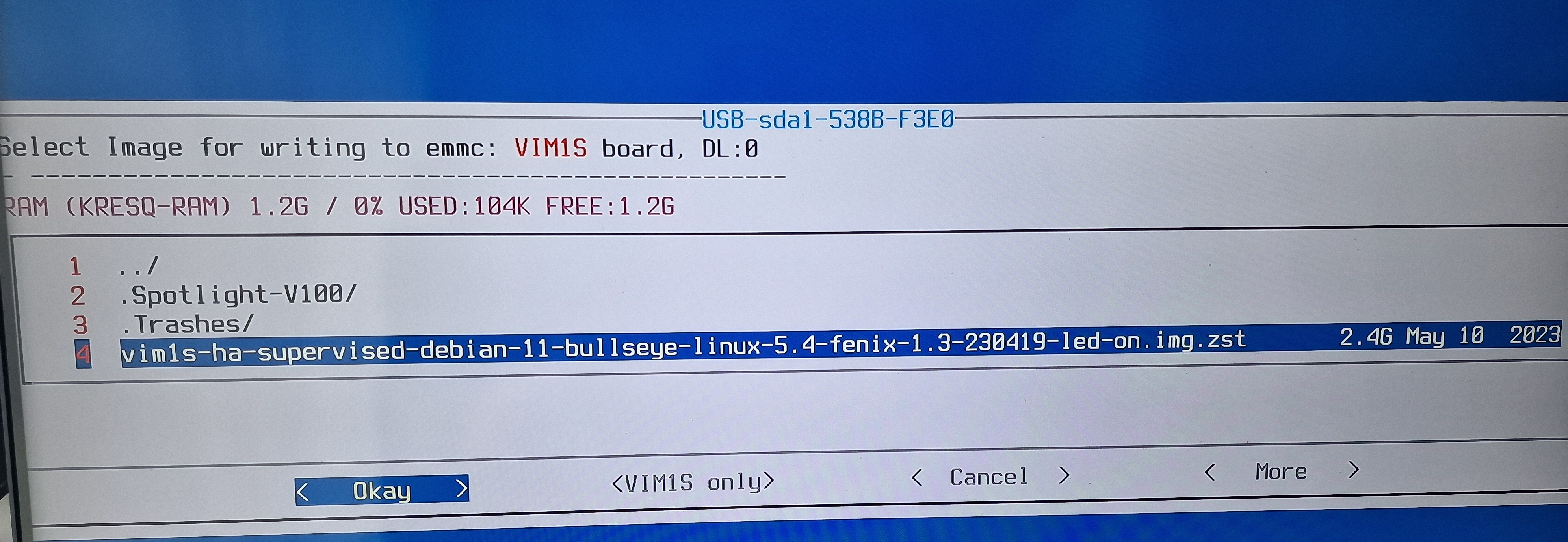

Et on cherche le fichier téléchargé plus haut sur la clé Usb:

install home assistant khadas vim1s 04

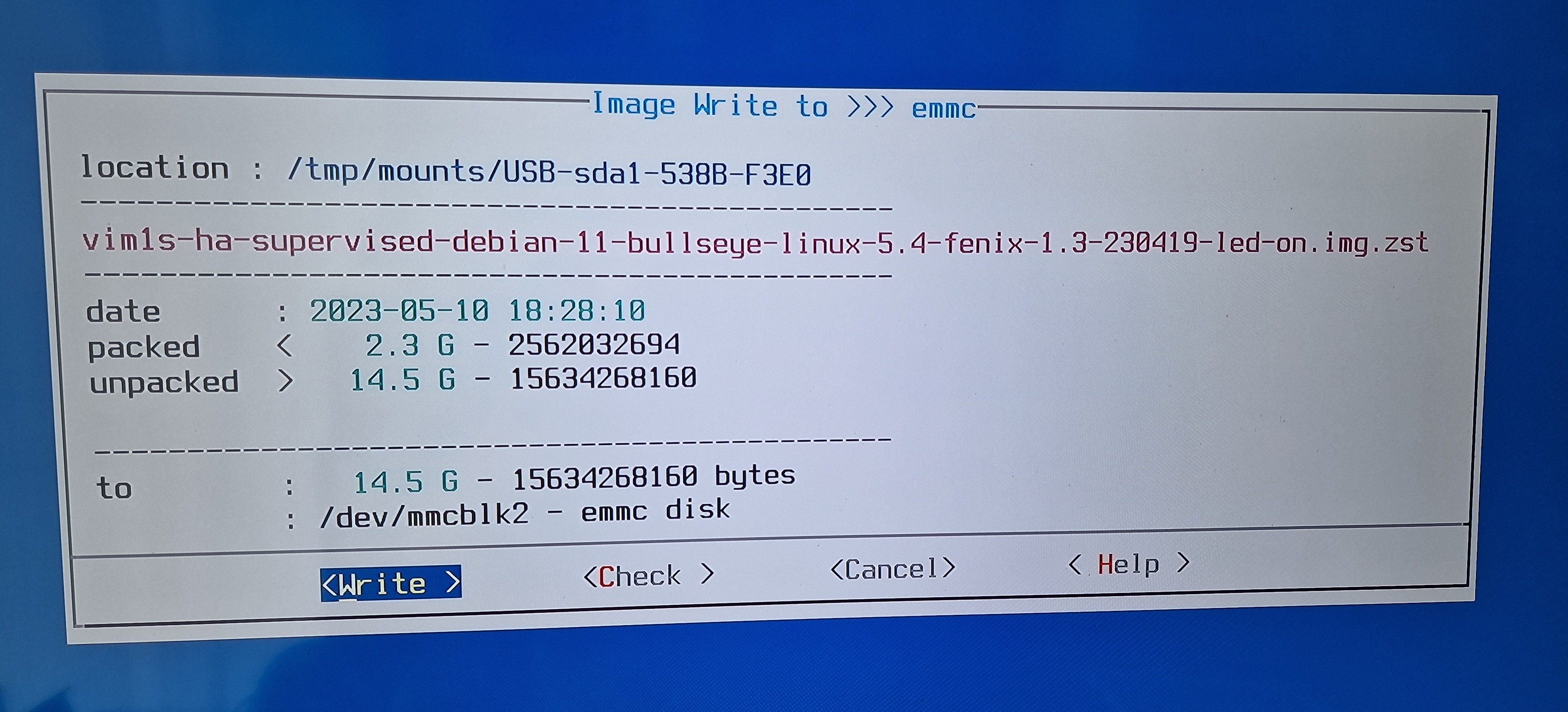

Le système nous confirme alors que notre fichier de 2,3Go fera 14,5Go une fois décompressé. On valide par “Write” pour lancer l'écriture de l'image sur la mémoire eMMC du Khadas VIM1s.

install home assistant khadas vim1s 05

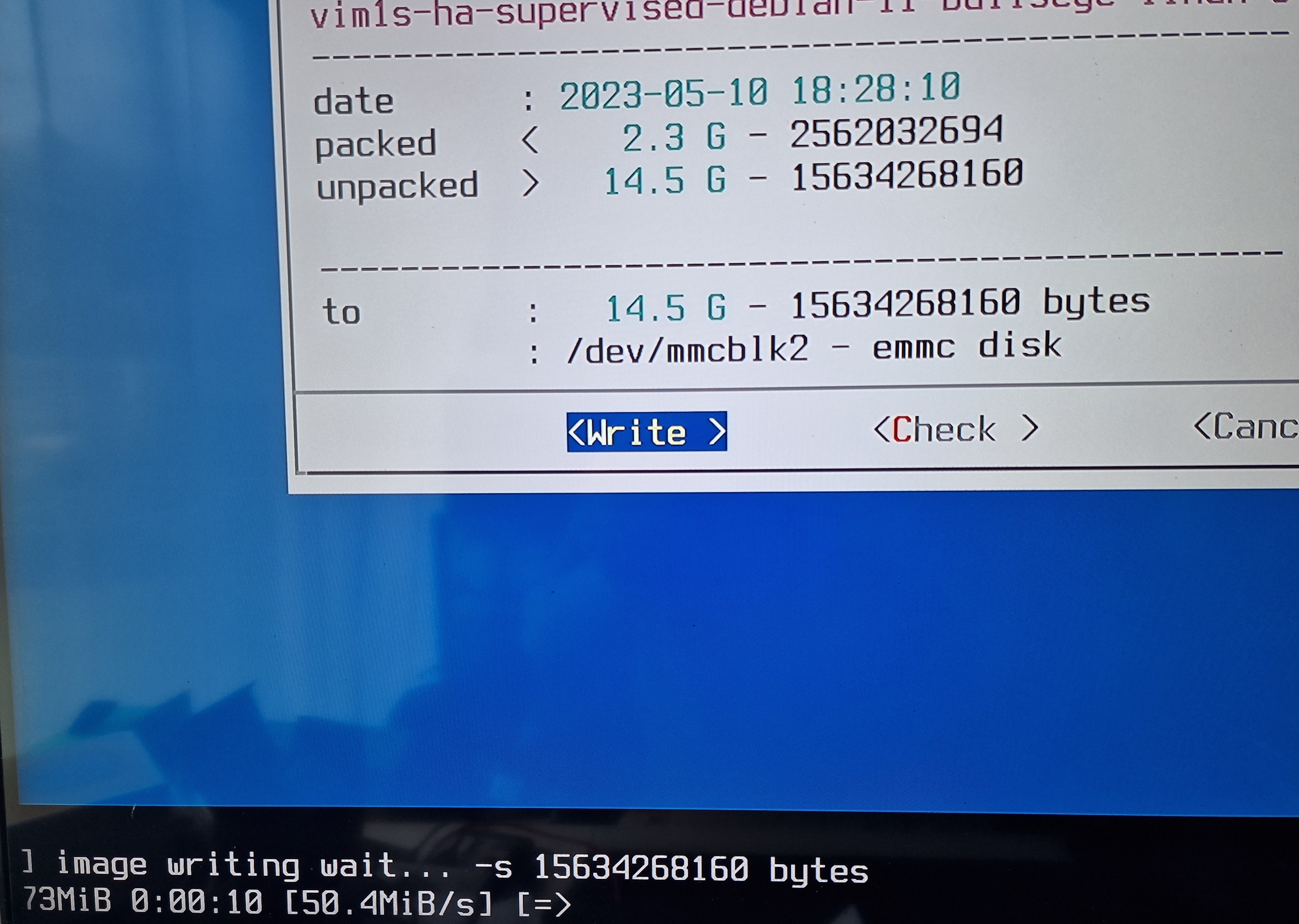

On peut suivre l'état d'avancement en bas de l'écran:

install home assistant khadas vim1s 06

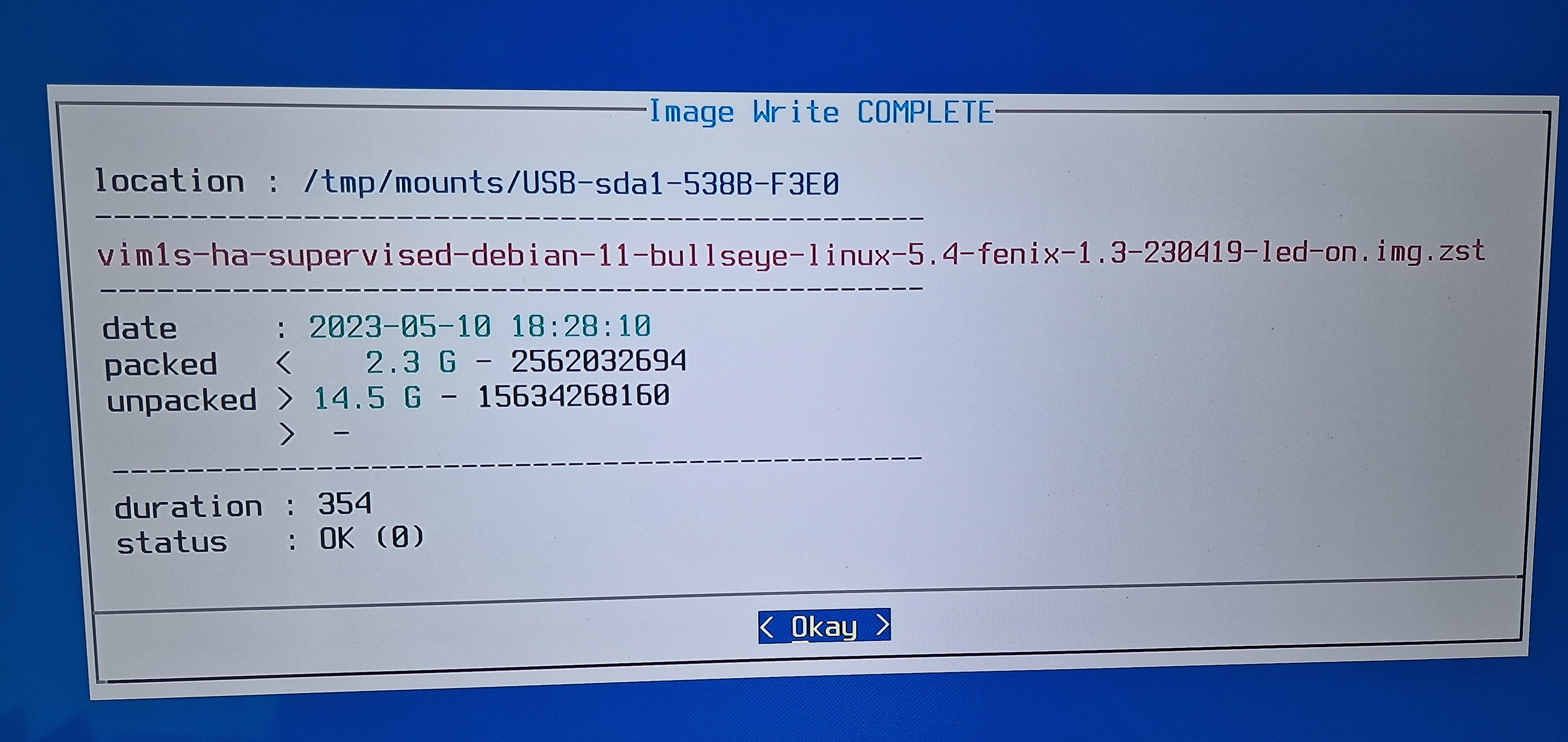

Une fois la copie terminée, un écran nous confirme le bon déroulement de l'opération. Ici l'écriture a pris un peu moins de 6min.

install home assistant khadas vim1s 07

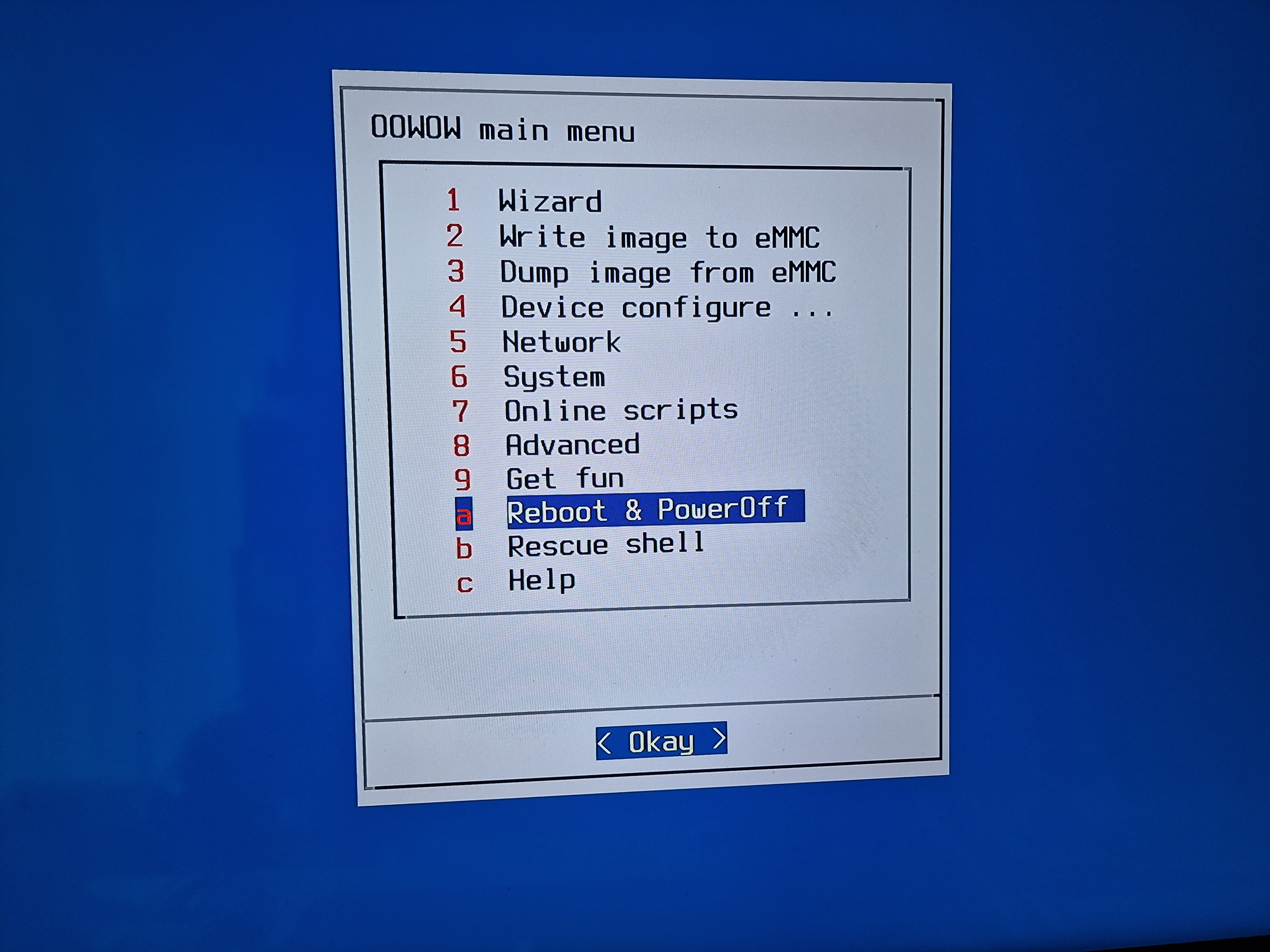

On valide par “Okay”, puis on se rend dans le menu “Reboot & PowerOff”:

install home assistant khadas vim1s 08

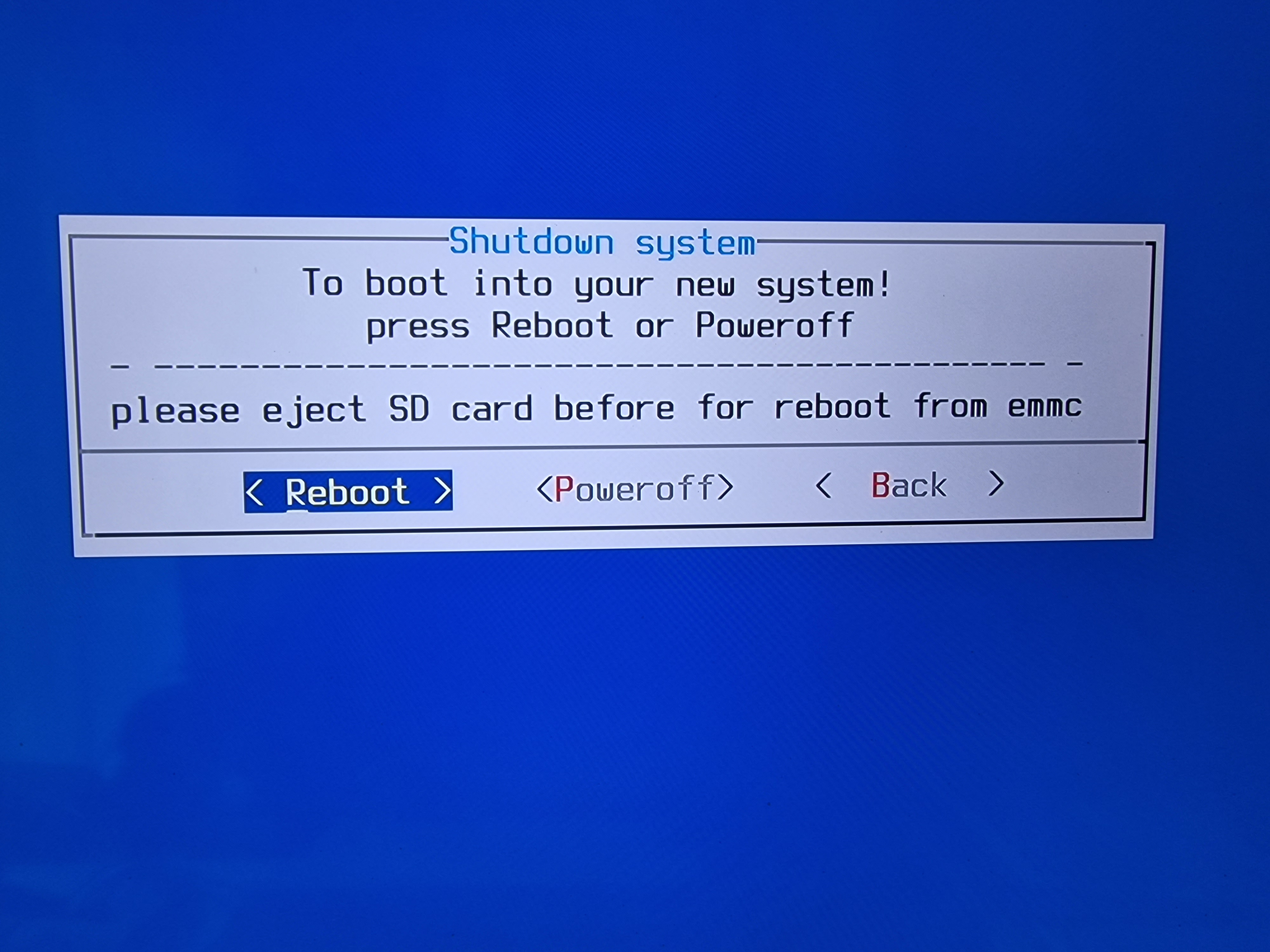

Puis “Reboot”, pour redémarrer le Khadas VIM1s. On peut retirer la clé Usb, elle n'est plus nécessaire.

install home assistant khadas vim1s 09

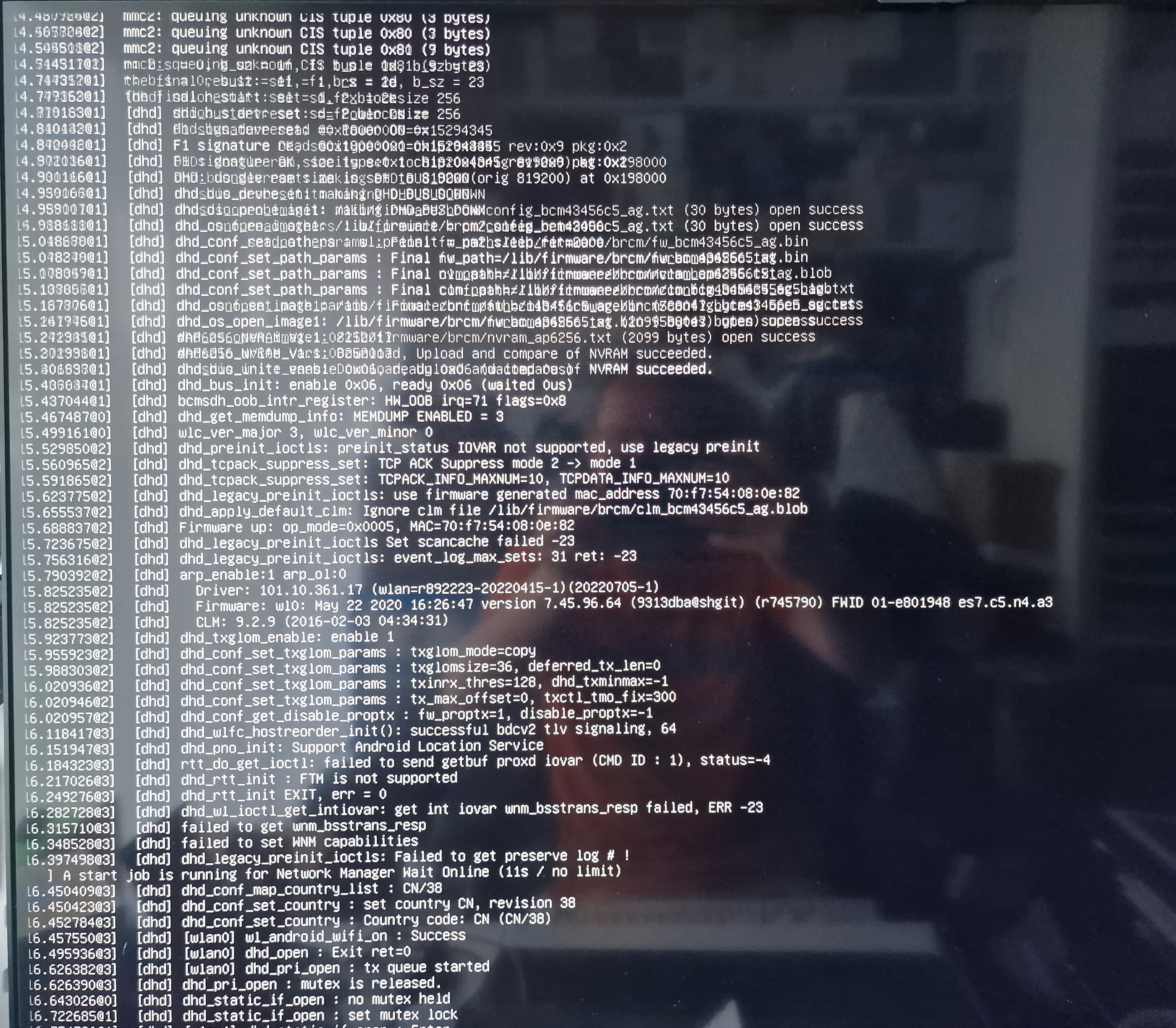

Au redémarrage, une série de lignes apparaissent: on laisse défiler, le démarrage de Home Assistant prend quelques secondes:

install home assistant khadas vim1s 10

Attention, cette image a deux identifiants par défaut: root / root, et pi / pi. Il faudra modifier ces mots de passe par défaut pour un soucis de sécurité.

Si le VIM1s est connecté avec un câble ethernet, vous pouvez récupérer son adresse IP via la commande

ip addr show

Ou la trouver via votre routeur.

Vous pouvez également configurer le Wifi si vous préférez, avec les commandes

nmcli dev wifi rescan
nmcli dev wifi list
nmcli dev wifi connect "votre_resau_wifi" password "votre_mot_de_pass_wifi"
ip addr show

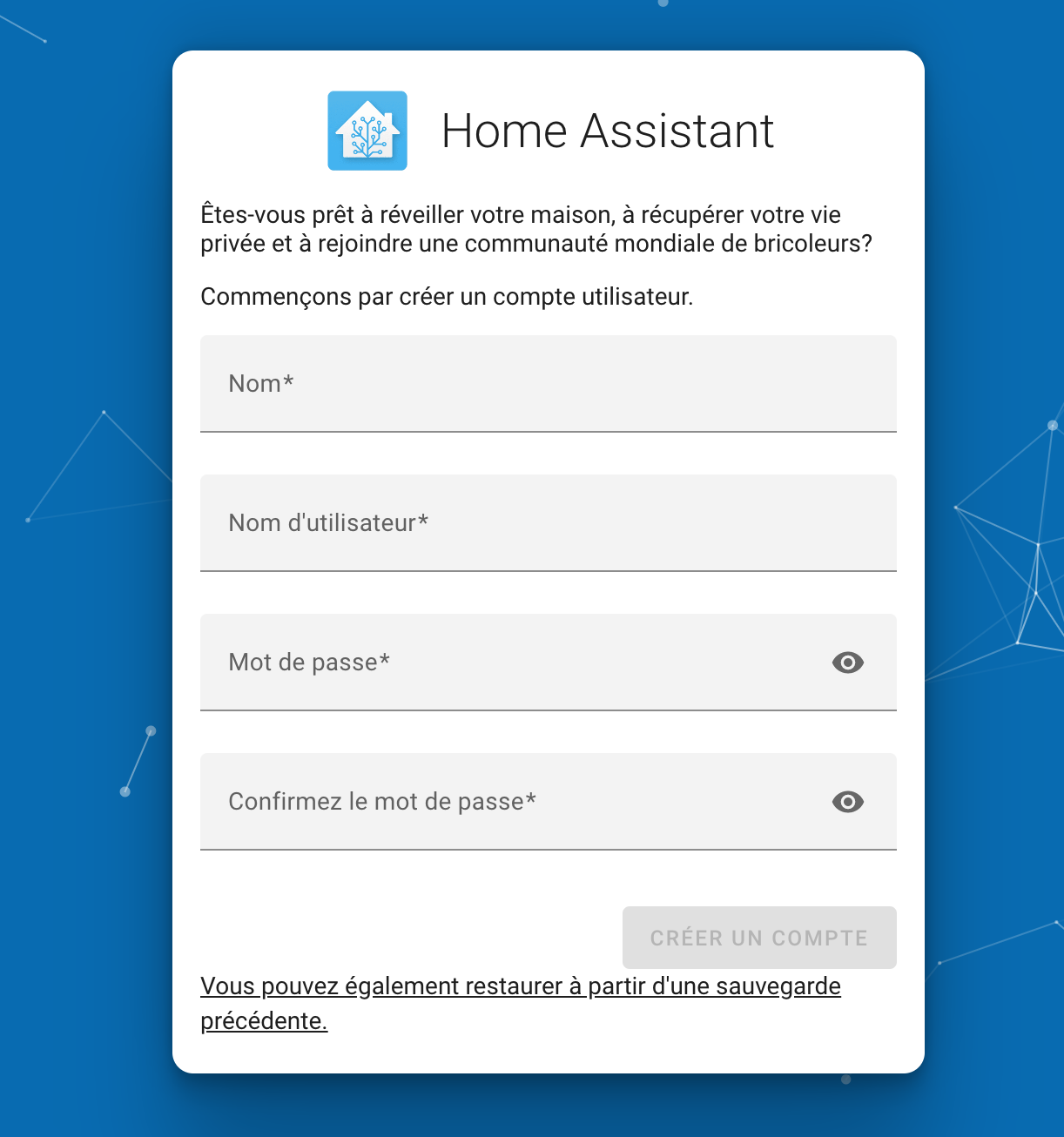

Il ne reste plus qu'à se logguer depuis un navigateur internet sur le même réseau à l'adresse IP_VIM1s:8123. On arrive bien sur la page d'accueil de Home Assistant, qui nous invite à créer le premier utilisateur:

install home assistant khadas vim1s 12

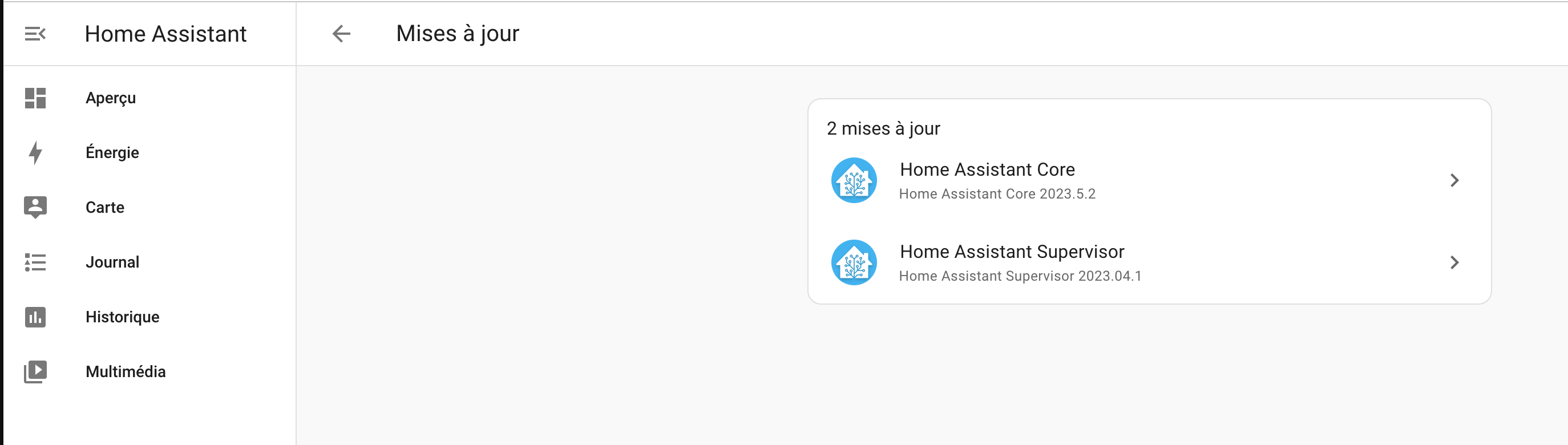

Une fois cela fait, on ira tout de suite faire la mise à jour de Home Assistant, via le menu Paramètres / Système / Mises à jour:

install home assistant khadas vim1s 13

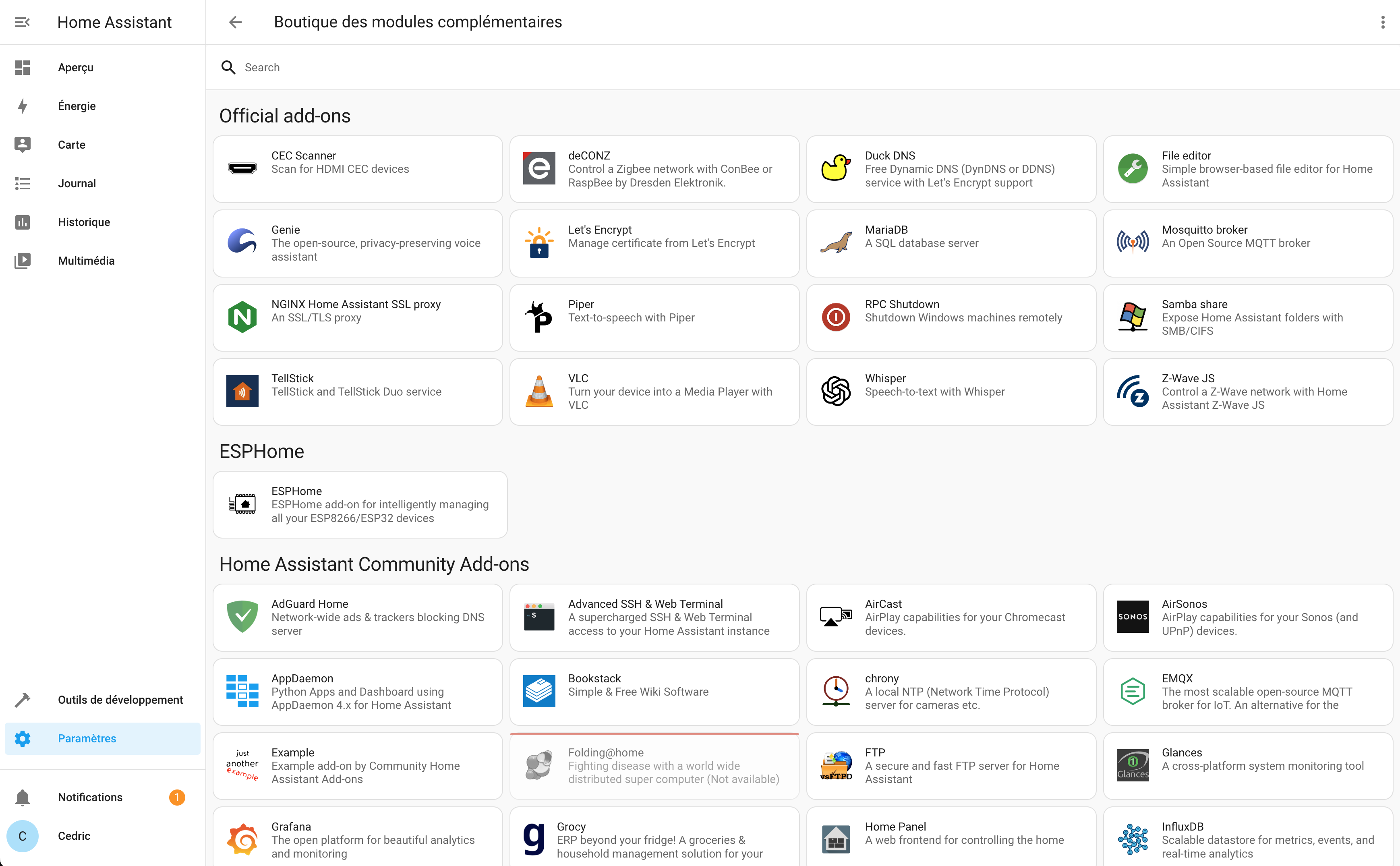

On peut ensuite configurer son système comme on le souhaite, en y ajoutant des addons, etc. C'est l'avantage ici d'avoir une version Home Assistant complète, contrairement à juste une version Core comme c'était le cas encore récemment sur ce VIM1s:

install home assistant khadas vim1s 14

Ici je m'en sers notamment pour récupérer les données de mes stations solaires Sunology et Beem via OpenDTU et MQTT, ainsi que ma consommation électrique totale via un module Shelly EM:

A lire également:
Nas Synology: comment remplacer un disque dur sans perdre ses données ? (panne ou augmentation de capacité)
home assistant energy

Vous pouvez bien sûr ajouter divers dongles Usb pour piloter d'autres protocoles domotiques, comme le Zwave ou le ZigBee par exemple:

SONOFF - Clé USB Zigbee 3.0 + antenne externe 20dBm (V2) ZBDongle-E
27,99
Acheter
AE__domadoofr domadoo.fr
AEOTEC - Contrôleur USB Z-Wave+ Z-Stick Gen5+
59,99
Acheter
AE__domadoofr domadoo.fr
PHOSCON - Passerelle universelle Zigbee USB ConBee II
Acheter
AE__domadoofr domadoo.fr
POPP - Dongle USB ZIGBEE ZB-Stick (chipset EFR32MG13)
Acheter
AE__domadoofr domadoo.fr
Last update was on: 15 avril 2024 9 h 35 min

Vous aurez alors une box domotique très complète.

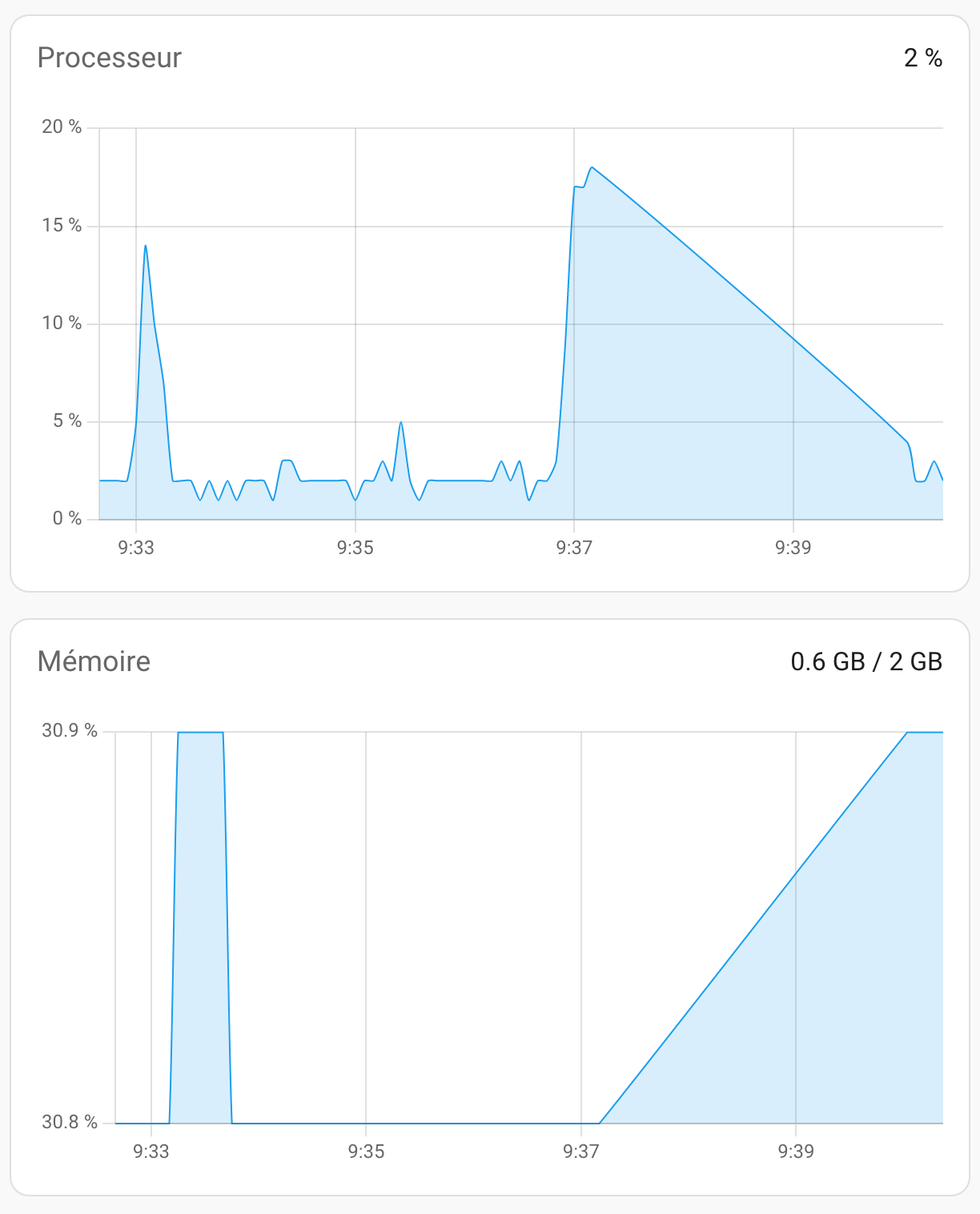

Le Khadas VIM1s consomme à peine 3w, et comme on le voit le système est loin d'utiliser toutes les performances du micro ordinateur:

vim1s performances

Conclusion

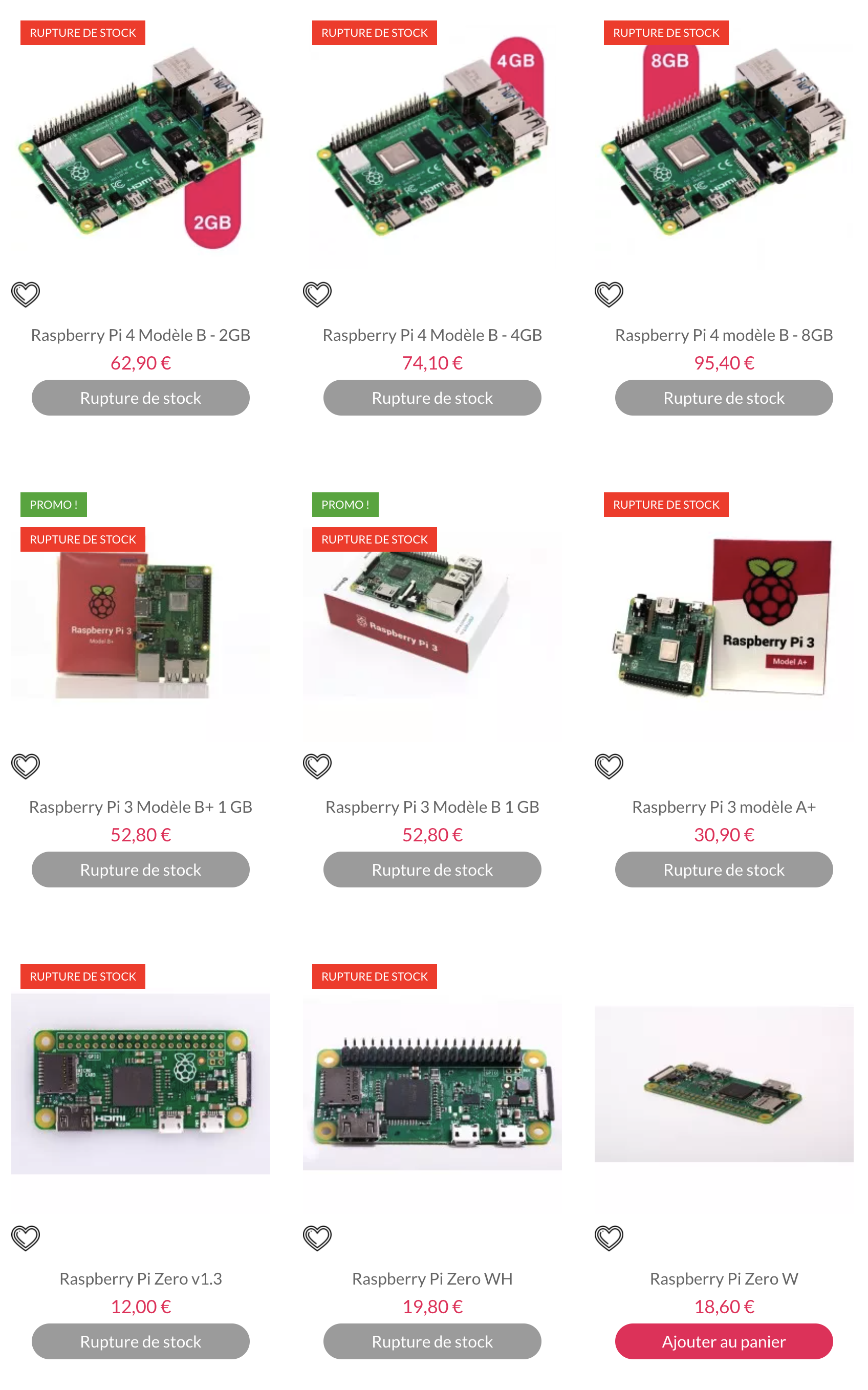

Ce Khadas VIM1s tourne chez moi depuis quelques semaines maintenant, et je dois dire que c'est une excellente alternative au Raspberry Pi ! D'autant qu'il est très difficile de trouver en ce moment le moindre RPI, comme on le voit chez ce revendeur officiel:

rupture de stock rpi

Ce VIM1s se montre véloce, capable de supporter de nombreux systèmes, que ce soit pour en faire une box domotique, une console de jeux retro games, un media center, etc. A 72,99€ , c'est une solution vraiment intéressante pour de nombreux projets, qui propose un excellent rapport performances / prix.

Khadas DIY Boîte pour VIM3L/VIM3/VIM2/VIM1/Edge-V

Free shipping
Last update was on: 10 juillet 2023 15 h 34 min
en stock
16,99

Khadas VIM1S SBC Computer, TV Boîte, Home Assistant Box DIY Domotique, Amlogic S905Y4, 2.0GHz Quad-Core Arm Cortex-A35 avec 32MB SPI...

Free shipping
Last update was on: 10 juillet 2023 15 h 34 min
en stock
72,99
Pour information, cet article peut contenir des liens affiliés, sans aucun impact sur ce que vous gagnez vous même ou le prix que vous pouvez payer pour le produit. Passer par ce lien vous permet de me remercier pour le travail effectué sur le blog chaque jour, et d'aider à couvrir les dépenses du site (hébergement, frais de port pour les concours, etc.). Ca ne vous coute rien, mais ca m'aide beaucoup ! Merci donc à ceux qui joueront le jeu !

Inscrivez vous à notre newsletter !

Ne ratez plus aucun article, test de produit ou guide, grâce à un mail dans votre boite chaque vendredi !

13 Commentaires
  1. Pour quelques euros de plus, on peut déployer Home Assistant OS sur le Khadas VIM3 (https://dl.khadas.com/products/vim3/firmware/oowow/versions/vim3/vim3-oowow-230130.426-sd.img.gz) et pas une debian trafiquée avec superviseur.

    • Hello ! Oui, tout à fait, j’ai même quelques personnes qui ont opté pour un Vim4. Tout dépend les besoins de chacun. Après, “quelques euros de plus”, on passe tout de même à pas loin du double quand même, de 72€ pour le VIM1s à 130 pour le VIM3 :p

  2. je ne vois pas comment installer l’antenne Wifi sur le boitier … Faut il devisser le logo ? ou declipser toute cette partie en plastique ?

    Merci

  3. Merci pour cet article qui enfin me permet d’utiliser le Vim1s.

    Reste maintenant à comprendre le fonctionnement de home assistant et l’installation des objets.

  4. Bonjour
    J’ai un probleme . Apres avoir installé l’image telechargée
    j’ai un ecran d’accueil
    Debian GNU/Linux 11 VIM1S tty1
    VIM1S Login:
    Password :

    Que faut il saisir ?

    merci

  5. Pour Khadas VIM1S, il y a maintenant une option pour installer Home Assistant dans la liste d’images d’OOWOW!

  6. La Vim1S n’as que 16Gb, c’est pas trop limite pour une utilisation a long terme avec beaucoup d’entitées?

    • Bonjour. Beaucoup de box domotiques sont vendues avec la même taille, voir moins. Après le système, il n’y a que les logs qui viennent occuper de la place. Avec environ 120 périphériques physiques, + tous les trucs virtuels créés via MQTT, etc. je n’ai pas de soucis de place.

  7. Bonjour,
    Depuis la version 2023.6, il est possible de faire une sauvegarde sur NAS, via la la section Stockage réseau

    Cependant, j’ai le message suivant :
    Le système d’exploitation ne prend pas en charge le stockage réseau
    Le stockage réseau n’est pas pris en charge sur cet hôte

    Auriez-vous une idée ?
    Merci

  8. Bonjour,

    En regardant le message d’OLIVIA, je suis plutot passé par l’installation des images d’OOWOW! et cela fonctionne parfaitement.
    Sans doute une version plus récente d’HA

  9. Bonjour
    La mémoire de mon VIM1S est pleine a 92% déjà je n’arrive pas a visualiser c qui prend de la place et d’autre part est il possible d’adjoindre de la mémoire via une cle usb ou un ssd ?
