III. Du prototype au montage final

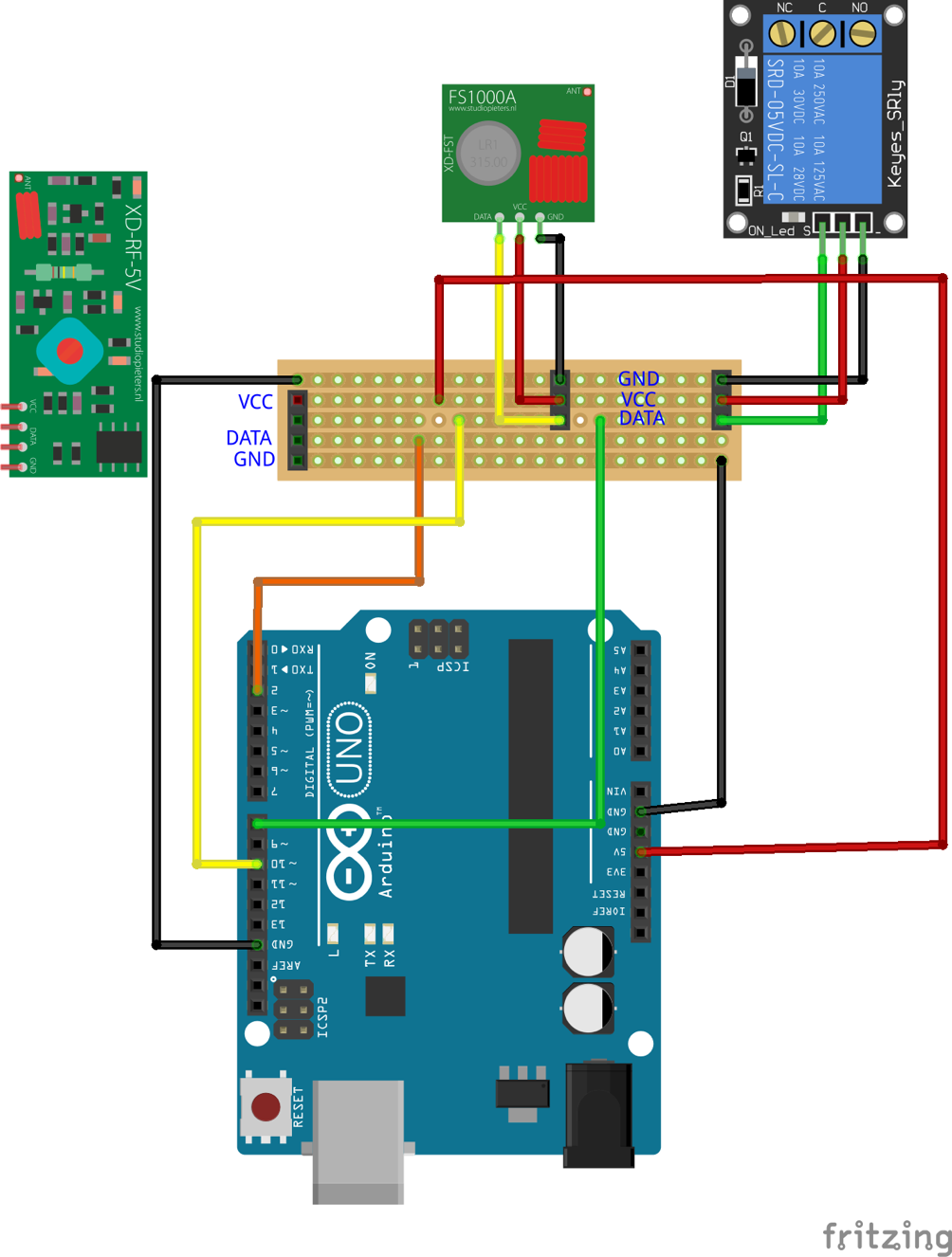

On a fait un bout de chemin, mais ce n’est pas encore terminé, loin de là. Vous savez que j’aime le travail propre, alors pour moi il faut passer du simple prototype à un montage robuste et plus pro. On va donc réaliser ce petit circuit à souder dont voici le schéma :

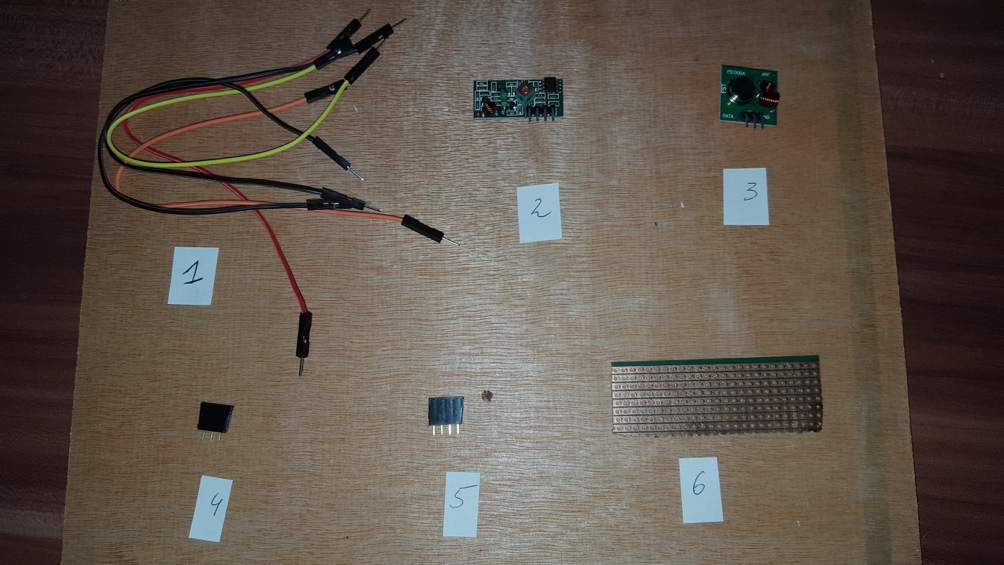

Voici la liste du matériel :
- 1: 6 câbles mâles qui permettront de créer la connexion entre la plaquette et l’Arduino. Les câbles permettront d’apporter : 2 masses, une alimentation 5v, 3 câbles DATA pour l’émetteur, le récepteur et le relais
- 2: 1 récepteur/émetteur 433 MHz
- 4: 1×3 Female Pin Headers
- 5: 1×4 Female Pin Headers
- 6: un petit morceau d’une stripboard
- 7 : Un relais 5v (non visible sur l’image)

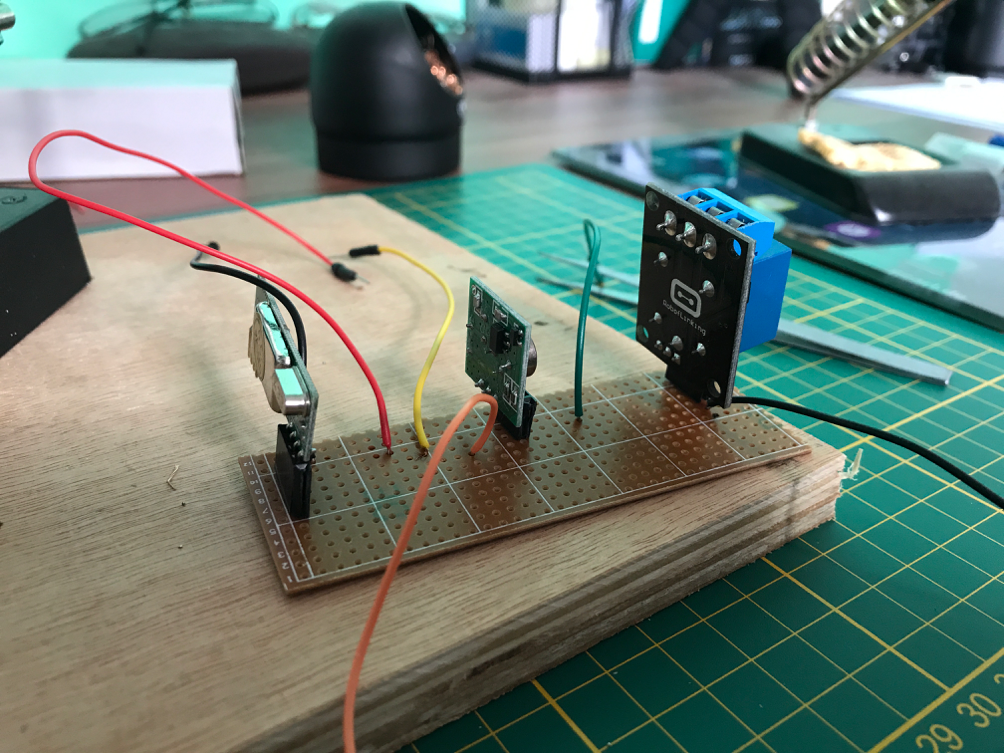

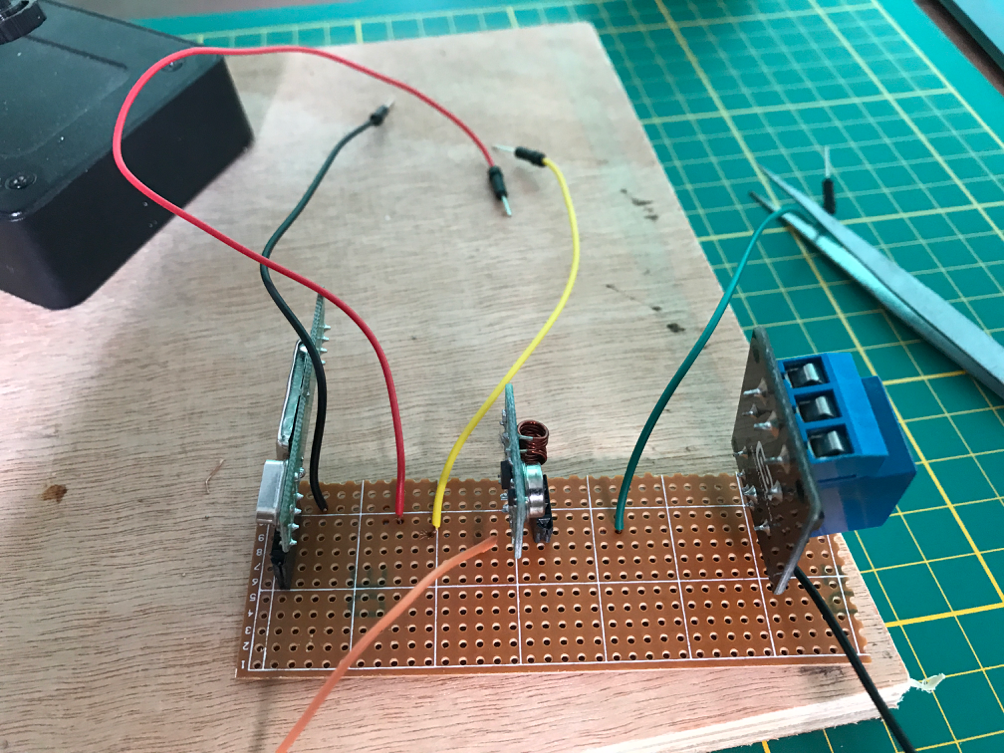

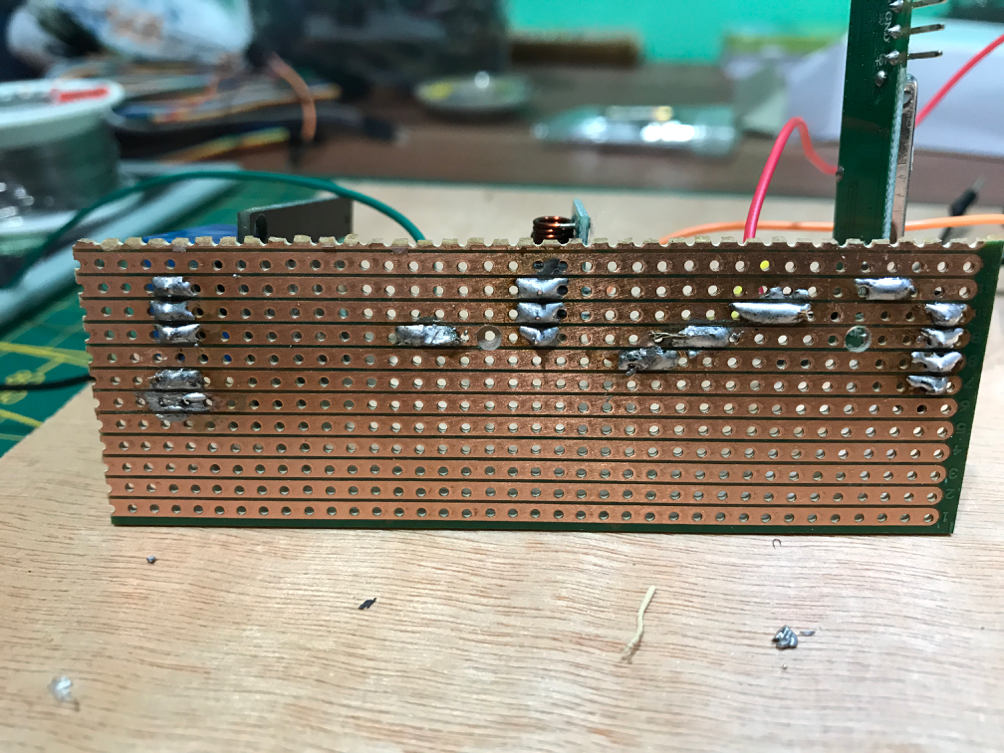

Il n’y a plus qu’à souder en suivant le schéma, ce qui donne le résultat suivant :

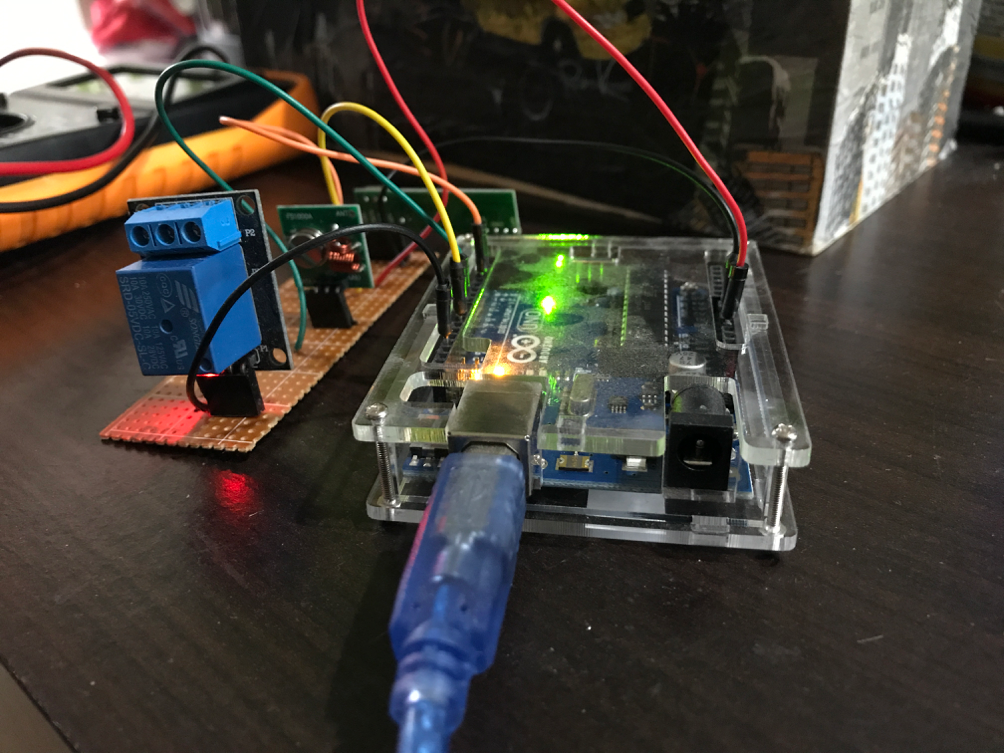

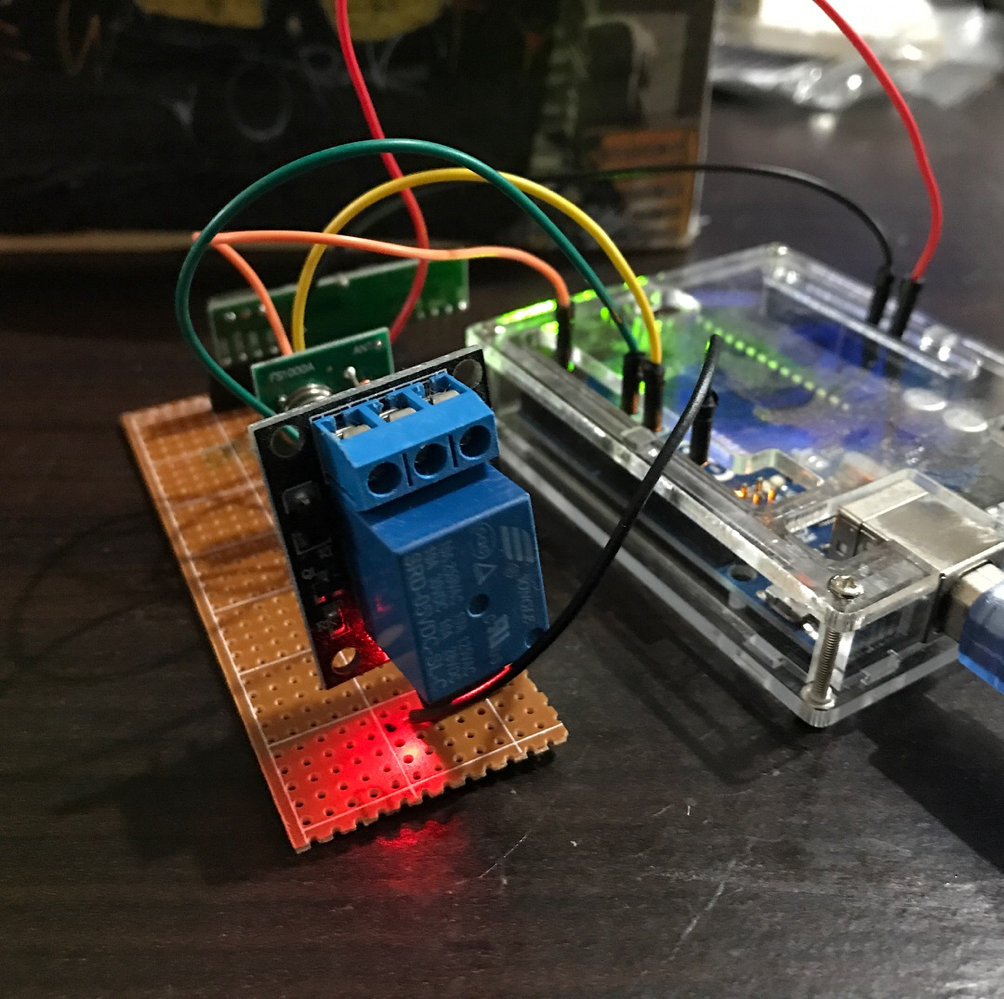

Et voilà une fois branché :
Il est temps de s’amuser pour tester le circuit final avec Jeedom :

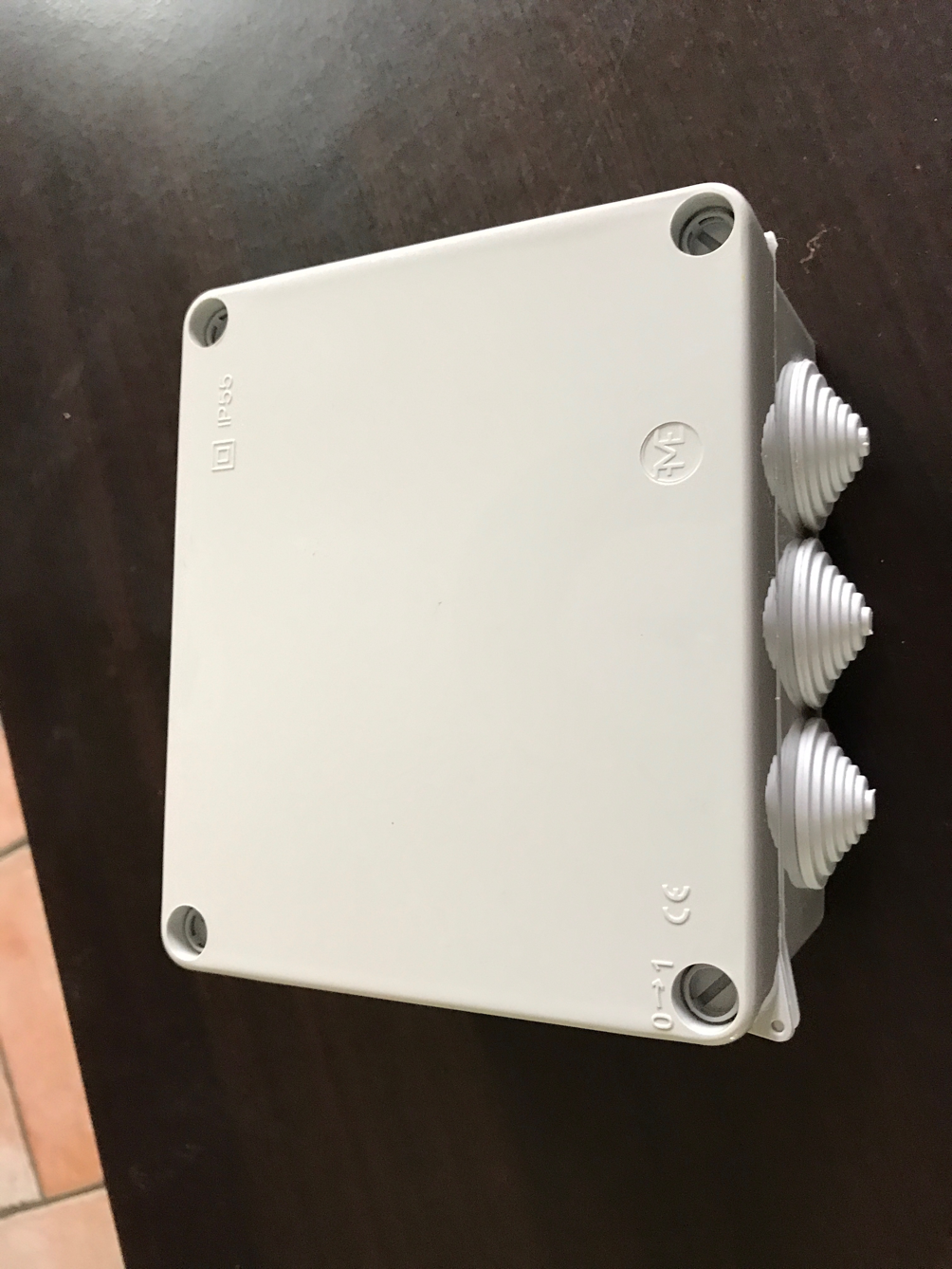

Afin de protéger et rendre un peu plus esthétique le système, j’ai choisi une boîte de dérivation grand format :

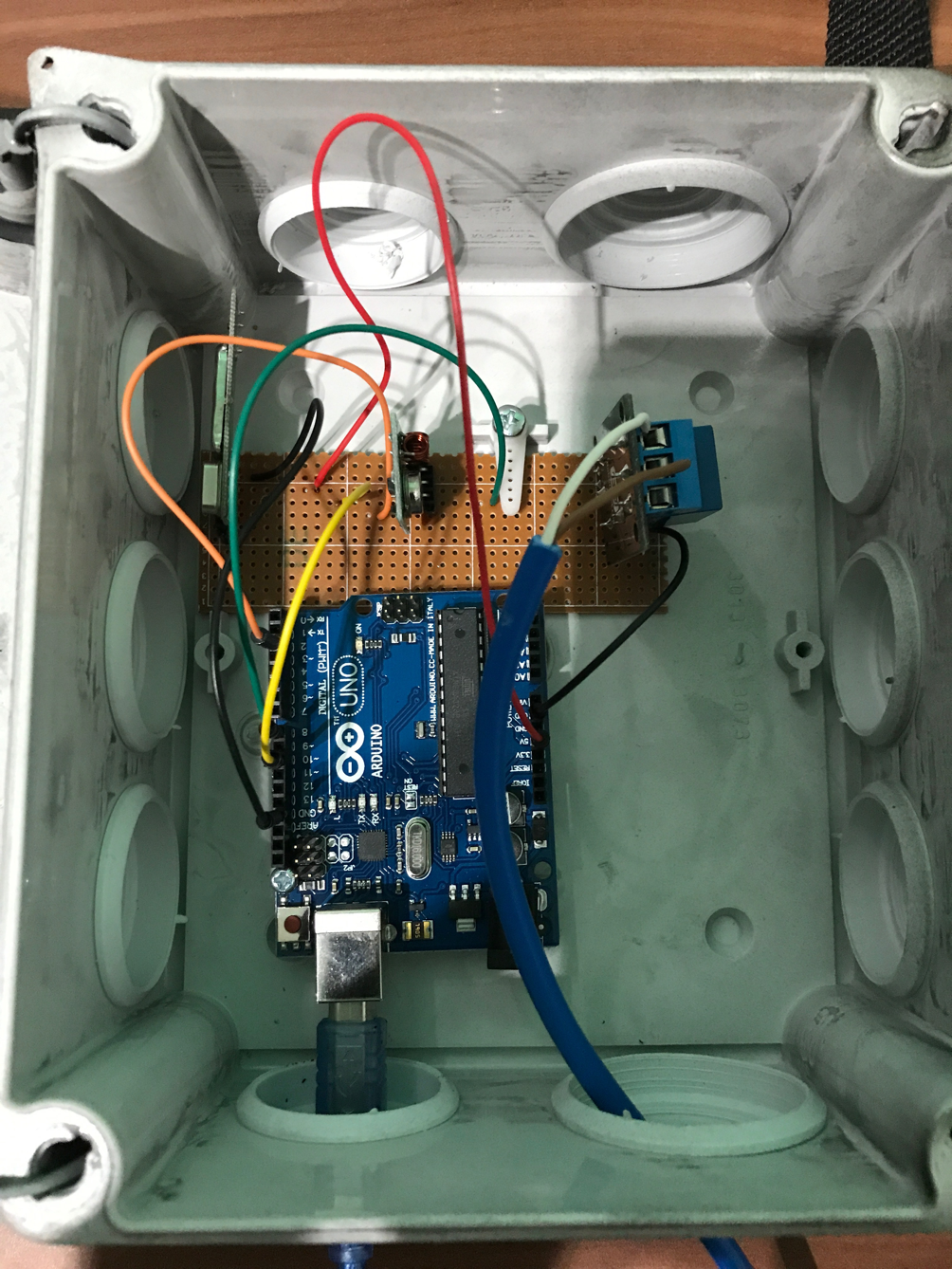

Je l’ai peinte en noir à la bombe et j’ai positionné tout ce qu’il faut dedans pour en faire ressortir que 2 câbles qui sont l’alimentation et la RS232 :

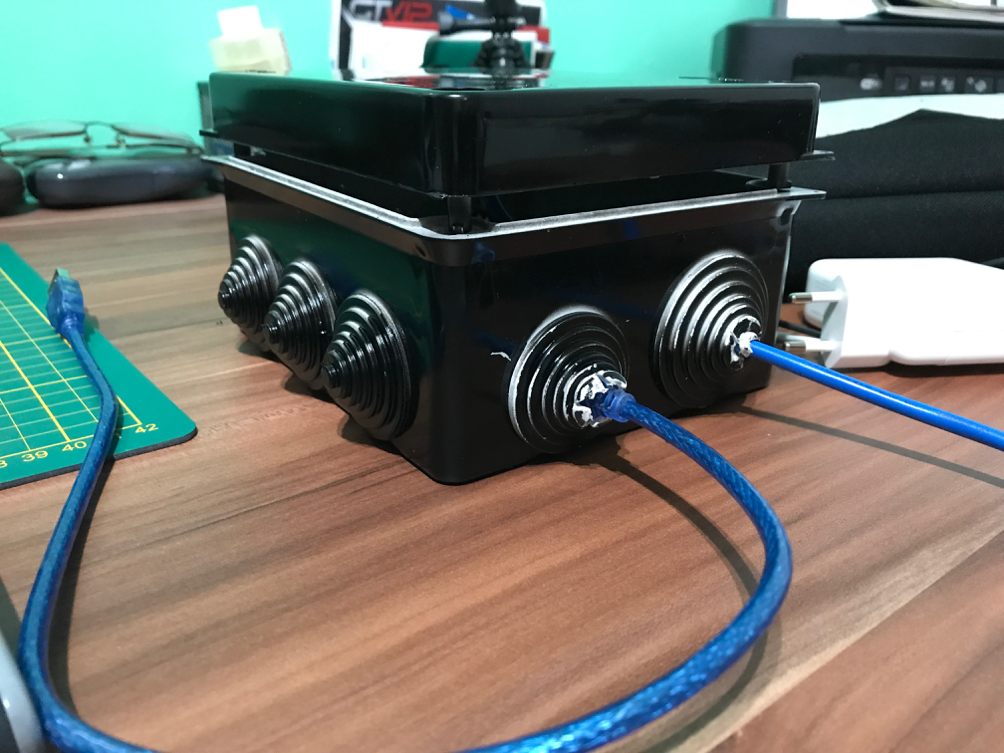

Sur la photo, j’utilise l’USB pour alimenter la solution temporairement, car je n’avais pas reçu mon alimentation au moment de la photo. Au final voilà le résultat :
Après la photo, j’ai changé le câble bleu par une vraie alimentation et j’ai fait quelques retouches à la bombe de peinture noire pour recouvrir les parties de gris encore visible sur la photo.
Bravo et bon boulot.
J’ai réalisé il y à quelques temps un système équivalent pour la gestion de ma chaudière fioul et mon poële à pelets. Je l’avais fait à base d’arduino uno et de domoticz. Le système marchais à peu près bien mais j’ai eu parfois quelques surprises en me levant le matin de découvrir qu’un escabeau mal placé ou autres objets déplacés avaient parasité mon signal et empêcher la mise en route du chauffage.
J’ai donc abandonné les éméteurs/récepteur chinois en 433 et je suis passé par le wifi. J’utilise désormais des Wemos D1 (esp12) équipé de shield relais avec le nouveau firmware esp easy qui est d’une facilité déconcertante à utiliser et à mettre à jour. Et je ne parle pas du gain financier. Je remplace actuellement tout mes capteurs diy par des wemos et j’en suis très content. avec les micro alim 220/5v on peu même les integrer dans des boitiers d’encastrement standard.
Bonjour,
Le tuto est très bien détaillé, j’ai pour ma part un poêle de la marque Brisach Lena que je souhaiterai domotiser. L’arrière du poêle est exactement de la même configuration (prise rs232 + sonde proche), j’ai tenté de contacter la marque mais pas de retour, et la notice n’en parle pas du tout.
Pensez vous que votre système pourrai fonctionner sur mon poêle ? Ai je moyen de tester avant l’achat de tout matériel ?
Merci.
Cyril.
Bonjour Cyril,
Je pense qu’il est tout à fait possible de le faire mais il faudrait identifier les pins utilisées de ta prise RS232 pour reproduire un contact sec comme sur le mien. Si tu as la documentation de ton poêle, est-ce qu’il ne parle pas de l’éventualité de mettre un thermostat ? Si c’est le cas, alors il te sera possible de reproduire ce que j’ai fait avec mon poêle à pellets.
Ensuite le meilleur moyen de tester avant l’achat un contact sec c’est de prendre un bête câble d’alimentation et le connecter aux 2 pins de ton poêle pour simuler le contact sec.
Tu devras peut être faire des réglages dans ton poêle pour pouvoir activer la fonctionnalité (comme j’ai dû le faire pour moi)
Bien à toi,
Bonjour, de passage sur le forum, je souhaiterai domotiser mon poêle néa avec la solution thombox déjà présente chez moi. Avec le module de radiateur électrique on/off est-ce possible? Et comment Faire les branchements. Cordialement
Bonjour, à quoi sert le relais 5v? J’ai la solution domotique thombox avec un contacteur on/off pour radiateur électrique. Cela pourrais fonctionner ?
Bonjour KINRZDY,
Le relais 5v permet d’ouvrir ou de fermer le circuit de la prise RS232. Mon poêle à pellet envoie une tension depuis sa prise RS232 et lorsque sa tension part d’une pin pour arrivée à une autre (position fermée du relais), il sait automatiquement qu’il doit s’allumer.
Quand le relais est ouvert, il n’y a plus de tension dans le circuit et le poêle sait qu’il doit s’éteindre.
Pour résumer : mon relais agit comme un interrupteur de maison. Si ton module thombox fait office d’interrupteur alors je pense que ça peut en effet fonctionner.
ATTENTION !! : Il existe un troisième câble que l’on retrouve par exemple sur les poêles Edilkamin Soleil et Tania … c’est la référence 620550 et les pins à utiliser sont la 2 et la 7.
Bonjour et merci pour ce tuto.
Pour mon poêle (Edilkamin Iris plus) quelqu’un saurait-il quels pins sont à relier ? J’ai essayé de ponter les 2 et 6, mais ça semble plus correspondre à un appui sur la touche ‘menu’.
J’ai essayé plusieurs autres combinaisons, sans succès…
Merci !
Salut Did,
Moi si j’étais toi, je m’embêterais pas et j’achèterais directement le câble qui faut pour le poêle à pellets.
A première vue, le tiens ça serait celui là : http://www.poeles-et-accessoires.fr/edilkamin/1027-cable-pour-thermostat-externe-edilkamin.html
Bien à toi,
Merci Gaëtan.
J’aimerais être sûr que ça marcherait avec le câble, mais rien n’est certain. Si je savais quels étaient les pins concernés, ça me rassurerait…
Normalement y’a pas de raisons que cela ne marche pas.
Contacte le SAV de Edilkamin pour être sûr de la référence du câble.
Bonjour,
Merci pour ce tutoriel. Je possède un piazzetta P158T qui à un gros probleme: Il est impossible de désactiver la sonnerie d’alerte lorsque la réserve de pelées est vide. Le poêle émet un bip strident fort et si vous oubliez de remplir la réserve avant d’aller dormir, vous risquez d’être réveillé de façon désagréable !
Ma question est la suivante: Pensez-vous qu’il est possible d’éviter ce désagrément via un Arduino ? Comme il n’y a pas de niveau en temps réel du stock, je me disais que la seul solution serait d’anticiper la sonnerie en coupant le poêle avant elle. Je ne sais pas si le poêle peut émettre dans “l’autre sens” des informations sur son état.
En gros: peut on adjoindre un “ordinateur” via la prise RS232 ?
Bien cordialement
Bonjour Thomas,
Je ne connais les spécificités de ton poêle à pellets mais de ce que je comprends ton poêle à pellets n’est pas capable d’anticiper au moyen de mesure précise que la cuve de ton poêle à pellets est vide.
Comme le mien en fait mais à la différence que moi il ne bipera pas indéfiniment ce qui je comprends peut être bien chiant.
Si j’étais à ta place, le meilleur moyen pour anticiper et avoir le contrôle que ta cuve est bientôt vide serait de la mesurer toi même avec un Arduino couplé à un capteur ultrason qui permet de mesurer la distance.
Il te suffira de mesurer la distance via ton capteur quand ta cuve est vide et pleine. Et tu sauras en mesure de savoir lorsqu’elle sera presque vide et de te faire parvenir l’information pour anticiper une consigne.
Bien à toi,
bonjour
super tuto
j ai un poele edilkamin de fin 2012
donc d aprés ce que tu d’écrit à la première page faut que je mette en contact le pin 5 et 6 pour vérifier si le poêle s allume et se coupe.
que ce passerait il si mon poele de fin 2012 serait en réalité plus vieux
et par conséquent le contact devrait se faire avec les pins 2 et 6
et que je met en contact le 5 et 6
Bonjour José,
Bah à ma connaissance il ne se passera rien. C’est le poêle à pellets qui envoie l’impulsion électrique donc il ne risquera rien.
De toute façon vu l’année c’est soit l’un soit l’autre.
Si tu veux vraiment être sûr, je te conseille de commander le câble RS232 en fonction de ton poêle. Un revendeur Edilkamin pourra te le confirmer.
Bien à toi,
Bonjour
Merci pour ta réponse
J ai pris les devant et avec le numéro de série de mon poêle j ai réussi à avoir la confirmation
Par contre j ai acheté ça sur Amazon
https://www.amazon.fr/dp/B01M8JRDN0/ref=cm_sw_r_other_apa_i_UP0lEbDP919NE
Et J ai branché les fils sur le pins 5 & 6
Et tout fonctionne
Génial ! Tu vas pouvoir t’amuser ;-)
Bonjour, je possède un poêle palazzetti letizia installé en septembre 2010.
J’ai branché un thermostat Netatmo sur la carte électronique comme prévu pour un contact sec (thermostat ambiant).
Il ne se passe strictement rien, le poêle ne fonction que sur les plages horaires (comme avant) et le Netatmo ne déclenche pas les marches / arrêts du poêle.
Pourtant je suis sûr de mes connections et j’entends même l’ouverture / fermeture du relais commandé par le thermostat…
Avez-vous une solution …?
Merci d’avance.
Bonjour,
Je dispose d’une installation Jeedom qui pilote bon nombre d’équipements dans la maison. (Wifi, Zwave, RF 433 MHz, BLEA, …)
Je souhaite pouvoir commander un pellet De Dietrich modèle EUCALIA. Il existe 2 points d’accès sur ce poêle (contact sec apparemment) appelés Therm et Remote. J’ai tenté de le commander par Wemos + relai mais sans succès.
Il y a peu de doc sur les produits De Dietrich et l’accès au menu de contrôle est protégé mais j’ai réussi à y accéder.
Quelqu’un aurait-il des pistes à me suggérer ?
merci d’avance
Bonjour
J’ai un poêle edilkamin de 2016
Branché sur 5 et 6
J’ai bien mis le confort climat sur off
Plus de programmation horaire soit no program
Et tout le monde par le timer a mettre en Off… Par contre je ne trouve pas cette option
Je suis sur une télécommande galet grise en forme de 8
Merci pour votre aide
Bonjour JEROME J’ai un Edilkamin ANIA qui n’a que la télécommande en forme de huit pourrais -tu me donner la méthode exacte pour faire comprendre au poêle de passer en domotique.NO PROGRAM ,CONFORT CLIM et TIMER . Merci d’avance
salut Jérôme même soucci a tu trouver la solution ?
Bonjour,
sur ton schéma les fiches 5 et 6 son inversées par rapport au schéma de droite peu tu me confirmer les emplacement?
Merci
José
J’ai un edilkamin lilia plus, j’ai essayé il y a quelques temps de brancher un netatmo, ayant acheté le cable qu’il faut bien pour le poele (ref de la notice), rien ne se passe, le poele ne se déclenche pas même en ayant mis sur off les programmations, cconfort… Quelqu’un aurait-il une idée ? Merci !!
