S'il y a une chose qui n'est pas “facile” à intégrer en domotique, ce sont bien nos radiateurs électriques à fil pilote, qui sont une spécificité bien française. Et comme la majorité des fabricants de modules domotiques sont étrangers, vous aurez compris le problème pour trouver un module ZigBee capable d'assurer cette mission. Heureusement, en France nous avons Nodon, qui fabrique de nombreux modules domotiques dans divers protocoles. Et son petit dernier, le SIN-4-FP-21, est justement un micro module fil pilote fonctionnant en ZigBee, qui se paye même le luxe de nous proposer le suivi de consommation ! L'ayant utilisé en situation une bonne partie de l'hiver, je vous propose de le découvrir plus en détails.
SIN-4-FP-21: découverte du micro module Nodon fil pilote

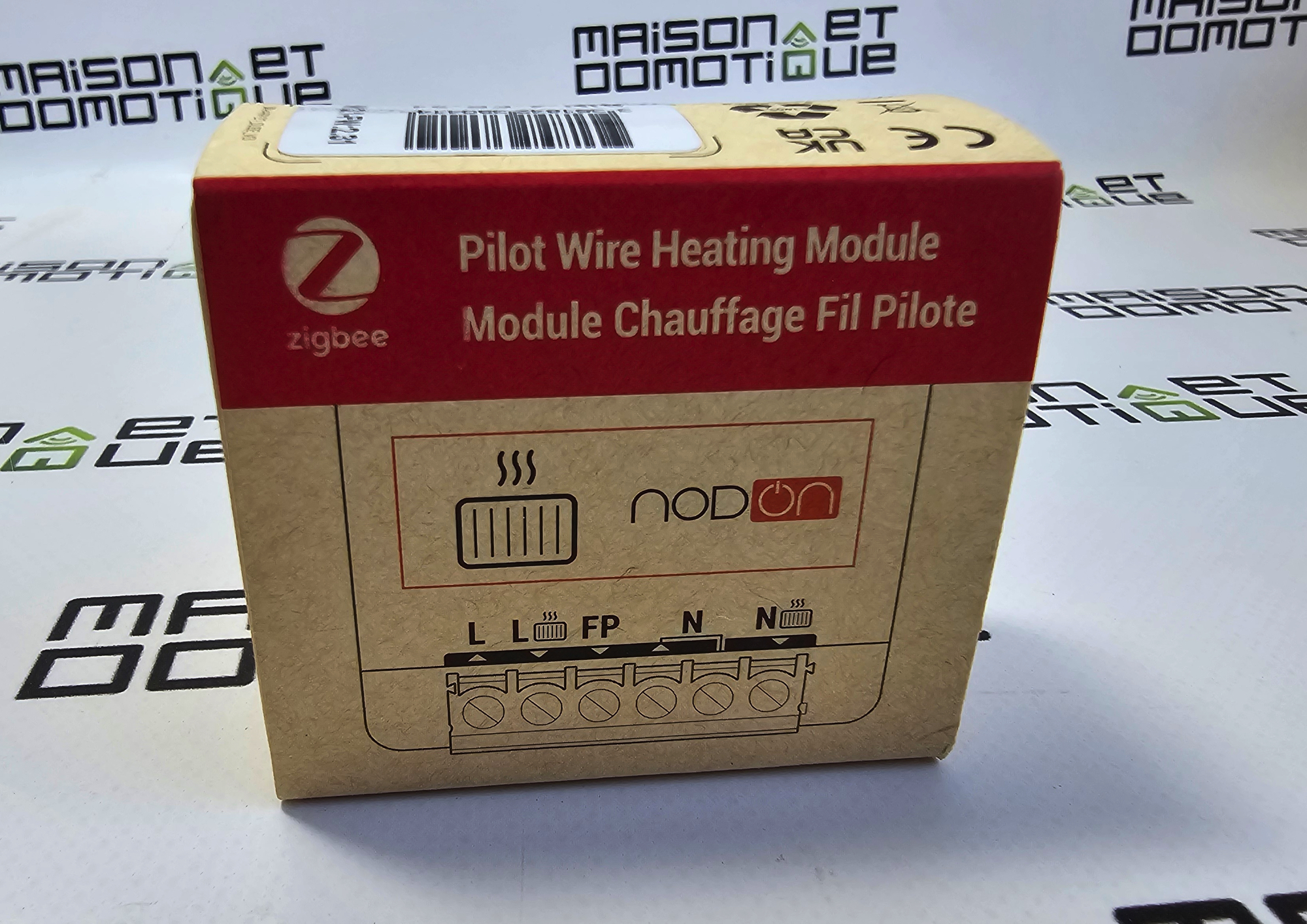

Nodon faisant très attention à l'aspect écologique, le micro module fil pilote SIN-4-FP-21 est livré dans une toute petite boite entièrement en carton, laissant apparaitre le type du module et son logo ZigBee:

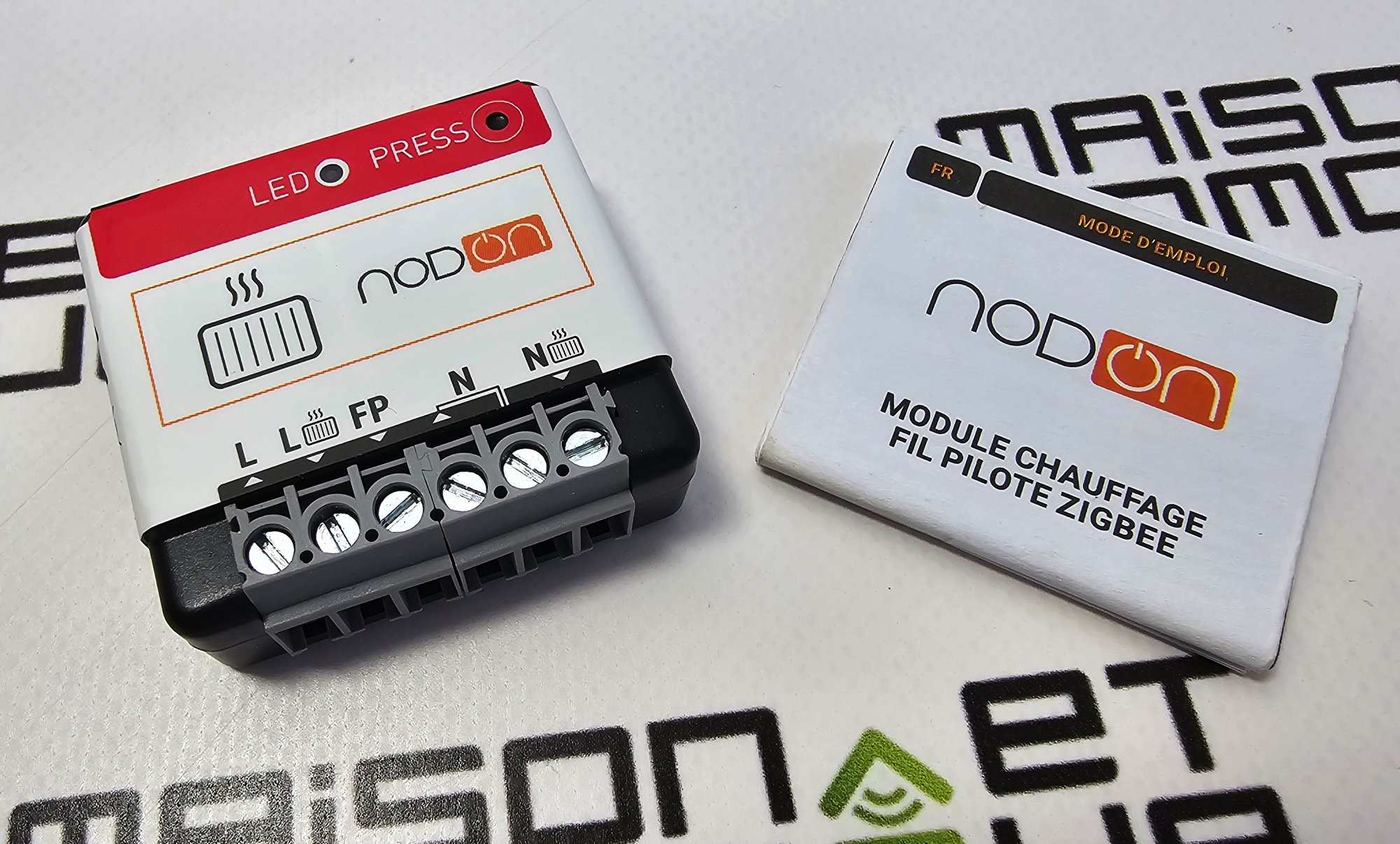

A l'intérieur, nous y trouvons le micro module fil pilote Nodon SIN-4-FP-21, accompagné de sa notice d'installation:
Ce micro module est très compact, puisqu'il mesure à peine plus de 4cm de côté, pour une épaisseur de 17mm.

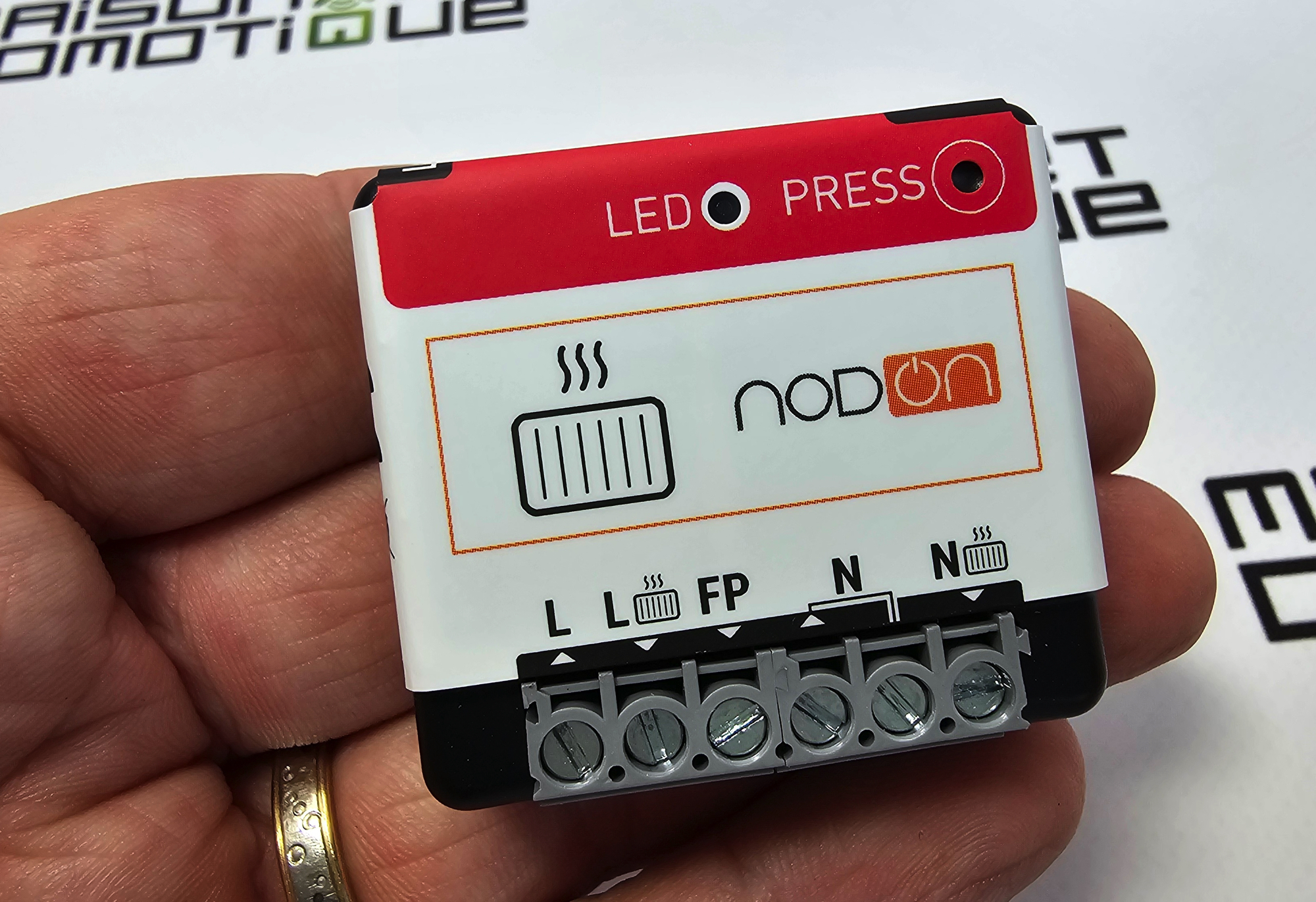

Sur la partie haute, il dispose d'une led d'état et d'un bouton permettant la réinitialisation ou le passage en mode appairage. Sur la partie basse se trouve le bornier, qui recevra les arrivées de phase et neutre, mais qui alimentera également la phase et le neutre du radiateur. La borne FP accueillera bien sûr le fil pilote du radiateur pour piloter celui ci:
Une conception qui facilitera énormément le branchement de tous les câbles, en s'affranchissant totalement de Wago ou dominos !

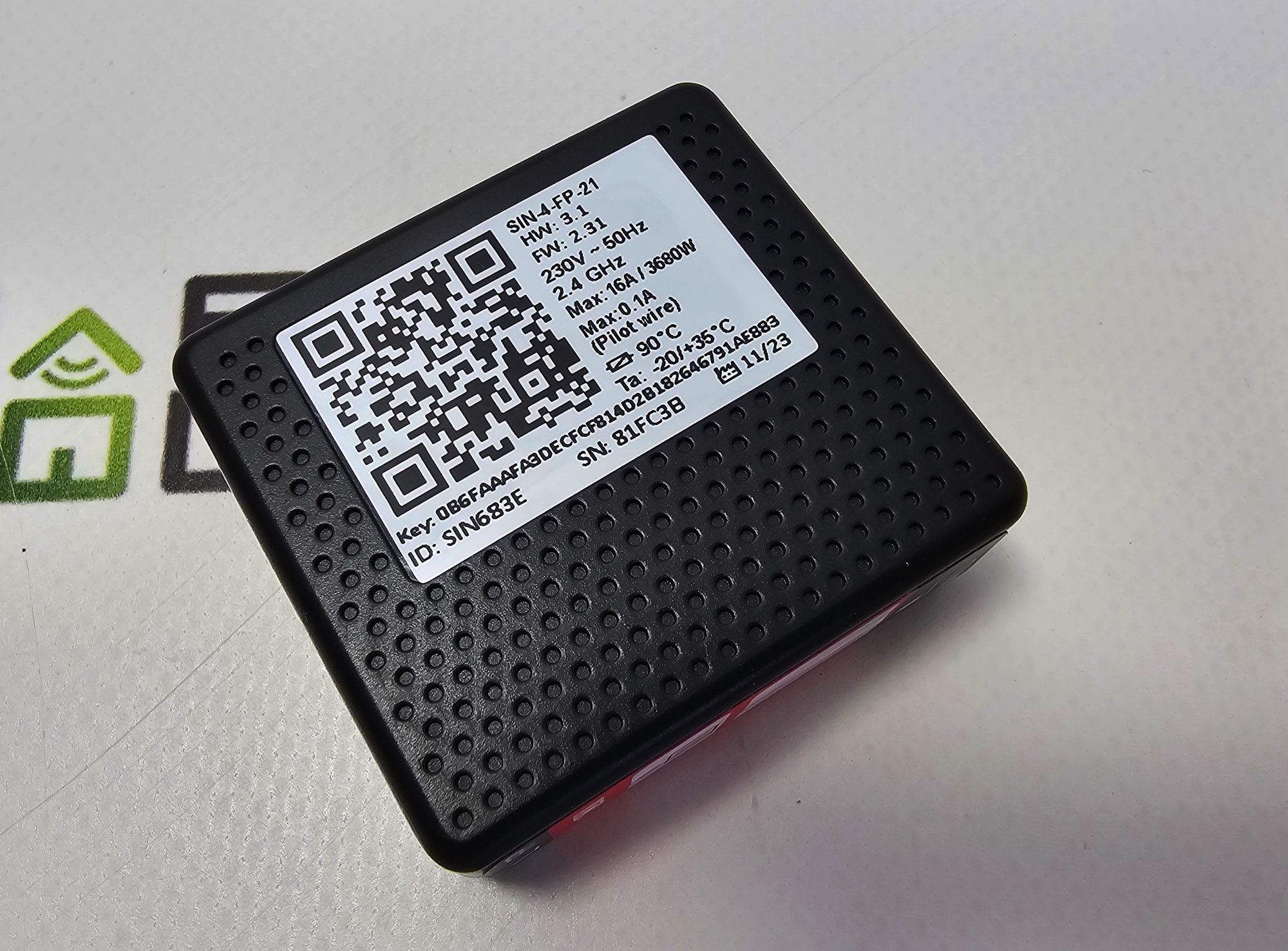

A l'arrière, rien à signaler excepté l'étiquette d'identification:

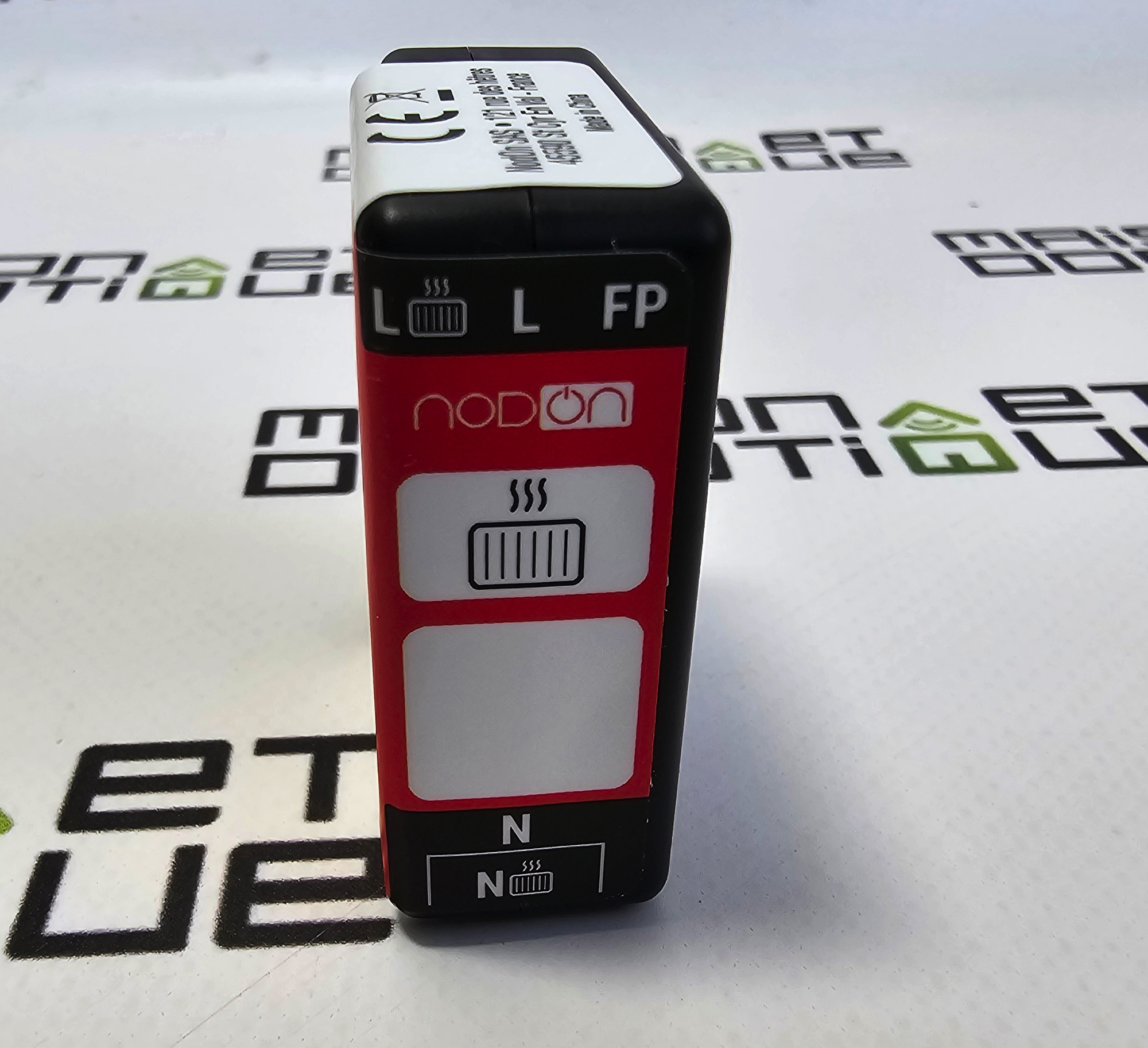

Détail important: le module dispose d'un étiquetage sur la tranche, qui permettra de l'identifier dans un tableau électrique:

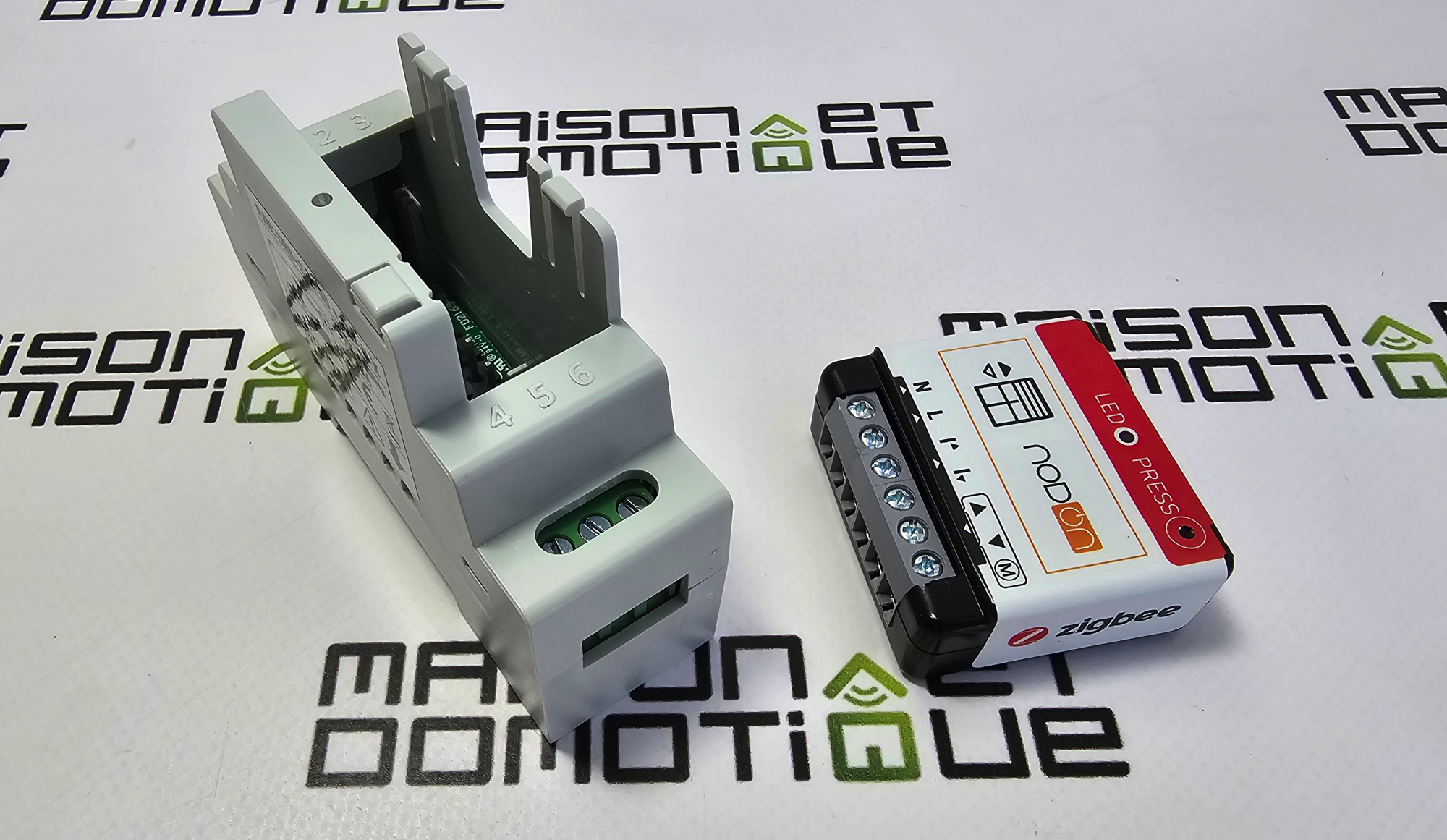

En effet, les derniers modules du fabricant peuvent être associés à un petit accessoire qui donne la possibilité d'utiliser le micro module en mode rail din dans un tableau électrique:

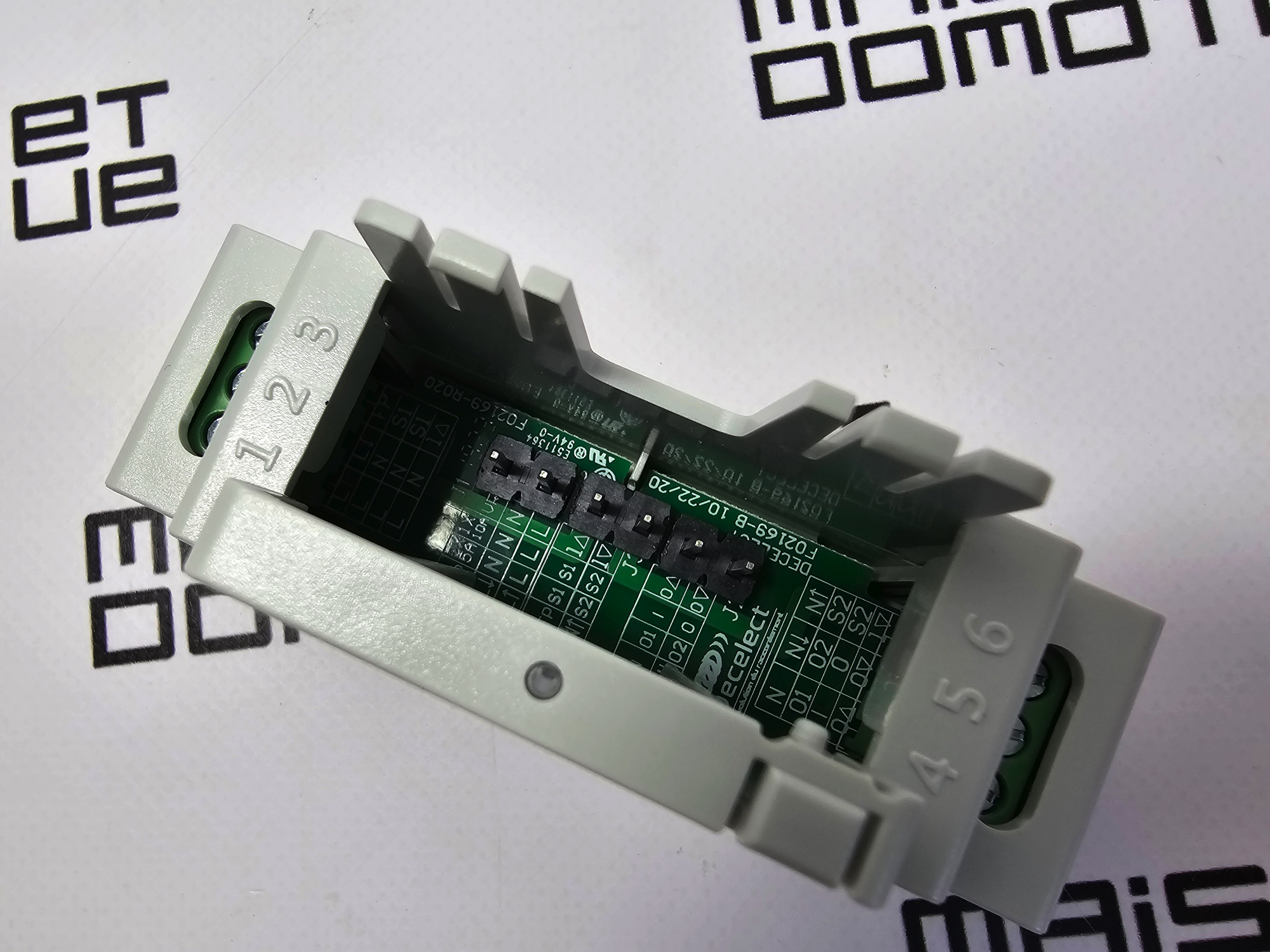

Cet accessoire dispose de la connectique nécessaire pour accepter tous les micro modules du fabricant:
Il suffit d'insérer le micro module dans l'adaptateur, et serrer les vis du bornier sur le côté du module rail din:

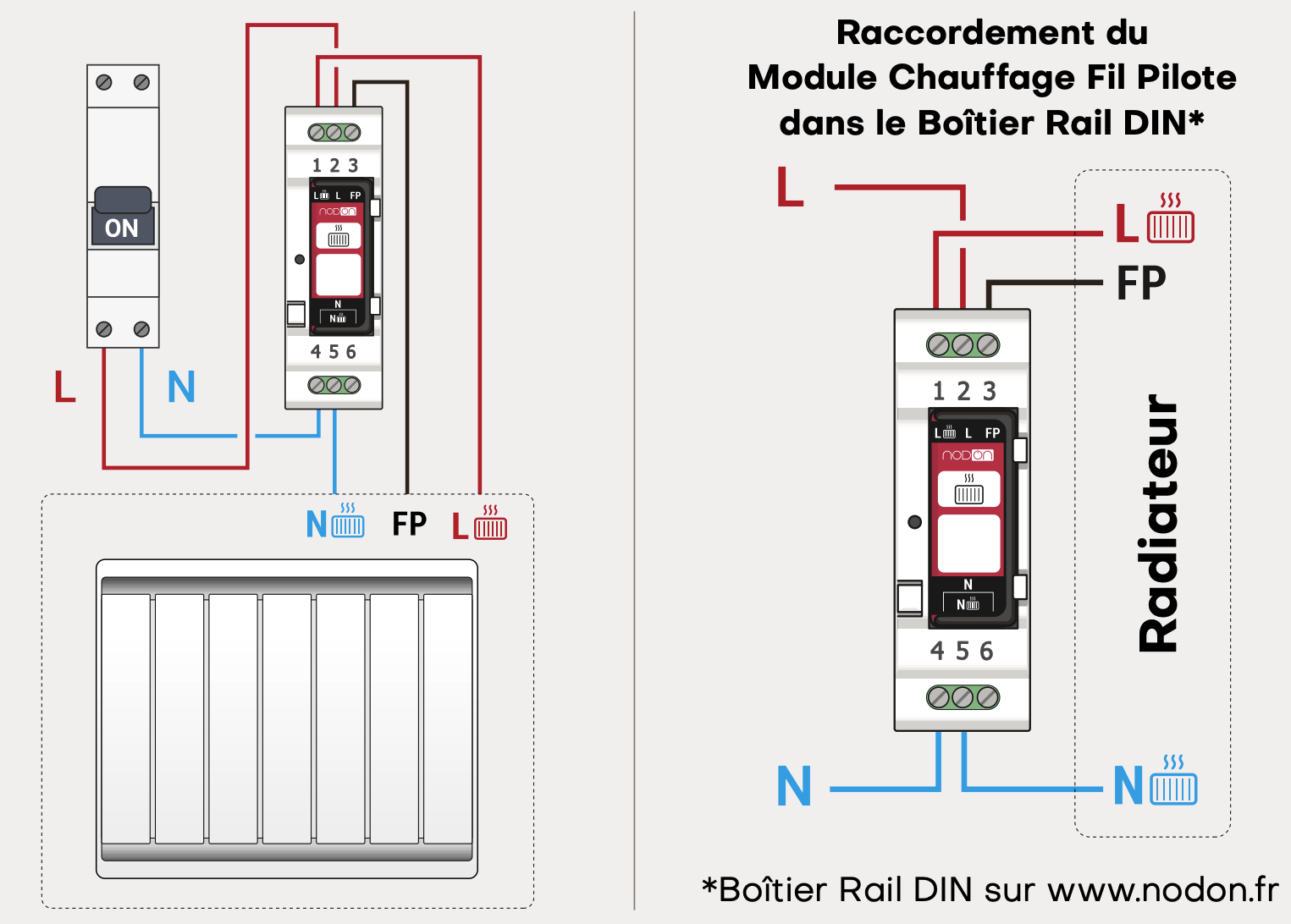

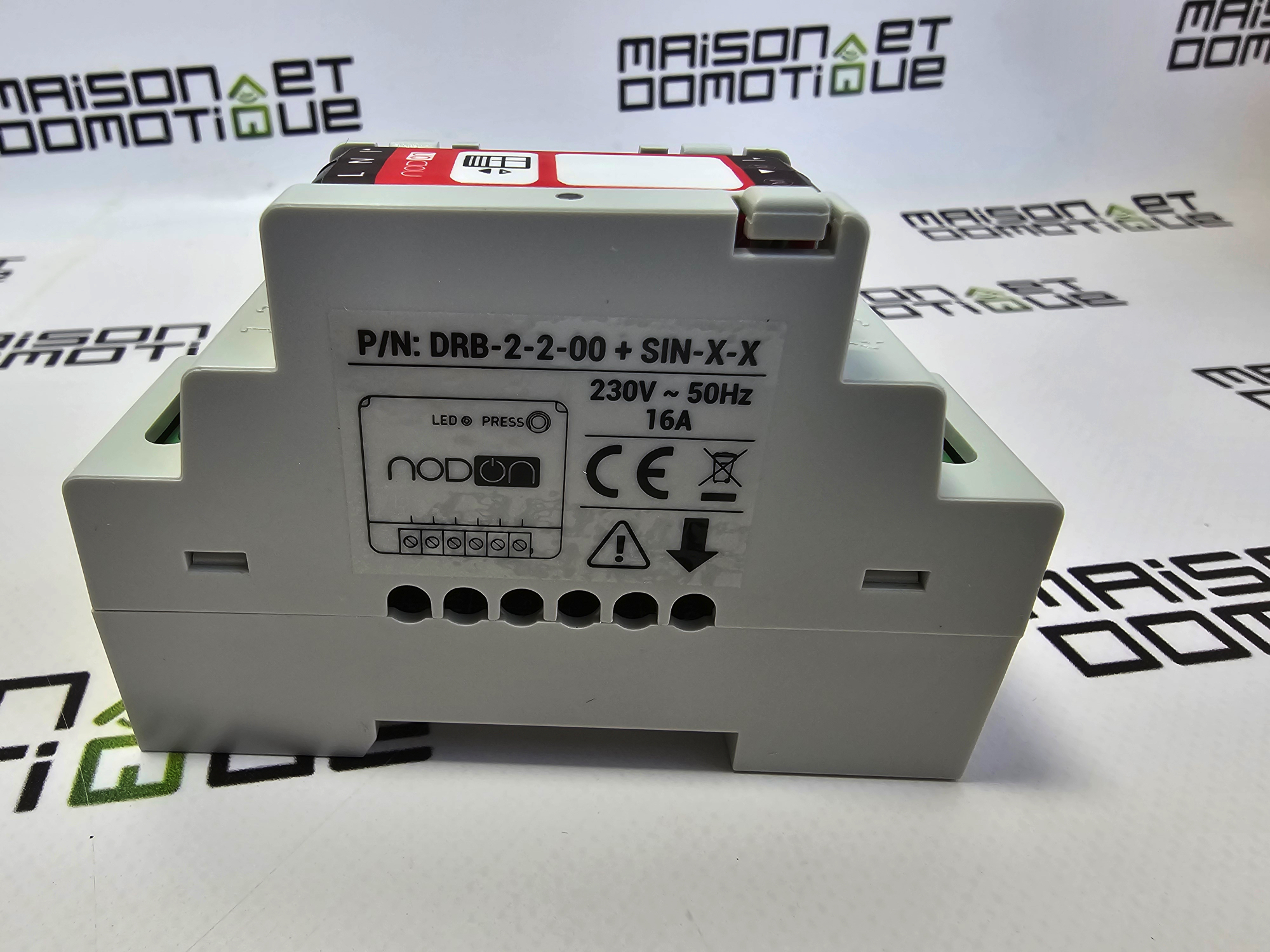

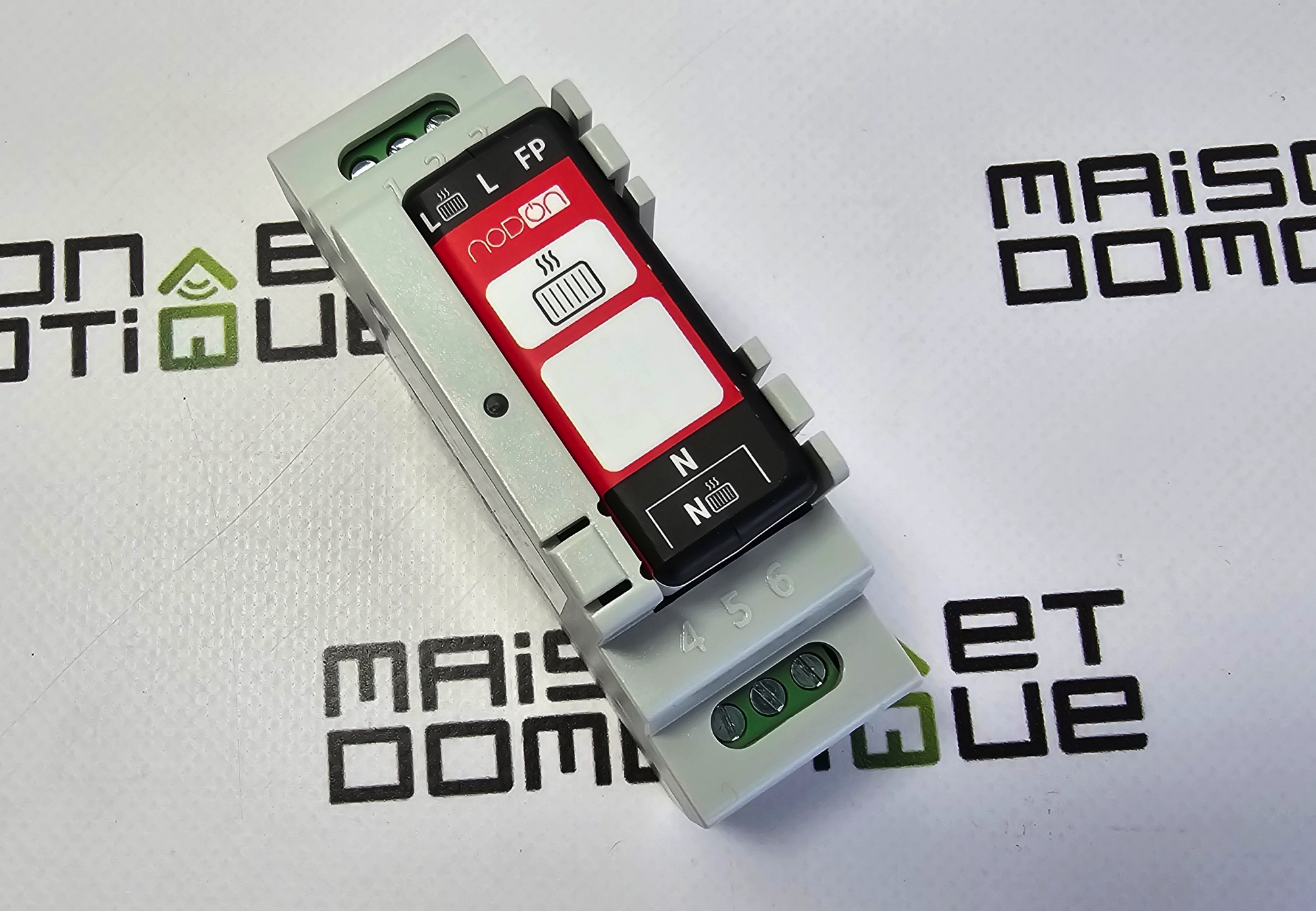

Et nous voilà avec un module fil pilote ZigBee au format rail DIN ! L'étiquetage laisse ainsi apparaitre la légende du bornier à respecter pour le branchement, ainsi qu'un emplacement pour annoter le module:
Un système vraiment astucieux ! D'autant que la led du module est reportée sur le côté gauche de l'adaptateur, tout comm le bouton d'appairage en bas à gauche. Une intégration parfaite dans le tableau électrique, qui conserve toutes les possibilités du module sans avoir besoin de le redémonter.
Passons donc à la pratique, avec son installation
Installation du micro module fil pilote Nodon
Ce module SIN-4-FP-21 peut donc être installé de deux façons différentes: directement derrière le radiateur électrique à piloter, ou bien dans le tableau électrique, quand les fils pilotes y arrivent.
Attention : Avant de travailler sur l'alimentation électrique, assurez-vous que le compteur est éteint ! Nous travaillons ici sur du 230V, ce qui peut être fatal en cas de mauvaise manipulation. En cas de doute, faites appel à un professionnel.

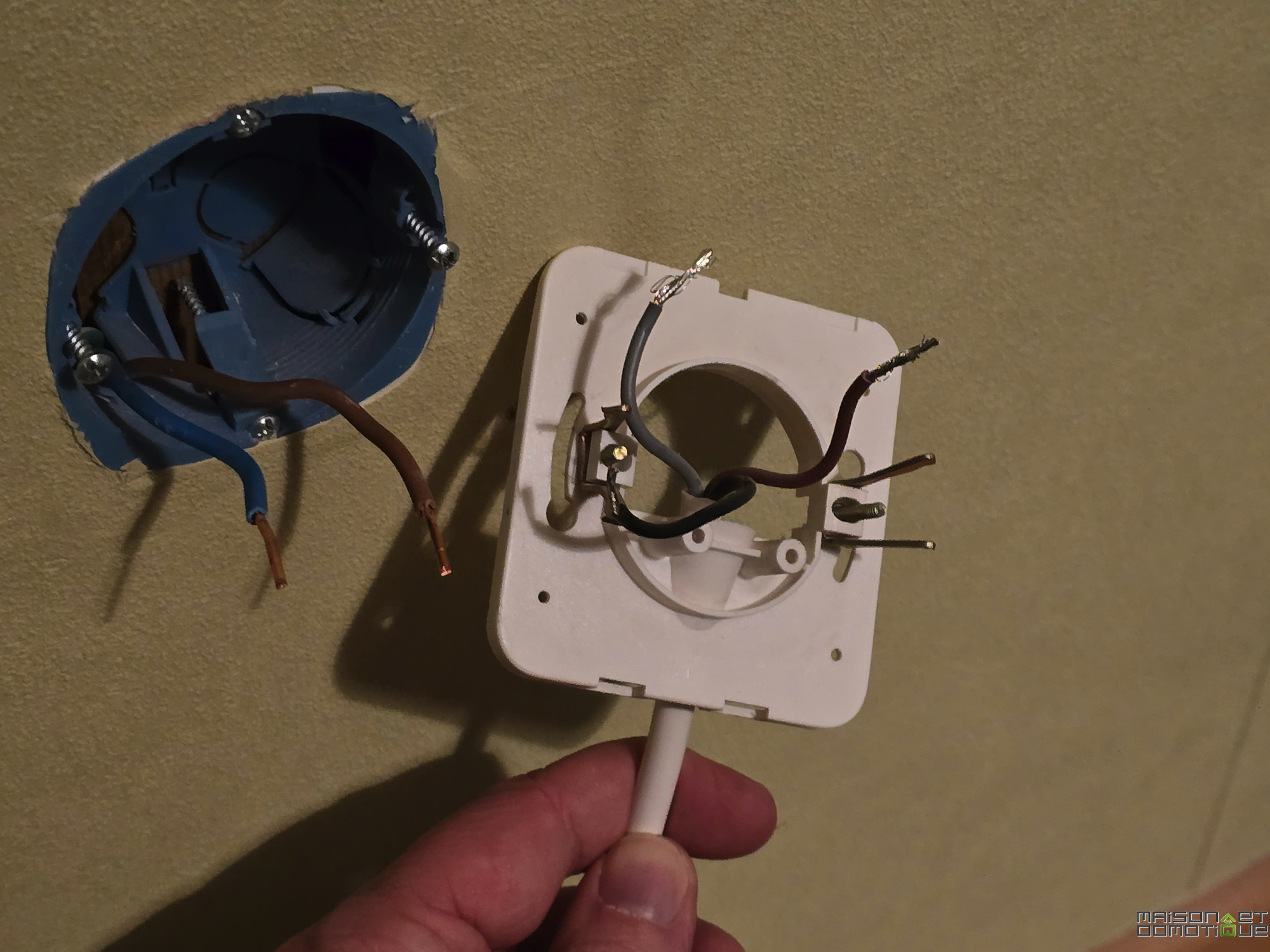

La majorité de mes radiateurs ont été équipés du micro module Nodon fil pilote ZigBee directement dans leur boite d'encastrement. Il suffit de démonter le radiateur, et débrancher les câbles en place:

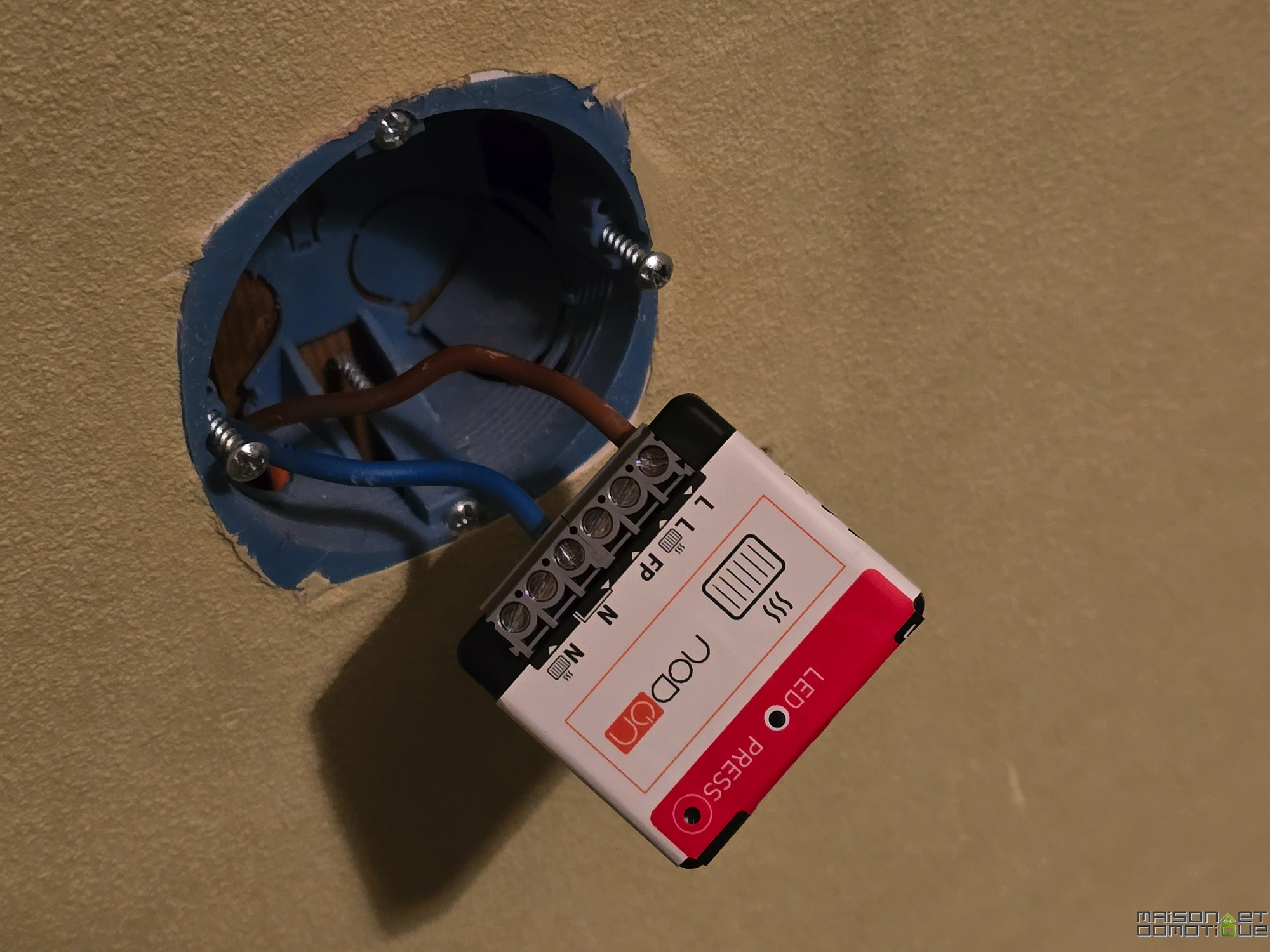

On branche alors les arrivées phase et neutre sur le micro module fil pilote:

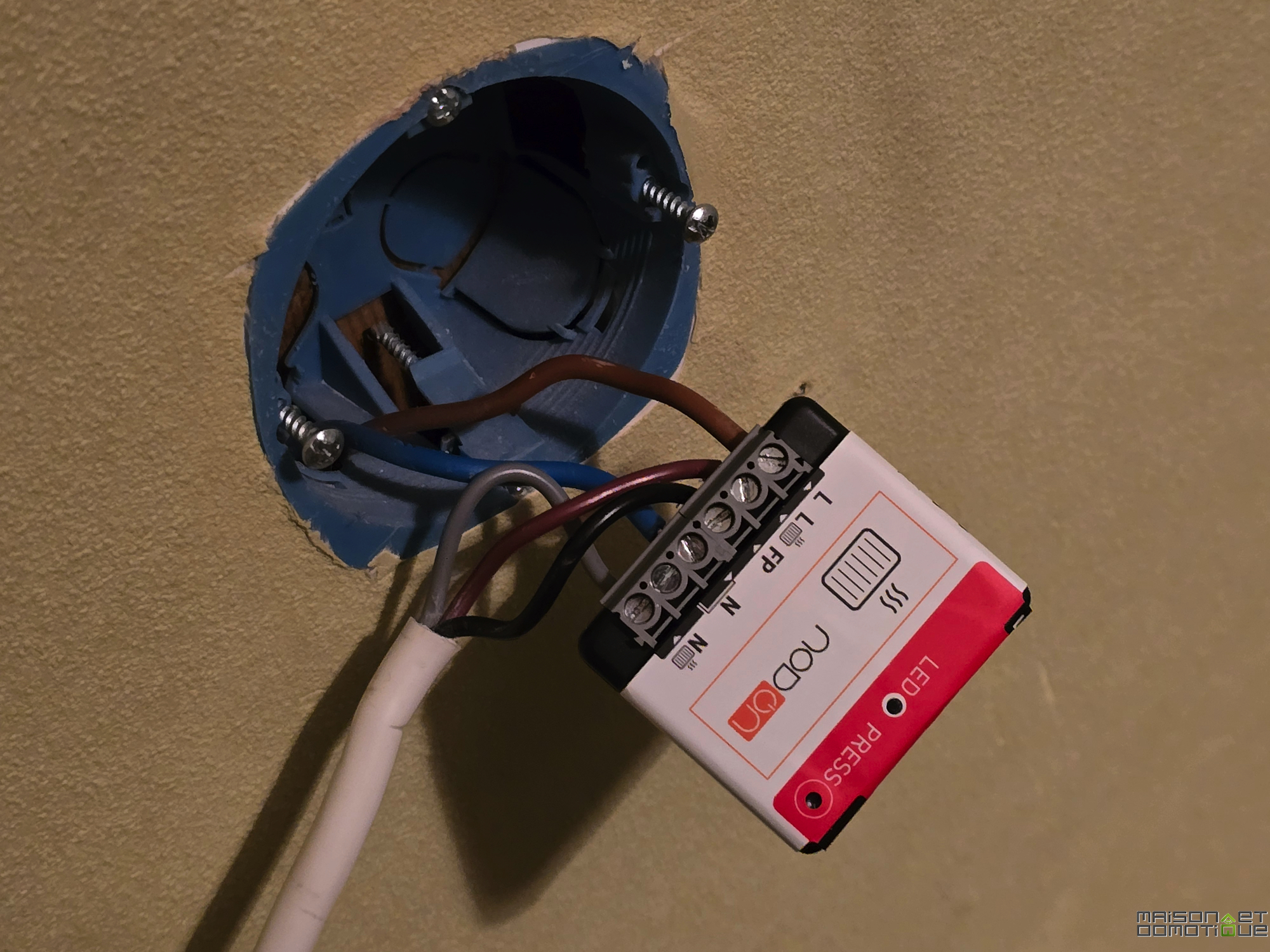

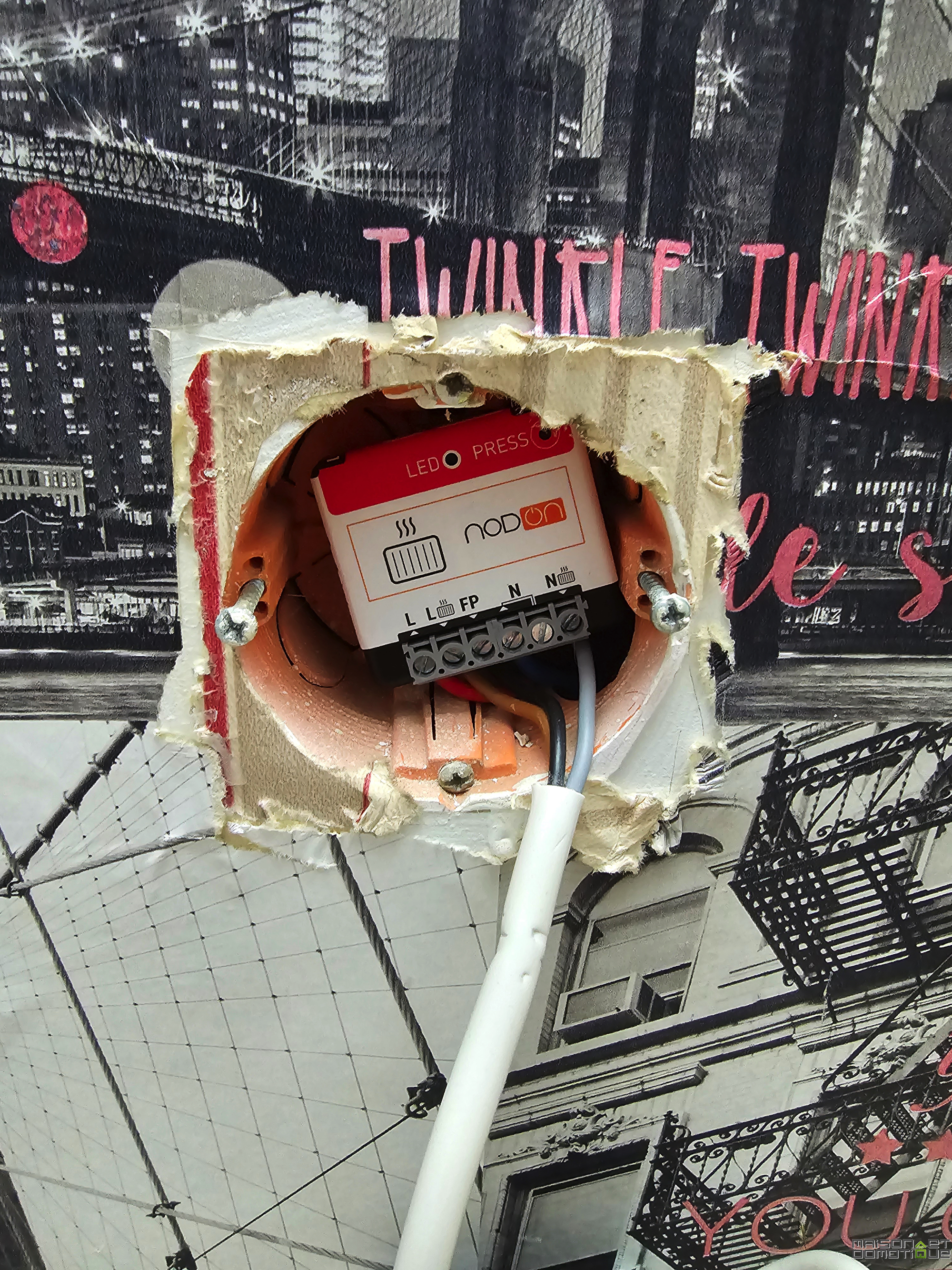

On vient ensuite brancher la phase et le neutre du radiateur directement sur le micro module, puis son fil pilote (généralement noir):

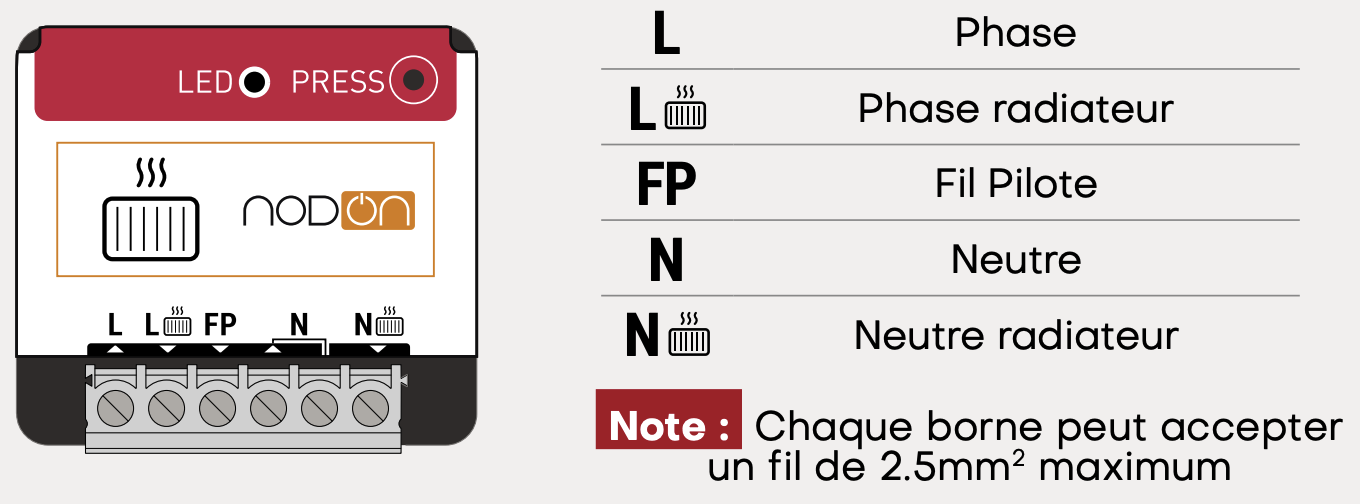

Le bornier dispose d'une légende claire, qui évite de devoir s'équiper de la notice. Il suffit d'avoir le micro module et un tournevis, et suivre les indications.

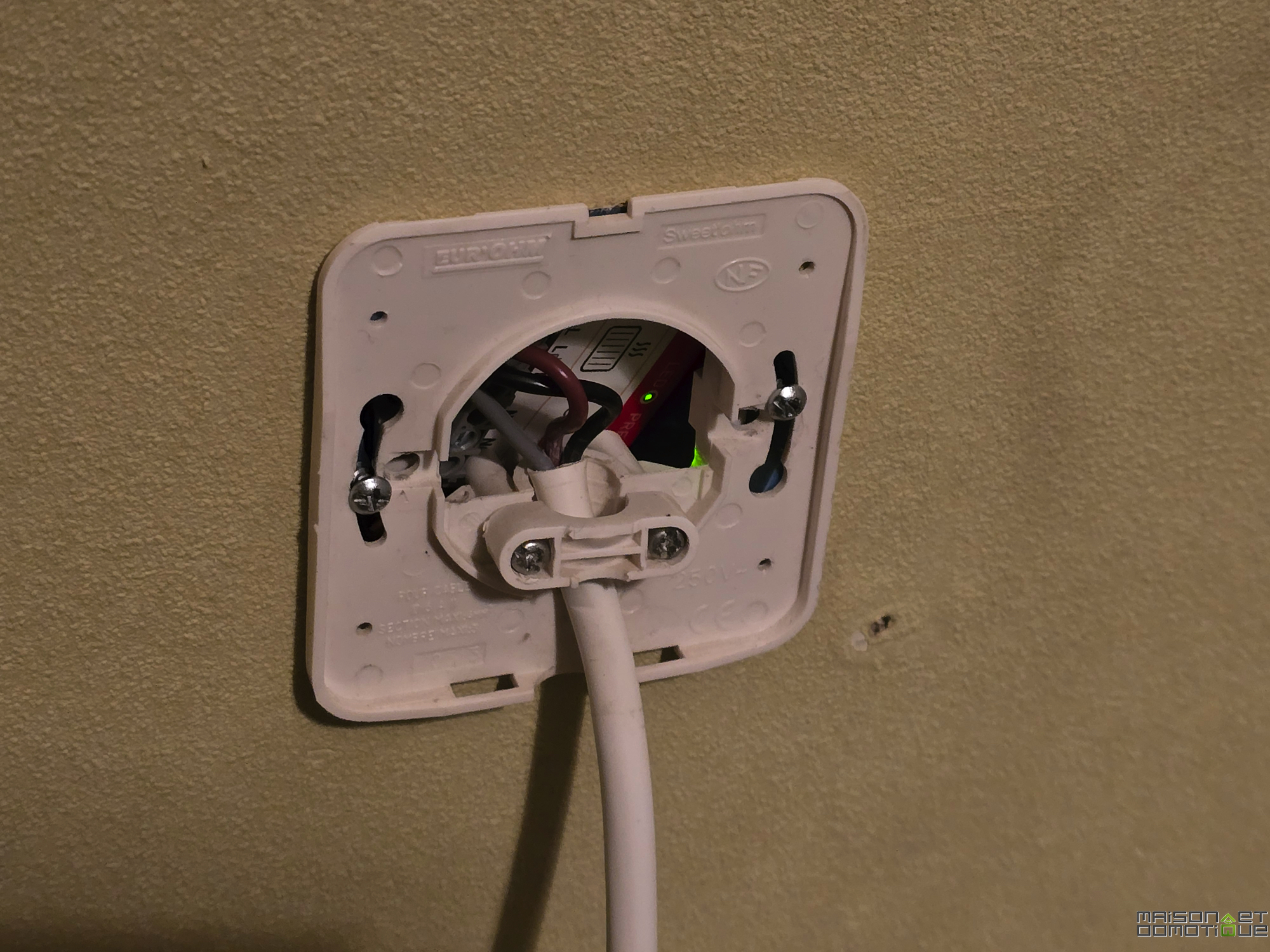

On peut alors refermer l'ensemble. On appréciera la taille compacte du micro module, qui permet de passer sans (trop) de problèmes dans une boite d'encastrement standard. Si vous pouvez utiliser une boite de 50mm de profondeur, c'est toujours plus confortable, bien sûr ;-)

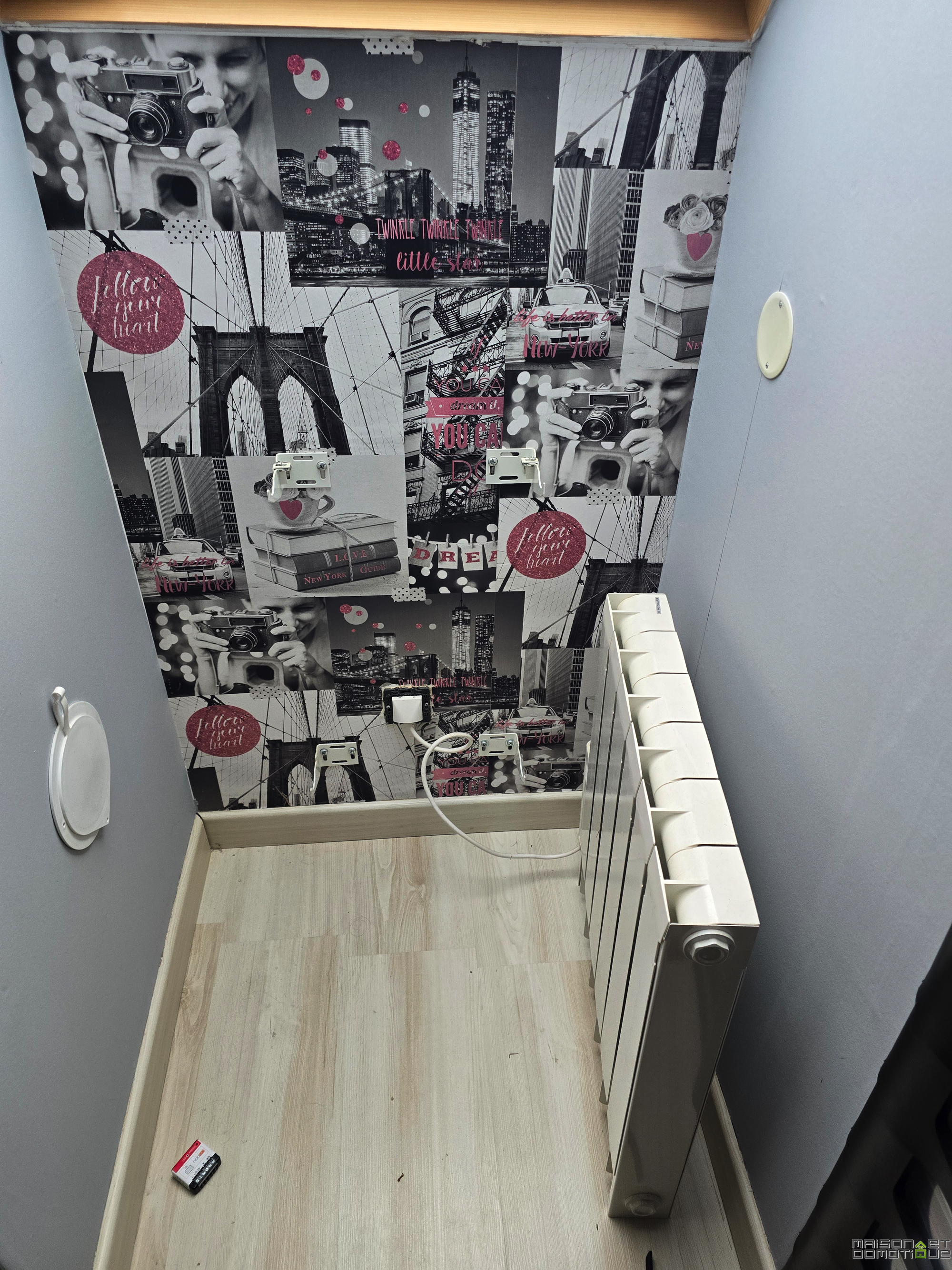

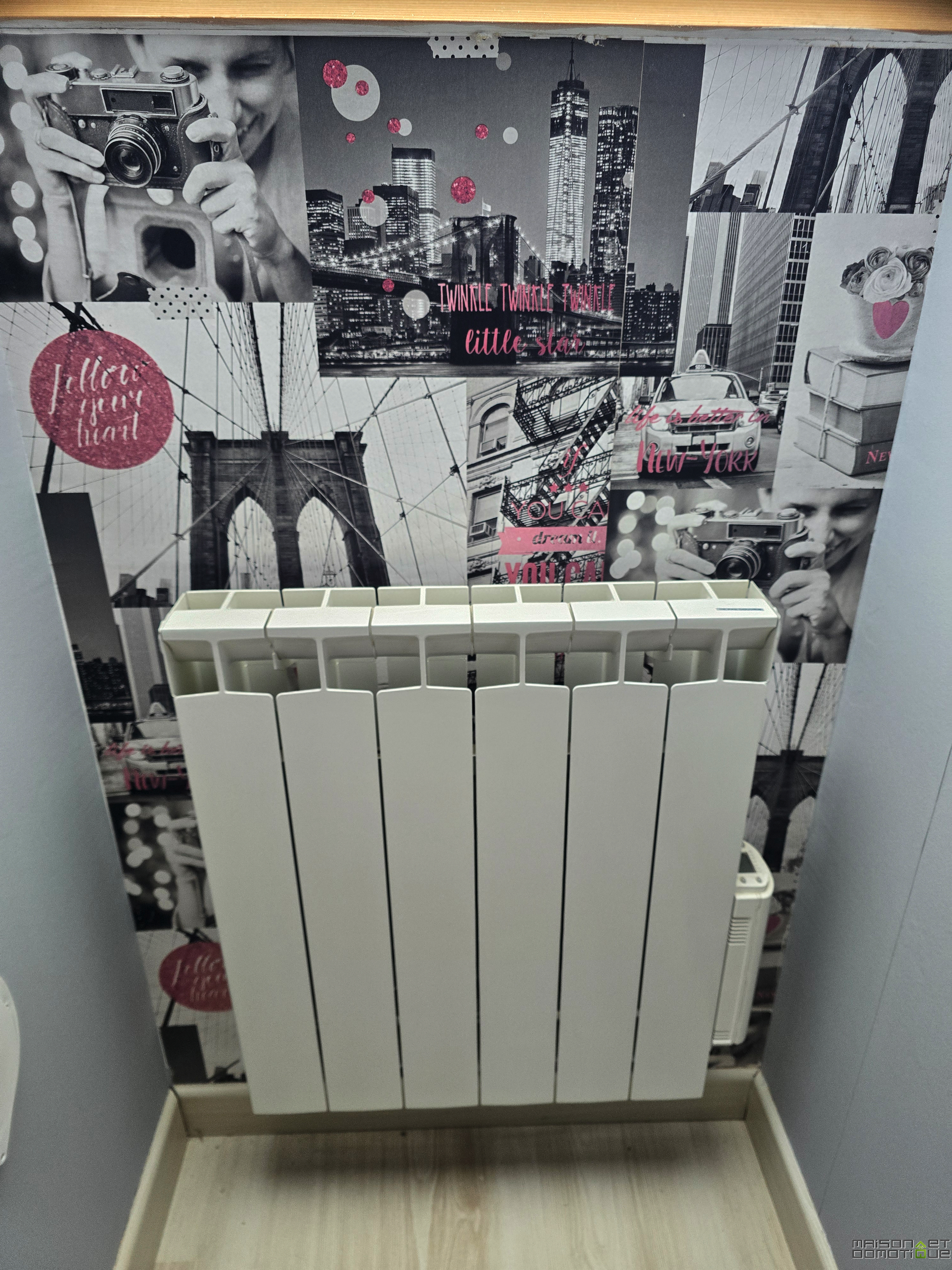

J'ai ainsi fait l'installation dans les différentes chambres:
Un radiateur électrique se démonte normalement facilement, l'installation du micro module prend ainsi 5 à 10min maximum par radiateur.
Pour la partie séjour, étant donné que j'ai plusieurs radiateurs pour cette grande pièce, j'ai opté pour une installation directement dans le tableau électrique, ce qui permet de piloter tous les radiateurs comme s'il s'agissait d'un seul. C'est plus simple, et plus économique également, puisqu'un seul micro module suffit.

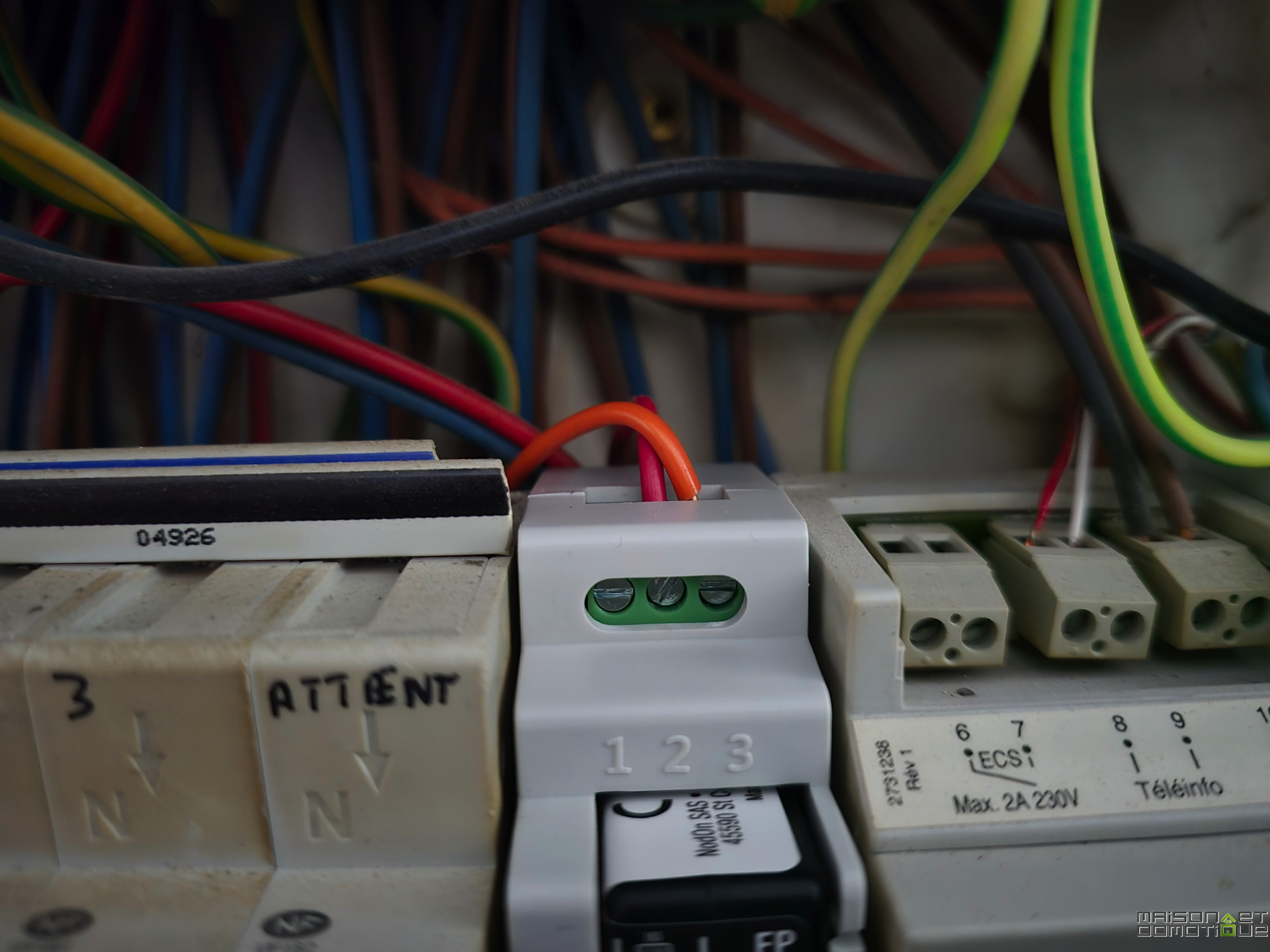

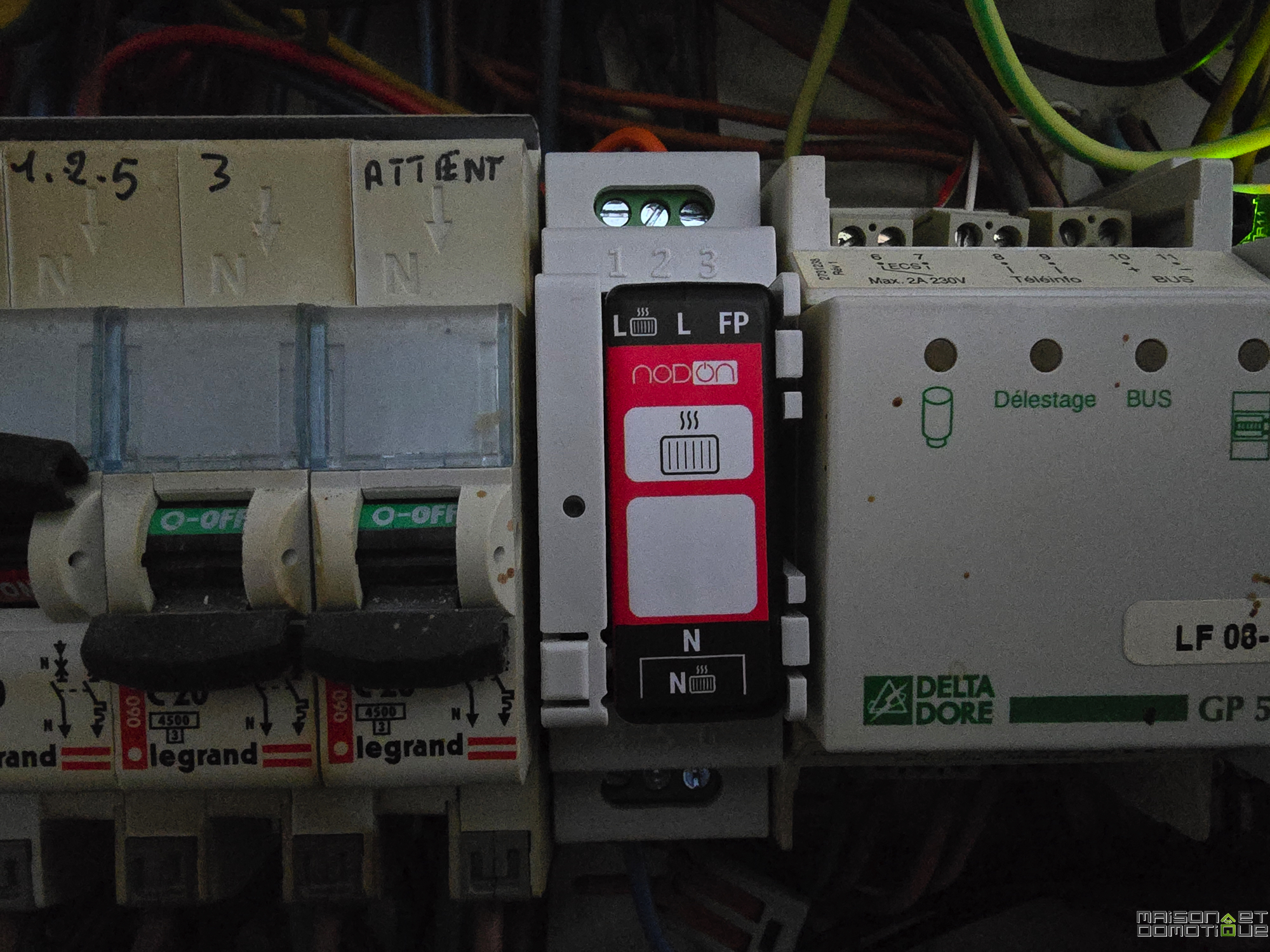

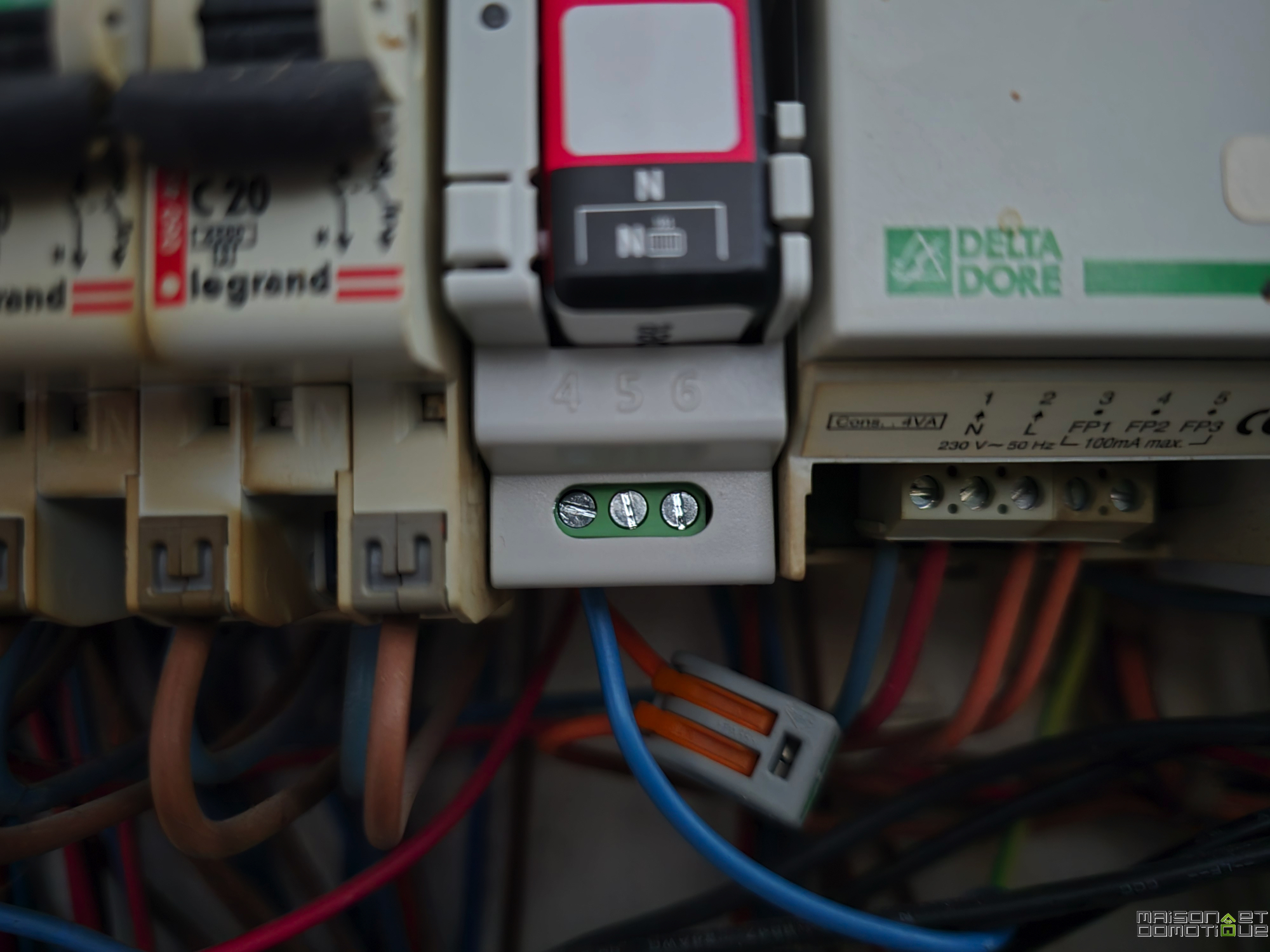

On met donc en place le micro module dans le tableau électrique, puis on raccorde la phase, le neutre, et le fil pilote.
Attention: en fonction de comment est câblé le tableau électrique, il sera peut être difficile de raccorder la phase et le neutre alimentant les radiateurs, plusieurs appareils pouvant être branchés sur un même disjoncteur. Chez moi j'ai par exemple les radiateurs du séjour et de la chambre parentale sur le même disjoncteur, difficile donc de les séparer. Le principal est de pouvoir piloter le fil pilote de la zone qu'on souhaite contrôler. Dans le pire des cas, on n'aura pas le suivi de consommation électrique, c'est tout, mais on pourra au moins contrôler les ordres des radiateurs.

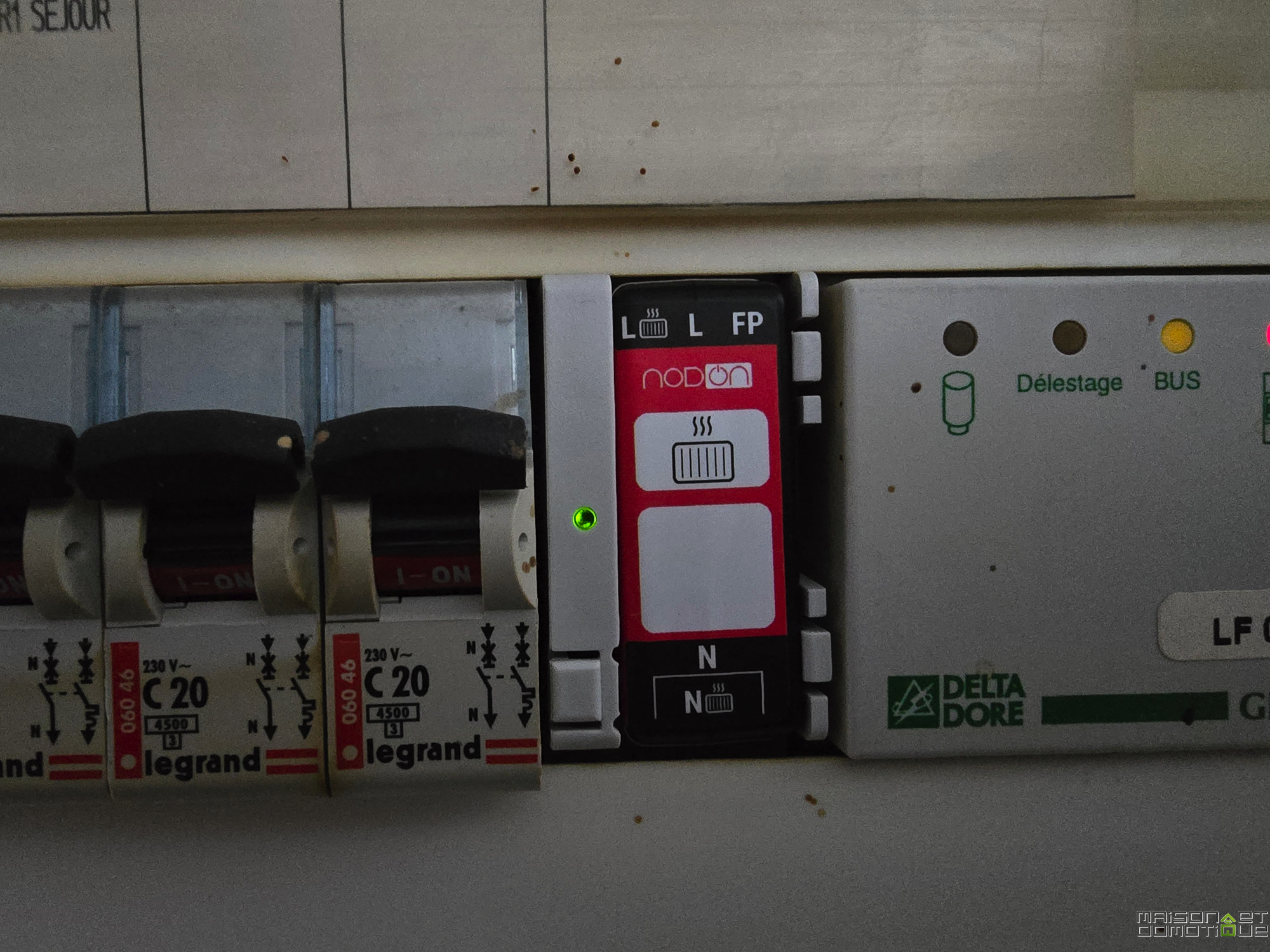

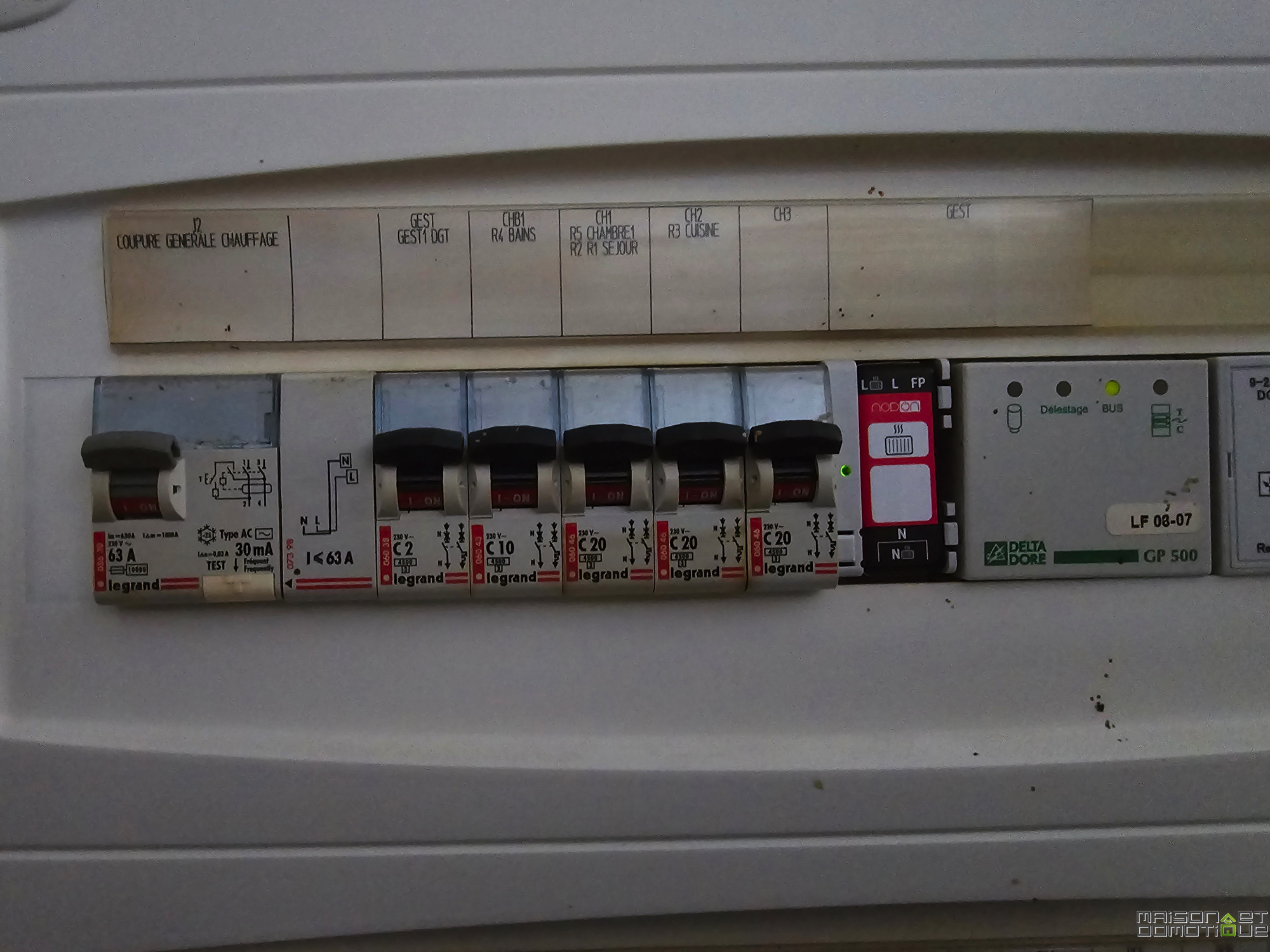

On peut ensuite refermer le tableau électrique:
Voilà nos modules en place ! Voyons maintenant comment cela se passe dans le système domotique.
Intégration domotique
Attention: pour que cela soit plus simple, notamment concernant les modules installés derrière les radiateurs, il est préférable de faire leur inclusion dans le système domotique avant l'installation physique des modules à leur place définitive.
Installation dans Jeedom
J'ai testé les modules sur la box domotique Jeedom Luna, qui est nativement compatible avec le ZigBee. L'ajout se fait très simplement: on passe la box en mode inclusion, on branche le module, celui ci est automatiquement détecté et reconnu:
On lui donne un nom, on le place dans une pièce, et on l'active. Toutes les commandes sont créées automatiquement:
On les retrouve d'ailleurs sur un widget: nous avons les 6 ordres du fil pilote, le mode en cours, la consommation du radiateur, la puissance en cours, et même la qualité de réception radio.
Bien sûr, il est possible ensuite de personnaliser l'affichage comme on le souhaite, et de l'intégrer dans des scénarios, ou même le plugin thermostat que nous avions vu, pour piloter intelligemment toute sa maison.
Installation dans Home Assistant

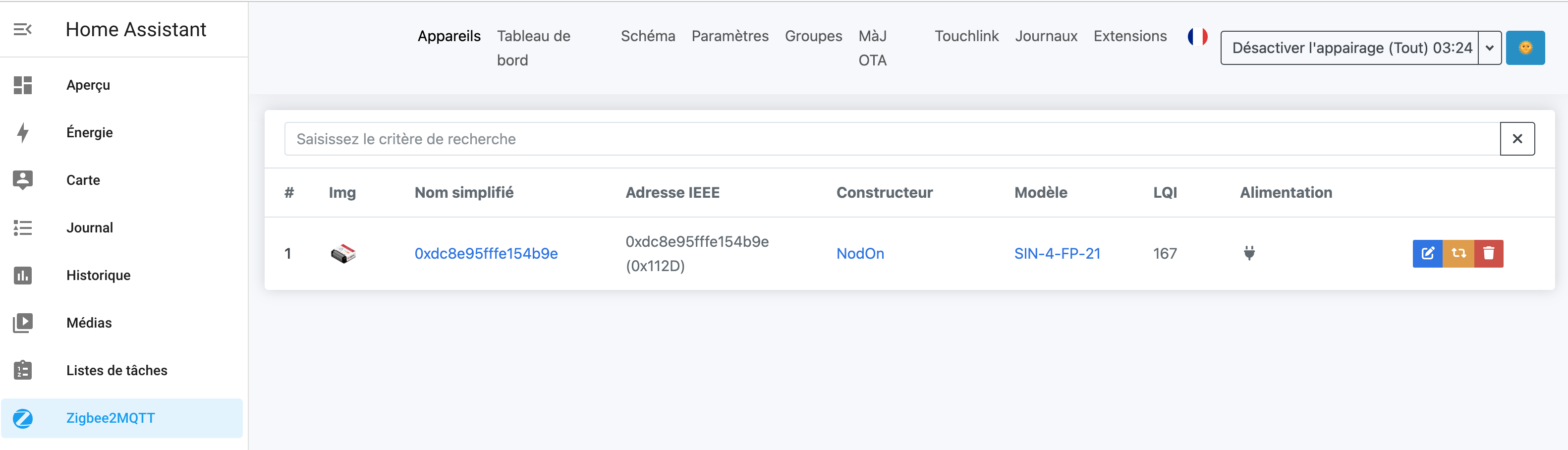

L'installation dans Home Assistant est toute aussi simple. J'utilise ici ZigBee2MQTT intégré à Home Assistant. On lance l'appairage, on branche le module, et celui ci est détecté et reconnu après quelques secondes:

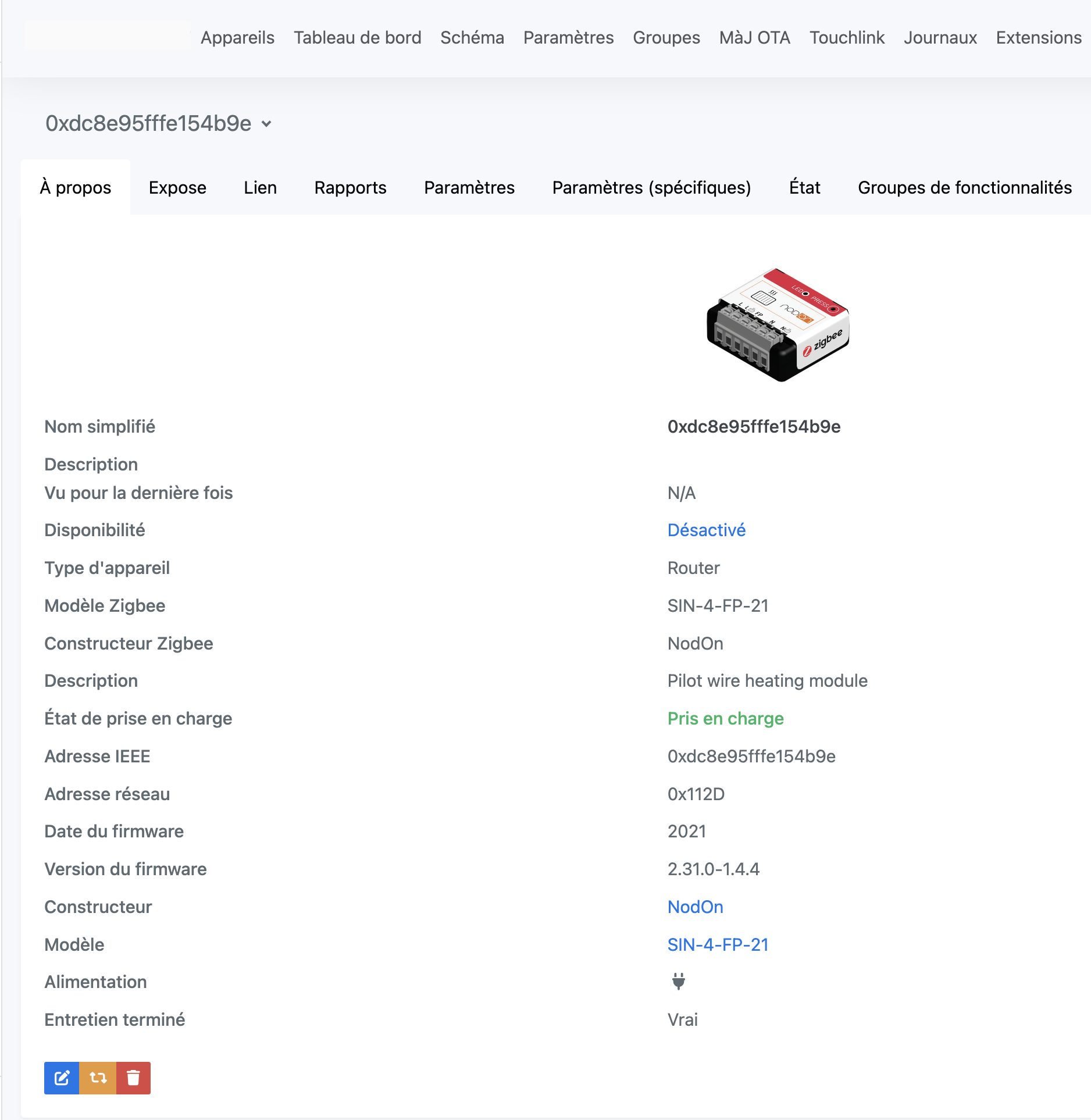

Comme on le voit le module SIN-4-FP-21 est parfaitement supporté par ZigBee2MQTT:

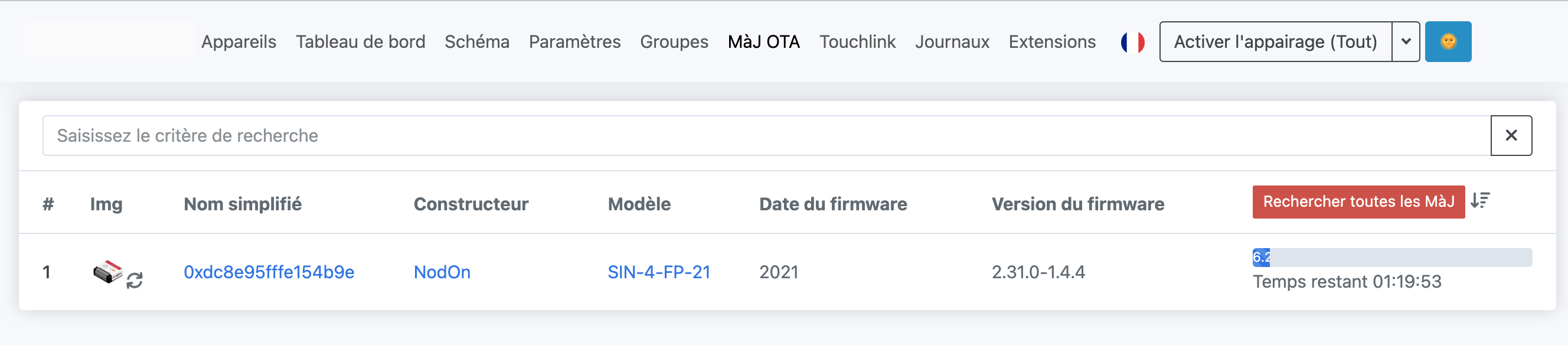

Il est d'ailleurs également possible d'y faire la mise à jour du module directement via l'interface:

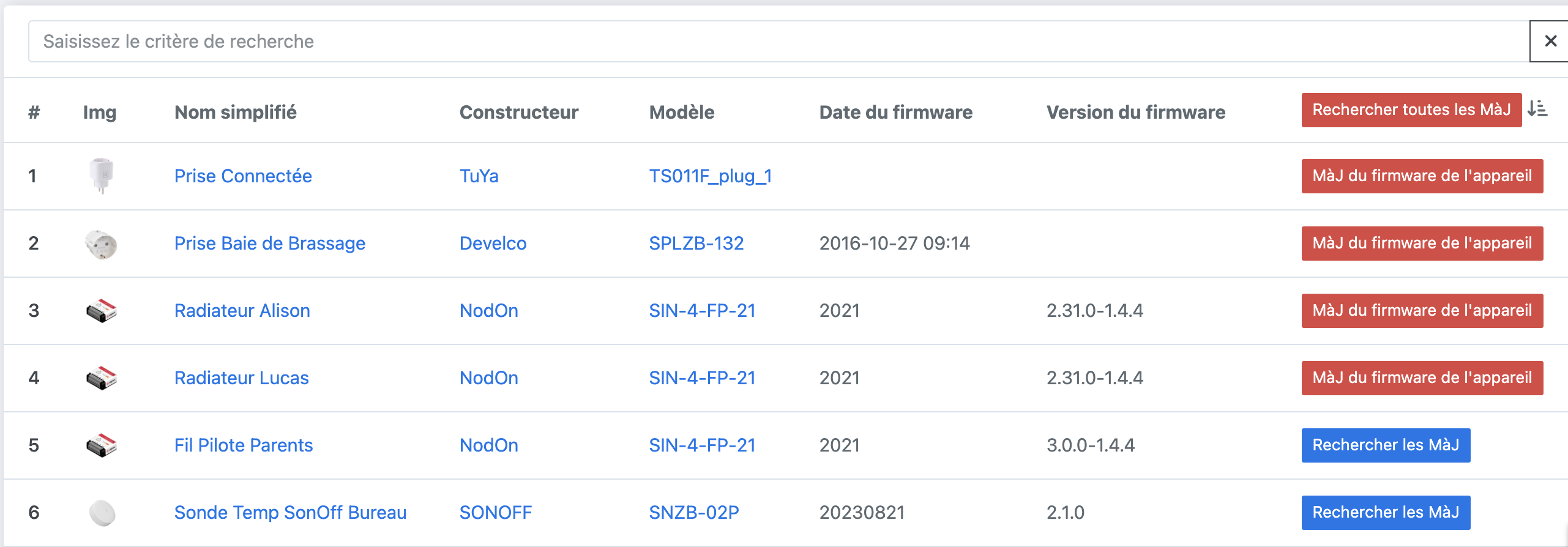

ZigBee2MQTT liste en effet automatiquement toutes les mises à jour possibles des périphériques ZigBee:
Nodon propose également une application mobile pour faire la mise à jour de ses modules en Bluetooth si on préfère (c'est également plus rapide que via la mise à jour ZigBee OTA).

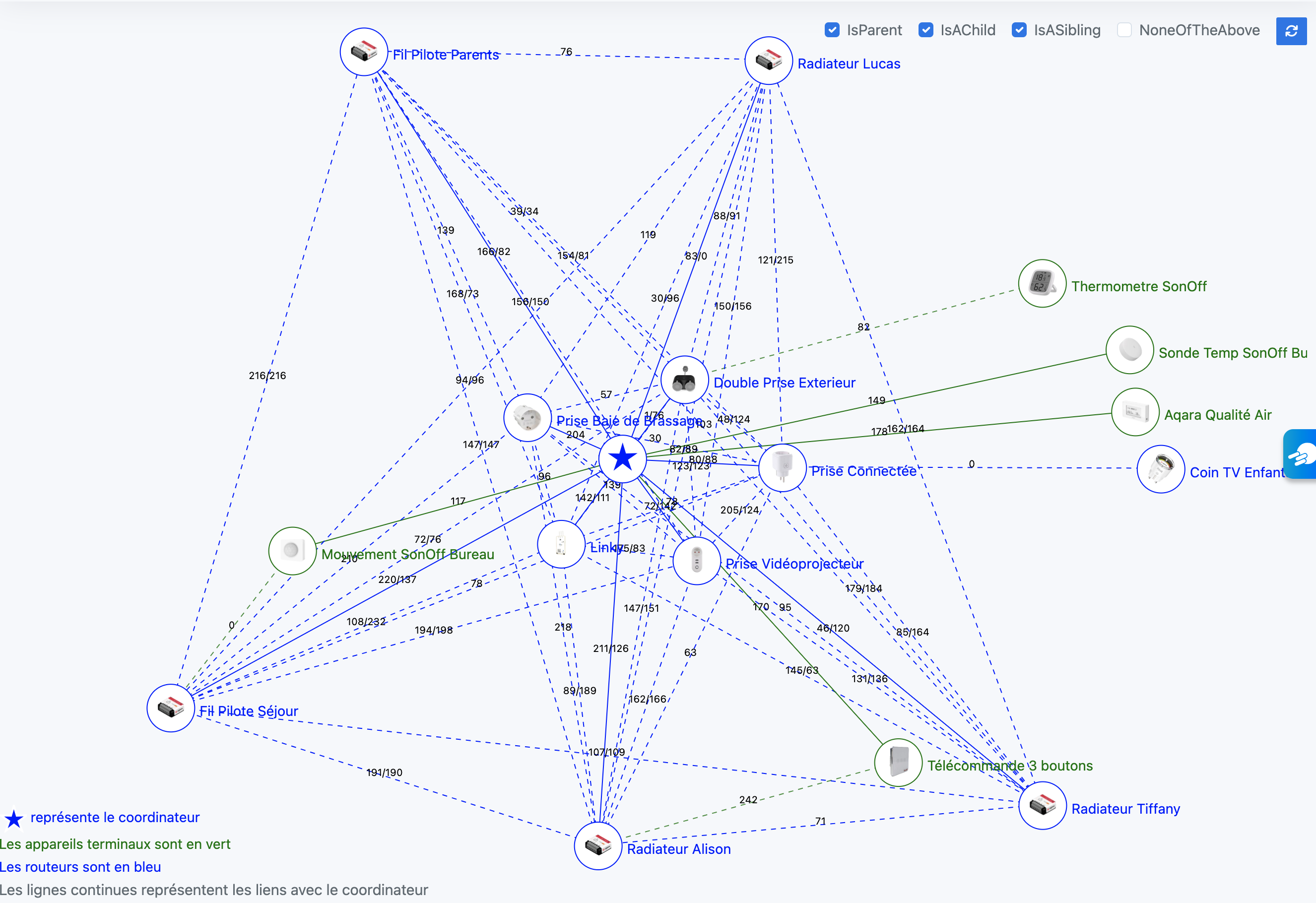

Détail important: ce module étant branché sur secteur, il sert également de répéteur au sein du réseau ZigBee. Et comme généralement on a au moins un radiateur par pièce, cela permet de parfaitement couvrir tout le logement en ZigBee. On le voit d'ailleurs très bien dans la cartographie proposée par ZigBee2MQTT, où chaque module fil pilote relaie également les infos de plusieurs autres modules:
On peut ensuite faire la présentation qu'on souhaite dans Home Assistant. Ici j'ai fait une présentation assez simple pour chaque pièce, affichant la température, l'humidité et la qualité de l'air grâce aux modules Netatmo et Aqara. On retrouve juste en dessous la liste déroulante pour choisir l'ordre du fil pilote à appliquer, ainsi que la consommation instantanée du radiateur:
On peut bien sûr intégrer ces commandes dans des scénarios pour automatiser la gestion du chauffage, ou encore les intégrer dans un plugin thermostat comme l'excellent Versatile Thermostat par exemple, qui permettra de tenir compte de l'inertie de la maison, de la présence des occupants, des éventuelles fenêtres ouvertes, etc.
Ce module est bien sûr compatible avec bien d'autres solutions, ce ne sont ici que deux exemples. Nodon met à disposition un tableau de compatibilité à vérifier avant de vous équiper.
Conclusion
Nodon nous propose là un micro module fort attendu ! Il n'existe à ma connaissance aucun équivalent en ZigBee. Qubino avait réalisé un module semblable il y a quelques années, mais sur le protocole Z-Wave. En ZigBee, protocole qui se démocratise de plus en plus, il n'existait rien pour contrôler facilement un radiateur électrique. Nodon s'est donc attelé à la tâche, et le résultat est même au dessus de nos espérances: nous avons un micro module suffisamment compact pour l'insérer assez facilement dans une boite d'encastrement, facile à câbler grâce à un bornier prenant toutes les connectiques en charge, et qui permet en plus de suivre la consommation électrique de chaque radiateur, poste important dans la consommation du foyer. Bref, si vous avez des radiateurs électriques pour vous chauffer, ne vous posez même pas la question, d'autant qu'à 39,99€, ce module est proposé à un tarif tout à fait correct !
