Réalisation de mon multiroom audio à base de Raspberry Pi et Hifiberry

1.2 Conception d’un boitier rack pour raspberry pi

7 Raspberry c’est bien, mais même si je gagnais en câbles, il en restait encore pas mal, entre les alimentations, les câbles ethernet, et les câbles des enceintes. J’ai donc réfléchi à une façon de ranger tout ça proprement, et quitte à avoir une imprimante 3D, j’ai donc décidé de me lancer dans la réalisation de mon boitier adapté aux besoins. J’ai donc créé mon modèle dans Google Sketchup, pour ranger 7 Raspberry, mais également un switch ethernet 8 ports:

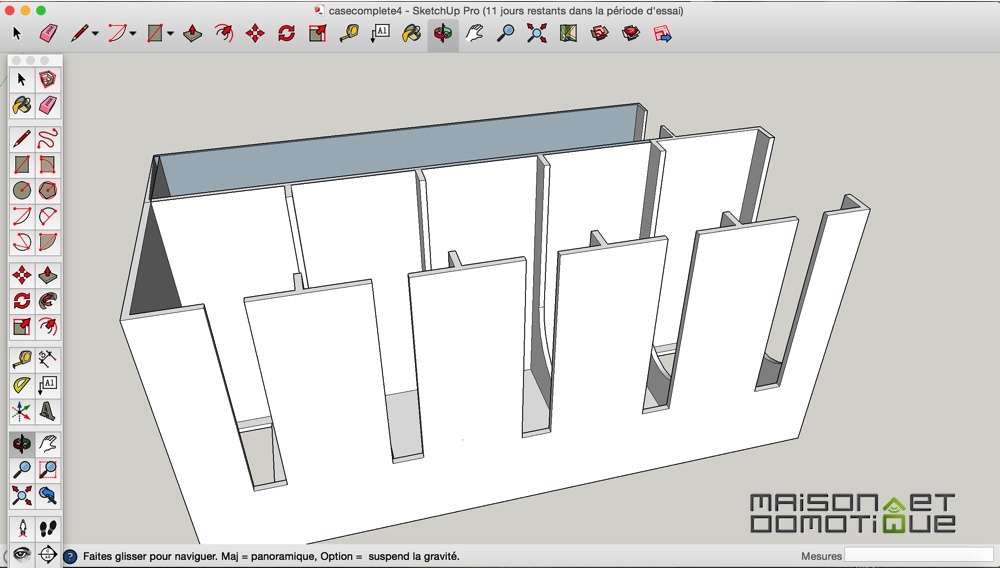

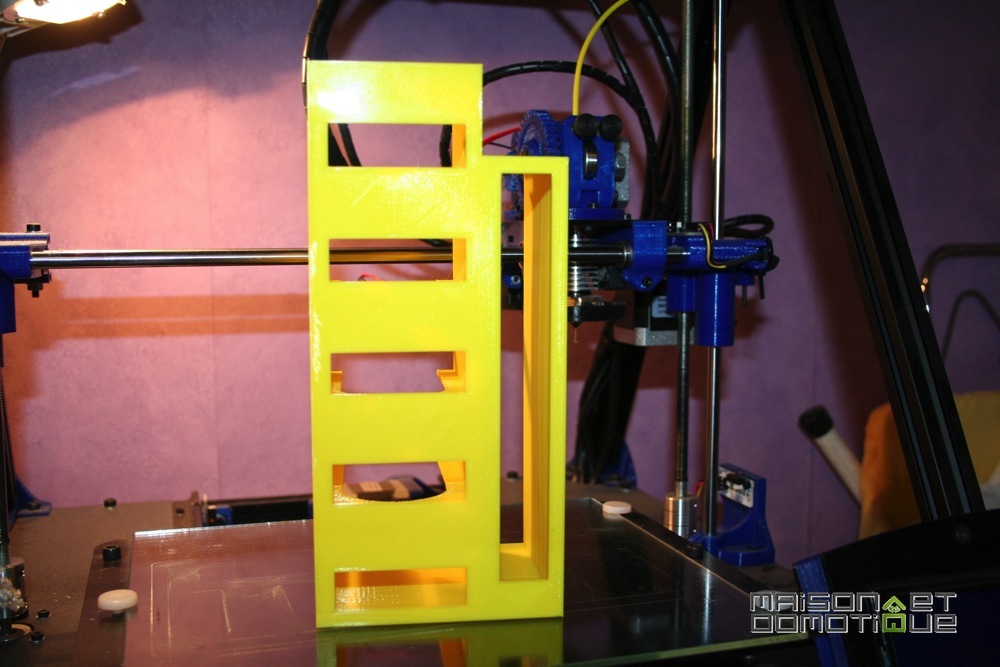

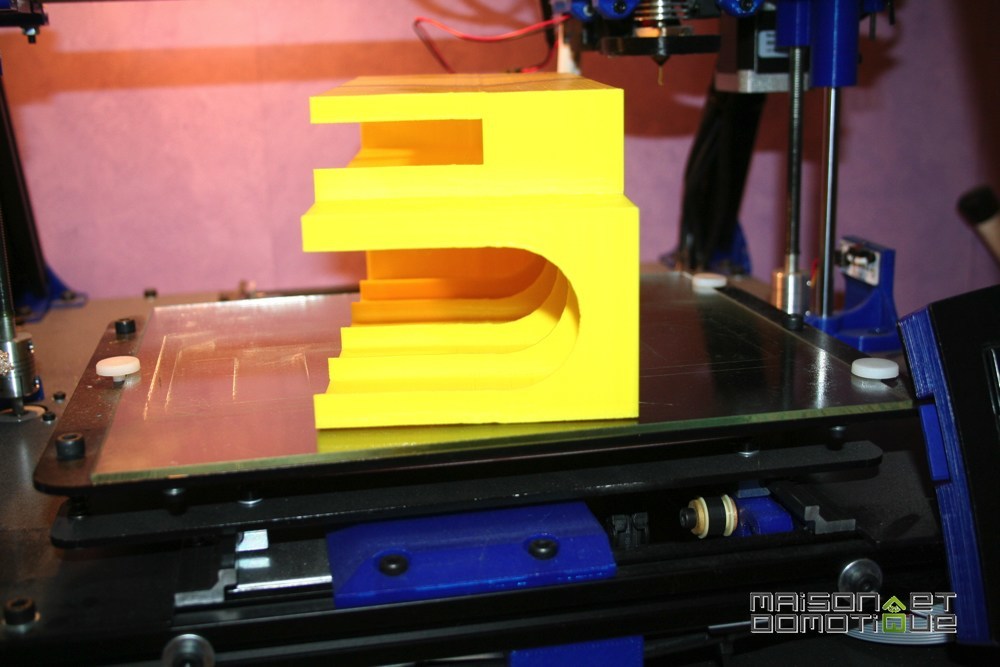

plan_3D_rack_1Même si ma BCN3D+ dispose d’un grand plateau, j’ai dû réaliser le boitier en deux fois, soit environ 20h d’impression. Au final, j’ai obtenu ça pour le boitier principal:

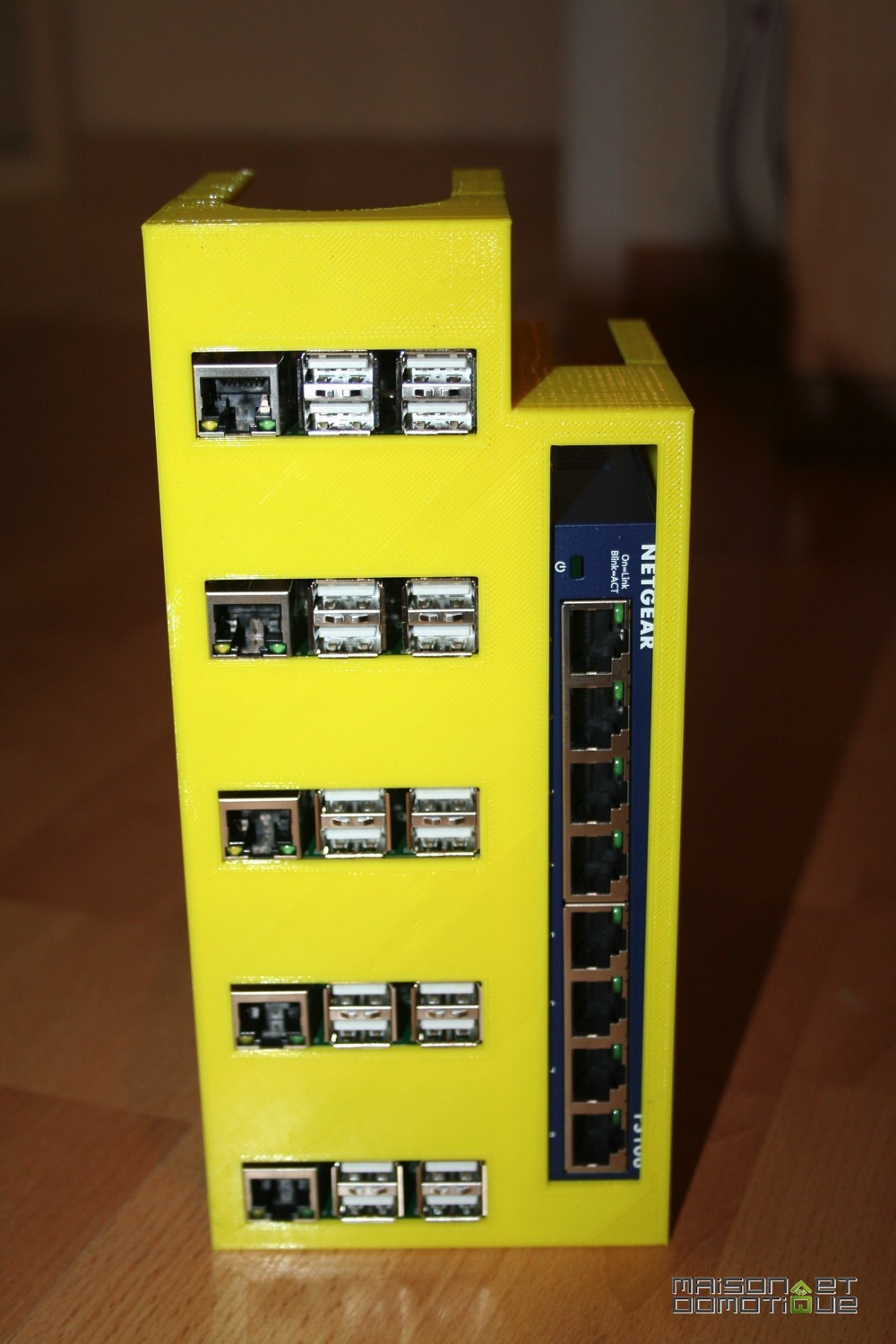

multiroom_hifiberry_48A l’avant seront accessibles le port ethernet des raspberry et les ports Usb, même si ces derniers ne seront pas utilisés ici.

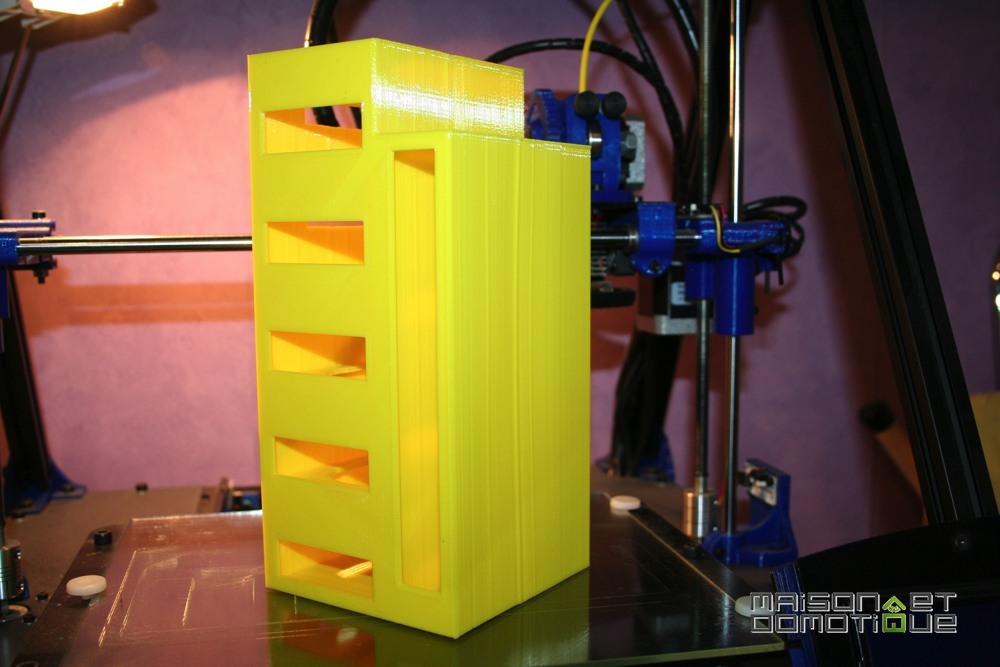

multiroom_hifiberry_49Les ouvertures sur le côté sont prévues pour le passage des câbles audio et de l’alimentation. Les prises HDMI, jack, etc… du raspberry sont cachées, car je n’en ai pas l’utilité.

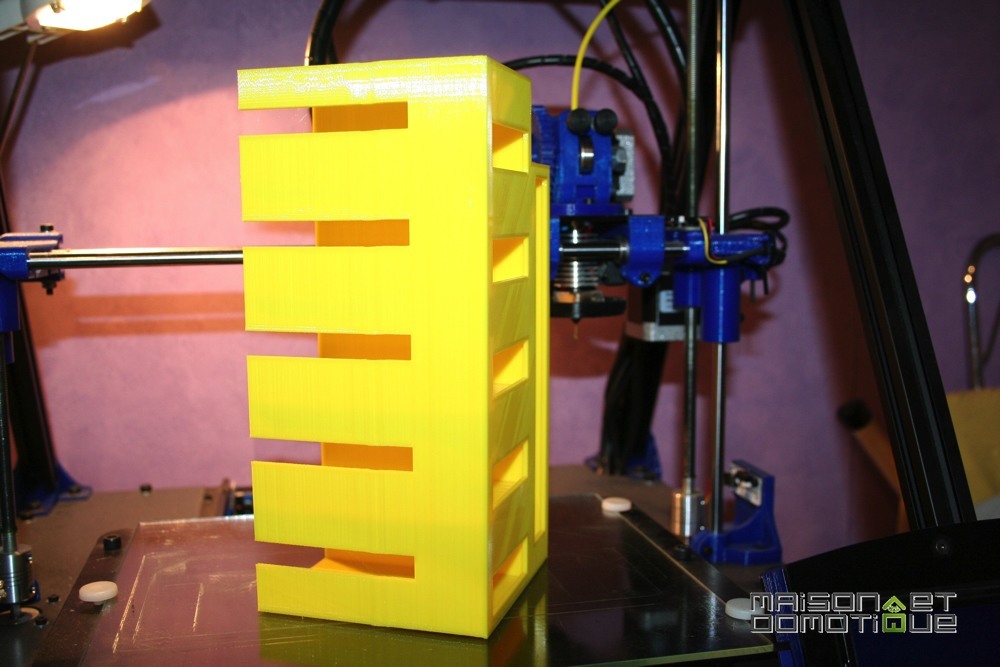

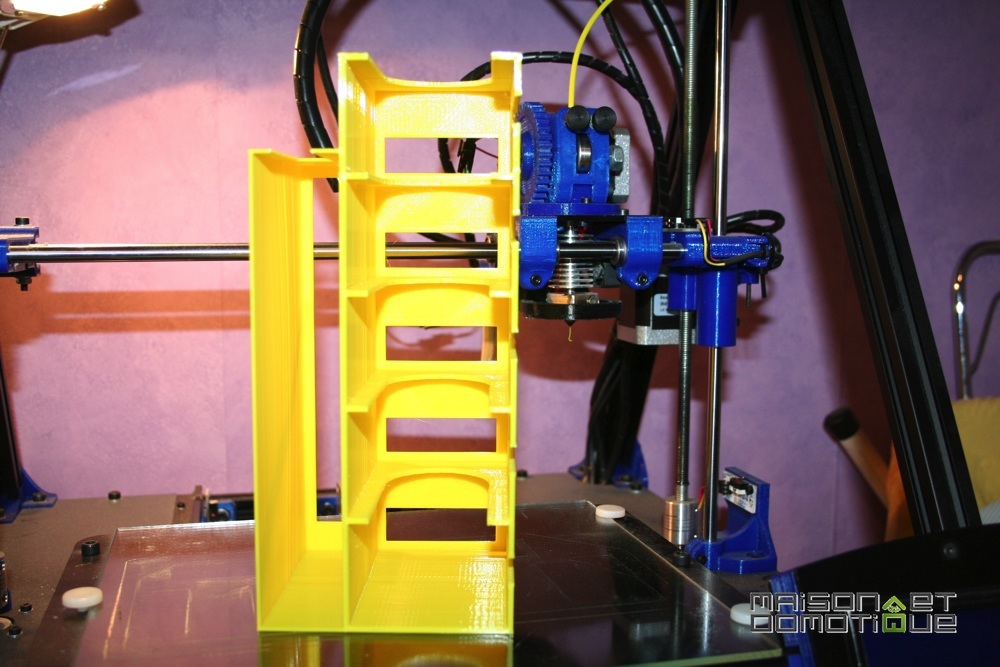

multiroom_hifiberry_50L’intérieur est constitué de rebords pour maintenir les Raspberry en place, ce qui permet également à l’air de circuler d’un étage à l’autre. Même si les Raspberry ne chauffent pas tellement, un peu d’air n’est jamais mauvais.

multiroom_hifiberry_51

multiroom_hifiberry_52Une fois le matériel en place, nous avons donc un rack comme ceci:

multiroom_hifiberry_53

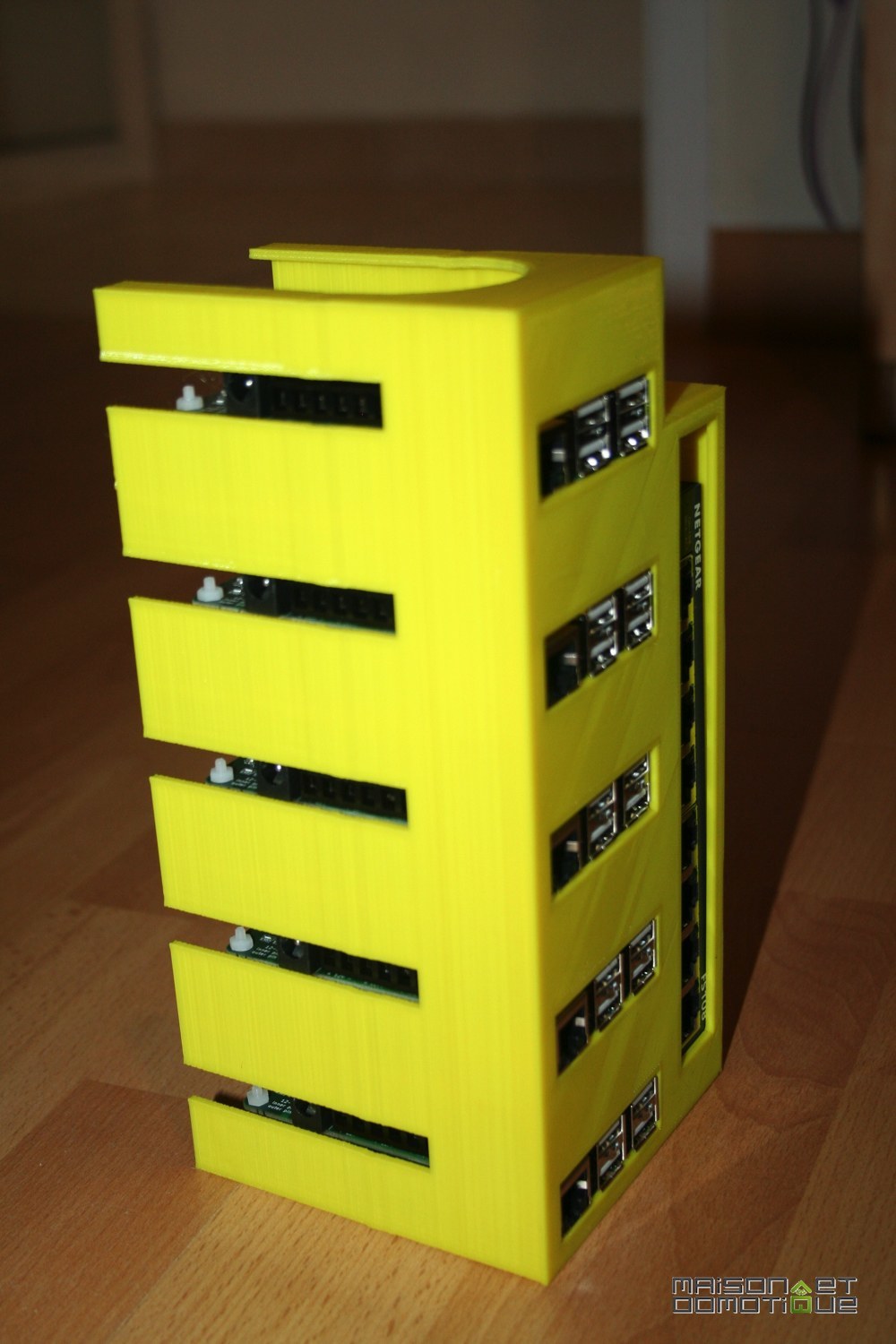

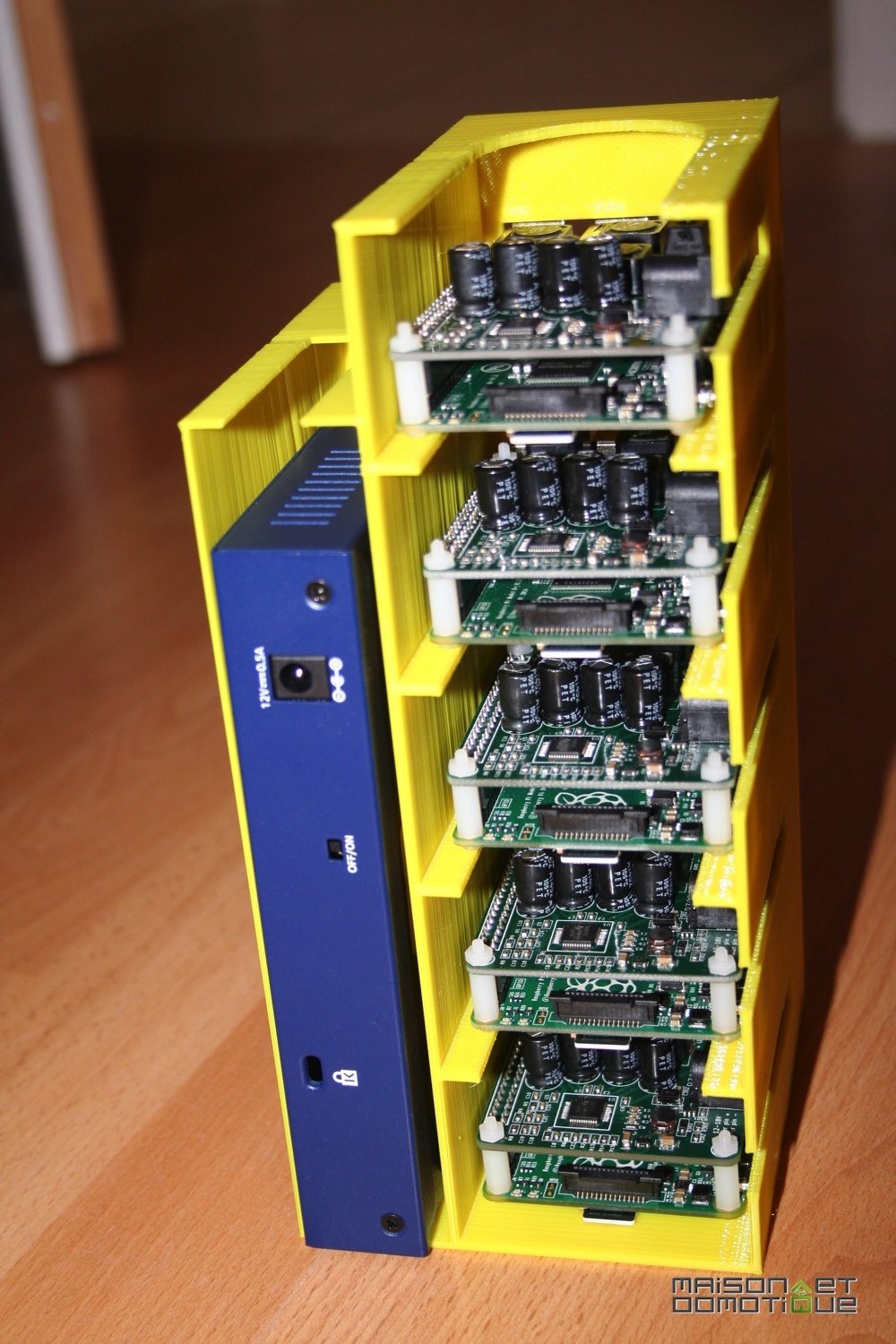

multiroom_hifiberry_54Propre et bien rangé :D

multiroom_hifiberry_55

1.3 Alimentation

Le but était vraiment de réduire le nombre de câbles. Les Raspberry, avec leurs cartes Hifiberry, devant être alimentées en 12V, j’ai opté pour une grosse alimentation régulée 12V 30A, qui alimentera les 7 RPI:

A lire également:
Idées de projets Raspberry Pi pour s'occuper pendant le confinement !

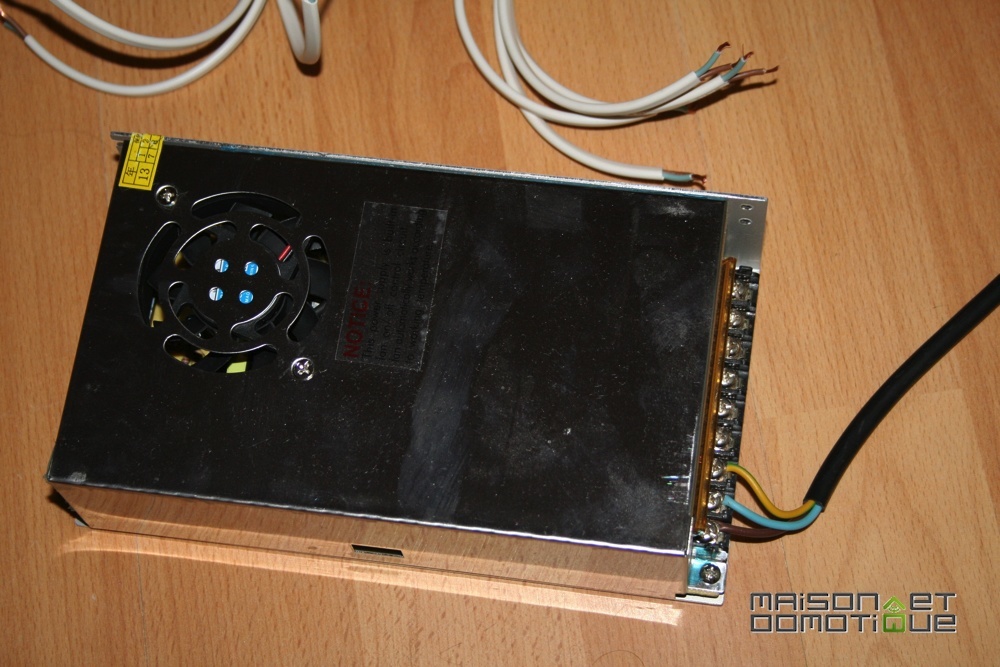

multiroom_hifiberry_58On y branche un cordon secteur 220V, et le reste délivrera du 12V. La sortie est stable, parfait pour alimenter notre système audio.

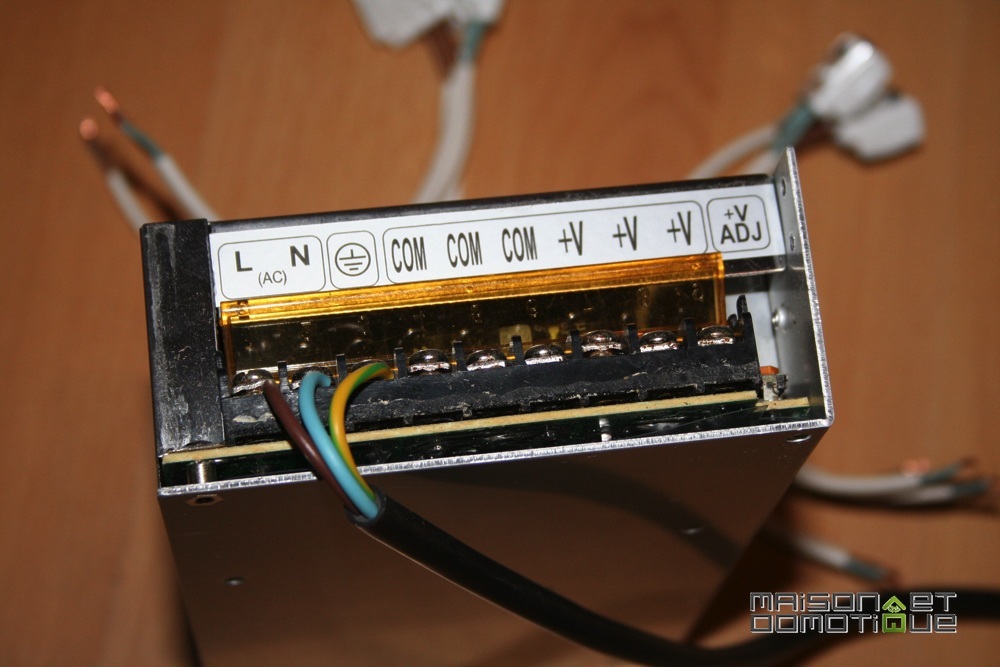

multiroom_hifiberry_59J’ai ensuite réalisé de petites « pieuvres » avec du fil 1mm2 et des connecteurs rapides pour fil souple. Quatre pieuvres, car je n’ai pas trouvé de connecteurs acceptant au moins 8 fils:

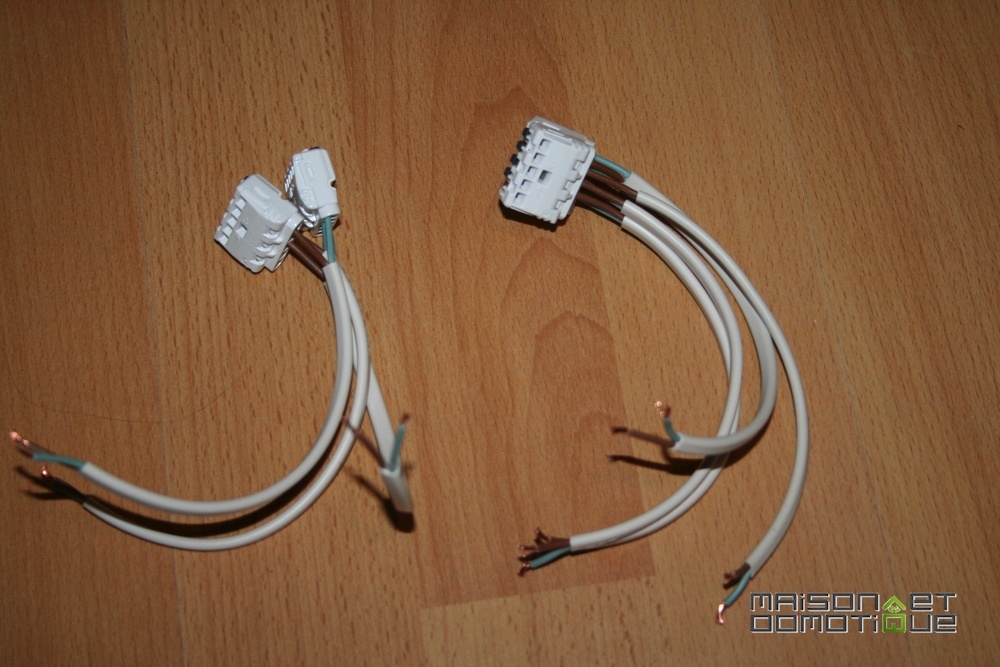

multiroom_hifiberry_56Pas de bricolage avec des dominos, c’est rapide et ça tient parfaitement.

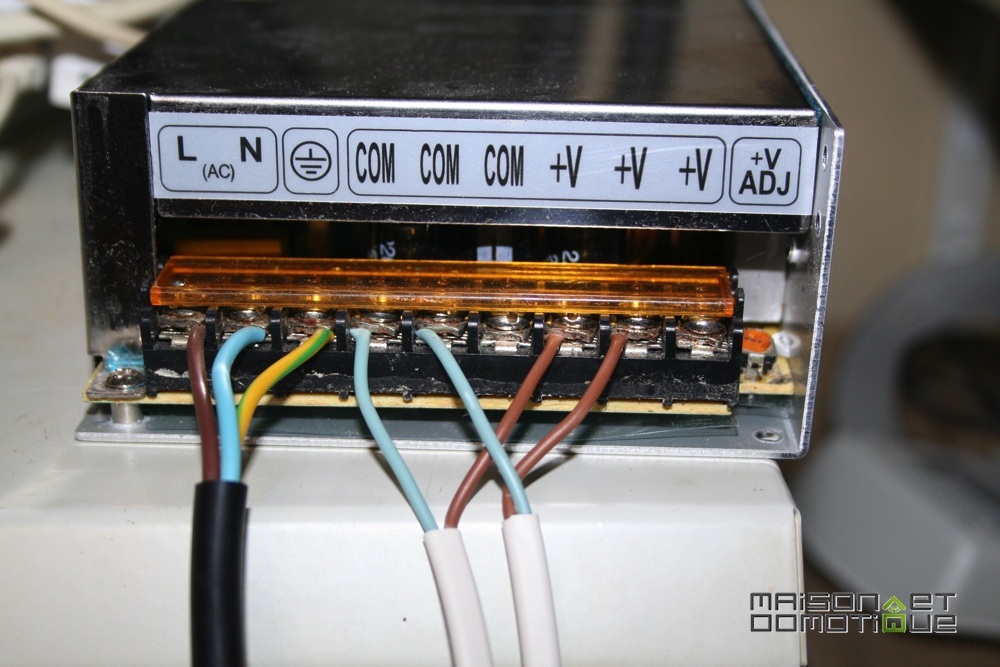

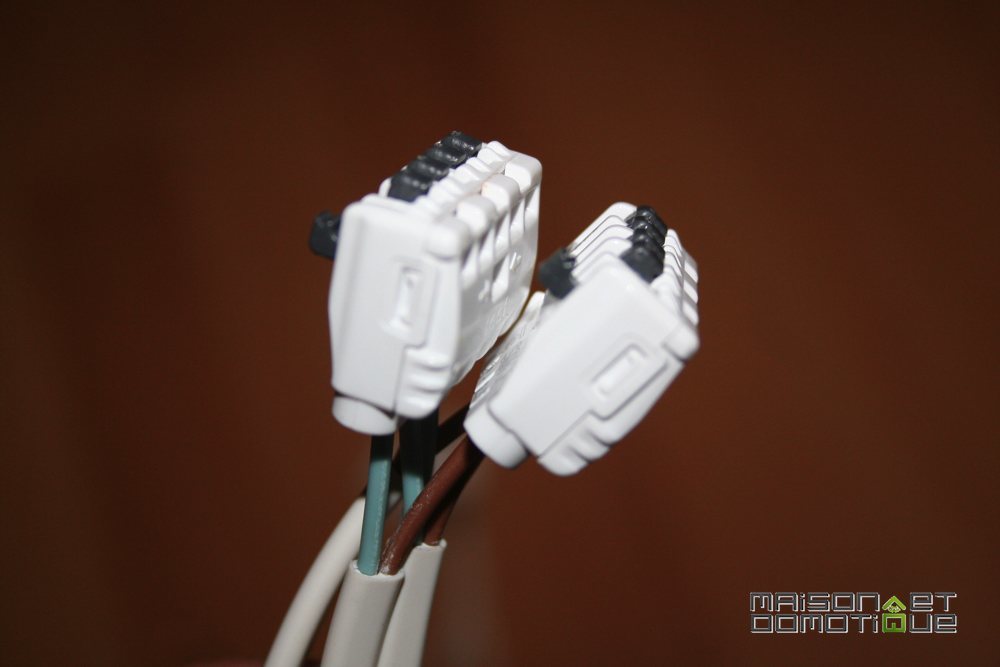

multiroom_hifiberry_57Plus qu’à relier ces pieuvres à l’alimentation, ce qui n’occupera finalement que deux des trois connecteurs disponibles:

multiroom_hifiberry_60

1.4 Installation dans l’armoire de brassage.

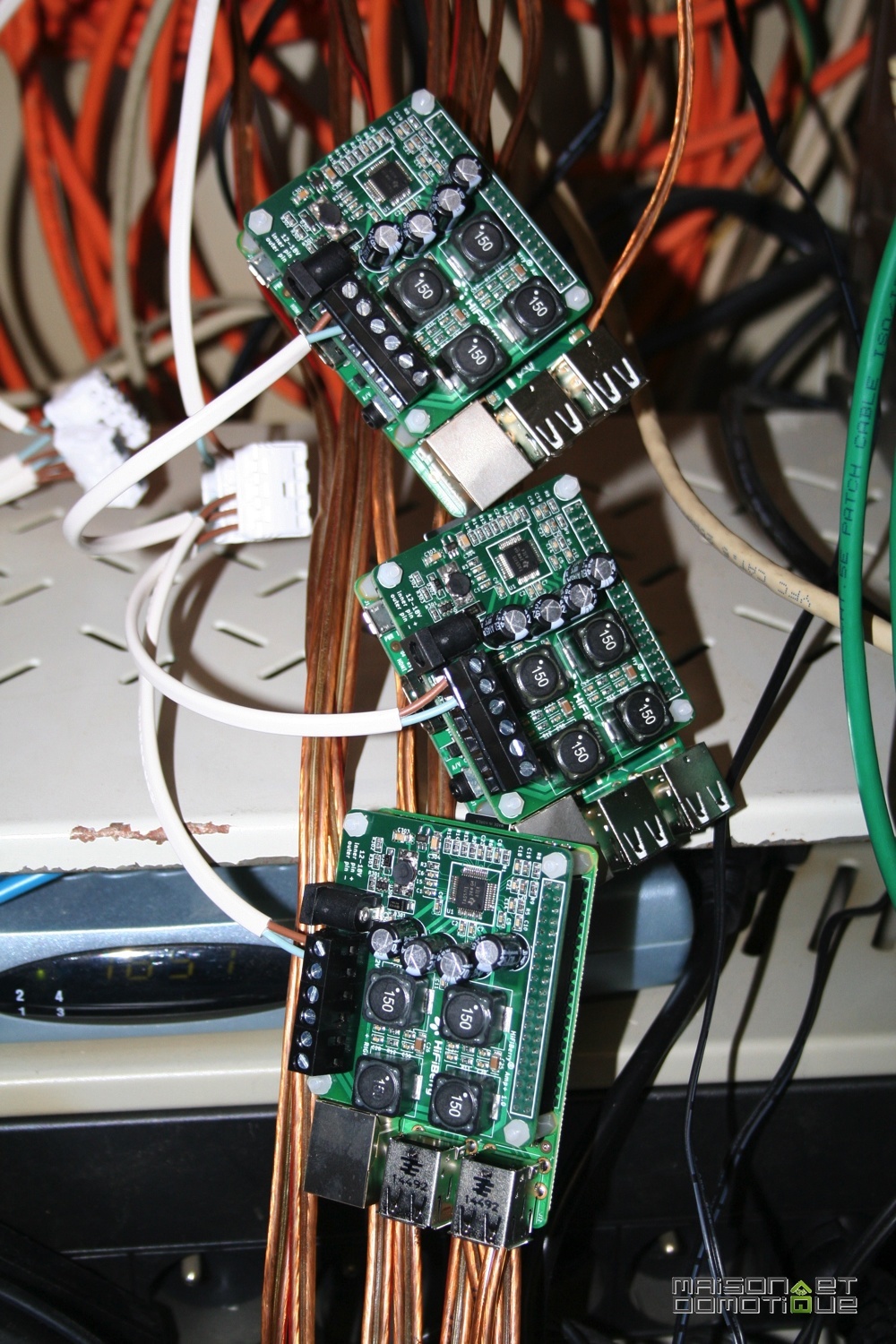

Il ne reste plus qu’à placer tout ça dans l’armoire de brassage, où arrivent tous les câbles audio. Raccordement de l’alimentation:

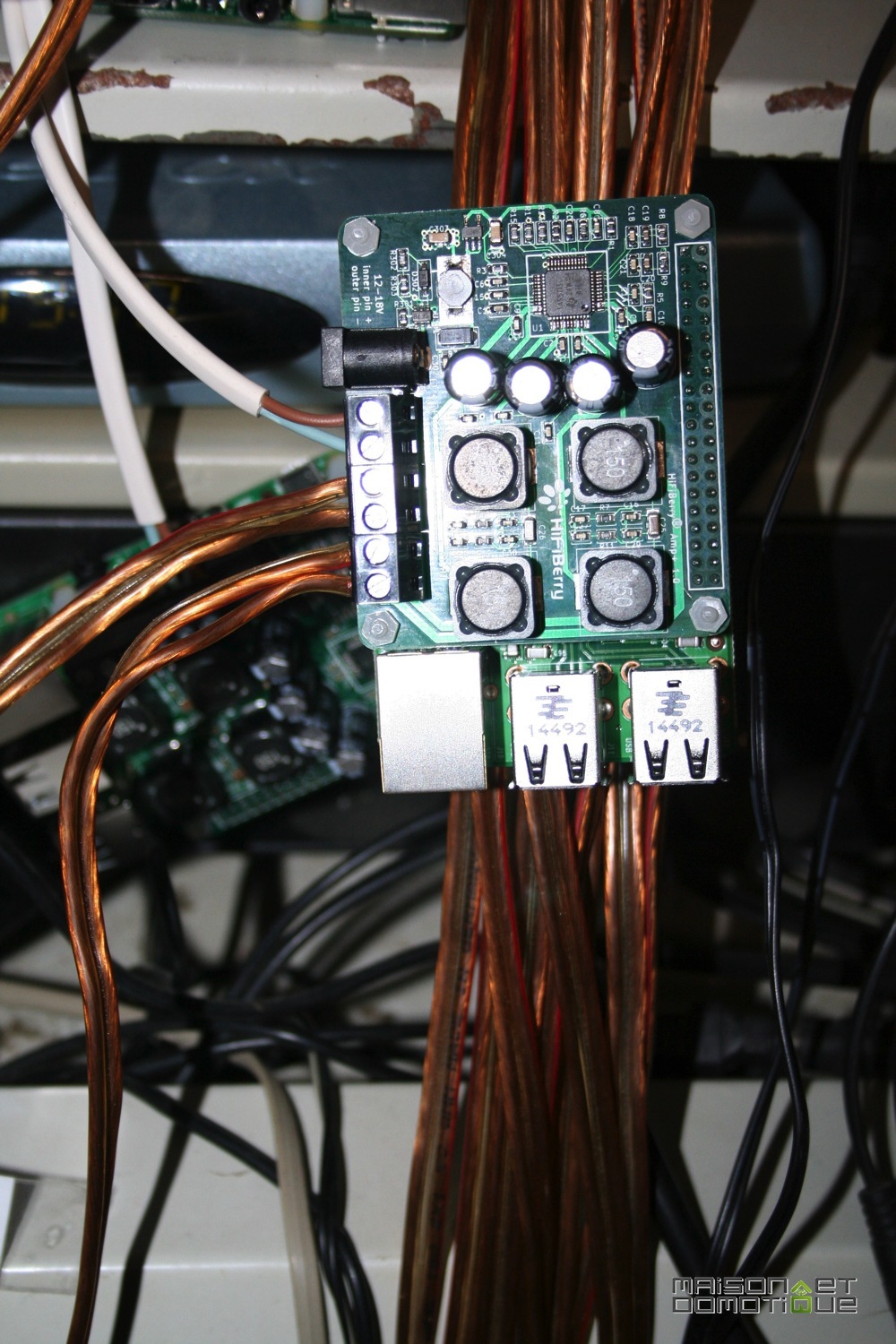

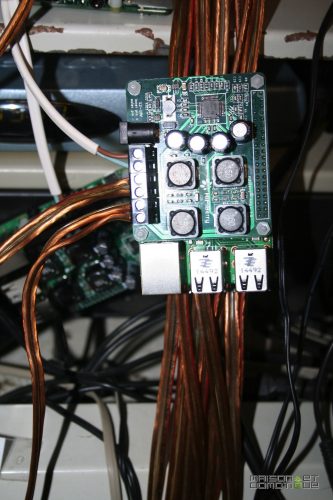

multiroom_hifiberry_61Raccordement des câbles audio:

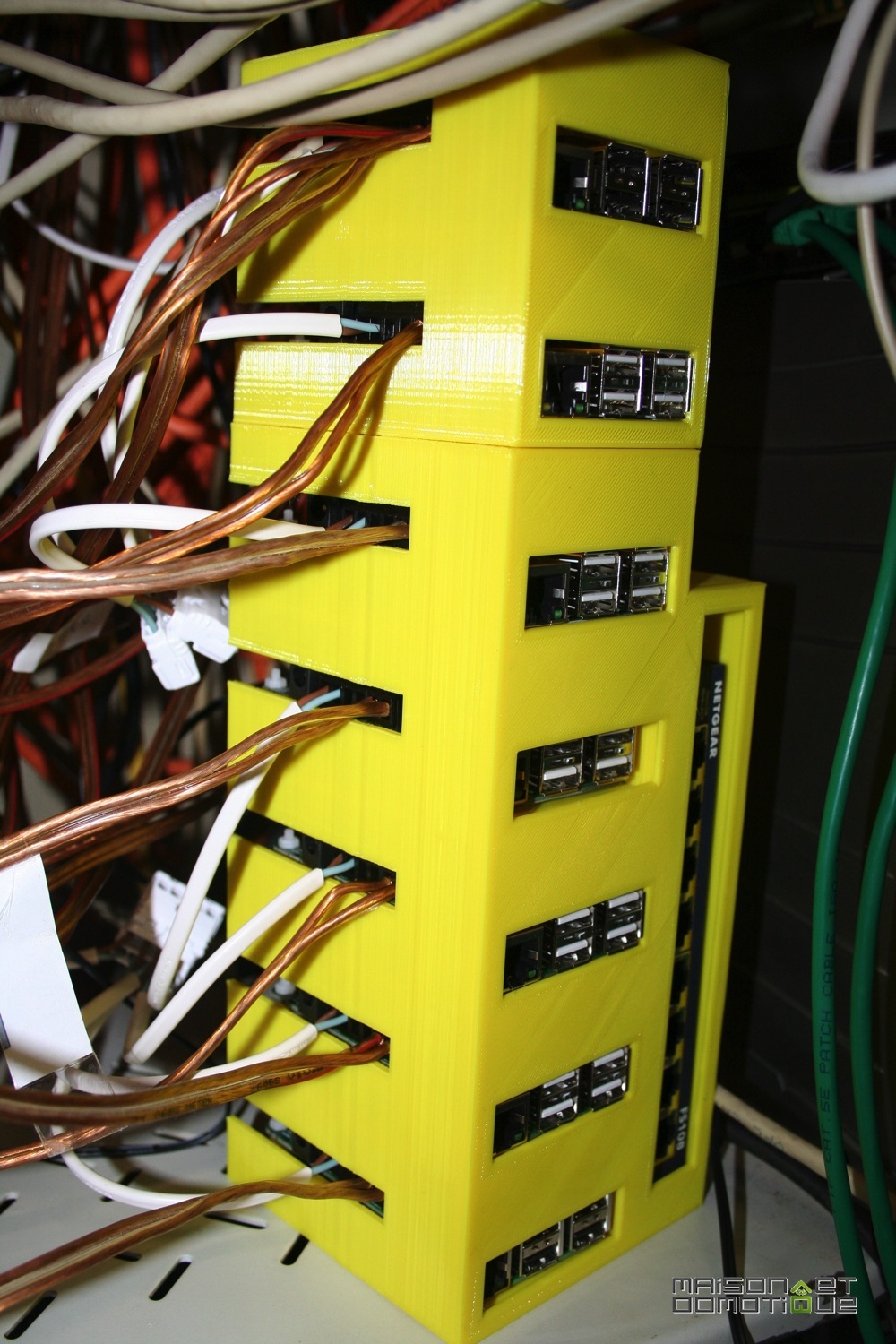

multiroom_hifiberry_62Et mise en place dans le rack:

multiroom_hifiberry_63On raccorde les prises ethernet au switch qui est juste à côté grâce à de petits cordons ethernet de 25cm achetés pour l’occasion:

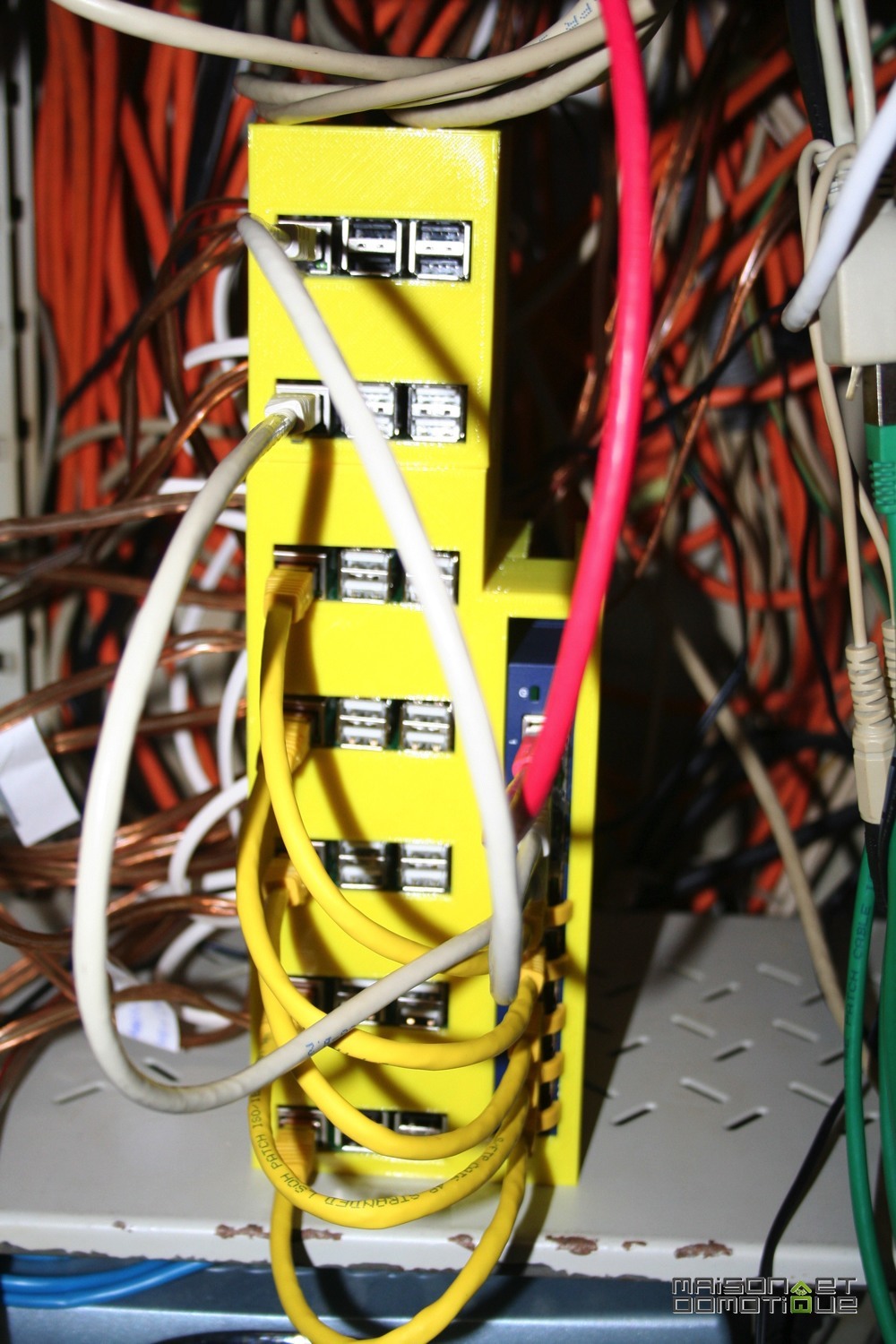

multiroom_hifiberry_64Et on finit en marquant les Raspberry avec de petites étiquettes faites à la Dymo pour que ce soit propre:

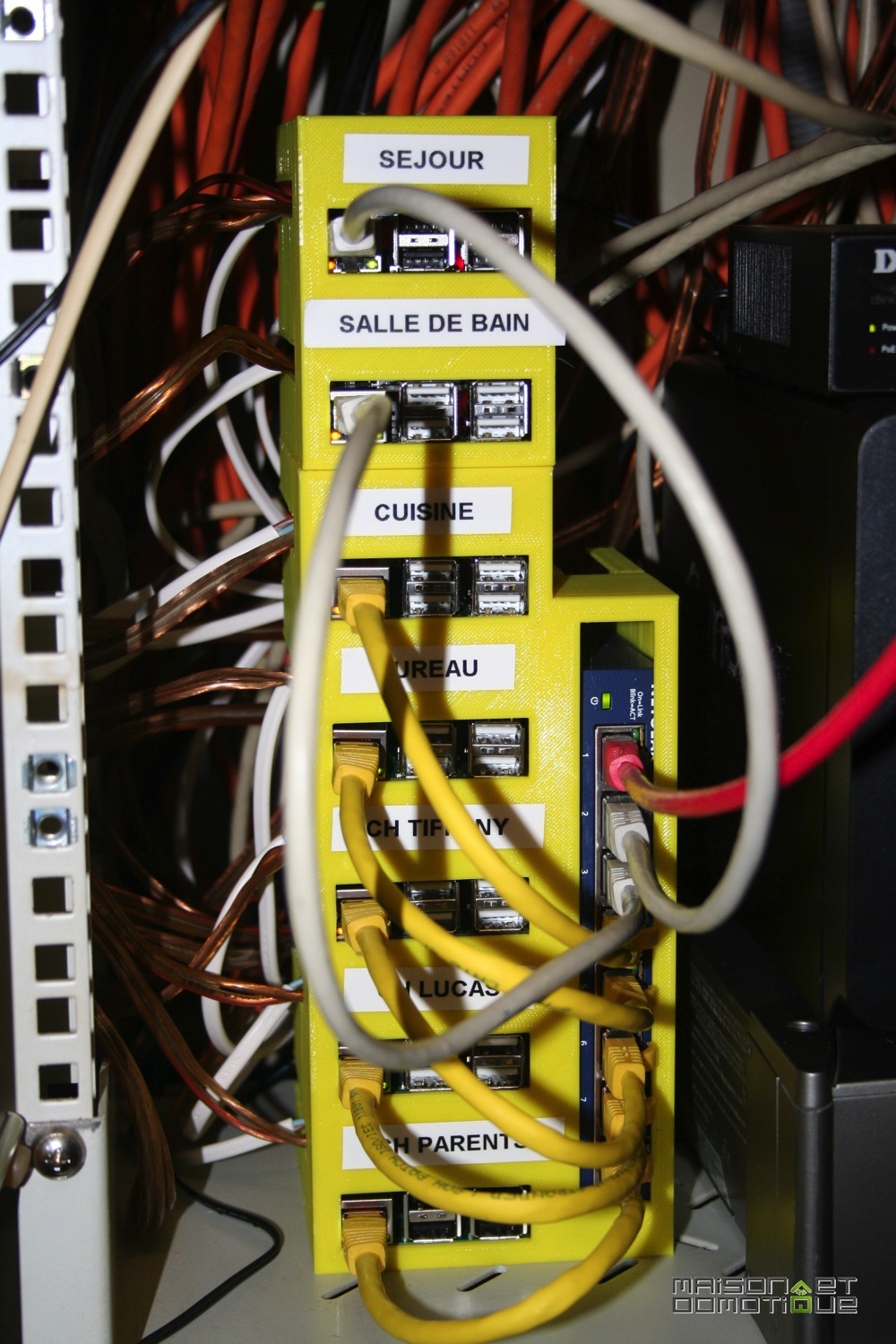

multiroom_hifiberry_65Voilà l’installation finie dans l’armoire de brassage:

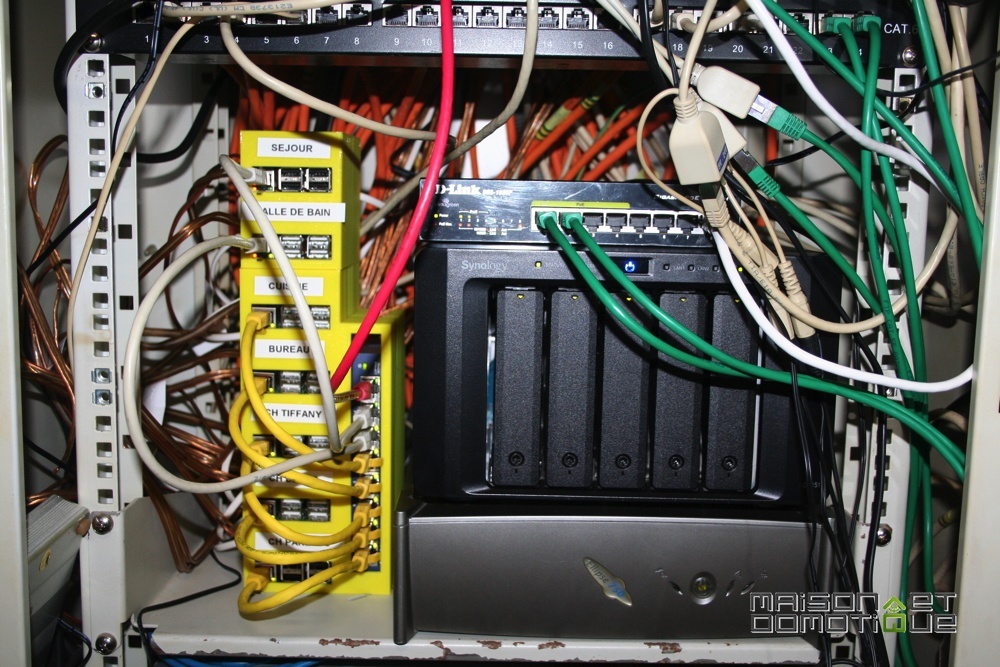

multiroom_hifiberry_66Cette configuration permet de n’avoir que deux prises électriques à brancher (alimentation 30A + switch ethernet), et un seul câble réseau sur mon routeur (celui du switch, donc). L’utilisation avant de vraies Squeezebox assorties d’ampli me prenaient 14 prises électriques et 7 prises réseau…

Bon, je me suis fait plaisir parce que j’avais la chance d’avoir une imprimante 3D sous la main. Si vous en avez une également, je met les fichiers à disposition ici.

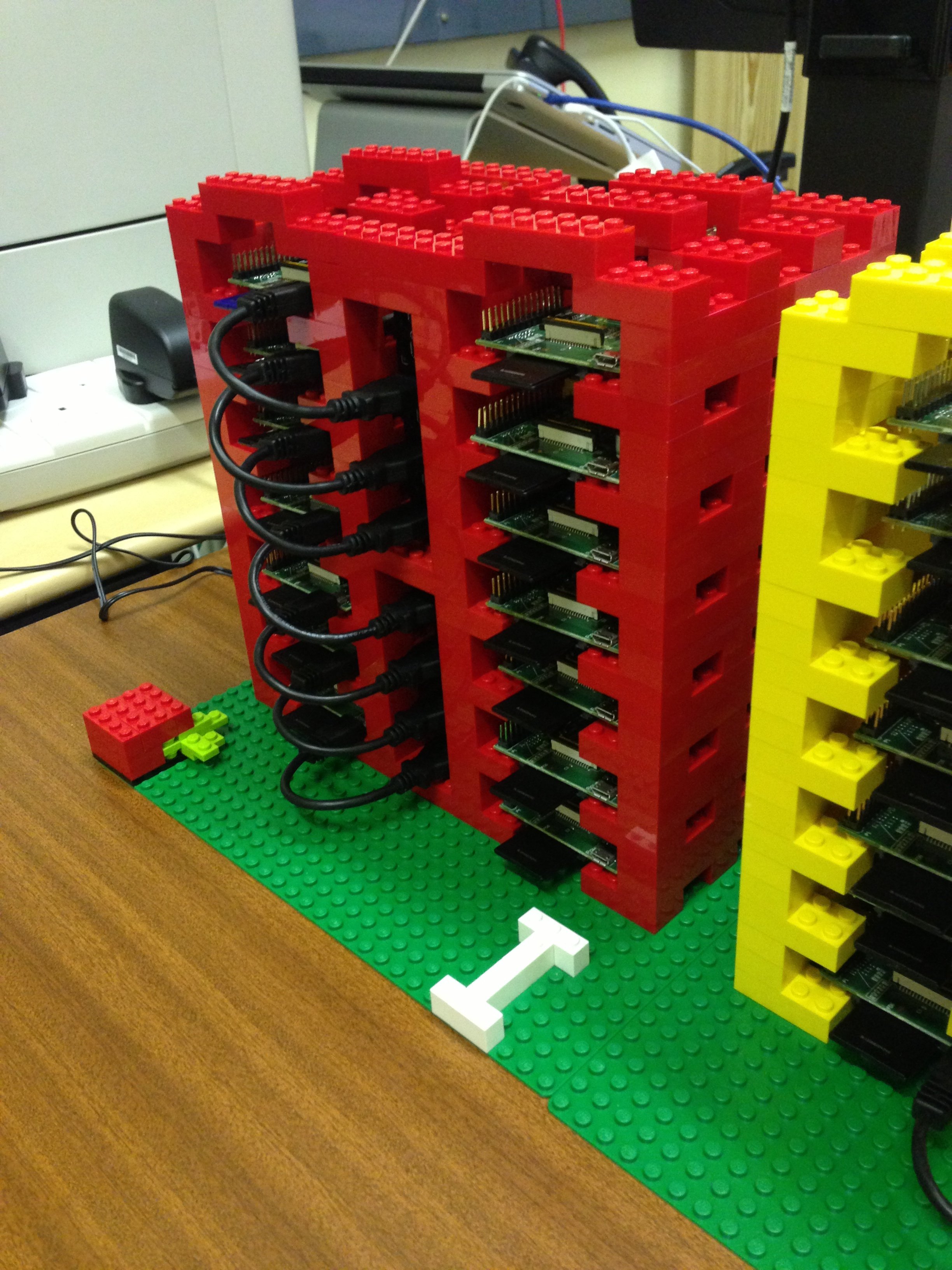

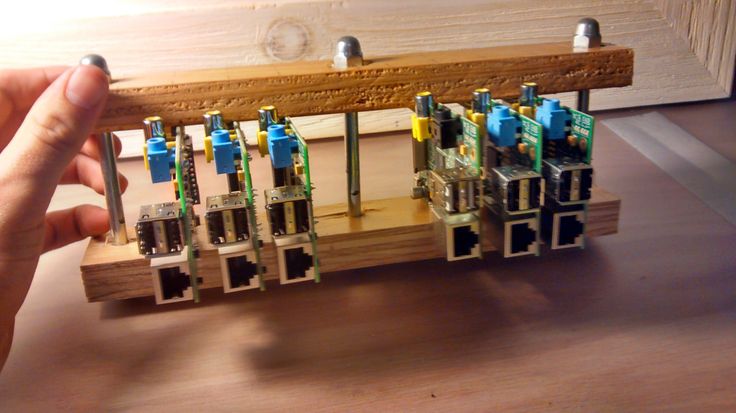

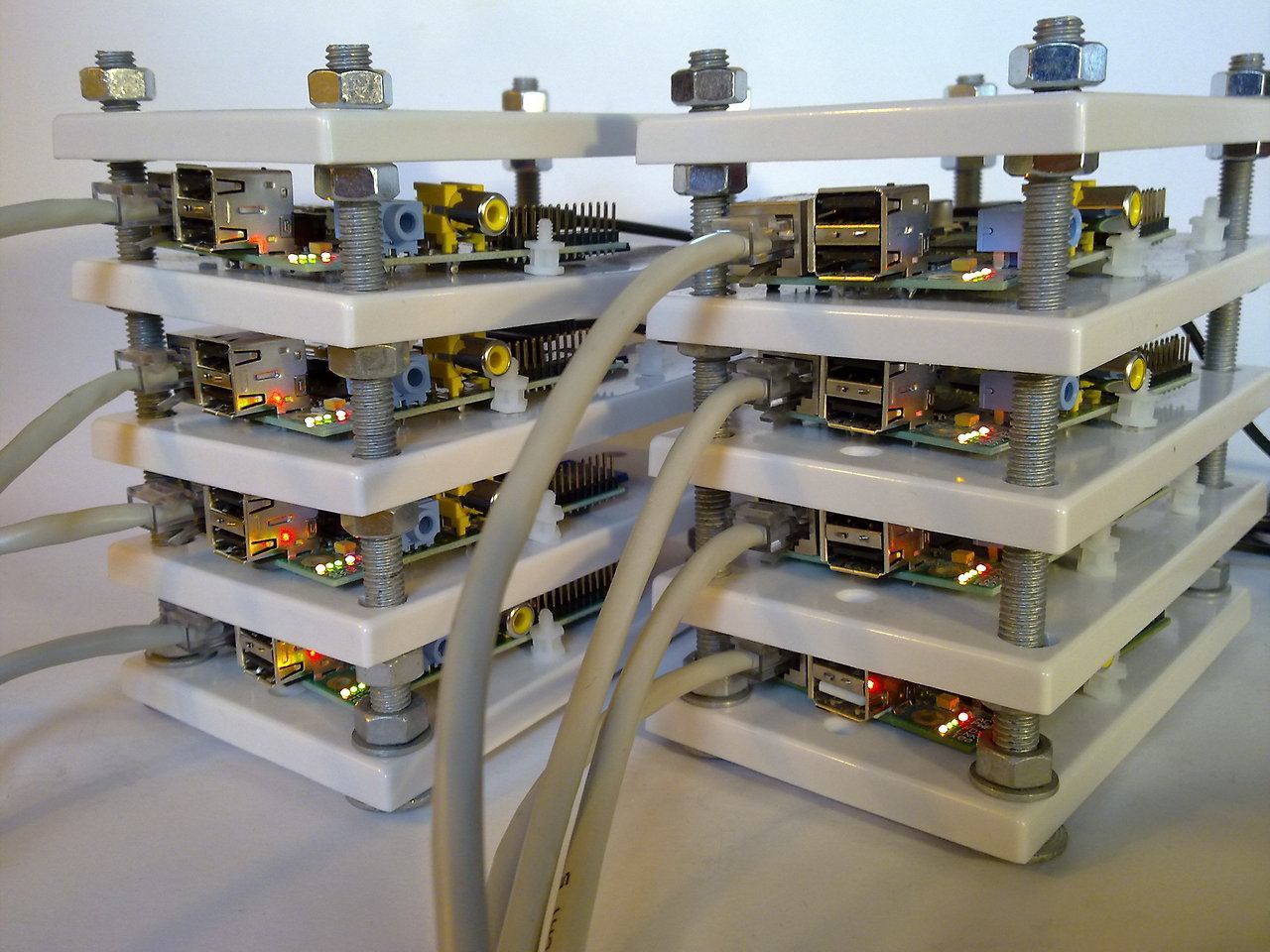

Sinon, il est possible de réaliser d’autres bricolages tout aussi propres, comme ceux que j’ai pu trouver lors de mes recherches:

A lire également:
Idées de projets Raspberry Pi pour s'occuper pendant le confinement !

tumblr_mv4monKw8q1so209ao1_1280 final 133c87a5f2c5ef681227bece99110332Passons maintenant à la partie logicielle pour gérer tout cela.

Suite pas suivante…
