Test Fibaro Walli Roller Shutter: domotiser un volet roulant en Zwave, tout en gardant l’esthétique Legrand Celiane !
Cédric
62,40€
domadoo.fr
Il existe de nombreuses façons de domotiser un volet roulant électrique. Aujourd'hui je vous propose de découvrir l'utilisation du module Fibaro Walli Roller Shutter qui permet de piloter son volet électrique en utilisant le protocole Zwave. Argument phare de ce module: pouvoir conserver l'esthétique des appareillages Legrand Celiane !
La gamme Fibaro Walli
Il y a peu nous avons fait installer une baie vitrée venant en remplacement de la porte de garage, afin de transformer celui ci en bureau. La baie vitrée a bien sûr été prise avec volet roulant électrique et commande filaire, afin de pouvoir l'intégrer facilement au système domotique de la maison. Je vous ai déjà montré il y a plusieurs années comment domotiser son volet électrique avec un module Duwi: ils fonctionnent toujours parfaitement chez moi, mais ont un soucis vis à vis de l'esthétique, car ce sont des interrupteurs à part entière, qui ont donc un design différent des autres interrupteurs et prises de la maison. La nouvelle gamme Walli de chez Fibaro, si elle possède également son propre design, peut aussi être adaptée pour s'intégrer avec les équipements Legrand Celiane ou encore Gira.

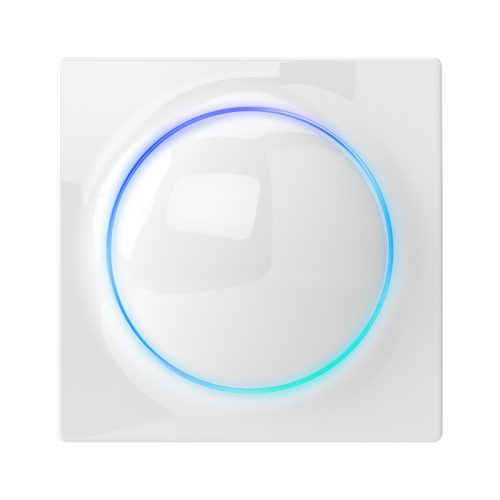

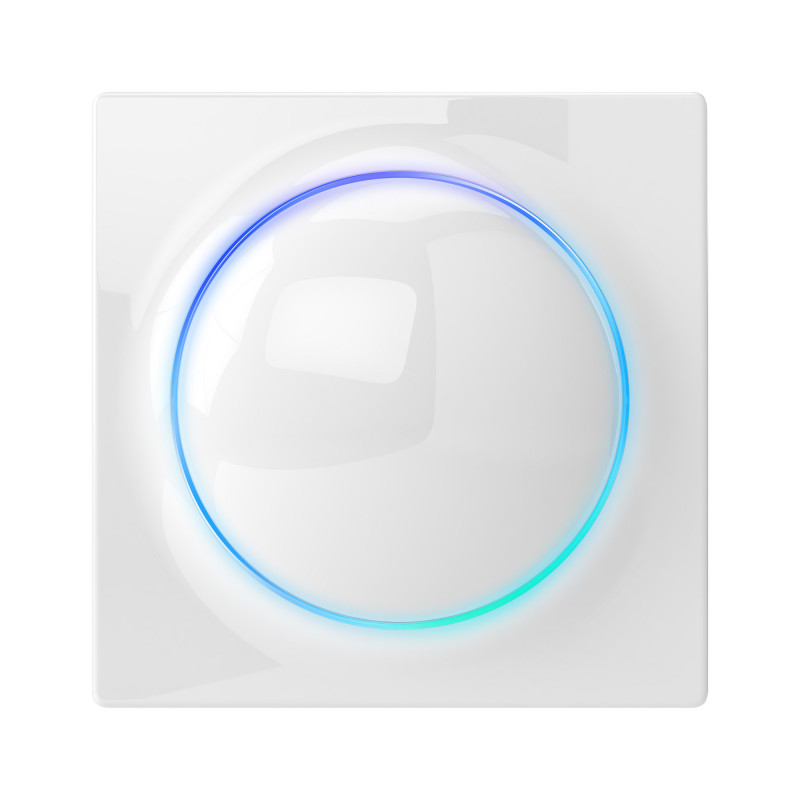

De base, un interrupteur Fibaro Walli se présente de cette façon (disponible en blanc mais également en noir anthracite):
Un liséré s'éclaire tout autour de l'interrupteur pour indiquer différentes informations: l'état de la lampe, la consommation électrique, etc. Gros point positif: Fibaro propose une gamme d'appareillages complète, qui va des interrupteurs aux prises de courant, en passant par les prises TV.
Si ce design est assez joli, il peut ne pas convenir à tout le monde. Le fabricant propose alors ses mécanismes seuls, sans habillage. Il est ainsi possible d'acheter en option les cadres et supports pour y fixer les façades Legrand Celiane, Schneider Odace, ou encore Gira Système 55. C'est cette option que je vous propose de découvrir aujourd'hui: le nouveau bureau étant équipé de prises et interrupteurs Legrand Celiane en façade aluminium, je voulais conserver la même esthétique pour l'interrupteur du volet.
Présentation du Fibaro Walli Roller Shutter

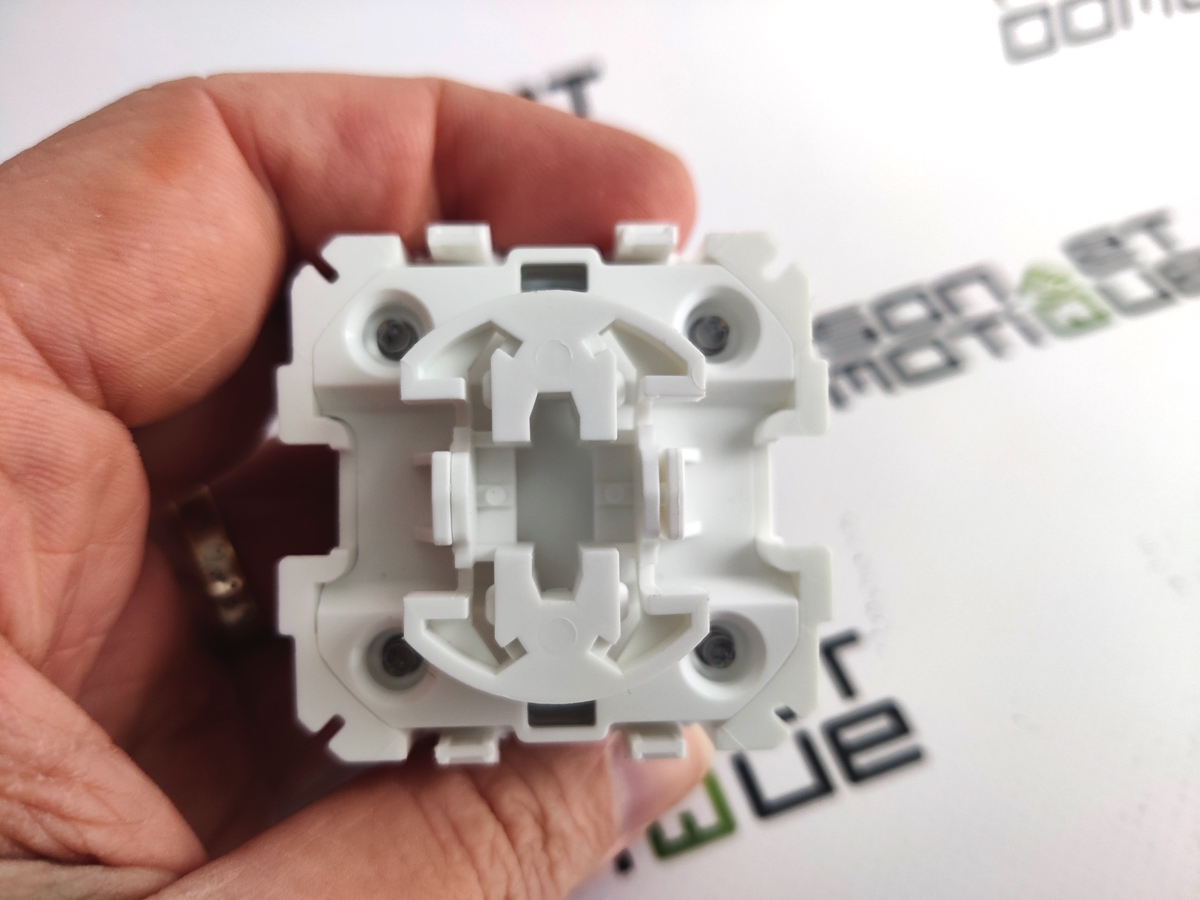

Le Fibaro Walli Roller Shutter est donc un mécanisme vendu seul, qui fait la taille d'un mécanisme d'interrupteur standard. Sur le devant, on aperçoit le mécanisme du bouton. Seule différence qu'on pourra remarquer: l'existence de 4 leds dans chaque coin du mécanisme.

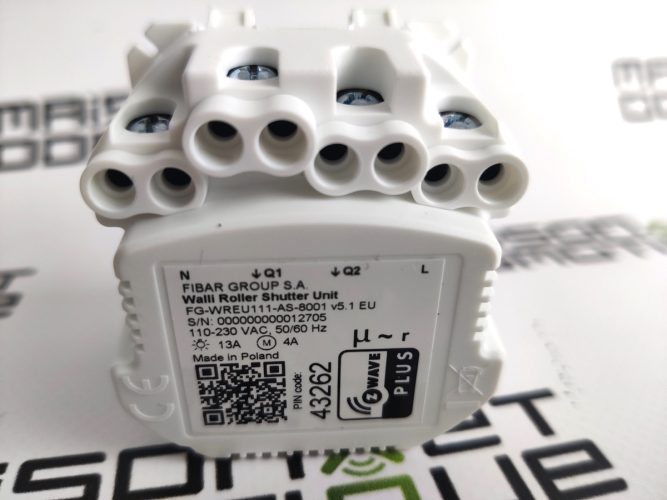

A l'arrière se trouvent les bornes pour la connectique: phase et neutre, ainsi que les fils pour la montée et la descente du volet.

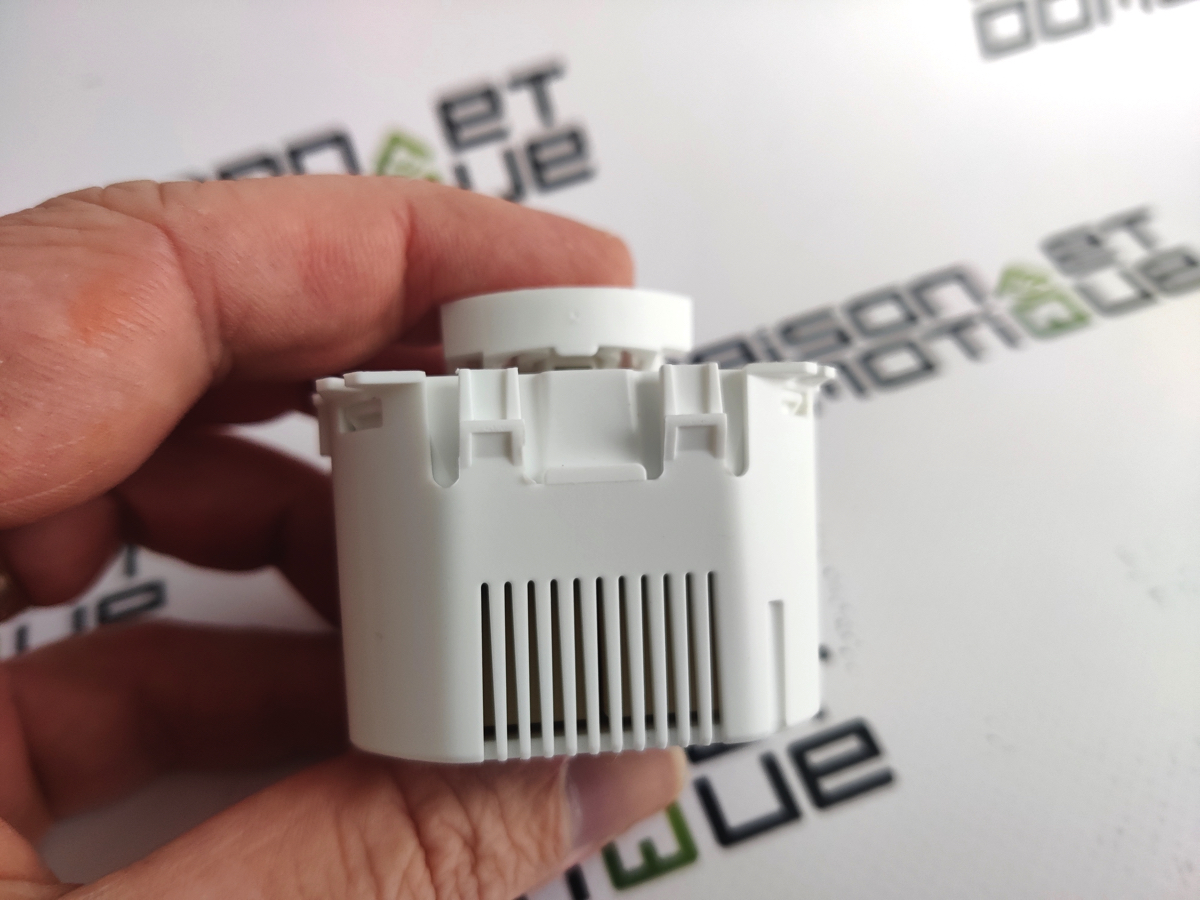

Du classique. Attention toutefois à la profondeur du module, qui nécessitera une boite d'encastrement de 50mm de préférence (il sera très difficile de caser l'épaisseur de l'interrupteur + les fils dans une boite de 40mm). Heureusement, les murs périphériques de la maison, où se trouvent les interrupteurs pour volets, laissent normalement assez de place pour une telle profondeur. Ce n'est pas toujours le cas des cloisons intérieures…
Comme on le voit, visuellement ce Walli Roller Shutter ressemble à un interrupteur pour volet tout ce qu'il y a de plus classique, avec un mécanisme et des connecteurs. C'est également un avantage pour cette gamme Walli, qui peut ainsi être installée facilement par n'importe qui sachant installer un interrupteur. Une installation beaucoup plus facile que l'insertion d'un micro module derrière un interrupteur, qui prend également plus de place.
Passons donc à sa mise en place.
Installation du Fibaro Walli Roller Shutter avec habillage Legrand Celiane

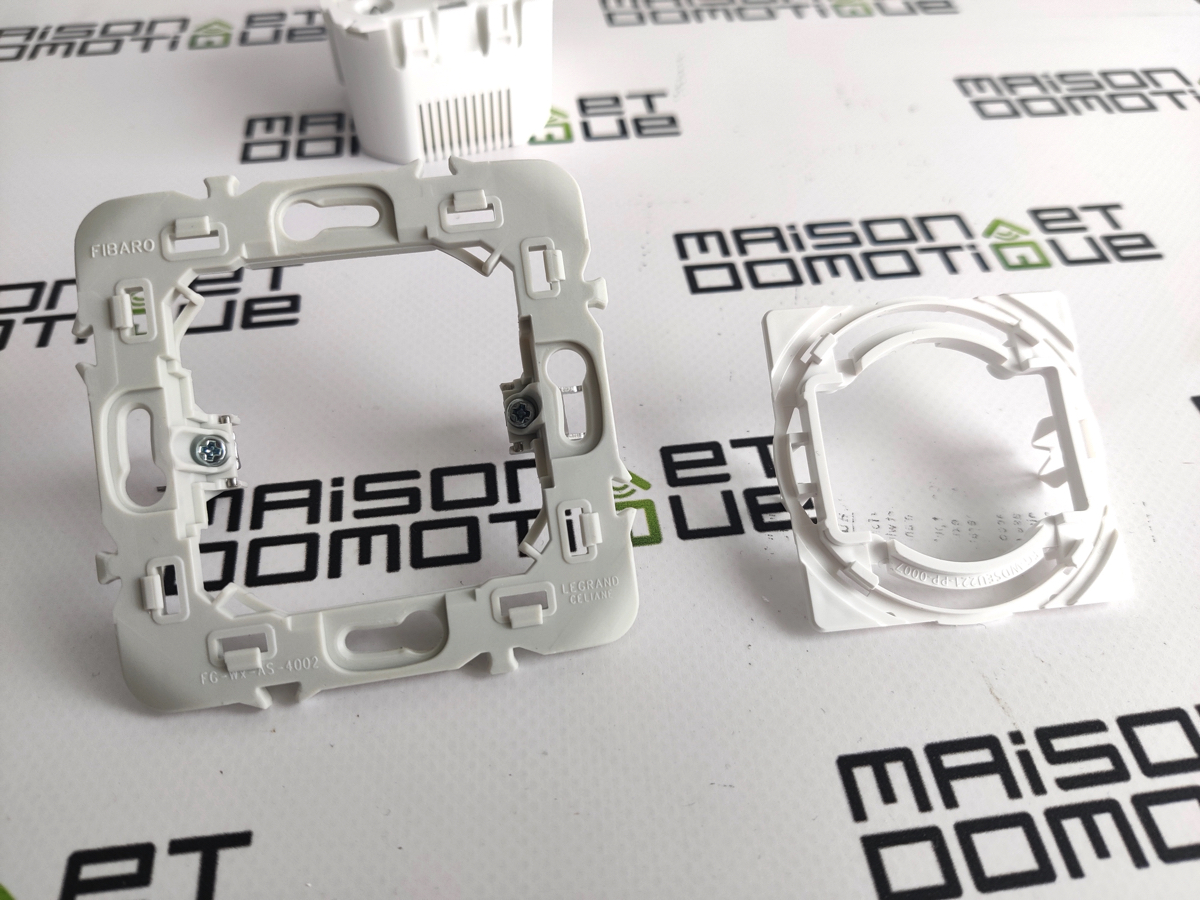

Pour pouvoir installer ce mécanisme Walli Roller Shutter avec un habillage Legrand Celiane, il faut tout d'abord prévoir la plaque de fixation Fibaro pour Celiane, ainsi que l'adaptateur Fibaro pour bouton Celiane:
Il faut également posséder la façade et le bouton Celiane qu'on souhaite arborer:
Attention toutefois: les façades seules ne sont pas toujours faciles à trouver en grande surface de bricolage, type Castorama ou Leroy Merlin par exemple. Ces boutiques étant destinées surtout au grand public, les GSB ont tendance à vendre des interrupteurs complets, dont les façades ne sont pas démontables. Pour pouvoir acheter les façades seules, il faut généralement s'adresser à une boutique professionnelle (pour ma part je commande tout chez Elec44, qui propose un large choix et des prix très bien placés).

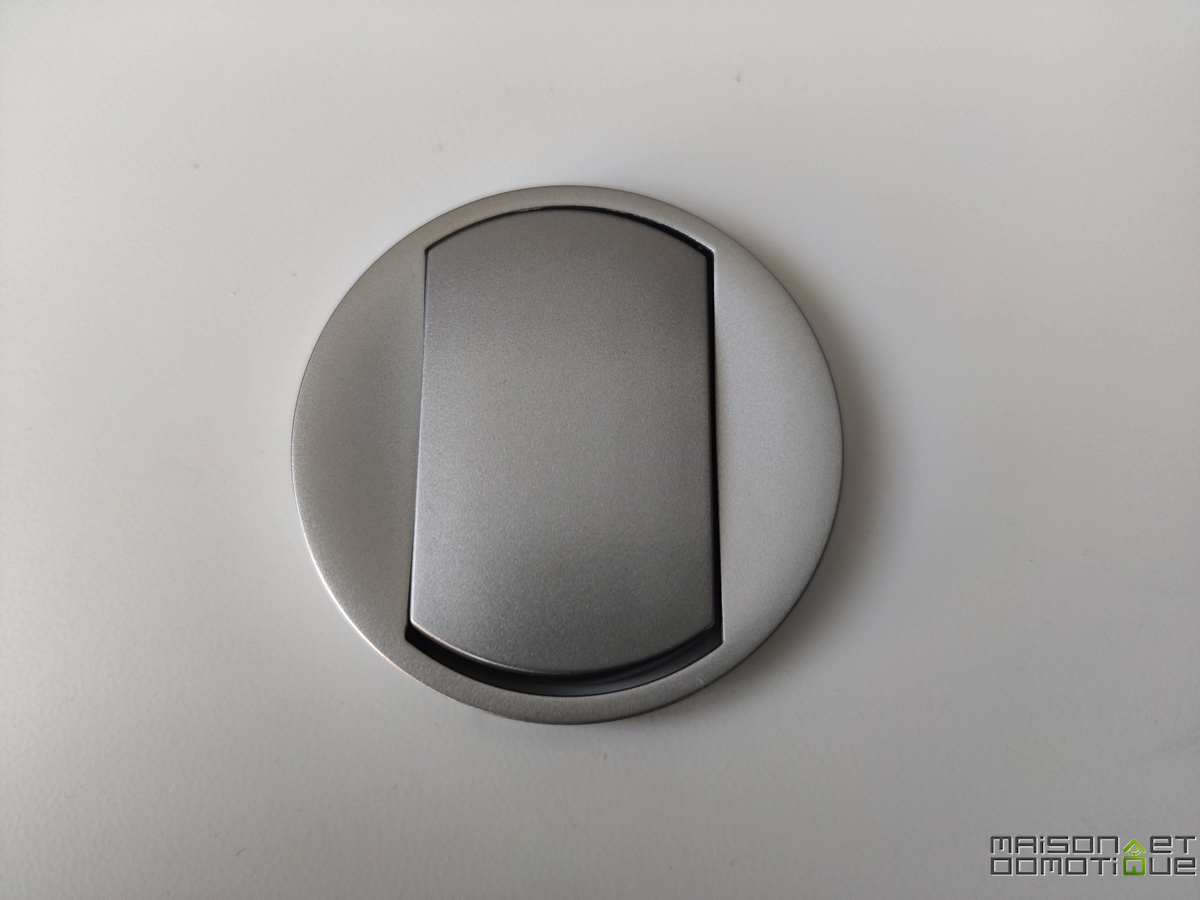

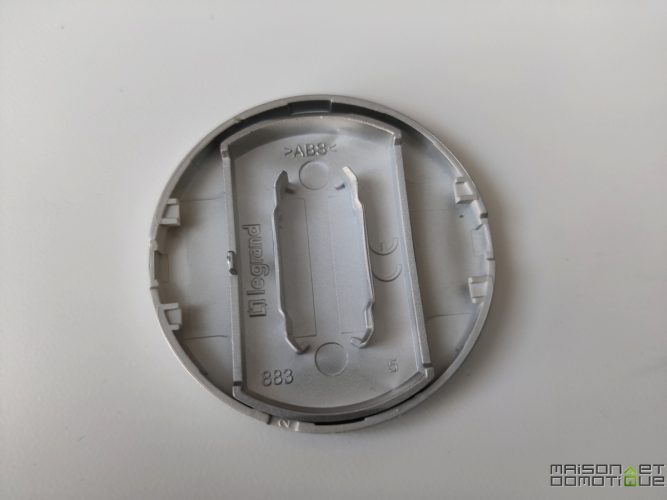

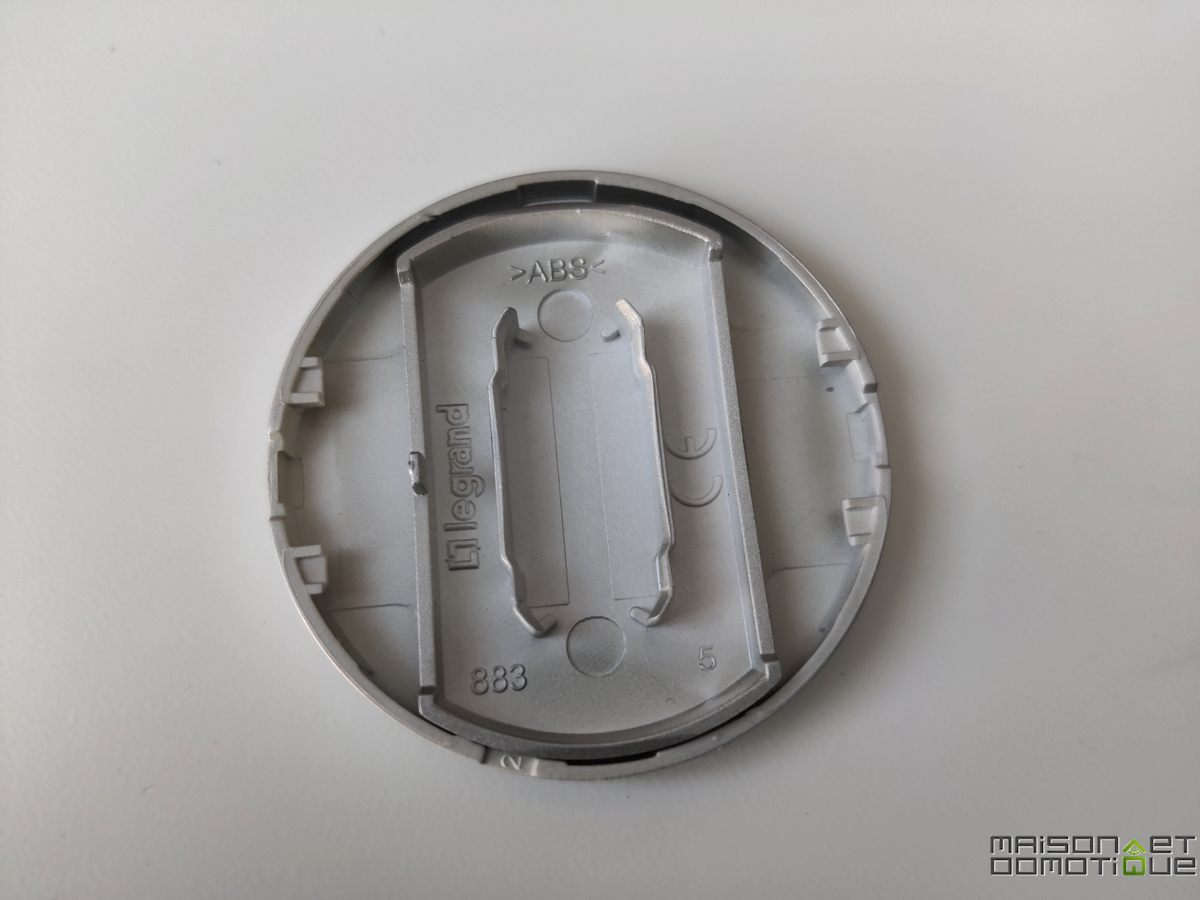

Ensuite, ne faites pas la même erreur que moi: le bouton pour volet Celiane qu'on voit sur la photo précédente ne se monte pas sur le mécanisme Walli ! Peu de boutiques le mentionnent clairement, et il faut se référer à la notice complète du module. Seuls les boutons 068001 et 065004 sont compatibles. J'ai donc dû repasser commande d'un bouton classique de ce type:
On perd les flèches haut et bas du bouton conçu pour volet, mais le fonctionnement restera le même: un appui sur haut pour ouvrir, bas pour fermer.

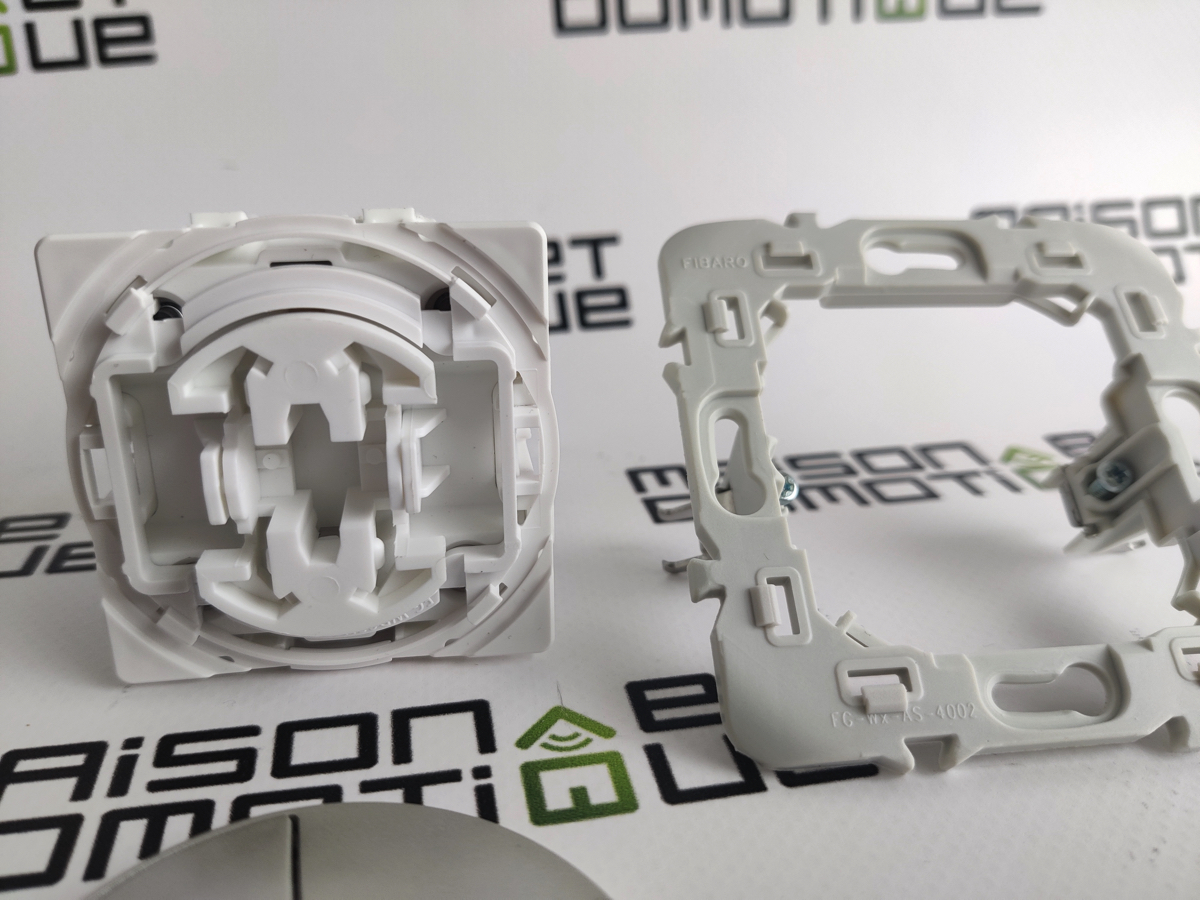

L'adaptateur pour bouton Celiane vient se clipser sur le mécanisme Walli, puis l'ensemble sur la plaque de fixation:

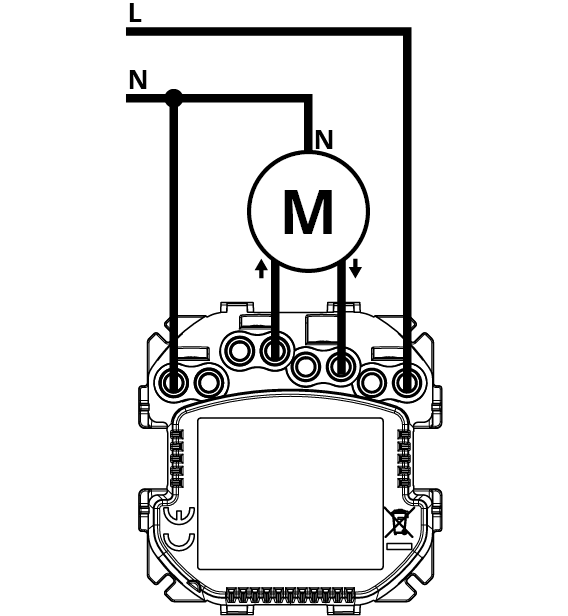

On installe ensuite la platine de fixation au mur, puis on raccorde le module. Le raccordement n'a rien de très compliqué, on reste sur un raccordement classique d'interrupteur pour volet (désolé, j'ai oublié de prendre une photo du câblage lors du montage…).

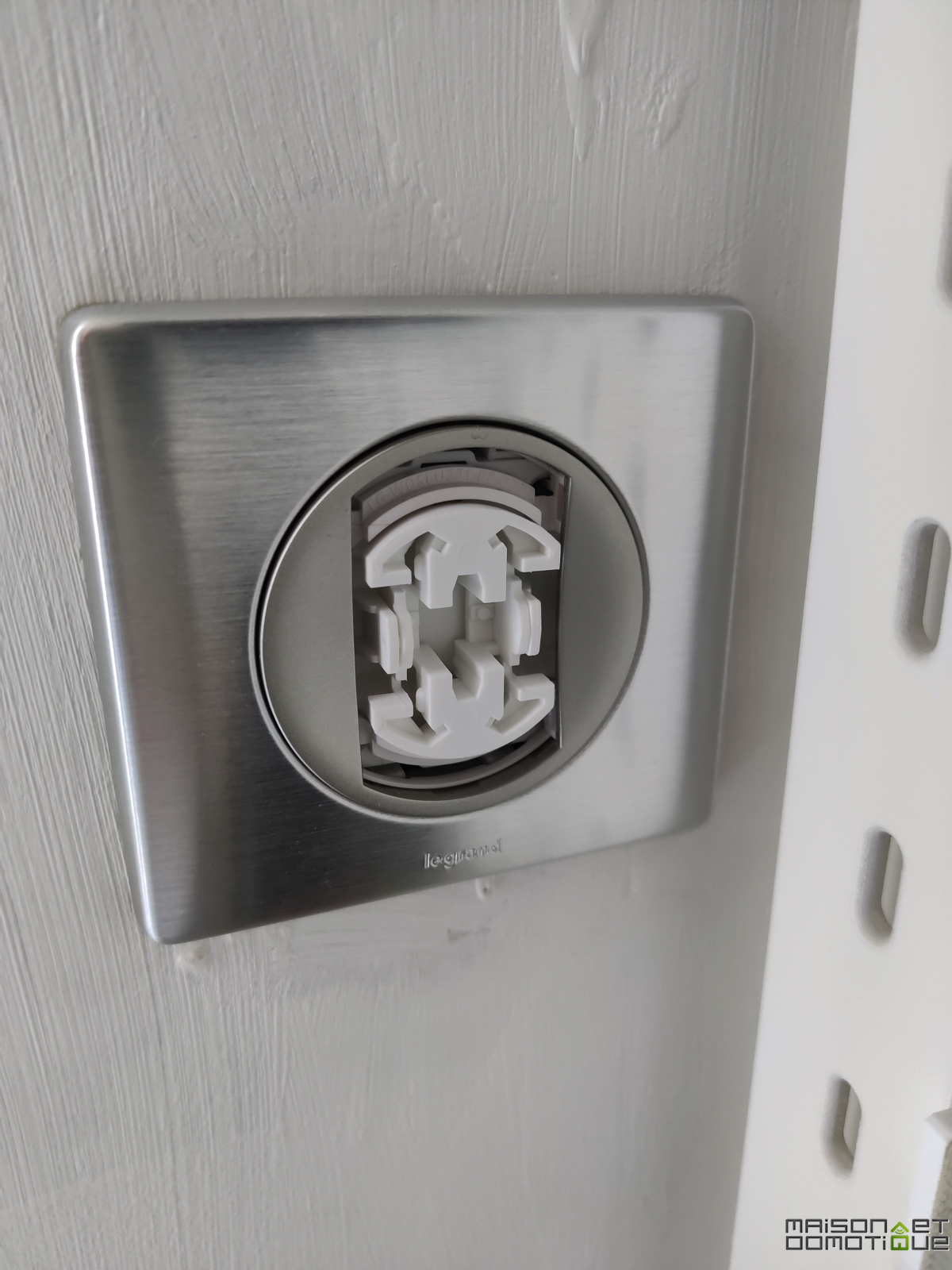

On clipse ensuite la façade Celiane sur la platine Fibaro:

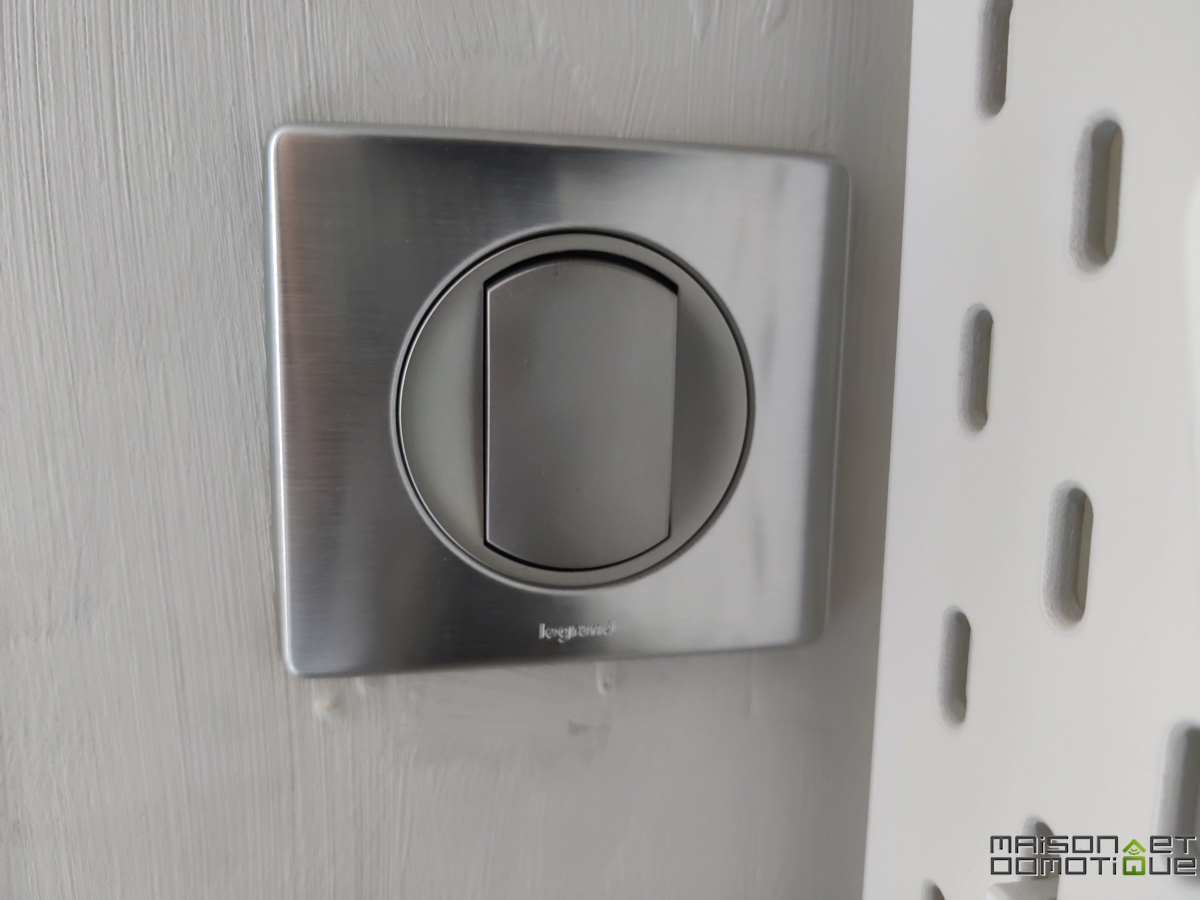

Et il ne reste plus qu'à clipser le bouton sur le mécanisme Walli: nous voilà avec un interrupteur arborant un design Legrand Celiane comme tous les autres éléments de la pièce ! A ceci près que cet interrupteur est pilotable par le système domotique.

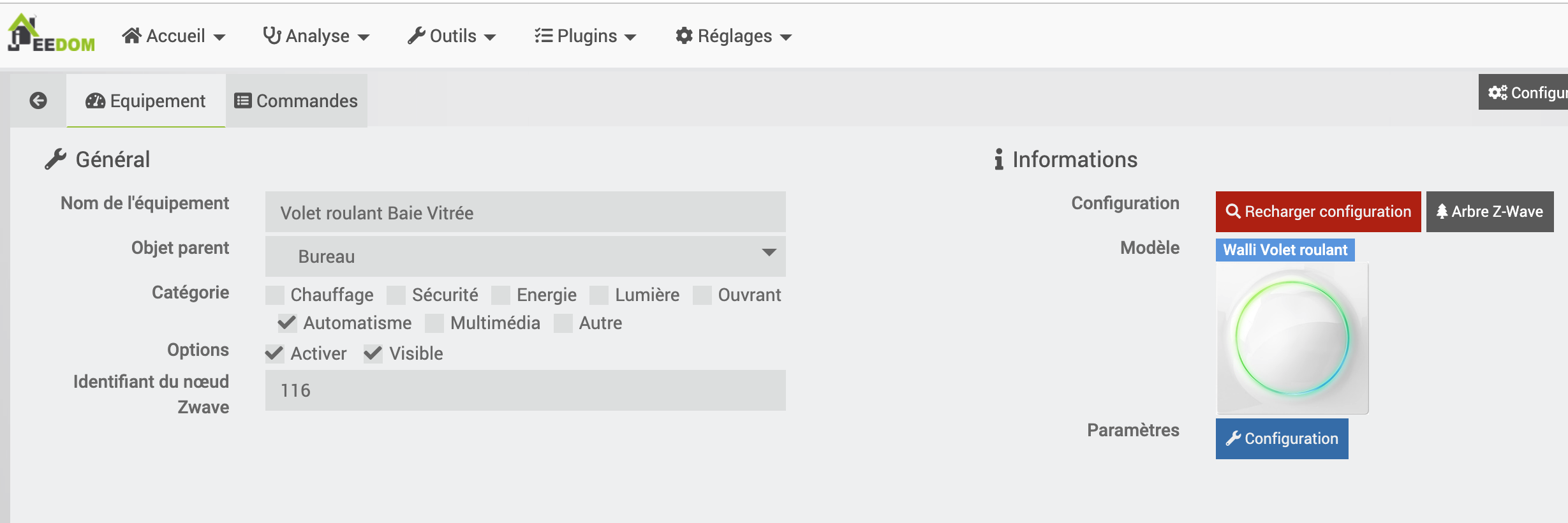

Ici, le Walli Roller Shutter a été intégré au système domotique Jeedom. Mais le principe est le même sur toutes les solutions domotiques, pour peu qu'elles sachent communiquer avec le protocole Zwave: on passe sa box domotique en mode inclusion, puis on appuie trois fois rapidement sur l'un des boutons. L'interrupteur est détecté puis ajouté au système. L'interrupteur s'éclaire en vert pour confirmer la bonne inclusion (s'il s'éclaire en rouge, il faut recommencer).
Il faut ensuite procéder à une calibration: c'est un processus dans lequel le Walli reconnaît les paramètres du moteur et le type de fin de course utilisé. La calibration permet au module de reconnaître les positions des stores avec précision. Ce Walli Roller Shutter va la faire automatiquement pour vous. Il suffit de démarrer le processus de cette façon:
- Cliquer rapidement trois fois sur l’un des boutons, puis le maintenir enfoncé
- Relâcher le bouton lorsque le Walli s’allumera en blanc (il peut être nécessaire de démonter temporairement la façade Celiane pour voir la couleur de l'éclairage du Walli)
- Cliquer rapidement pour confirmer
- Le Walli effectue alors le processus de calibration, en complétant un cycle complet: vers le haut, le bas et le haut. Pendant la calibration, la LED clignote en blanc.
Cette manipulation ne sera à faire qu'une seule fois. A partir de là le module Walli sait ouvrir et fermer entièrement le volet. A noter qu'un appui simple sur haut ou bas va ouvrir ou fermer complètement le volet. Un appui maintenu permet d'ouvrir ou fermer partiellement le volet.

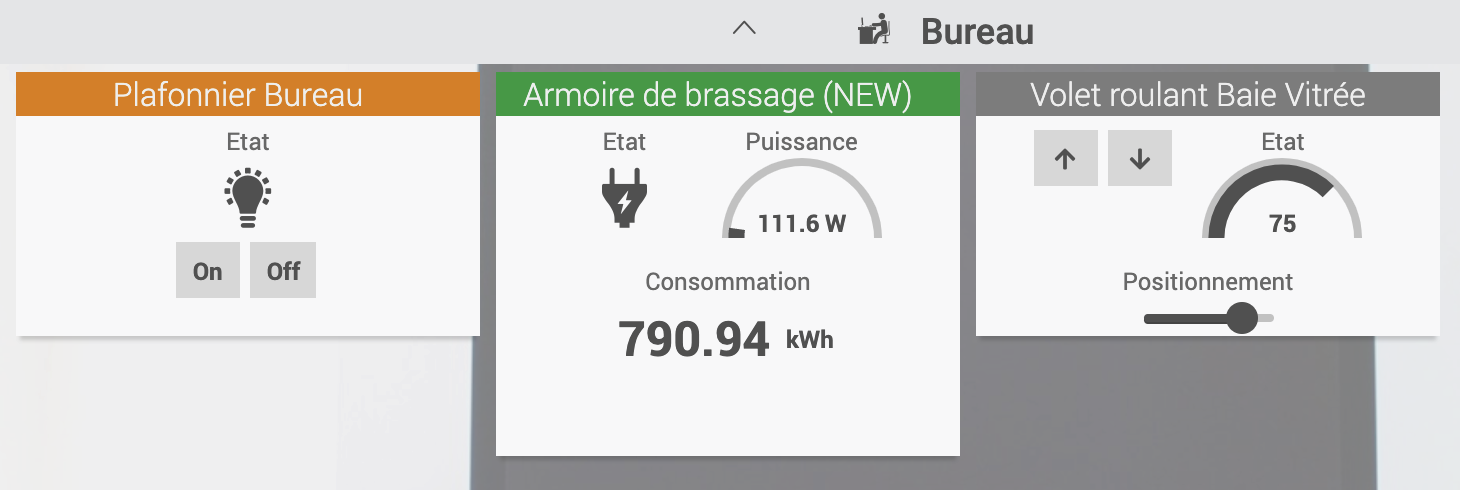

Sur Jeedom, on obtient ce widget permettant de piloter le volet:
Il est également possible de connaitre la puissance et la consommation totale du volet. Je ne les ai pas affichées ici, ces informations ne me semblant pas très utiles dans mon cas.

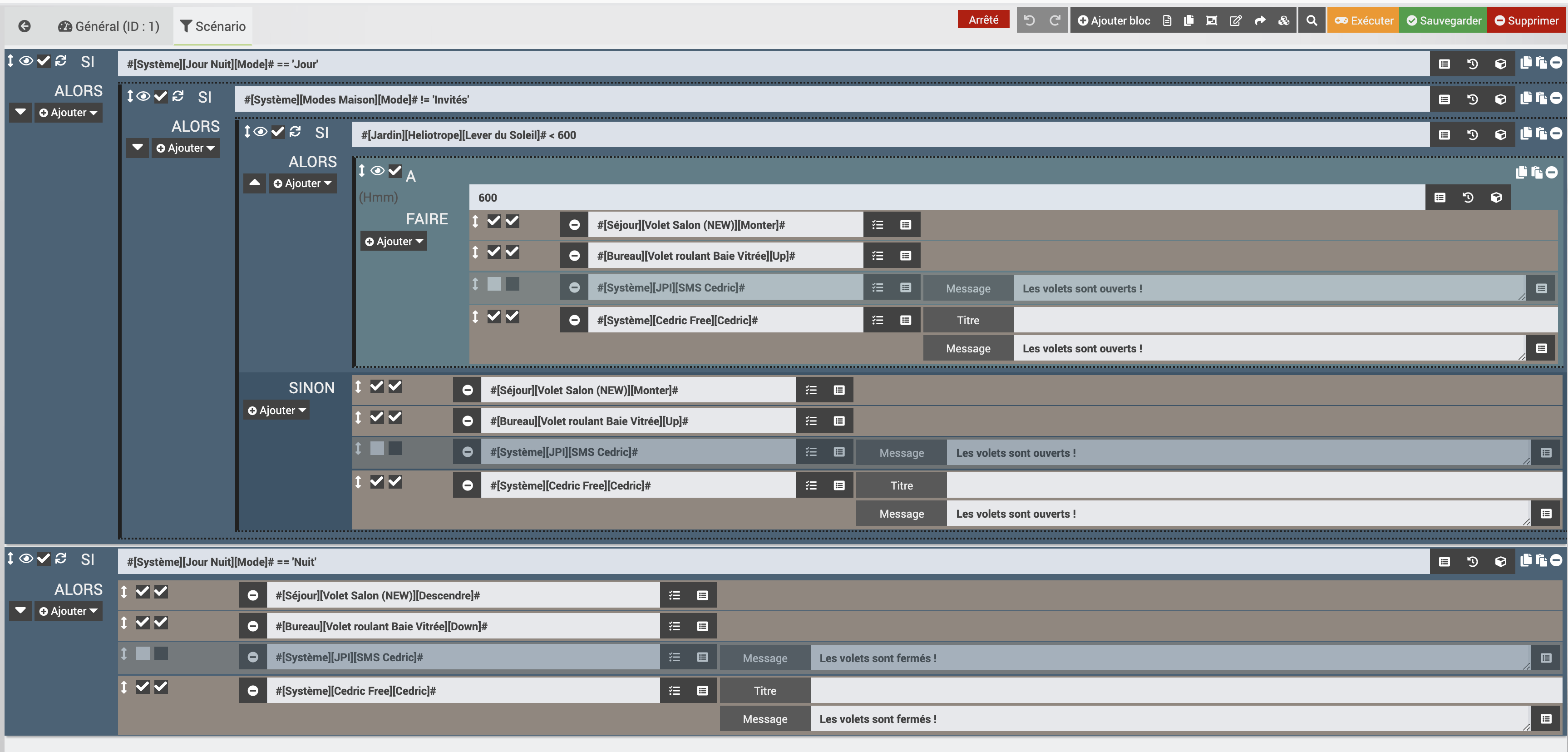

Le volet est en revanche intégré dans mon scénario de gestion des volets de la maison:
Ici, au lever du jour (information récupérée par le plugin Heliothrope), si la maison n'est pas en mode “invités”, et si le lever du jour est après 6h du matin, on ouvre les volets. Si le lever du jour est plus tôt que 6h du matin (notamment l'été), alors on attend 6h pour les ouvrir.
Du coup dans les faits on utilise très rarement l'interrupteur mural, le système domotique gérant tout cela pour nous. Mais il est important de toujours conserver un contrôle manuel si besoin. Et ici il se fond dans la déco avec les autres appareillages du bureau.
Conclusion
Ce module Fibaro répond parfaitement à mon besoin: piloter le volet roulant de ma baie vitrée tout en affichant un design Legrand Celiane. Son installation est très simple, puisque le câblage est le même que n'importe quel interrupteur pour volet électrique. Si l'installation d'interrupteurs connectés peut parfois poser problème pour l'éclairage, à cause de l'absence de neutre en France (derrière l'interrupteur), ici aucun soucis, puisqu'un interrupteur classique pour volet a de toute façon toujours la phase et le neutre, ainsi, que les fils pour la montée et la descente du volet. Rien de spécial à prévoir donc: si votre interrupteur pour volet est câblé (et pas un interrupteur sans fil comme installent de plus en plus de professionnels), vous pouvez installer ce module Walli ! Le prix est un peu élevé, car le mécanisme coute tout de même 66€, auxquels il faut ajouter le prix de la façade et du bouton Celiane. Mais le résultat est là, et Fibaro est un fabricant digne de confiance, ses appareils ayant fait leurs preuves depuis longtemps ! Attention en effet aux “chinoiseries” sans aucune homologation ni sécurité qui peuvent parfois prendre feu… Bref, si vous cherchez un domotiquer un volet électrique en utilisant le protocole Zwave, je ne peux que vous recommander ce Walli Roller Shutter, que vous souhaitez garder votre esthétique Legrand / Schneider / Gira, ou pas, car le fonctionnement de la version avec habillage Fibaro sera exactement le même.
