Routeur Synology: ajouter un secours 3G/4G

Je possède depuis plus de deux ans un routeur Synology RT1900ac que j’apprécie beaucoup pour son interface. Contrairement à bon nombre de fabricants historiques dans le domaine, Synology a su apporter une interface intuitive, reprenant le concept de l’interface DSM présente sur ses NAS. On s’habitue vite à une telle clarté :) Parmi ses nombreuses possibilités, ce routeur a la possibilité d’accueillir une clé 3G/4G grâce à un port Usb disponible. Une fonction que j’ai décidé d’exploiter récemment suite à la défaillance de ma Livebox, un weekend où j’étais parti, ce qui m’a coupé l’accès à la maison et donc au contrôle de celle ci…

Synology liste une série de clés 3G/4G compatibles sur son site internet. Il fallait juste trouver un modèle disponible à la vente. J’ai opté pour la clé Huawei e3372, qui a bonne réputation, et qu’on trouve à moins de 50€ sur Amazon par exemple.

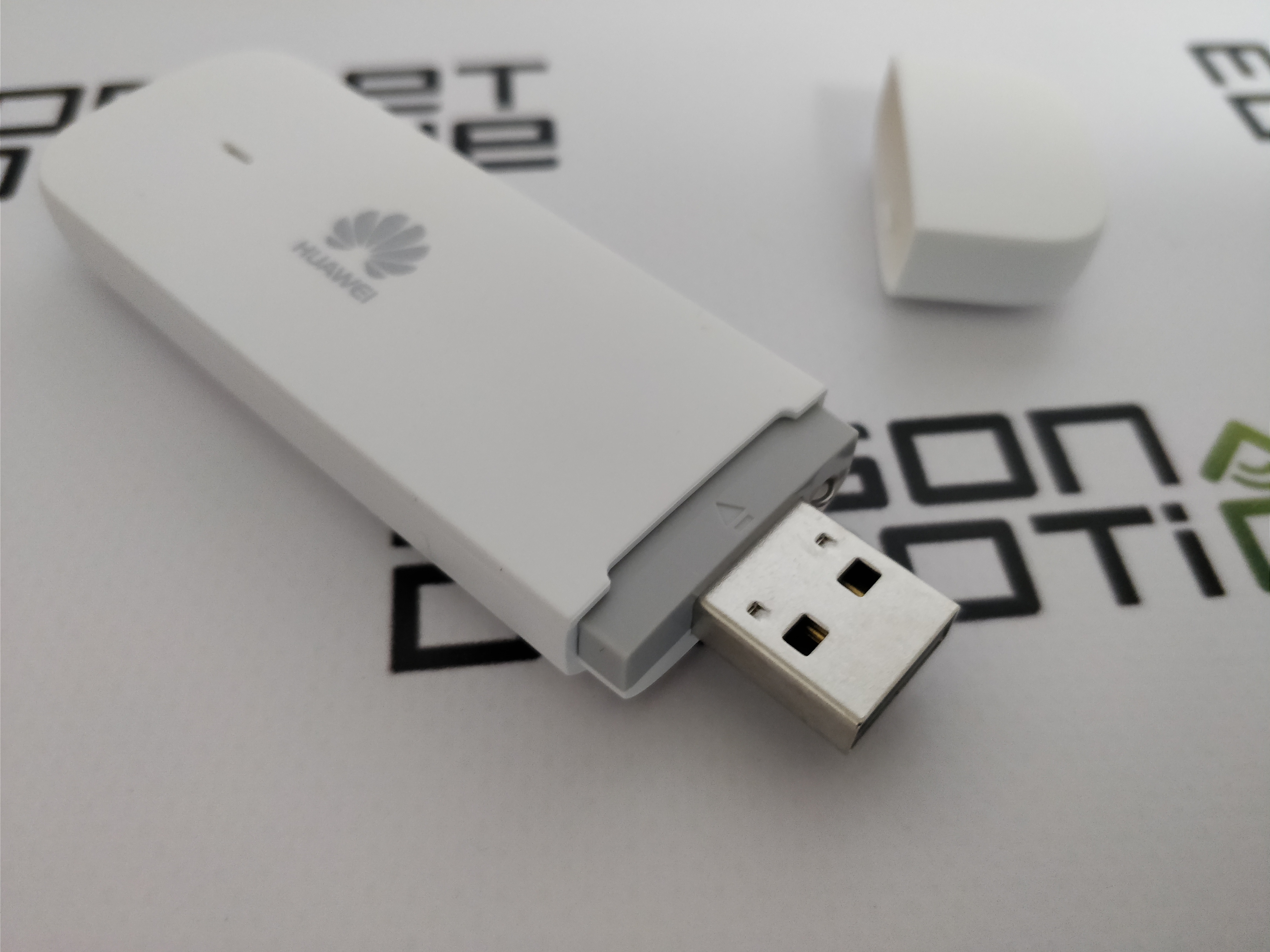

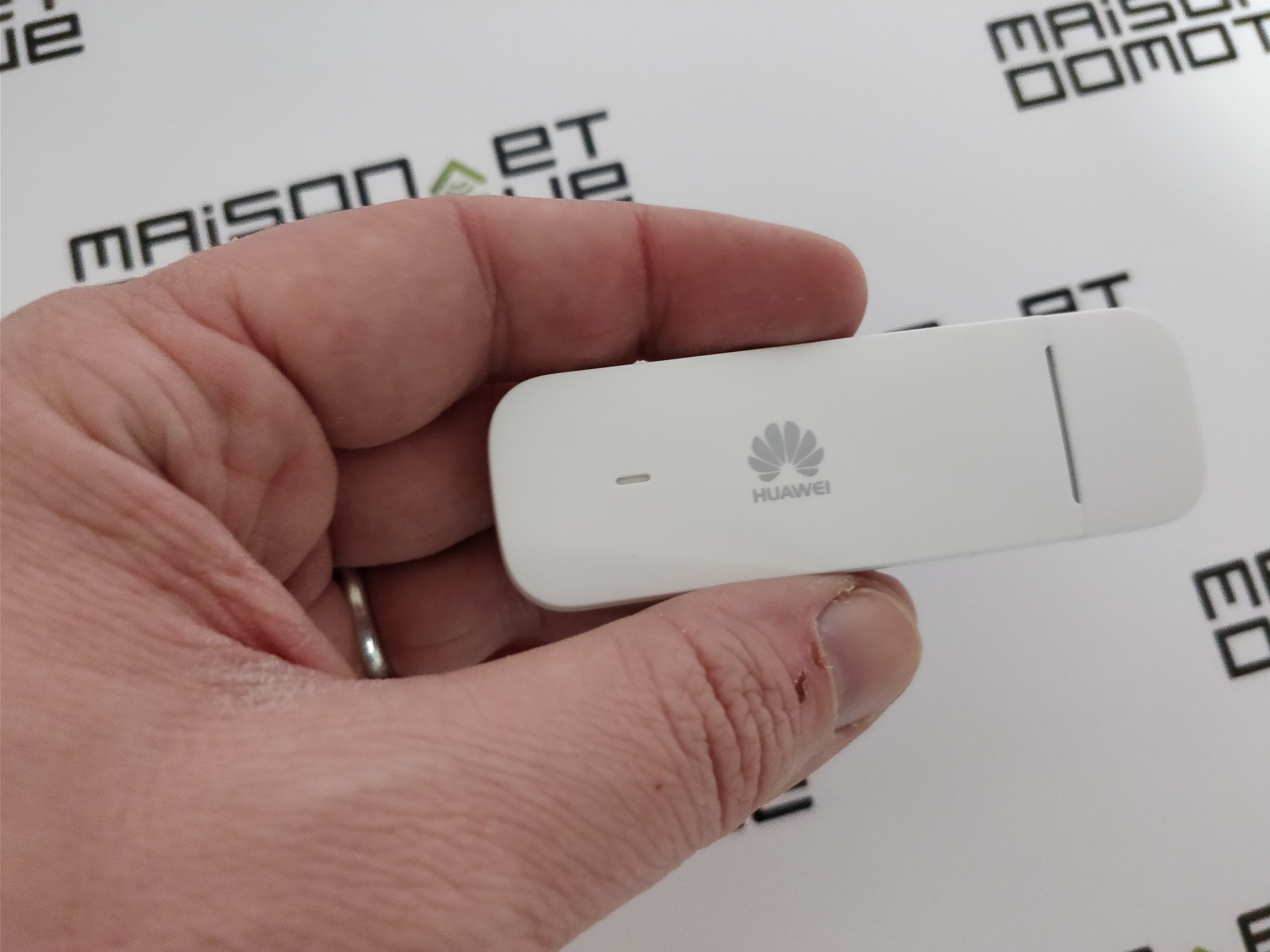

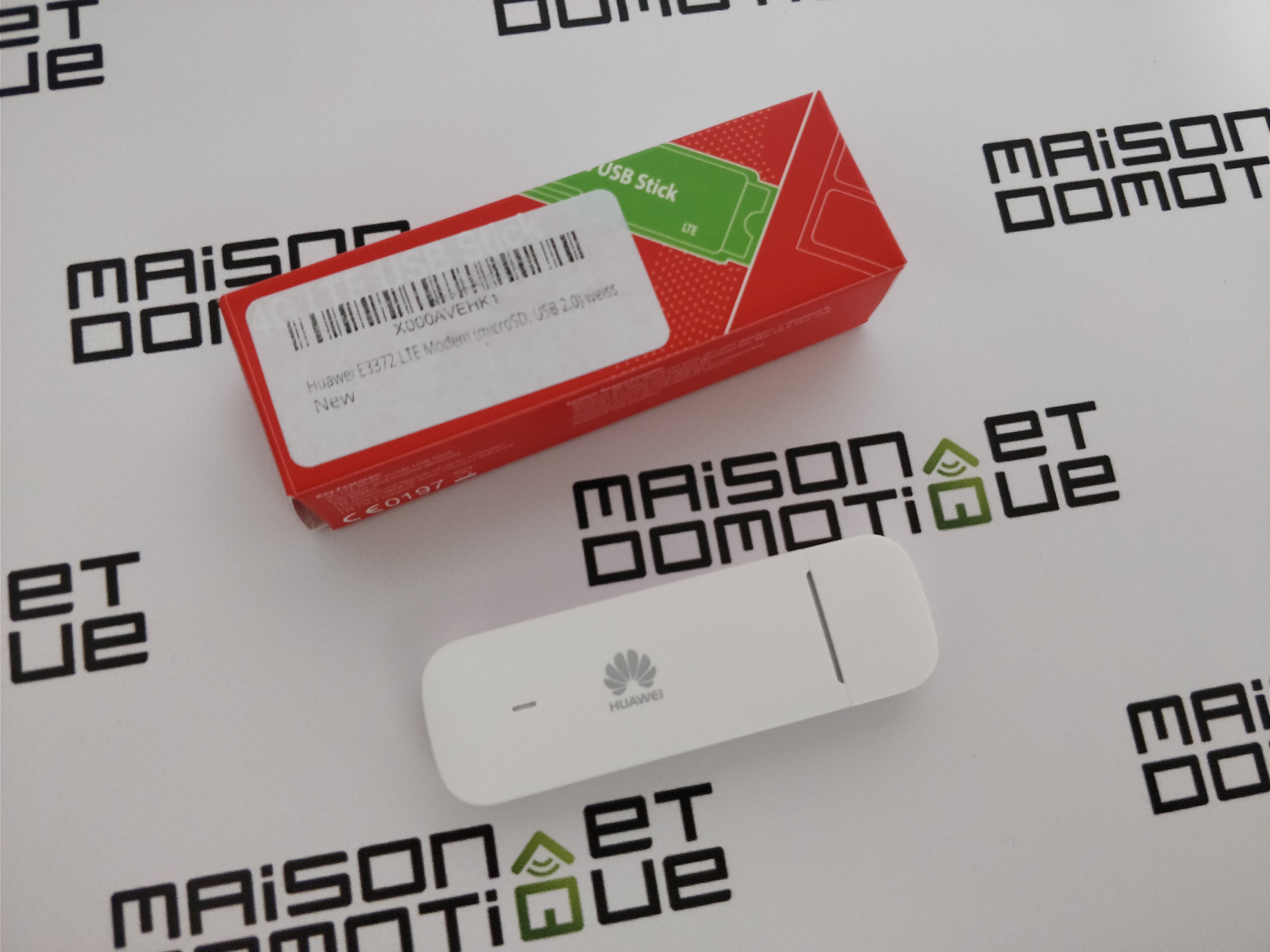

Ce dongle Huawei e3372 est relativement classique pour un périphérique de ce type. Il se présente sous la forme d’une clé Usb, qui pourra être branchée sur un ordinateur, ou tout équipement le supportant, comme ici notre routeur Synology RT1900ac.

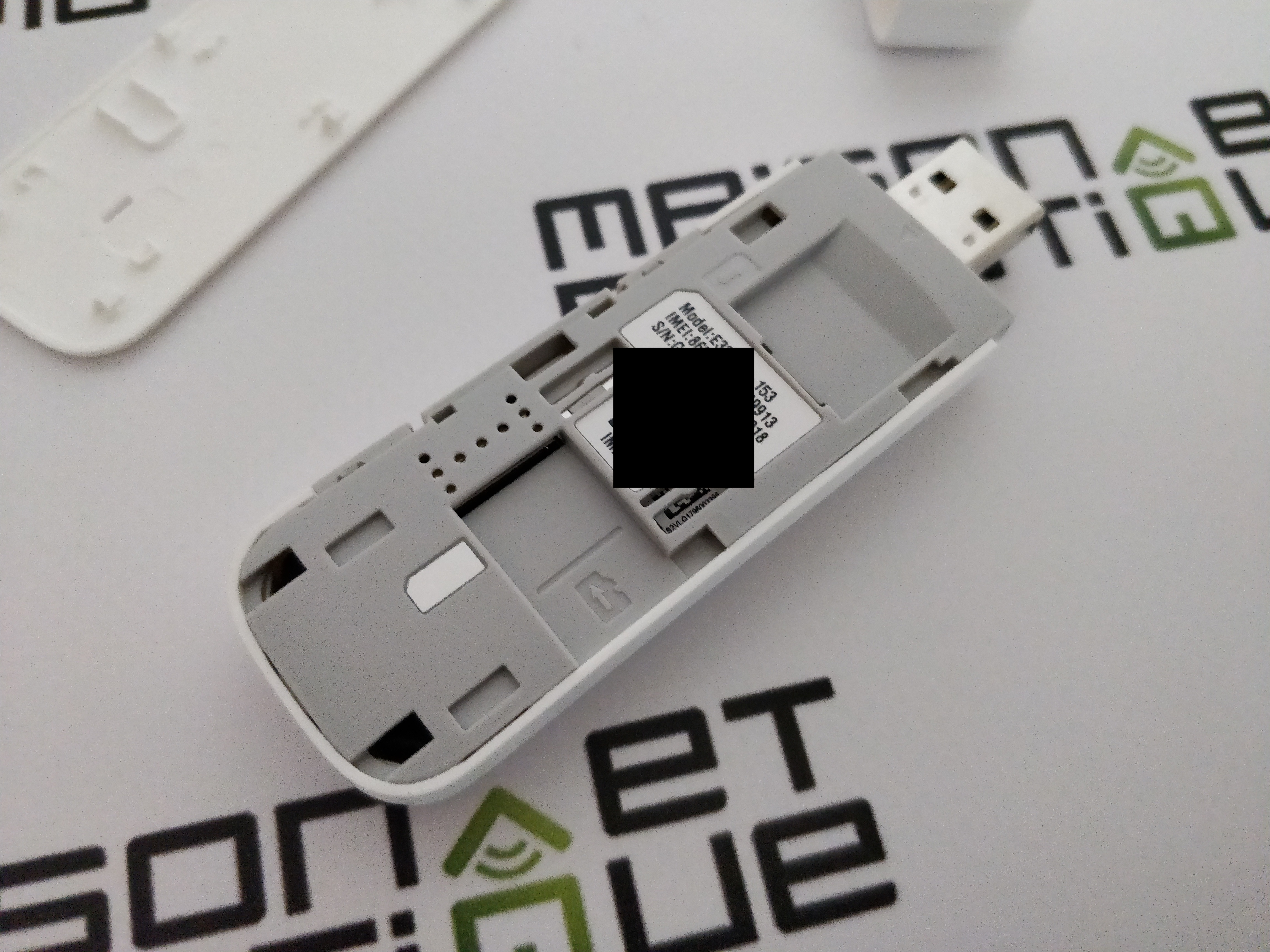

Le couvercle coulisse simplement, laissant apparaitre un emplacement pour carte Sim, et un autre pour micro SD, permettant ainsi de stocker des fichiers si besoin. Pratique dans le cas d’une utilisation avec un ordinateur.

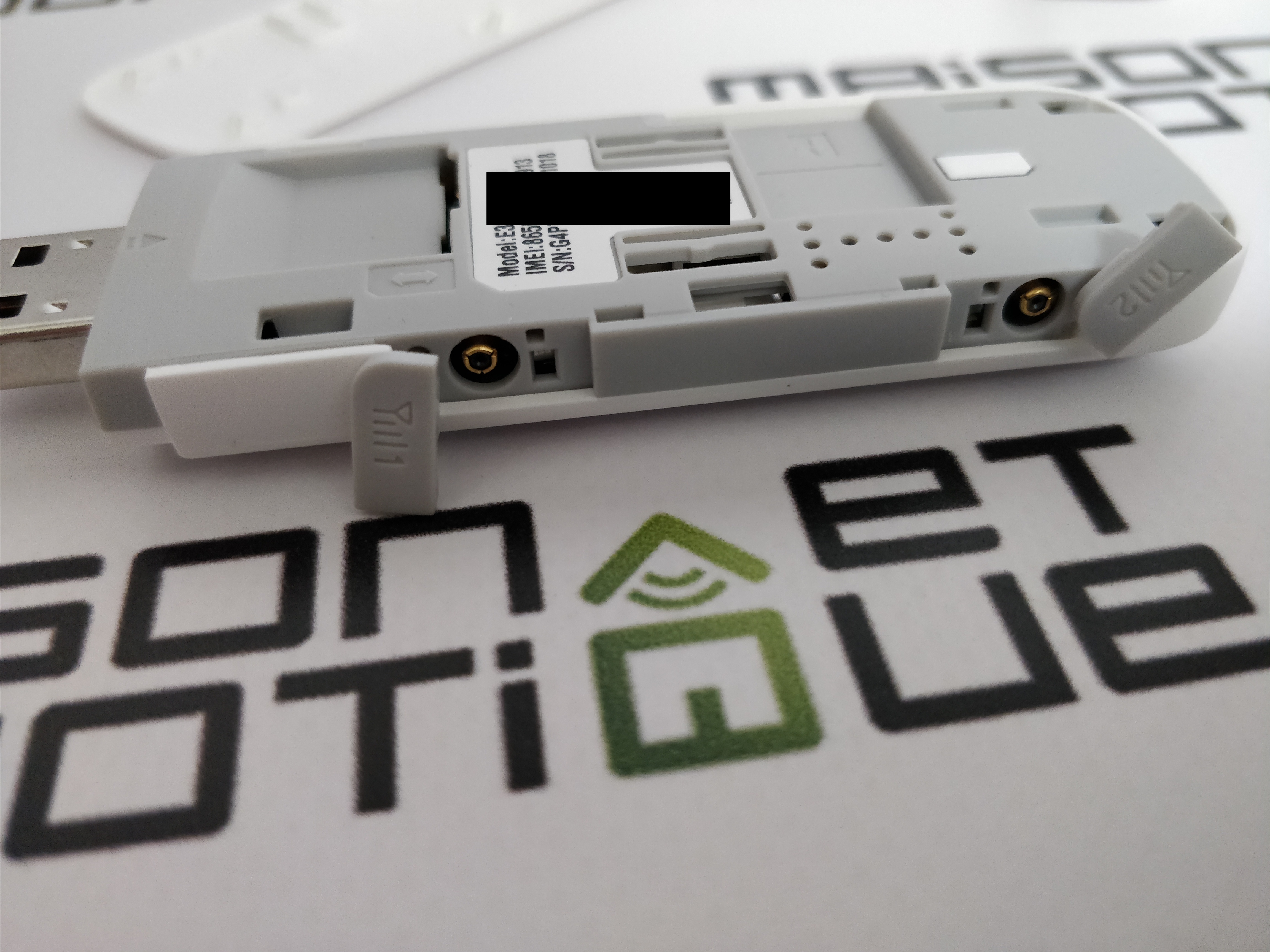

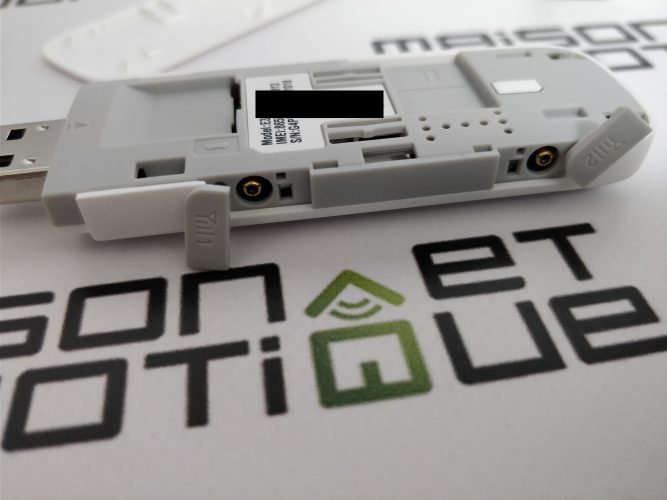

Sur le côté, sous deux caches, se trouvent deux connecteurs antenne si on souhaite améliorer la portée GSM. Une bonne idée !

Pour fonctionner, il faut bien sûr une carte Sim avec un abonnement DATA. J’ai profité d’une option disponible chez mon fournisseur d’accès mobile, Bouygues Telecom: pour 2€/mois, j’ai droit à une seconde carte Sim sur la même ligne que j’utilise déjà sur mon smartphone, mais pouvant être utilisée dans une tablette, clé 3G, etc… Mon forfait DATA est simplement partagé entre les deux. Avec 50Go de DATA, et cette clé 3G étant destinée à un usage de secours, cela ne posera pas de problème. Il existe aujourd’hui de nombreuses offres permettant d’avoir un abonnement vraiment très abordable (il y a quelques semaines encore, Free proposait son forfait illimité à 0,99€…).

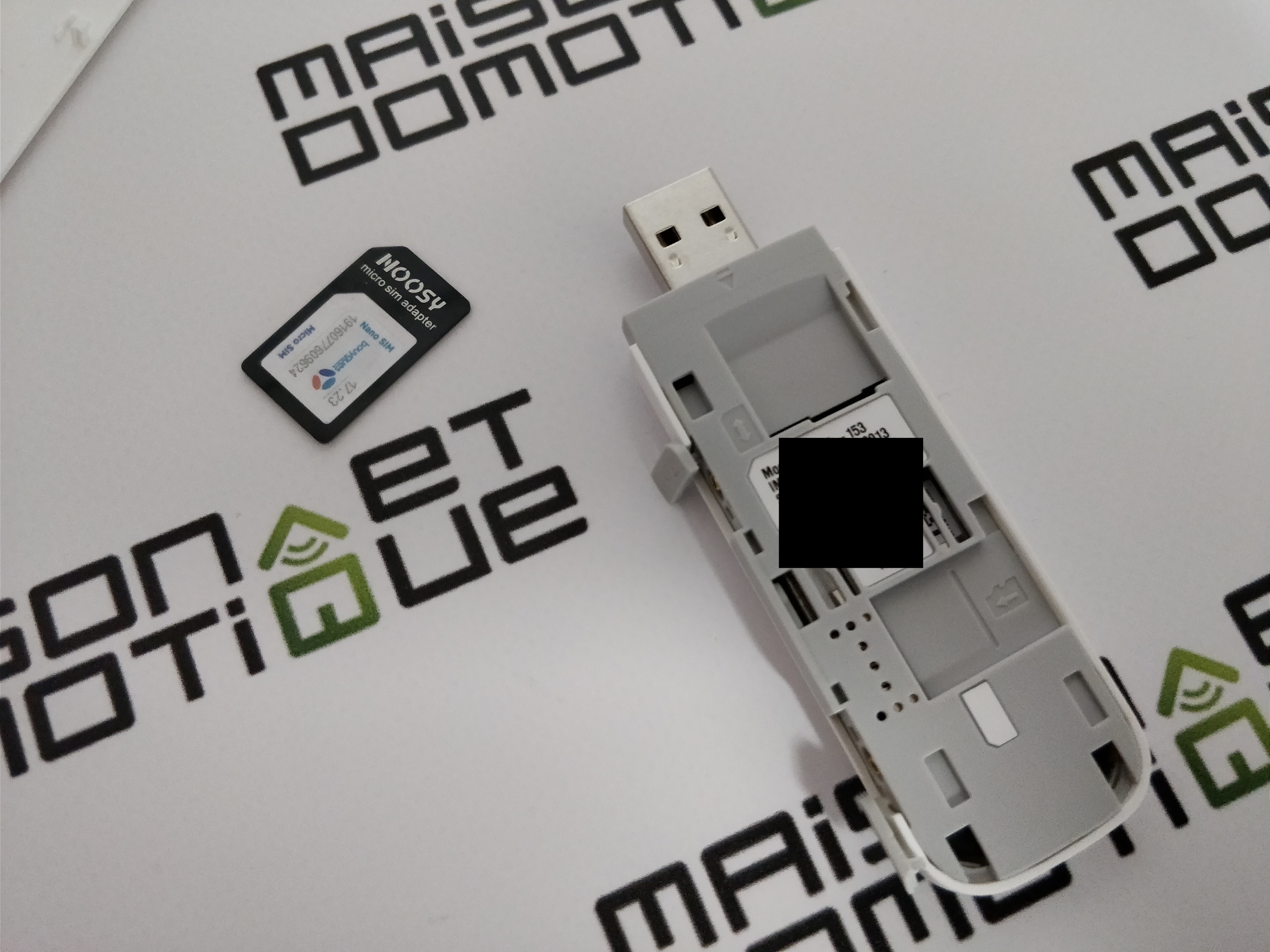

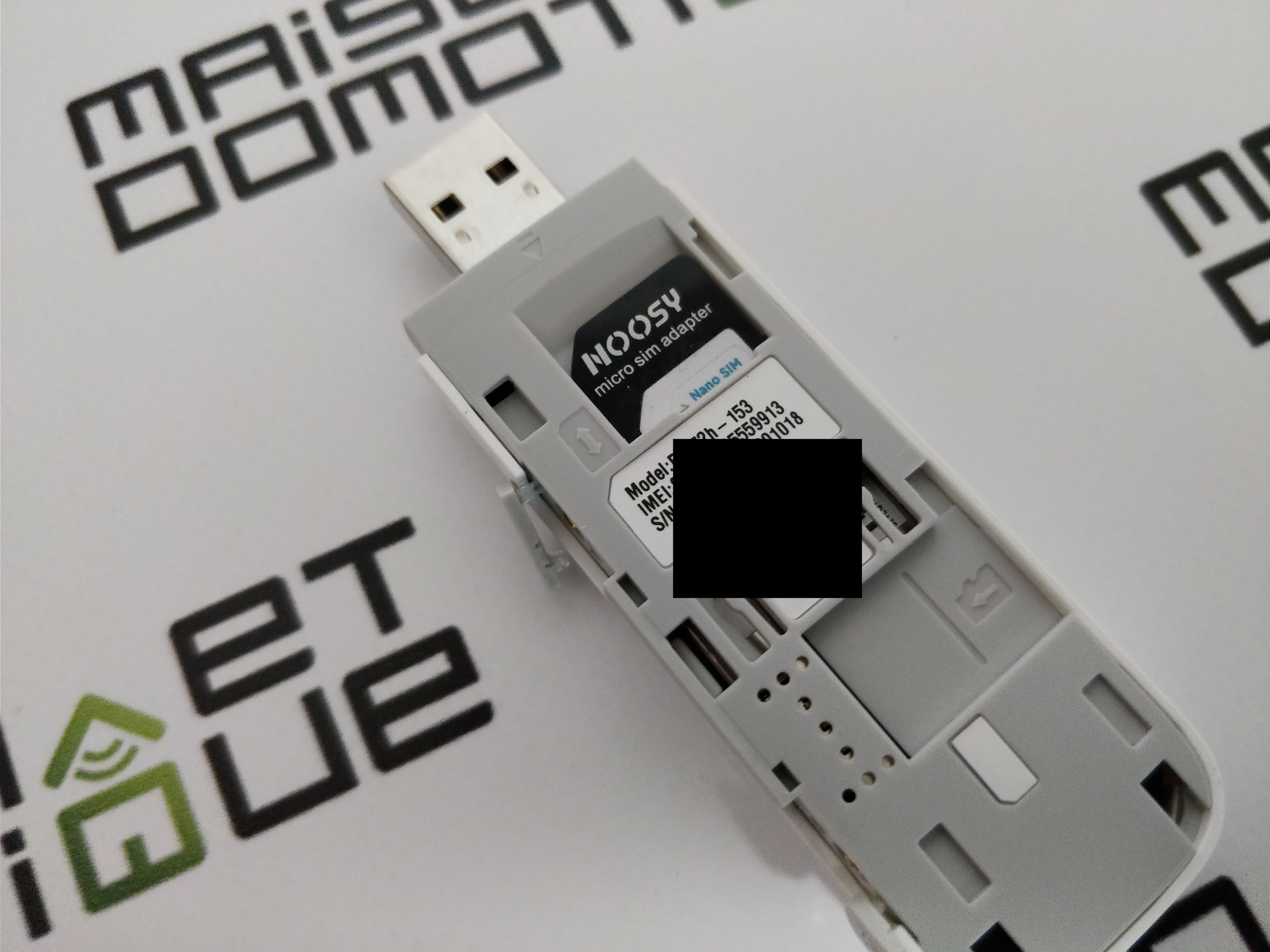

Attention, le format utilisé par le dongle Huawei e3372 est au format micro Sim. Ayant une carte nano Sim, j’ai dû utiliser un adaptateur:

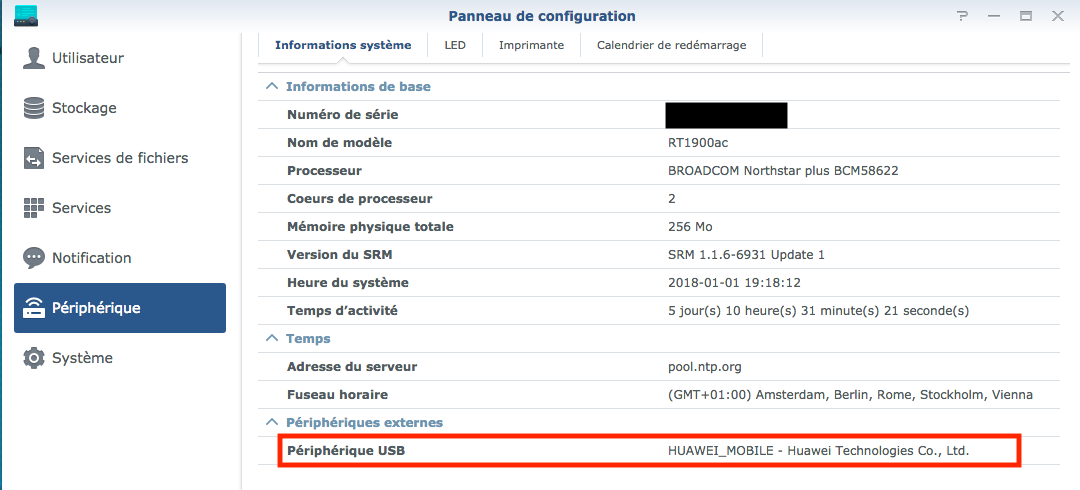

Il suffit ensuite de brancher le dongle Huawei e3372 sur le routeur Synology. Celui ci reconnait la clé automatiquement, comme on peut le voir dans le panneau de configuration du routeur:

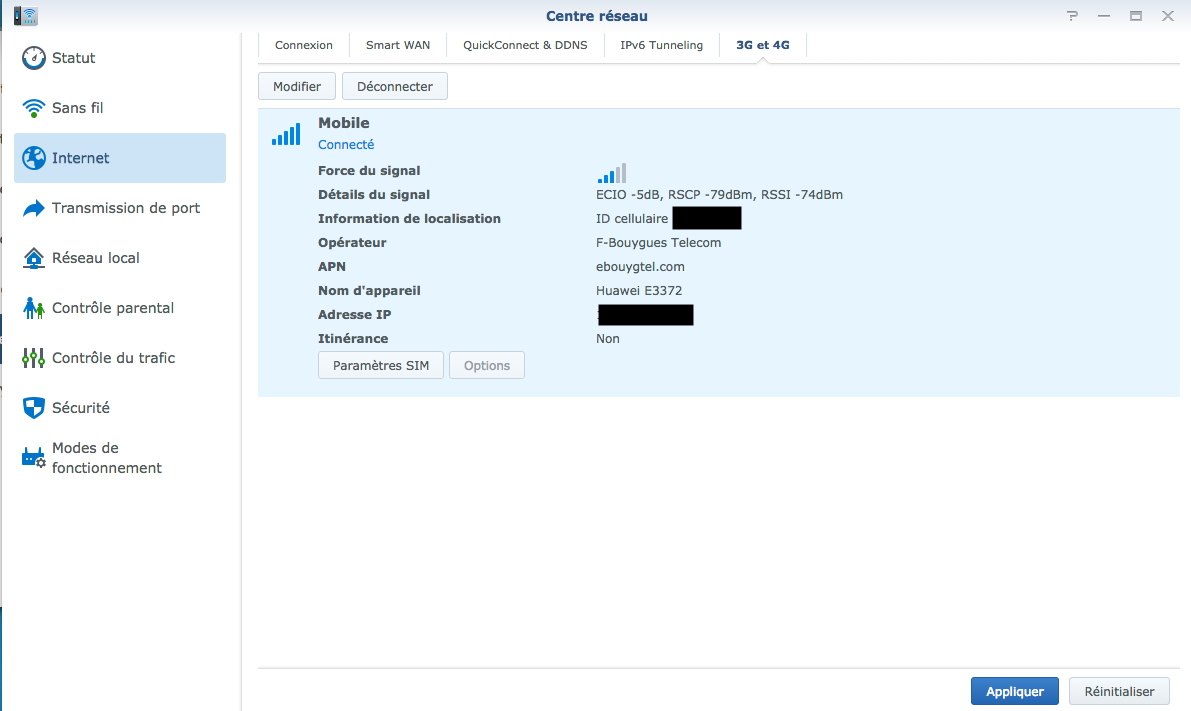

Il suffit ensuite de se rendre dans le centre réseau / Internet, puis onglet “3G et 4G”. Si la carte Sim dispose d’un code PIN, il faudra le renseigner pour que la connexion puisse s’établir:

Le routeur peut alors utiliser cette connexion 3G/4G de deux façons:

  • soit en ligne principale, ce qui peut être utile pour une résidence secondaire qui n’aurait pas de ligne ADSL par exemple. Le routeur Synology RT1900ac utiliserait la connexion 3G/4G, et fournirait ensuite un réseau ethernet et Wifi au reste de la maison.
  • soit en ligne secondaire, pour équilibrer la charge réseau, ou en secours de la ligne principale.

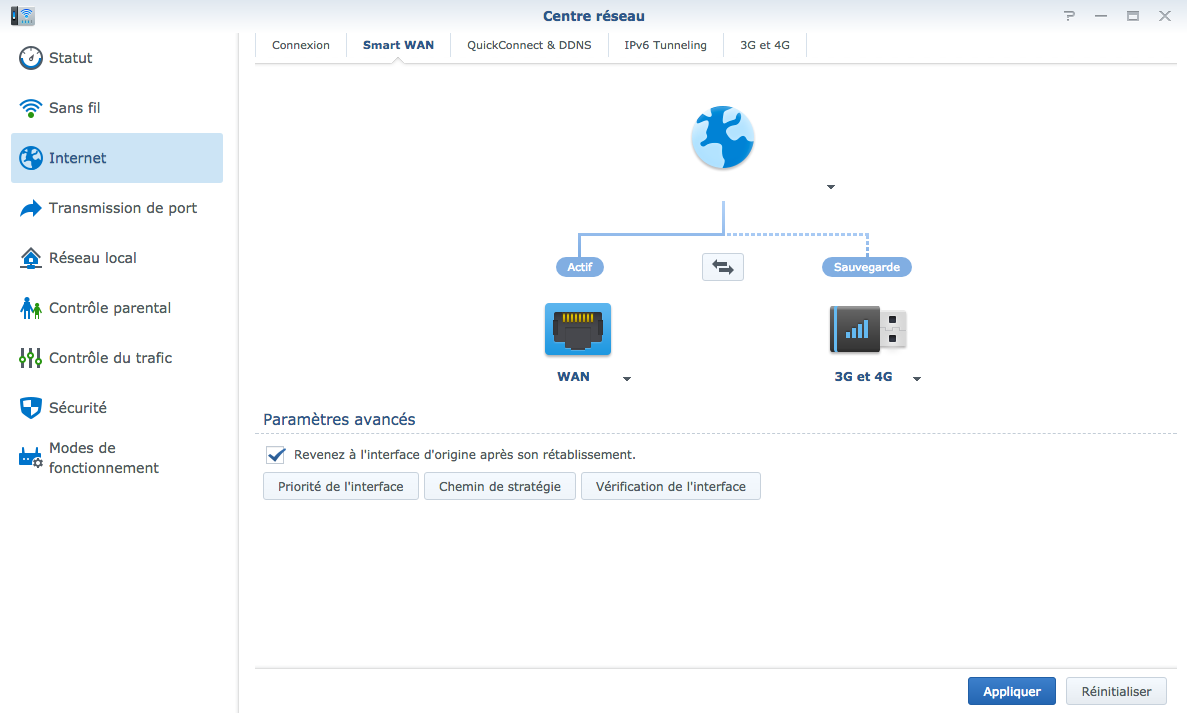

Cela se règle dans le centre réseau, Internet, Smart Wan:

Ici, la connexion 3G est utilisée comme secours: si la Livebox ne répond plus, le routeur passera automatiquement sur la carte Sim pour maintenir une connexion internet. La case du dessous “Revenez à l’interface d’origine après son rétablissement”, fait en sorte que le routeur repasse sur la Livebox dès que celle ci est de nouveau disponible.

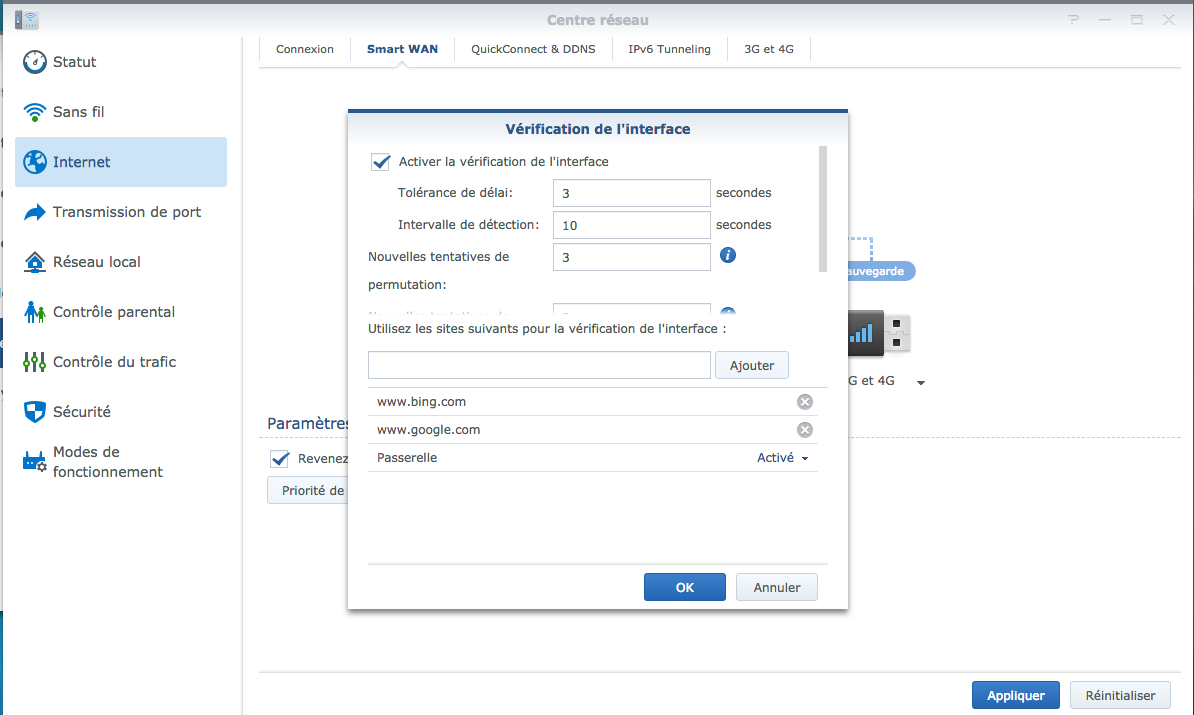

Le bouton “vérification de l’interface” permet d’ailleurs d’indiquer quelques sites à tester pour vérifier la connexion.

Une fois paramétré de la sorte, l’ensemble fonctionne plutôt bien: dès que la connexion ADSL principale tombe, le routeur Synology RT1900ac passe sur la connexion GSM grâce au dongle Huawei e3372. Et il revient sur la connexion ADSL dès qu’elle est de nouveau disponible. L’ensemble du réseau étant sur onduleur, cela permet de conserver une installation disponible quoiqu’il arrive: coupure de courant, d’internet, etc… Le système domotique reste ainsi disponible de l’extérieur, mais également le système d’alarme Somfy Protect, le système de vidéosurveillance, etc…

Ce secours 3G/4G est donc une option à envisager sérieusement pour optimiser la fiabilité de son installation. La clé Huawei e3372 coute ici un peu moins de 50€, et les abonnements GSM sont aujourd’hui très abordables pour se permettre ce genre de secours.

Promo
Huawei e3372 Modem LTE (Micro SD, USB 2.0) Blanc
41 Commentaires
Huawei e3372 Modem LTE (Micro SD, USB 2.0) Blanc
  • Accédez à internet où que vous soyez grâce au Dongle USB 4G Huawei E3372 ! Ultra simple d'utilisatio

21 Commentaires
  1. Merci, pour l’article.

    Comment fait tu pour ton acces extérieur en 4G ? tu utilise le dyndns de ton routeur ?

    Merci

    • Le Dyndns du routeur doit le faire, oui. Pour ma part j’utilise le service de Synology, Quickconnect, qui facilite bien tout ca sans s’occuper de l’ip.

    • Si c’est comme sur les NAS.
      Tu as le mode DDNS avec plusieurs sites accessibles + certificat pour avoir le HTTPS (let’s encrypt est dispo) !
      Il y a aussi la service maison nommé QuickConnect.

  2. Bonne question, car impossible via une connexion 4G (adressage privé partagé) sauf à avoir une SIM IP publique fixe, mais ça coûte très cher. Bien sur, si c’est pour accéder à des services stockés dans le cloud, pas de soucis.

  3. Petite question il est possible de mutualisé le débit ADSL et le débit 4Go pour en avoir plus ? comme le ferait ovh avec over the box ?

    • Oui, tout à fait, tu as le mode équilibrage de charge qui le fait.

      • Salut,
        Attention au terme équilibrage de charge
        Je possède ce routeur, et suite à différents échanges récents avec des gens qui maîtrisent le sujet + mes vérifications , il faut bien comprendre ce qui suis :

        — Ce routeur NE FAIT PAS d’agrégation de WAN, comme le fait OVER THE BOX. Cela signifie qu’il n’est pas capable de cumuler les deux WAN pour une même connexion.

        — Ce routeur FAIT de l’équilibrage de charge uniquement.

        — En gros, si vous avez 10 mbits en adsl et 10 mbits en 4G, vous ne pourrez pas regarder Netflix à 20 mbits . Par contre vous pourrez regarde Netflix à 10 mbits sur un wan et la TV à 10 mbits sur l’autre Wan.

        — Certains applicatifs comme les torrents ou le peer to peer de manière générale peuvent profiter du cumul des deux lignes car les connexions sont répartis sur ces deux dernières.

  4. même question, généralement les accès 3G n’ont pas d’IP publique, comment fais-tu?

  5. Je vous partage deux autres modes d’utilisation intéressant pour ce routeur dans le cas ou vous n’avez pas envie d’investir dans un abonnement 4G à l’année mais simplement en cas de problème ADSL ou fibre , de pouvoir basculer à la demande en 4G sur votre téléphone pour vous dépanner :

    1) Dépannage : sachez que le simple fait de brancher un téléphone android sur le port usb du routeur et d’activer le partage de connexion usb (en général à coté du bouton partage WIFI) permet instantanément d’établir une connexion 4G , le routeur reconnaissant en natif les connexion usb android. Donc encas de panne subite, pas besoin de clé, vous branchez votre téléphone et toute votre maison récupère internet

    2) Pour faciliter encore plus ce type de bascule, j’ai installé un petite borne WIFI (TPLINK) en mode client sur le second WAN du routeur. Cette borne est configuré pour s’accrocher automatiquement au WIFI partagé de mon téléphone quand j’active le mode hotspot 4G. ayant une ligne 4G free illimité, cela me permet quand je suis à la maison , et sans avoir à bloquer mon tel en usb , de simplement activer un bouton sur mon tel pour booster considérablement ma connexion (de 12 mbits en adsl , je rajouter 100 mbits en 4g aux heures creuse s et 40 aux heures chargées). Si j’ai une coupure d’adsl , je mets mon tel en hotspot wifi , et directement toute la maison récupère internet

    Les Asus (jamais eu entre les mains ) ont la cote en ce moment et permettent le même fonctionnement mais comme Cédric, j’apprécie particulièrement l’interface, la simplicité et la fiabilité des produits Synology.

    ++

  6. Normalement pour somfy protect elle sait fonctionner sans WiFi (en partie). Mais très bonne idée. Ça me titillait mais avec ton système ça semble pas très compliqué. Et comme j’ai mis en place un dns perso qui se propage toutes les minutes pour gérer l’IP dynamique de la livebox ça devrait se gérer sans souci.
    Va juste falloir commencer à réfléchir à une baie pour mettre tout ça 😁

  7. Bonjour,

    Merci pour vos infos.
    Peut on à distance via API script passer du mode WAN au mode 3g/4G?
    Merci d’avance

  8. Bonjour,
    Merci pour votre article très intéressant !
    Qu’est ce que vous conseillez en terme d’onduleur pour maintenir une installation comme celle ci ?
    L’objectif est d’avoir un backup electrique en cas de coupure de courant pour au minimum 3/4 heures.
    Merci !
    +

  9. Suite a ton article sur le routeur Synology et la clé 4G , j’ai fait l’acquisition de cet équipement afin de créer un backup a ma connexion ADSL , le tout relié à l’eedomus. ( j’avais testé d’autres routeurs mais il ne géré pas le retour ” à la normale ” apres que la connexion ADSL soit rétablie ).

    Mais je rencontre plusieurs difficultés ( ou je dois pas bien paramétrer l’ensemble ).
    1er point , quand je suis en 4G ( réseau bouygues ) mes navigateurs internet n’arrivent plus a ouvrir la page de NETFLIX ( j’ai une erreur ” err time out ” ) est ce que tu rencontres cette anomalie ? il y a t il un réglage dans le routeur à faire ?( j’ai fait le test sur 2 PC différents, si je branche la clé directement sur le PC j’arrive bien sur NETFLIX, si je branche le routeur via ADSL j’arrive aussi sur Netflix mais quand j’utilise la clé 4G sur le routeur je n’accède pas à NETFLIX ni a d’autres site en HTTPS … mais pas tous )

    Autre anomalie au bout d’un certain temps ( alors que le routeur est sur ADSL et avec le backup 4G ) il continue à fonctionner ( les diodes sont allumées et clignotent )mais il ne capte plus d’internet ( ADSL ou 4G), l’eedomus clignote en bleu et la connexion avec les PC ne fonctionne plus , je dois l’éteindre et le rallumer pour revenir à la normale. Cela le fait assez régulièrement.
    Si tu peux me faire part de ton retour d’expérience et de ton aide,
    Je te remercie par avance.

  10. Pour ma résidence secondaire j’utilise le combo le hotpost Wifi HUAWEI E5372 + forfait Sim 120Go la poste mobile à 18,99, sur le réseau SFR. l’avantage est quette solution est utilisable partout en 3G/4G, l Et ça fonctionne très bien !

  11. Bonjour,

    Merci pour ce tutoriel. Je viens de recevoir la clé, mon RT1900ac la reconnait comme périphérique extérieur mais en aucun cas comme source 4G dans le centre réseau. Une idée ? Merci
