Tutorial: réaliser son propre NAS

I. Le matériel.

Comme je l'ai dit précédemment, Freenas ne nécessite pas une bête de course, il peut être installé sur un vieux pc qui traine chez vous. Malheureusement, je n'en ai plus en stock, j'ai donc acheté quelques composants pour l'assembler, et aujourd'hui il devient difficile de trouver des composants “dépassés” et peu puissants.

La question s'est donc posée concernant la taille, mon but étant de faire un boitier suffisamment petit pour tenir dans mon armoire de brassage.  J'ai alors étudié les possibilités avec une carte mini Itx: minuscule, ne consomme pas beaucoup, idéale pour un NAS ! Sauf que trop limitée pour accueillir suffisamment de disques durs. En effet, il n'y a souvent qu'un port d'extension sur ce type de carte, à moins d'acheter une carte RAID très couteuse pouvant accueillir 8 disques durs, on ne pourra pas y brancher facilement plusieurs disques durs.

Son opposée, le format ATX, elle, n'était pas envisageable, cela nécessitant obligatoirement un boitier volumineux. J'ai donc finalement opté pour une carte au format micro ATX. Ce NAS va ainsi s'appuyer sur une carte mère micro ATX Gigabyte GA-G31M-ES2L (40€) et un processeur Intel® Pentium® E5300 (60€), équipée d'1 Go de Ram PC5300 (récupérée dans mes tiroirs). Une petite configuration pour une centaine d'Euros, largement suffisante pour ce que je veux faire. J'aurai par la suite la possibilité d'y ajouter plusieurs cartes RAID afin d'ajouter des disques durs, mais cette carte mère me permet dès le départ d'y connecter 4 disques Sata, ce qui est déjà un très bon début.

A lire également:
Nas Synology: comment remplacer un disque dur sans perdre ses données ? (panne ou augmentation de capacité)

J'ai ensuite cherché un boitier à la fois compact, et disposant de suffisamment d'espace pour y loger plusieurs disques durs. Là le choix n'a pas été facile. Mais je me suis fait “plaisir” avec le boitier M-CUBE B289CA de chez Maxinpower. Assez compact (L 28 x P 38 x H 23), bien fini, et disposant d'un petit écran digital affichant la température d'une sonde intérieure, qu'on peut disposer où on souhaite (CPU, HDD, etc…). Génial pour surveiller la température de son boitier en un coup d'oeil :D Par contre, 75€ le boitier…

IMG_1660

IMG_1661

Ce boitier dispose à la base de deux emplacements 5″ 1/4, et 3 emplacements 3″ 1/2. Soit 5 emplacements utilisables pour les disques durs, ce boitier n'ayant pas besoin de lecteur CD (enfin, juste une fois au démarrage pour l'installation de Freenas).

Mais il existe des petits accessoires sympas, comme cette “cage” qui se loge dans deux emplacement 5″ 1/4 et qui permet d'accueillir 3 disques durs, qui sont de surcroit bien refroidis grace à un ventilateur intégré (25€):

IMG_1670

IMG_1671

Ce qui nous permet finalement de loger 6 disques durs. Enfin, comme il reste encore de l'espace à l'avant du boitier, il sera possible de bricoler une autre cage pour y loger, je pense, 4 autres disques.

Ce qui nous fera en tout 10 disques durs, dont 4 branchés sur la carte mère, et 6 qui seront branchés sur deux cartes d'extension RAID (rendues possible grace à l'utilisation d'une Carte Micro ATX).

IMG_1669

Il suffit de libérer les deux emplacements 5″ 1/4

IMG_1675

Et d'y insérer la cage.

IMG_1676

IMG_1677

On voit ici la place qu'il reste en dessous des logements 5″ 1/4, qui permettra le stockage de disques durs supplémentaires plus tard.

A lire également:
Découverte du Khadas VIM1s: l'alternative parfaite au RPI pour réaliser une box domotique Home Assistant à moins de 75€ en 10min !

Si je me base sur des disques dur de 1 To (les 2 To étant encore trop chers), ca permettra déjà de monter à 5 To de stockage en Raid 1, ce qui n'est déjà pas si mal :D

L'assemblage se fait comme n'importe quel autre ordinateur, en prenant soin d'assembler d'abord la carte mère sur son berceau, car la compacité du boitier fait qu'elle est difficilement accessible après montage.

IMG_1668

Pour le stockage du système Freenas, ce dernier peu être installé en version “embebded” sur une clé Usb, par exemple. L'avantage de cette installation, c'est que le système est “intouchable”: au démarrage il est chargé en mémoire, et c'est là qu'il s'exécute. S'il y a un plantage, on redémarre, le système d'origine est rechargé en mémoire à partir de la clé Usb, et tout rentre dans l'ordre. L'inconvénient, c'est qu'on ne peut donc pas ajouter de modules et customiser l'installation, les réglages étant effacés à chaque fois

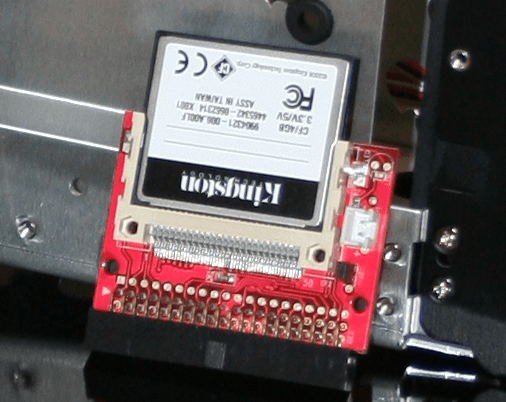

Du coup, j'ai prévu de procéder à une installation complète sur une carte Compact Flash, connectée au port IDE de la carte mère, à la place d'un disque dur. D'abord je trouvais dommage d'utiliser un disque dur pour un système aussi léger, je voulais séparer le système des disques de données, et puis les compact flash ont l'avantage de ne pas chauffer, de n'avoir aucune partie mécanique, et ne coutent plus très chères aujourd'hui. Ainsi, l'adaptateur Compact Flash / IDE et la carte CF de 4 Go ont couté respectivement 21€ et 12€.

cf
