Zwave: Test des micro modules Fibaro

II. Utilisation



1. Module variateur



Le module variateur, comme son nom l'indique, sera capable de contrôler une lampe et de faire varier son intensité, ce qui est toujours très intéressant pour créer des ambiances. Il pourra supporter jusque 500w.

Concernant le câblage, première chose importante: le module pourra être alimenté à l'aide de deux fils (phase et neutre), mais aussi d'un seul (la phase, le neutre se faisant via l'ampoule). Donc si vous n'avez que deux fils derrière votre interrupteur (phase et lampe, comme c'est souvent le cas), ce module pourra très bien s'y loger.

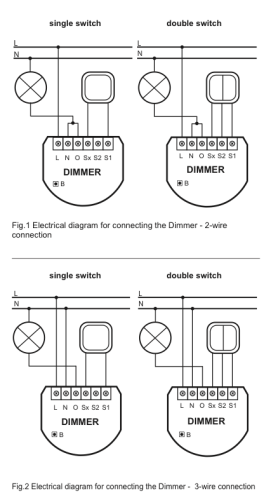

Ensuite, ce module peut accueillir deux interrupteurs, qu'il s'agisse d'interrupteurs poussoir (impulsion) ou mécanique (On/Off). Le prmeier interrupteur contrôlera la lampe, en revanche, le second reste un mystère, la notice n'étant pas très explicite à ce sujet :/ Un coup d'oeil au schéma de câblage, qui sera plus clair:



Capture d%E2%80%99%C3%A9cran 2011 10 05 %C3%A0 22.28.25



En branchant deux interrupteurs mécaniques en série (câblage va et vient traditionnel), on pourra donc tout à fait réaliser un va et vient. Par contre, dans ce cas, la variation d'intensité ne sera possible que via un autre contrôleur (télécommande, Vera, etc…).

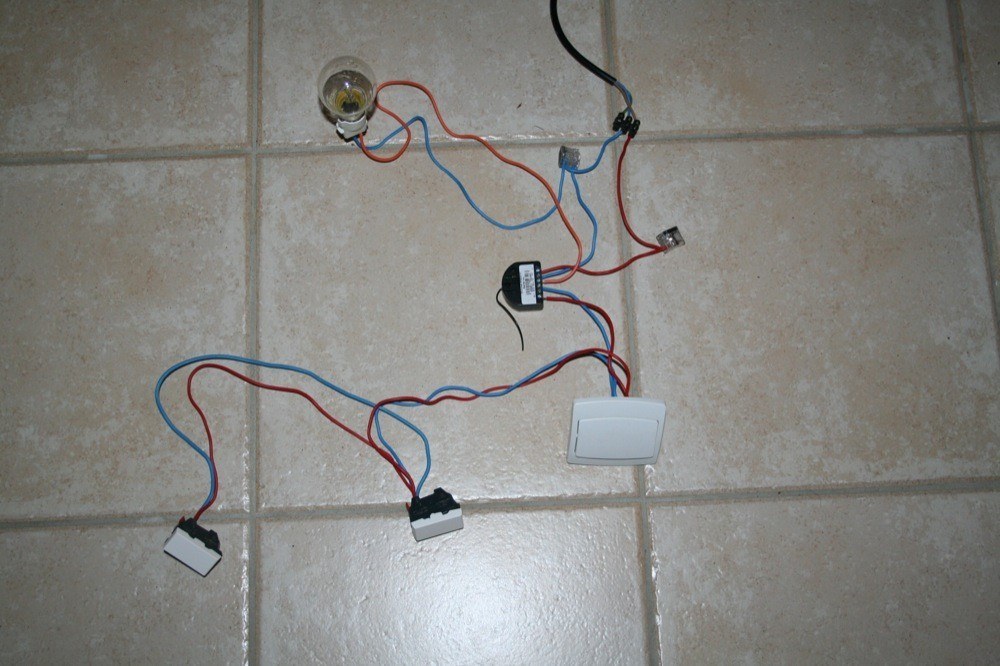

Si on souhaite aller plus loin, façon “télérupteur”, on pourra sans problème relier plusieurs interrupteurs poussoir en parallèle. Il sera alors possible d'allumer / éteindre la lampe depuis n'importe quel interrupteur, mais également de varier son intensité. Comme cette demande est revenue à plusieurs reprises, j'ai donc réalisé ce petit montage à l'aide de 3 boutons poussoir raccordés en parallèle:



IMG 5386



Il existe plusieurs contrôles via ces boutons poussoir:

  • un “clic” rapide pour allumer ou éteindre
  • un appui prolongé pour varier l'intensité
  • et le double “clic” pour allumer la lampe tout de suite à sa puissance maximum.

Petite démonstration en vidéo:



Côté logiciel, bien sûr, le module est parfaitement reconnu, tant sur la Vera que sur Homeseer:



Capture d%E2%80%99%C3%A9cran 2011 10 03 %C3%A0 21.11.58



Enfin, un détail, mais non des moindres: ce module dispose de nombreux paramètres réglables via le contrôleur (Vera ou Homeseer par exemple).

A lire également:
Nice Hub PowerBank: le secours électrique et wifi pour que votre box domotique reste toujours accessible !

Ces paramètres permettront par exemple de:

  • choisir le fonctionnement avec un interrupteur mécanique ou à impulsion
  • activer ou non la variation de lumière si on souhaite utiliser le module avec une ampoule ne le supportant pas
  • activer l'allumage progressif
  • régler le délai nécessaire à l'allumage progressif
  • l'allumage au dernier niveau de luminosité utilisé, ou choisir un allumage tout le temps à 100%
  • régler les niveaux minimum et maximum pour la variation (on peut définir le maximum à 90% par exemple)
  • sauver l'état en cas de coupure de courant (la lampe se rallume après la coupure de courant si elle était allumée avant la coupure)
  • répondre à des commandes d'alarme (clignotement de la lumière en cas d'alarme déclenchée, directement associée au module de sécurité)
  • etc…

Je vous conseille de jeter un oeil à la notice pour tous les passer en revue, car les paramètres possibles sont nombreux.

Pour régler ces paramètres, il faudra, par exemple sur la Vera, se rendre dans les paramètres avancés du module:



Capture d%E2%80%99%C3%A9cran 2011 10 05 %C3%A0 22.47.43



Par défaut, ils ne seront pas affichés, d'où l'intérêt de consulter la notice du module pour obtenir le numéro du paramètre qui nous intéresse.

Il faudra donc cliquer sur “Add configuration settings”, et compléter la ligne qui apparait. Ici, je veux modifier le paramètre 14, qui est celui permettant de choisir l'utilisation d'un interrupteur mécanique, ou à impulsion. La valeur est au format “1 byte hex”, et je saisie 0 pour utiliser un interrupteur à impulsion.

C'est tout ! On peut de cette façon changer tous les paramètres qu'on souhaite.

On retrouve le même principe sur Homeseer, dans les options du module:



Capture d%E2%80%99%C3%A9cran 2011 10 04 %C3%A0 21.14.47



On sélectionne le numéro du paramètre dans la liste déroulante, on saisie la valeur, puis on clique sur “Set” pour l'enregistrer dans le module.



2. Module On/Off 2 charges



Le module On Off deux charges est un module plutôt singulier, car il dispose en fait de deux relais capables de supporter chacun 1500w.

A lire également:
Yubii Home: Test de la box domotique qui allie Fibaro et Nice

Le module devra être connecté à la phase et au neutre. Ensuite, on trouvera deux connecteurs pour les interrupteurs, deux connecteurs pour les charges, et enfin un connecteur commun aux deux relais.

On pourra donc contrôler deux charges, par exemple deux lampes, à l'aide de deux interrupteurs, les deux lampes étant totalement indépendantes.

Mais on pourra également contrôler un ou deux relais alimentés par une autre source d'énergie, comme par exemple une gâche électrique fonctionnant en 12V. Petit coup d'oeil sur le schéma de câblage, pour un interrupteur:



Capture d%E2%80%99%C3%A9cran 2011 10 06 %C3%A0 20.53.37

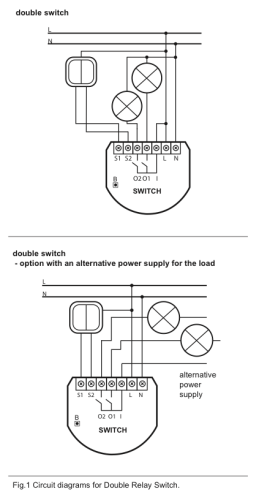

Et pour deux interrupteurs et deux charges:



Capture d%E2%80%99%C3%A9cran 2011 10 06 %C3%A0 20.53.52

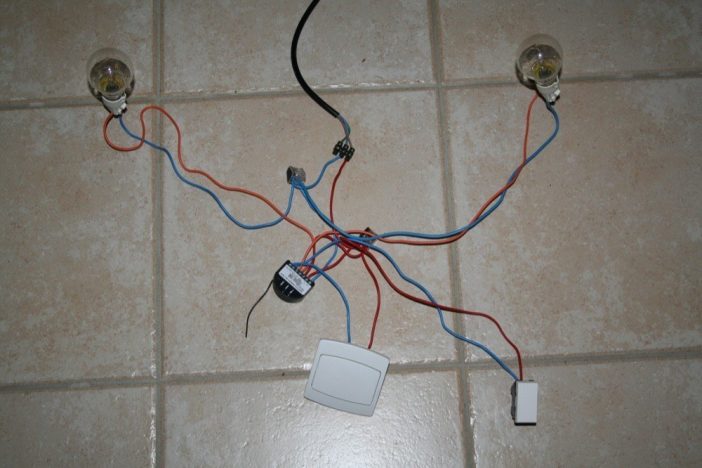

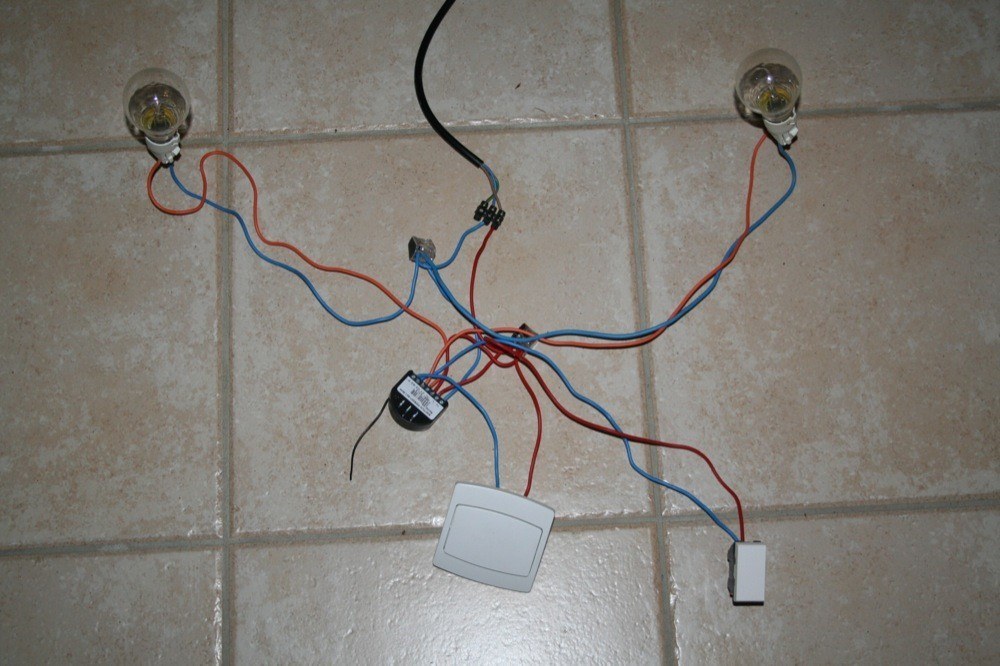

J'ai effectué un petit montage avec deux interrupteurs poussoir et deux lampes (montage de base):



IMG 5384



Petite démo en vidéo:

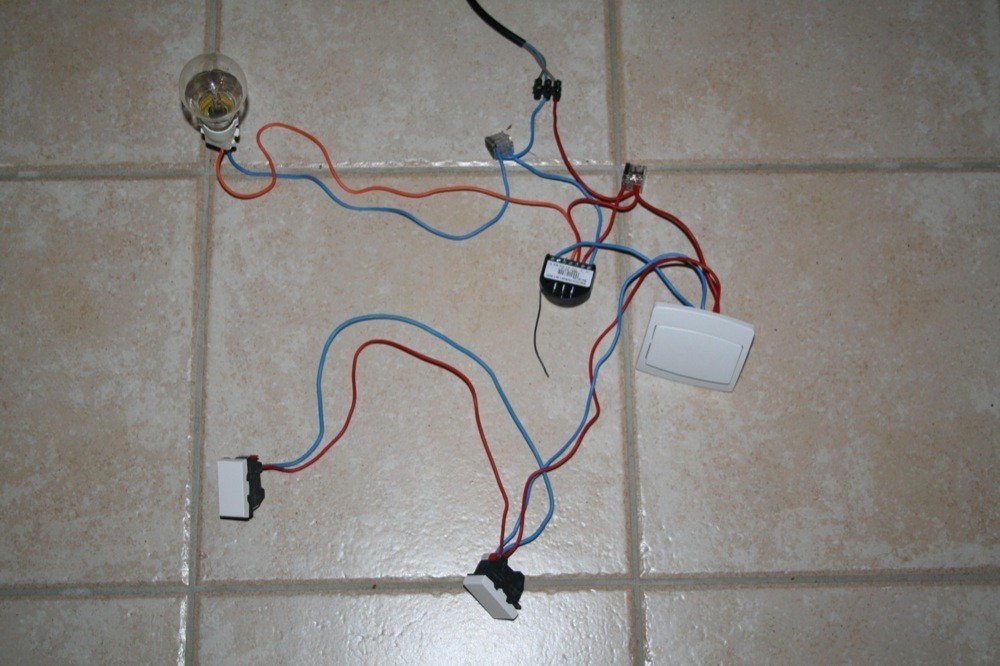

Comme pour le variateur, en branchant des interrupteurs à impulsion en parallèle, il sera possible de reproduire le principe du télérupteur, et donc de contrôler les charges depuis une multitude d'interrupteurs. Comme je n'avais que 3 boutons poussoir dans mon tiroir, j'ai fait un montage pour une seule charge, contrôlée par 3 interrupteurs à impulsion:



IMG 5385



J'aurai tout aussi bien pu contrôler deux lampes, avec plusieurs interrupteurs pour chacune d'elle.

En vidéo:



Là aussi, le module est parfaitement reconnu par la Vera ou par Homeseer. Lors de son inclusion, deux devices seront automatiquement ajoutés, pour chacun des deux relais:



Capture d%E2%80%99%C3%A9cran 2011 10 06 %C3%A0 21.00.17



De nombreux paramètres sont réglables. On retrouve la possibilité d'utiliser des boutons poussoir, ou mécanique (On Off), la mémorisation de l'état en cas de coupure de courant, l'association avec des capteurs d'alarme, etc… Mais on trouve également deux nouveaux paramètres, permettant d'activer l'auto Off, et le délai d'extinction. Ces paramètres seront particulièrement utiles pour le contrôle d'une gâche électrique, par exemple: en réglant le paramètre 4 à 2s, on pourra envoyer une impulsion électrique à une gâche électrique durant deux secondes, sans avoir à ré-appuyer pour couper l'alimentation de la gâche. Ce délai peut aller de 10ms à 2,5s maximum.

Ce module trouvera donc de nombreuses applications: double interrupteur pour contrôler des lampes, contrôle de gâche électrique, ouverture de portail, contrôle d'une chaudière, etc… Une utilisation à laquelle on ne pense pas toujours est également l'intégration derrière une prise électrique, afin de la contrôler, sans devoir passer par une prise inline parfois disgracieuse. Une petite vidéo de démonstration est disponible sur la chaine Youtube de Fibaro:

A lire également:
Nice Hub PowerBank: le secours électrique et wifi pour que votre box domotique reste toujours accessible !



3. Module pour volet



Le module pour volet sera capable de contrôler un moteur électrique d'une puissance allant jusqu'à 1000w, ce qui sera largement assez puissant pour la plupart des utilisations.

Le câblage est très simple, identique aux interrupteurs Duwi que nous avions vu il y a quelques mois: le module doit être alimenté par la phase et le neutre; ensuite, deux connecteurs pour le double interrupteur (un pour monter, un pour descendre), puis deux connecteurs pour les deux sens de rotation du moteur, comme on peut le voir sur le schéma:



Capture d%E2%80%99%C3%A9cran 2011 10 06 %C3%A0 21.13.52



Contrairement au module du même genre chez Aeon Labs, qui m'avait laissé un peu sceptique, celui ci est très clair et se montera sans problème sur la plupart des volets électriques. Je n'ai pas de moteur “vacant”, et je préfère ne pas démonter mon volet, je ne pourrai donc pas vous présenter le montage en situation, mais pour en avoir vu plusieurs, je peux vous assurer que ce module est très classique pour le contrôle d'un volet.

Concernant les fins de course, lors de la première mise en route, un calibrage du module sera nécessaire: il suffira pour cela de faire 2 cycles d'ouverture / fermeture complet pour que le module mémorise les positions. Ensuite, le module saura à quel moment arrêter le moteur afin de ne pas l'endommager. Grâce à cela, il sera également possible d'indiquer un pourcentage d'ouverture via un autre contrôleur (Vera, Homeseer, ou télécommande) pour ouvrir partiellement le volet.

Là encore, sans surprise, le module est parfaitement reconnu aussi bien par la Vera que par Homeseer:



Capture d%E2%80%99%C3%A9cran 2011 10 06 %C3%A0 21.56.42
