Qubino: utilisation du module Z-wave Rail Din pour piloter son chauffage

Module Rail Din Fil Pilote Qubino

69,90€
Module Rail Din Fil Pilote Qubino
93.75

Qualité

10/10

    Fonctions

    10/10

      Utilisation

      10/10

        Prix

        9/10

          Pour

          • Facilité d'installation
          • Fonctions complètes
          • Z-wave+
          • Econome enénergie

          Nous avons déjà vu au cours de différents guides comment piloter son chauffage électrique à l’aide de modules, que ce soit en Z-wave, ou d’autres protocoles. Chaque fois cela se traduit par l’ajout d’un micro module derrière le radiateur à piloter. Une solution qui fonctionne très bien, mais qui peut ne pas être la plus pratique, et surtout la plus économique. En effet, si on prend l’exemple d’un séjour, où il peut y avoir 2 ou 3 radiateurs en fonction de la superficie, il est légitime de vouloir piloter ces différents radiateurs comme un seul. Dans ce cas précis, l’utilisation de micro modules pour chaque radiateur est couteux, et au final moins pratique. Aujourd’hui, la plupart des installations électriques font arriver l’ensemble des fils pilotes des radiateurs directement dans le tableau électrique général, afin de pouvoir les centraliser avec un thermostat programmable. Les fils pilotes arrivant dans le tableau électrique, le plus pratique serait donc d’y utiliser un module au format Rail Din. Qubino est à ce jour le seul fabricant à proposer ce type de périphérique en Z-wave+. Je vous propose aujourd’hui de le découvrir dans un cas concret.

          I. Présentation du module Rail Din Fil Pilote de Qubino

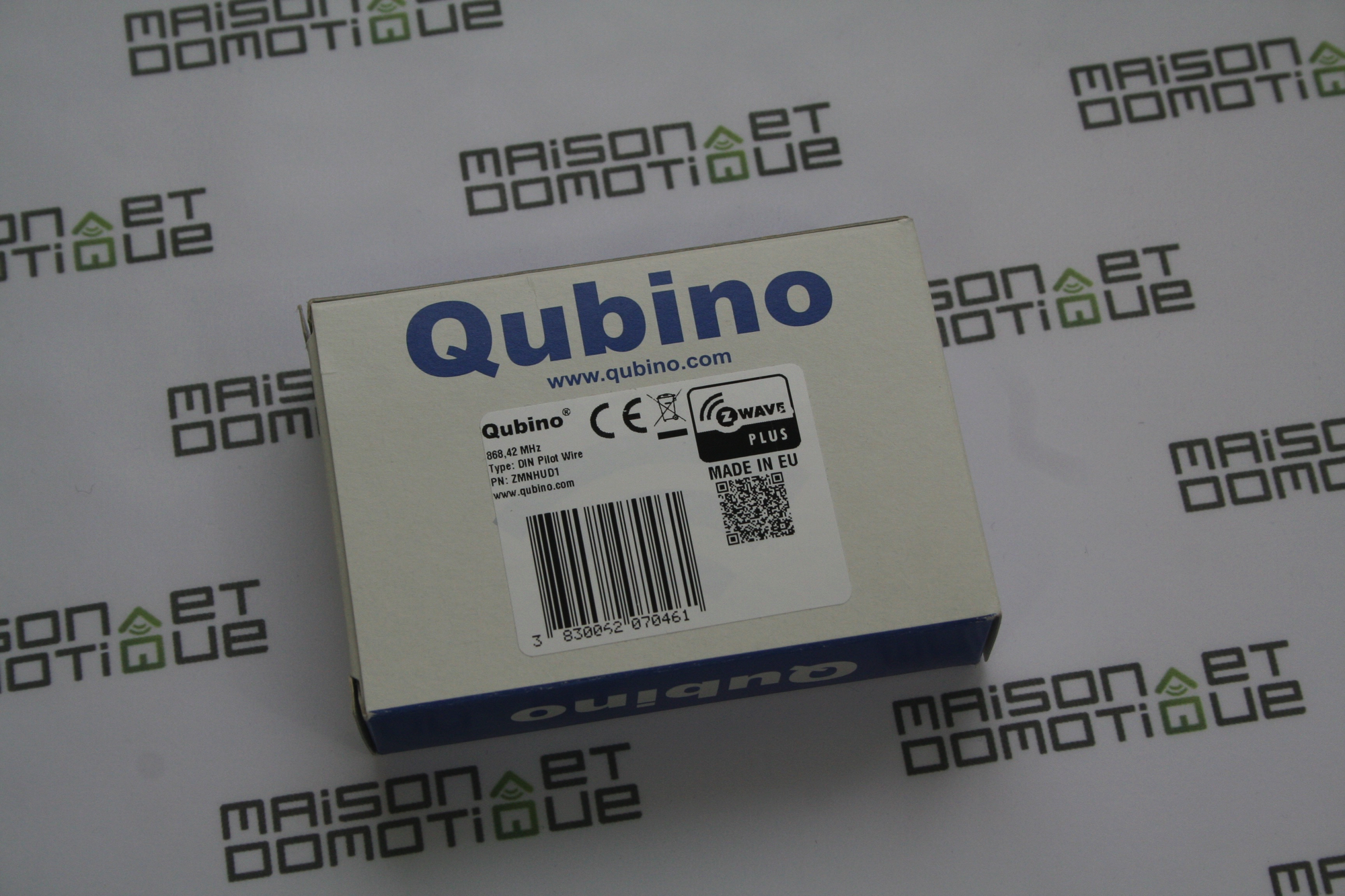

          Le module rail din fil pilote de Qubino est livré simplement dans une petite boite en carton. Pas de chichi, on est là pour du pratique, et pas du tape à l’oeil ;-)

          qubino_fil_pilote_raildin_1

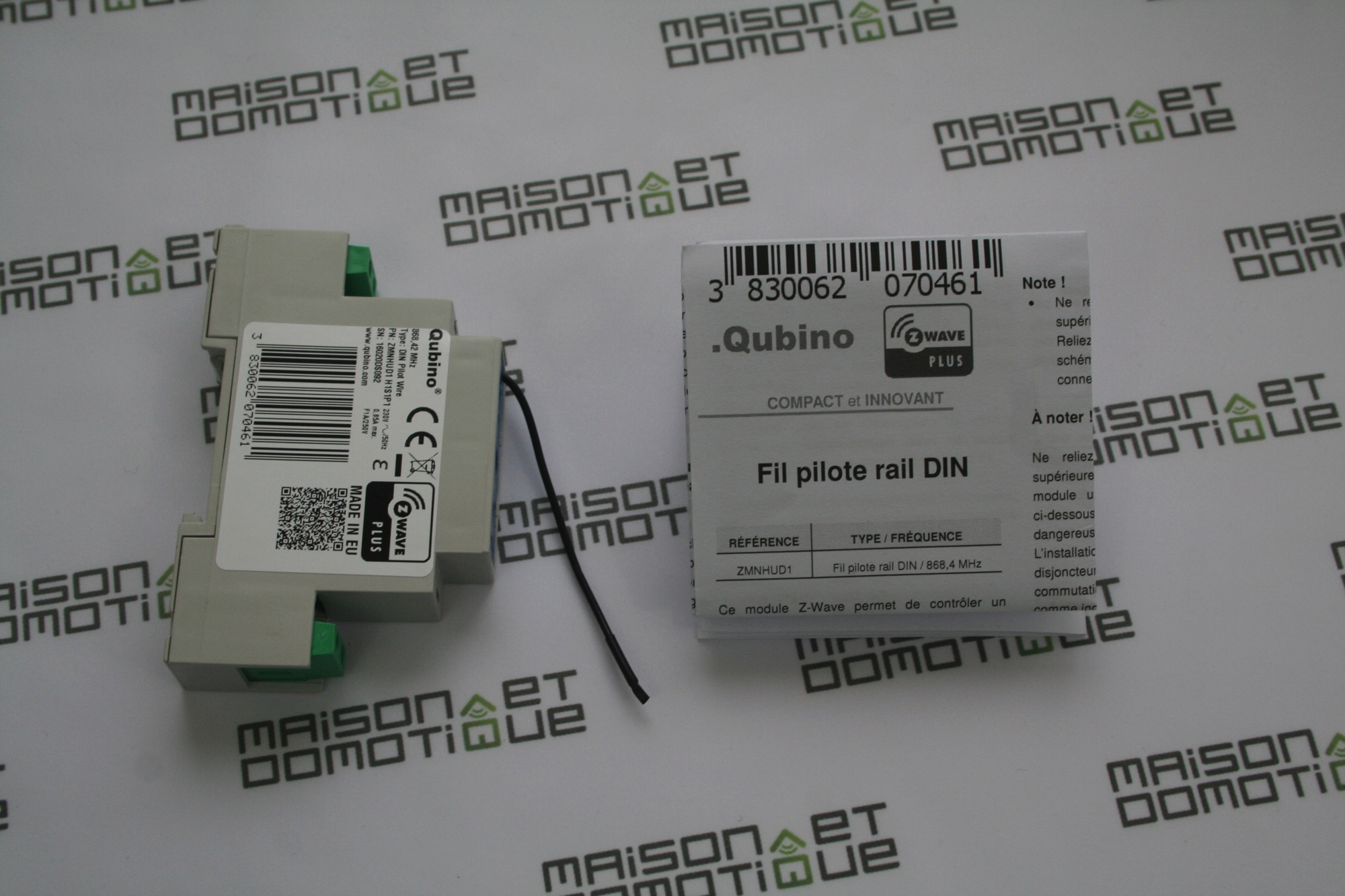

          A l’intérieur, le module est accompagné d’une petite notice, qui a l’avantage d’être en francais. Un bon point !

          qubino_fil_pilote_raildin_2

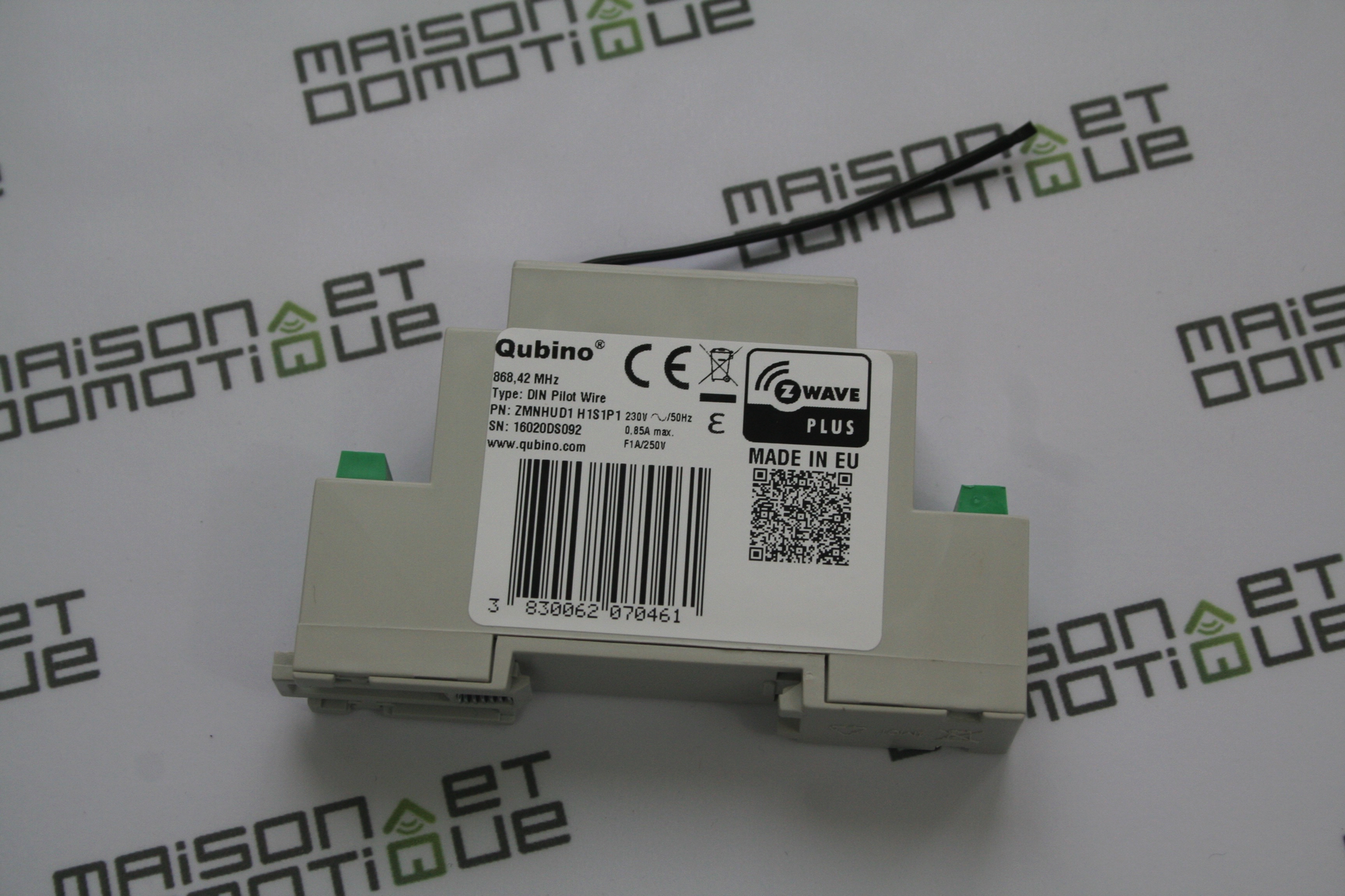

          Comme on le voit, vu de côté, il s’agit d’un module rail din tout ce qu’il y a de plus standard:

          qubino_fil_pilote_raildin_3

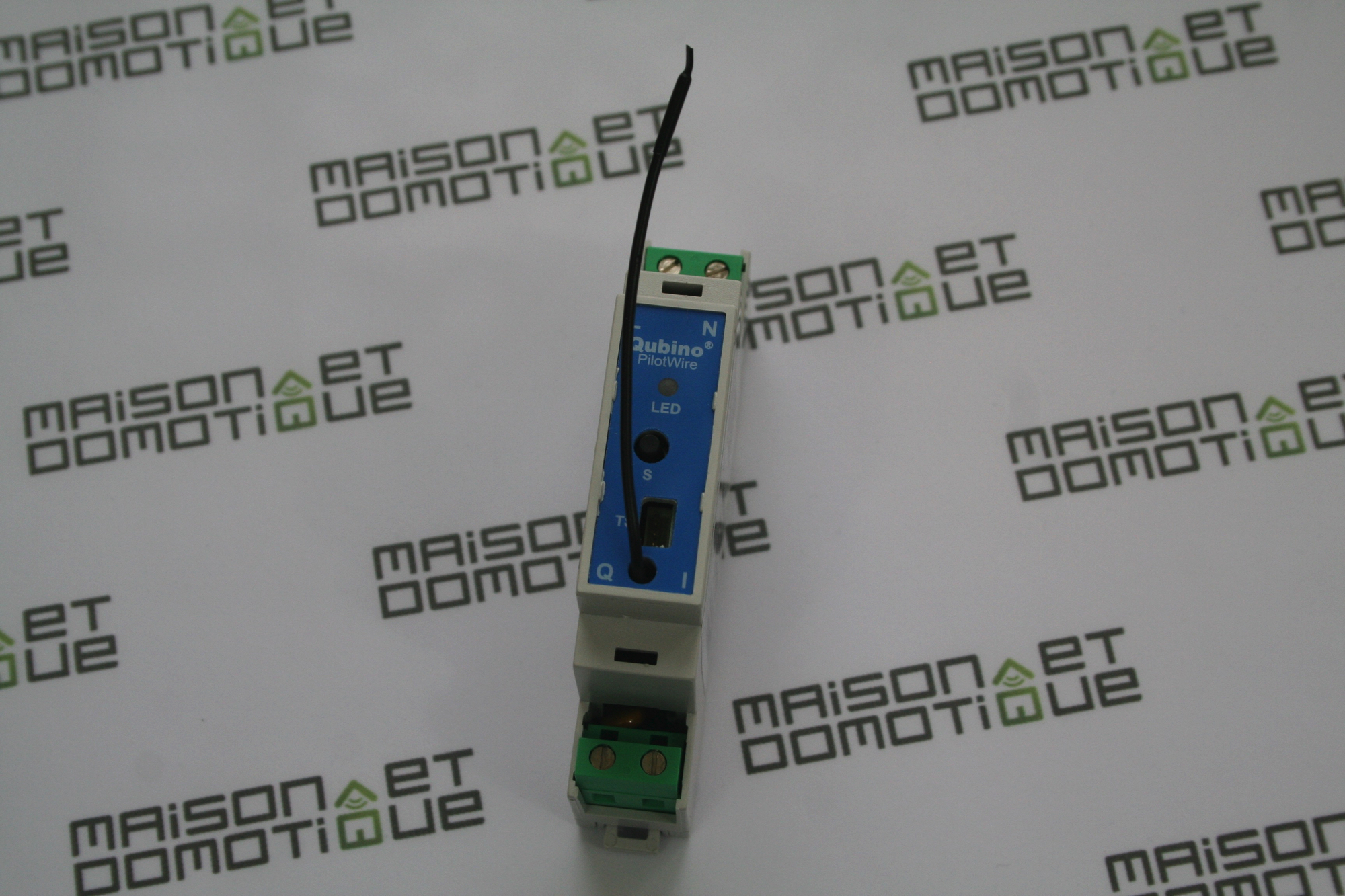

          C’est sur le devant qu’il sort un peu de l’ordinaire, puisqu’on peut y voir dépasser une antenne: le Z-wave+ fonctionne en effet par ondes radio, comme vous devez maintenant le savoir.

          qubino_fil_pilote_raildin_4

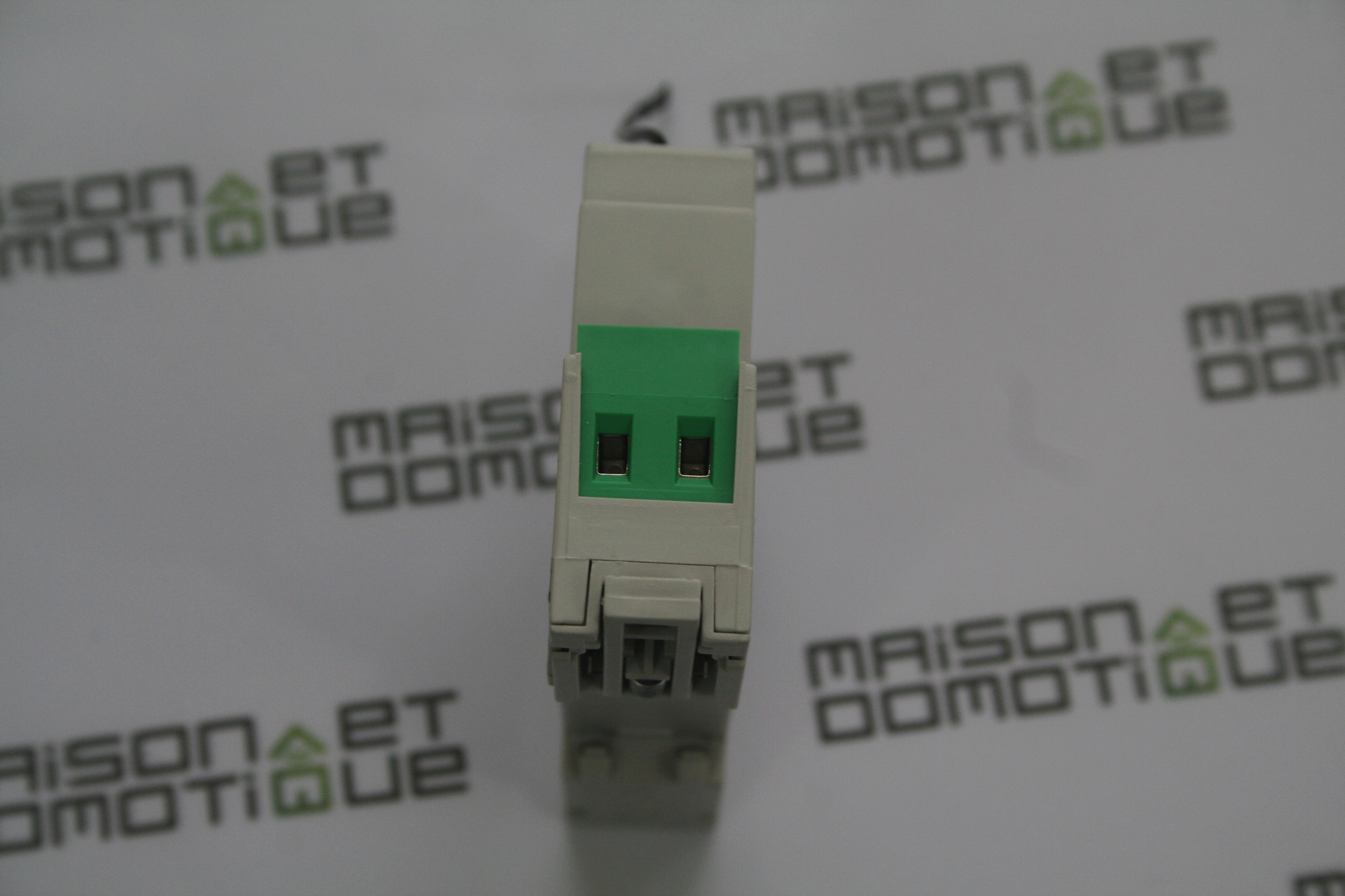

          En haut et en bas, on y apercoit les connecteurs à visser: en haut pour l’arrivée du 220V, phase et neutre; en bas, sortie vers le fil pilote « Q », et vers un éventuel interrupteur, « I ».

          qubino_fil_pilote_raildin_5

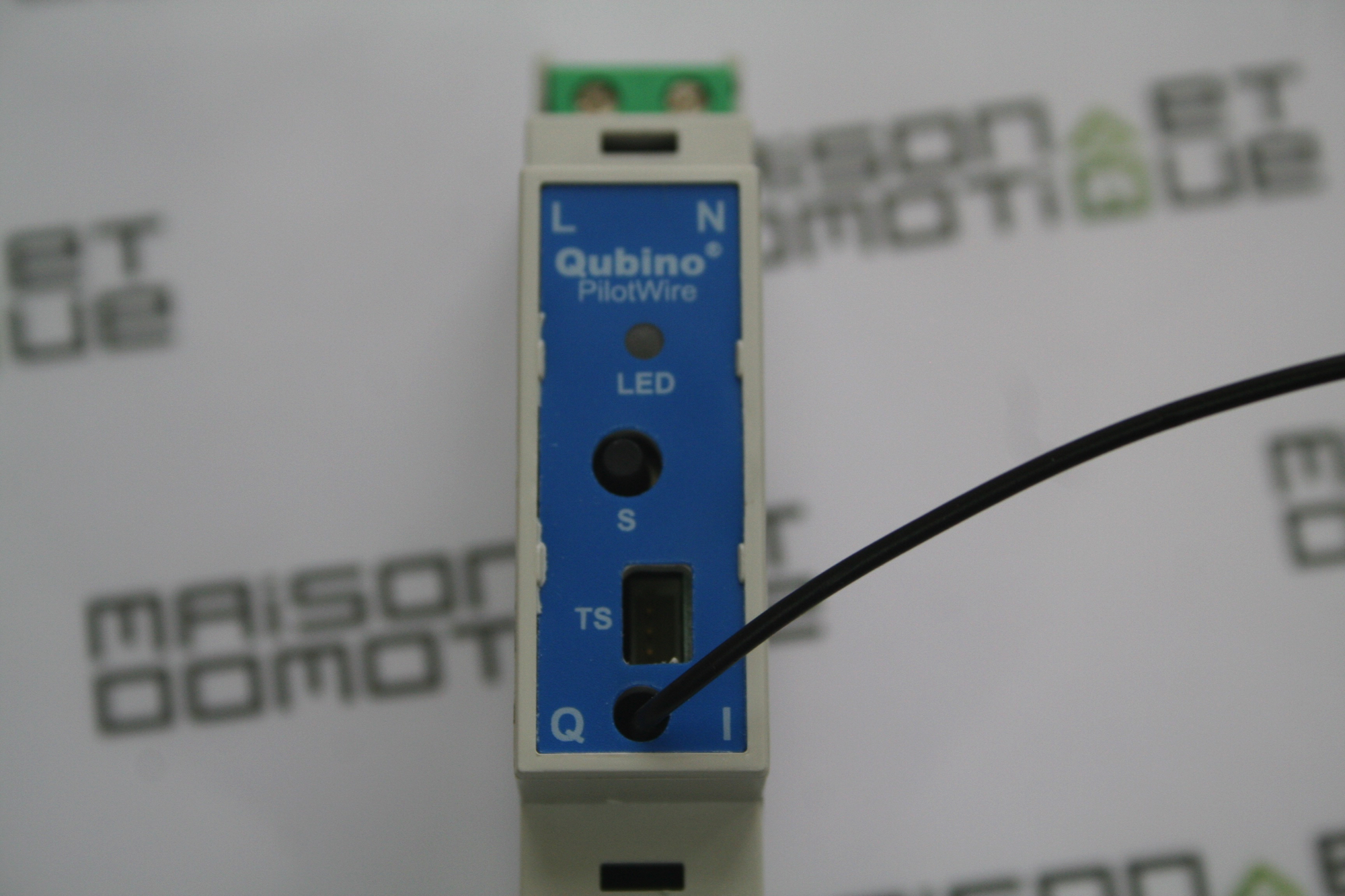

          Sur la facade, une petite led (qui s’éclaire en vert quand tout est ok, en rouge quand il y a surcharge, et vert clignotant quand le module n’est pas associé), un bouton S pour l’inclusion et l’exclusion, et enfin un connecteur pour une sonde de température.

          qubino_fil_pilote_raildin_6

          Il sera en effet possible d’y brancher une sonde de température de ce type. Bon, si le tableau électrique est dans le garage comme c’est le cas chez moi, l’intérêt sera limité. Il faudrait pouvoir déporter la sonde jusque dans la pièce à piloter: ainsi le module mesurera la température de la pièce, et sera capable d’ajuster le fonctionnement des radiateurs en conséquence (via un scénario), ce qui permet d’avoir un seul module gérant l’ensemble.

          Concernant la possibilité d’y brancher un interrupteur, on peut en effet y connecter un interrupteur monostable ou bistable, qui permettra de gérer deux états du chauffage, en général arrêt et confort (mais les ordres à appliquer sont personnalisables dans les paramètres du module). Là encore l’idéal sera de pouvoir déporter l’interrupteur dans la pièce à piloter..

          II. Mise en place dans le tableau électrique

          ATTENTION: pensez bien à couper le disjoncteur principal du tableau électrique pour éviter toute électrocution. Le tableau électrique est en effet alimenté en 220V, il y a donc risque. Si vous ne vous sentez pas à l’aise avec cela, faites appel à un professionnel.

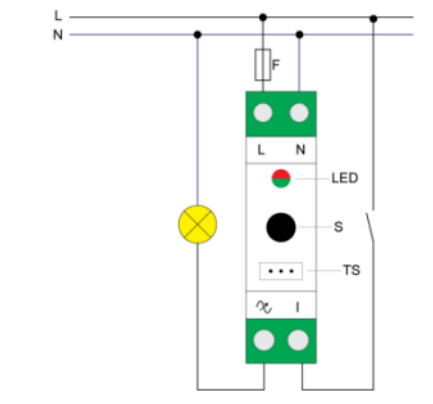

          La notice indique le branchement suivant:

          schema_qubino_fil_pilote

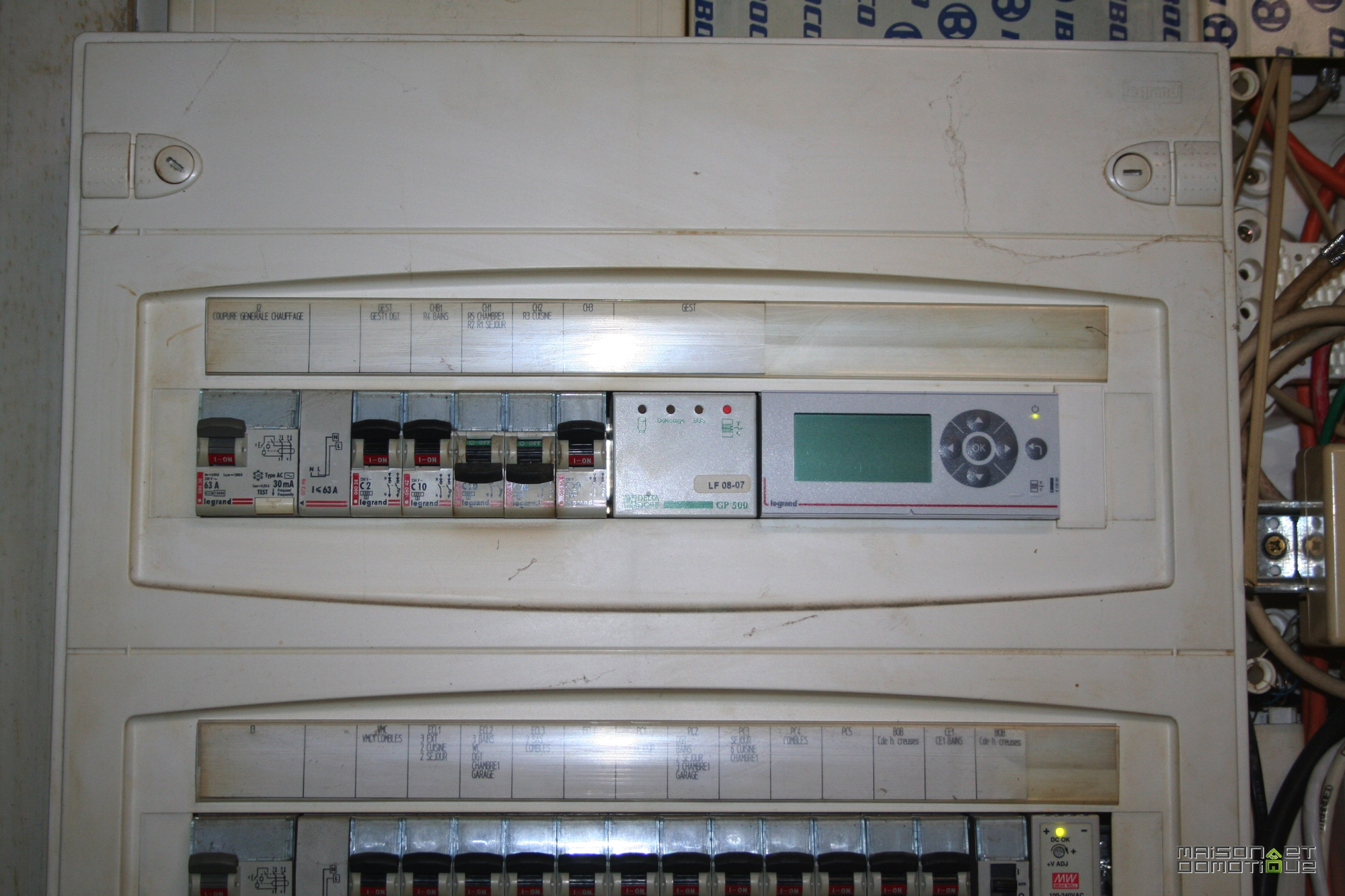

          Reprenons mon tableau électrique, qu’on commence à bien connaitre à force d’y faire des tutos :) La première rangée de mon tableau électrique concerne tout ce qui est lié au chauffage. On y trouve 5 disjoncteurs, un module Delta Dore installé par mon constructeur pour le délestage et la gestion du chauffage / ballon d’eau chaude, et l’éco compteur de Legrand, installé récemment, qui me permet de suivre ma consommation électrique.

          qubino_fil_pilote_raildin_7

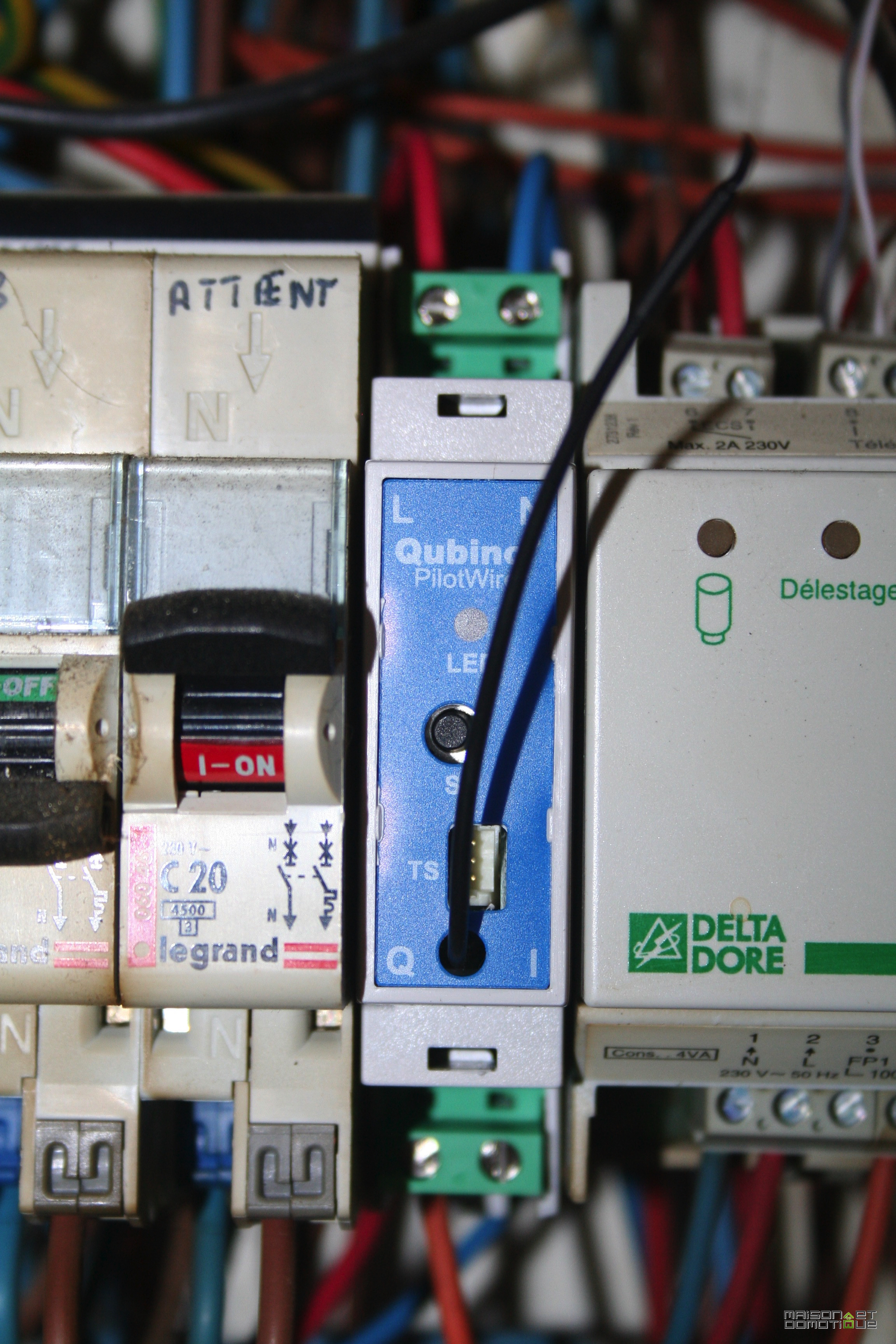

          Par soucis d’organisation, le module Qubino va venir se placer entre les disjoncteurs et le module Delta Dore. Attention: le module Qubino doit être alimenté par un disjoncteur de 1A afin de le protéger. Il faudra donc prévoir un tel disjoncteur, ce qui donnera dans les branchements: tableau électrique -> disjoncteur 1A -> module Qubino.

          qubino_fil_pilote_raildin_8

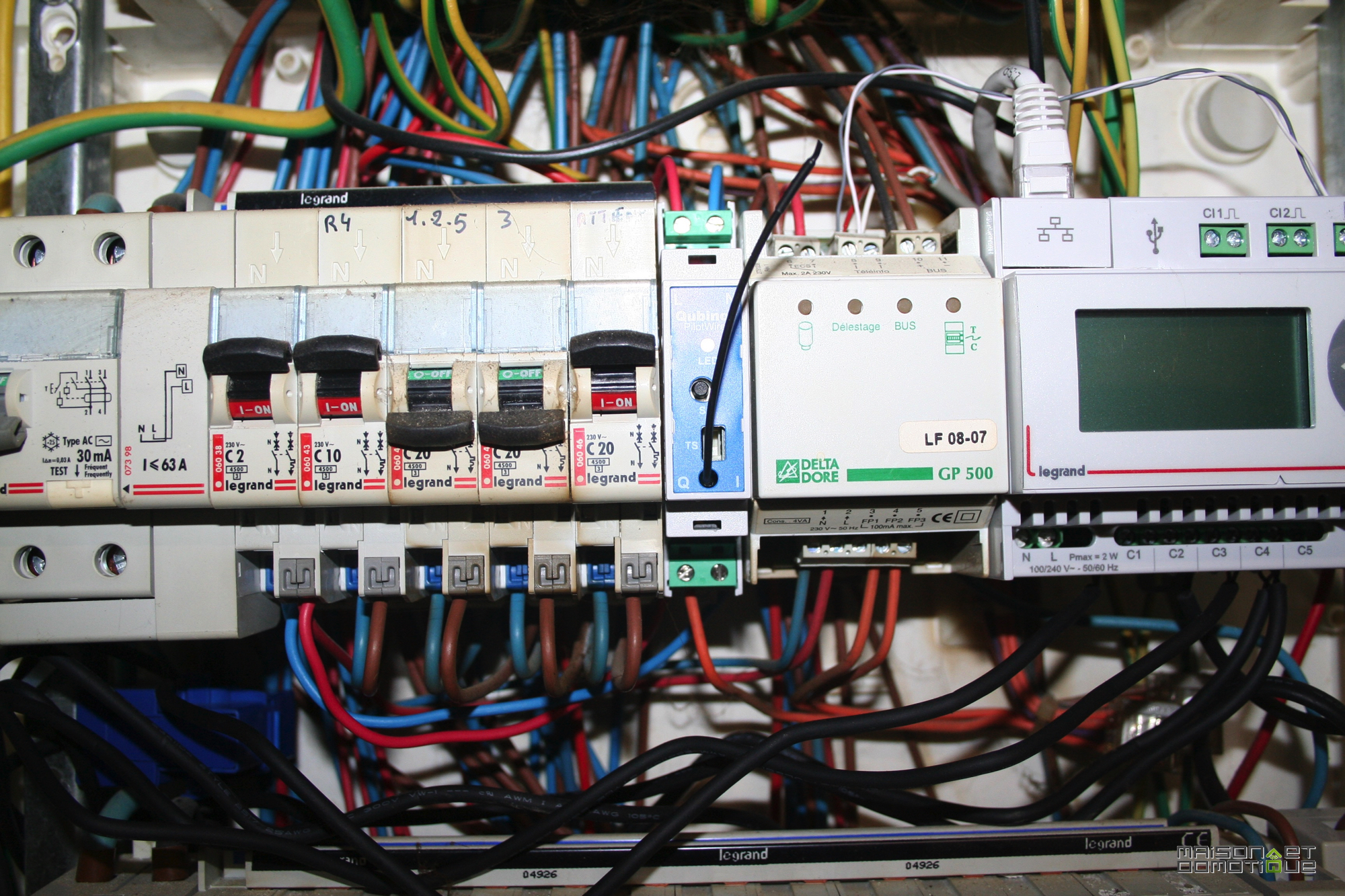

          Sur le haut du module Qubino, on relie donc la phase et le neutre, en provenance du disjoncteur 1A. Sur le bornier « Q », on y relie le fil pilote des radiateurs à piloter. On peut y brancher un seul radiateur, mais l’intérêt ici est d’y brancher une zone complète: le salon, avec ses trois radiateurs. On peut utiliser un connecteur rapide type Wago pour un branchement propre. Ici, même si on ne le voit pas bien, le fil pilote raccordé au Qubino me permet de piloter les deux radiateurs du séjour ainsi que celui de la cuisine, qui est ouverte et donne sur le séjour.

          qubino_fil_pilote_raildin_9

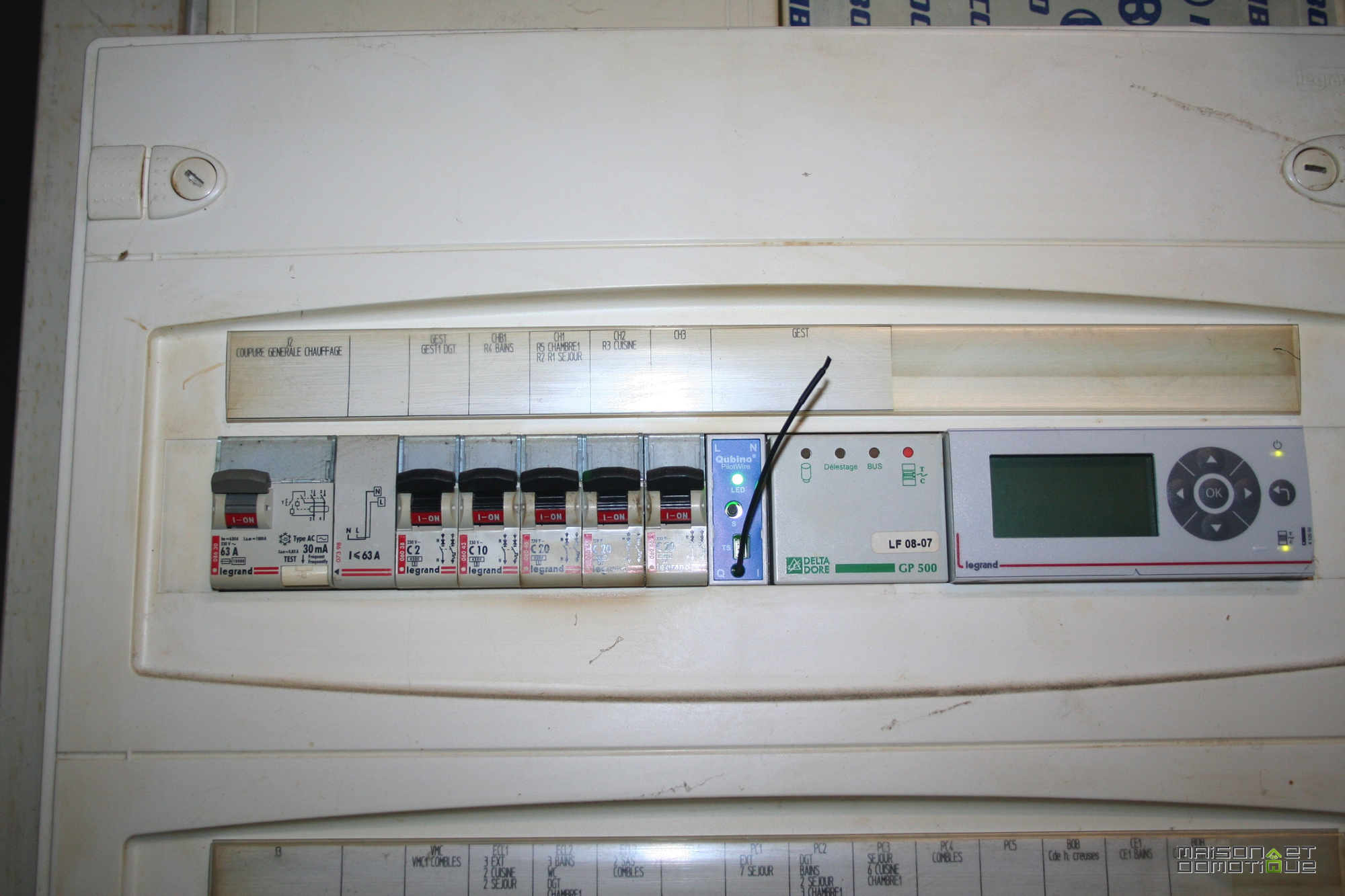

          Comme dans mon cas je n’ai pas d’intérêt à y brancher un interrupteur, le branchement n’est pas plus compliqué que cela. Il n’y a plus qu’à refermer le tableau électrique. On voit que le module vient parfaitement concorder avec les modules déjà en place:

          qubino_fil_pilote_raildin_10

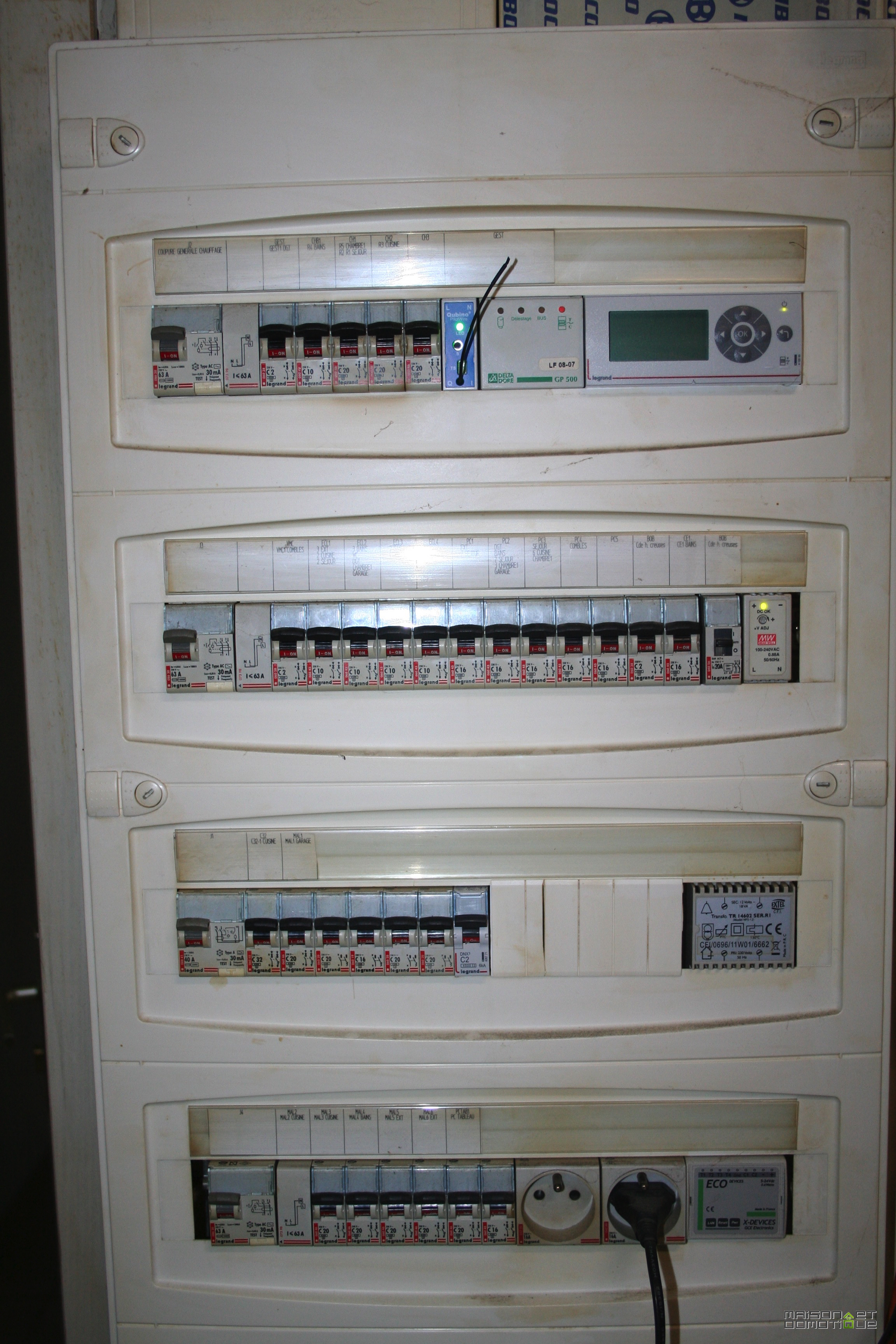

          C’est « propre », et cela évite les bidouilles avec les modules pendants dans le tableau électrique, comme on peut voir parfois.

          qubino_fil_pilote_raildin_11

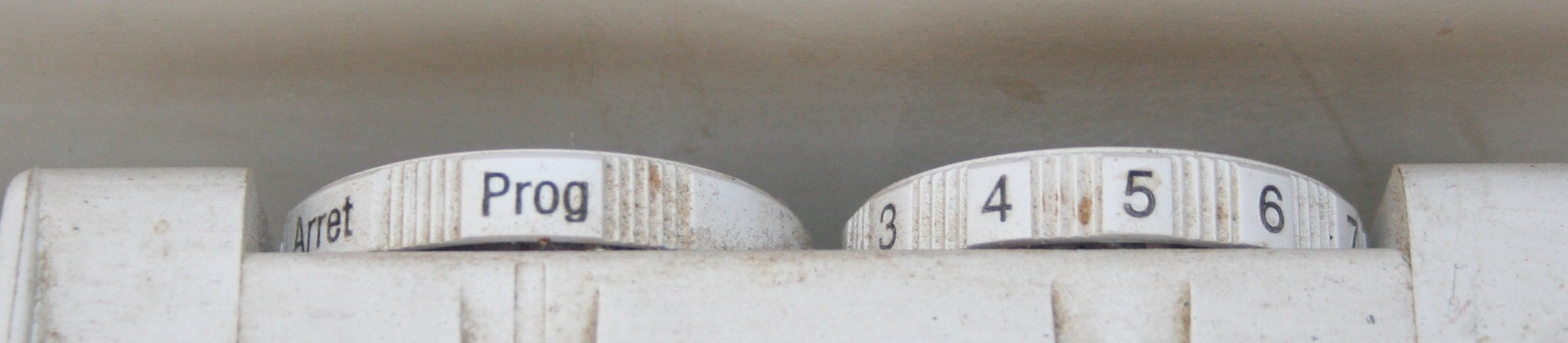

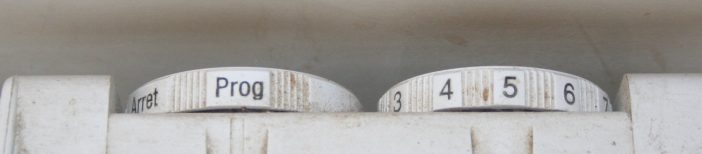

          Il ne restera plus qu’à bien penser à mettre nos radiateurs dans le mode qui permet de les piloter via leur fil pilote, en général « Auto » ou « Prog »:

          reglage-radiateur

          III. Intégration dans la box domotique

          Ici, pour l’exemple, et puisque c’est la solution que j’utilise maintenant à la maison, l’intégration du module se fera sur Jeedom. Mais le module Qubino est compatible avec la plupart des box supportant le Z-wave: eedomus, Fibaro, Ziptao, Zibase, etc…

          Quand on met le module Qubino sous tension, il entre automatiquement en mode inclusion durant 5s. Dans ce cas il suffira de penser à mettre sa box en mode inclusion pour qu’elle le détecte automatiquement à la mise sous tension. Sinon, il faudra appuyer plus de 2s sur le bouton S en facade du module.

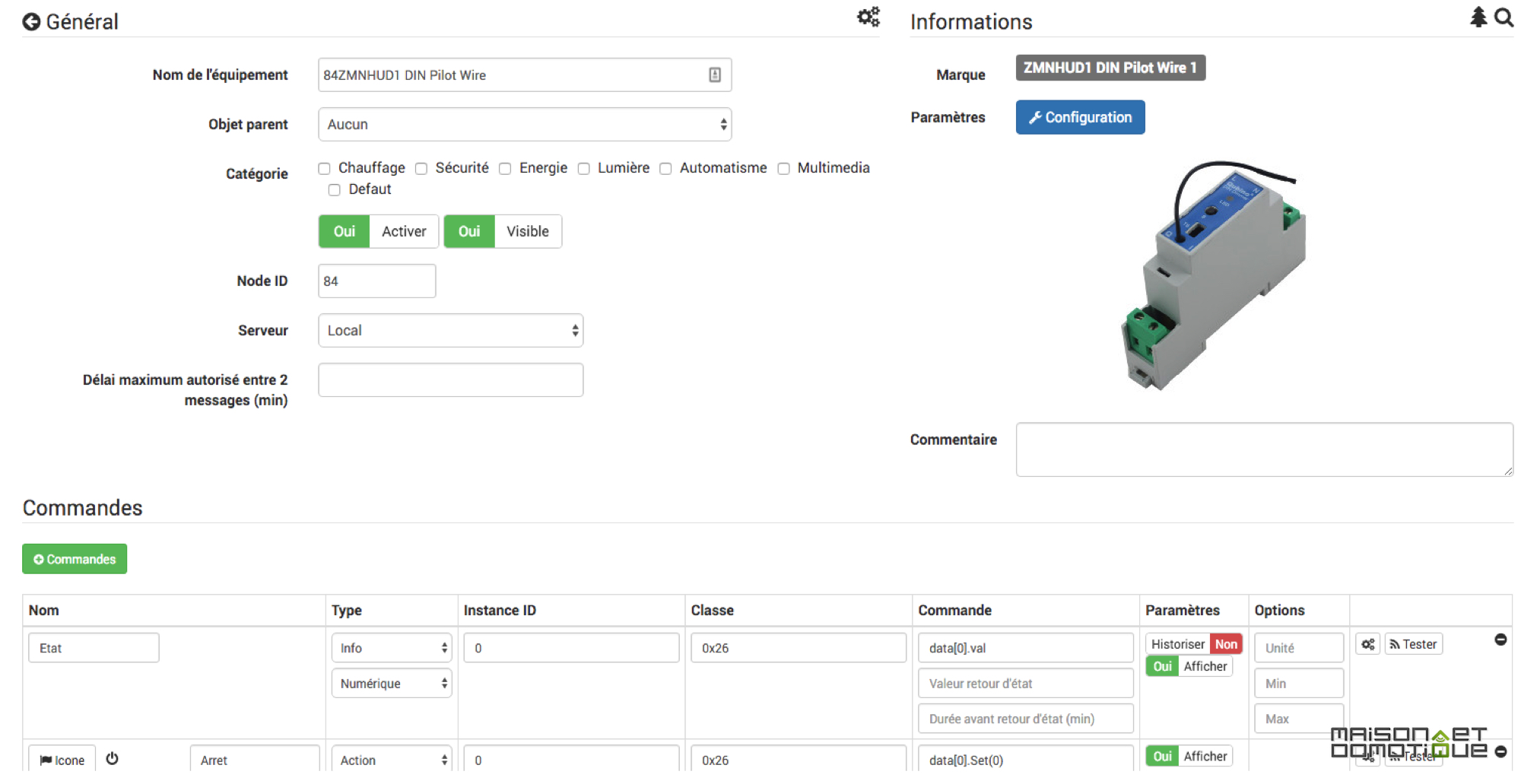

          Sur Jeedom le module fil pilote est parfaitement reconnu, photo à l’appui:

          qubino_fil_pilote_raildin_jeedom_1

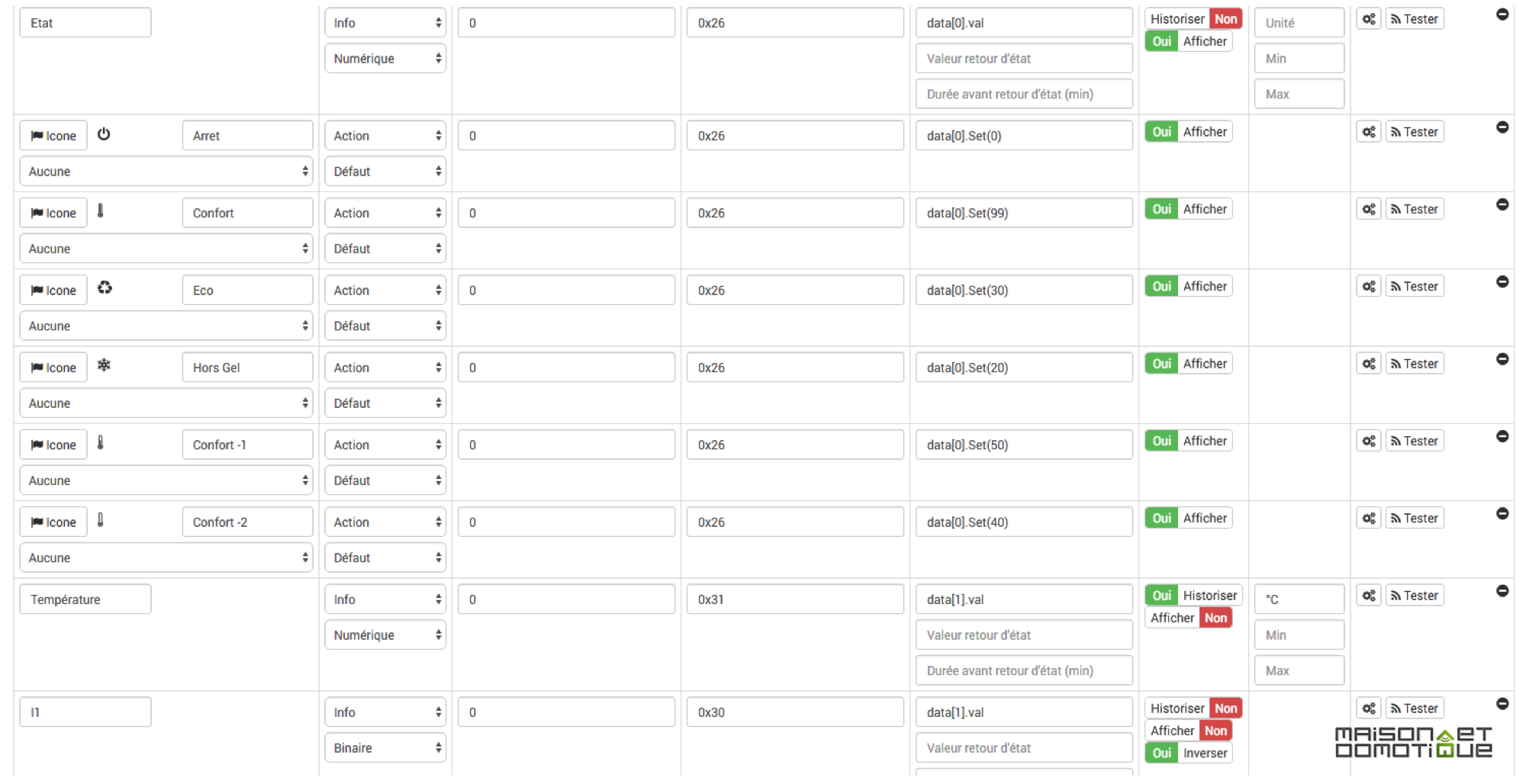

          Il suffit de lui donner un nom et de le placer dans une pièce. Comme on le voit, les 6 ordres fil pilote sont automatiquement ajoutés:

          qubino_fil_pilote_raildin_jeedom_2

          Nous retrouvons les modes arrêt, confort, éco, hors gel, et deux autres modes confort, qui sont des variantes du premier (températures différentes). Certains radiateurs ne gèrent que 4 ordres, dans ce cas il est possible ici de désactiver les deux qui sont inutiles, pour un affichage plus clair.

          Sur le tableau de bord, nous avons cette représentation, qui permet de piloter rapidement son chauffage d’un simple clic:

          qubino_fil_pilote_raildin_jeedom_2b

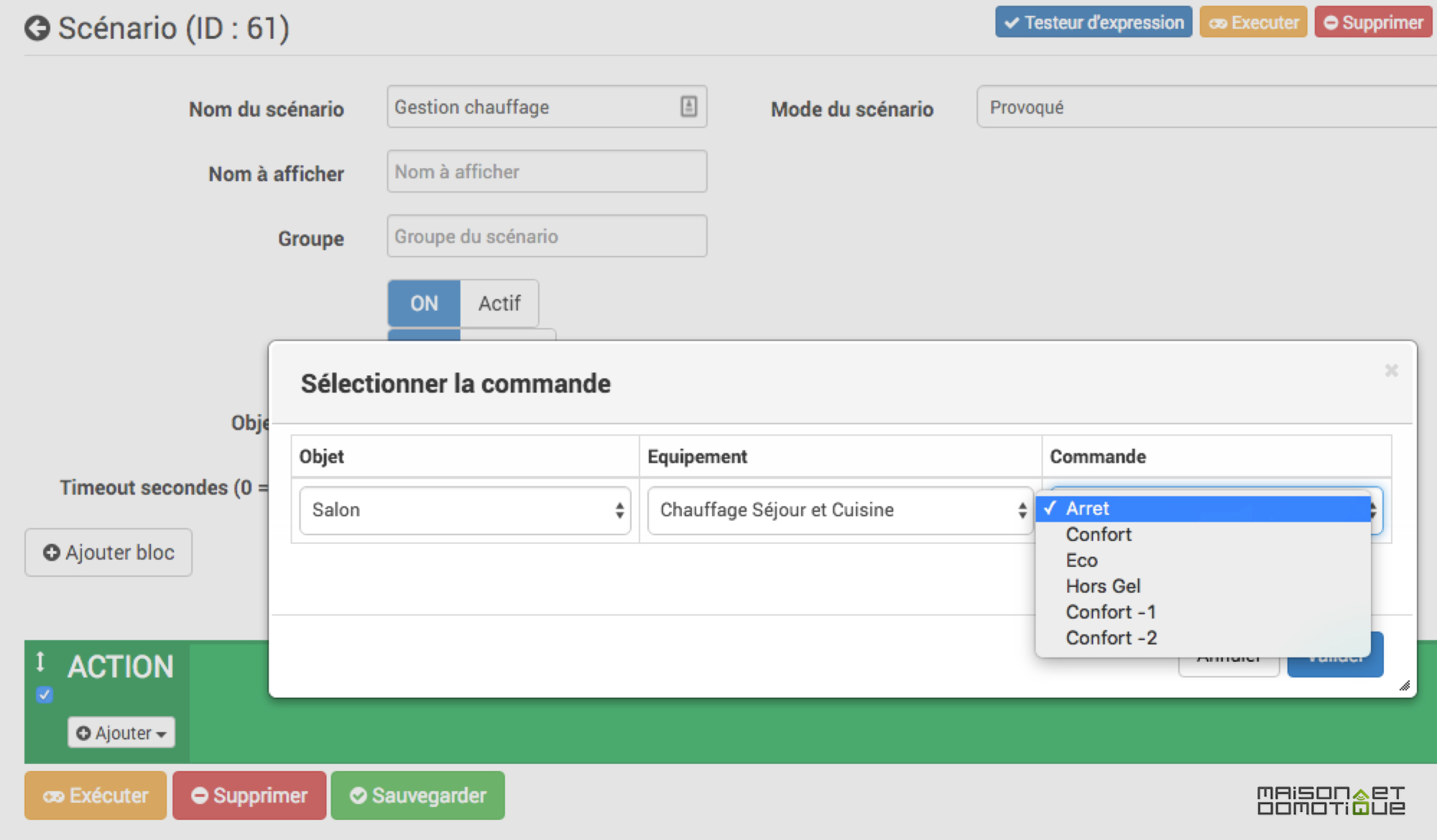

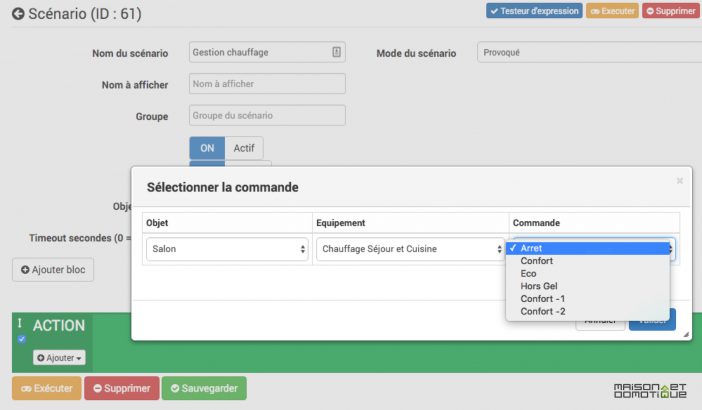

          Bien sûr, toutes ces commandes sont disponibles dans les scénarios, ce qui permettra d’automatiser comme il se doit la gestion du chauffage. Par exemple le passage en mode éco quand on active l’alarme, la mise en route peu de temps avant de rentrer le soir du travail, baisse des radiateurs en cas de consommation trop importante (pour du délestage), etc…

          qubino_fil_pilote_raildin_jeedom_3

          Dans mon cas, nous utilisons très peu le chauffage électrique, puisque nous nous chauffons au bois. Néanmoins, pouvoir remettre le chauffage en route quelques heures avant de rentrer d’un long week end, l’hiver, est fort appréciable ;-)

          IV. Conclusion

          Les modules Rail Din en Z-wave étaient quelque chose qui faisait vraiment défaut, et Qubino est venu combler ce manque. L’exploit est d’autant plus grand que même les fils pilotes ont droit à leur module, puisque c’est une spécificité francaise (et italienne, il me semble). Comme on l’a vu, la mise en place est relativement simple, et quand on dispose de l’ensemble des fils pilotes du chauffage dans le tableau électrique, cela est vraiment pratique. Au lieu de devoir acheter un module à 60€ par radiateur, il suffit d’acheter ce module, vendu un peu moins de 70€, pour chaque zone de chauffage uniquement (comme j’ai fait dans cet exemple), ce qui au final est très économique. De plus, ce module fait office de répéteur de signal au sein de l’installation Z-wave, et cela pour une consommation d’environ 0,7w. Que demander de plus !


          8 Commentaires
          1. Bonjour,
            J’ai à peu près la même configuration que toi pour mes convecteur avec un module delta dore qui ressemble bcp au tien.
            J’imagine que tu avais un programmateur pour définir les mode eco/normal selon le jour et l’heure.
            Comment ça fonctionne après ? Est-ce que tu peux avoir les 2 en parallèle (j’en doute mais bon…) ou est-ce qu’il ne sert plus qu’à donner l’heure ? :)

            Bonne journée
            Stéphane.

          2. En effet, j’avais en plus un programmateur dans la maison, mais dont je ne me sers jamais, puisque je me chauffe essentiellement au bois. Du coup il était toujours éteint. Mais je ne pense pas qu’on puisse brancher les deux systèmes en parallèle, car on envoie tout de même du 220V sur le fil pilote, la différence se faisant au niveau du signal envoyé. Mais en fonction du système domotique qu’on utilise, je pense qu’on peut vraiment gagner en confort en passant uniquement par le système domotique (plugin thermostat par exemple sur Jeedom).

          3. OK, merci pour la réponse. C’est ce que je pensais aussi. Je vais voir ce que je peux faire avec ma Zipabox, mais je pense que je vais sauter le pas :)

          4. Bonjour,

            J’ai beau chercher, je ne vois pas de disjoncteur 1A dans ton tableau, est ce que c’est moi qui n’ai rien compris à la nomenclature des disjoncteurs ou il y a un truc ?

            En tout cas merci pour le tuto, comme d’hab très bien fait…

            Hilaire.

          5. Bonjour,

            Je suis nouveau dans le domaine de la domotique et mon intérêt se porte principalement sur la refonte de la programmation de mon chauffage électrique. Ton tuto est très clair et c’est appréciable d’avoir des personnes qui partagent leur connaissance. Je me pose juste une question sur le fonctionnement par rapport aux sondes de T°. Tu vas défirnir tes températures de confort, eco, confort -1 et -2 dans ta jeedom mais quel sonde va prendre la température ? y a t il une sonde globale pour ta zone ou est ce que c’est la sonde de température de chaque équipement électrique qui gérer ça tout seul ?
            Concernant le branchement des fils pilotes, j’ai également un programmateur, j’imagine qu’ils sont donc attachés dessus et que je devrais les détacher de celui la pour les mettre sur le module Qubino ?

            @bientot et merci
            Rom1

          6. Bonjour,

            Comment cela se passe-t il par rapport au délestage de mon programmateur lorsque la puissance instantanée est supérieure à la puissance réservée pour les radiateurs dans le tableau électrique ?

            Je vais perdre cette fonction avec tous les problèmes qui vont avec lorsque le fil pilote du programmateur sera débranché.

            Je ne vois personne mentionner ce problème lorsqu’il s’agit de remplacer un programmateur dédié par une solution connectée de ce type.
            Est-ce que j’ai raté quelque chose ?

            Merci pour vos lumières.

          7. Bonjour
            Est ce possible de faire de la mise en route programmée d’un ballon d’eau chaude avec ce module ?

          8. Bonjour et merci pour ces explications.
            Comme toi mon tableau élec est au sous-sol.
            Quelle est la portée de ces systèmes radio ?
            Si ma box (que je n’ai pas, je me renseigne…) est au rdc, ne peut il pas y avoir des pbs de réception ?
            Merci beaucoup
            Nicolas
