Test du portier vidéo IP iDP Cam Linkcom

II. Installation

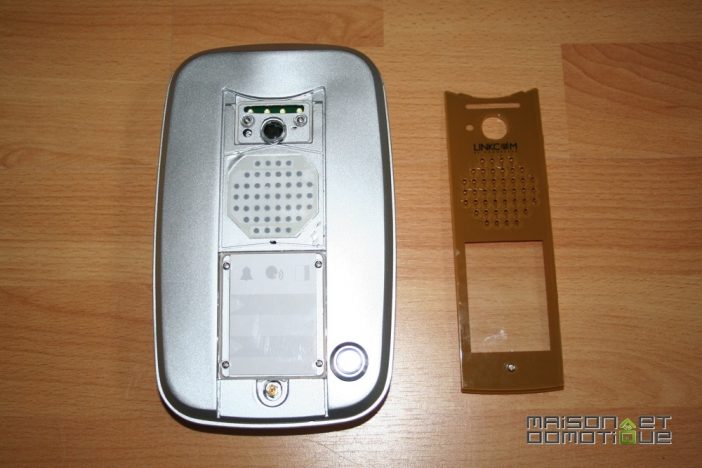

Pour l'installation, il va falloir commencer pa dévisser la petite vis du bas pour retirer la platine de couleur. On peut utiliser la petite clé fournie afin de dévisser le couvercle, car nous avons à un bout un tournevis cruciforme et de l'autre une clé octogonale.



Linkcom_iDP_Cam_6

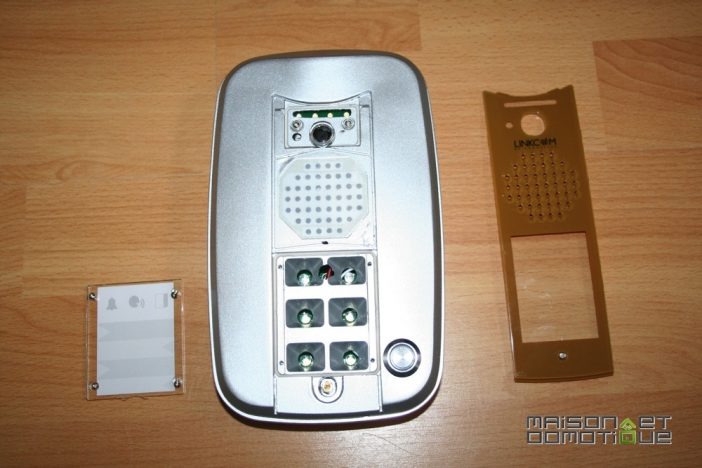

Une fois la platine de couleur retirée, on accède également au porte étiquette.



Linkcom_iDP_Cam_7

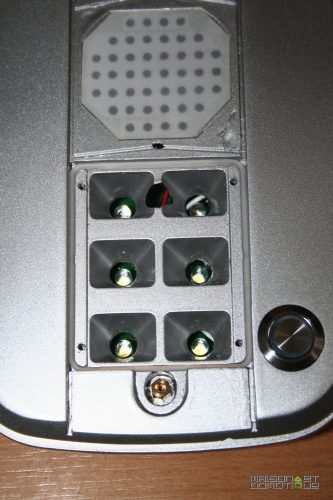

Petit zoom sur le haut parleur et les leds qui éclairent le porte étiquette:



Linkcom_iDP_Cam_8



Il n'y a plus qu'à utiliser la clé octogonale pour retirer la vis du bas.

Attention à l'ouverture, car des cables relient les deux parties du boitier, pour la caméra et le bouton de sonnette notamment.

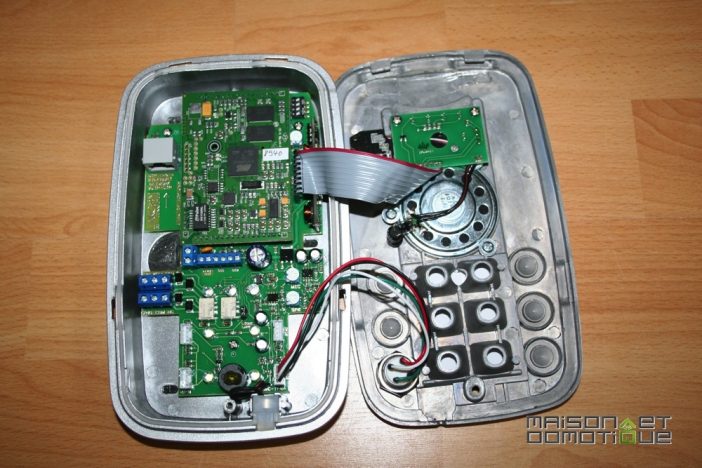

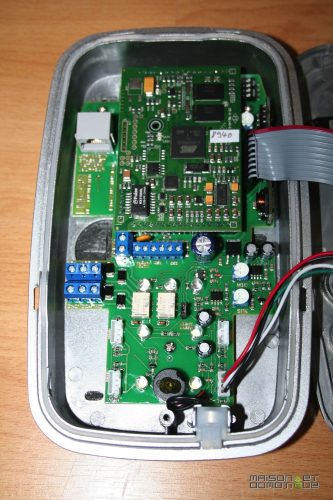

Une fois ouvert, on découvre en effet toute la complexité de l'électronique embarquée:



Linkcom_iDP_Cam_9



Linkcom_iDP_Cam_10



Cela peut paraitre compliqué de prime abord, mais il y aura en fait très peu de choses à toucher.

Un schéma sera plus clair pour identifier les différents composants:



schema_linkcom_idp_cam



Comme on peut le voir, c'est très complet.

Mais le cablage peut être très simple, d'autant plus que ce portier est compatible POE, c'est à dire qu'il peut être alimenté directement par le cable ethernet si on a le bon switch derrière.

Bon, comme ce n'est pas mon cas, j'ai dû y raccorder une alimentation de 12v. J'ai donc l'alimentation, le cable ethernet, et une gache électrique raccordée au premier relai.

Ce portier dispose également de deux relais, qui peuvent être NO ou NC, alimentés ou non, via le 12v du portier, ou via une alimentation externe (48v maxi). Les différentes possibilités:

A lire également:
Nice Hub PowerBank: le secours électrique et wifi pour que votre box domotique reste toujours accessible !



connexion_relais



On pourra donc contrôler l'ouverture d'une gâche électrique et d'un portail automatique, une autre sonnette, une caméra, etc…

Ici, je ne vais brancher qu'une gâche électrique alimentée directement via le 12v du portier, sur le premier relai.

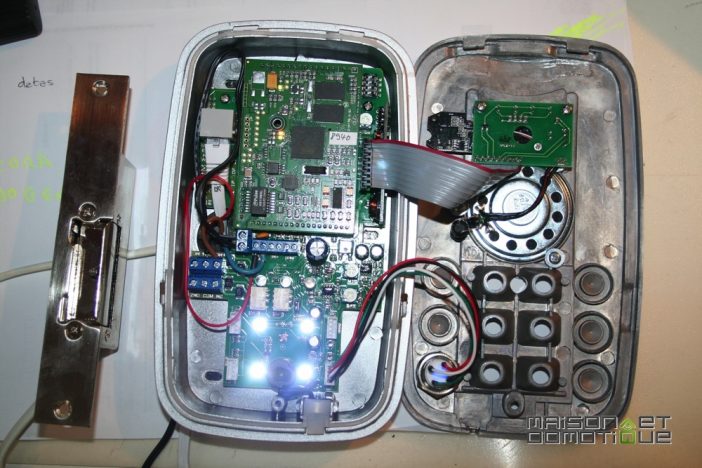

Mon petit montage pour les tests:



Linkcom_iDP_Cam_11

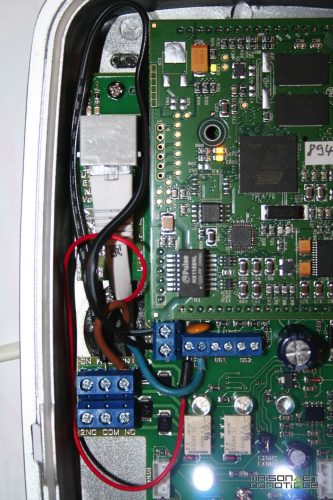

En gros plan, même si le cablage n'est pas très clair, je pense que le schéma l'est sans problème:



Linkcom_iDP_Cam_12



On pourra apprécier la connexion éthernet via le connecteur classique. En effet, sur certains modèles, il faut connecter les 8 fils du câble réseau dans un bornier. Ici, il suffit de connecter son câble réseau comme sur n'importe quel autre appareil.

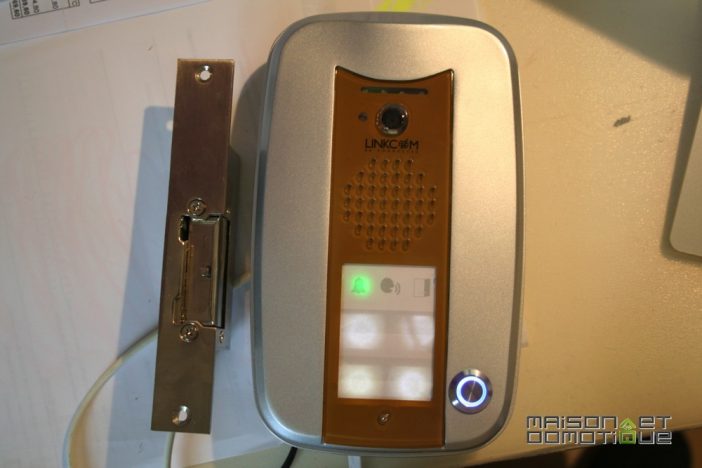

Une fois refermé, voici notre portier IP en fonctionnement, avec ses leds éclairant le porte étiquettes et le bouton de sonnerie illuminé:



Linkcom_iDP_Cam_13



La connexion du iDP Cam est donc relativement facile: des schémas clairs, et une connectique accessible, bien marquée sur le portier.

En utilisant une alimentation Poe, un seul câble réseau suffira donc entre le portier et l'habitation, ce qui facilite bien les choses. Ensuite, le portier sera directement relié à la gâche électrique du portillon et au portail électrique, par exemple, ces câblages se faisant donc à l'extérieur.

Pour information, cet article peut contenir des liens affiliés, sans aucun impact sur ce que vous gagnez vous même ou le prix que vous pouvez payer pour le produit. Passer par ce lien vous permet de me remercier pour le travail effectué sur le blog chaque jour, et d'aider à couvrir les dépenses du site (hébergement, frais de port pour les concours, etc.). Ca ne vous coute rien, mais ca m'aide beaucoup ! Merci donc à ceux qui joueront le jeu !

Inscrivez vous à notre newsletter !

Ne ratez plus aucun article, test de produit ou guide, grâce à un mail dans votre boite chaque vendredi !

28 Commentaires
  1. Super ce test. Je comptais justement en acheter un sur ipandgo. Mon panier est d’ailleurs prêts ! Concernant la vidéo, quel portier IP permet d’avoir une meilleure qualité ? Merci.

  2. C’est pas un peu beaucoup chère par rapport au 2 portier dispo depuis peu ?

    Doorboot 199$
    skybell 199$ !

  3. je connaissais pas skybell qui semble vraiement super mais……pas IP donc pour le moment impossible de l’intégrer à ma domotique, éliminatoire pour moi

  4. Possible qu’il y ai une API, sait on jamais

  5. Merci pour l’info, à ce prix ça devient super intéressant !

  6. Il existe encore assez peu de portiers IP. Je connais un peu celui de chez Mobotix, avec une très bonne qualité video, puisqu’on est en mégapixels, mais ce n’est plus le même budget, on tourne à pas loin de 1500€ pour avoir les mêmes options

  7. Le doorbot a apparemment déçu pas mal de monde, mais le skybell semble en effet prometteur. Mais pas IP, pas de contrôle de portail, il me semble, et ne fonctionne à priori qu’avec une application smartphone ou tablette. Beaucoup plus limité que le Linkcom, mais ça a reste une option très interessante.

  8. Question bête : est-ce que la cam est légèrement orientable ? Parce que dans mon cas, je vais filmer des touffes de cheveux, j’ai vu trop haut pour la sortie fils !

  9. Merci pour ce test.
    Très intéressant aussi l’interphone GSM proposé sur http://www.marleatech.com/interphone-gsm/989-interphone-gsm.html
    L’avez-vous testé ?

  10. Je suis étonné que personne ne parle de NOVOSIP : http://oyoma.net/portier-video-ip/

  11. Depuis peu intéressé par la domotique, il me semble que la sécurité des box et autre dispositifs est plus que laxiste, on a ici la possibilité de lancer des requêtes http / visualiser les images sans authentification, sans cryptage… Cela me laisse perplexe!

  12. A placer derrière un routeur/firewall de préférence

  13. Bonjour, j’aimerais savoir si avec ce type de portier et un ipbx je peux récupérer la video sur un terminal smartphone.
    Plus précisement, mon objectif est d’avoir sur mon iphone lorsqu’une personne sonne, sa photo et un bouton accepter ou decliner. Lui parler et ensuite décider d’ouvrir ma gache electrique.
    Je comprends qu’avec l’audio pas de soucis avec l’outil Bria mais pour la video?

  14. Et avez-vous fait le test sur un grande distance (80m) ? Est-ce que la qualité se dégrade sur une distance semblable ? Merci.

  15. Il semblerai qu’ils aient une application mobile dispo pour leurs portiers sur android et iOS. il y a une vidéo pour la démo (un peu vieillotte vu le logo) qui parait fonctionner. A voir …

    android: https://play.google.com/store/apps/details?id=com.linkcom.doormanager

  16. Merci pour le test. Portier acheté sur IP&Go. Je l’ai couplé à un siemens Gigaset SL930 sans pabx pour l’instant. A noter que je n’ai pas réussi à l’intégrer comme une caméra avec l’eeDomus…

  17. Bonjour,

    Je suis actuellement en pleine réflexion pour installer un portier video, et mes recherches me mènent ici, j’ai quelques questions avant de me décider.

    – Le model pour 2 maisons est bien alimenté uniquement par 1 seul cable ethernet ?
    – Nos box internet telle que la 9box, freebox, etc… sont elles a meme de l’alimenter ou faut il obligatoirement un injecteur POE. S’il faut un injecteur, de quel “puissance”
    – Quel telephone fixe est compatible pour s’en servir a l maison sans passer par un smartphone/tablette ?

    Merci a vous

  18. Bonjour,
    quand est-il de l’intégration Domotique depuis le vidéophone vers une Box ?
    Est-il possible de récupérer l’info d’appui sur le bouton d’appel sur une box pour créer un scénario par exemple ?
    Merci

  19. Salut et avant tout merci pour ce test qui m’a permis de découvrir les possibilités de ce portier IP.
    J’en ai fait l’acquisition il y a peu et suis en train de faire son intégration avec un nas synology et asterisk. Concernant la qualité vidéo c’est pas du top mais bon ca reste un portier vidéos donc moi ca me convient personnellement (640×480/5FPS).
    Par contre si comme moi vous galérez pour avoir la vidéo dans un env synology/asterisk voici la solution :
    Par défaut la vidéo n’est pas activée sur asterisk (en tout cas dans le DSM 5 sur lequel j’ai fait l’installation) donc il faut aller dans le manager asterisk -> Options -> Options avancées et afficher les options avancées. Ensuite il y a dans le menu de gauche des items supplémentaires dont File Editor qui va nous permettre d’éditer manuellement les fichiers de conf.
    Il suffit d’aller sur le fichier sip.conf et ajouter dans la section general la ligne suivante :
    videosupport=yes
    Ensuite il faut bien penser à activer les codecs h263 et/ou h264 pour les users asterisk en fonction de vos clients voip.
    Sinon marche nickel me reste à tester une intégration dans xbmc quand j’aurais tu temps ;)

  20. Tres decu de ce portier. Je pensais pouvoir récupérer les appels sur mon android a n’importe quel endroit or ce n’est pas le cas. Il ne fonctionne que pour les périphériques connectes en wifi au réseau local…… Autrement dit aucun intérêt !!

  21. Pour les appels externe, il faut passer par un serveur SIP sur le net genre http://www.antisip.com/
    A+
    Thomas

  22. Merci beaucoup pour ce tuto complet! je suis de plus en plus convaincu par ce modèle de portier.
    J’aurais besoin d’une petite info pour mon projet:
    – [relais 1] Portail via relais NICE
    – [relais 2] Gache électrique de la porte d’entrée du bâtiment (via module d’ entrée KNX 2)
    – Mais j’aimerais également à la pression du bouton du portail, déclencher un carillon (via module d’ entrée KNX 2), y a t’il une connexion à cet effet sur le portier sans sacrifier un relay? Ou bien suis-je obligé de me raccorde en parallèle sur le bouton poussoir?

  23. Bonjour, et merci beaucoup pour ce tuto tres complet !!!
    Pourriez-vous m’aider pour mon projet, avant de prendre ma décision d’achat?
    [relais 1] Portail via centrale NICE
    [relais 2] Porte d’entrée via MODULE D’ENTREE KNX (2 entrées)
    +++ J’aimerais également, à la pression du bouton poussoir faire déclencher un carillon
    dans le bâtiment via MODULE D’ENTREE KNX (2 entrées),
    Y a t’il une sortie relais dédié à un carillon sans sacrifier l’un des deux relais, ou faut-il raccorder mon module KNX en parallèle aux files du bouton poussoir?

    Merci pour votre aide ;)

  24. Bonjour à tous,

    Je suis depuis peu dans une maison qui est équipé de ce portier. Je me galère pour comprendre son fonctionnement. Sauriez-vous me conseiller un forum où je pourrais exposer mes difficultés ?

    • Bonjour, j’ai ce portier SIP (dans la version sans caméra)depuis des années et il fonctionne très bien. Si vous voulez une aide écrivez moi à laurent5659 /gmail.com
