II. Installation

Je retrouve dans ma boite d'encastrement à côté de la fenêtre tous les cables nécessaires: phase et neutre pour alimenter le module, fil noir et marron pour l'ouverture / fermeture du volet, et enfin le commun (ici en rouge également). Pensez bien sûr à couper le courant avant d'intervenir sur le circuit…

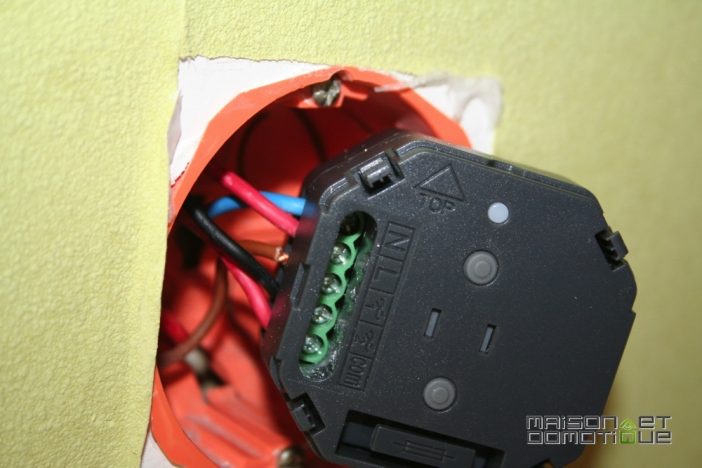

Il suffit de suivre le raccordement au bornier:

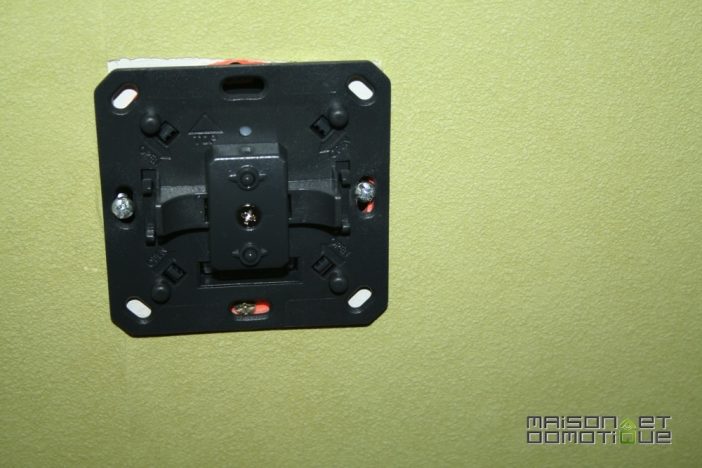

On finit par ajouter la platine:

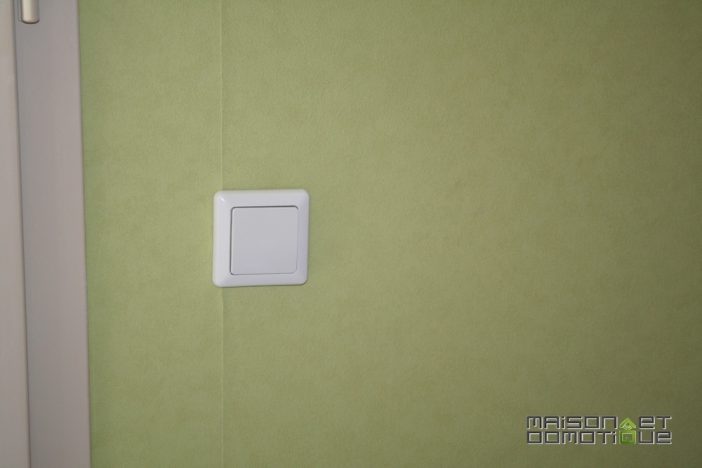

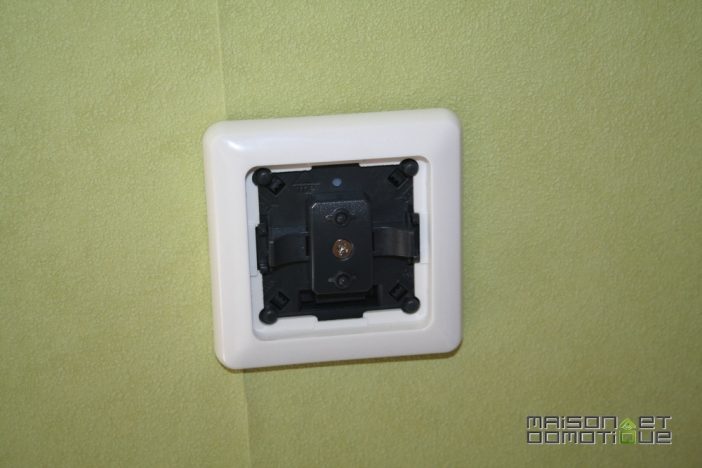

Puis l'habillage complet:

C'est fini pour la partie matérielle.

Je ne vais pas décrire ici l'utilisation sur toutes les box, ce module est bien supporté par l'ensemble des box actuelles. Comme il s'agissait un peu d'un remplacement en “urgence”, je l'ai intégré directement à la box domotique qui gère la maison, en l'occurrence la HC2 de Fibaro. On demande donc à ajouter un nouveau module, et on triple clic sur le bouton haut de l'interrupteur pour l'inclure. Il est reconnu sans problème par la box:

Même si le fabricant et les paramètres du module ne sont pas affichés:

Pas grave, on pourra les ajouter manuellement. Heureusement, car je vais en avoir besoin !

En effet, sur le module Duwi original, il y avait une manipulation à faire sur l'interrupteur en appuyant simultanément sur haut et bas pendant 5s, pour ensuite régler le temps d'ouverture et fermeture du volet. Cette manip n'existe plus sur le module Z-Wave.Me: le temps d'ouverture et fermeture est en effet à renseigner via les paramètres 4 et 5. J'ai donc chronométré l'ouverture et la fermeture de mon volet (temps qui peuvent parfois être différents en fonction de la gravité): 17s. J'ai donc ajouté ces deux paramètres dans la configuration du module:

C'est la seule utilisation que j'en ai pour le moment. Mais sur la fiche du constructeur, on se rend compte que de nombreux paramètres sont disponibles. On peut par exemple:

• utiliser un périphérique pour bloquer l'utilisation du volet, comme un détecteur d'ouverture, pour empêcher la fermeture d'un volet roulant si la porte est ouverte par exemple
• mettre une protection enfant: il faudra cliquer 3 fois pour débloquer, on aura alors 5s pour actionner le volet comme on veut
• possibilité d'utiliser l'interrupteur pour piloter en local ou pour déclencher des scènes sur le contrôleur (simple clic, double clic, changement de status)
• possibilité d'inverser le sens de l'interrupteur si jamais le sens d'ouverture ne correspond pas (erreur de cablage par exemple, ce qui évite de devoir tout redémonter)
• fermeture automatique au bout d'un certain délai
• etc…

Bref, ce module est plutôt complet, très loin du module d'origine !

De plus, ce module utilise le dernier firmware Z-Wave pour une meilleure gestion de l'inclusion des modules et une reconfiguration automatique du réseau et un algorythme de routage amélioré pour une communication plus rapide. Que du bon !

III. Conclusion

Voilà un petit retour rapide sur cet interrupteur que je n'avais jamais eu l'occasion de tester. Il n'est pas récent, mais possède de bons atouts, si bien que je le conseillerai lui plutôt que le modèle Duwi d'origine, d'autant plus qu'il ne coute que 3€ de plus (disponible chez nos boutiques partenaires, comme par exemple Domotique Store ici au prix de 69€).
