Automatiser ses volets battants avec Voltec V’Koup

Lors de ma construction, nous avons opté pour des volets à battants, traditionnels, pour deux raisons: d'une part le budget limité, d'autre part parce que les volets battants ont un certain charme par rapport aux volets roulants. Mais savez vous qu'il est tout à fait possible de motoriser des volets battants, grâce à la motorisation Voltec V'Koup par exemple ?

Malgré la pose de volets battants, je n'ai pas pour autant renoncé à la domotisation de ces derniers, puisque des mécanismes d'automatisation pour volets battants existent, même s'ils sont assez peu connus encore, contrairement aux mécanismes d´automatisation pour portail à battants.

Au cours de mes recherches, j'ai pu trouver différents modèles, basés la plupart sur deux sortes de mécanismes: le premier est un mécanisme fixé à l'encadrement de la fenêtre, constitué de deux bras qui se chargent d'actionner les volets; le second repose sur un système de gond motorisé, qui vient remplacer le gond classique du volet. Ce dernier est complètement invisible, mais également relativement cher (autour de 600€ pour les modèles que j'ai pu trouver) et, je pense, plus difficile à mettre en place.

Pour ma part j'ai donc opté pour la première solution, via la motorisation Voltec V'Koup, pour son cout et sa simplicité de mise en place. Je vous présente donc cette solution dans la suite de l'article…

Le modèle acheté ici est le modèle Voltec V'KOUP disponible chez Domadoo. Il s'agit du modèle le moins cher que j'ai trouvé, commercialisé à ce jour 299€.

Ce prix un peu moins élevé que la concurrence a certainement à voir avec le fait que cet automatisme n'est pas sur mesure: il est vendu en longueur de 1,40m, recoupable selon le besoin (avec un minimum de 80 cm tout de même). De plus, ce modèle n'a pas de butée mécanique, autrement dit il ne s'arrêtera pas tout seul: il faut maintenir appuyé le bouton jusqu'à ce que le volet soit ouvert ou fermé, et le relacher ensuite. Si un obstacle bloque le volet, le mécanisme ne s'arrêtera pas tout seul, et risquera de griller.

Vendu normalement en blanc, il faut savoir que d'autres teintes sont possibles. Ainsi, pour ma part, j'ai demandé la couleur beige, ce qui a engendré un surcout d'environ 25€, cout tout à fait acceptable pour avoir un mécanisme le plus discret possible.

Le principe de ce mécanisme Voltec V'Koup est relativement simple: un profil, en aluminium, à fixer en linteau, dissimule un moteur qui se charge d'actionner deux bras, fixés sur les battants du volet. A l'intérieur de la maison, l'interrupteur permet le controle du volet.

VKOUP2ZOOM

I. Préparation du Voltec V'Koup

Comme je l'ai dit, ce modèle n'est pas sur mesure, et doit le plus souvent être recoupé pour s'adapter à notre fenêtre (à moins d'avoir une fenêtre de 140cm de large).

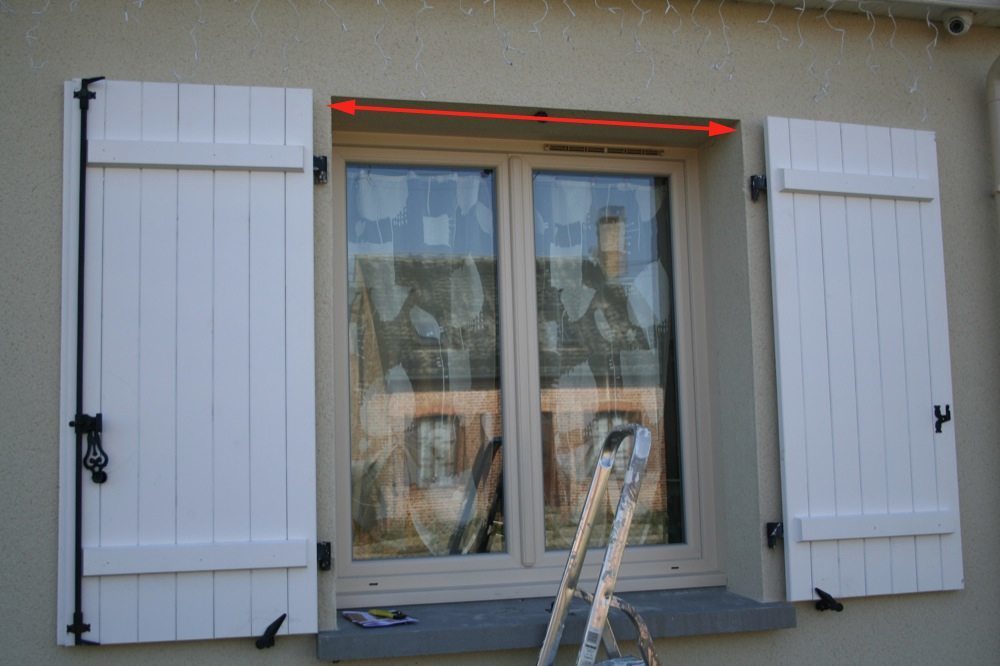

Il faut donc tout d'abord mesurer la largeur de la base entre tableaux:

mesuretableau

Chez moi j'ai très exactement 119,5cm. Il faut donc couper le profil à la même dimension, en enlevant 4mm afin de pouvoir le positionner sans problème. Une bonne scie à métaux fait parfaitement l'affaire.

A lire également:
10 astuces pour créer une ambiance Halloween avec votre système domotique !

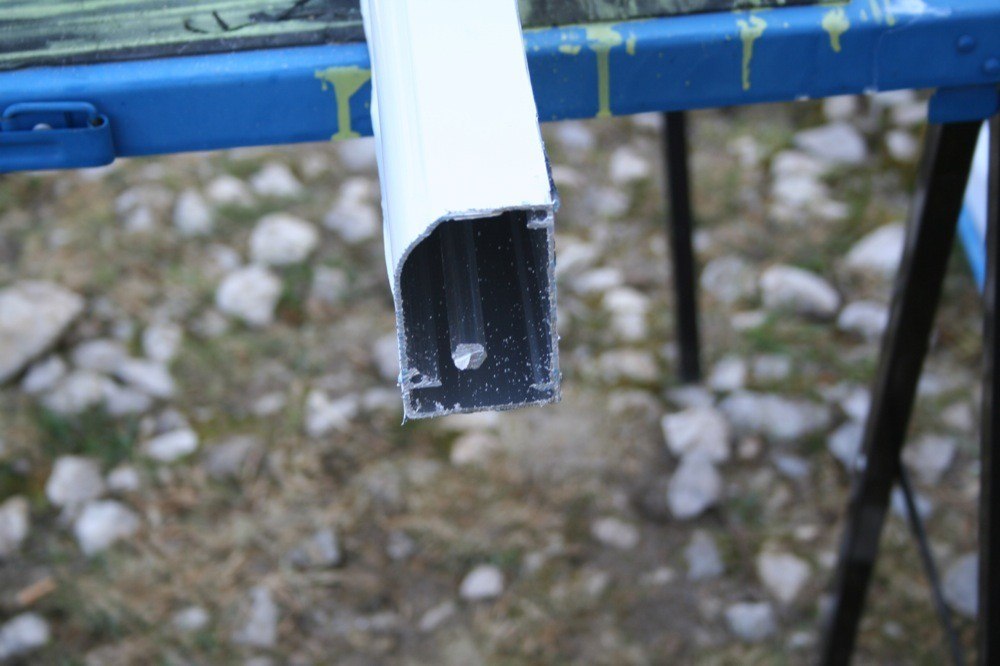

Lors de la découpe, attention, car il y a un axe hexagonal à l'intérieur du profil, qu'il faut couper en même temps. Il faut donc laisser en place le renvoi gauche et le couper tel quel.

IMG 2642

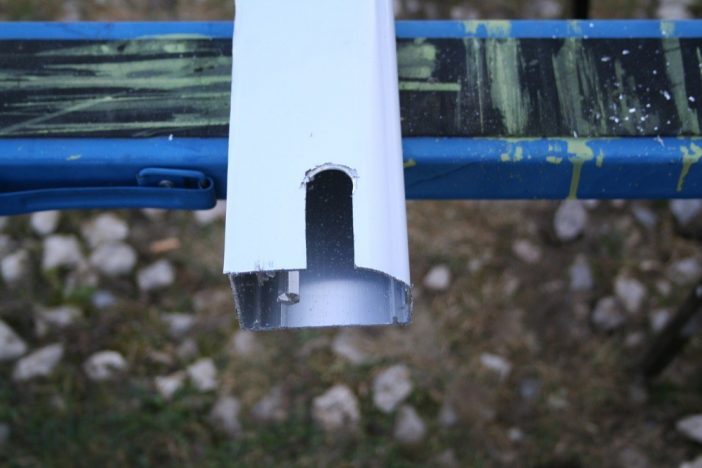

Il faut ensuite reproduire l'encoche et le trou qui existaient, pour la fixation et le passage du renvoi gauche. A l'aide d'une mèche plate de diamètre 20, utilisée habituellement pour le bois, on perce donc un trou à 50mm de l'extrêmité du profil, et à 48mm de la face arrière (percer doucement, car sinon la mèche va avoir tendance à se sauver…). A l'aide de la scie à métaux, on découpe la languette qui va du trou fraichement percé jusqu'au bout du profil.

IMG 2643

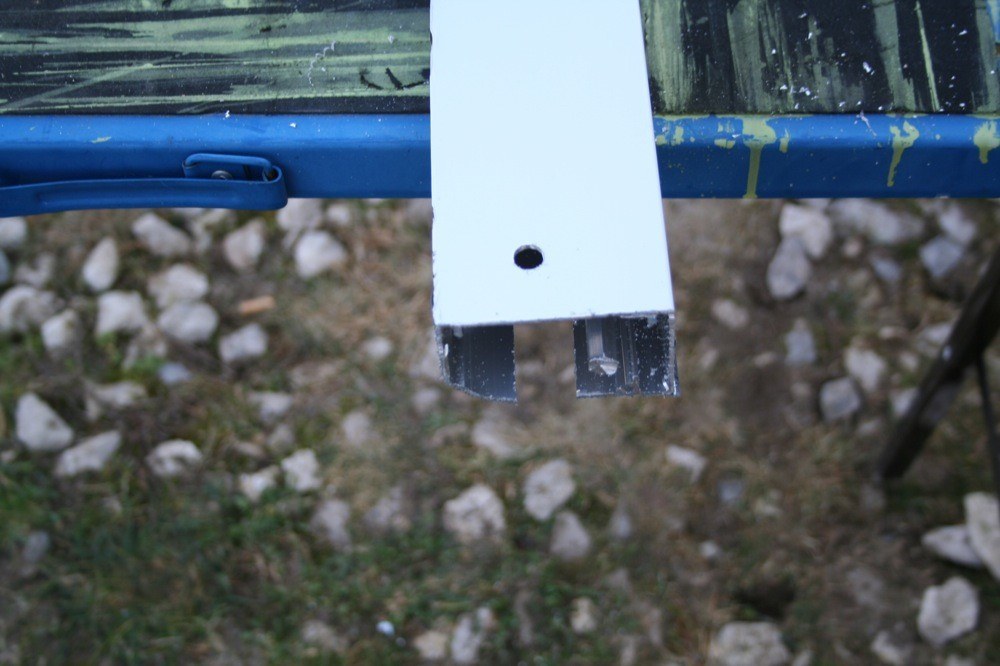

Il ne reste plus qu'à percer le trou destiné au passage du tire fond, sur la face opposée, à l'aide d'une mèche de 10, à 48mm de la face arrière, et à 28 mm du bout du profil.

IMG 2644

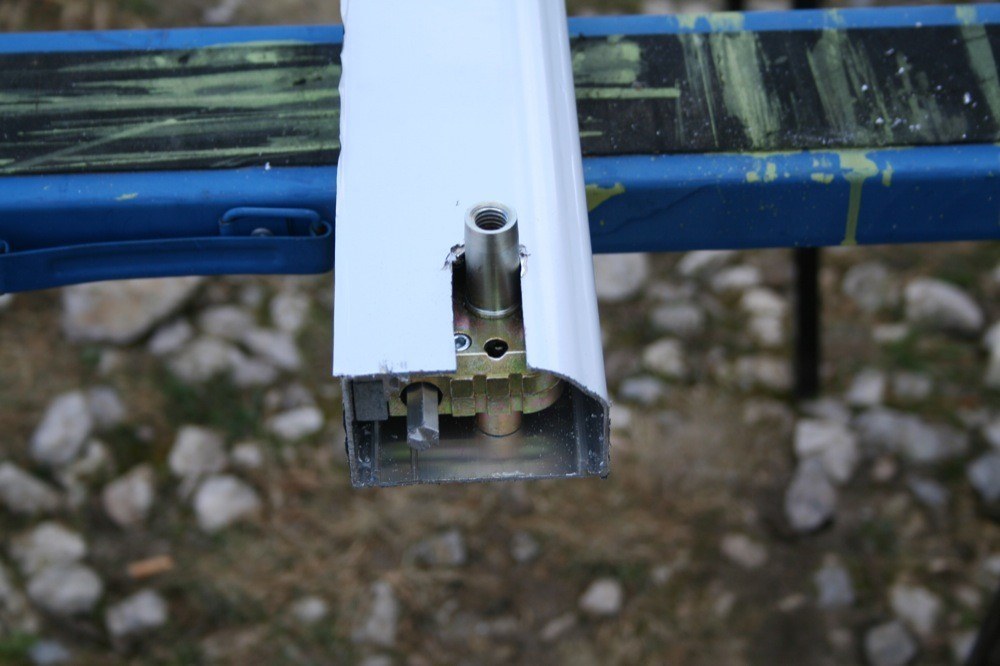

Et on remet en place le renvoi gauche. Le profil est maintenant aux bonnes dimensions !

IMG 2646



II. Mise en place de la motorisation Voltec V'Koup

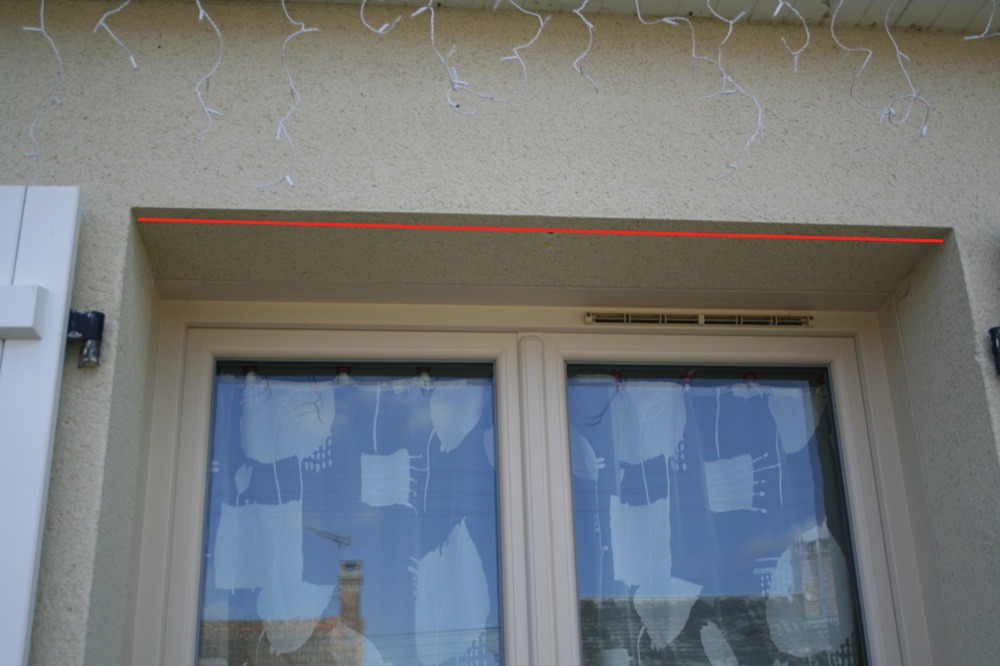

Le profil du Voltec V'Koup va devoir être fixé le plus près possible des volets. Pour cela, il faut fermer les volets, et de l'intérieur, tracer une ligne de démarcation le long de ces derniers. Le profil devra être fixé à raz de cette ligne.

marquage

D'ailleurs, dans la plupart des cas, il faudra démonter le système de fermeture manuel du volet (les ferrures), sinon les volets ne pourront pas venir se fermer le long du profil.

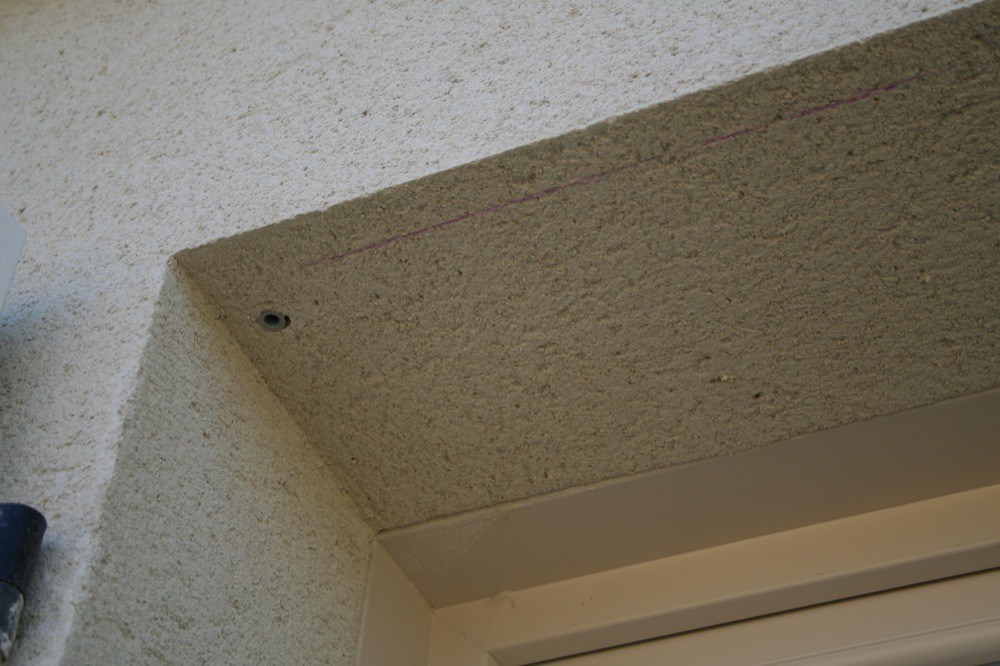

On met en place les deux tires fond dans les emplacements prévus à chaque extrémité du profil, on place celui ci le long de la ligne, et à l'aide d'un marteau on tape sur les tires fond pour marquer les endroits à percer.

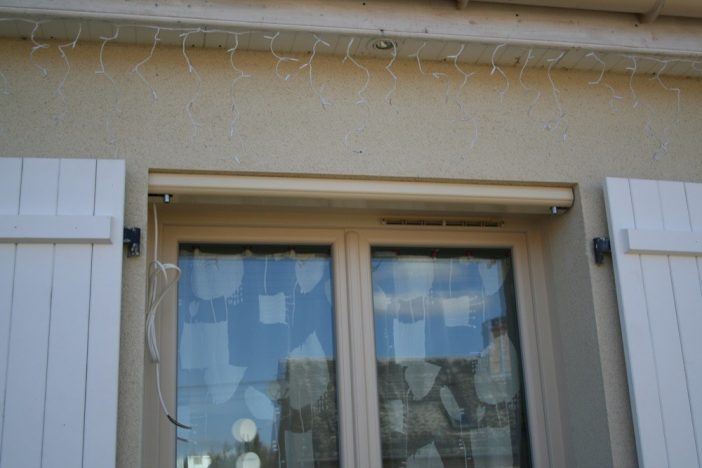

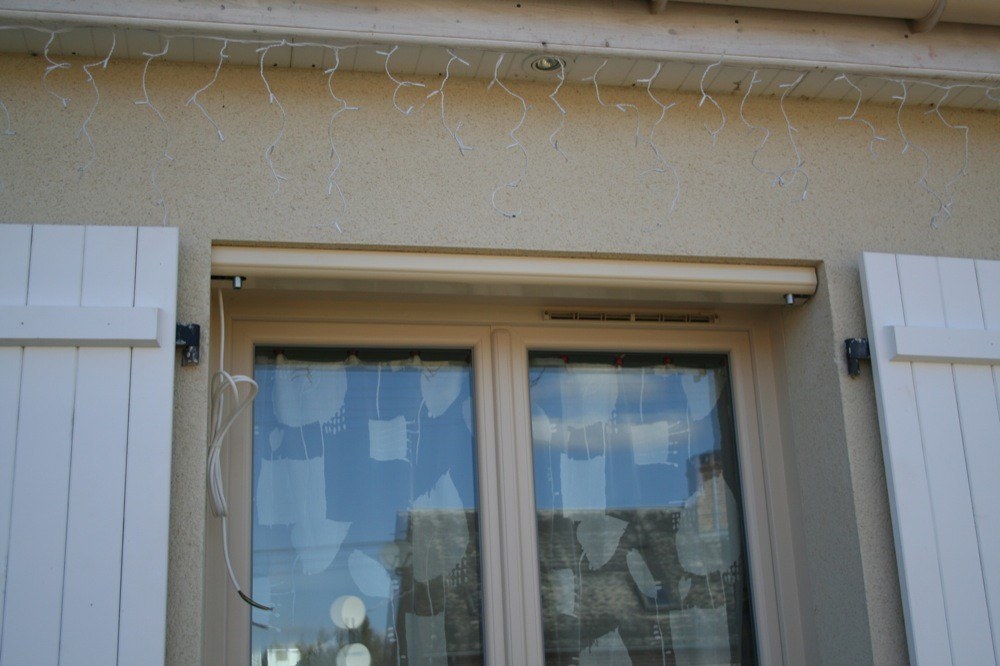

On perce les trous correspondants, on y met les chevilles adaptées selon s'il s'agit d'un mur plein ou creux, et on fixe le profil à l'aide des deux tire fonds.

IMG 2649
IMG 2650

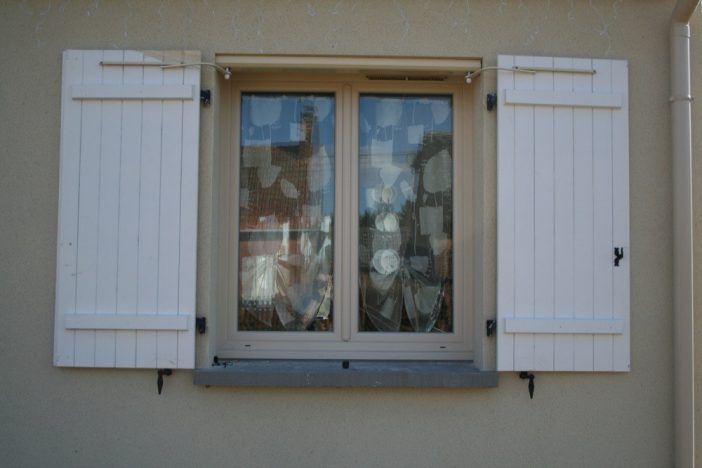

Il ne reste plus qu'à fixer les bras du Voltec V'Koup aux battants. Pour cela, il faut fixer les bras à chaque extrémité du profil, sans les serrer, et marquer sur les battants les endroits où sont positionnés les bras, en position ouverte et en position fermée.

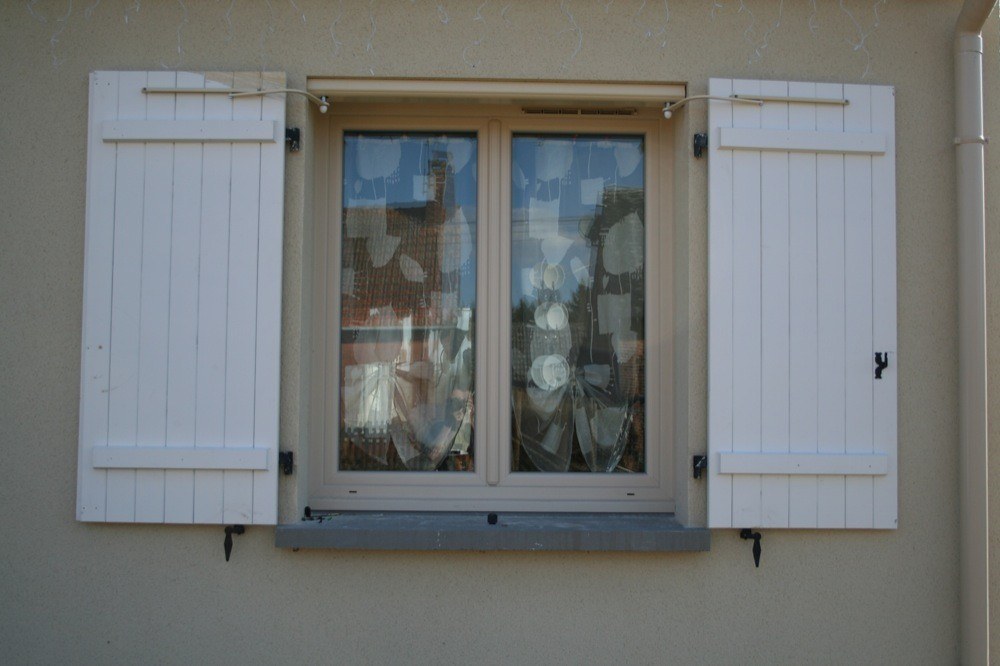

On fixe ensuite les petits rails en les centrant par rapport au marquage précédent:

IMG 2655

III. Raccordement électrique du Voltec V'Koup

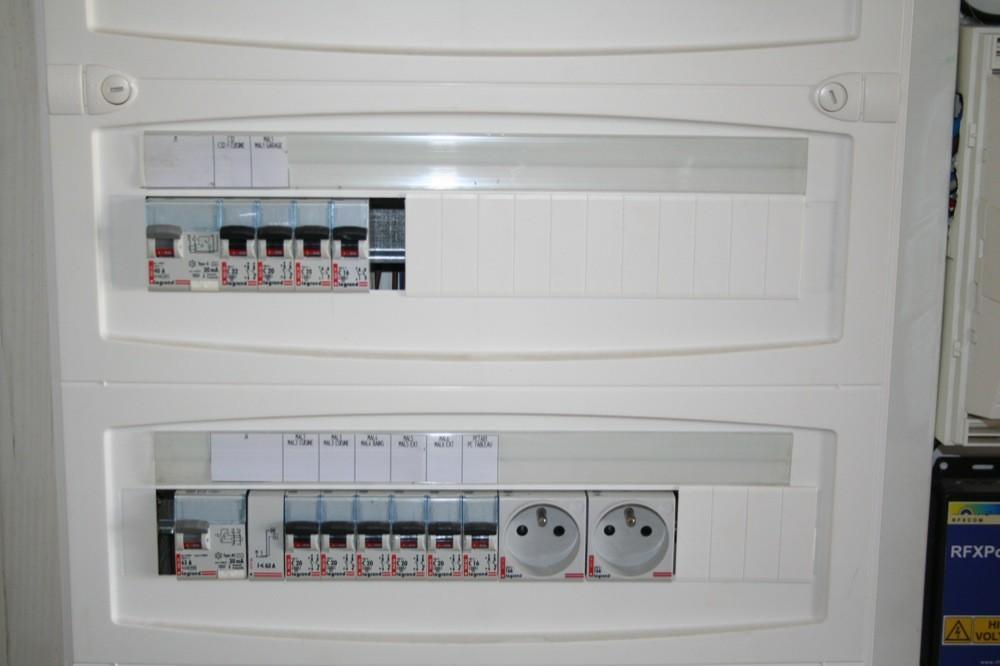

Bien sûr, pour fonctionner, l'automatisme Voltec V'Koup a besoin d'électricité. Lors de la construction j'avais demandé au plaquiste de me faire passer des gaines du compteur électrique jusqu'à chaque fenêtre. Du coup, je n'ai eu qu'à passer des cables électriques dans ces gaines (phase, neutre, et terre), et ajouter un nouveau disjoncteur au tableau. Ce n'est pas très difficile, mais il faut être très prudent en ce qui concerne l'électricité (voir faire appel à un professionnel si vous n'êtes pas sûr de vous).

IMG 2653
IMG 2654

Il faut ensuite passer le cable du mécanisme à travers le mur pour le récupérer à l'intérieur de la maison. Un trou propre dans l'angle de la fenêtre, et on ne voit plus le cable :D si comme moi vous avez des murs en placo, le passage du cable dans les murs ne pose pas spécialement de problème.

A lire également:
10 astuces pour créer une ambiance Halloween avec votre système domotique !

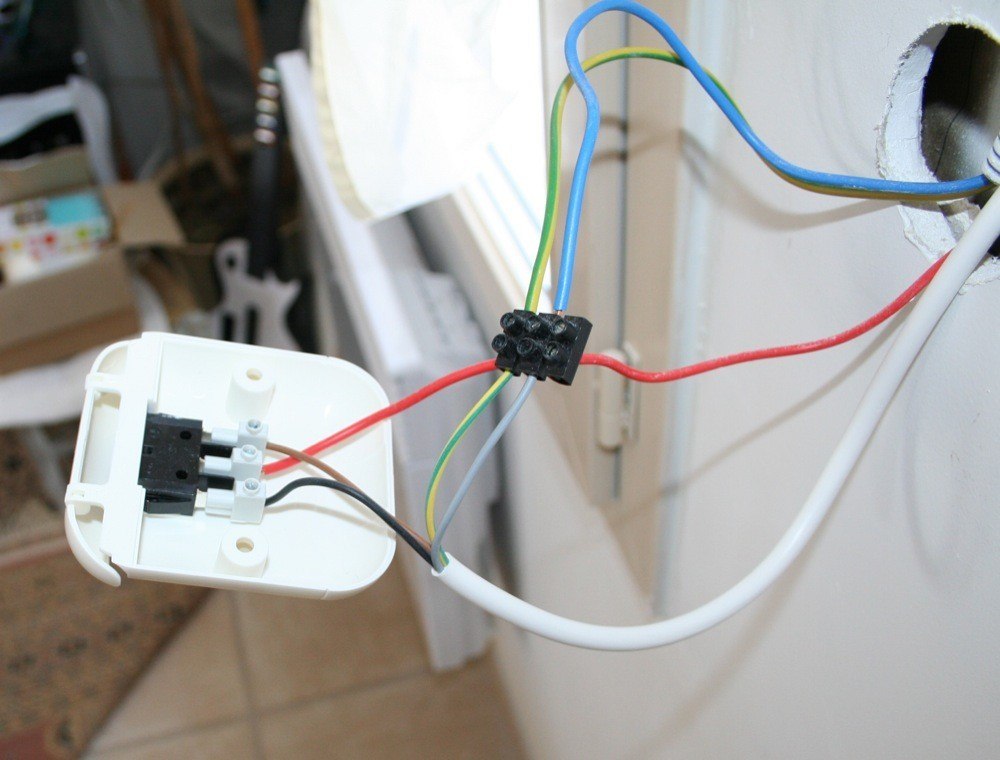

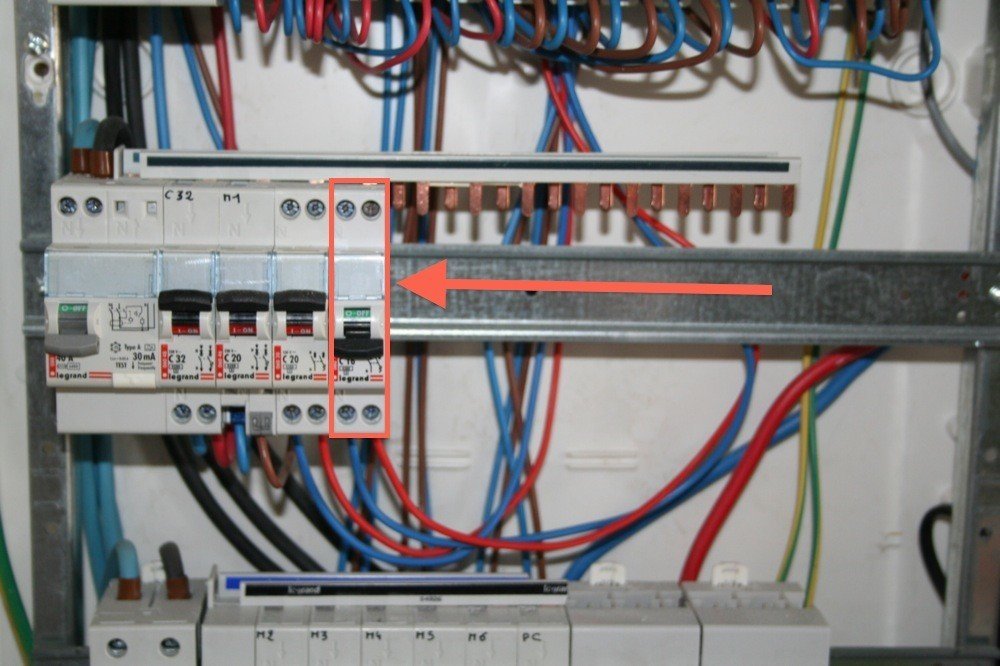

On raccorde ensuite le cable électrique du mécanisme récupéré à l'intérieur de la maison, au disjoncteur, en suivant le schéma électrique de la notice (neutre sur neutre, terre sur terre, et phase + les deux fils de controle du volet, noir et marron, sur l'interrupteur):

IMG 2657

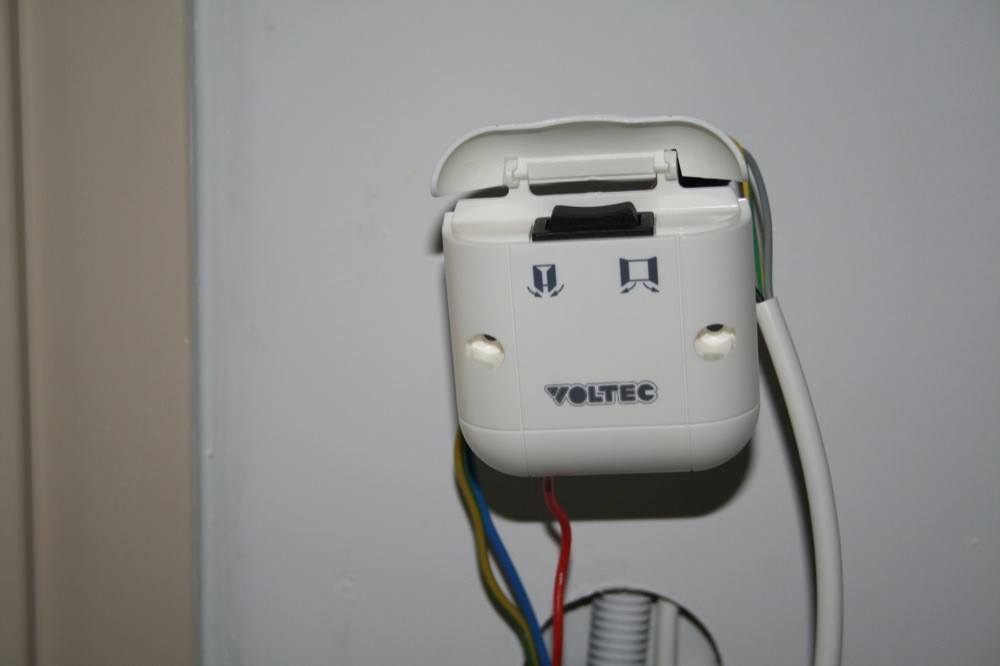

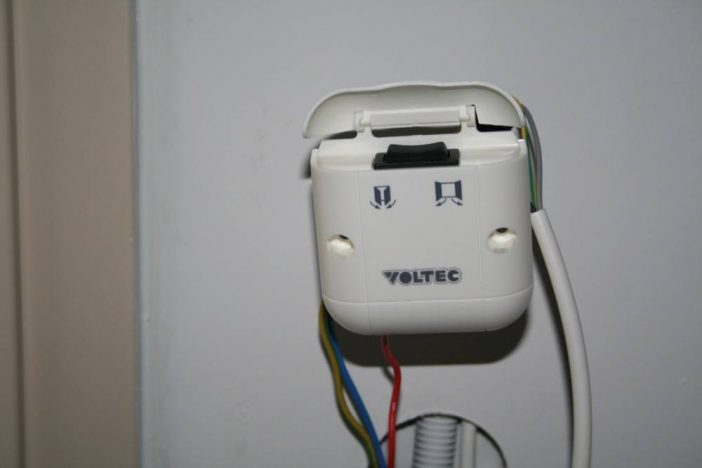

Bon, j'ai monté l'interrupteur fourni uniquement pour tester le mécanisme, je ne l'ai pas fixé au mur, car personnellement je le trouve horrible: assez gros, en plastique pas très joli, pas pratique à l'usage car le bouton est dissimulé sous un petit capot à ouvrir, et le gros logo de la marque bien visible sur le devant…

De plus, le but final est de gérer cela via le serveur domotique…

IMG 2659

IV. Intégration au système domotique

Pour intégrer cet automatisme Voltec V'Koup au système domotique, il faut lui affecter un module domotique. J'ai opté ici pour un SW12, celui ci permettant le paramétrage du temps d'ouverture du volet, très important dans notre cas, cet automatisme n'ayant pas de butée mécanique.

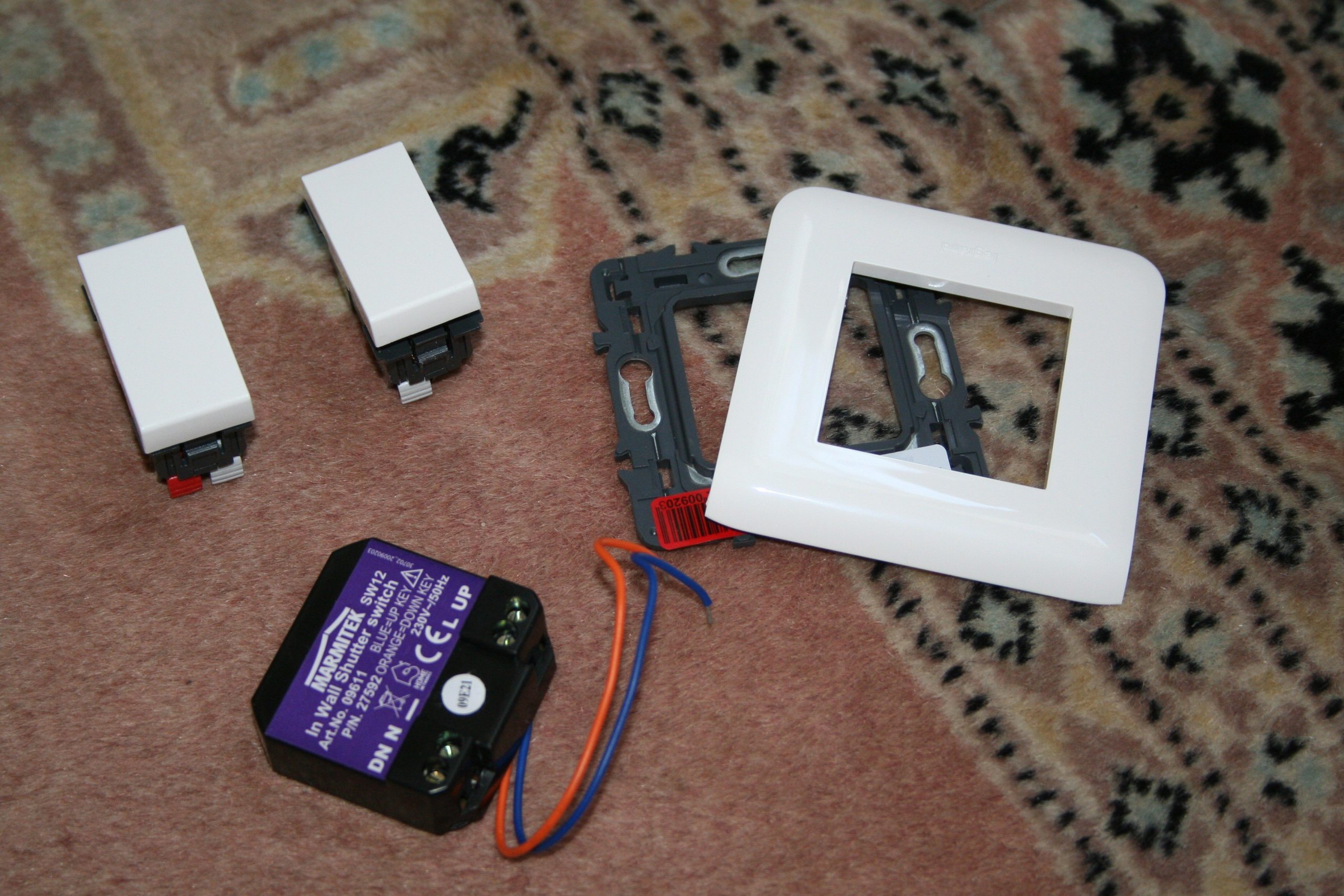

Ce module nécessite un interrupteur poussoir à diédre avec position neutre par défaut… difficile à trouver… Les interrupteurs pour volets classiques ne sont pas bons, car il ne s'agit pas de boutons poussoirs, ils restent en position appuyée. J'ai donc réalisé cela avec deux boutons poussoirs classiques, l'un étant utilisé pour ouvrir le volet, l'autre pour le fermer (ici gamme Legrand Mosaic).

IMG 2660

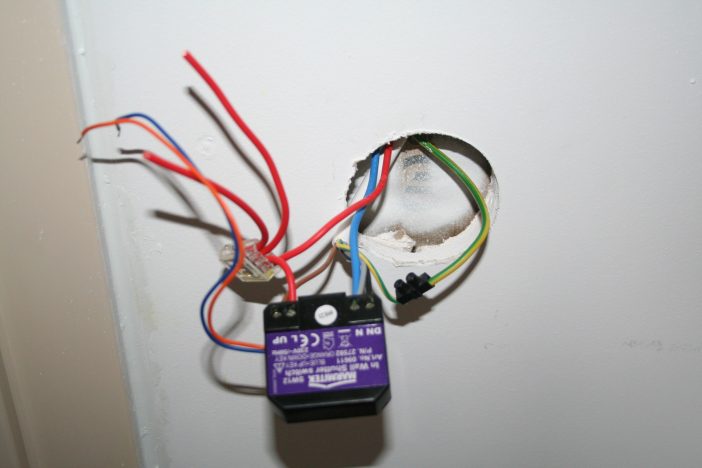

Il faut donc raccorder le micro module suivant le schéma (phase, neutre, et les deux fils controlant le mécanisme ouverture / fermeture). La terre, elle, est reliée directement au mécanisme du volet.

IMG 2661

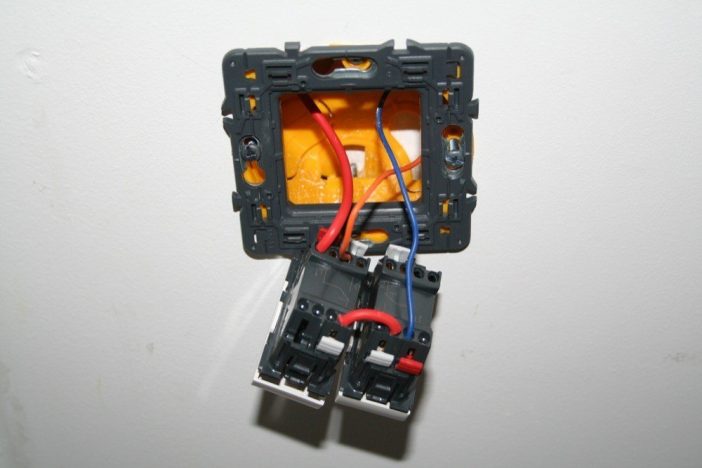

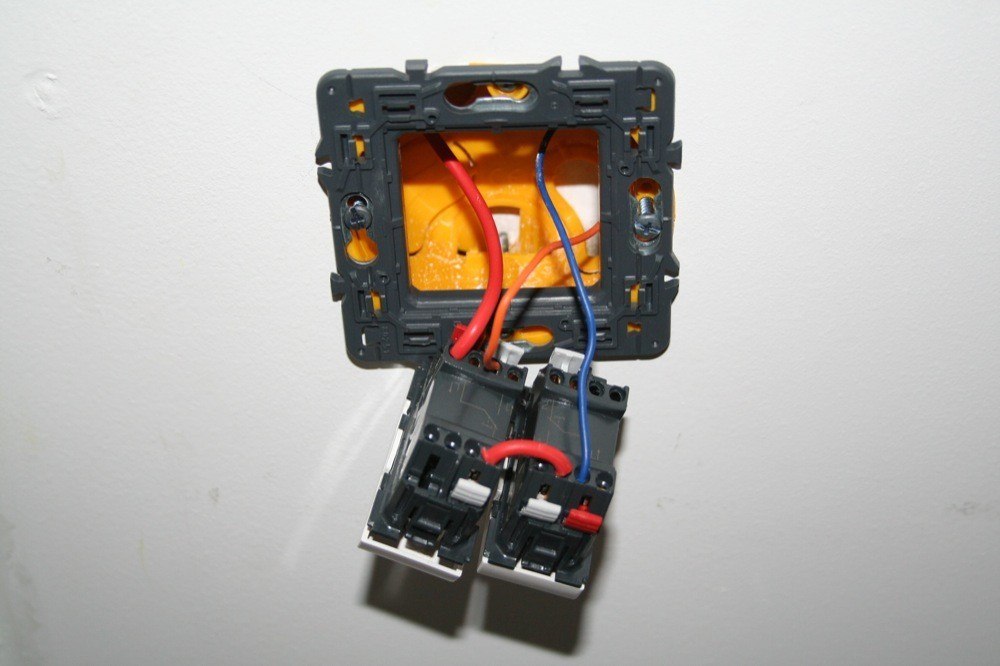

Et on raccorde la phase, et les deux fils du micro module aux boutons poussoirs:

IMG 2662

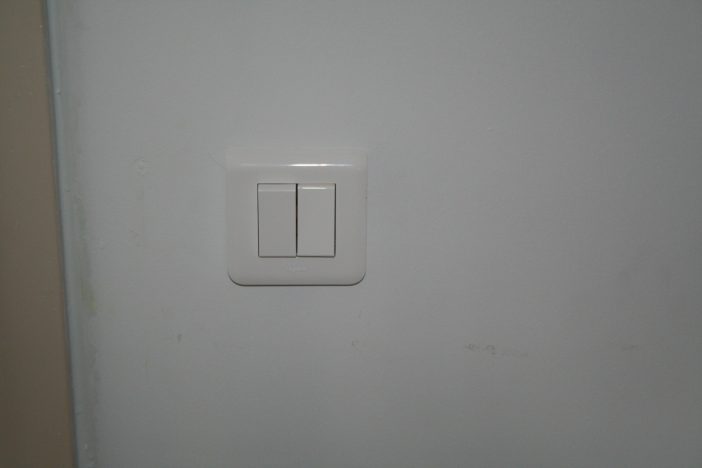

Voilà le résultat:

IMG 2663

Un interrupteur plus joli, s'intégrant mieux aux autres interrupteurs de la maison, et surtout, prêt à être controlé par le système domotique.

On paramètre ensuite le module SW12 pour lui indiquer le temps d'ouverture nécessaire au volet, et lui affecter une adresse (cf notice du module en question).

Dans Homeseer, il n'y a plus qu'à créer un nouveau device avec l'adresse affectée au module:

Capture d’écran 2010 03 18 à 07.10.51

On pourra à partir de là controler le Voltec V'Koup via une télécommande, internet, un écran tactile, etc…

Et voilà ce qui nous intéresse le plus en domotique: le paramétrage d'un évènement chargé d'ouvrir automatiquement le volet (qui dit qu'on est fainéant ? :D ).

A lire également:
10 astuces pour créer une ambiance Halloween avec votre système domotique !

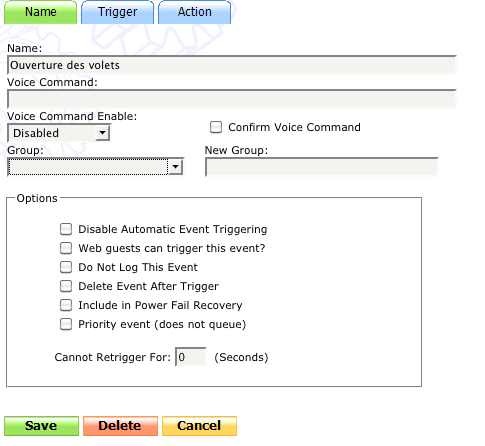

On crée donc un nouvel event dans Homeseer:

Capture d’écran 2010 03 18 à 07.11.23

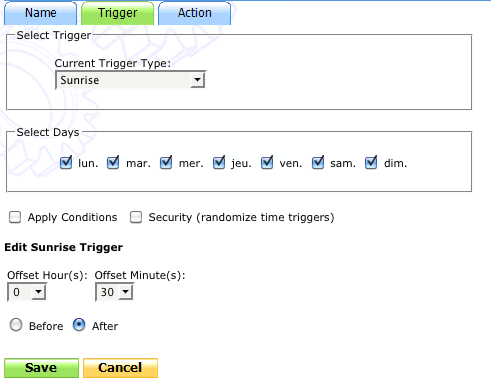

Pour ma part, je lui demande d'ouvrir le volet tous les jours 30 min après le lever du soleil:

Capture d’écran 2010 03 18 à 07.11.56

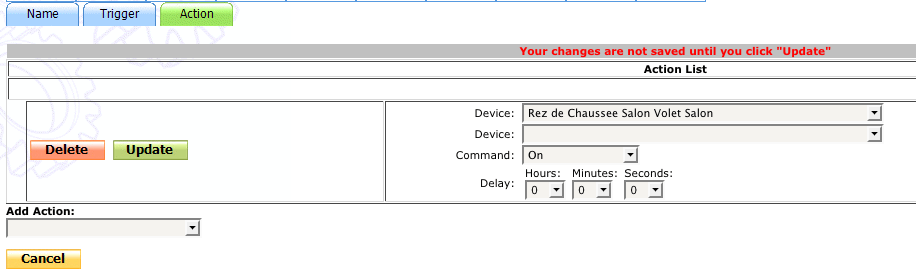

Et on sélectionne le volet en question:

Capture d’écran 2010 03 18 à 07.13.06

Voilà ! A partir de maintenant, mon volet s'ouvrira tout seul chaque jour 30 min après le lever du soleil. Un autre event configuré de la même facon permet de fermer automatiquement le volet 15 min après la tombée de la nuit :D

Le lever et le coucher du soleil étant calculés automatiquement par Homeseer en fonction de notre position géographique, l'heure se mettra à jour automatiquement tout au long de l'année, donc plus besoin d'y toucher :D

D'autres events peuvent être imaginés, comme par exemple fermer automatiquement les volets l'été quand la température extérieure est supérieure à 25°, afin de conserver le frais dans la maison…

V. Conclusion

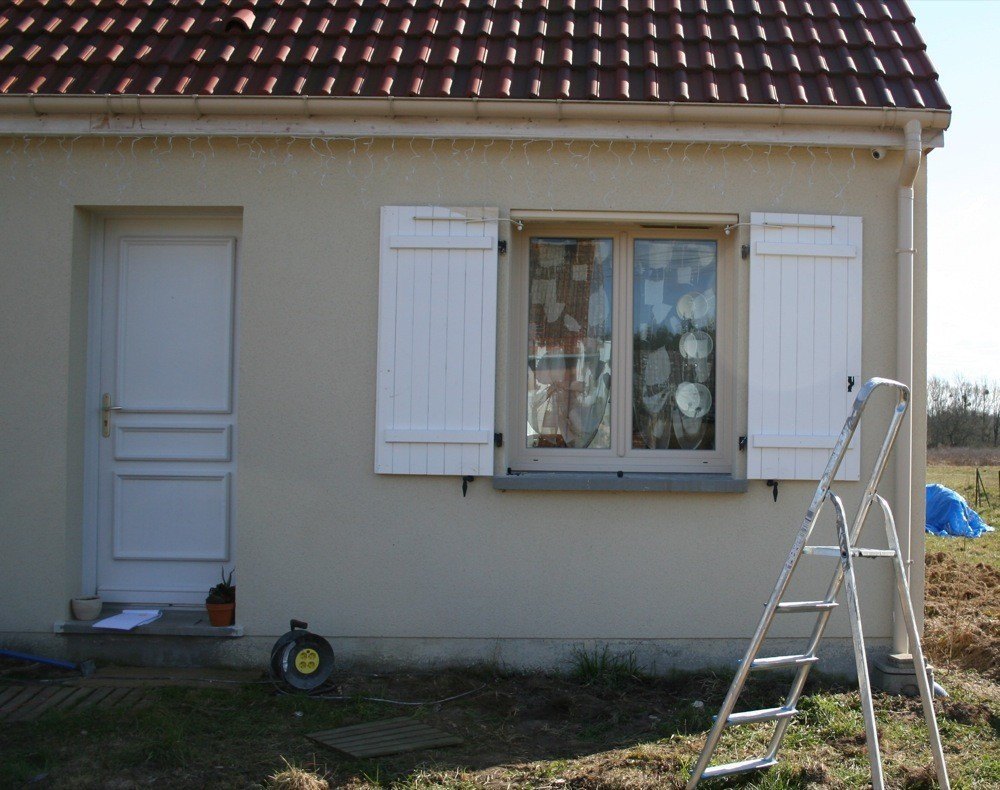

Voilà l'installation totalement terminée avec la motorisation Voltec V'Koup, qui fonctionne parfaitement, et qui reste très discrète:

IMG 2656

L'automastisme Voltec V'Koup est d'excellente qualité, et plutôt simple à installer sans être un gros bricoleur. Bon, il m'avait été indiqué 1h30 pour l'installation, pour ma part, entre le découpage, l'installation, et le raccordement électrique, cela m'a pris près de 4h. Mais j'ai pris mon temps, et c'était le premier. Les autres iront plus vite (car il me reste 3 autres fenêtres à automatiser de cette façon dès que j'aurai le budget), car oui, maintenant que j'ai pu vérifier l'installation et le fonctionnement, je peux confirmer que je ferai les autres.

Dans l'ensemble je suis donc très satisfait de ce mécanisme Voltec V'Koup, tant pour la qualité, la facilité de  mise en place (grandement simplifiée quand on a une arrivée électrique près de la fenêtre, comme moi), et la discrétion de l'ensemble (notamment grâce à la possibilité d'avoir une couleur proche de celle de son crépi). Côté bruit, le mécanisme est relativement discret également: on entend un peu le moteur se mettre en fonctionnement, mais cela reste très raisonnable.

Je n'aurai que deux points à relever:

  • l'interrupteur fourni fait vraiment tache sur le reste du produit, il faut vraiment voir pour le remplacer par un autre s'intégrant mieux à son intérieur :(
  • le prix, même s'il s'agit du mécanisme le moins cher pour ce type de volets, reste élevé face à des volets roulants électriques prévus dès la construction. Mais la solution a le mérite d'exister, et quand on n'a pas eu le choix lors de la construction, comme moi, au moins on n'est pas bloqué avec des volets manuels toute sa vie ;-)

Enfin, il faut savoir qu'il existe toute une gamme d'automatismes sur le même principe, que votre volet ait 1,2, ou même plus de 2 battants. Il doit donc exister une solution pour quasiment tous les types de volets, donc aucune excuse pour ne pas tout domotiser ;-)

Pour finir, une petite vidéo du mécanisme en fonctionnement:
