Enfin un module sans neutre !
Compatible Philips Hue
Compatible avec la plupart des systèmes ZigBee
Prix très abordable

Voilà un module que certains attendaient depuis longtemps: le SonOff ZBmini-L ! Mais qu'a-t-il de si spécial ? Je vous avais présenté il y a quelques mois le SonOff ZBmini, un petit module ZigBee venant s'installer derrière un interrupteur pour le piloter, et compatible aussi bien avec des box domotiques comme Jeedom que des systèmes comme Philips Hue. Et bien le modèle ZBmini-L est quasi identique, à ceci près qu'il n'a pas besoin du neutre ! Et c'est un détail qui fait toute la différence, puisqu'en France il est assez rare d'avoir la phase et le neutre derrière l'interrupteur: en effet le neutre se trouve au niveau de l'ampoule, et derrière l'interrupteur se trouvent uniquement la phase et le fil allant vers l'ampoule. Ce nouveau module va donc pouvoir venir s'installer derrière n'importe quel interrupteur, sans dénaturer l'esthétique ! Découvrons le plus en détails…

A lire également:
Test du SonOff ZBmini: le micro module Philips Hue à 11€ !

Déballage du SonOff ZBmini-L

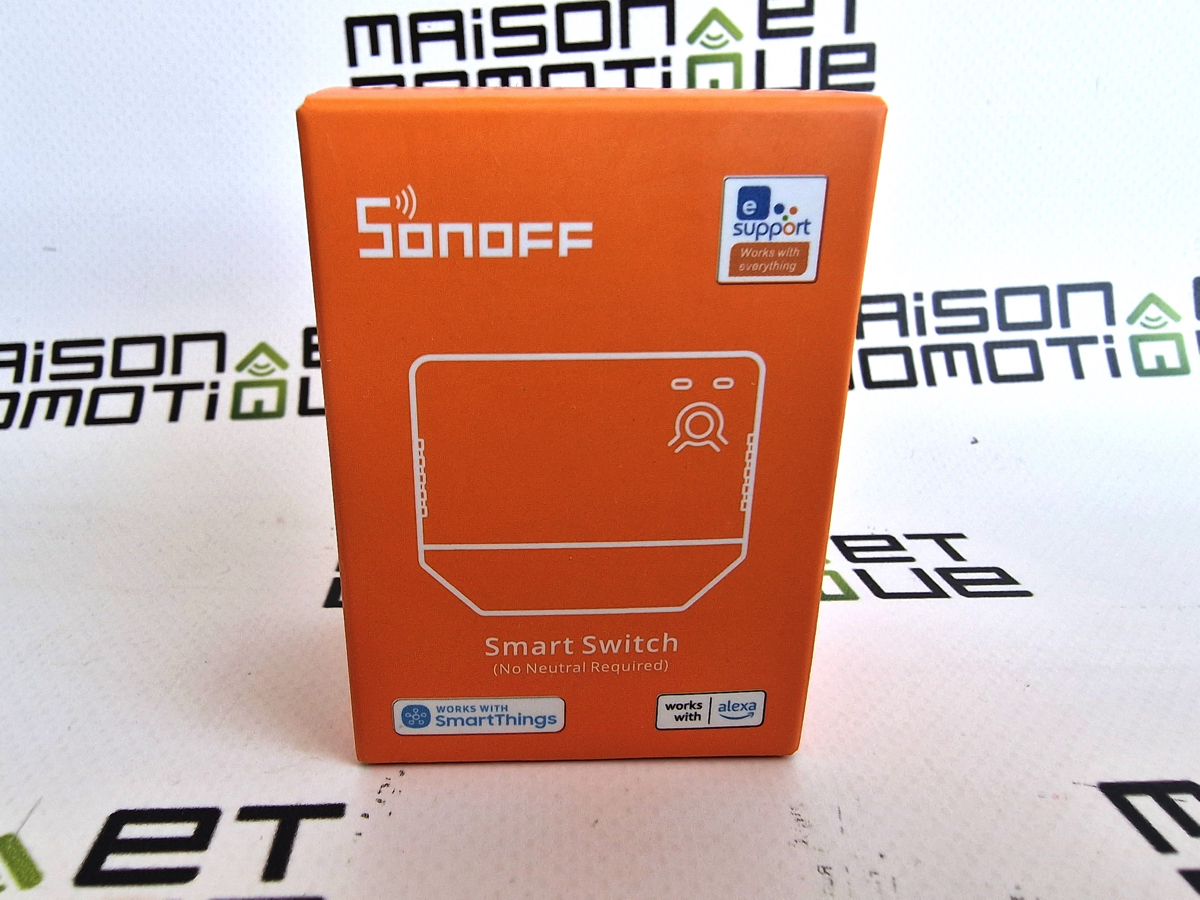

Le SonOff ZBmini-L arrive dans un emballage orange, maintenant bien connu, identifiant la gamme ZigBee du fabricant (les emballages bleus étant pour la gamme Wifi). On remarquera la petite mention entre parenthèses “No Neutral Required”. Aucun doute, donc, il s'agit bien d'une version ne nécessitant pas le neutre !

test sonoff zbmini l hue 1

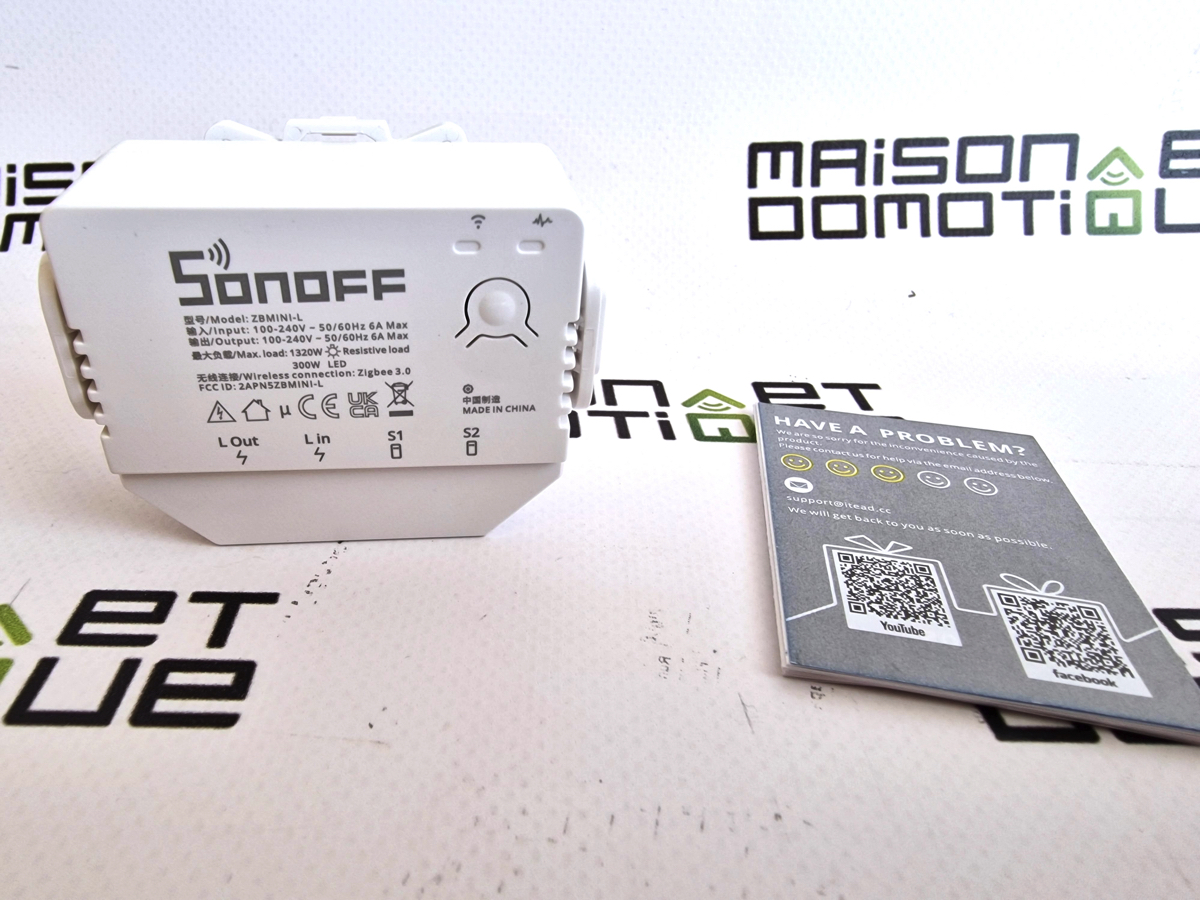

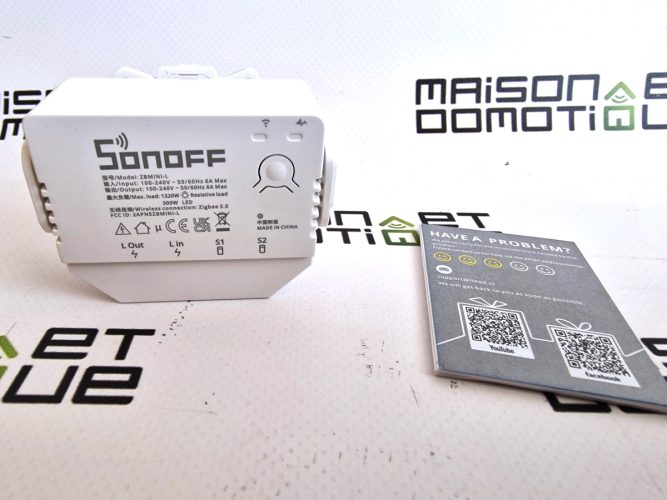

A l'intérieur, nous y trouvons le module SonOff ZBmini-L accompagné de sa notice:

test sonoff zbmini l hue 2

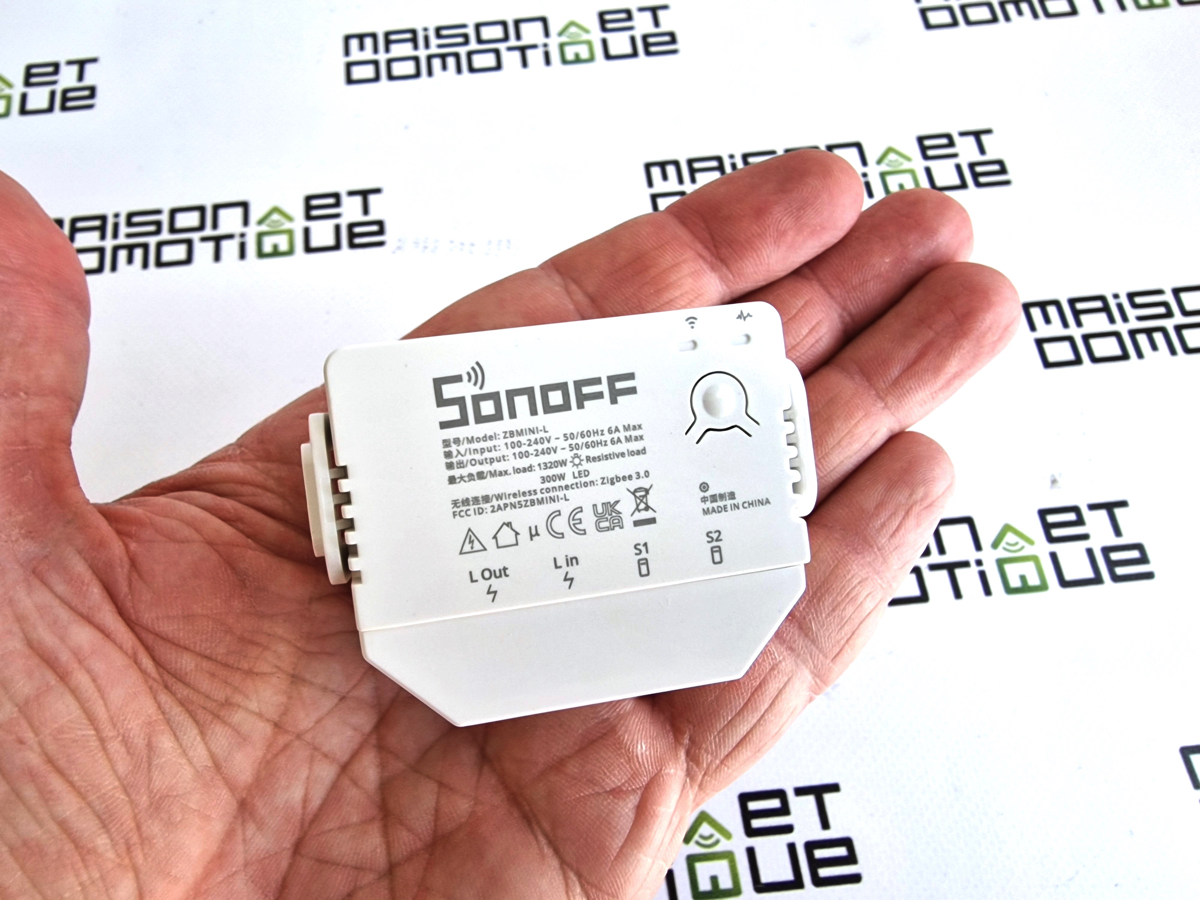

Le détail qu'on remarque tout de suite: ce module est plus imposant que la version vue précédemment, nécessitant elle le neutre. En effet, le ZBmini-L mesure cette fois 54 x 45 x 24 mm. Des dimensions qui ne vont pas faciliter son intégration derrière un interrupteur, mais nous verrons l'astuce plus loin ;-)

test sonoff zbmini l hue 3

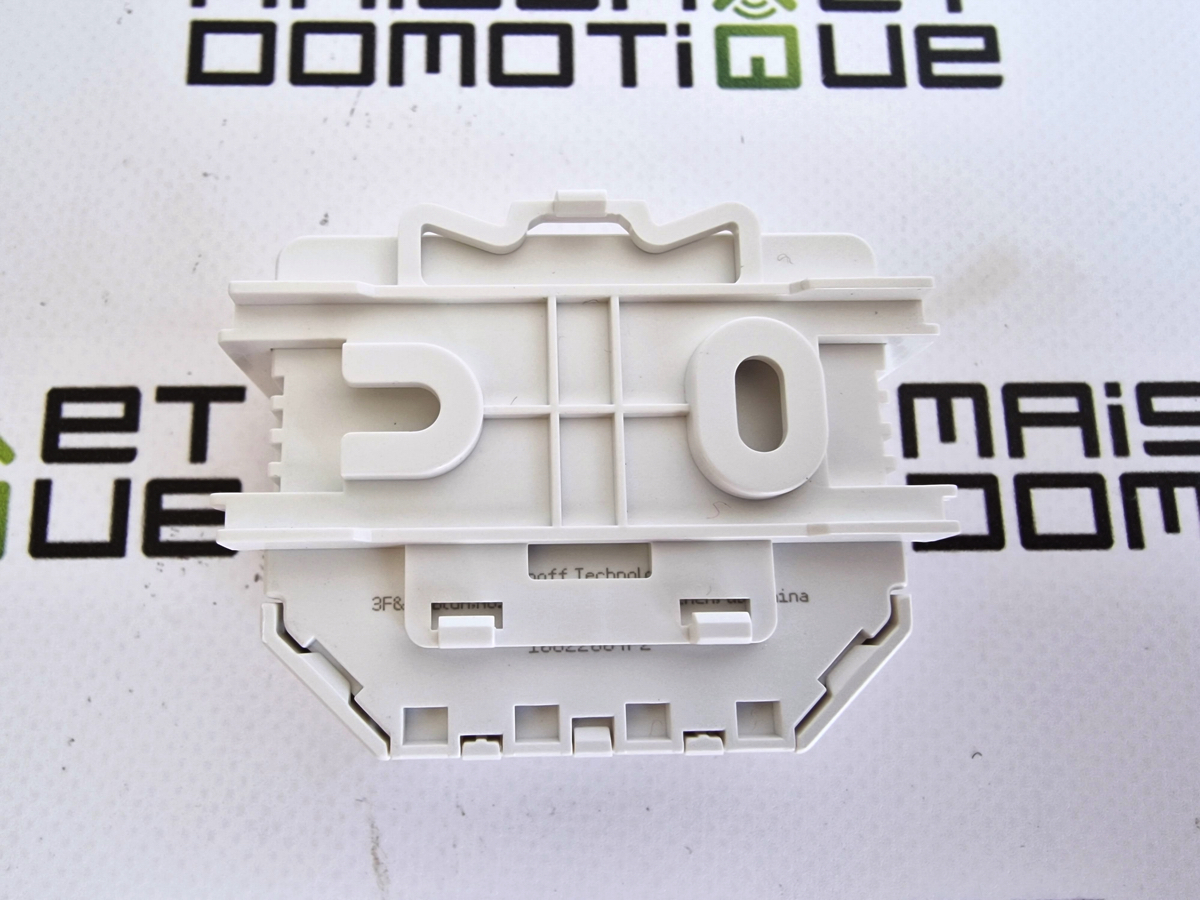

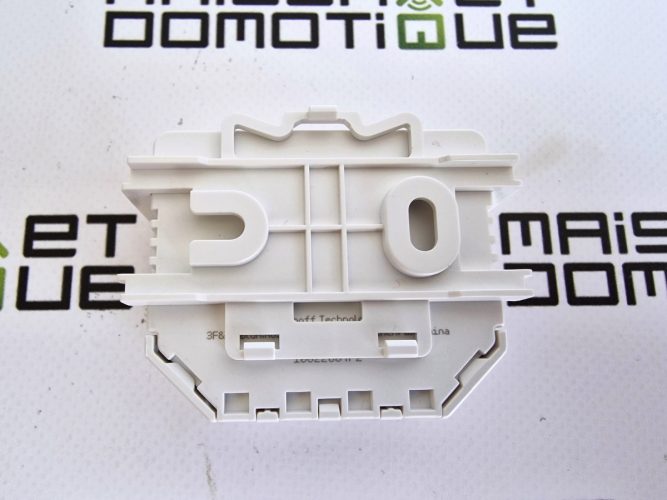

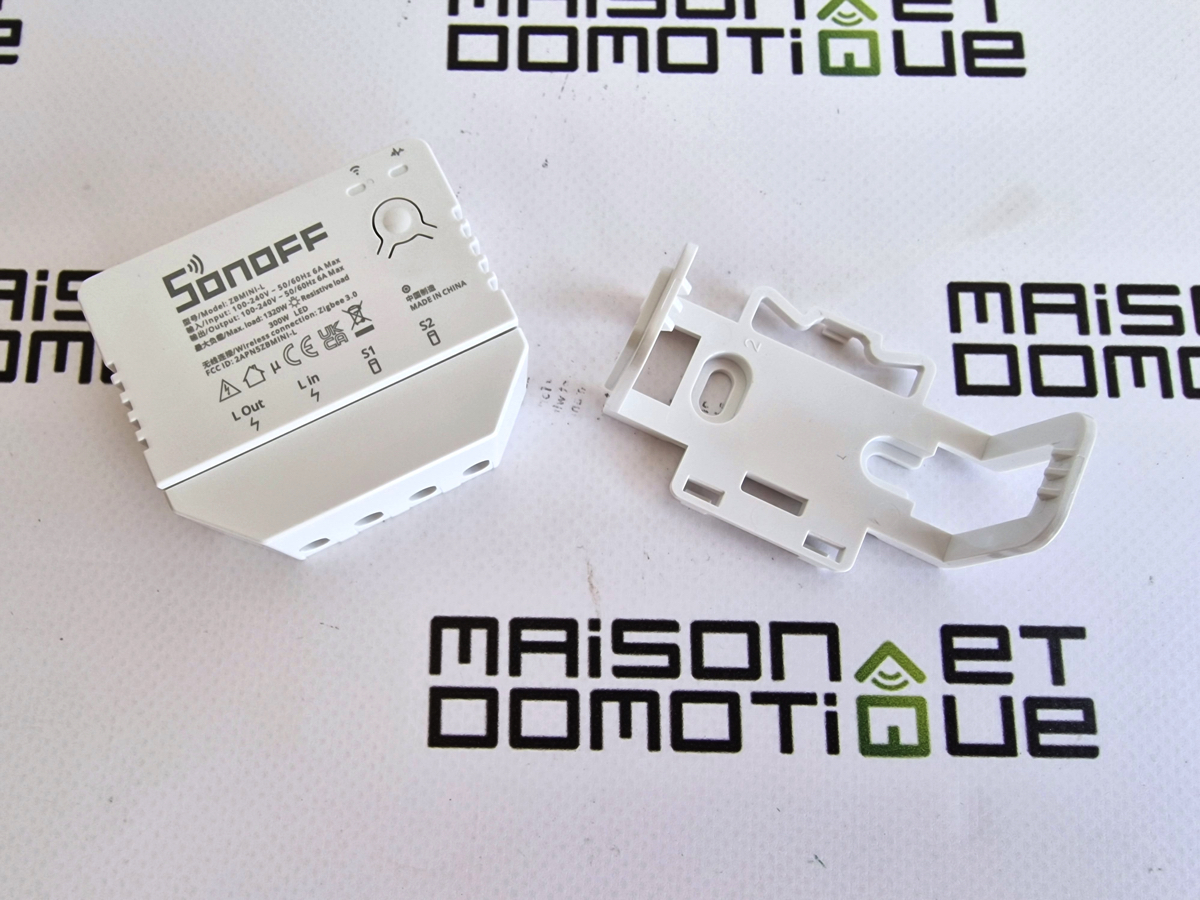

Ce module est livré avec une fixation qui va permettre de l'utiliser dans différentes configurations.

test sonoff zbmini l hue 5
test sonoff zbmini l hue 6

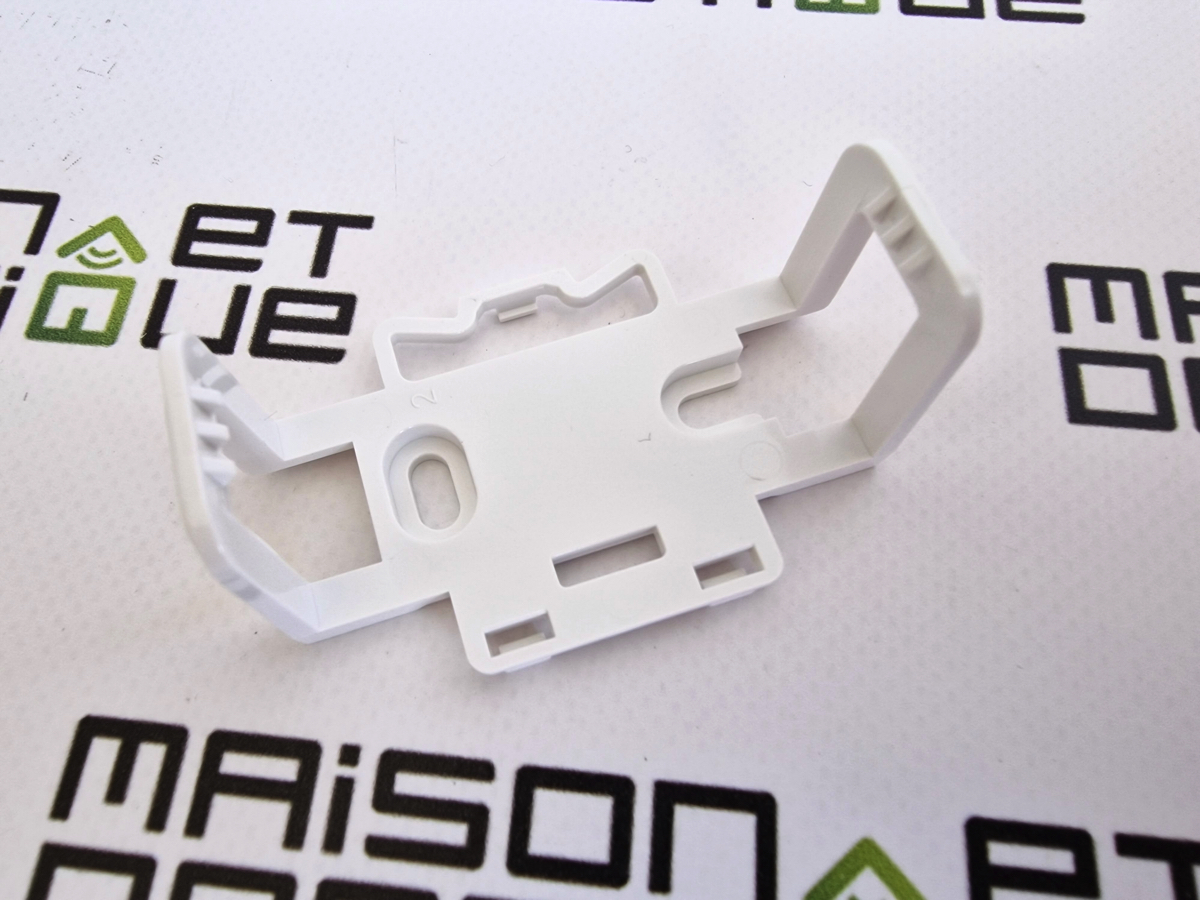

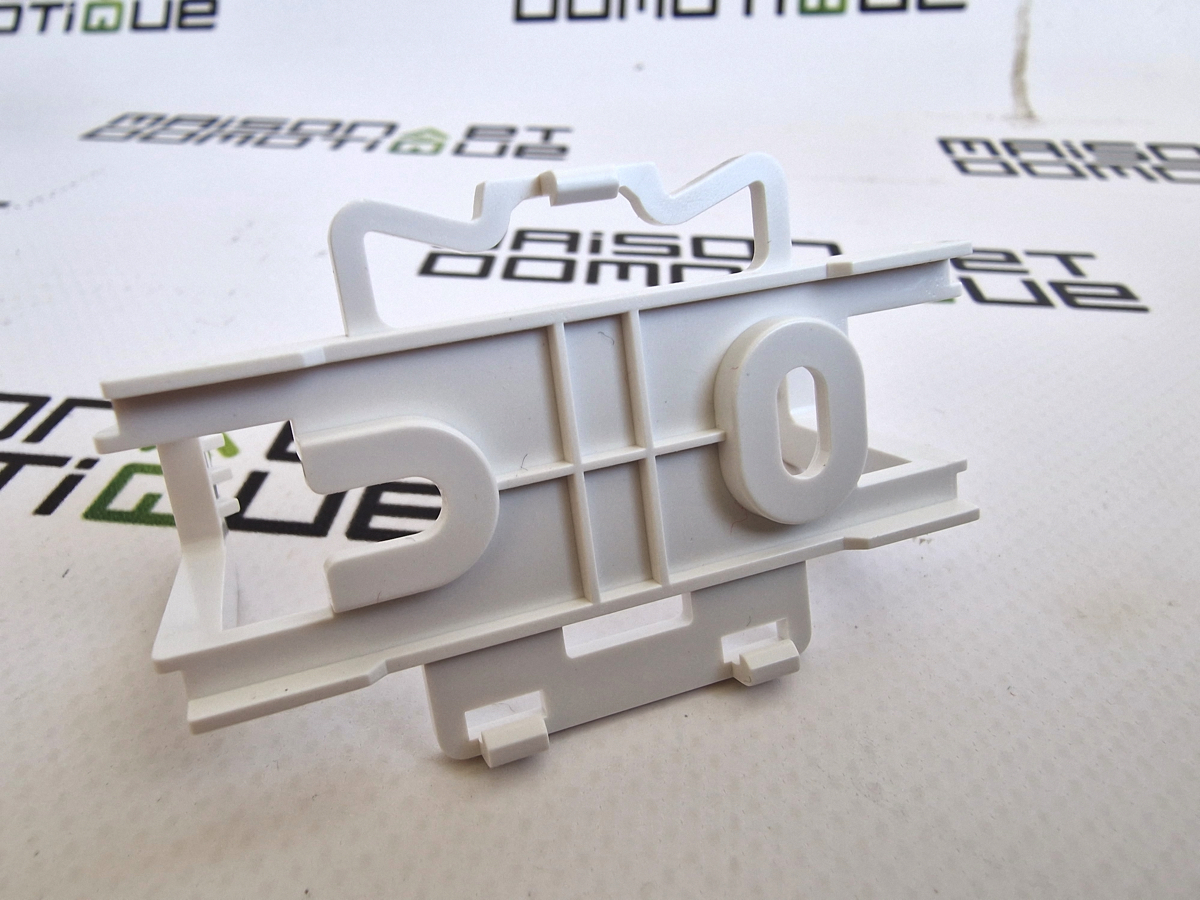

Le module va en effet pouvoir être placé seul dans une boite d'encastrement, mais il pourra aussi être fixé au mur grâce à ce support, ou encore installé en rail fin directement dans le tableau électrique. Pratique !

test sonoff zbmini l hue 7
test sonoff zbmini l hue 8

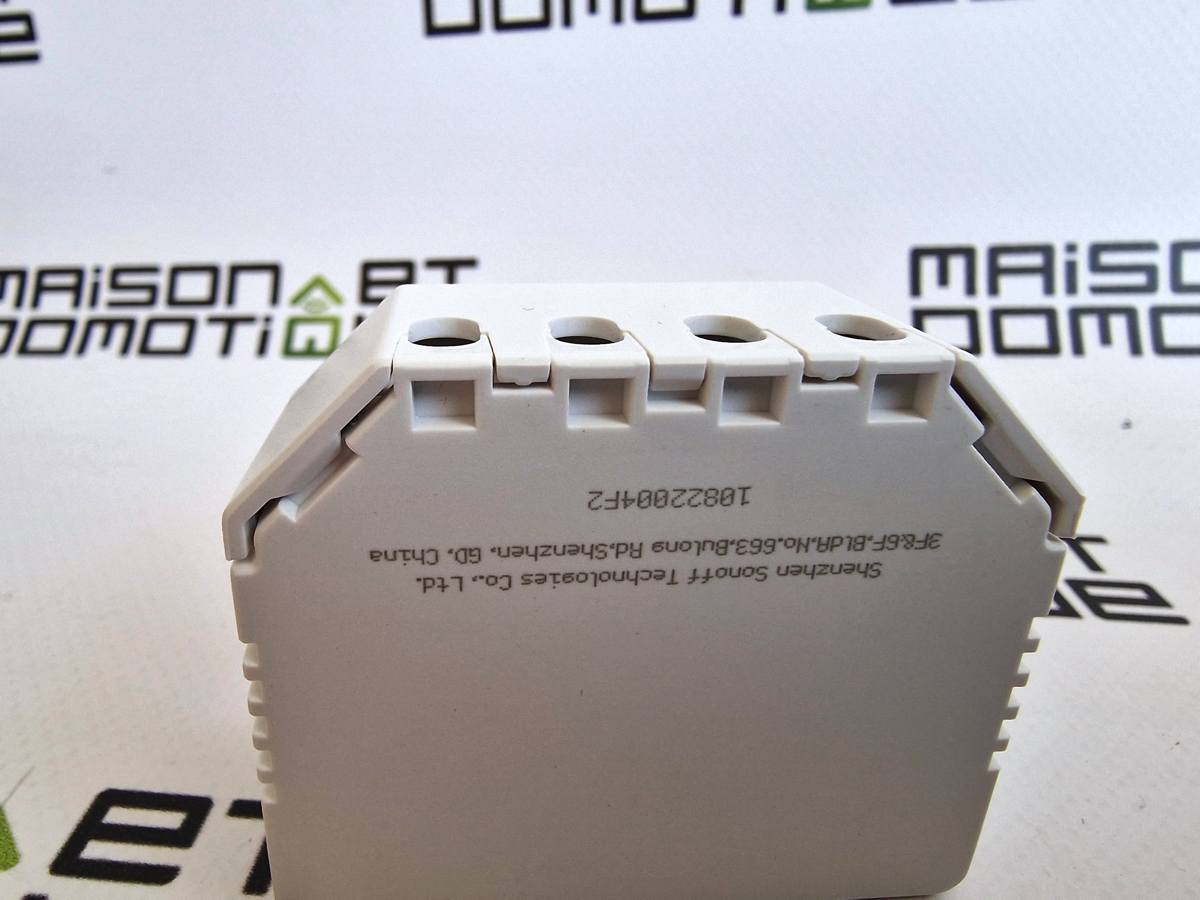

Pour en revenir au SonOff ZBmini-L en lui même, celui ci dispose d'un bornier 4 entrées, protégé par un cache, pour la sécurité de la connectique.

test sonoff zbmini l hue 9

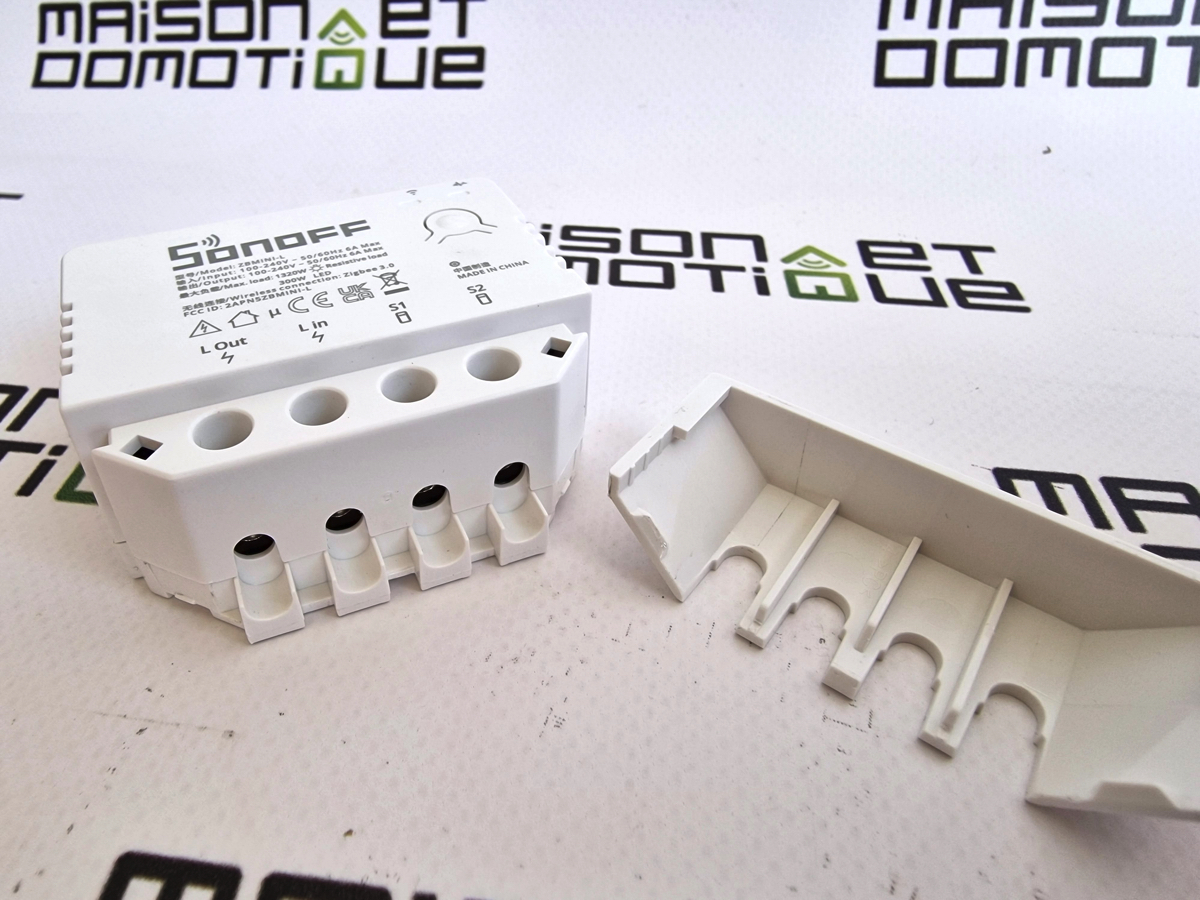

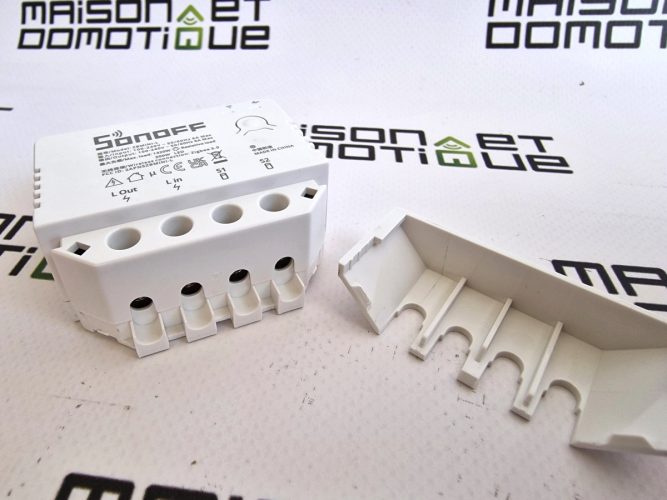

Il ne faudra pas hésiter à utiliser un petit tournevis pour retirer cette protection, qui s'avère un peu récalcitrante à retirer.

test sonoff zbmini l hue 10

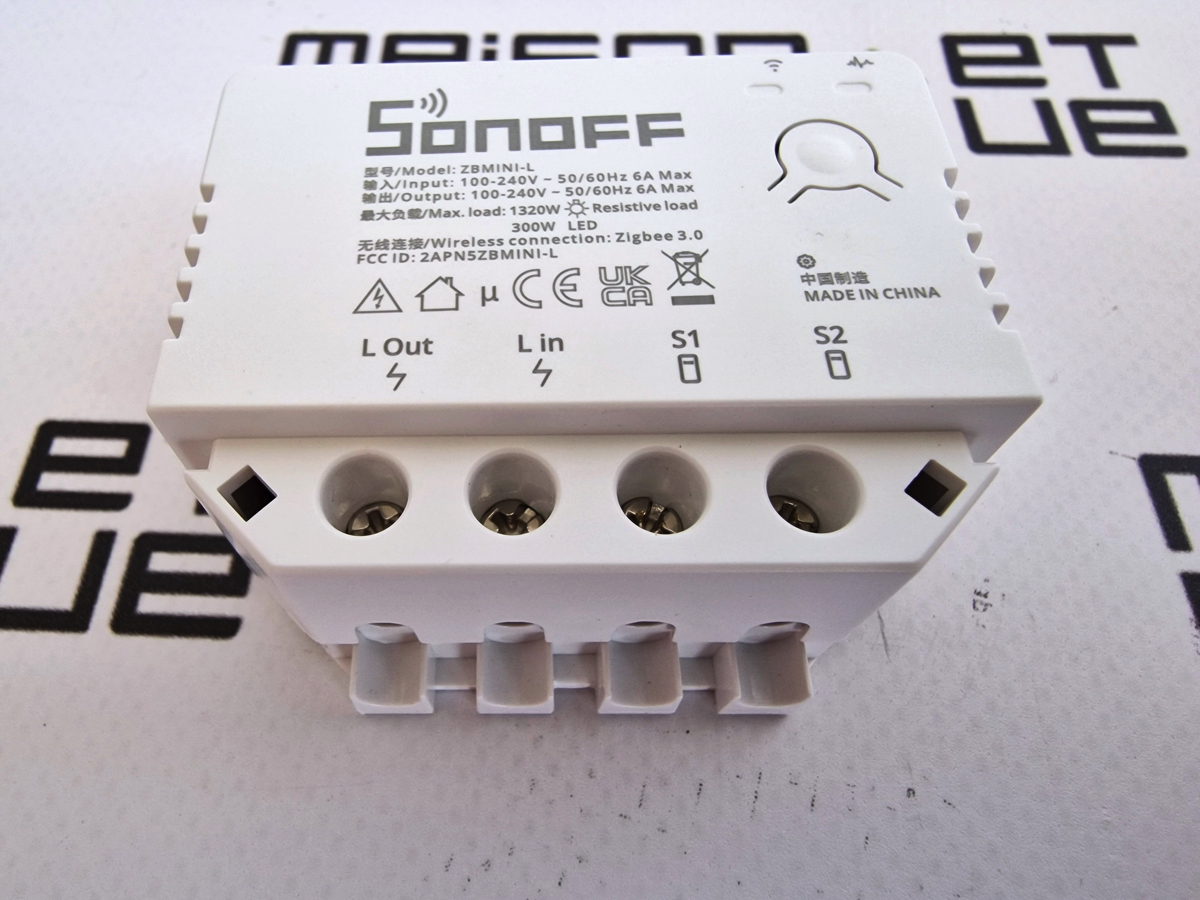

Une fois retirée, nous avons accès aux borniers à vis. “L in” accueillera la phase, “L out” accueillera le fil allant vers la lampe. S1 et S2 seront reliés à l'interrupteur. Rien de plus, et surtout pas de neutre, ce qui est tout l'intérêt de ce modèle !

test sonoff zbmini l hue 11

Notons au passage la présence d'un bouton en haut à droite, qui servira pour l'inclusion du module dans le système domotique.

Passons donc à son installation !

Installation et utilisation du SonOff Zbmini-L

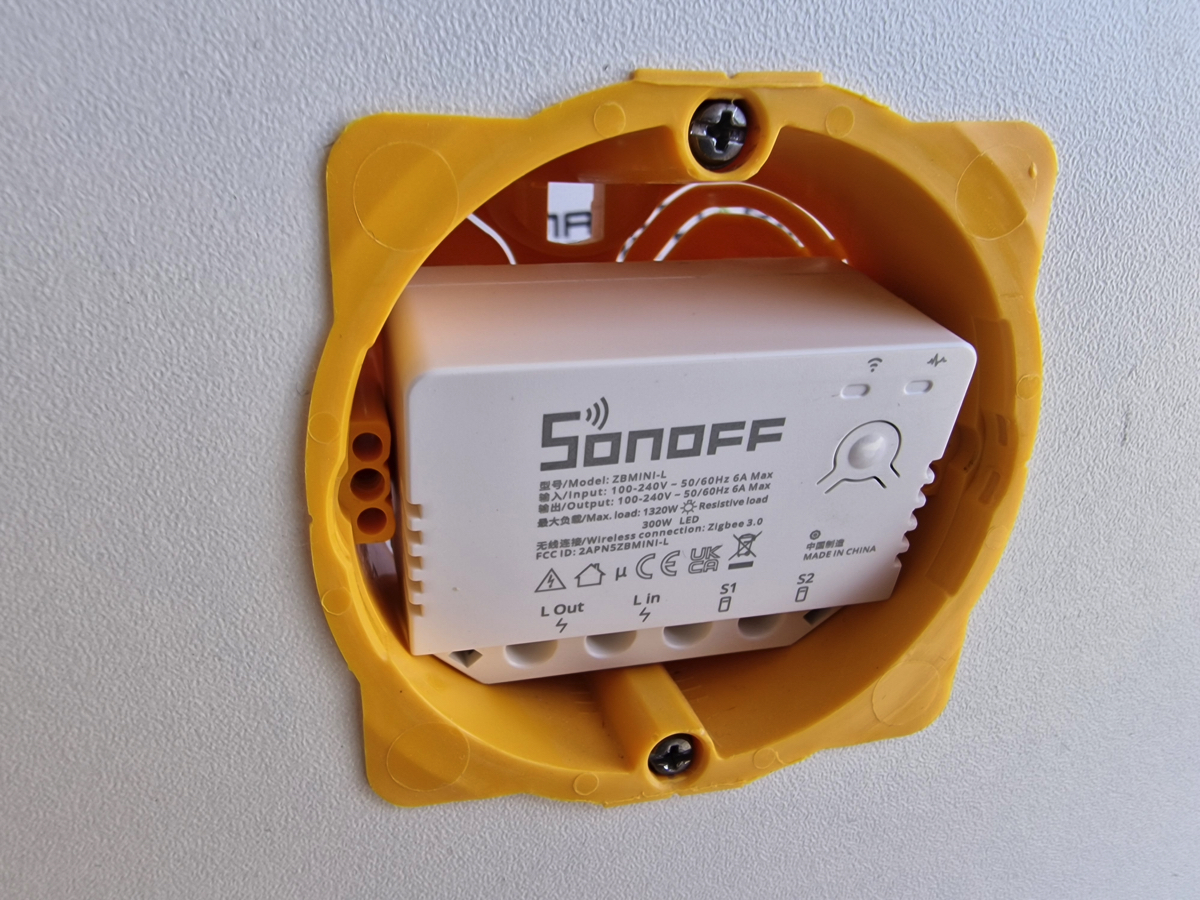

Comme il fallait s'y attendre, les dimensions de ce module font qu'il est difficile de l'insérer dans une boite d'encastrement standard, même en 50mm de profondeur: clairement le module + l'épaisseur de l'interrupteur ne passent pas. Si l'épaisseur du module aurait pu passer, c'est surtout sa largeur qui, avec la forme de la boite d'encastrement, l'empêche d'aller jusqu'au fond de la boite.

test sonoff zbmini l hue 12

Si on souhaite pouvoir placer ce module derrière l'interrupteur, en boite d'encastrement, l'astuce est d'utiliser une boite d'encastrement avec “chaussette”, que nous avions déjà présentée.

A lire également:
Comment installer un micro module dans une cloison peu profonde ? Grâce au BLM BLI685500 !

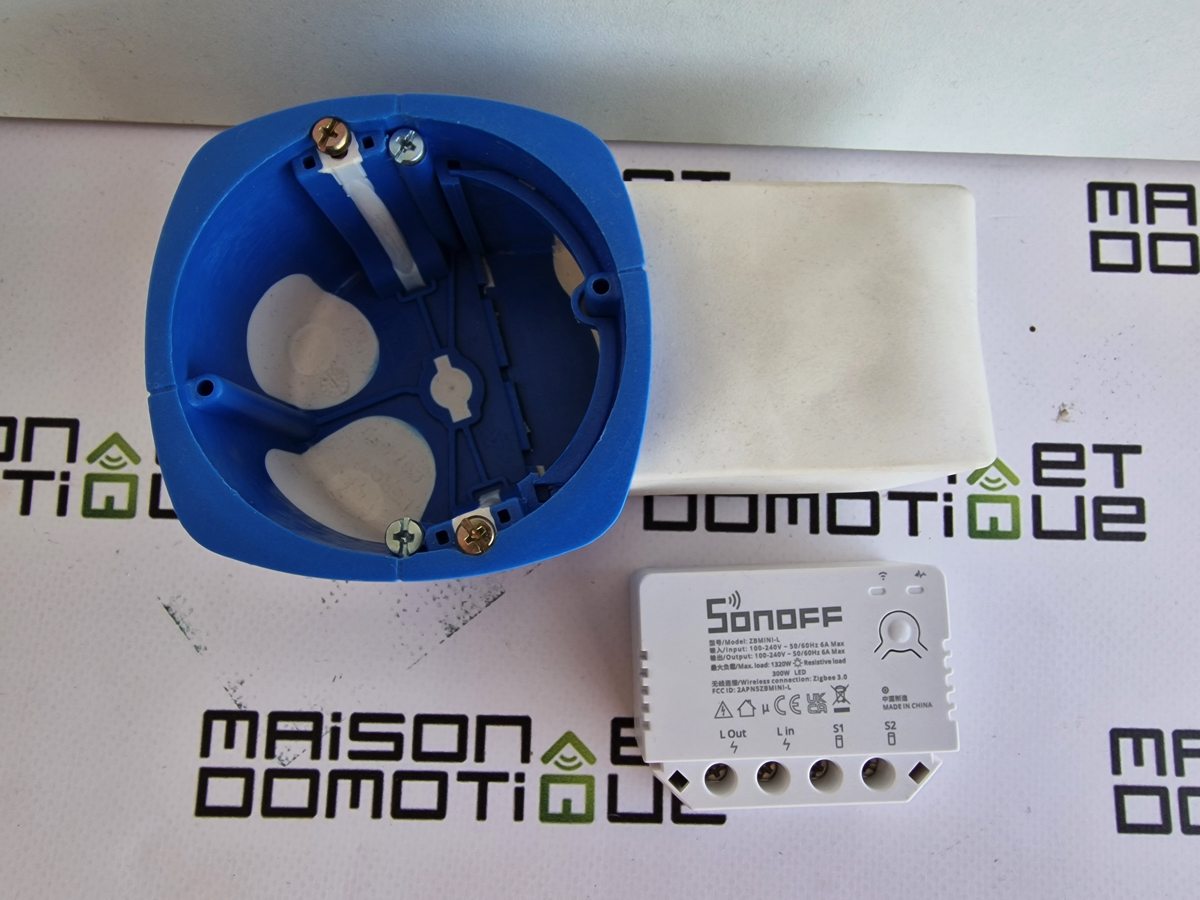

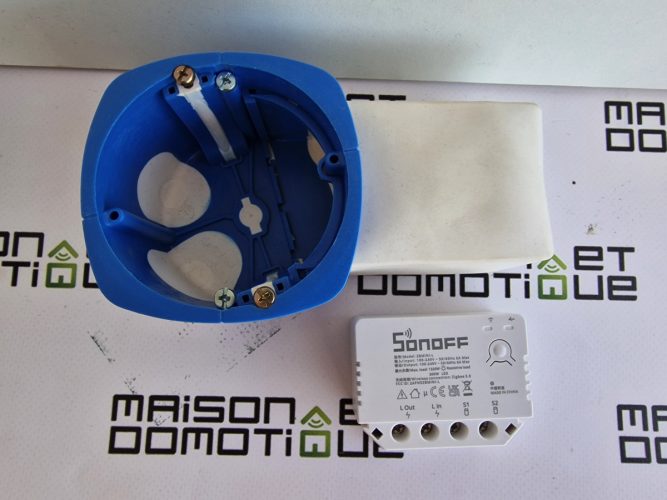

C'est d'ailleurs une boite d'encastrement que je recommande dès qu'on a un micro module à placer derrière un interrupteur ou une prise, car on gagne beaucoup en confort et en facilité d'installation. Mais bref, avec ce SonOff ZBmini-L, de toute façon, pas le choix.

test sonoff zbmini l hue 13

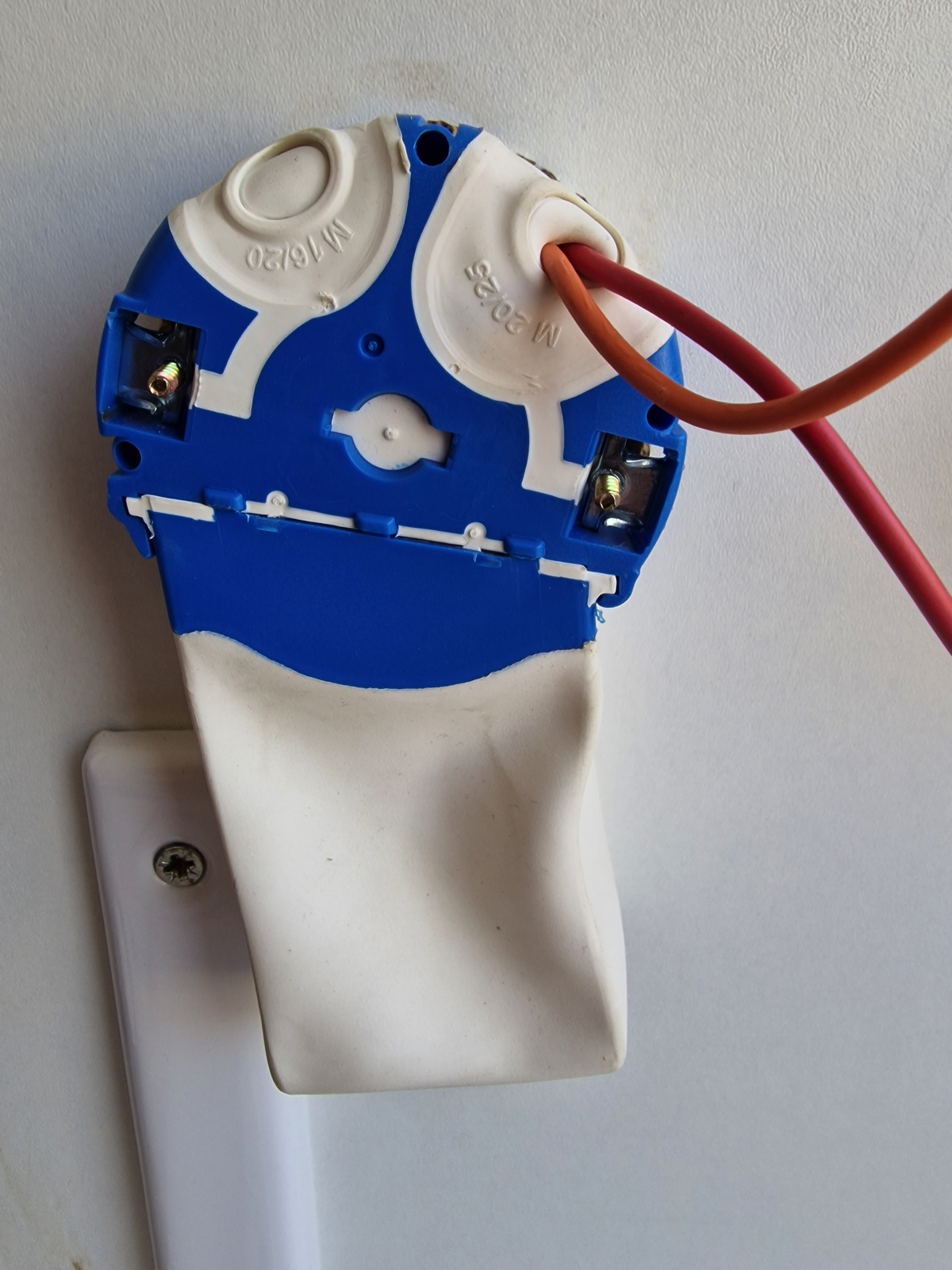

Ce type de boite d'encastrement va en effet ajouter une “chaussette” derrière la cloison, ce qui permettra d'accueillir un micro module, tout en respectant les normes de sécurité. Bien sûr ce type de boite est plus facilement utilisable dans une cloison sèche.

test sonoff zbmini l hue 14
La “chaussette” dans la cloison

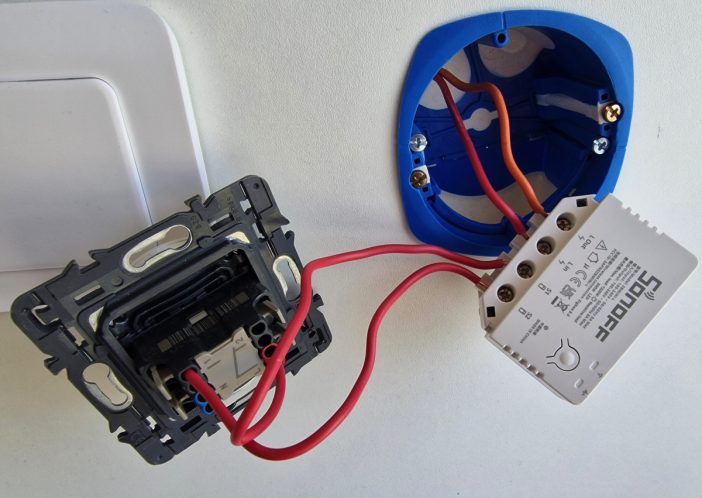

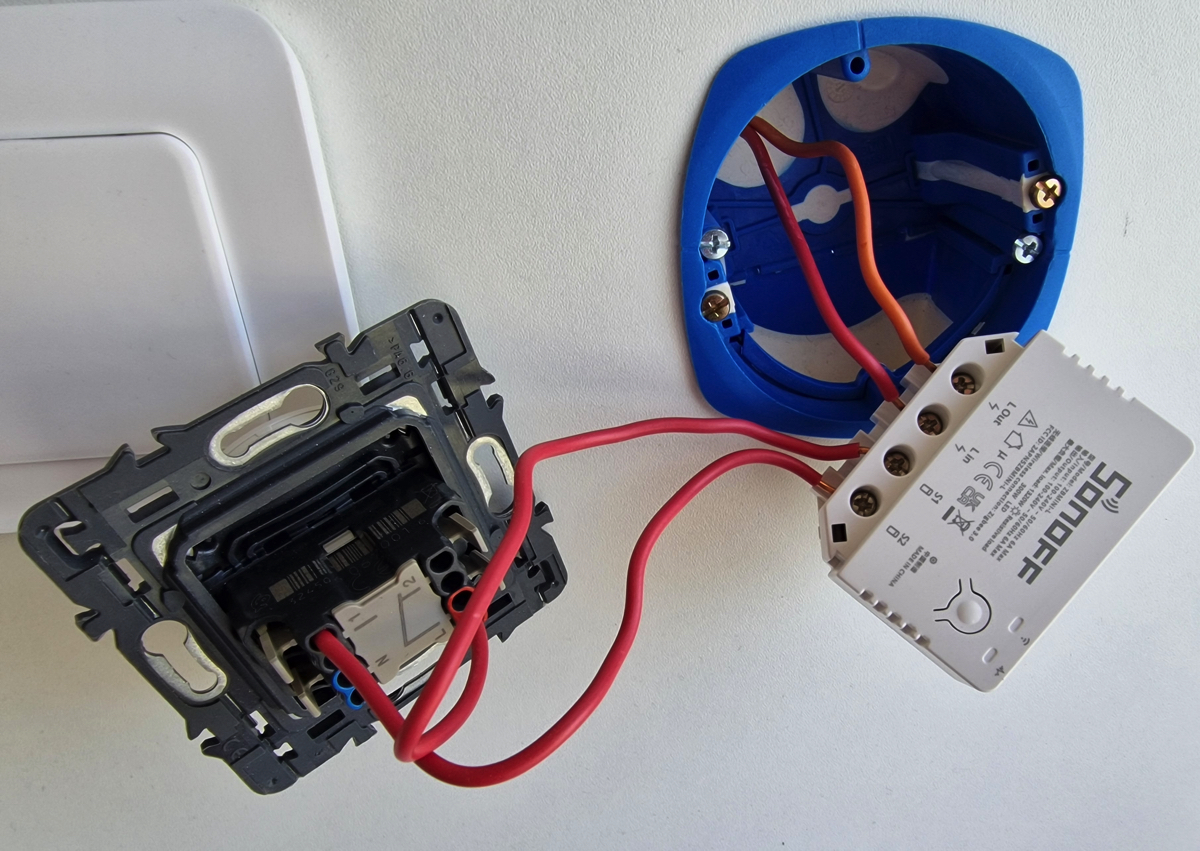

A l'avant, on procède au raccordement électrique: phase sur le bornier “L in”, fil de lampe sur “L out”, et S1 et S2 reliés à l'interrupteur (un interrupteur bistable ou poussoir fonctionne parfaitement).

Attention : Avant de travailler sur l'alimentation électrique, assurez-vous que le compteur est éteint ! Nous travaillons ici sur du 230V, ce qui peut être fatal en cas de mauvaise manipulation. En cas de doute, faites appel à un professionnel.

test sonoff zbmini l hue 15

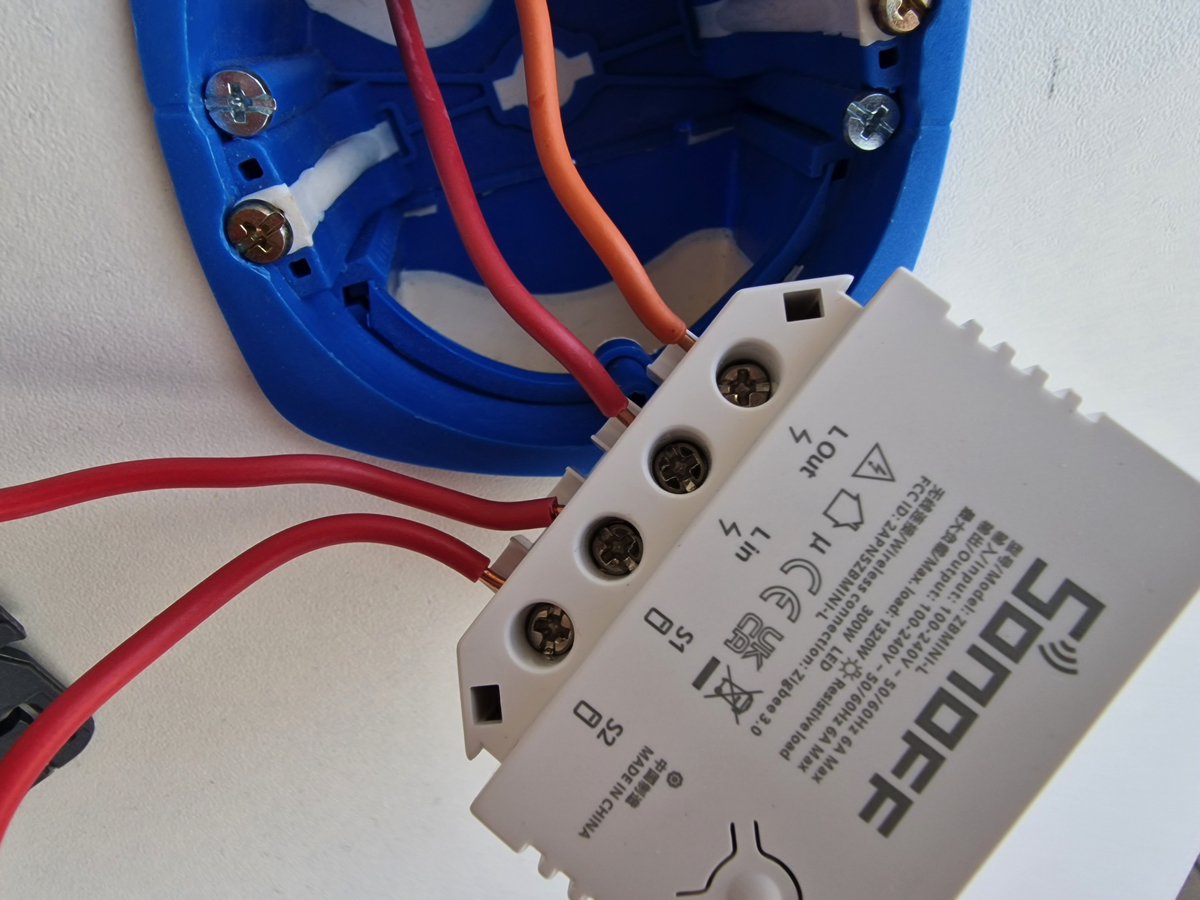

Zoom sur le raccordement:

test sonoff zbmini l hue 16

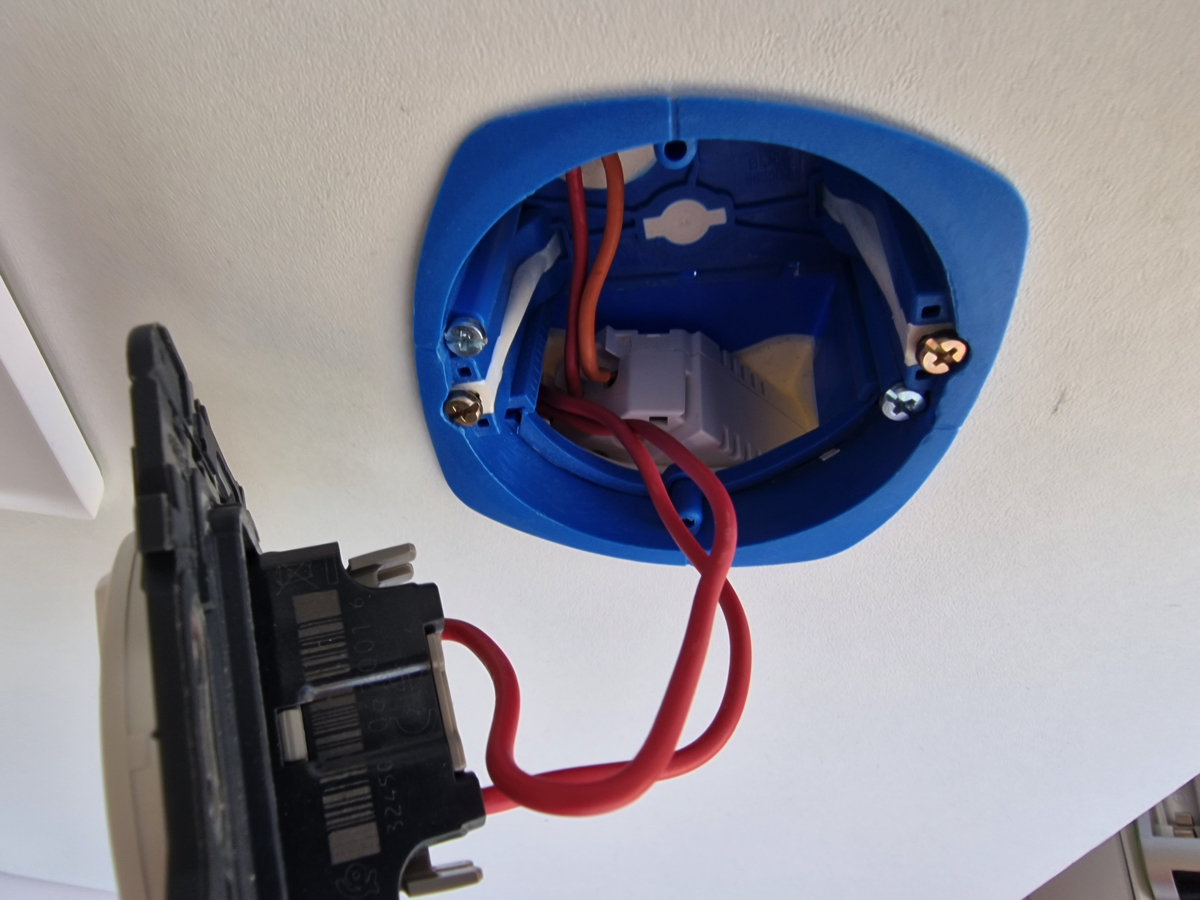

Après avoir remis en place le cache de protection sur le module, on peut placer délicatement le module dans la “chaussette” de la boite d'encastrement, en prenant garde à ne pas forcer sur la connectique:

test sonoff zbmini l hue 17
Le module placé dans la “chaussette” laisse ainsi la place à l'interrupteur

Il ne reste plus qu'à fixer l'interrupteur à la boite d'encastrement, et le tour est joué ! Mis à part le problème de taille, l'installation est relativement simple, puisque ce module est capable de se brancher sur tout système électrique existant, même sans neutre. Et ça, c'est rare ! Pas de problème de scintillement non plus, comme on peut parfois avoir avec des ampoules leds qui clignotent quand on les éteint. Ici on a une coupure franche de l'éclairage. Et bien sûr, comme ce module vient s'insérer derrière l'interrupteur existant, on conserve l'esthétique de notre interrupteur, que ce soit du Legrand, Schneider Electric, ou tout autre design.

Après, il reste possible de placer le module dans une boite d'encastrement multiple (2 emplacements ou plus), dans une boite de dérivation, ou encore directement dans le tableau électrique si on dispose d'un câblage dit “en étoile”.

Les possibilités d'installation sont donc très nombreuses.

Utilisation du SonOff ZBmini-L avec Philips Hue

Ce module m'intéressait tout particulièrement pour une intégration dans mon système Philips Hue. En effet, si nous avions découvert avec le module Iluminize ou le SonOff ZBmini qu'il était possible de placer un micro module compatible Hue derrière un interrupteur existant pour le piloter, ces deux modèles nécessitaient le neutre ET la phase. Et comme expliqué précédemment, peu d'installations proposent le neutre derrière l'interrupteur. Ce SonOff ZBmini-L s'avère donc extrêmement pratique, et c'est à ma connaissance le seul module ZigBee ne nécessitant pas le neutre.

A lire également:
Iluminize: enfin un micro module Philips Hue !

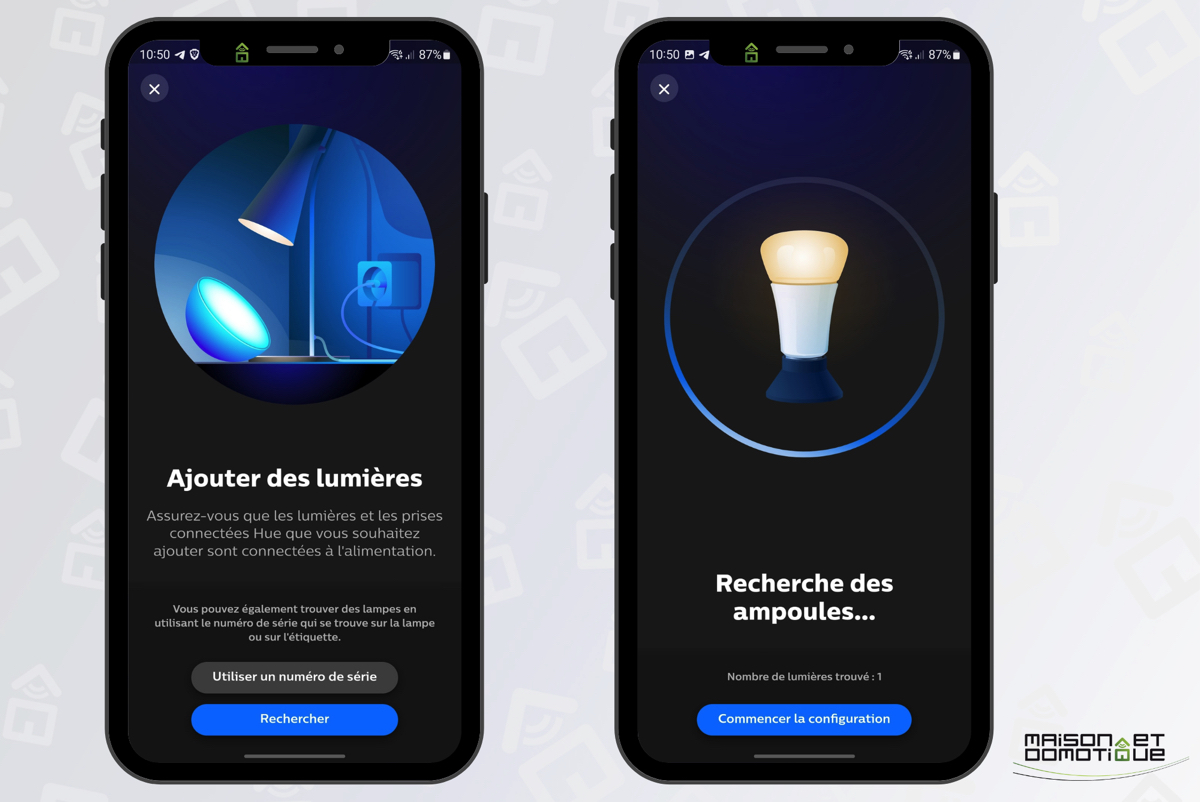

Pour l'installation dans l'éco système Hue, rien de compliqué: on lance l'ajout d'une nouvelle lampe, et à la remise sous tension du module, le SonOff ZBmini-L est automatiquement découvert par le Hub Hue:

test sonoff zbmini l hue 18

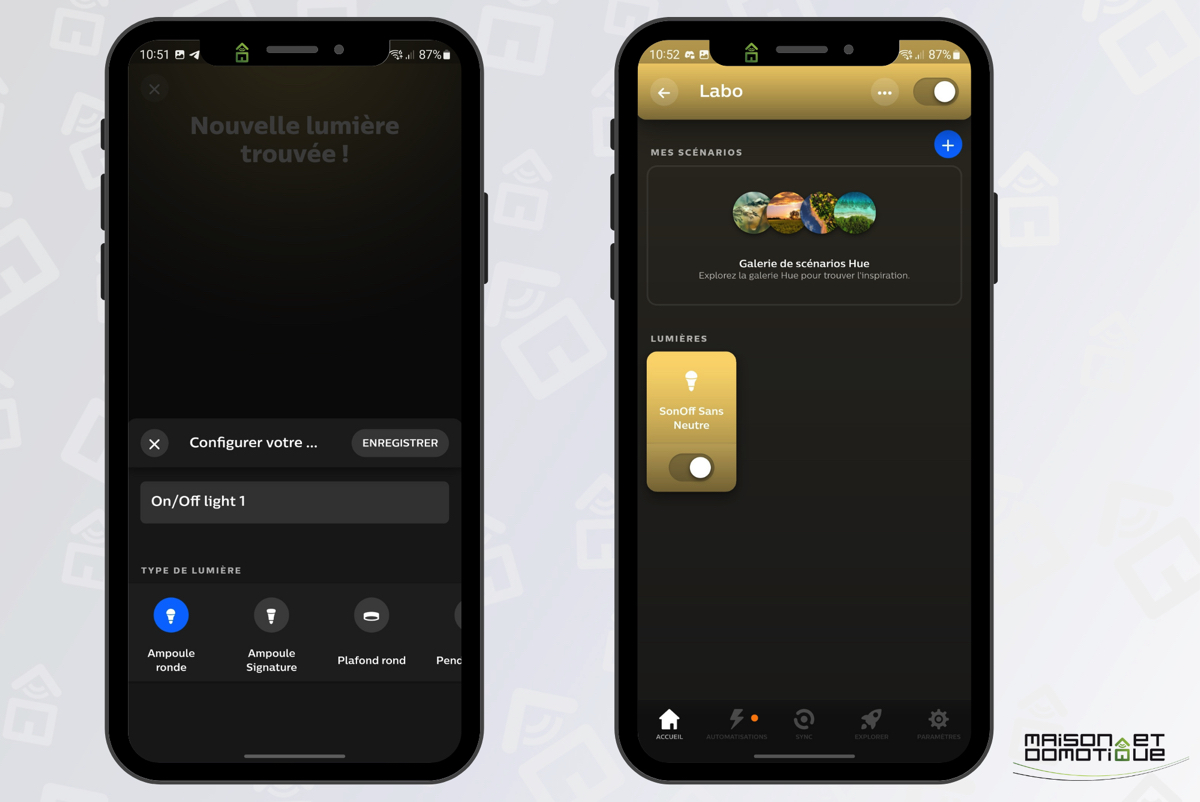

Le module est reconnu comme un simple On/Off, ce qui est tout à fait normal, puisque ce module ne propose pas de variation d'intensité de toute façon. On lui donne un nom, on sélectionne une icône pour représenter l'éclairage, et on le place dans la pièce qu'on souhaite. Notre éclairage est parfaitement fonctionnel dans Hue:

test sonoff zbmini l hue 19

Bon, à quelques détails près tout de même:

  • tout d'abord, nous n'avons pas le retour d'état. Si on allume ou éteint la lampe depuis l'application, c'est instantané et ça fonctionne parfaitement. En revanche, si on allume la lampe localement, depuis l'interrupteur, l'état de la lampe ne remonte pas dans l'application.
  • ensuite, ce module ne répond pas aux ordres de groupes. Par exemple, si je demande à éteindre toute une pièce depuis la page d'accueil de l'application. Ou si je place ce SonOff ZBmini-L dans un groupe “rez de chaussée”, et que je demande à éteindre toutes les lampes de ce groupe: le module ne réagit pas. Il ne réagit que lorsqu'on lui envoie un ordre direct à lui.
  • enfin, même si ce n'est pas une surprise, ce module ne remonte pas dans Homekit. Mais c'est le cas de tous les périphériques qui ne sont pas des appareils officiels Hue :/

A l'utilisation ce module fonctionne donc très bien dans Hue, en tout cas pour mon usage. Mais ces trois détails sont à connaitre, car ils pourraient poser problème à certains en fonction de leurs usages.

Utilisation du SonOff ZBmini-L avec Jeedom

Mon autre système domotique utilisé à la maison est Jeedom. Notamment une box Jeedom Atlas en version ZigBee. Mais ce module fonctionnera aussi avec n'importe quelle Jeedom dotée d'une clé ZigBee Zigate, USB-ZIGBEE_EFR32 et Conbee2.

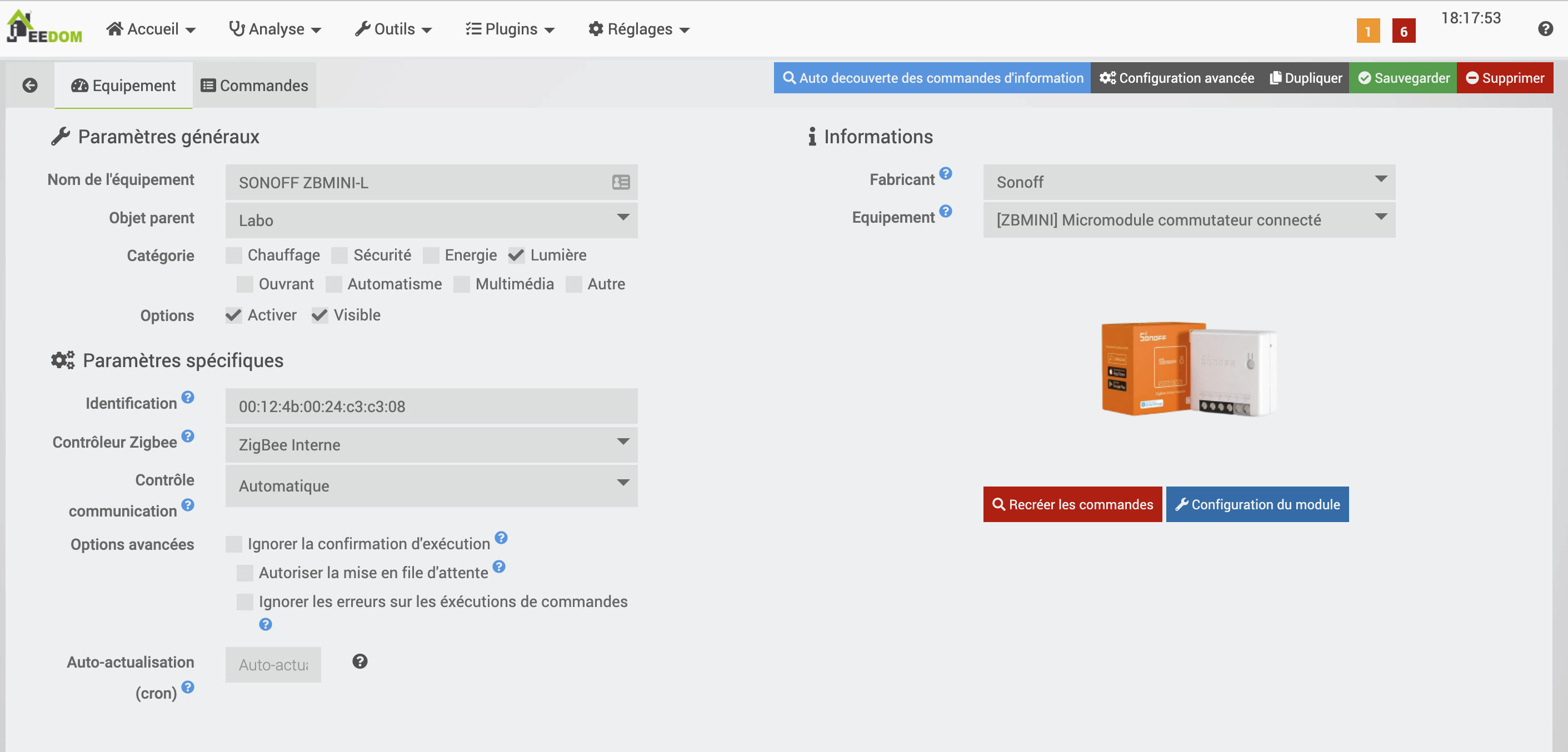

Là encore, l'intégration est très simple: on lance l'inclusion via le plugin ZigBee Jeedom, et le module est automatiquement détecté (on peut sélectionner à droite le modèle SonOff ZBMini, les commandes étant les mêmes).

zbmini l jeedom 01

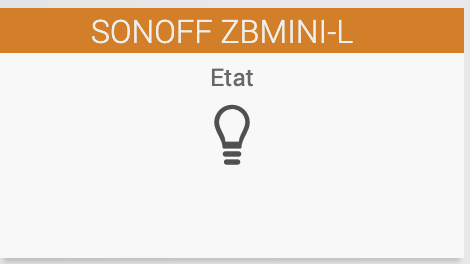

On lui donne un nom, on le place dans une pièce, et à partir de là il est pleinement opérationnel et peut être utilisé dans nos scénarios.

zbmini l jeedom 02

Ici aucun problème de fonctionnement ni de retour d'état: si on actionne l'interrupteur localement, le statut de la lampe est mis à jour dans Jeedom en 2s à peine. C'est parfait !

Conclusion

Ce SonOff ZBmini-L est clairement un module que nous attendions tous depuis très longtemps ! En effet, peu d'interrupteurs disposent du neutre en France, alors que la plupart des micro modules existants nécessitent la phase ET le neutre pour domotiser un interrupteur existant. Cette seule caractéristique est déjà top en soit, car il devient possible d'intégrer n'importe quel interrupteur classique dans un système domotique communiquant en ZigBee. Ceci en conservant bien évidemment l'esthétique de l'interrupteur existant. Mais en plus ce module s'avère également compatible avec l'éco système Philips Hue ! On regrettera juste de ne pas avoir le retour d'état sur Hue quand on active localement l'interrupteur. Mais bon, à moins de 15€ le module, on lui pardonnera, tant la possibilité de se passer du neutre est déjà un exploit en soi ! Nous avons vu en parallèle son fonctionnement avec Jeedom, mais le SonOff ZBmini-L fonctionnera également parfaitement avec un Amazon Alexa Echo (hub Zigbee intégré), le hub Samsung SmartThings, le SONOFF ZBBridge, le SONOFF Zigbee Dongle Plus, etc. Bref, la plupart des passerelles sachant communiquer en ZigBee. Unique en son genre, c'est une référence à connaitre, et sans doute un futur best seller !

SONOFF - Commutateur intelligent sans neutre Zigbee 3.0 ZBMINI-L

Le micromodule commutateur sans neutre SONOFF ZBMINI-L ZIGBEE offre la possibilité de contrôler un appareil/éclairage de sa maison.
en stock
16,99
9.3 Total Score
Enfin un module ZigBee sans neutre !

Beaucoup attendaient ce type de module pour pouvoir le placer facilement derrière n'importe quel interrupteur à piloter: c'est maintenant possible grâce au SonOff ZBmini-L ! Plus besoin de neutre, et donc un montage facilité dans nos installations françaises. Cerise sur le gâteau, il est compatible Philips Hue, mais également la plupart des systèmes communiquant en ZigBee. Et tout cela pour moins de 15€ !

Qualité
9
Fonctions
8.5
Utilisation
9.5
Prix
10
POUR
  • Enfin un module sans neutre !
  • Compatible Philips Hue
  • Compatible avec la plupart des systèmes ZigBee
  • Prix très abordable
CONTRE
  • Taille importante du module
  • Pas de retour d'état sur Hue
Pour information, cet article peut contenir des liens affiliés, sans aucun impact sur ce que vous gagnez vous même ou le prix que vous pouvez payer pour le produit. Passer par ce lien vous permet de me remercier pour le travail effectué sur le blog chaque jour, et d'aider à couvrir les dépenses du site (hébergement, frais de port pour les concours, etc.). Ca ne vous coute rien, mais ca m'aide beaucoup ! Merci donc à ceux qui joueront le jeu !

Inscrivez vous à notre newsletter !

Ne ratez plus aucun article, test de produit ou guide, grâce à un mail dans votre boite chaque vendredi !

Tags :

17 Commentaires
  1. Bonjour Cédric, ce module est-il utilisable sur un va et vient à 2 interrupteurs ?
    Merci pour tes articles toujours enthousiates !

  2. Hello, merci pour la review. Est-il compatible avec domoticz ?

    • Hello ! Alors je n’ai pas testé, n’utilisant pas du tout Domoticz. Mais un lecteur utilisait le ZBmini avec une clé Conbee sur Domoticz. Comme ce modèle est identique dans ses fonctions, il y a de fortes chances qu’il soit reconnu de la même facon (comme ici sur Jeedom je l’ai configuré comme un ZBmini classique, et ca fonctionne très bien).

  3. Bonjour,
    Pourquoi y a-t-il parfois un délai à l’allumage ? Lorsque j’éteins en utilisant l’interrupteur, c’est instantané. Lorsque j’allume en revanche, il y a un délai aléatoire variant entre 1 seconde et plus de 15 secondes (!!!) c’est complètement inutilisable… Une idée de la cause ? (c’est aussi le cas lorsque le module est non encastré donc pas lié au réseau zigbee

    • Bonjour. C’est vraiment étonnant ! Quel type d’ampoule utilisez vous ? S’il s’agit d’une ampoule à économie d’énergie, c’est possible qu’il lui faille un délai à l’allumage. Ici j’utilise une ampoule led de 8w, et la réaction est immédiate, tant à l’allumage qu’à l’extinction, et que ce soit par l’interrupteur ou l’application. Avez vous testé en changeant d’ampoule ?

      • Bonjour,
        Avec ce système a ton besoin d’un bypass pour des ampoules led comme sur les shelly ?
        Bonne journée

      • Parfois cela fonctionne bien. C’est l’irregularité qui me perturbe le plus… Il commande une serie de 5 spots LED. Je vais tester avec une seule ampoule pour voir.

  4. Envie de tester la version avec neutre pour comparer…

    • Bonjour j’ai installé ce module comme convenue l’application hue reconnaît bien le module mais impossible d’éteindre ou d’allumer depuis l’application sa ne fonctionne pas elle reste soit allumé ou éteinte pouvez vous m’aider ?

  5. Bonjour, avez-vous essayé d’utiliser ce module en va et vient ?
    j’ai essayé quasiment toutes les possibilités mais en vain.

    Je sais que pour que cela fonctionne il faut des boutons poussoirs (ce que j’ai)
    Je paramètre le module en bouton poussoir (3 appuis rapides sur le module)

    Mais je me perds on dirait dans le cablage à réaliser côté interrupteur ou se trouve le module et pour l’autre interrupteur.

    • Bonjour. Je n’ai pas essayé, non, car j’avais fait l’impasse sur les va et vient quand j’ai fait construire la maison, car à l’époque c’était compliqué à intégrer dans la domotique du moment :p Il faudra que j’essaie de me faire un circuit pour tester, mais je n’ai pas le temps en ce moment. Si vous l’avez acheté chez Domadoo n’hésitez pas à leur demander plus d’info, leurs techniciens pourront vous répondre plus en détails.

  6. Bonjour et merci pour ce test.
    J’avais acheté ce module avant de lire votre test et je suis assez déçu car avec Hue ce module ne répond pas aux ordres de groupes.
    Or mes interrupteurs sont programmés en groupe pour gérer plusieurs éclairages dans la même pièce ce qui rend ce module inopérant.
    Savez-vous si un autre module existe sans ce problème avec Hue ou pas ?
    Merci et à bientôt
    Aurélien

  7. Bonjour,
    Merci pour ce test.
    Je pense a utiliser ce module comme interupteur contact sec pour mon portail ( il n’y aura donc pas d’interrupteur par dessus).
    Pensez vous que c’est une possibilité?
    L’idée c’est surtout de profiter de sa compatibilité avec hue et donc ifttt sans acheter de nouvelle box zigbee
    Merci

  8. Bonjour, un nouveau modèle vient de sortir, le Zigbee 3.0 ZBMINI-L2, plus petit.
    Mais les problèmes du premier modèle ont-ils été corrigés ?
    Notamment le problème de commande de groupe et savoir s’il apparait enfin dans l’application homekit d’apple une fois configuré avec Hue.
    Merci.

    • Bonjour

      Moi aussi je suis intéressé d’avoir un retour, car ne pas avoir de retour d’état est pour moi rédhibitoire :-(
      Quelqu’un à testé le ZBMINI-L2 ?

  9. J’en ai intégré 2 dans mon réseau, avec une Atlas Zigbee, et je suis assez deçu.
    Passons sur l’aspect peu qualitatif, et sur le clic bruyant du relais à chaque manœuvre.
    Les modules perdent leur lien avec le réseau au bout de quelques temps, et doivent réinclus manuellement.
    Leur maillage dans le réseau est étrange, et c’est probablement là leur point faible. Car, bien que situés à 1,5m l’un de l’autre, mes 2 modules ne tissent pas du tout les mêmes liens dans le réseau. Ils ne se maillent pas entre eux, et ne maillent pas non plus aux mêmes répéteurs. N’ayant pas de comportement similaire avec mes autres modules Zigbee, j’en déduis que cela est propre à ces modules SonOff
