Comment installer un micro module dans une cloison peu profonde ? Grâce au BLM BLI685500 !
Ce boîtier d'encastrement vous permettra d'optimiser le câblage et l'installation de vos micromodules.
Le recours à un micro module est souvent nécessaire en domotique, que ce soit pour domotiser un interrupteur afin de piloter un éclairage ou un volet par exemple, ou bien derrière une prise électrique pour piloter les appareils branchés dessus et suivre leur consommation électrique. Bien que la taille de ces périphériques ait bien diminué grâce à la miniaturisation, il reste parfois encore difficile de les intégrer derrière un interrupteur quand on dispose d’une cloison peu profonde (souvent le cas des cloisons réalisées en placoplatre). Mais alors, comment installer un micro module dans une boite d’encastrement peu profonde ? Nous allons voir cela grâce à une boite d’encastrement spéciale, la BLM BLI685500.
Quand on souhaite installer un micro module derrière un interrupteur ou une prise de courant, on recommande généralement d’utiliser une boite d’encastrement de profondeur 50mm: entre l’épaisseur de l’interrupteur ou de la prise, l’épaisseur du micro module, et le passage des câbles, souvent rigides, il devient vite difficile de loger tout cela dans un orifice finalement assez limité.
Mais ce n’est malheureusement pas toujours possible: dans les logements modernes, où beaucoup de cloisons sont réalisées en placoplatre, il arrive souvent que la profondeur maximale ne soit que de 40mm. Comment faire si on ne peut pas jouer sur la profondeur ? Et bien jouer sur l’espace autour.
BLM BLI685500: une boite d’encastrement avec une poche !

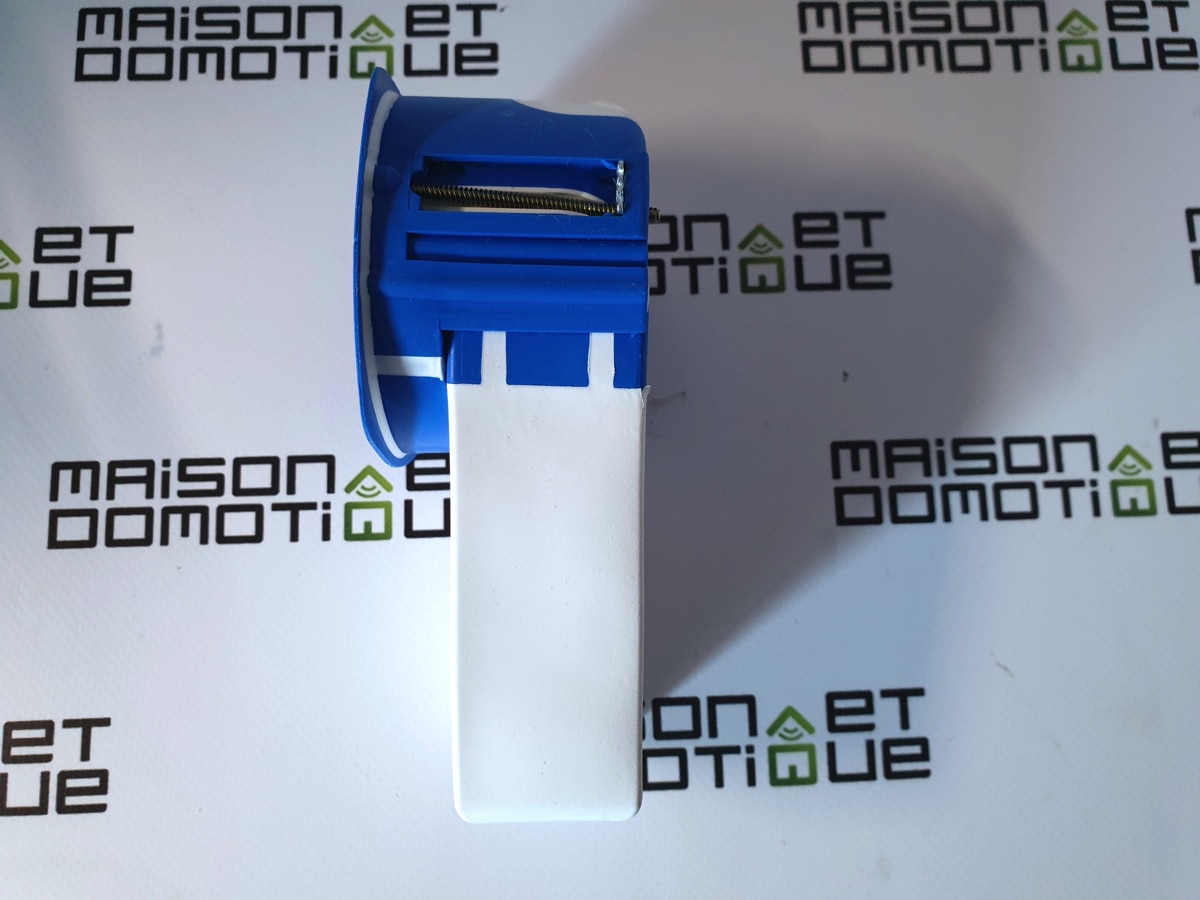

BLM a conçu une boite d’encastrement originale, puisque celle ci dispose d’une poche destinée à accueillir justement les micro modules:
Cette BLM BLI685500 reprend les dimensions d’une boite d’encastrement classique, en 40mm de profondeur et 67mm de diamètre:
Elle dispose de passages de câbles souples, permettant une parfaite étanchéité à l’air, afin de renforcer l’efficacité énergétique passive du bâtiment.

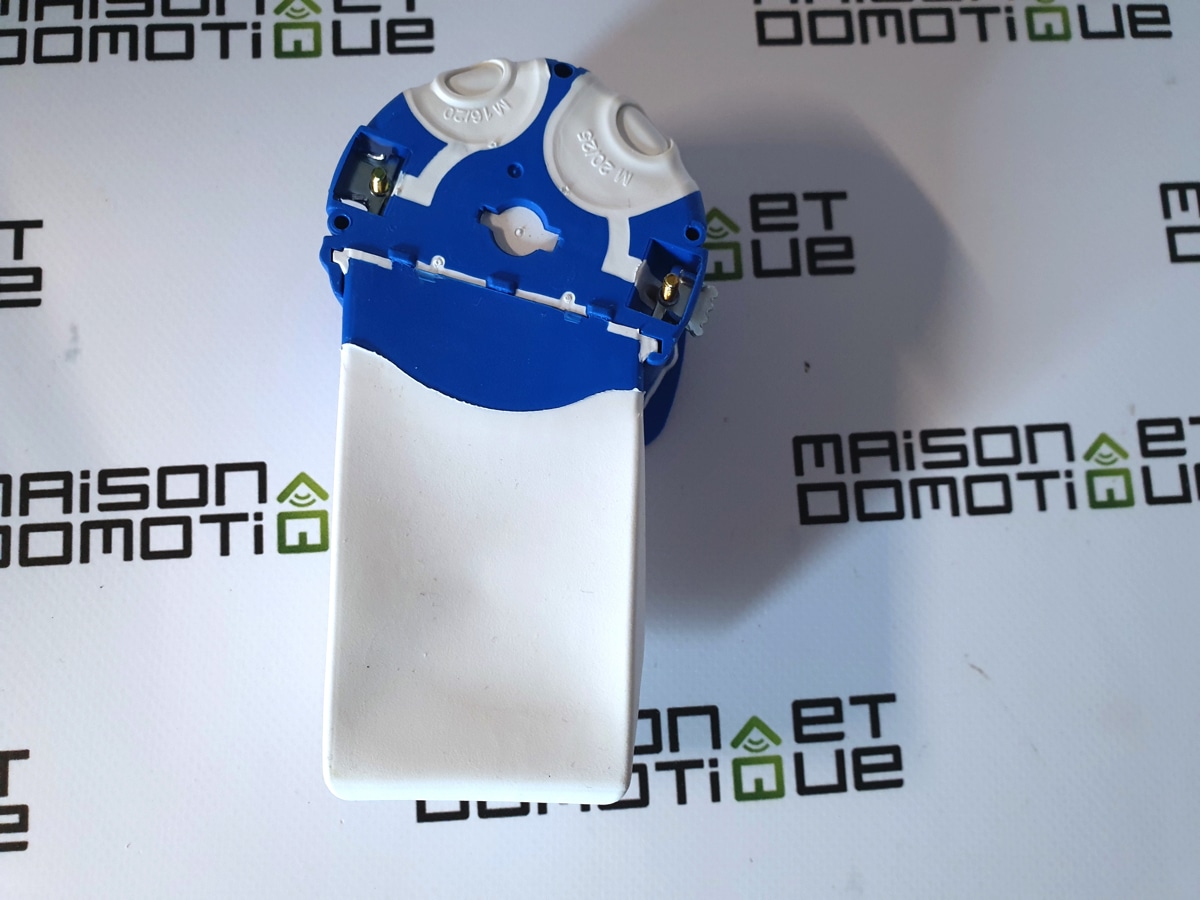

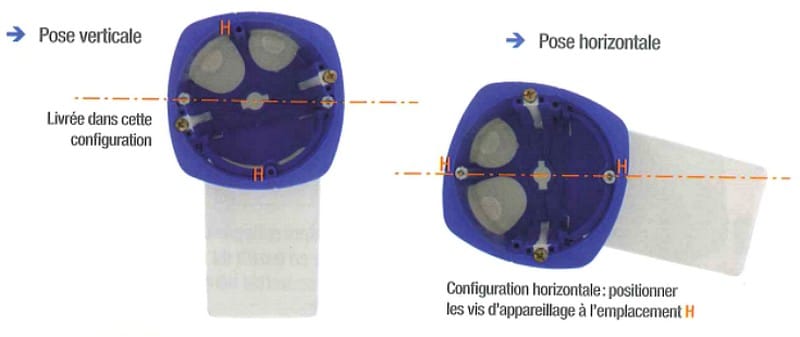

La BLM BLI685500 a été conçue pour pouvoir être positionnée à la verticale ou à l’horizontale:

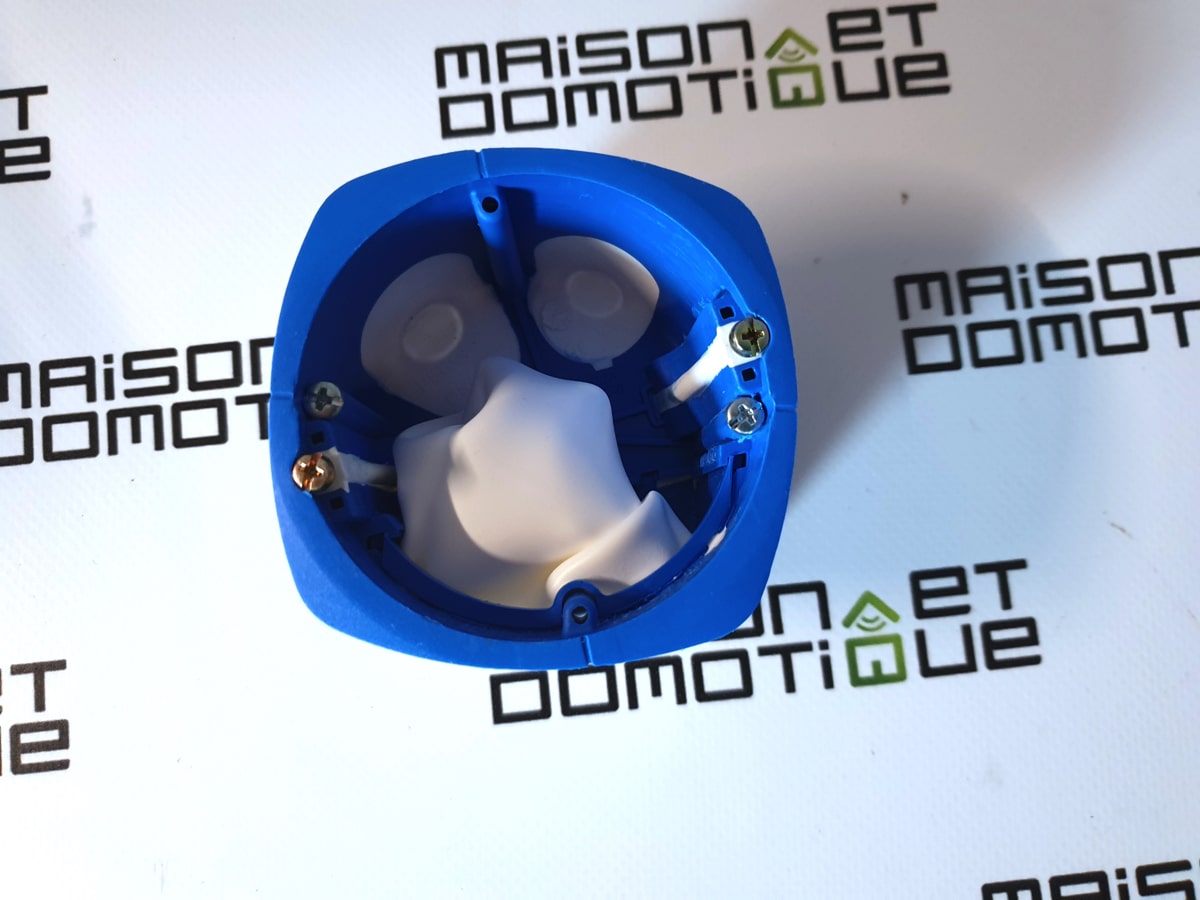

Pour faciliter sa mise en place, la poche est totalement flexible, et pourra se retrousser à l’intérieur de la boite pour pouvoir l’insérer dans l’orifice du mur:
Cette poche mesure 75mm x 50 mm x 30 mm, ce qui permettra d’y loger la plupart des micro modules disponibles: Aeon Labs, Fibaro, Qubino, Everspring, NodOn, Chacon, Zipato, Widom, etc…
Utilisation de la boite d’encastrement BLM BLI685500

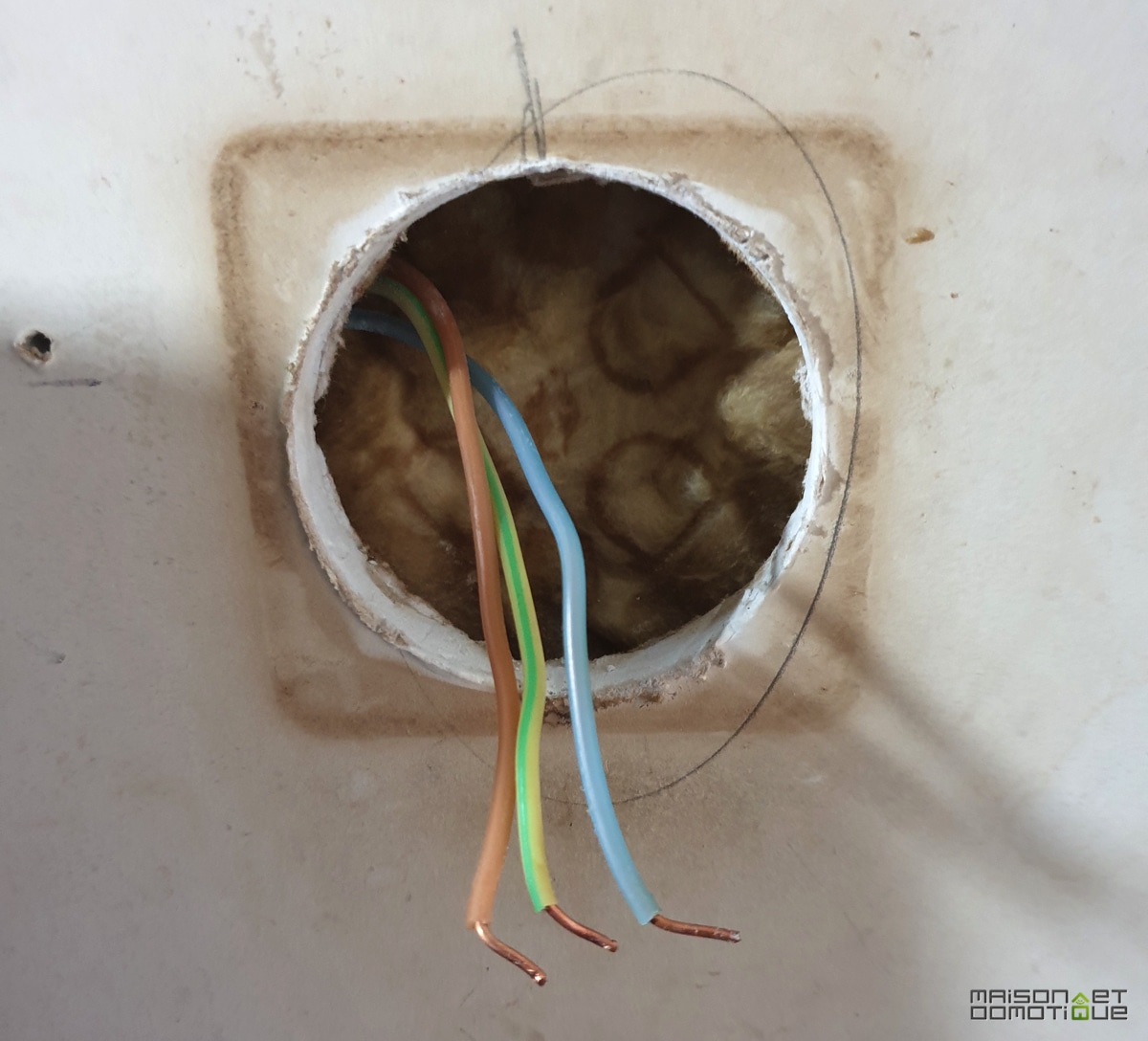

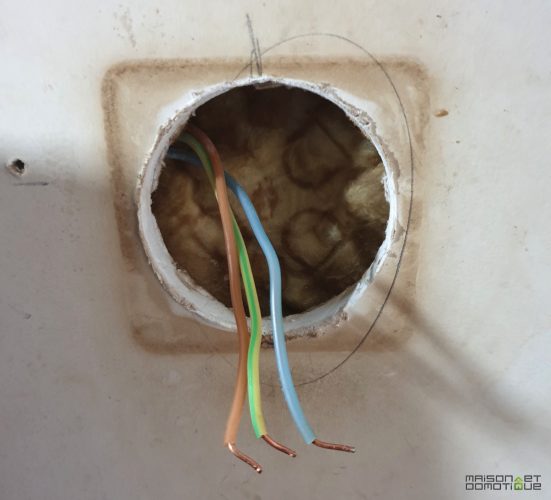

L’utilisation de cette boite d’encastrement reste très simple. On commence par retirer la boite existante:

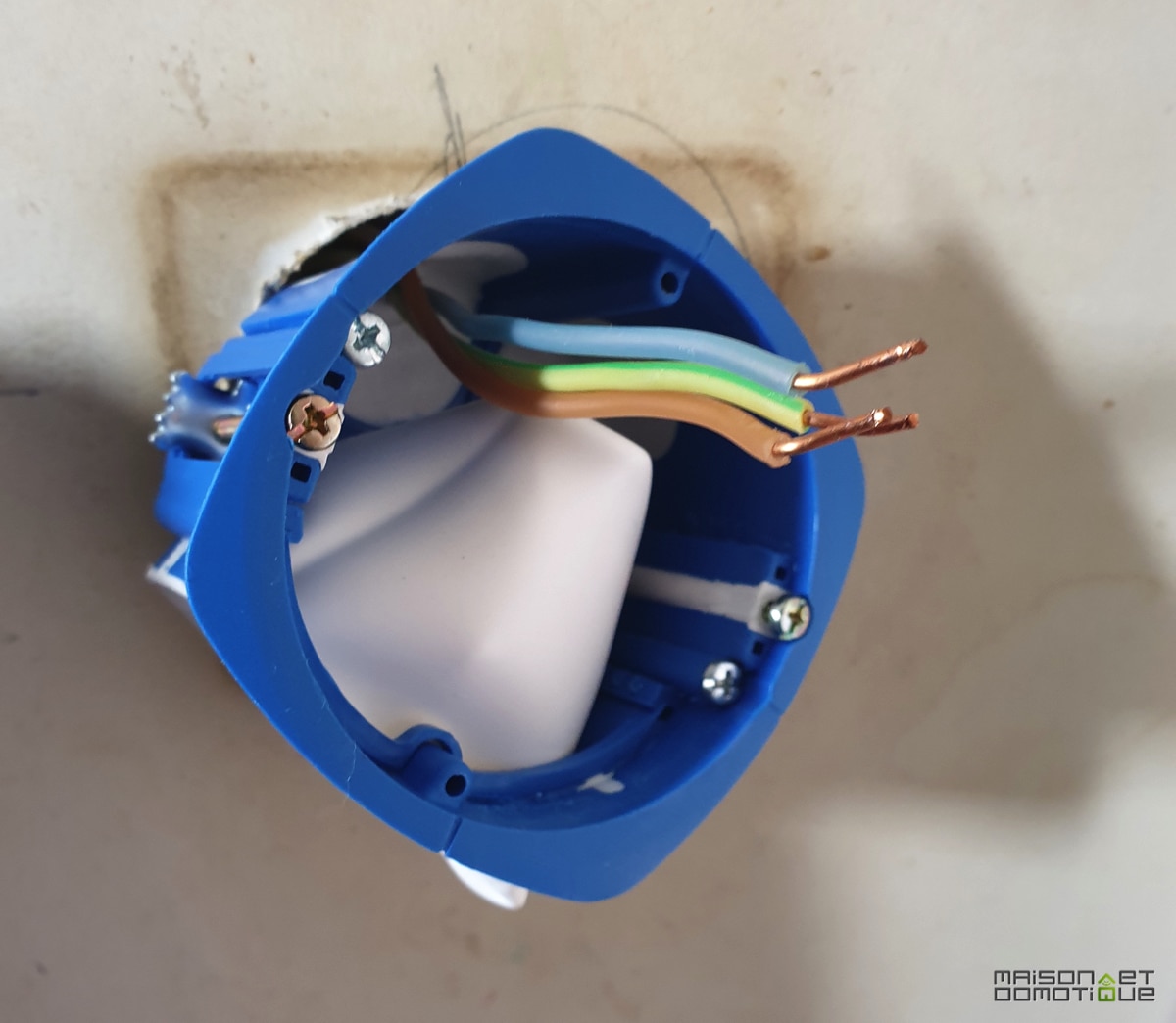

On replie la poche vers l’intérieur de la boite BLM BLI685500, et on passe les câbles par l’une des encoches flexibles de la boite:

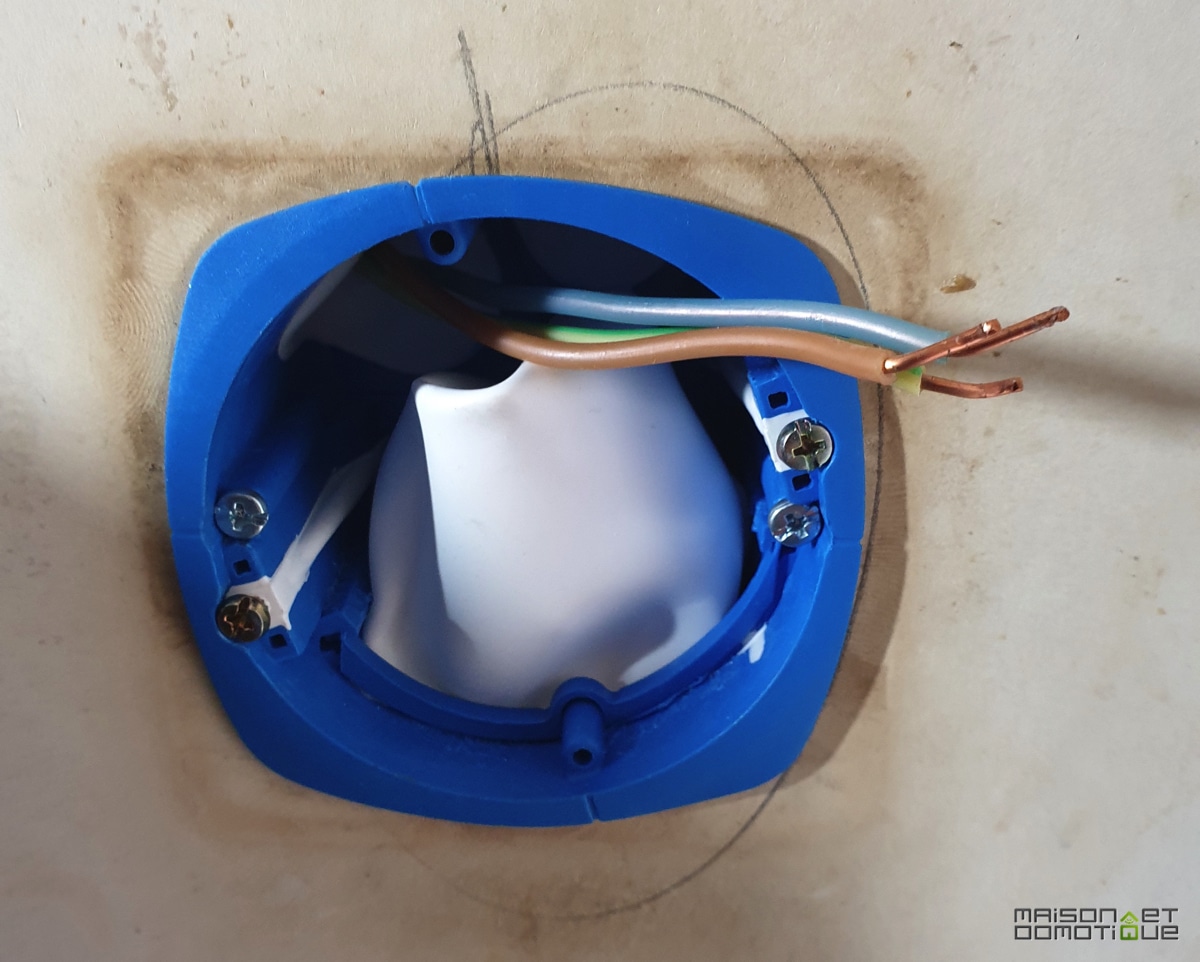

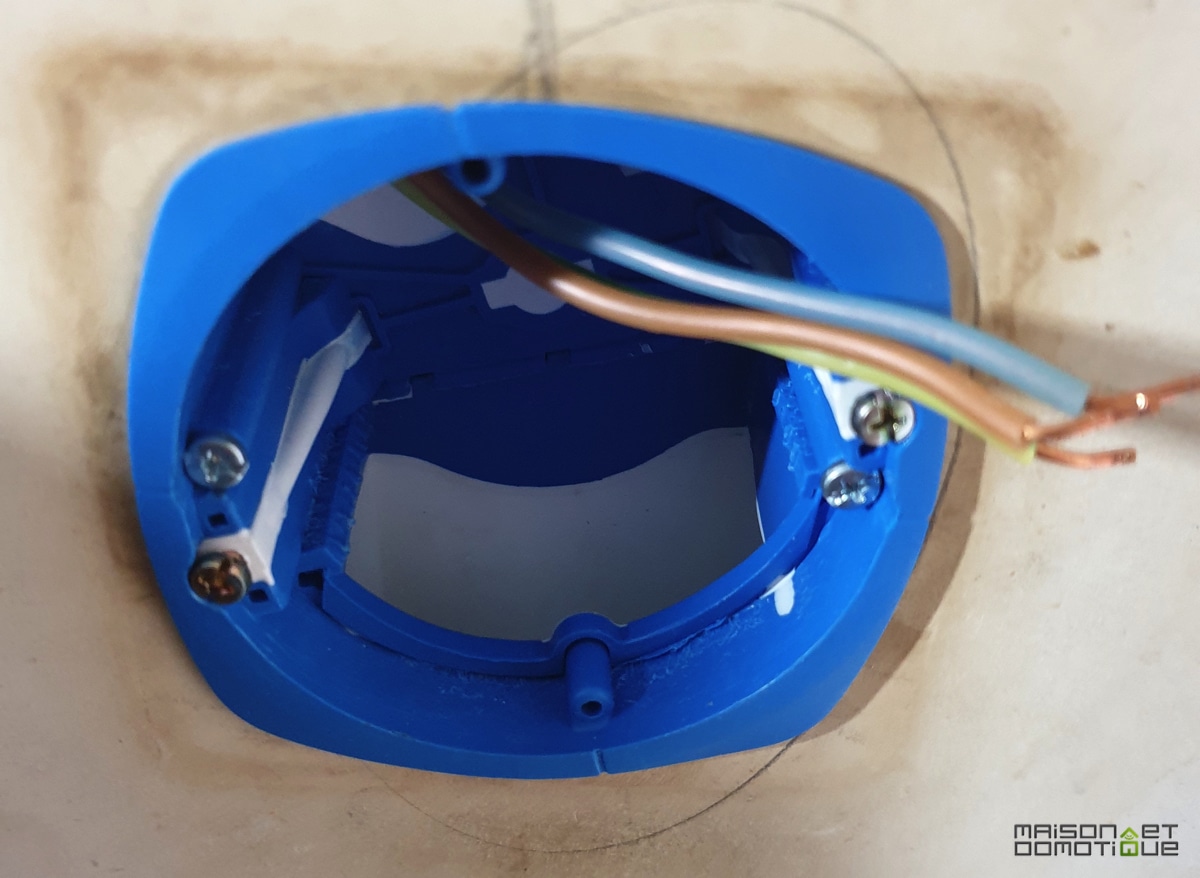

On place la boite d’encastrement BLM BLI685500 dans la cloison, puis on la maintient en serrant le vis de chaque côté:
Avec les doigts, on peut ensuite déplier la poche à l’intérieur de la cloison, comme si on retroussait une chaussette:

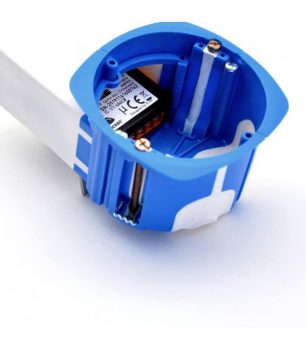

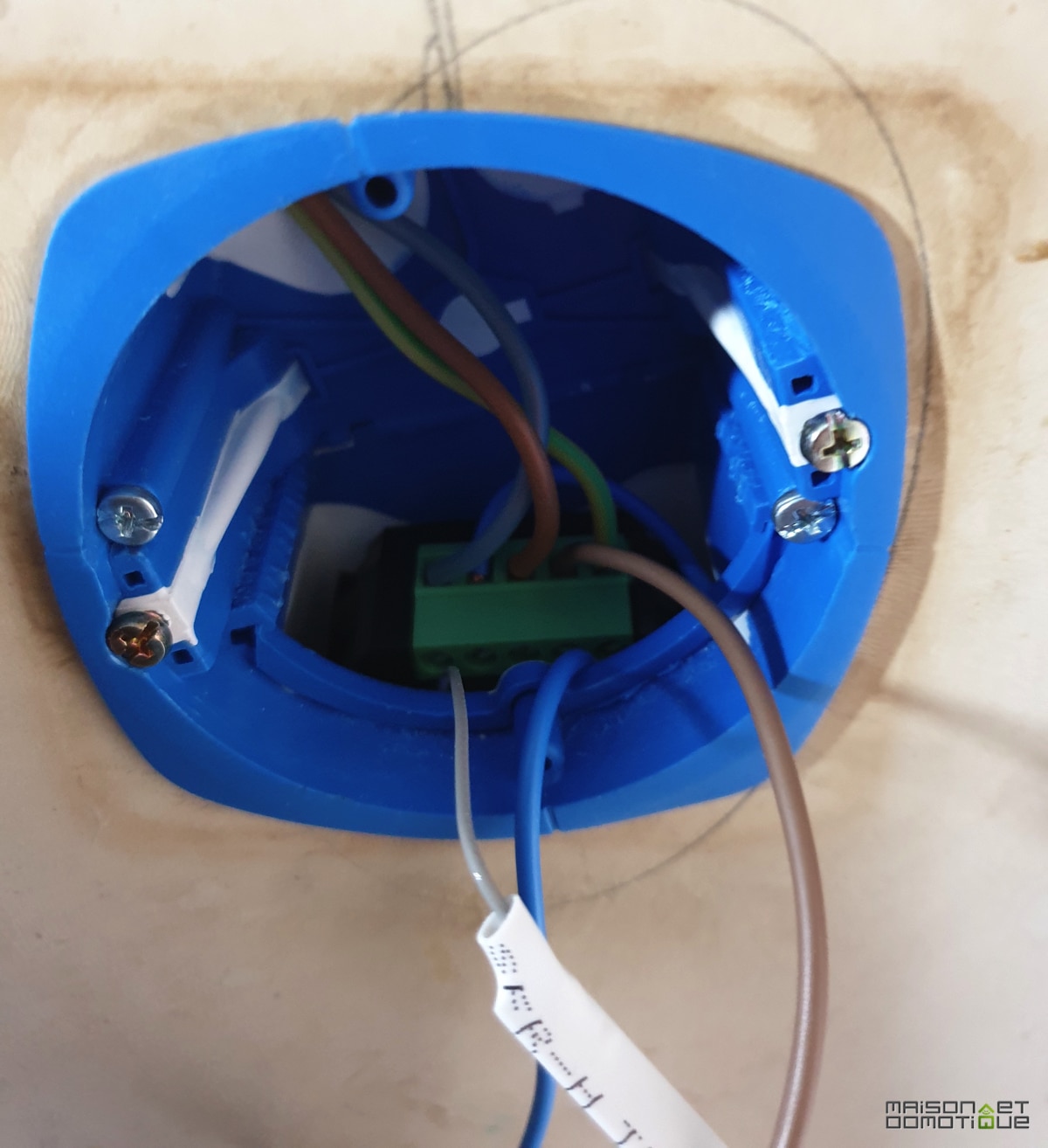

On peut alors y loger tranquillement nos micro modules, raccordés aux différents câbles nécessaires.
Cela laisse ainsi toute la profondeur pour ensuite monter l’interrupteur ou la prise de son choix. Simple et efficace !
La BLM BLI685500 facilite vraiment la vie pour installer des équipements domotiques dans des parois peu profondes. En plus pour un cout qui reste très raisonnable, puisqu’on la trouve à moins de 3€ la boite. Il faut juste savoir que ca existe !
A noter qu’une version existe également pour plafonnier sous la référence BLM BLI686510.
