DIO Connected Home: test des interrupteurs lumière DiO Rev-Light et volets DIO Rev-Shutter en Wifi !
De nombreux fabricants proposent aujourd'hui des périphériques domotiques fonctionnant en Wifi: pas de protocole compliqué, le Wifi est quelque chose que tout le monde connait. Quand l'expérience utilisateur est bien pensée pour une installation facile, on obtient alors des périphériques domotiques grand public très appréciés. Chacon, que nous connaissons bien pour ses nombreux périphériques, a également lancé sa gamme de produits Wifi, via DIO Connected Home: aujourd'hui je vous propose de découvrir l'interrupteur pour lumière DIO Rev-Light et l'interrupteur pour volet DIO Rev-Shutter.

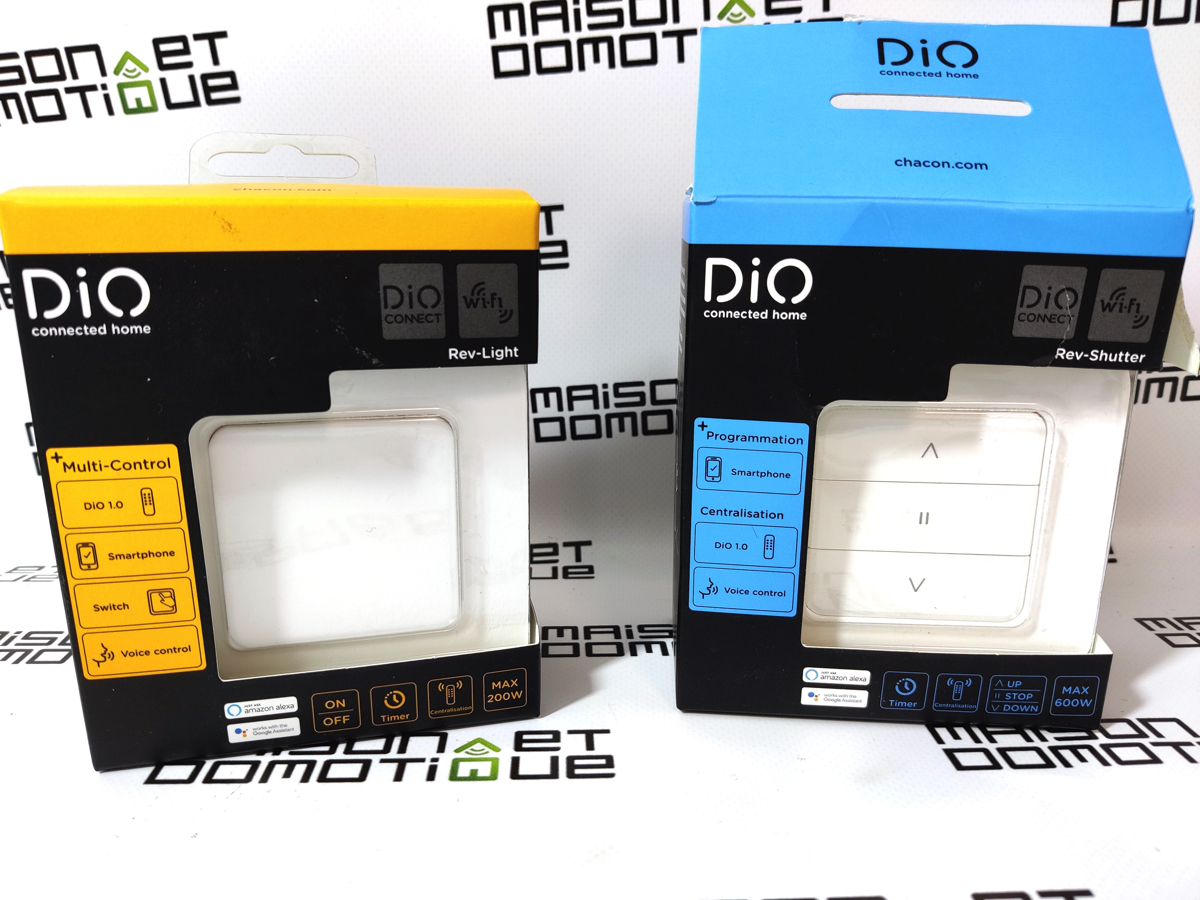

DIO Connected Home: découverte des interrupteurs
Interrupteur Wifi DiO Rev-Light pour lumière
Le premier interrupteur, le DiO Rev-Light, est un modèle conçu pour piloter la lumière, avec une puissance allant jusqu'à 200w.

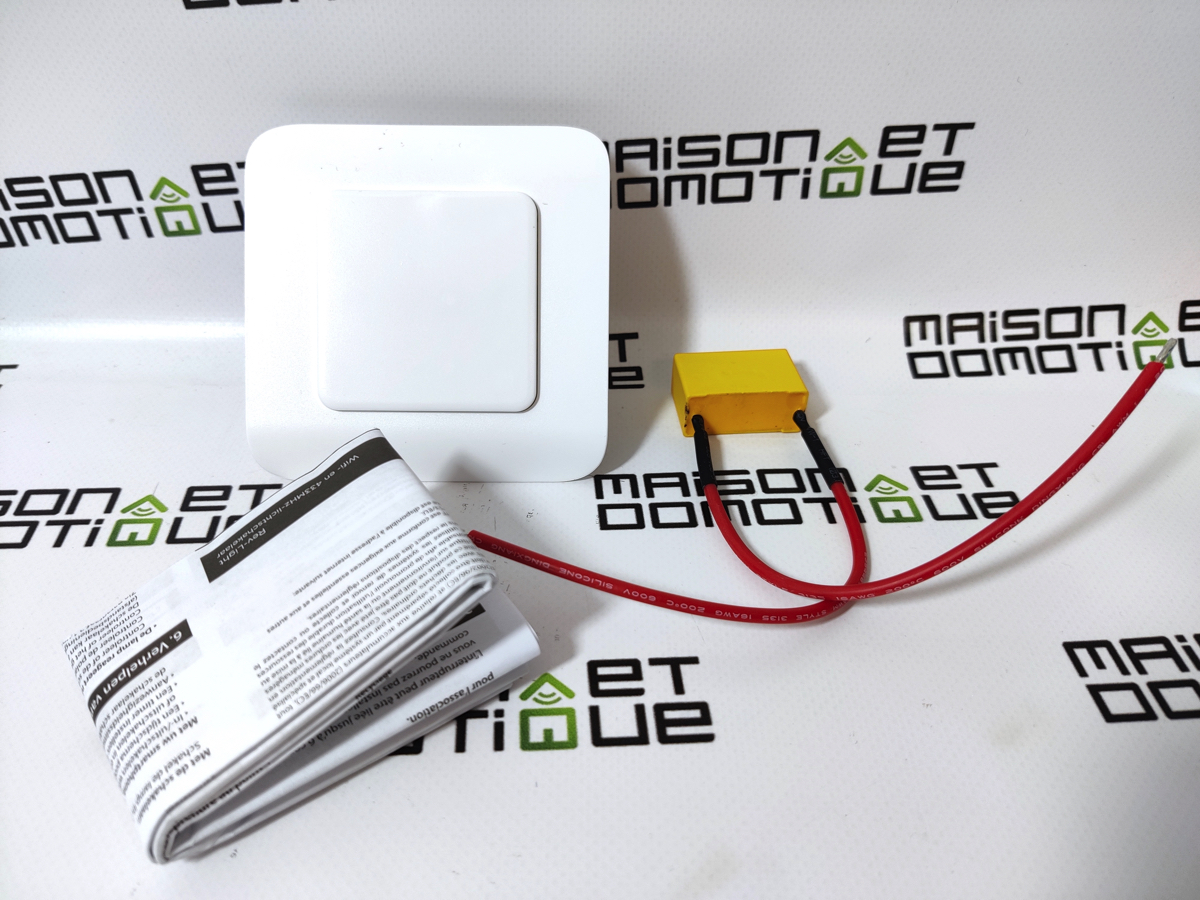

L'interrupteur est livré avec un bypass et une notice d'utilisation.

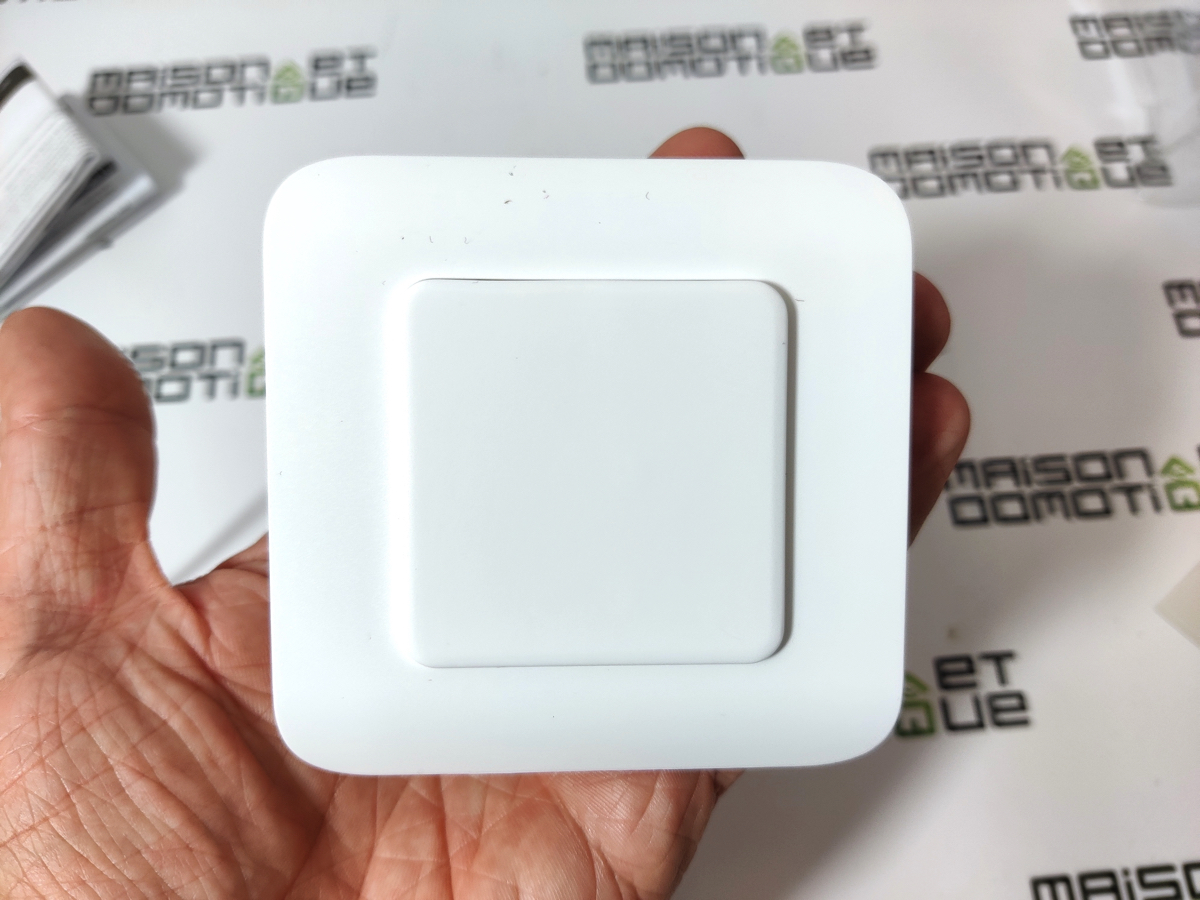

Côté esthétique, c'est épuré et très traditionnel, avec un interrupteur carré aux bords arrondis de 85mm de côté. L'ensemble est harmonieux et passe partout.

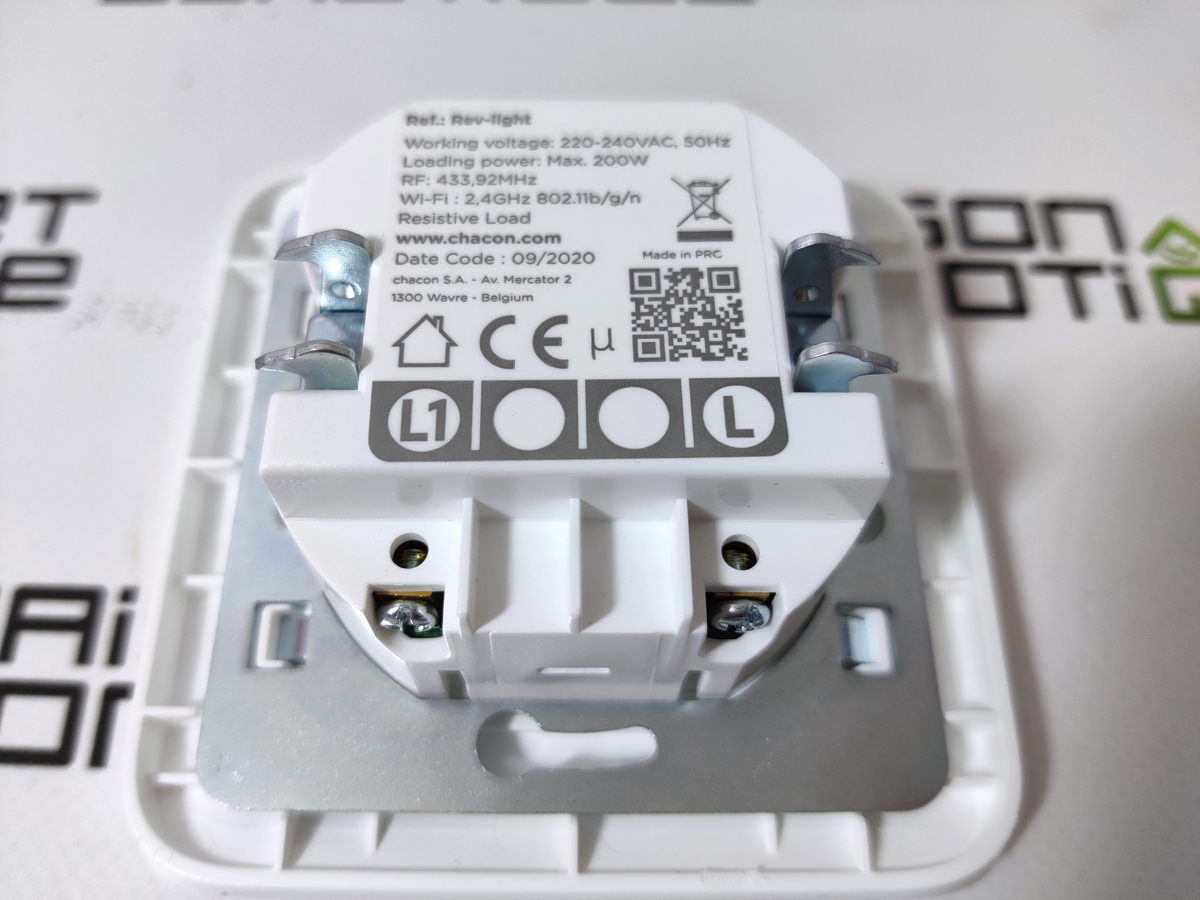

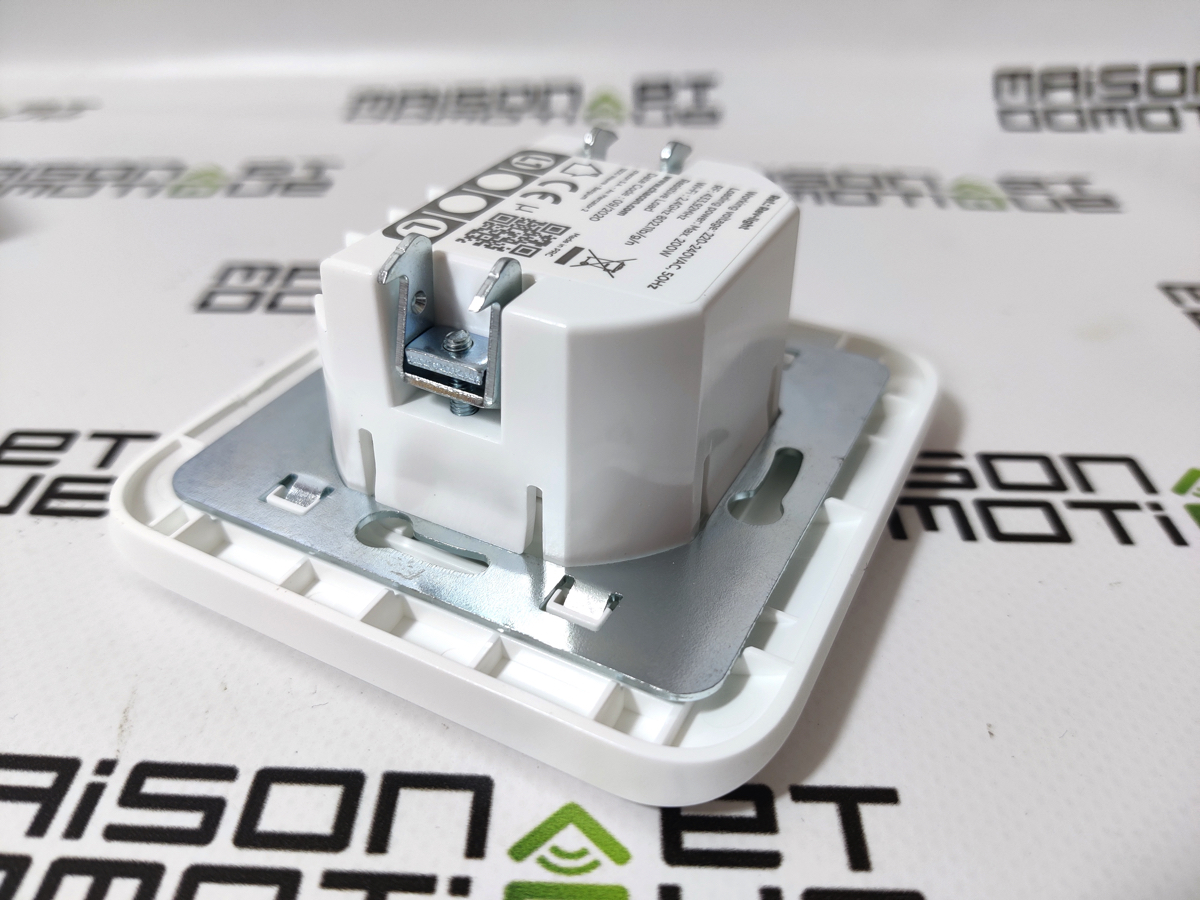

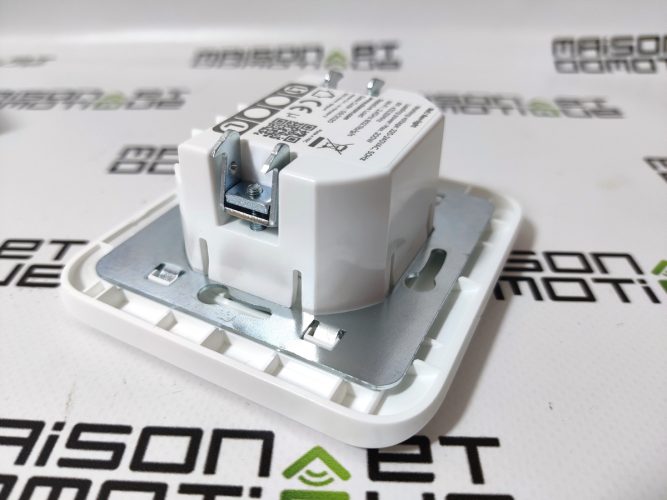

A l'arrière, deux bornes sont présentes: la phase et le fil de lampe. Bonne nouvelle: pas de neutre nécessaire, cet interrupteur DiO Rev-Light pourra donc s'installer partout :)
Bien qu'imposant, cet interrupteur ne mesure “que” 37mm de profondeur. Il pourra donc s'insérer dans un boitier mural de 40mm de profondeur (même si 50mm est plus confortable pour le passage des fils).

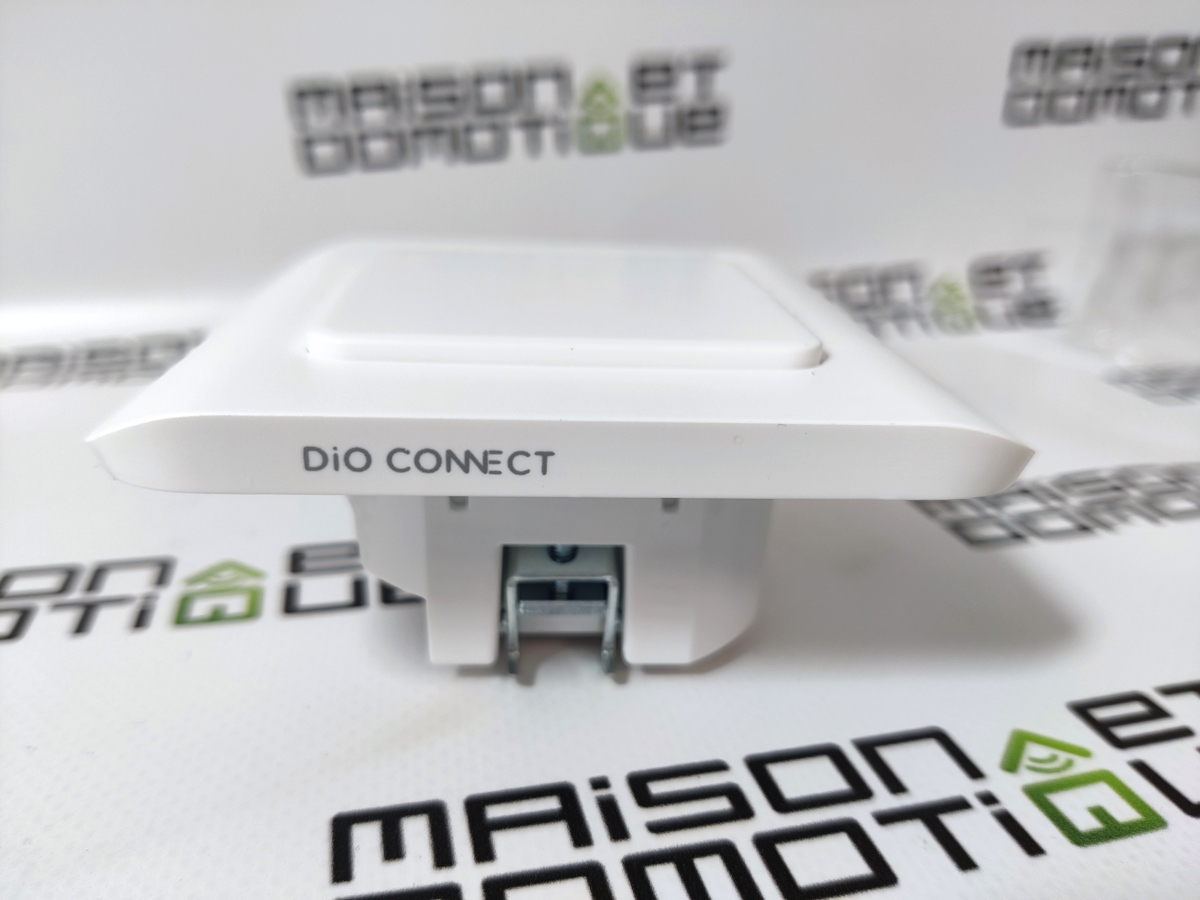

La marque du fabricant est imprimée sur le côté de l'interrupteur. On s'en passerait, mais au moins le fabricant a eu la bonne idée de l'afficher sur la tranche, et non sur la face de l'interrupteur, comme certains… Ca reste donc assez discret.

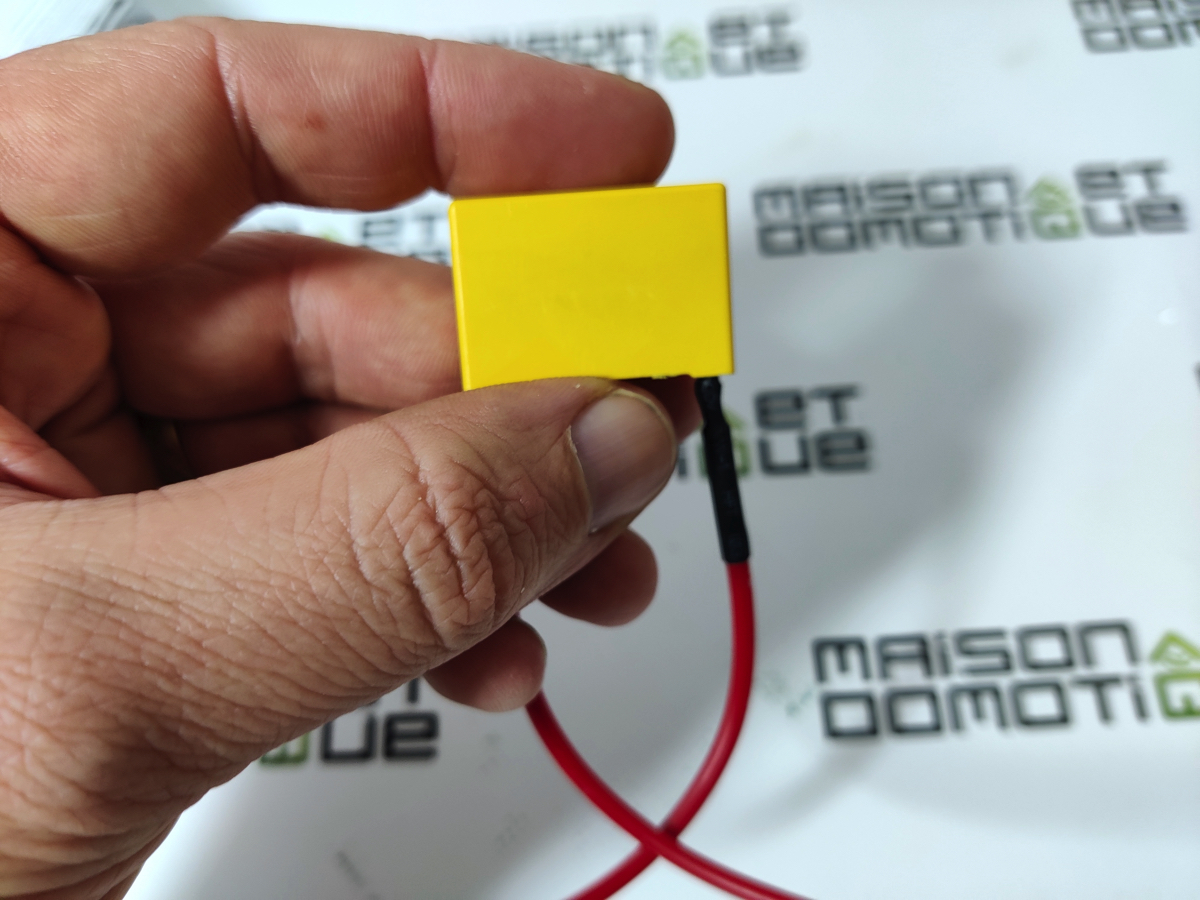

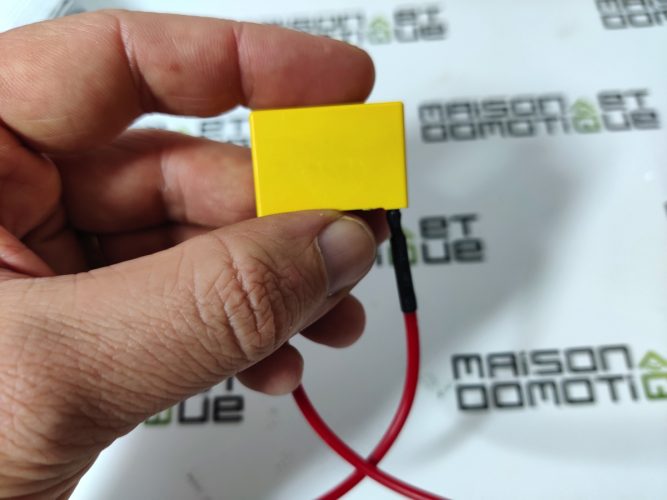

Avec cet interrupteur DiO Rev-Light est livré un petit bypass: ce petit raccord sera à brancher en parallèle de l'ampoule à contrôler. Ce bypass permet d'éviter le phénomène d'ampoule qui clignote quand on éteint la lumière et que l'interrupteur n'est branché que sur deux fils (ce phénomène ne se produit pas en effet quand l'interrupteur est branché sur 3 fils – phase, neutre, lampe – , mais cette configuration est très rare en France).
Interrupteur wifi DIO Rev-Shutter pour volet
Le second interrupteur, le DIO Rev-Shutter, est conçu pour piloter un volet motorisé. Il s'agit généralement d'un volet roulant, mais un volet battant motorisé comme je vous avais présenté fonctionne tout aussi bien.

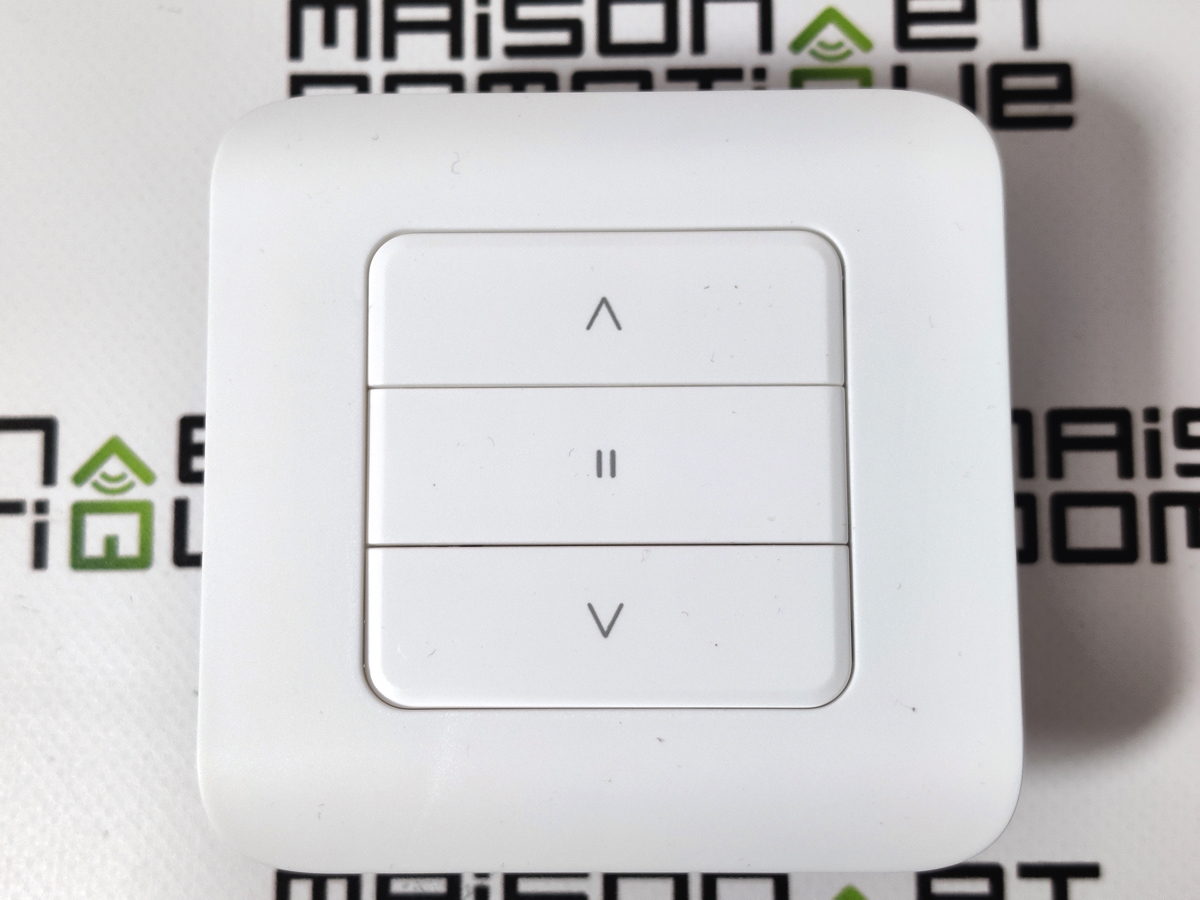

Ce modèle est identique au précédent dans son design et ses dimensions, à ceci près qu'il dispose de trois boutons: montée, stop, descente.

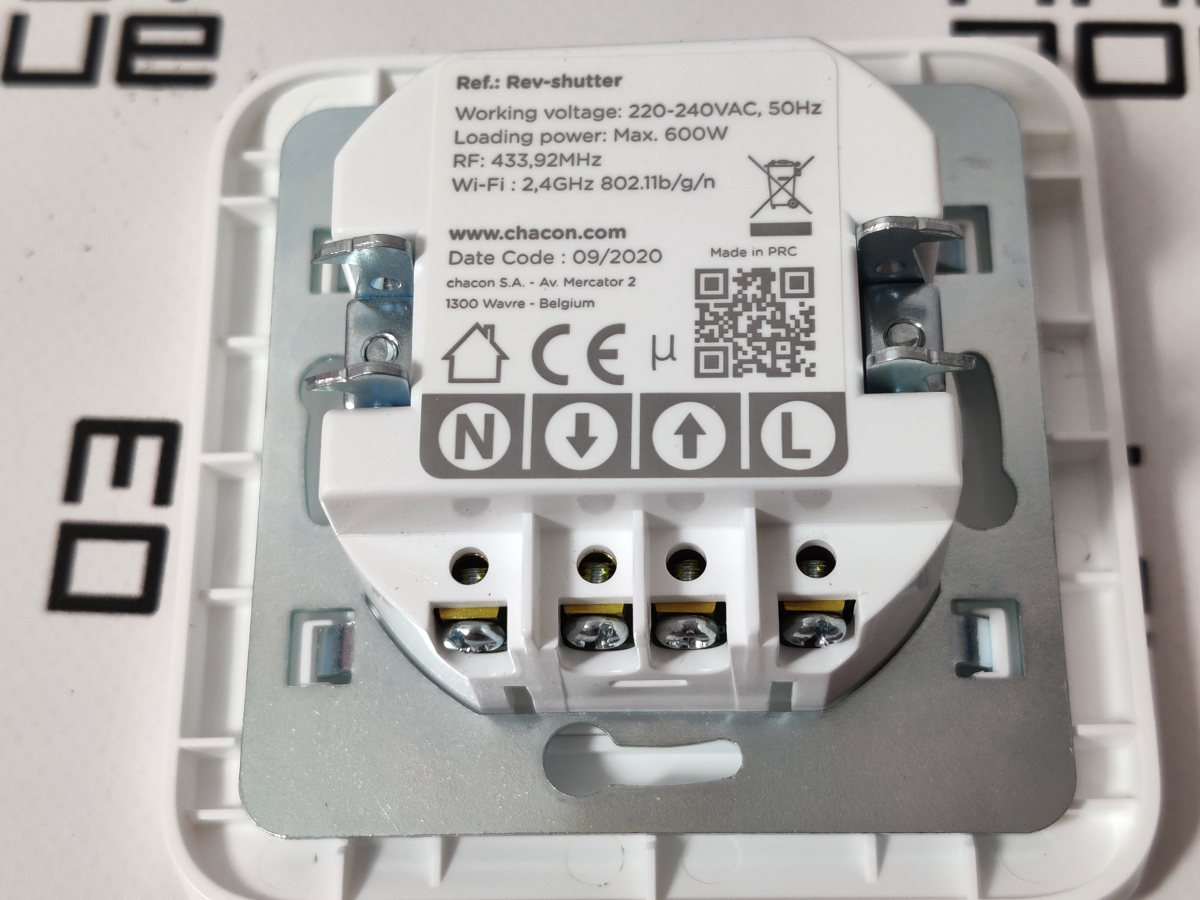

Ainsi, on retrouve le câblage classique d'un volet motorisé: phase, neutre, montée, et descente.

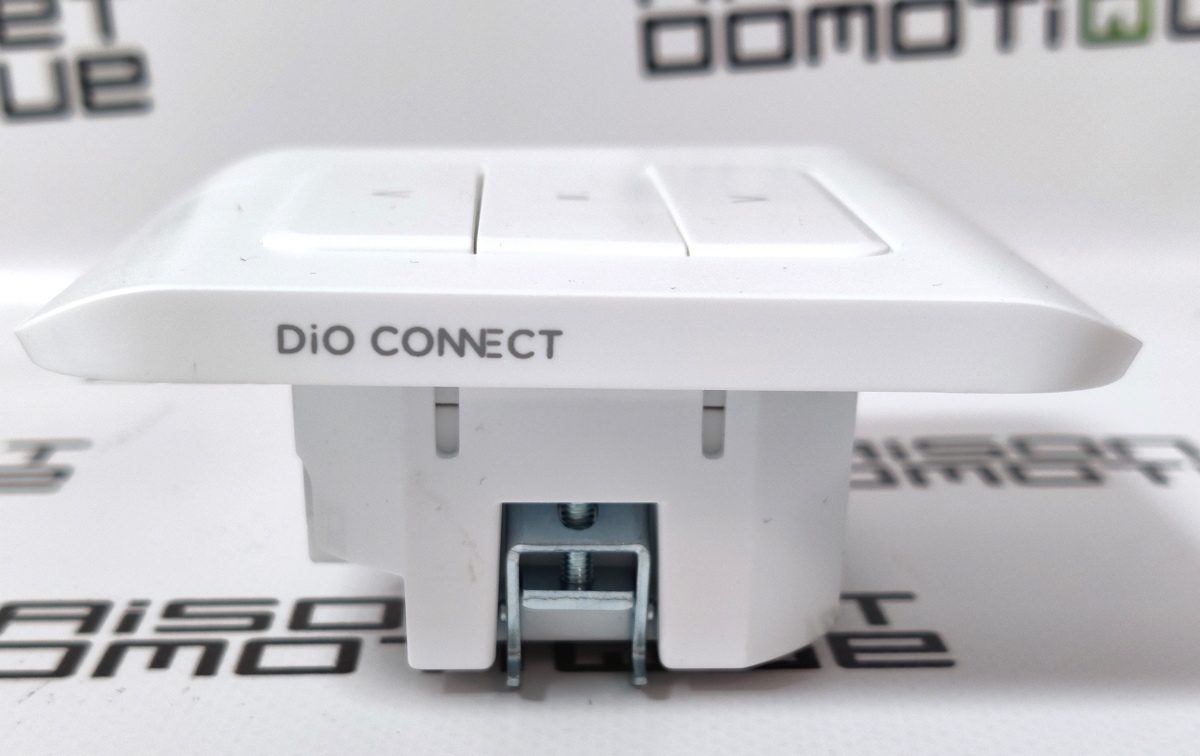

Même marque gravée sur le côté, même profondeur.
La particularité de ces interrupteurs, c'est qu'ils peuvent communiquer directement en Wifi, mais également en 433Mhz, sur le protocole habituel DIO 1. Grâce à cela, il sera possible de piloter les interrupteurs via son smartphone ou à la voix grâce à Google Asistant ou Amazon Alexa (grâce à la connexion Wifi), mais également grâce aux télécommandes et interrupteurs sans fil DIO, ou via la box domotique DIO (via le protocole DIO 1). Pratique si vous êtes déjà équipés de périphériques du fabricant !
Passons donc à l'installation…
Installation des interrupteurs Wifi DIO Connect
Attention : Avant de travailler sur l'alimentation électrique, assurez-vous que le compteur est éteint ! Nous travaillons ici sur du 230V, ce qui peut être fatal en cas de mauvaise manipulation. En cas de doute, faites appel à un professionnel.

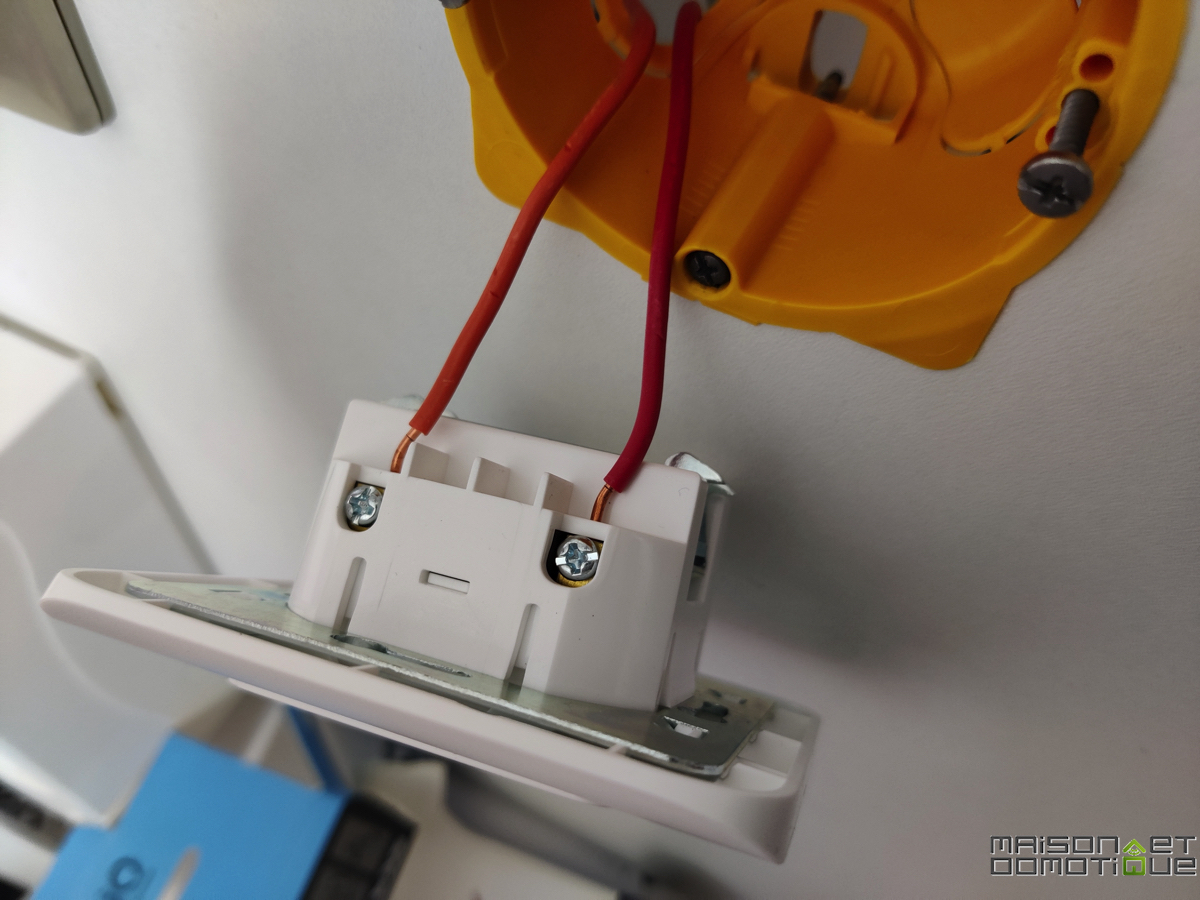

Comme il ne fonctionne qu'avec deux fils, l'interrupteur DIO Rev-Light pour éclairage pourra venir en remplacement de n'importe quel interrupteur existant. Il suffira de démonter l'interrupteur existant, et venir relier l'interrupteur DIO Rev-Light au fil de phase et de lampe présents dans la boite d'encastrement:

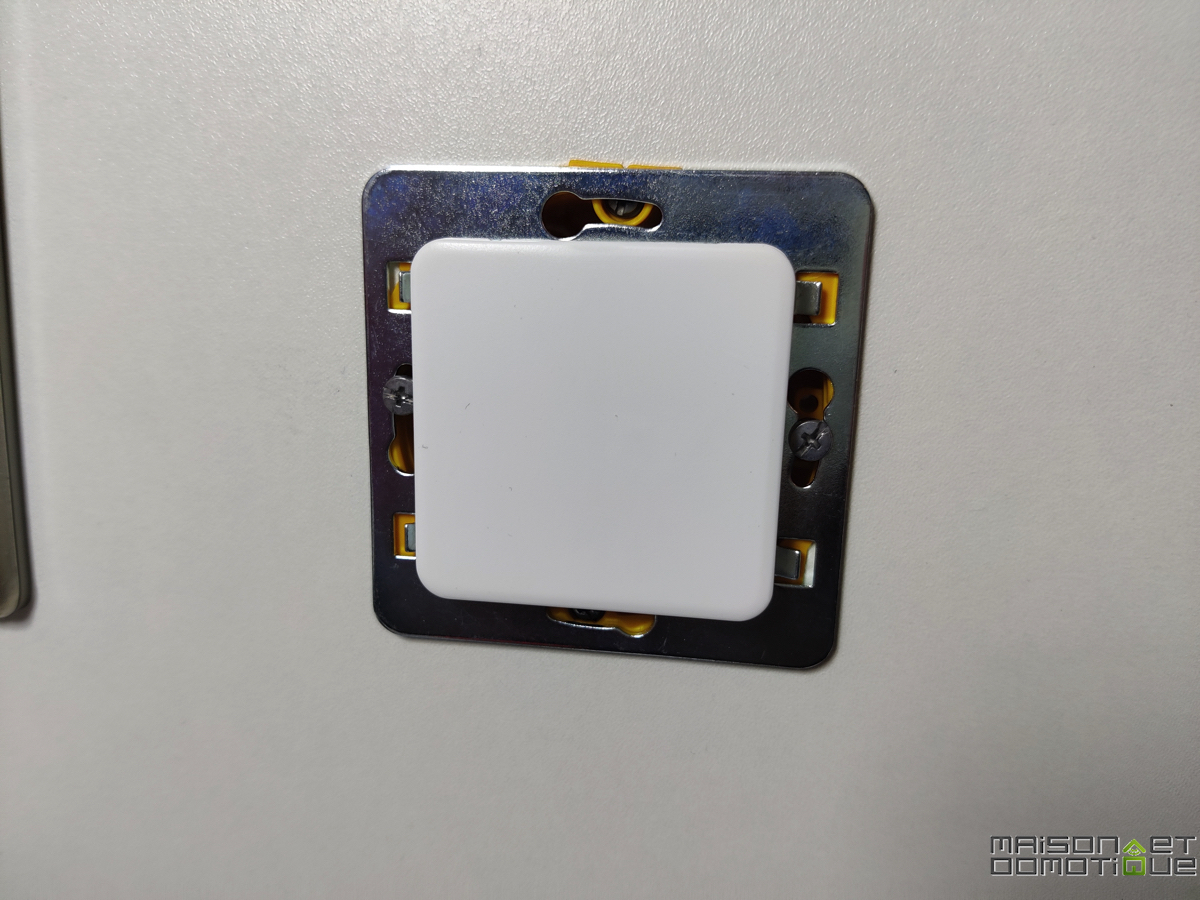

On fixe l'interrupteur à la boite d'encastrement, que ce soit à l'aide des vis ou des griffes, l'interrupteur proposant les deux méthodes.

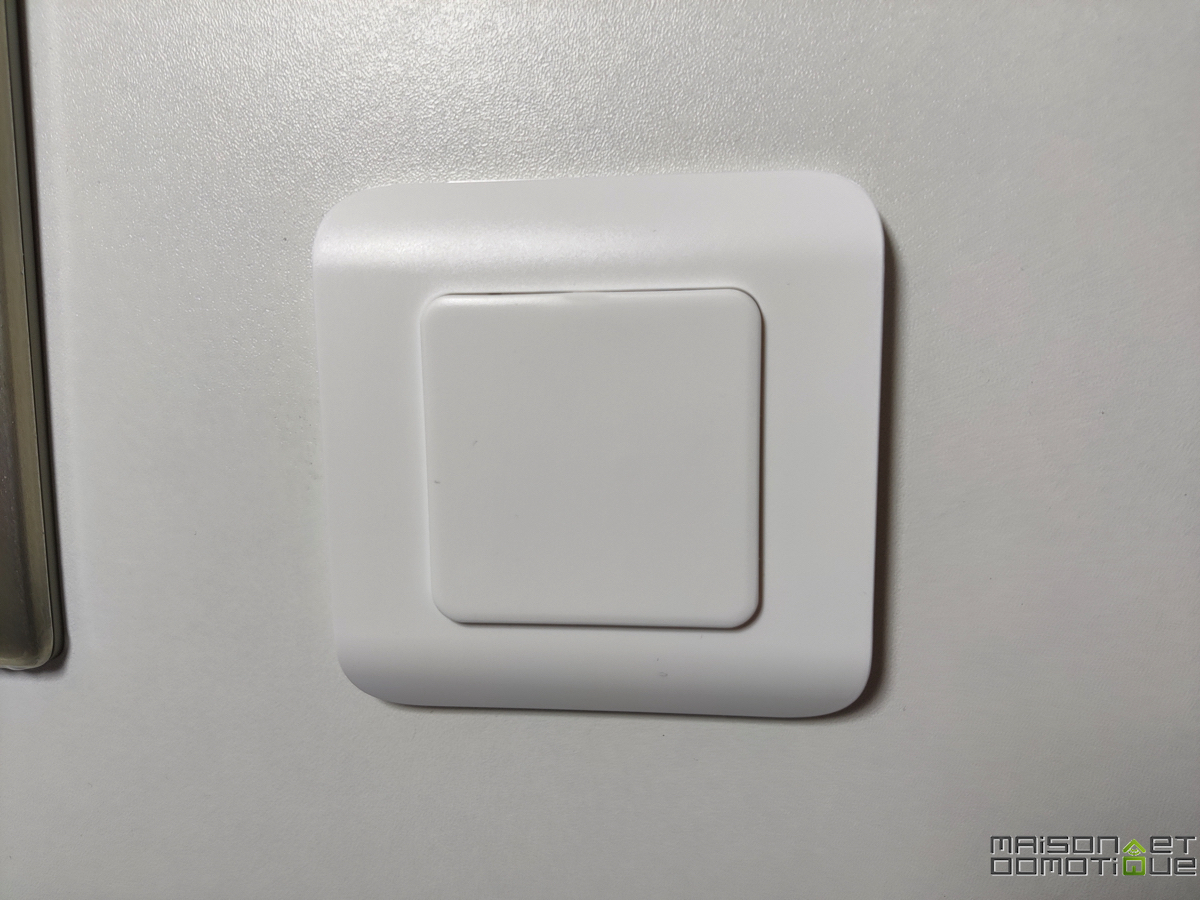

On reclipse le contour: l'installation de l'interrupteur Wifi DIO Rev-Light est terminée !

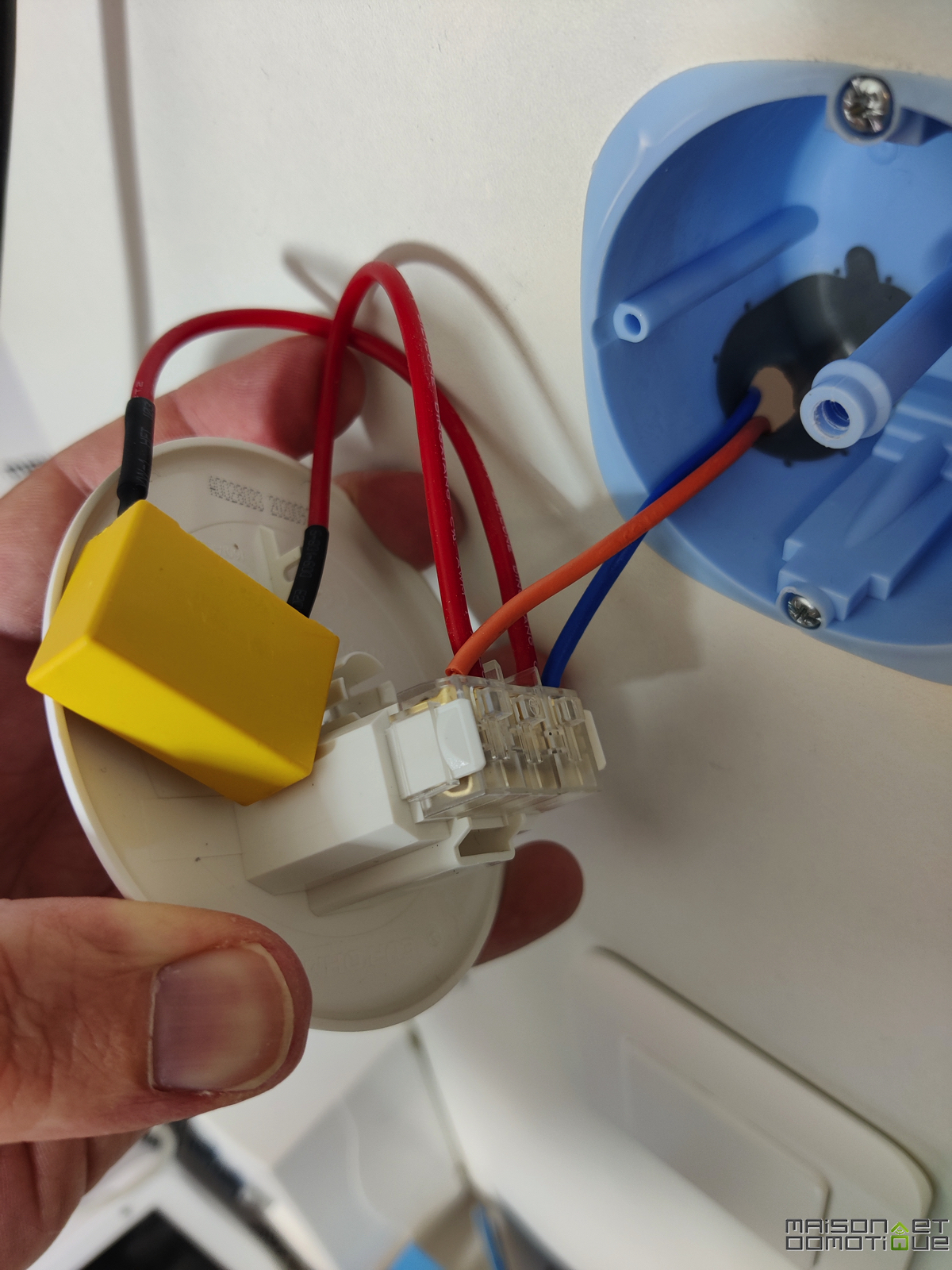

Il ne reste plus qu'à mettre en place le bypass au niveau de l'éclairage. Le bypass vient se brancher en parallèle de l'éclairage (ici un plafonnier). Il permettra d'apporter en quelque sorte le neutre à l'interrupteur pour qu'il puisse être alimenté, sans faire clignoter les ampoules led.

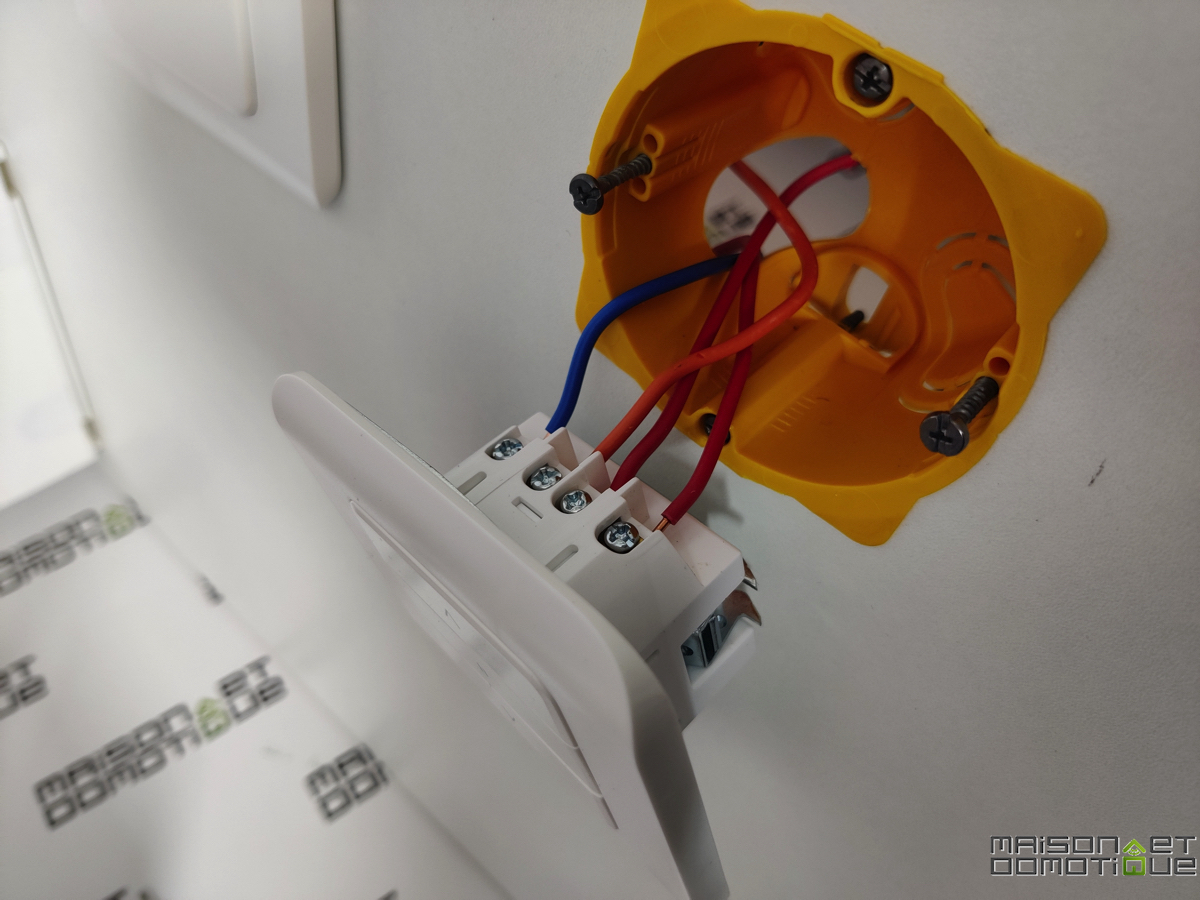

L'installation de l'interrupteur Wifi pour volet DIO Rev-Shutter n'est pas plus compliquée: on démonte l'interrupteur en place, et on vient y brancher l'interrupteur DIO, avec la phase, le neutre, et les fils de montée et descente du volet.

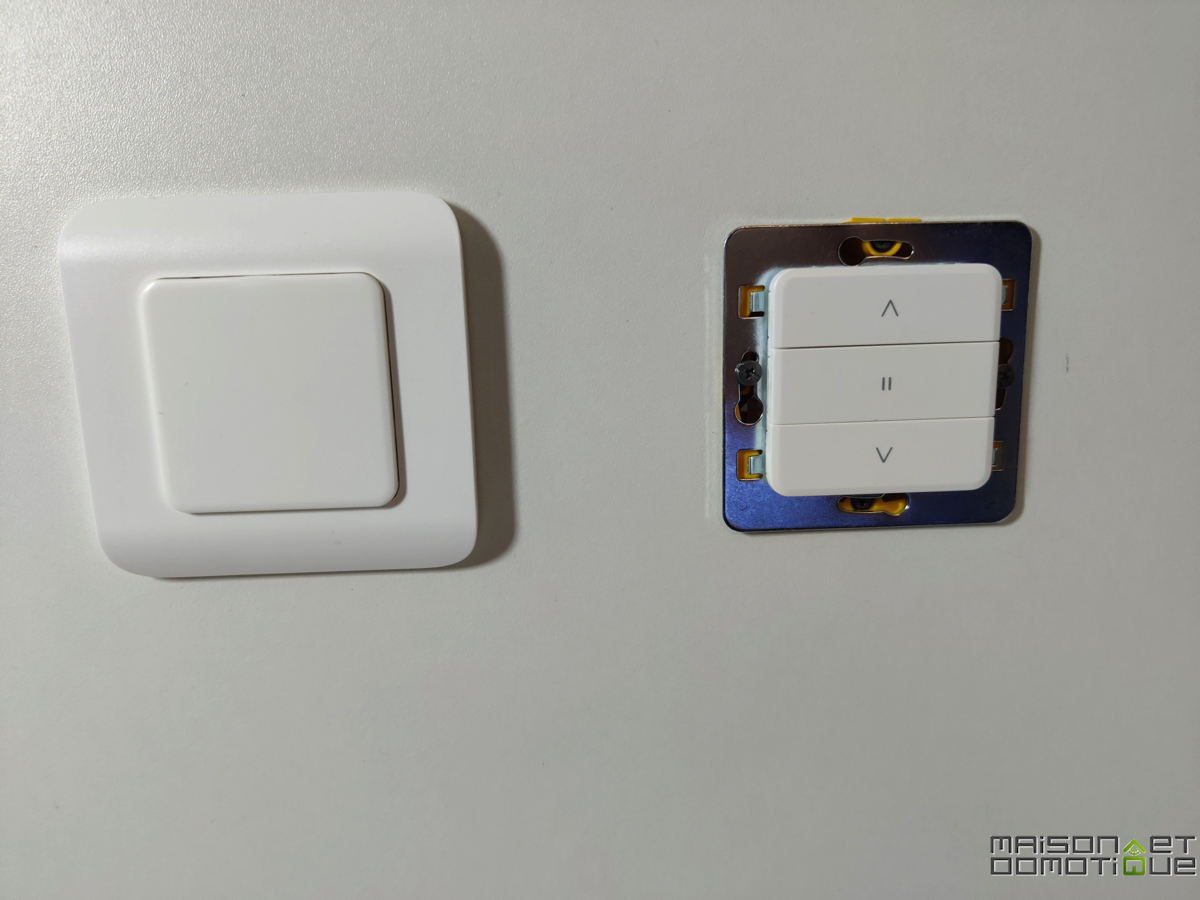

On fixe l'interrupteur DIO Rev-Shutter au boitier:

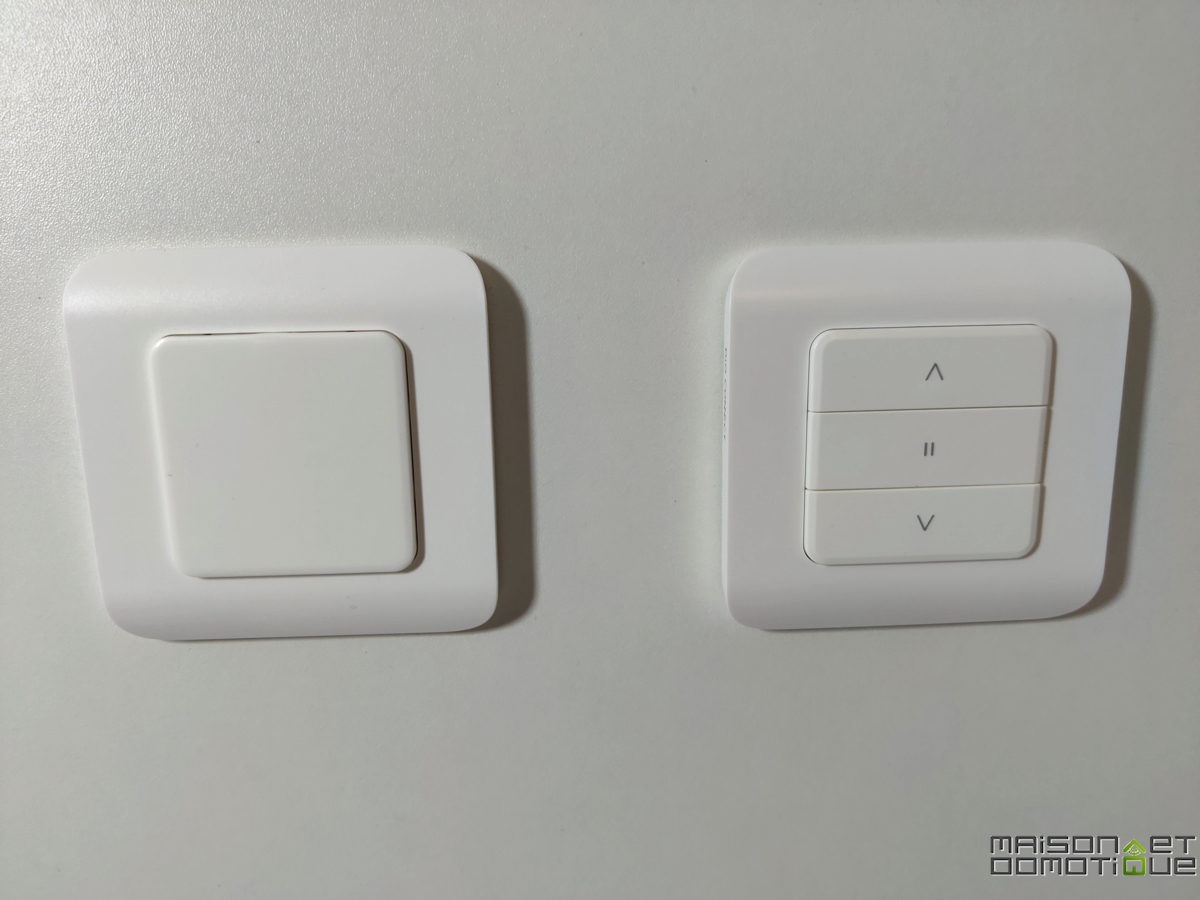

Et voilà nos interrupteurs installés et fonctionnels. Il ne reste plus qu'à remettre le courant !
L'installation s'avère donc très simple ! Le fabricant met même à disposition une vidéo pour expliquer l'installer en moins de 3min. Difficile de faire plus !
Dernière étape: la configuration dans l'application mobile.
Configuration des interrupteurs Wifi DIO Connect

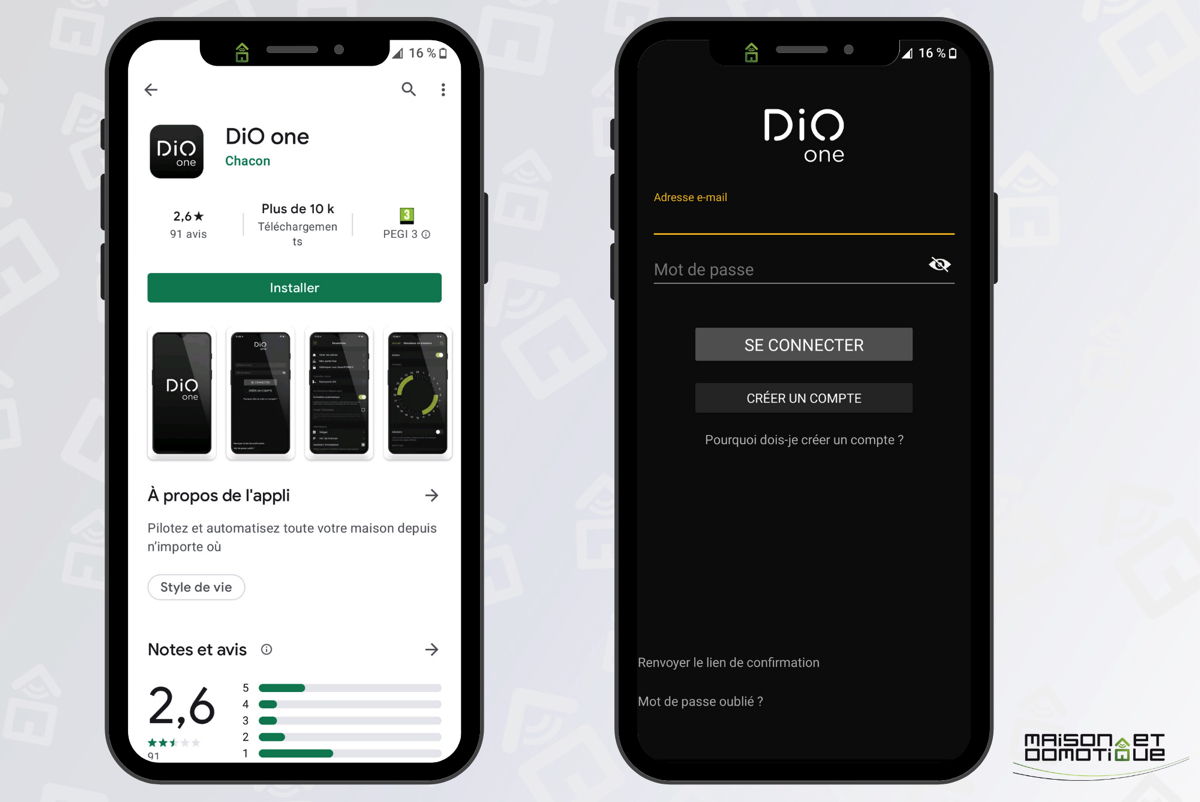

Comme tout objet connecté, il est nécessaire de configurer ces interrupteurs Wifi dans l'application compagnon, disponible sur iOS et Android.

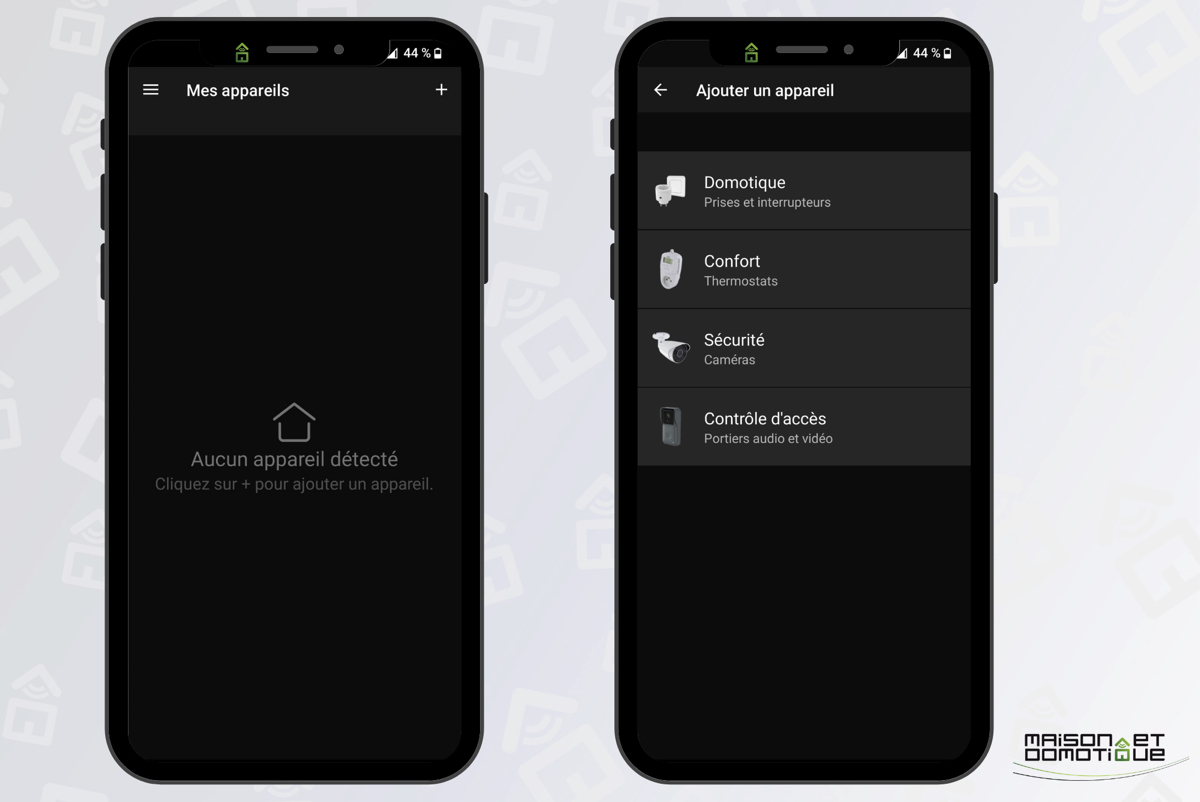

Après avoir créé un compte si besoin, on clique sur le “+” en haut à droite pour ajouter de nouveaux appareils.

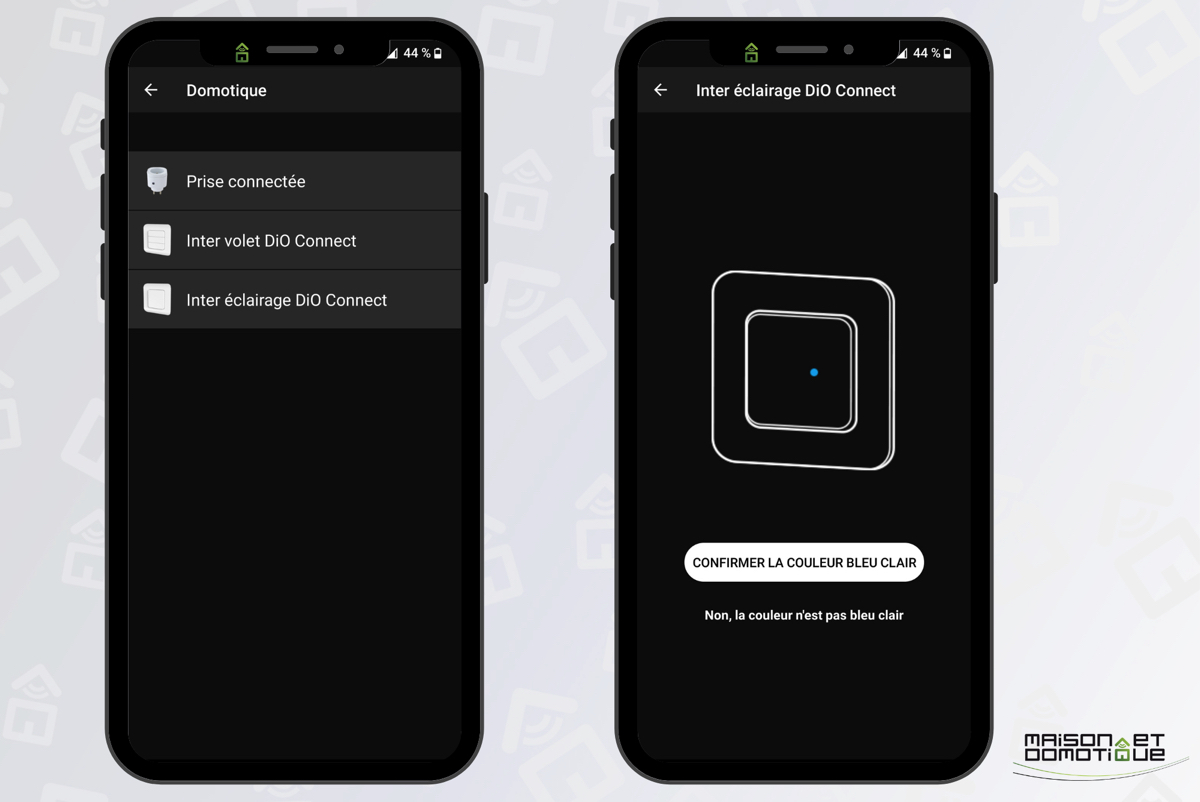

On choisit “Domotique”, puis le type d'interrupteur à installer. Il suffit ensuite de suivre la procédure.

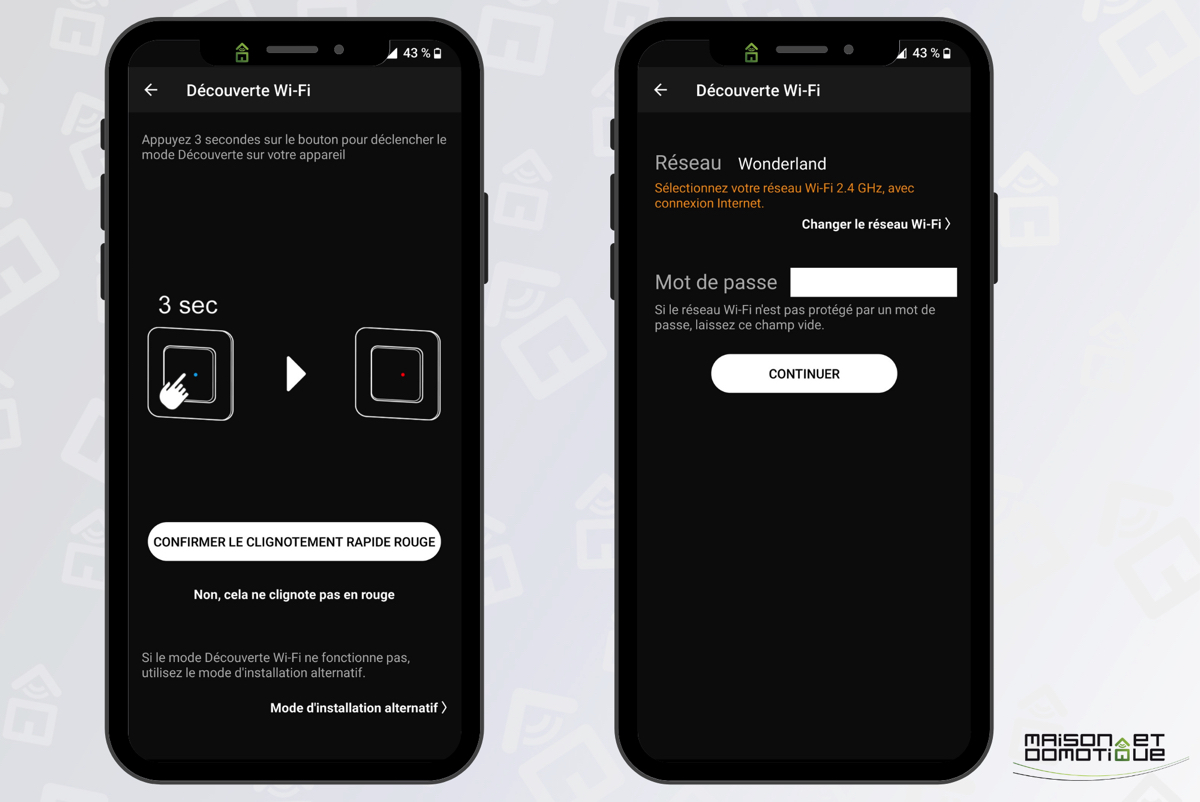

Une led s'éclaire par transparence sur l'interrupteur, indiquant l'état de celui ci (à faire dans la pénombre, la led étant difficile à voir). On indique le réseau Wifi à rejoindre, accompagné bien sûr de sa clé de sécurité:

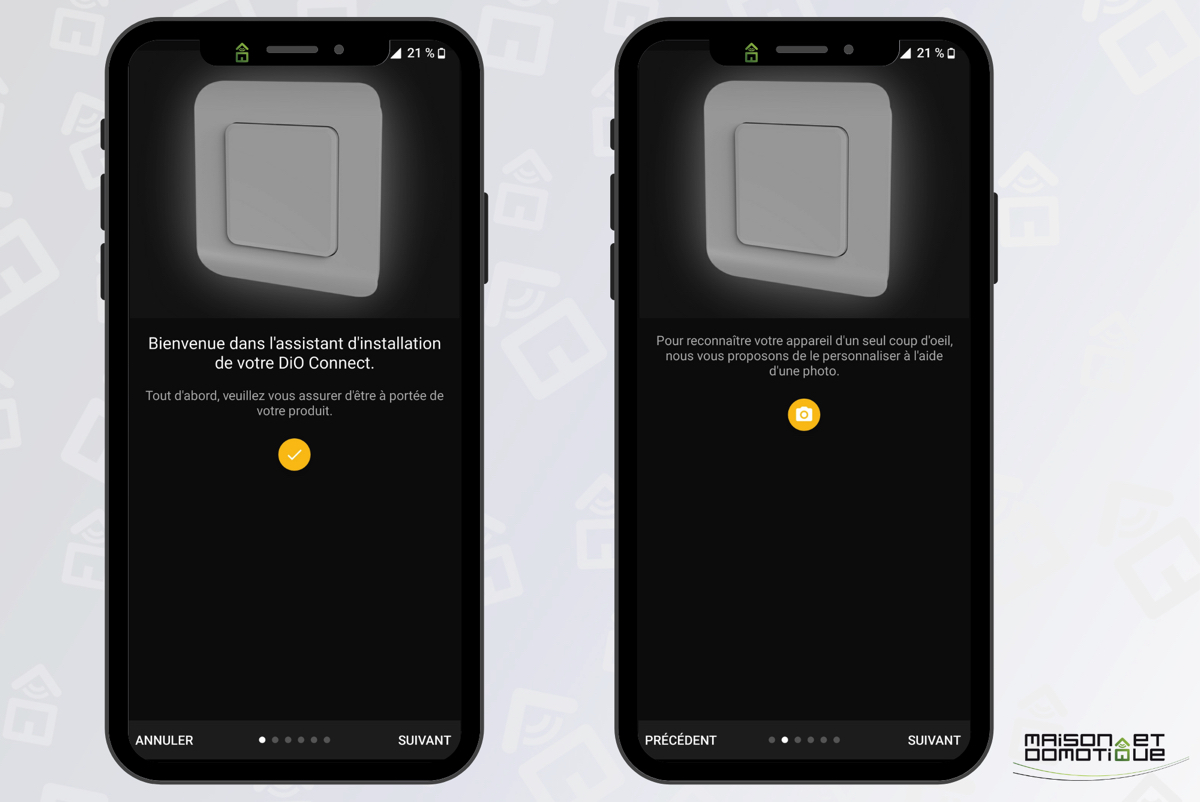

L'assistant nous propose ensuite de charger une photo pour reconnaitre plus facilement l'interrupteur (quand on en a plusieurs notamment).

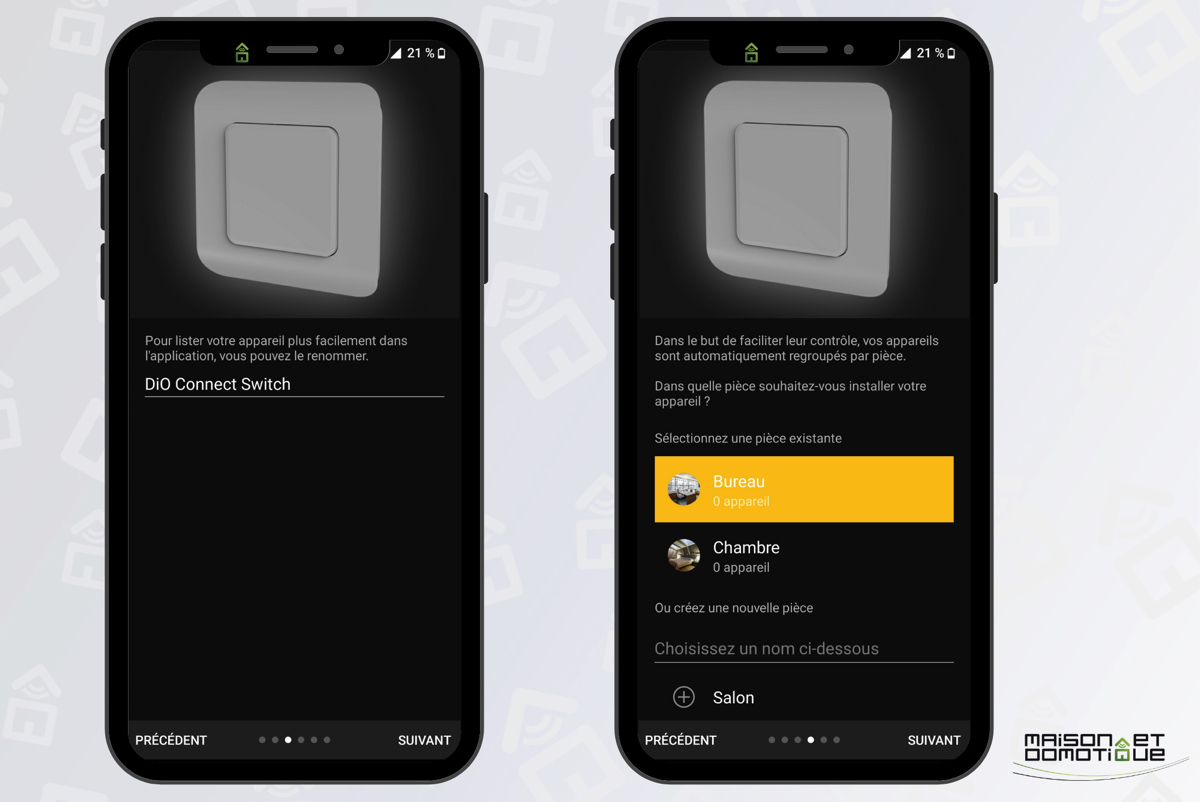

On peut également personnaliser le nom et placer l'interrupteur dans une pièce spécifique:
La configuration est terminée. A partir de là, il est possible d'allumer la lampe d'un simple appui, que ce soit localement sur l'interrupteur physique, ou dans l'application.

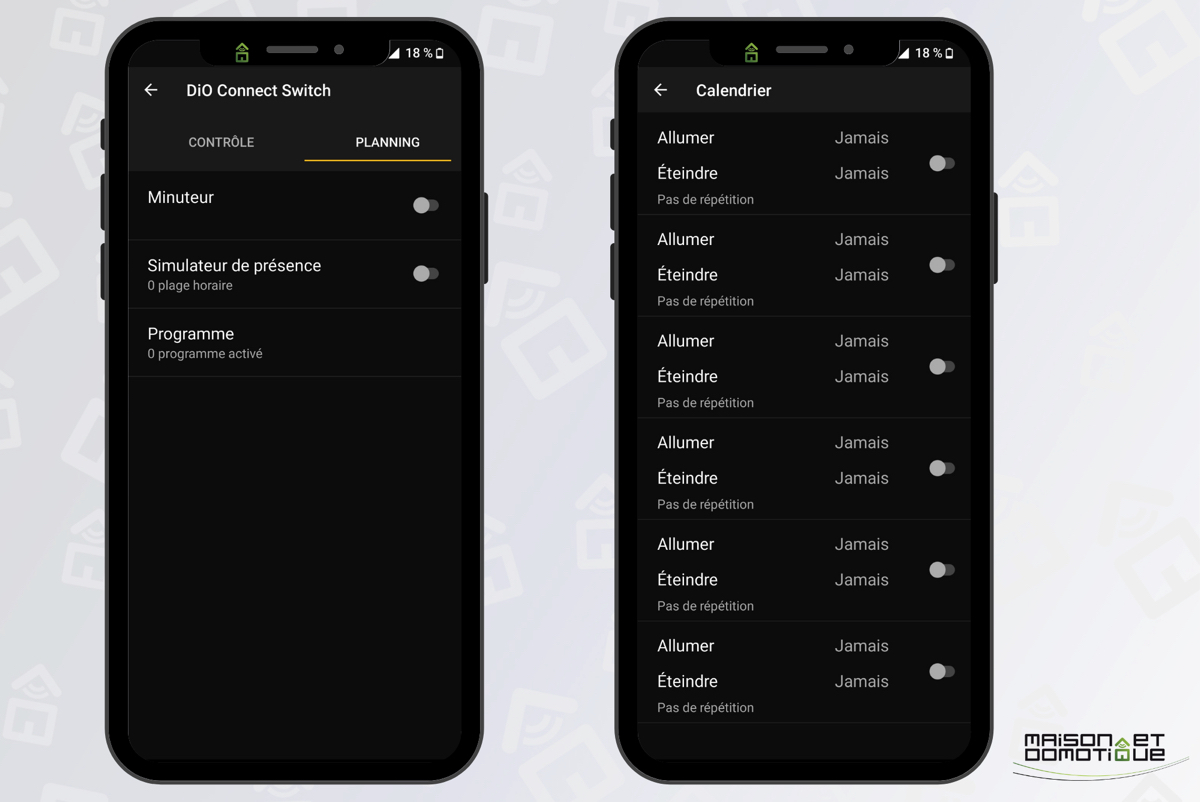

Celle ci propose également des fonctions de planning et de timer. On pourra donc allumer ou éteindre automatiquement une lampe à une heure donnée.

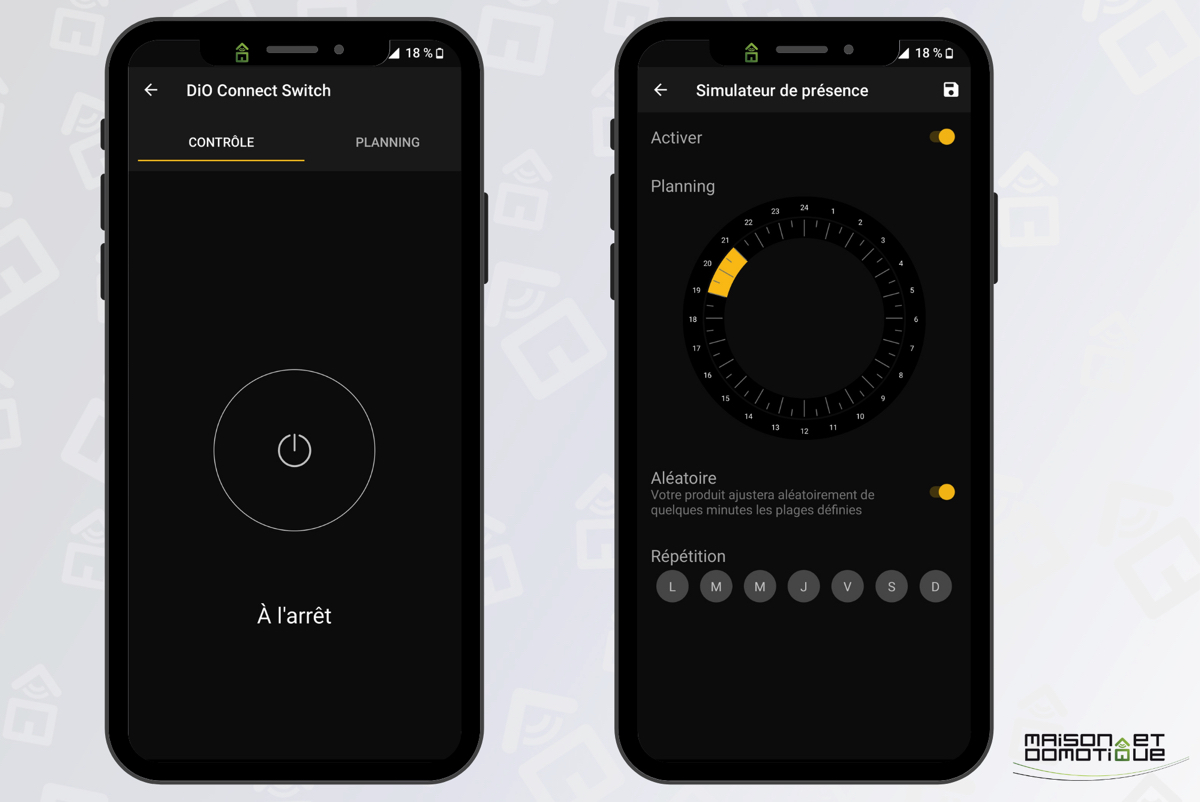

Mais l'application permet également de créer une simulation de présence: la lampe s'allumera donc à l'heure indiquée, à +/- quelques minutes. Parfait pour créer une simulation de présence et dissuader les intrus quand on s'absente par exemple !

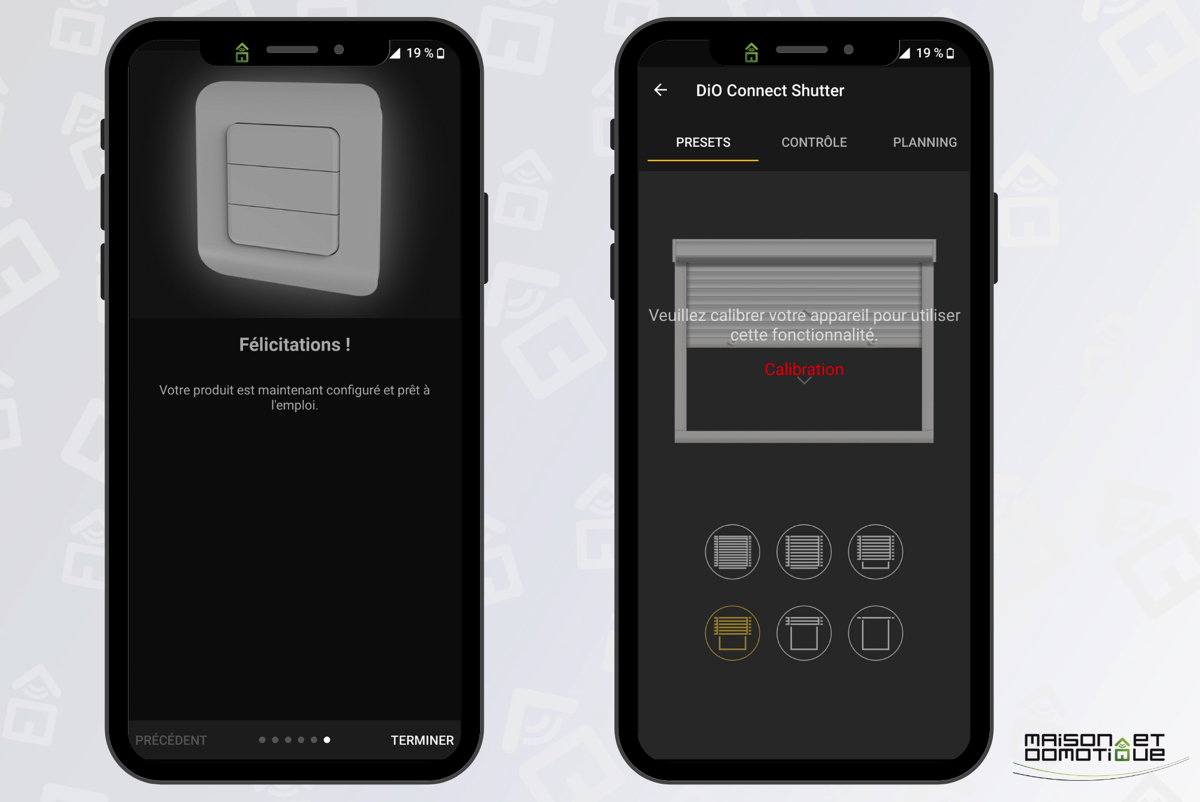

La configuration de l'interrupteur Wifi DIO Rev-Shutter se passe de la même façon, avec toutefois une étape supplémentaire: celle de la calibration du volet.

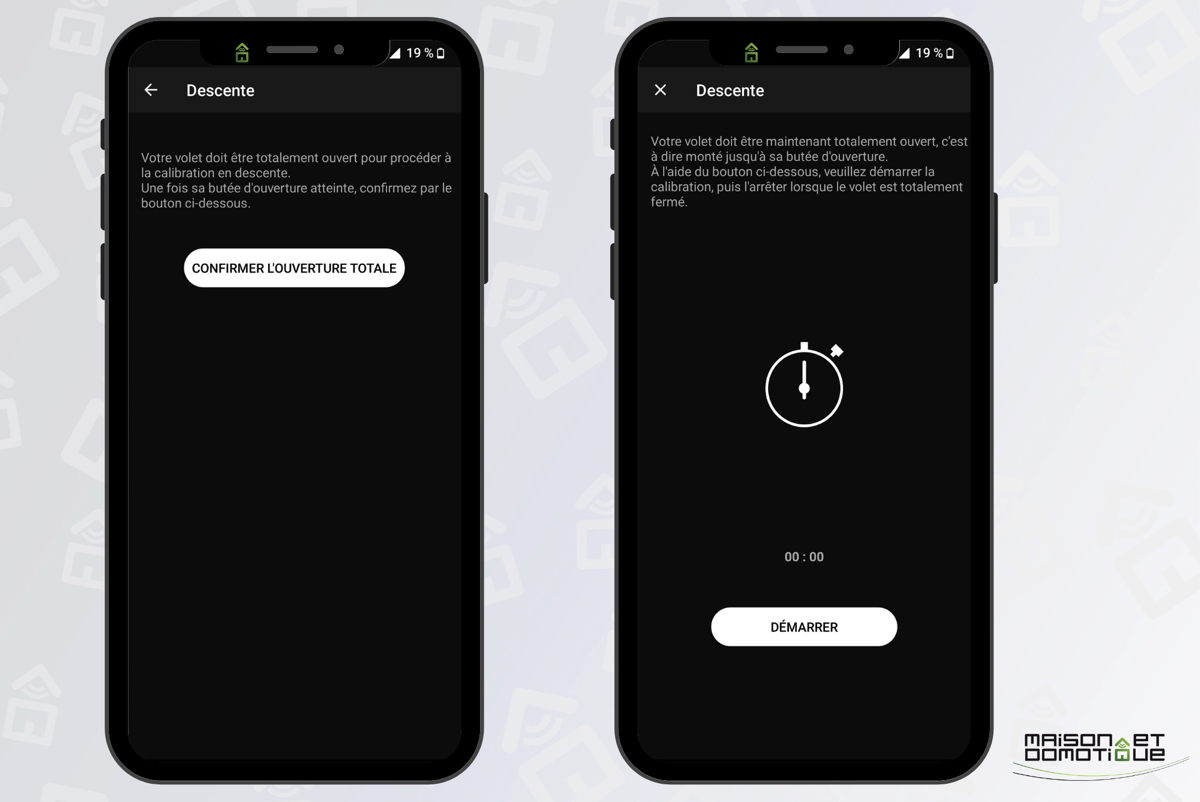

Cette étape de calibration va permettre de mesurer le temps d'ouverture et le temps de fermeture du volet (ces temps pouvant être différents). On commence la procédure volet grand ouvert, puis on mesure le temps de fermeture, en appuyant simplement sur le bouton pour stopper la procédure quand le volet est totalement fermé. On refait la même procédure cette fois pour ouvrir le volet.

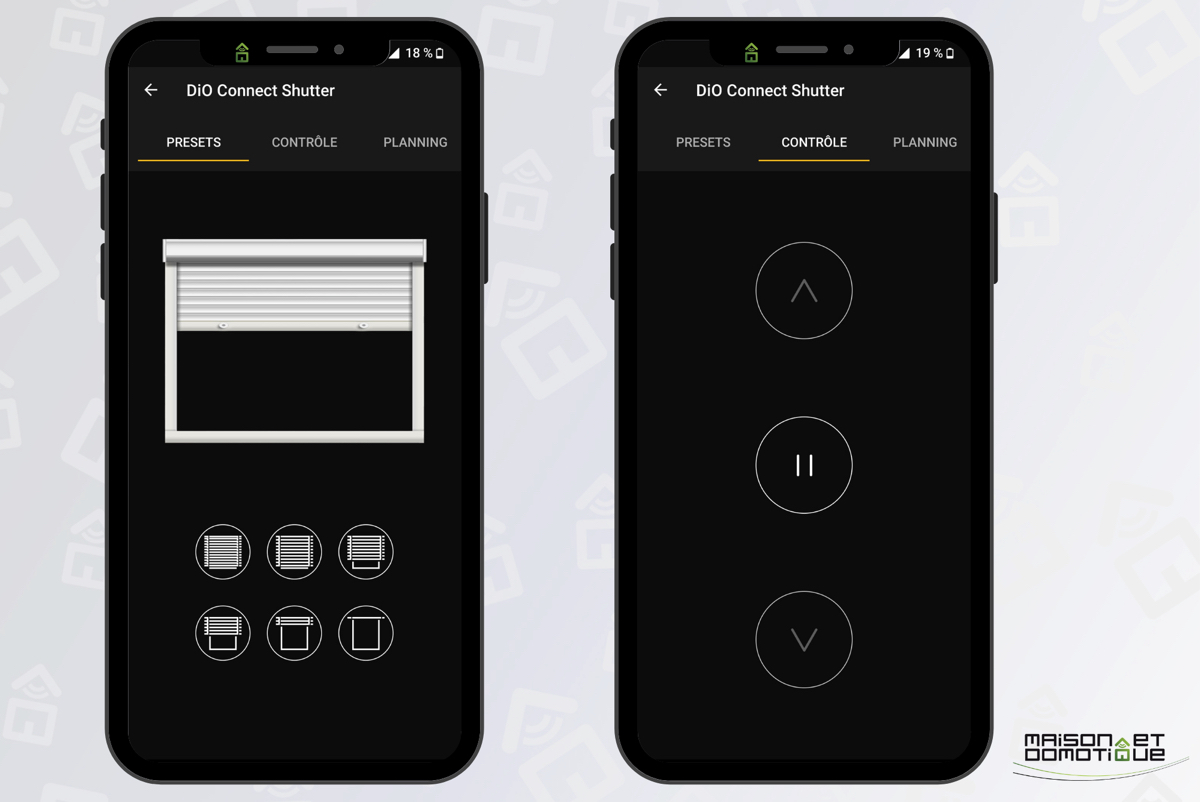

Une fois la calibration effectuée, on pourra ouvrir et fermer le volet, et même le stopper dans une position intermédiaire, à l'aide du doigt (en glissant directement sur le volet) ou via un des presets. Le second écran “contrôle” reprend les mêmes boutons que l'interrupteur physique:

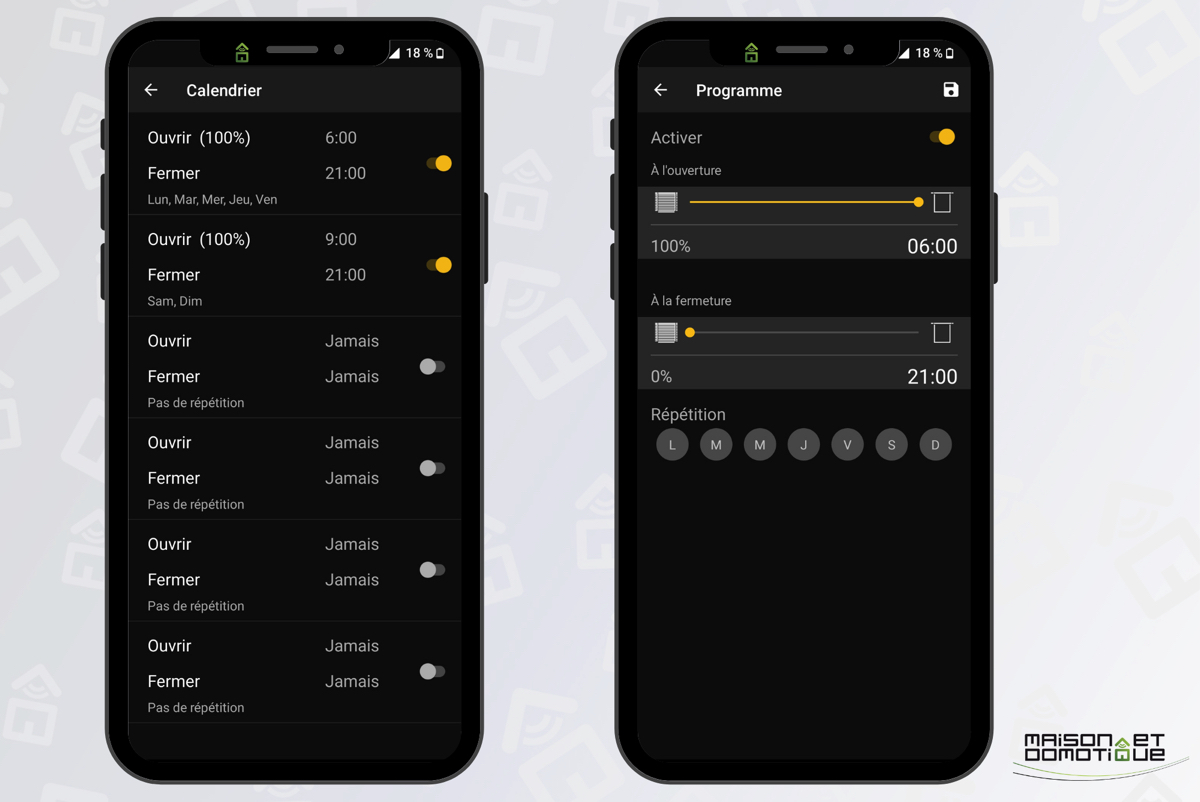

Dans la partie “planning”, on retrouve les mêmes possibilités que pour le premier interrupteur, avec les fonctions timer, simulation de présence, ou encore le calendrier. Il est ainsi très simple de définir des heures d'ouverture et fermeture des volets , selon les jours qu'on souhaite (ici une distinction a été faite pour la semaine et le weekend par exemple). On regrettera juste qu'il ne soit pas possible de gérer ces heures via les heures de lever et coucher du soleil :/

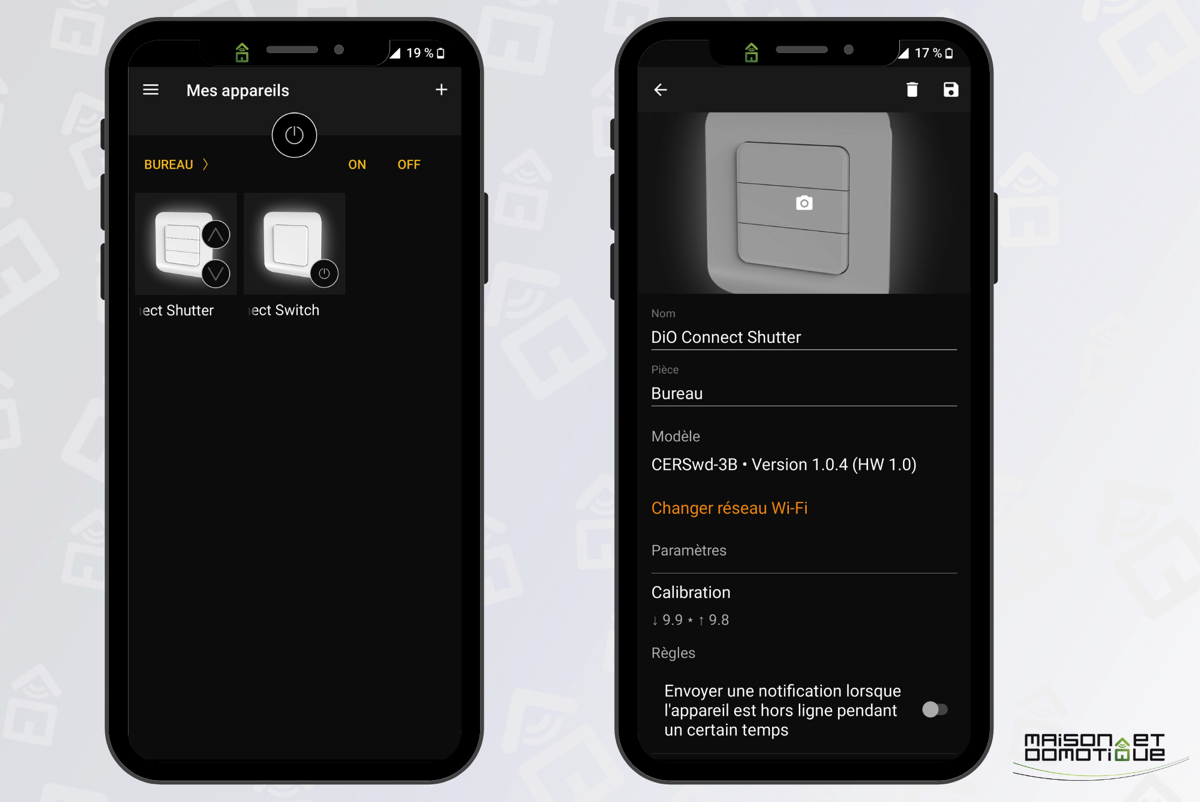

Sur l'écran d'accueil de l'application, on retrouve bien sûr tous les équipements ajoutés, qu'on peut piloter directement depuis cet écran. A noter qu'un maintien appuyé sur l'un des périphériques permet d'entrer dans ses paramètres (pour changer le nom, la pièce, le réseau Wifi, ou encore ajuster la calibration du volet).
Conclusion
A l'utilisation, ces interrupteurs connectés DIO passent inaperçus. Leur design très classique se fond dans la plupart des intérieurs, et ils restent contrôlables à la main comme n'importe quel autre interrupteur. Ainsi, même un utilisateur qui n'est pas familiarisé avec la domotique peut les utiliser naturellement, sans se rendre compte de rien.
Toutefois, leur côté connecté permet d'ajouter quelques fonctions, comme la programmation de l'ouverture et fermeture des volets à une heure donnée, ou encore la création d'une simulation de présence avec l'allumage ou l'extinction automatique de lampes à des heures aléatoires. Hormis l'absence de gestion en fonction des heures de lever et coucher du soleil, les possibilités sont donc plutôt complètes.
En plus de cette programmation, il sera également possible de piloter les équipements à la voix via Google Assistant ou Amazon Alexa. Utilisant ces assistants tous les jours à la maison, c'est une fonction à laquelle on s'habitue vite !
Proposés à 29 et 35€, ces interrupteurs font ce qu'ils promettent, avec une installation simple et un fonctionnement efficace. Parfaits pour ceux qui ne veulent piloter que quelques éléments, sans avoir à installer un système domotique complet. Mais pour ceux qui veulent aller plus loin, il sera toutefois possible d'utiliser ces interrupteurs avec la box DIO et ses périphériques, ou encore via le service IFTTT. A priori pas d'intégration encore avec d'autres box domotiques à ce jour, mais si vous voyez passer quelque chose, n'hésitez pas à le signaler !
