Chauffage solaire piscine: température agréable et économies d’énergie !

Avoir une piscine est quelque chose de très appréciable en été, et qui devient maintenant beaucoup plus abordable grâce aux piscines hors sol, comme nous l'avions vu avec notre piscine acier Gré par exemple. Toutefois, pour en profiter le plus tôt possible dans la saison, et le plus longtemps possible, une option intéressante est le chauffage pour piscine. Il existe aujourd'hui de nombreux systèmes, comme les pompes à chaleur notamment. Mais afin de ne pas consommer plus d'électricité, nous avons opté pour le chauffage solaire piscine qui, comme son nom l'indique, utilise la chaleur du soleil pour chauffer l'eau.

A lire également:
Piscine hors sol acier Gré: installation et coût

Si vous trainez un peu dans les boutiques pour piscines, vous aurez sans doute aperçu des systèmes de tapis solaires pour réchauffer l'eau de la piscine grâce au soleil. Le principe est simple: on fait circuler l'eau dans des tuyaux noirs, qui attirent donc la chaleur du soleil. L'eau, en passant dans ces tuyaux, va récupérer la chaleur accumulée et ainsi réchauffer la piscine. C'est un système qui a fait ses preuves, et qui est même utilisé pour chauffer l'eau de certaines maisons.

Il faudra toutefois bien choisir son matériel: si un tapis de 1m2 à 99€ est très tentant, il ne faut pas se faire d'illusion: vous ne chaufferez pas une piscine de 30m3 avec. Tout au plus une petite piscine pour enfants, de 2m de diamètre…

I. Comment choisir son chauffage solaire pour piscine ?

Il faudra donc bien se référer aux caractéristiques techniques données par le constructeur du système de chauffage solaire. Deux éléments importants sont à prendre en compte:

  • la capacité des panneaux à chauffer un certain volume d'eau
  • la puissance nécessaire au niveau de la pompe, qui devra être capable de faire circuler l'eau dans ce long parcours

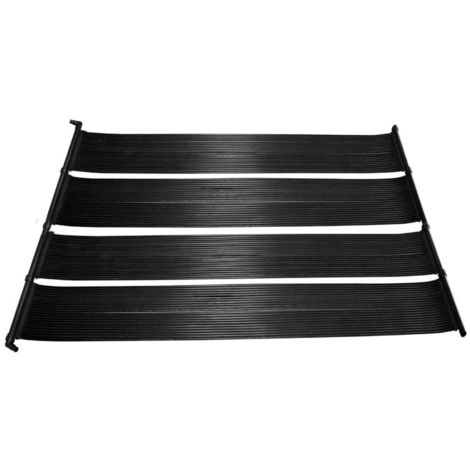

Pour ma part, j'ai opté pour ce type de panneaux, qui peuvent augmenter la température de l'eau jusqu'à 10° pour une trentaine de m3 d'eau:

panneau solaire pour chauffage de piscine set de 2 p 272650 1060104 1 1

Ce kit est constitué de 2 panneaux, un panneau étant en fait constitué de 2 “banderolles”. Nous avons donc en réalité 4 “banderolles”. L'avantage de ce système, c'est qu'il est évolutif: à chaque extrémité nous avons des tubes rigides, qui peuvent s'emboiter les uns sur les autres, ce qui permet d'ajouter autant de panneaux qu'on souhaite. Le kit est livré avec les joints, adaptateurs et serflex nécessaires au raccordement.

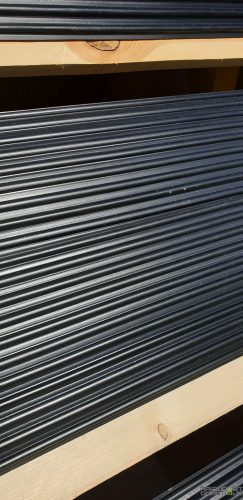

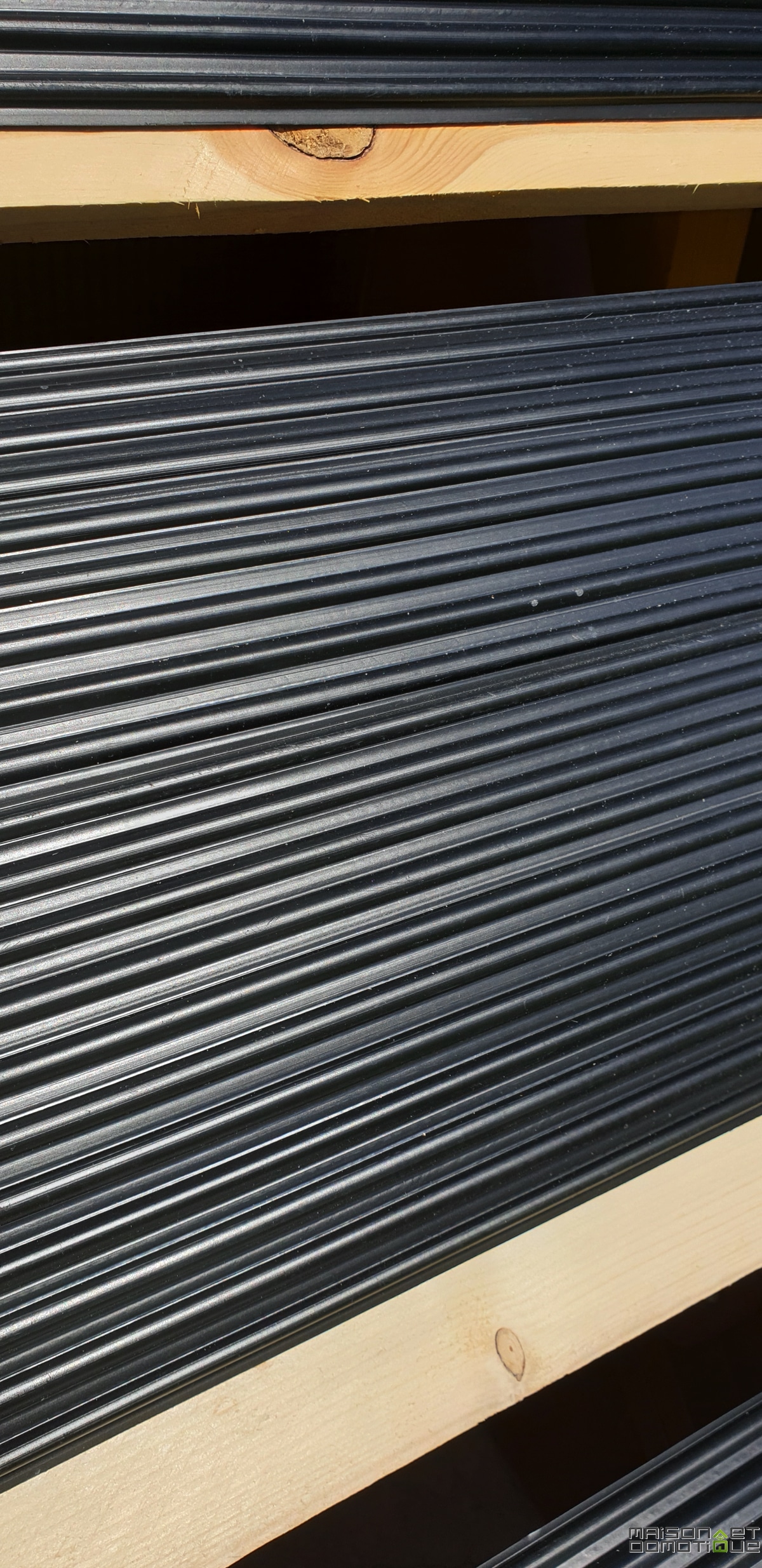

Chaque bande est constituée de plusieurs petites conduites dans lesquelles l'eau circulera afin de récupérer la chaleur:

chauffage solaire piscine 8

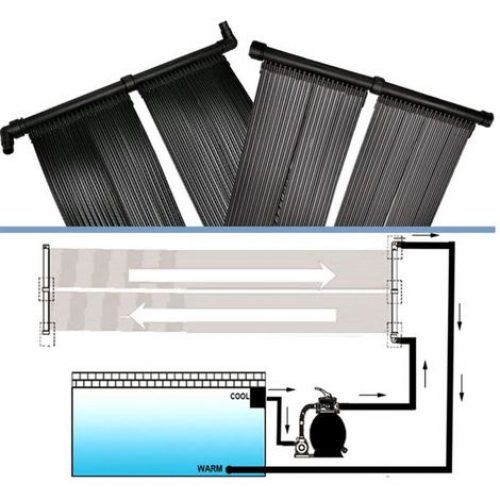

Le montage reste relativement simple: les panneaux viennent s'intercaler entre la sortie de la pompe et la piscine:

panneau solaire pour chauffage de piscine set de 2 p 272650 1060104 5 1

Si vous disposez d'un système de traitement, comme par exemple mon électrolyseur au sel Intex, celui ci viendra se placer après le chauffage solaire.

A lire également:
Faciliter l'entretien de la piscine grâce à l'Electrolyseur Intex

Concernant la pompe, ces panneaux nécessitent une pompe d'une puissance de 0,25CH. Ma pompe étant un poil plus puissante, pas de soucis à ce niveau.

Reste à voir l'installation, puisque comme nous allons le voir, ces panneaux sont un peu envahissants…

II. Installation du chauffage solaire pour piscine

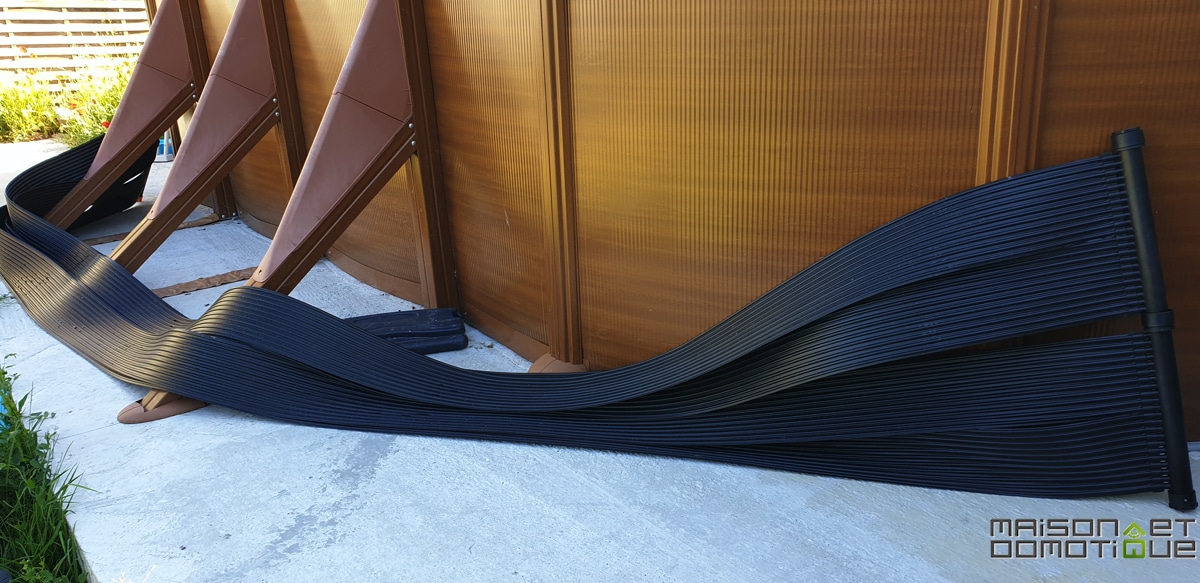

Chaque panneau mesure en effet 6,20m x 0,75m. Le système étant composé ici de 2 panneaux, nous avons donc une longueur de 6,20m sur 1,5m de large ! On a un peu de mal à se rendre compte tant qu'on ne l'a pas reçu…

chauffage solaire piscine 2

Certains posent ces panneaux simplement dans le jardin, d'autres les montent sur un toit. Quoiqu'il en soit, il faut de la place, puisque ces panneaux vont monopoliser environ 9m2…

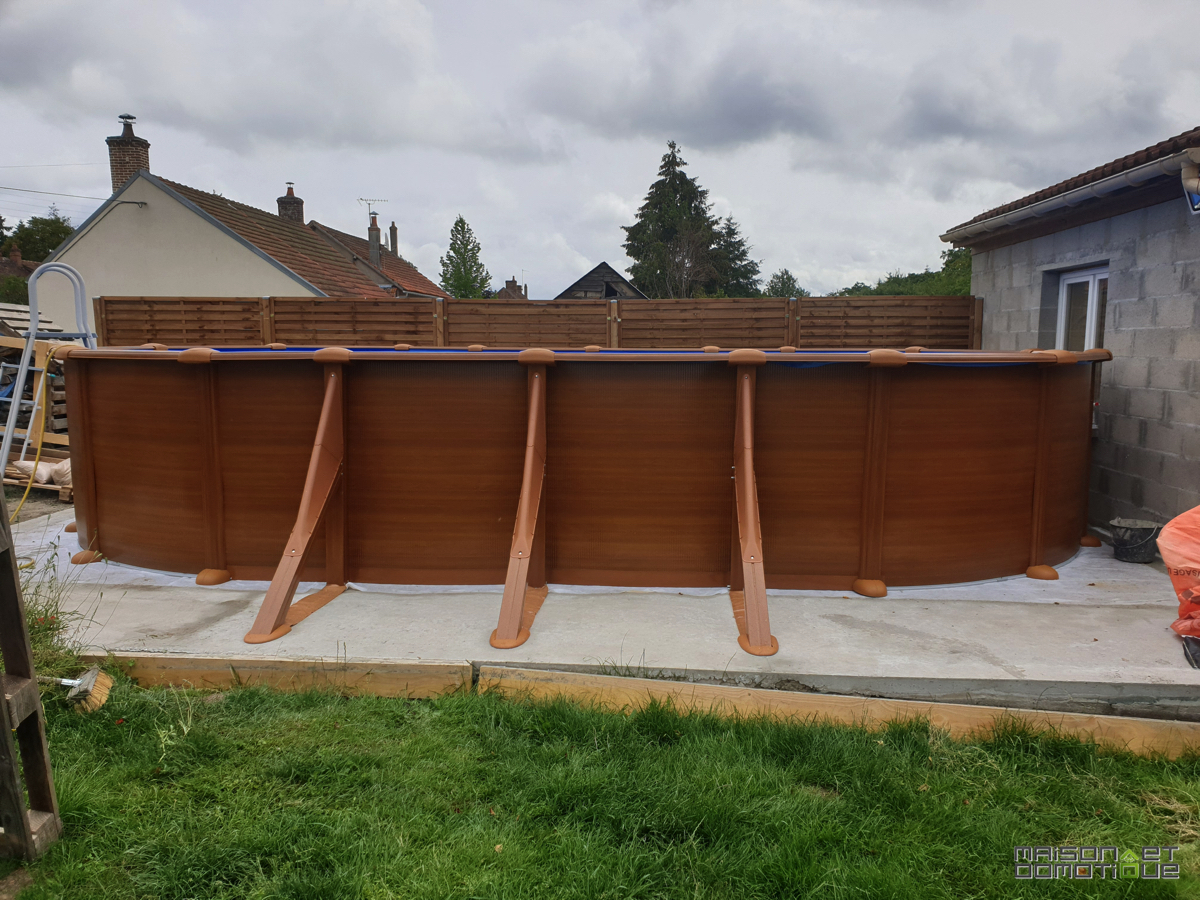

Pour rappel, notre piscine acier Gré mesure 7,30m de long, et dispose de pattes de renfort sur les côtés qui prennent de la place, finalement perdue:

installation piscine acier gre 15

J'ai donc décidé de positionner les panneaux à cet endroit, en constituant comme un “toit”. Quelques chevrons, quelques planches de coffrage, et des vis…

chauffage solaire piscine 1

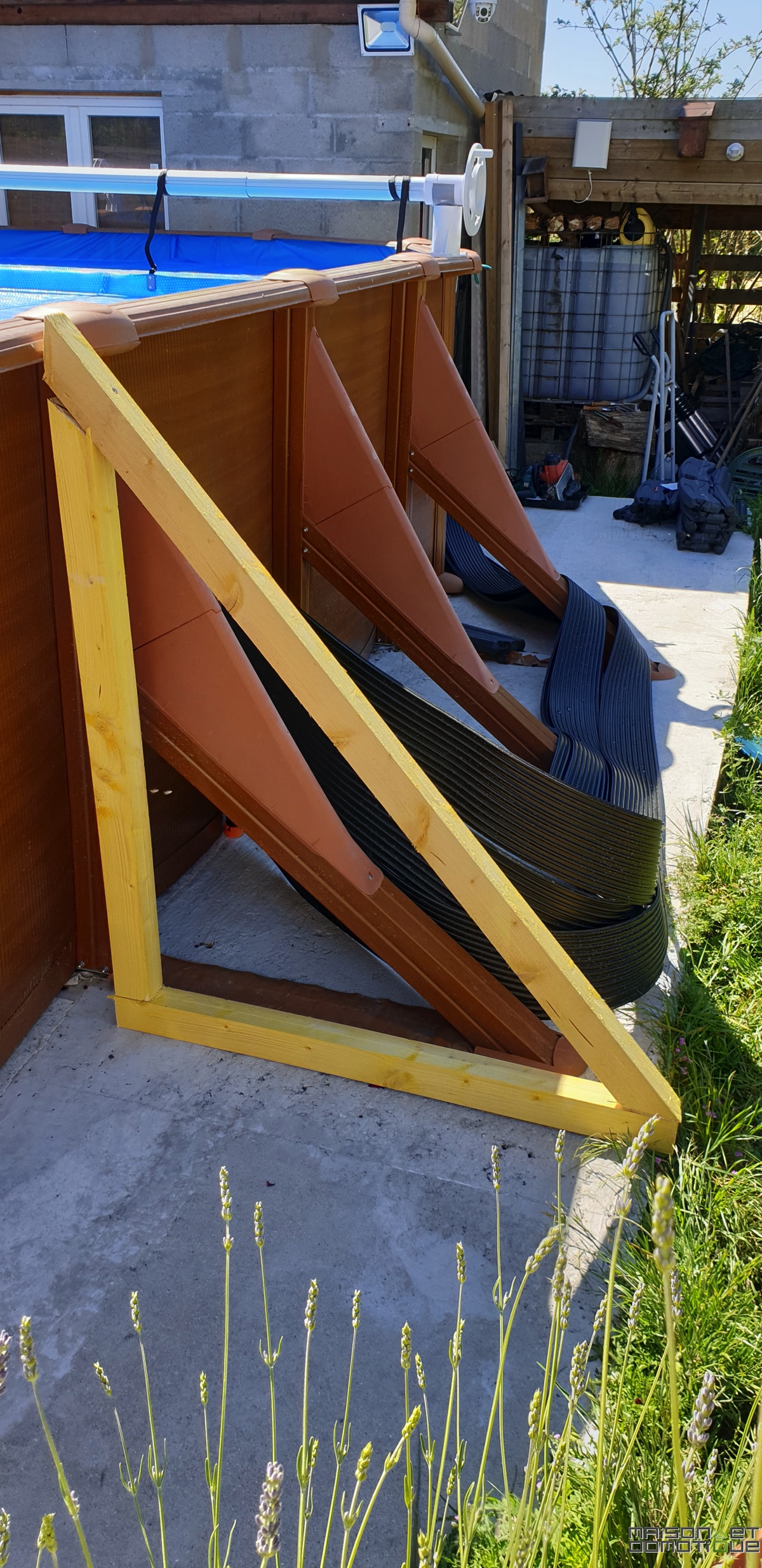

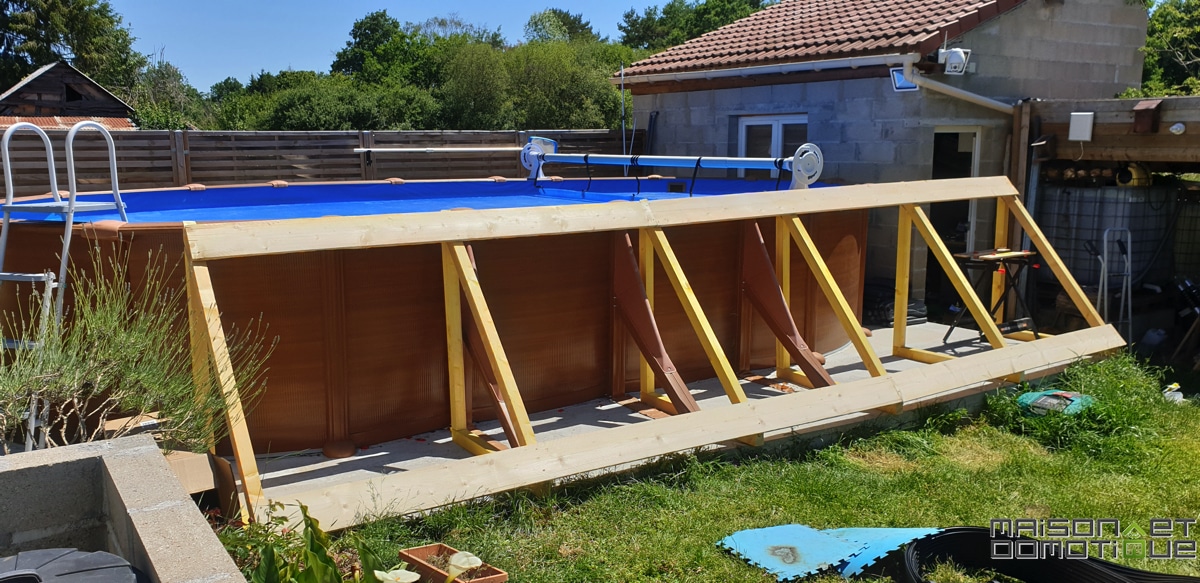

En m'adaptant à la hauteur de la piscine et à la hauteur des panneaux, j'ai donc réalisé 6 supports de ce type, qui viennent donc le long de la piscine:

chauffage solaire piscine 3

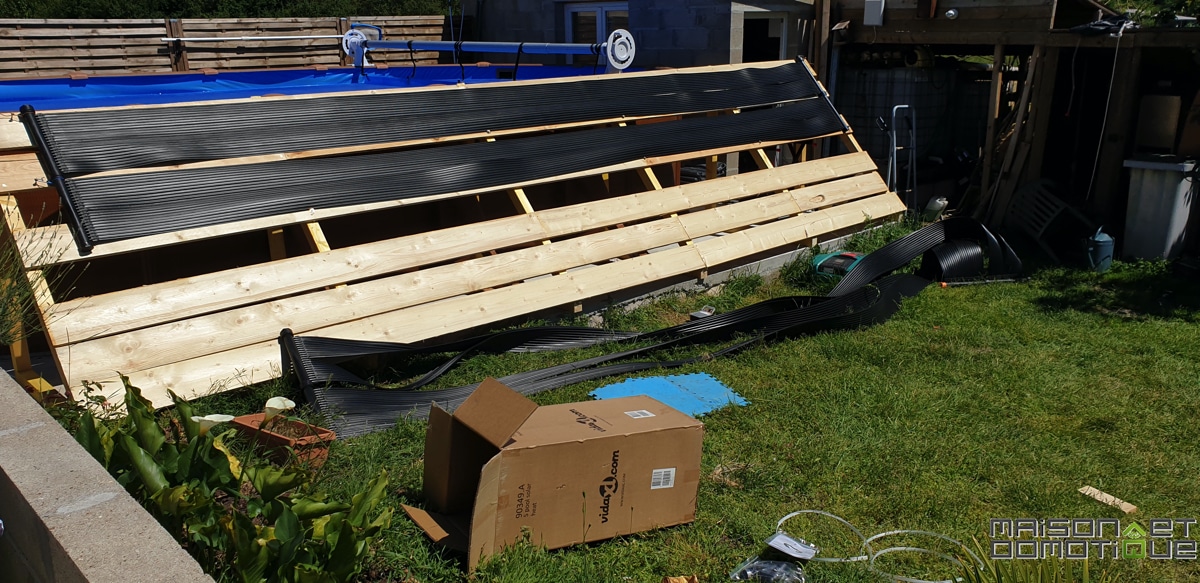

Les planches de coffrage sont ensuite fixées sur le dessus, espacées de façon à venir se positionner sous les “banderolles”:

chauffage solaire piscine 4
chauffage solaire piscine 5

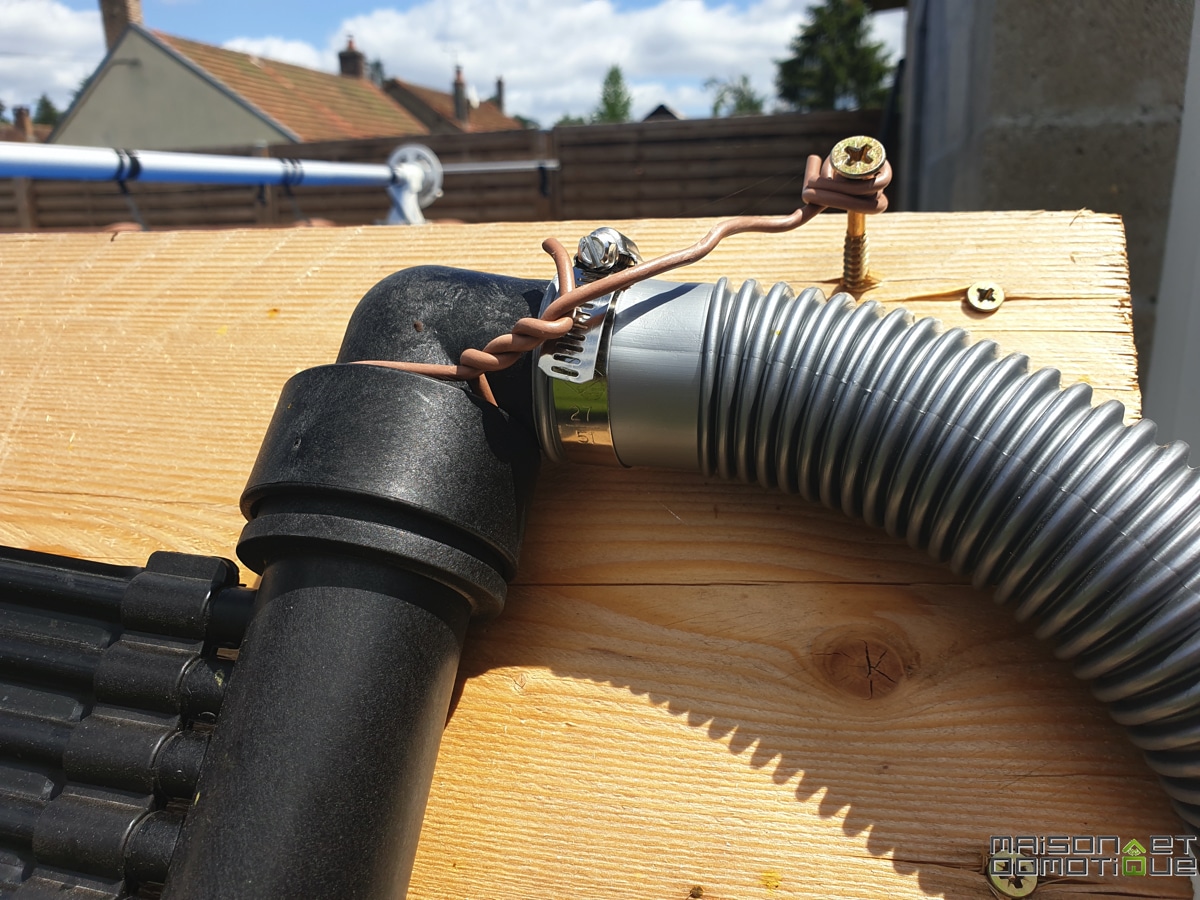

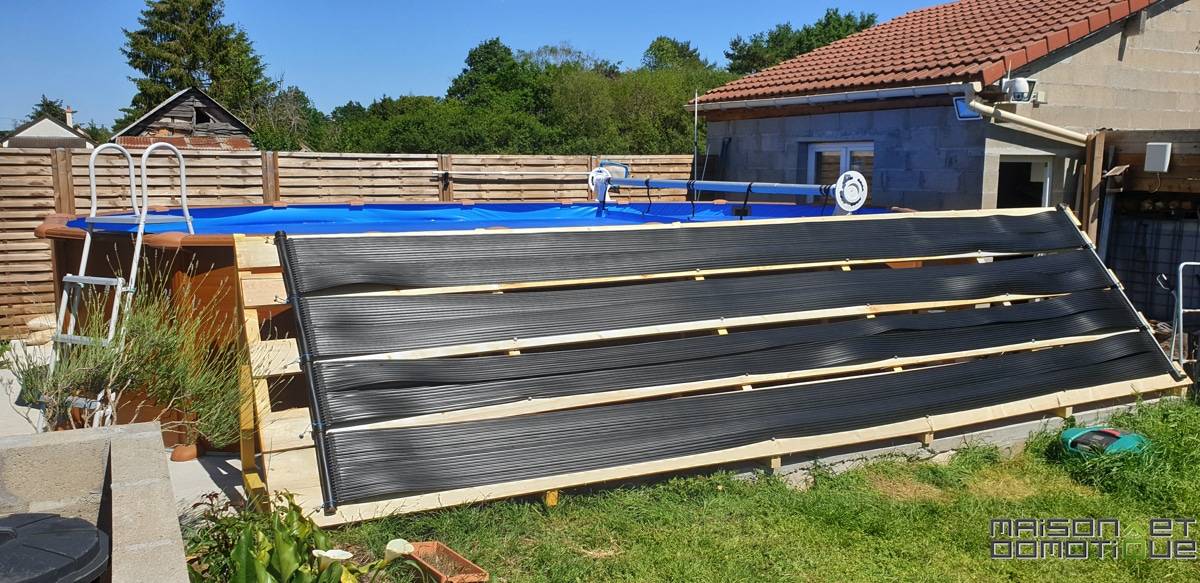

Le plus dur est de fixer ce système de chauffage solaire piscine, car aucune fixation n'est prévue. Les tubes de chaque côté sont donc maintenus par du câble métallique fixé sur les chevrons, en attendant de trouver une meilleure solution.

chauffage solaire piscine 12
chauffage solaire piscine 6

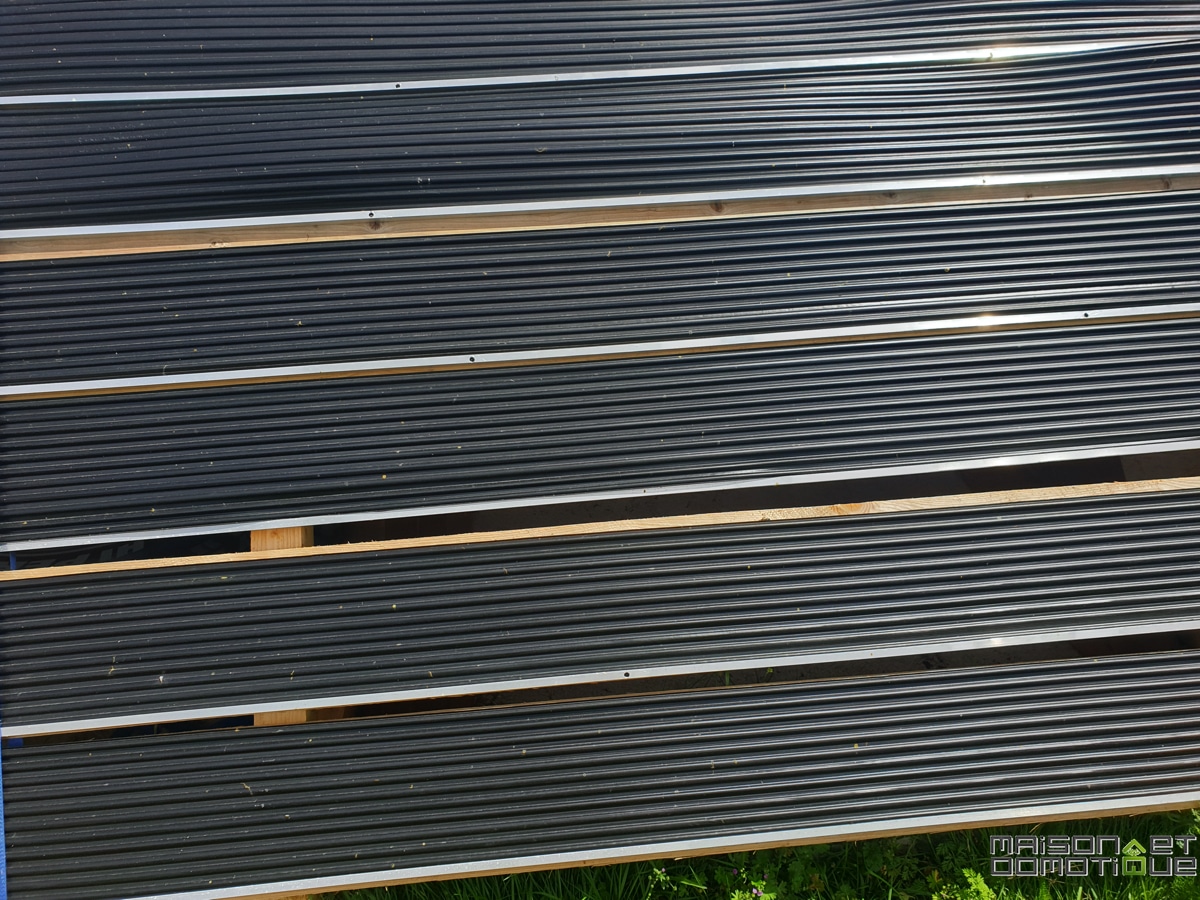

Afin que les panneaux ne se courbent pas n'importe comment, des rails alu ont été fixés sur les planches de coffrage afin que les panneaux viennent reposer à l'intérieur, et restent ainsi bien à l'horizontal. C'est plus esthétique et ca évitera la déformation des panneaux, qui sous l'effet de la chaleur et le poids de l'eau circulant, ont vite fait de plonger:

chauffage solaire piscine 11

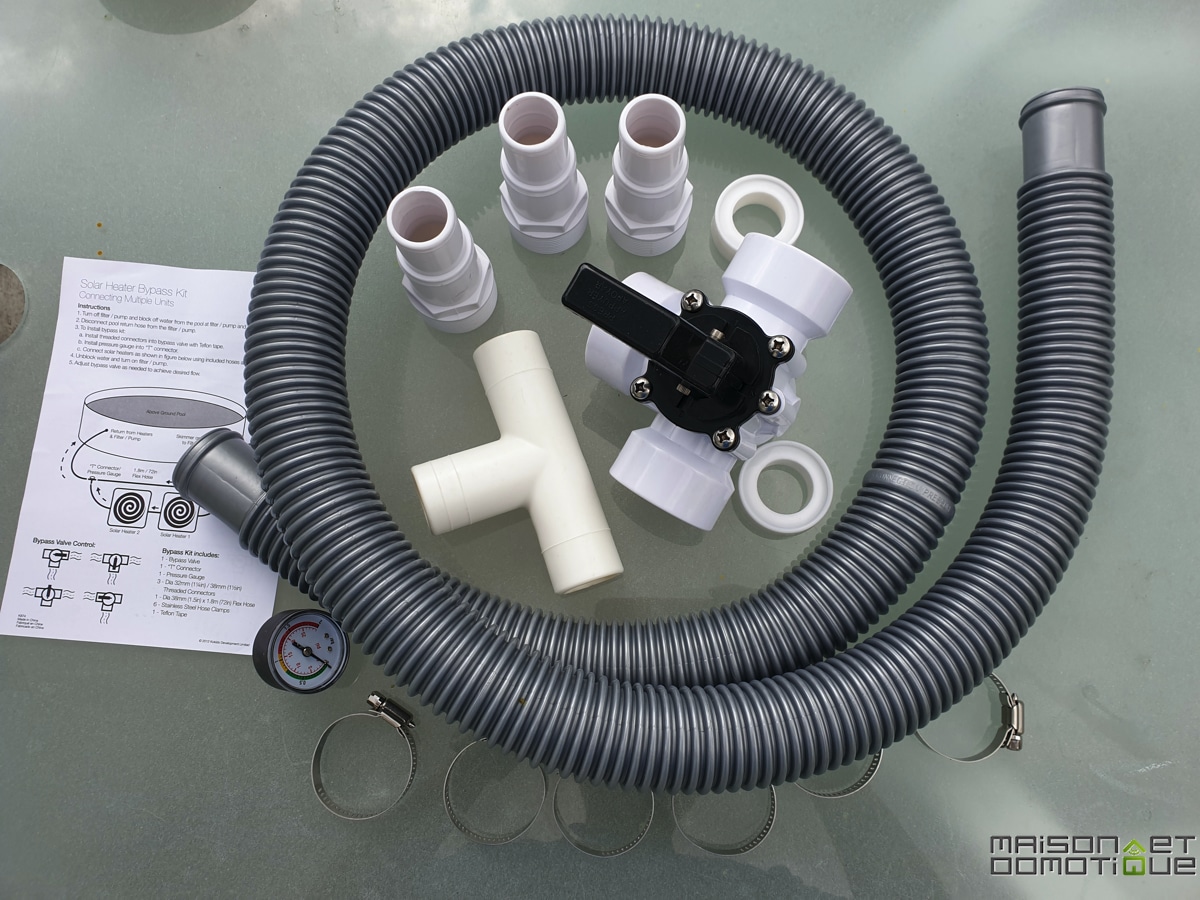

Niveau raccordement, il a fallu trouver un kit bypass pour chauffage (que ce soit solaire, pompe à chaleur, etc. le principe est le même). Ce genre de kit peut vite couter une centaine d'euros. J'ai trouvé un kit complet chez Cash Piscine pour une trentaine d'euros, nous verrons bien la durée de vie:

chauffage solaire piscine 9

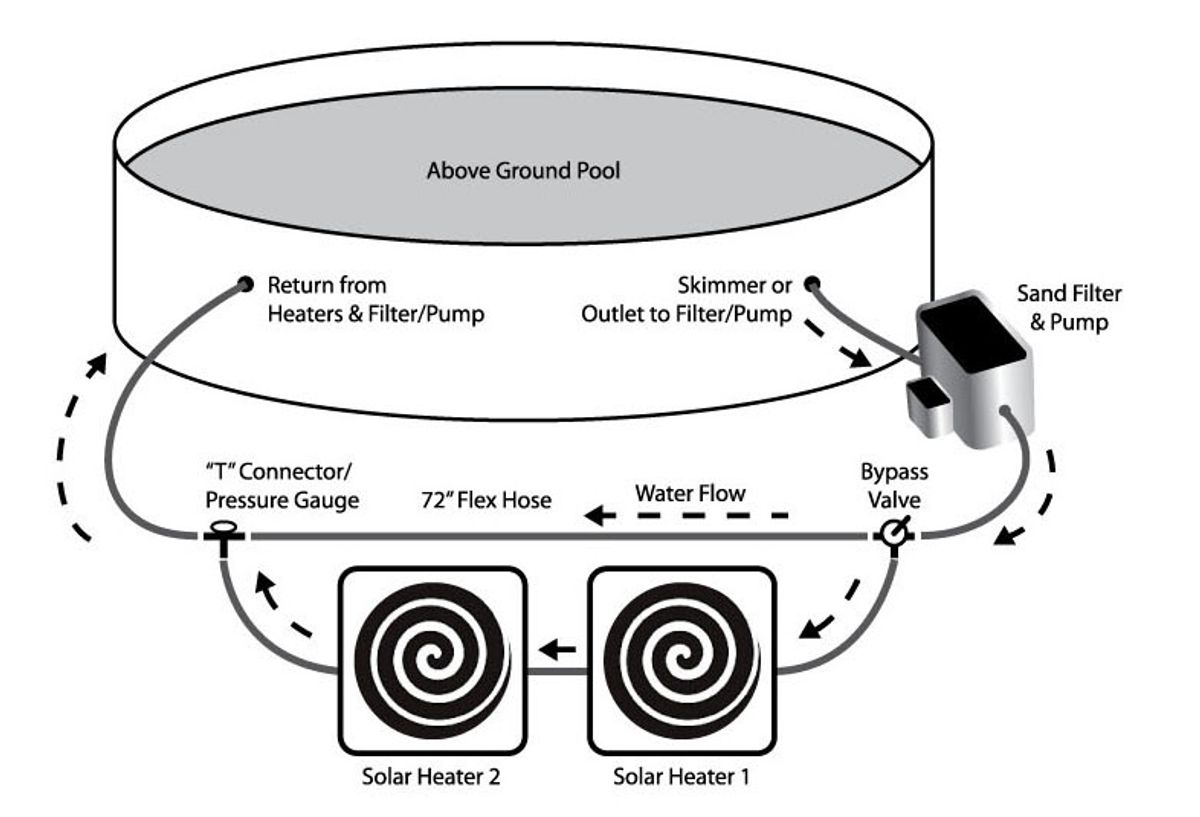

Le principe de branchement est le suivant (les deux “solar heater” étant bien entendu remplacés par notre système solaire):

kit by pass pour chauffage solaire 1

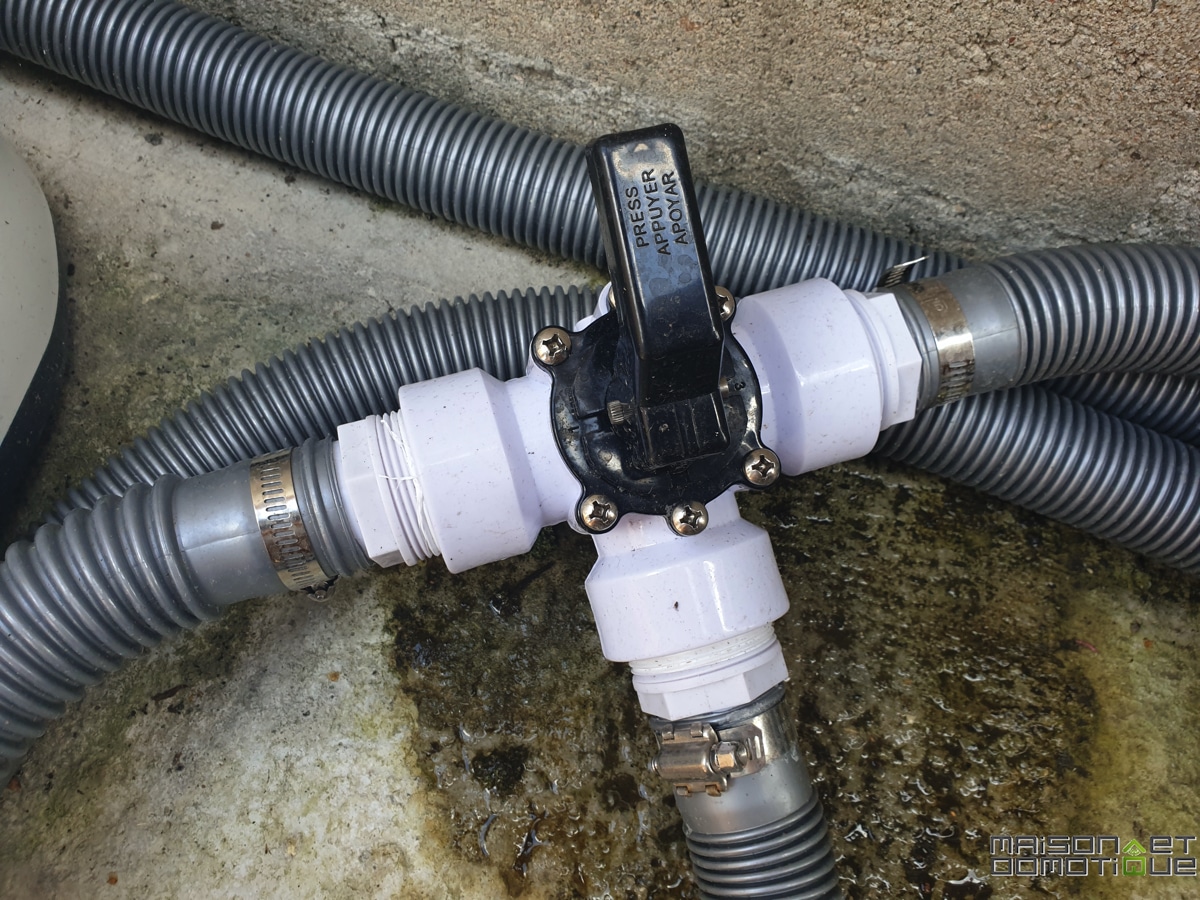

La vanne trois position permet ainsi d'envoyer l'eau de la pompe vers le chauffage solaire, vers la piscine en direct, ou encore vers les deux simultanément, ce qui réduira la pression dans les panneaux (utile si votre pompe est vraiment très puissante).

chauffage solaire piscine 13

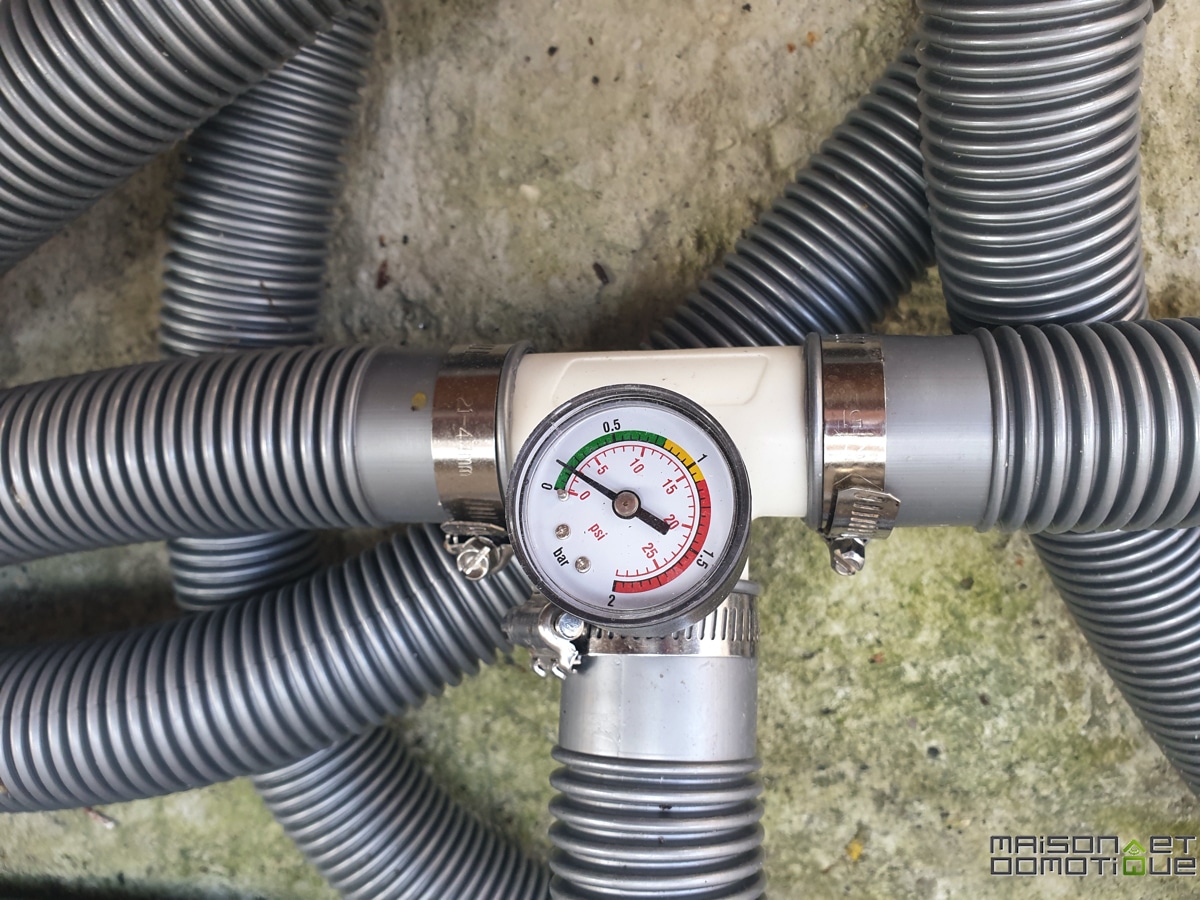

Le “T” juste avant l'entrée vers la piscine permet de vérifier la pression, ce qui est intéressant, étant donné le parcours que l'eau doit suivre à travers le chauffage solaire, une baisse importante de la pression peut se faire sentir.

chauffage solaire piscine 14

III. Utilisation du chauffage solaire piscine

Pour l'utilisation de ce chauffage solaire piscine, une seule chose simple est à savoir: on y fait circuler l'eau quand les panneaux sont exposés au soleil. Sinon, vous risquez non pas de chauffer votre eau, mais au contraire de la refroidir.

Chez moi, cette partie du jardin est exposée plein sud, les panneaux sont donc en plein soleil à partir de midi, jusque 19-20h environ. Durant ce créneau, la vanne est donc positionnée de façon à faire passer l'eau dans le chauffage solaire. En dehors de cette période, je bypasse le chauffage, l'eau circule ainsi uniquement de la pompe vers l'électrolyseur avant de retourner dans la piscine, afin d'assurer le traitement de l'eau.

C'est malheureusement une manipulation à faire manuellement, cette vanne n'étant pas motorisée. Selon les jours et la température, il m'arrive parfois de ne pas changer la position de la vanne si je ne le juge pas utile.

En pratique, le système fonctionne plutôt bien. Bien sûr, pour être efficace il faut du soleil. Mais même avec un ciel un peu voilé, il suffit de mettre les mains sur les panneaux: s'ils sont chauds, c'est qu'il accumulent de la chaleur, on peut donc y faire passer l'eau pour la réchauffer.

Lorsque l'eau circule à l'intérieur, en revanche, les panneaux doivent être froids au toucher, ce qui confirme le bon fonctionnement: en effet, l'eau en passant doit récupérer la chaleur et l'emmener avec elle dans la piscine. C'est le principe du refroidissement liquide ;-)

En mesurant la température en sortie de la piscine (skimmer) et à l'entrée de la piscine (buse de refoulement), j'obtiens une différence de température allant de 2 à 5°, selon la météo. Après, il faut le temps de réchauffer tout de même les 30m3…

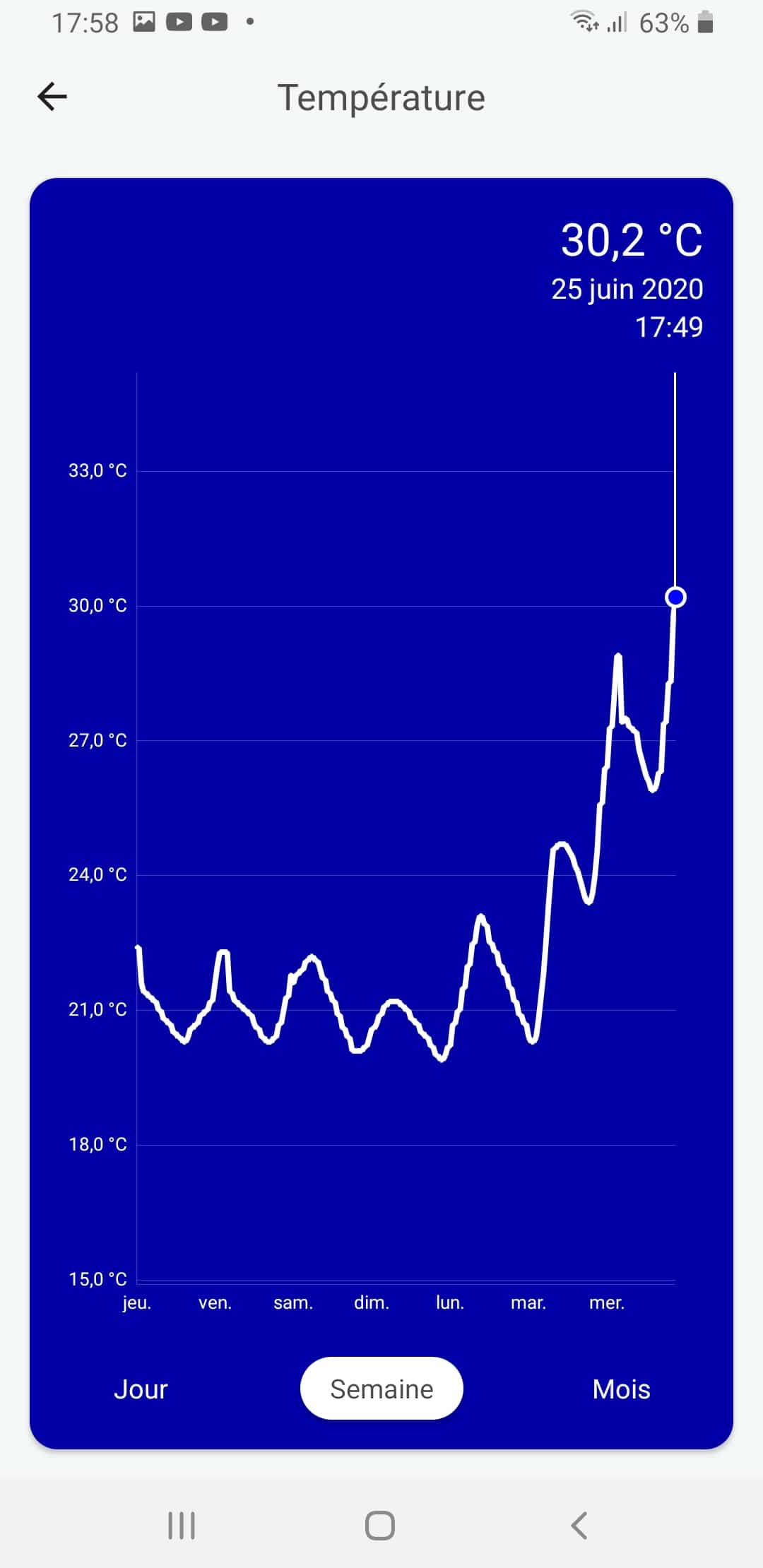

Lorsque j'ai mis en fonctionnement ce chauffage solaire, l'eau de la piscine était à 19°: une température basse, du fait que j'avais refait le niveau de la piscine la veille avec de l'eau froide du réseau. En deux journées bien ensoleillées (en région Centre, près d'Orléans), l'eau avait pris 10°, atteignant les 30°:

screenshot 20200625 175833 blueriiot

Bien sûr, comme il s'agit d'une piscine hors sol, une petite baisse de température se fait sentir la nuit (malgré la bâche à bulles posée dès qu'on n'utilise plus la piscine). Mais une fois montée en température, si on veille à mettre le chauffage solaire en fonctionnement quand il le faut, on maintient la température entre 26 et 30° sans trop de problème, même après plusieurs jours couverts comme ca a été le cas la semaine dernière.

On peut donc dire que la mission est remplie !

IV. Conclusion

Je ne savais pas trop à quoi m'attendre avec ce système de chauffage solaire, car les données des constructeurs sont assez peu précises. Evidemment, l'efficacité dépend du volume d'eau, de la surface des panneaux solaires, de la météo, etc.

Ici, le résultat est plutôt convainquant, et sentir l'eau chaude sortir de la buse de refoulement confirme le bon fonctionnement des panneaux: la différence de température est flagrante ! En mettant en fonctionnement le chauffage solaire au bon moment, on arrive ainsi à maintenir une température agréable tout au long de la saison. Depuis cette mise en place, il nous est déjà arrivés de nous baigner dans une eau à 27°, alors que la température de l'air à l'extérieur était à peine à 20°. Un vrai plaisir, surtout quand on sait que cela ne coute pas un centime en énergie :p

Il y a bien sûr l'investissement de base: ici le système de chauffage solaire piscine nous a couté 266€ (il a malheureusement pris 100€ de plus depuis notre achat, sans doute l'effet de la pleine saison :/), auxquels nous avons ajouté 31€ de kit bypass, 30€ de tuyau (les panneaux étant éloignés de la pompe), et une petite centaine d'euros pour le bois et les vis. Soit un cout total d'environ 400€. Mais ensuite, plus aucune dépense de fonctionnement :)

Il restera maintenant à voir sa durée de vie. Le fabricant indique qu'il suffit de le vidanger l'hiver et qu'il peut rester ainsi installé toute l'année. Ca reste de la matière plastique et caoutchouc, avec les UV, changements de température, etc. je ne sais pas comment cela réagira. Je les renterais peut être quand même cet hiver.

Le seul vrai point noir de ce système, c'est la place qu'il occupe. Dans le cas de ce modèle, il faut prévoir près de 9M2, ce qui n'est pas négligeable. J'ai pu réduire la place occupée en montant une structure le long de la piscine, ce qui permet d'utiliser de l'espace qui était déjà perdu en grande partie. Mais l'esthétique ne conviendra pas à tout le monde. De notre côté, la température agréable de l'eau et l'absence de surcout électrique viennent compenser cette esthétique, dont on s'est finalement vite habitué. Il ne restera qu'à teinter le bois de la structure pour être raccord avec la couleur de la piscine ;-)

Si vous avez d'autres expériences de chauffage solaire pour piscine, n'hésitez pas à nous en faire part dans les commentaires ! Il existe en effet de nombreux systèmes sur le marché, et difficile de s'en faire une idée sans avoir testé.

Pour information, cet article peut contenir des liens affiliés, sans aucun impact sur ce que vous gagnez vous même ou le prix que vous pouvez payer pour le produit. Passer par ce lien vous permet de me remercier pour le travail effectué sur le blog chaque jour, et d'aider à couvrir les dépenses du site (hébergement, frais de port pour les concours, etc.). Ca ne vous coute rien, mais ca m'aide beaucoup ! Merci donc à ceux qui joueront le jeu !

Inscrivez vous à notre newsletter !

Ne ratez plus aucun article, test de produit ou guide, grâce à un mail dans votre boite chaque vendredi !

Tags :

2 Commentaires
  1. Bonjour,
    Sur un systeme a peu pres identique, j’ai rajouté un capteur de temperature sous les tuyaux du systeme solaire et un module on/off domotique sur la pompe.

    Lorsque la temperature de l’eau dans les tuyaux a 7 deg d’ecart avec l’eau de la piscine, la pompe du systeme solaire se met en route jusqu’au moment ou il n’y a pu que 1 deg d’ecart.

    A ce moment la, la pompe s’arrete. Les tuyaux chauffent et cela reparte pour un tour.

    Le systeme devient automatique.
    Le tout a été fait avec un systeme knx (module tor qui commande le relais de la pompe, 2 capteurs de temperature (piscine et tuyaux solaire) et un module logique.

    Bonne journée

  2. Excellent reportage !
    Pour notre par, nous avons installé des capteurs de la marque Sunvalue du fabricant Magen. Ils sont garantis 10 ans et fonctionnent sur le même principe. Principal avantage, ils sont beaucoup plus robustes et existent en 3 dimensions.
    Bonne journée
    Sandra
