Piloter ses lampes leds Dioder Ikea en Z-Wave

18

Lorsque Fibaro a sorti son nouveau module Z-Wave RGB, je vous avais présenté son utilisation avec un bandeau lumineux à leds. Mais l’utilisation de ce module ne se limite pas à ces seuls bandeaux.Aujourd’hui je vous en propose une autre démonstration.

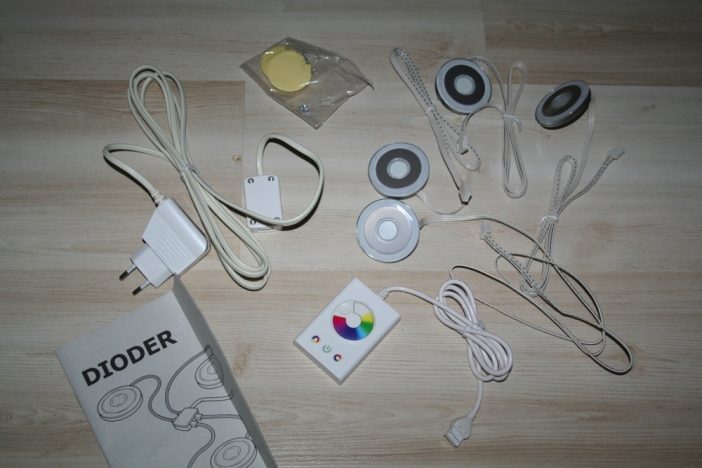

Venant de changer mes meubles de séjour par de très modernes meubles Ikea, j’ai bien sûr pensé à l’ajout de luminaires, notamment pour éclairer les vitrines. Pour cela, j’ai opté pour les éclairages à base de leds du même magasin, qui possède la gamme « Dioder« . Cette gamme d’éclairage regroupe à la fois des réglettes à led blanches, ou de couleur. Une autre présentation existe également sous forme de petits spots ronds. C’est ce dernier modèle que nous avons choisi:



ikea_dioder_fibaro_5

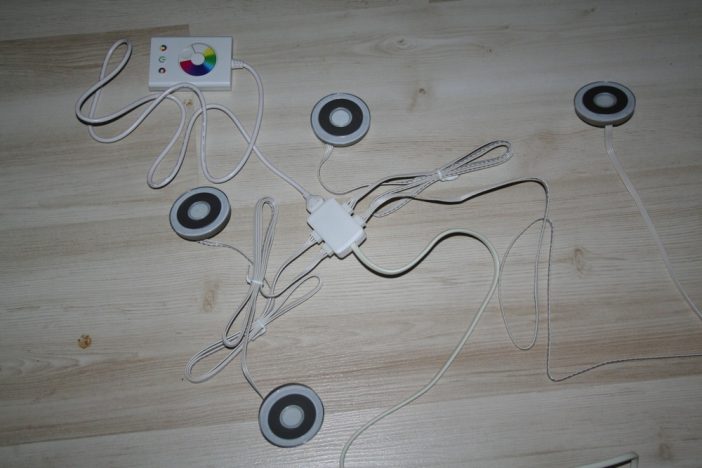

Ce kit coute 39.95€ et intègre 4 « spots ». Il est en fait constitué  d’un petit boitier central, relié à l’alimentation, de 4 « disques » RGB avec chacun 1m de cable, qui viennent se brancher de chaque côté du boitier central, et d’une télécommande qui vient elle aussi se brancher sur le boitier central:



ikea_dioder_fibaro_6



La télécommande permet bien sûr d’allumer et éteindre les spots, mais également de changer la couleur, et de lancer quelques animations (fondu de couleurs enchainées, etc…). A noter que les 4 spots adapteront le même comportement simultanément.

Le nécessaire est également fourni pour fixer les spots: petites vis ou collant double face, selon si on fixe les spots à l’horizontale ou à la verticale.



Fixés dans une vitrine

Fixés dans une vitrine



Et également sous les meubles hauts

Et également sous les meubles hauts



Le kit en lui même fonctionne plutot bien, mais mon but était de l’intégrer au système domotique. La télécommande est sympa, mais avec 5 vitrines, et donc 5 kits, cela m’obligerait à gérer chaque télécommande indépendamment. Et puis je voulais que cet éclairage d’ambiance se gère tout seul, en fonction de scénarios pré programmés (sinon on risquerait de ne jamais les utiliser s’il faut penser à les allumer soit même…).

L’idée a donc été de remplacer la télécommande fournie par la notre, qui sera matérialisée par un  module Z-Wave Fibaro RGB.

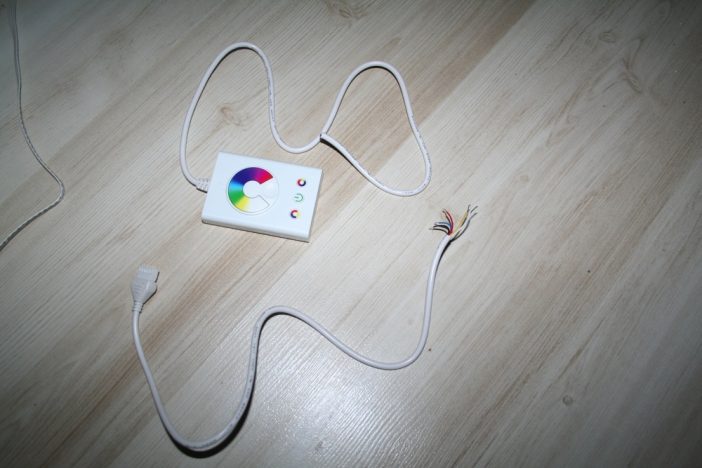

Première opération: simplement couper le cable de la télécommande à la longueur qu’on souhaite, et dénuder les 5 fils présents à l’intérieur, du côté de la prise (c’est le morceau que nous utiliserons, la télécommande ne nous sera pas utile):



ikea_dioder_fibaro_7

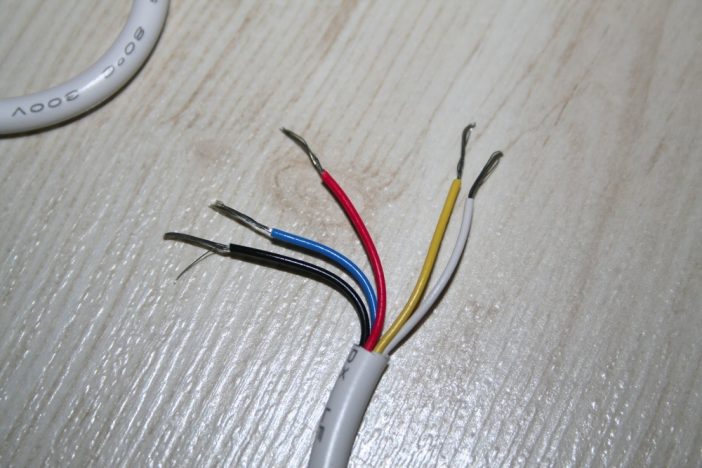

Gros plan sur les fils:



ikea_dioder_fibaro_8



Le cablage n’est pas très compliqué, il fallait juste trouver la correspondance:

  • noir: phase
  • bleu: masse
  • rouge: couleur rouge
  • blanc: couleur verte
  • jaune: couleur bleue

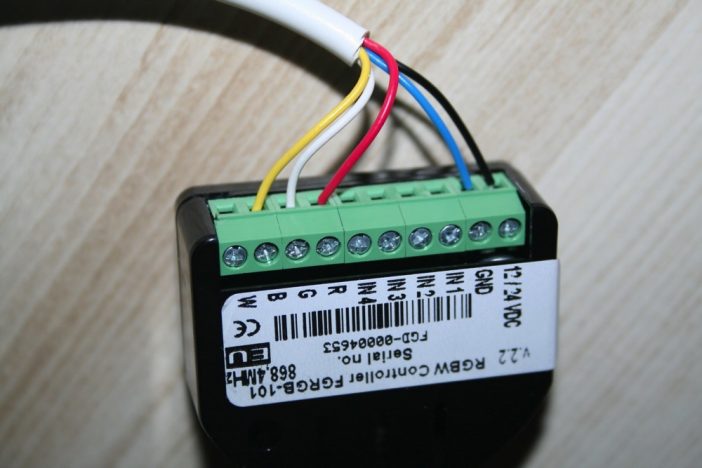

Sachant cela, il suffit de raccorder notre cable au module Fibaro RGB de cette facon:



ikea_dioder_fibaro_9

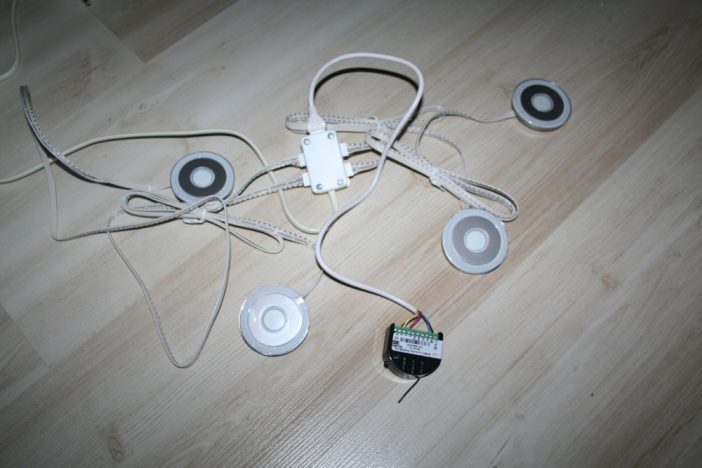

Voilà le montage final:



ikea_dioder_fibaro_10



Il n’y a plus qu’à brancher et intégrer le module Fibaro à la box, ici la HC2 de Fibaro, qui est la box gérant le mieux à ce jour ces éclairages.

Une fois le module inclue sur la box, on obtient un module générique:



ikea_dioder_fibaro_1



Il faut se rendre dans sa configuration et sélectionner le type d’utilisation qu’on souhaite, ici RGB Device:



ikea_dioder_fibaro_2



On enregistre la nouvelle configuration, et tout de suite on obtient un affichage beaucoup plus parlant:



ikea_dioder_fibaro_3



A partir de là on peut définir des couleurs favorites, qu’on pourra lancer d’un simple « clic », ou des scènes complètes (certaines sont pré configurées, comme le vacillement d’une flamme, le gyrophare de la police, etc…). On peut apercevoir ces différents choix sur l’interface de la box:



ikea_dioder_fibaro_4



Petit apercu en vidéo:





Le résultat est plutôt sympa !  La puissance lumineuse n’est pas énorme (4w), mais elles ne sont pas destinées non plus à éclairer une pièce, simplement à créer une ambiance, notamment en éclairant une vitrine. J’en ai aujourd’hui 4 installées dans le séjour, deux côté salle à manger et deux côté salon, que je peux donc piloter individuellement pour créer les ambiances que je souhaite, ou me signaler certains évènements. J’utilise par exemple le script Lua de Krikroff, qui permet de lancer une ambiance pré programmée sur une vitrine (ou toutes, comme on souhaite) s’il fait nuit et que quelqu’un est au portillon dehors:



--[[
%% properties
69 value
69 armed
Jour_Nuit
%% globals
--]]

--Quand detecteur de mouvement rue est en alerte et armed
local startSource = fibaro:getSourceTrigger();
if (
 ( (tonumber(fibaro:getValue(69, "value")) > 0 and tonumber(fibaro:getValue(69, "armed")) > 0) )
--Et uniquement si il fait nuit (variable sur la semaine + coucher du soleil)
--S'il fait jour aucune raison d'allumer les leds car je ne suis pas devant la TV
and
 ( fibaro:getGlobalValue("Jour_Nuit") == "Nuit" )
--Alors allumer les led du meuble TV
and
 ( tonumber(fibaro:getValue(90, "value")) > 0 )
or
startSource["type"] == "other"
)
then
fibaro:call(90, "turnOn");

--Si un programme led est actif
local currentProgramID = tonumber(fibaro:getValue(90, "currentProgramID"));

if (currentProgramID > 0) then
--stoper le prog en cours
fibaro:call(90, "turnOff");

--lancer le programme ALERTE 7
fibaro:call(90, "startProgram", "7");

--Passer en lunimosite maximal 100
fibaro:call(90, "setValue", "100");

--Fait une pause de 10 secondes
fibaro:sleep(10000);

--apres 10 secondes, relancer le programme precedent
fibaro:call(90, "startProgram", currentProgramID);
else

--get last color
local colorSet = fibaro:getValue(90, "lastColorSet");
--set old color
local RGBWTable= {};
local i = 1;

for value in string.gmatch(colorSet,"(%d+)") do
RGBWTable[i]= value;
i = i + 1;
end
-- lance le prog ALERTE !!!!
fibaro:call(90, "startProgram", "7");
fibaro:sleep(10000);
-- apres 10 secondes, relance la couleur fixe
--fibaro:call(90, "stopProgram", "7"); -- pas utile mais a activer si probleme de changement de couleur
fibaro:call(90, "setColor", RGBWTable[1], RGBWTable[2], RGBWTable[3], RGBWTable[4]);
end
end



Mais je pourrai tout aussi bien m’en servir pour me signaler la météo de la journée quand je me lève le matin, par un jeu de couleurs, comme l’a fait Olivier pour son « armoire météo ». Les utilisations sont sont limites !

La seule limite est en fait le cout de cette installation: 39€ pour les Dioder + 59€ pour le module Fibaro, ce qui nous fait près de 100€ l’ensemble. Bon, à relativiser par rapport au prix des meubles, puisque dans notre cas nous changions tous nos meubles, nous avions intégré le prix de l’éclairage au budget ;-) Voilà, je sais que certains attendaient ces petites explications avec impatience, j’espère que cela leur donnera des idées ;-)

Partager

18 commentaires

  1. Hello ; un grand merci pour ton article !

    C’est ce que je cherche exactement mais avec un petit « plus » , peux-tu me dire , avant que je me lance dans l’achat , si il est possible de configurer la Fibaro avec la musique jouée ?

    1 –> Musique calme –> Couleur douce et chaude
    2 –> Musique « techno » –> Comme la fonction « gyrophare » multicouleur ?

    Merci à toi !

  2. J’utilise également les led ikea avec un module fibaro RGBW.

    Pour ceux que ça intéresse, voici 2 utilisations sympathiques:

    1) Lorsque j’allume la lumière de la chambre, le bandeau led s’allume automatiquement.

    2) J’ai raccordé de la même manière les fils au module, mais j’ai également relié les 3 entrées IN1/2/3 aux 3 fils correspondants de la télécommande du kit ikea.

    Avec la règle suivante:
    Lorsqu’un détecteur de mouvement est activé, il met la variable « dodo » sur 0.

    Quand j’appuie 3 fois sur le bouton central de la télécommande ikea (je ne sais pas pourquoi il faut appuyer rapidement 3 fois, et pas seulement une mais ce n’est pas très dérangeant…), cela éteint le bandeau led ainsi que la lumière de la chambre et met la variable « dodo » = 1.
    Si au bout de 3 minutes la variable « dodo » est toujours = 1 (c’est qu’il n’y a pas eu de mouvement dans l’appartement entre temps), alors cela éteint toutes les lumières et la tv si elle est allumée.

    Ca transforme la télécommande filaire en télécommande zwave ^^

    Je précise que j’utilise une zipabox

  3. Très sympatique !

    Quelqu’un à tester avec la Vera lite? Le module controle RGB est correct ?

    Est ce qu’il est possible de brancher 2 dioder différents sur le même module (j’ai 2 vitrines cote à cote), l’histoire de ne pas avoir à payer 2 modules?

  4. Arnaud de TAURIAC le

    Bonjour,

    Savez vous si il est possible de brancher le modules, et de garder le telecommande ?

    Cela permettrai de pouvoir inclure le ruban (ou spot) à la domotique, tout en gardant un pilotage local (sans passage par la box)

    En effet, il peut être interresant de pouvoir, sans passer par une tablette, ou autre, activer ou couper l’éclairage.

    j’ai vu sur Youtube (http://www.youtube.com/watch?v=7psT8c5r3zIque ) que ça semble être possible, je ne vois pas bien le montage.

    Merci

  5. Arnaud de TAURIAC le

    Effectivement, c’est pas donnée chez IKEA, mais c’était pour l’exemple.
    Pas mal en effet, je vais regarder ça. Après je n’ai pas encore le module, j’attend une commande groupé pour faire un nouveau plein de module :-) et en installer un peu chez mes parents (petits nouveaux en domotique :-) ) et ça commence a les intéresser, seul point pénible….le neutre !!! pour les différents modules,

  6. Et bien j’utilise la commande filaire du kit ikea.
    1 appui sur le bouton central pour l’allumer, il est possible de modifier la couleur avec la roue
    3 appuis sur le bouton central pour l’éteindre

  7. vous me dites que vous pouvez allumer et éteindre les lumières à LED (par le button central de la commande) connectant seulement la commande d’origine aux bornes IN 1/2/3 ?

  8. Hello, tout d’abord désolé pour le déterrage de commentaires. Je suis tombé sur cet article via une recherche et il m’a donné envie de me lancer dans une installation de ce type, mais étant néophyte en la matière j’ai une petite question à propos du module Fibaro : fonctionne-t-il de manière autonome ou a-t-on obligatoirement besoin d’une box ? Si réponse A quelle app serait à recommander pour iOS ?

    Merci d’avance pour l’éclairage (hihi !)
