Mini tuto: Piloter ses volets Somfy avec sa box Jeedom

Ceux qui me suivent depuis longtemps le savent: lors de ma construction, j'avais évité avec précaution les volets Somfy sans fil, pour la simple raison qu'à l'époque ils étaient très difficiles à piloter avec autre chose que du matériel Somfy. Aujourd'hui heureusement cela a beaucoup évolué, et il est possible de piloter ses volets Somfy RTS avec le Rfxcom notamment. Ce petit boitier Usb est compatible avec de nombreuses solutions domotiques, dont l'eedomus, mais également Jeedom. En plus de pouvoir recevoir les données de ses capteurs Oregon Scientific ou encore piloter ses prises Chacon, le RfxtrxE permet de piloter très simplement ses volets Somfy. N'étant pas équipé moi même, j'ai profité de la mise en place de Jeedom chez notre ami Max pour vous en faire un petit guide.

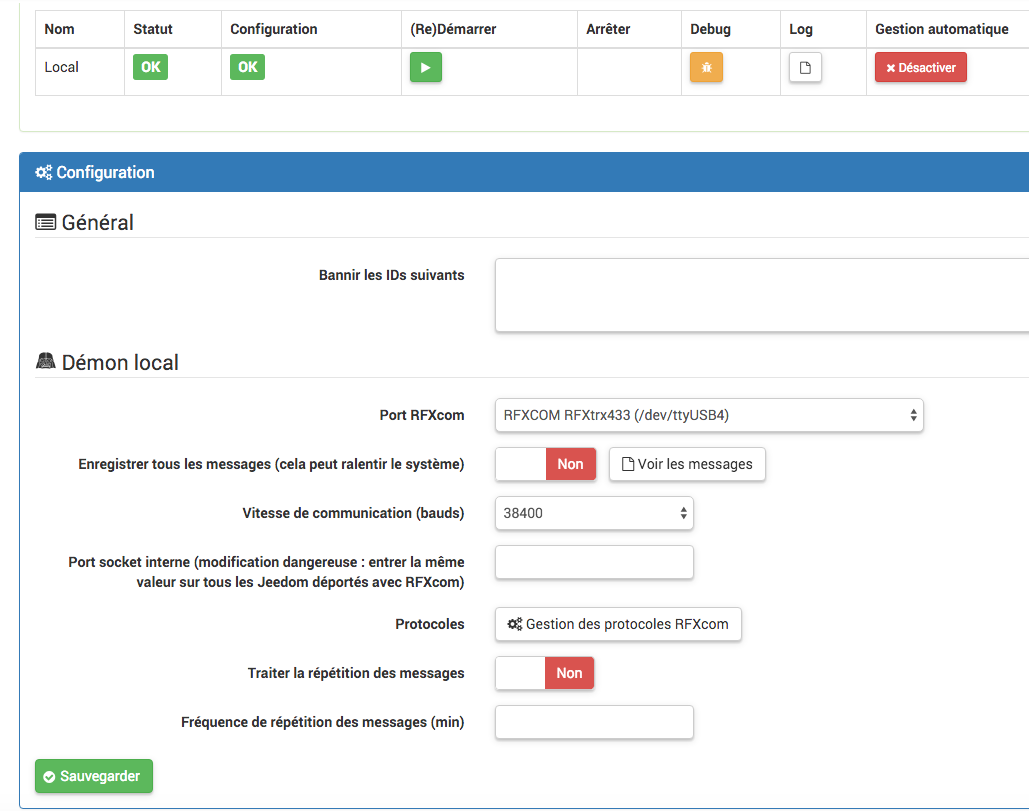

Pour fonctionner, il vous faudra bien évidemment un RfxtrxE branché en Usb sur votre Jeedom, ainsi que le plugin Rfxcom de Jeedom pour le reconnaitre. Rien de très difficile dans sa configuration, il suffit d'indiquer son port:

config_rfxcom

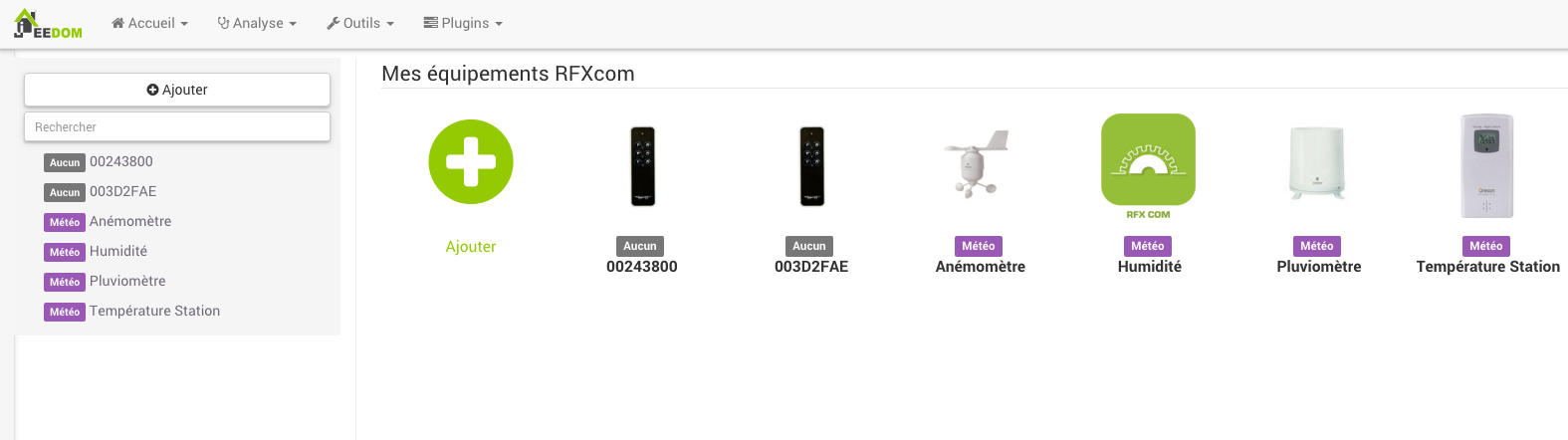

Une fois tout ceci enregistré, rendez vous dans Plugins, Protocoles Domotiques, et Rfxcom:

jeedom_somfy_1

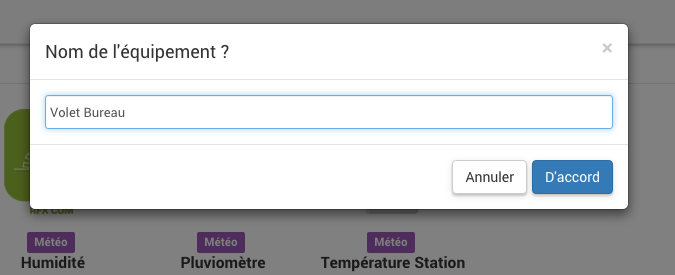

Ajoutez un nouvel équipement, et donnez lui le nom que vous souhaitez:

jeedom_somfy_2

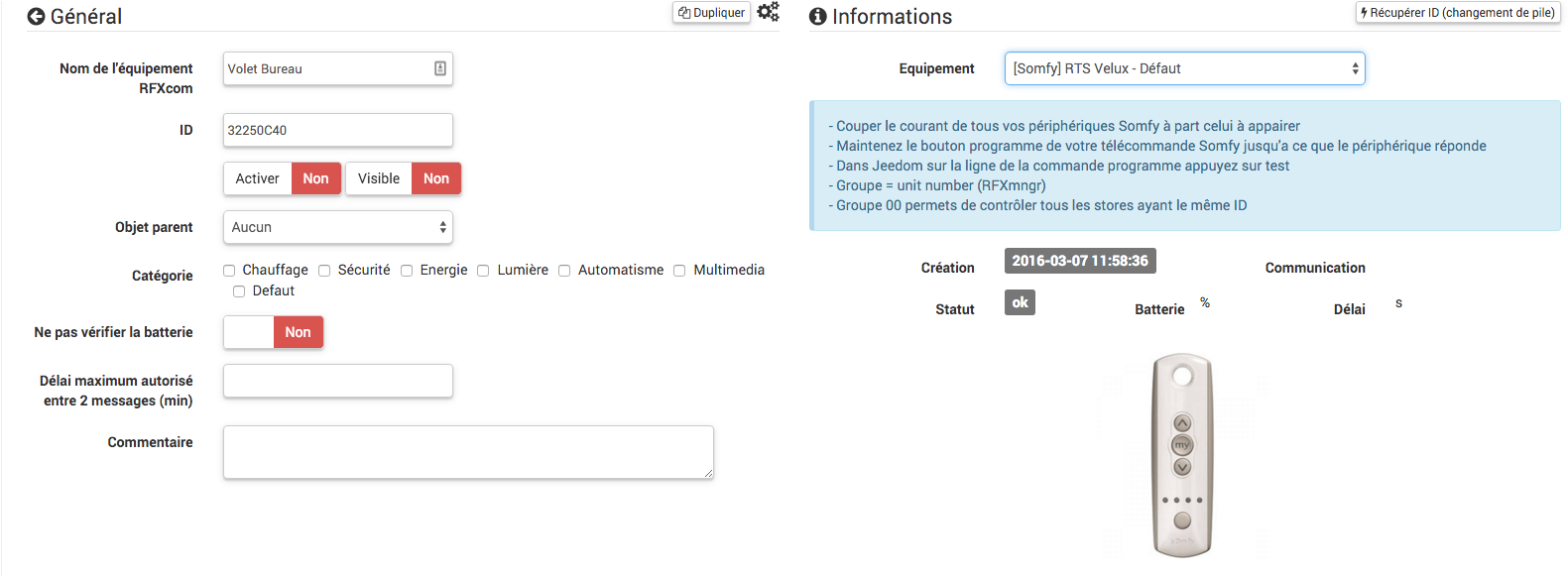

Là, dans la liste déroulante à droite pour sélectionner l'équipement, choisissez “Somfy RTS Velux – Defaut”. Activez l'équipement, rendez le visible, et affectez le à la pièce que vous voulez:

jeedom_somfy_7

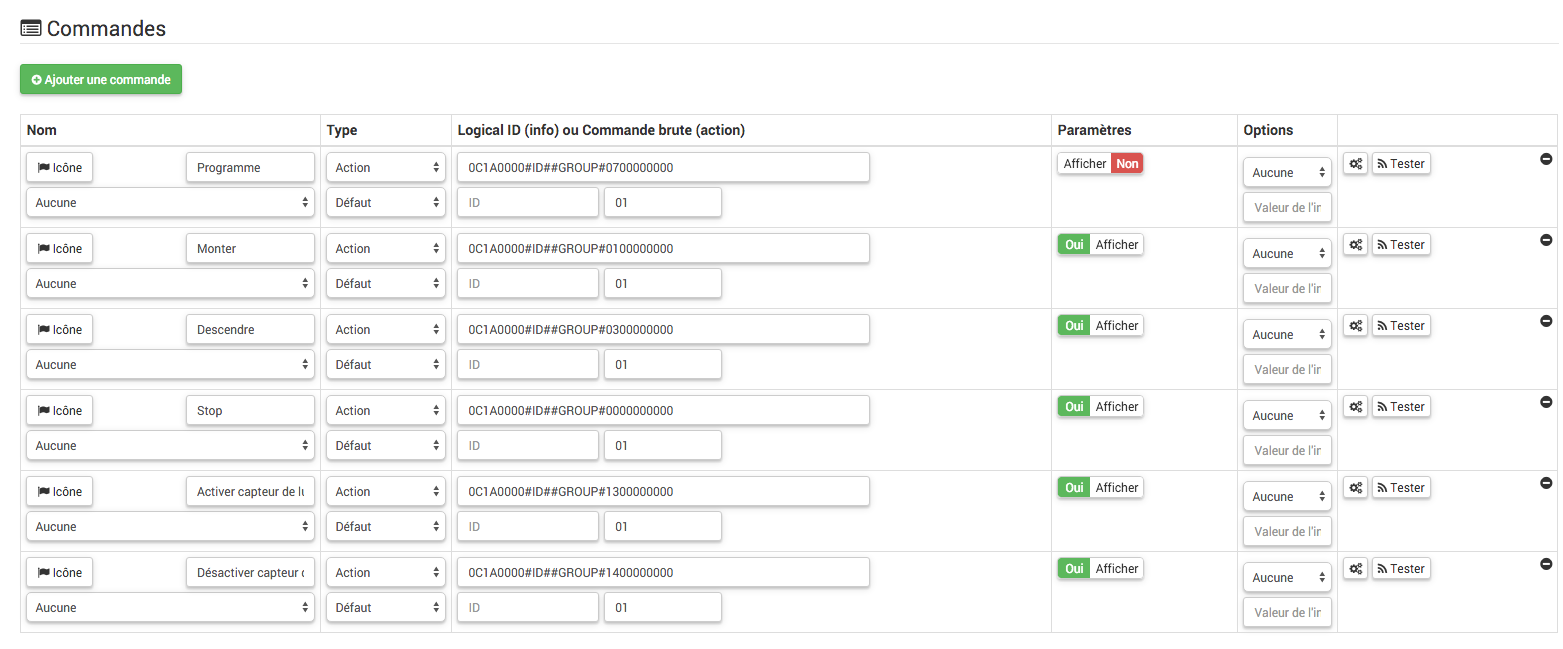

Enregistrez: les commandes sont créées automatiquement. Les deux dernières commandes ne sont pas nécessaires, vous pouvez les cacher ou carrément les supprimer.

jeedom_somfy_6

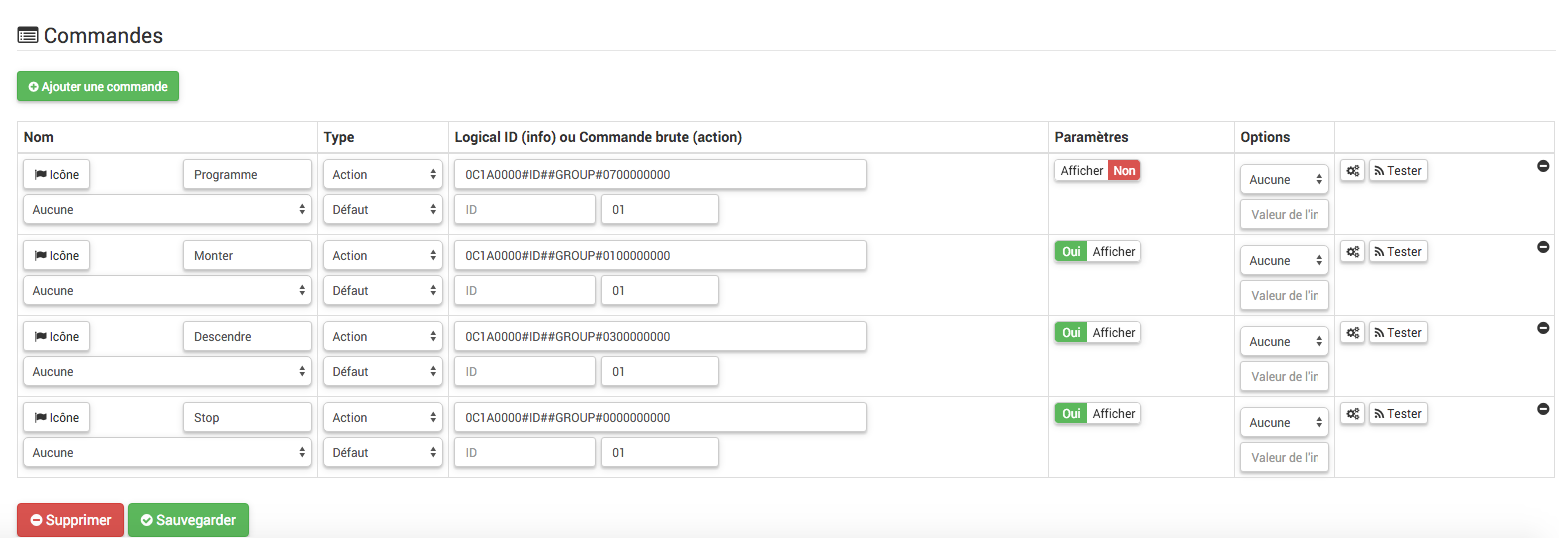

Nous n'avons besoin que de Programme, Monter, Descendre, et Stop:

A lire également:
Piloter son chauffe eau électrique à l'aide d'un Shelly Smart Relay (avec possible intégration à Jeedom !)

jeedom_somfy_4

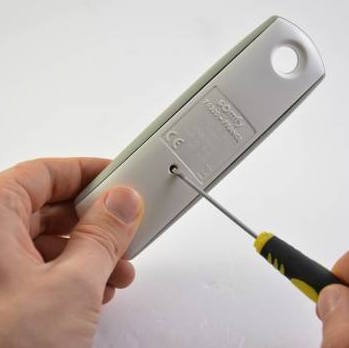

Maintenant, il vous faut prendre la télécommande de votre volet, avec un bout pointu pour pouvoir activer le petit bouton de programmation en dessous de celle ci:

telecommande_somfy

Votre volet devrait faire un petit mouvement d'aller retour pour confirmer qu'il a recu la commande.

Appuyez maintenant sur le bouton “Tester” à côté de la commande “Programme” dans Jeedom. Votre volet devrait de nouveau faire un mouvement d'aller retour: c'est bon, votre volet est maintenant appairé avec Jeedom !

Sur le tableau de bord vous aurez ce widget pour piloter votre volet:

jeedom_somfy_5

Attention, comme c'est du RTS, il n'y a pas de retour d'état, ni de contrôle précis du volet: on ne peut pas demander une ouverture à 60% par exemple. On pourra juste lancer une ouverture, et faire une commande Stop au bon moment. Mais au moins, les volets Somfy peuvent être pilotés avec notre box domotique.

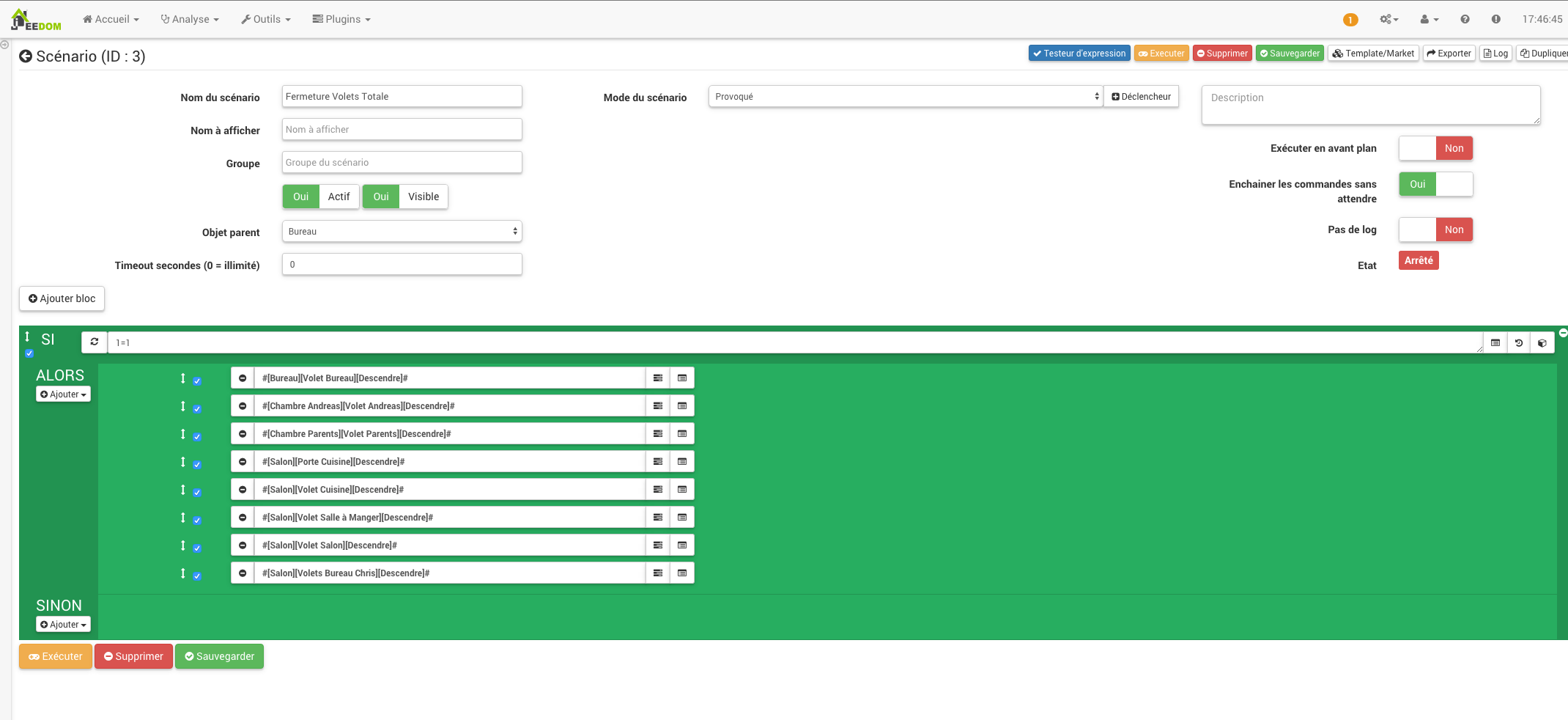

Enfin, dernière petite astuce: l'idéal est de pouvoir ouvrir et fermer tous ses volets d'une seule commande, surtout quand comme ici on en a une dizaine. Il faut savoir que si vous faites un scénario de ce type, en enchainant toutes les commandes des volets, et bien ca ne fonctionne pas: Jeedom va envoyer toutes les commandes à exécuter au Rfxcom, qui va être noyé et en fait n'exécuter que la première :/

jeedom_somfy_8

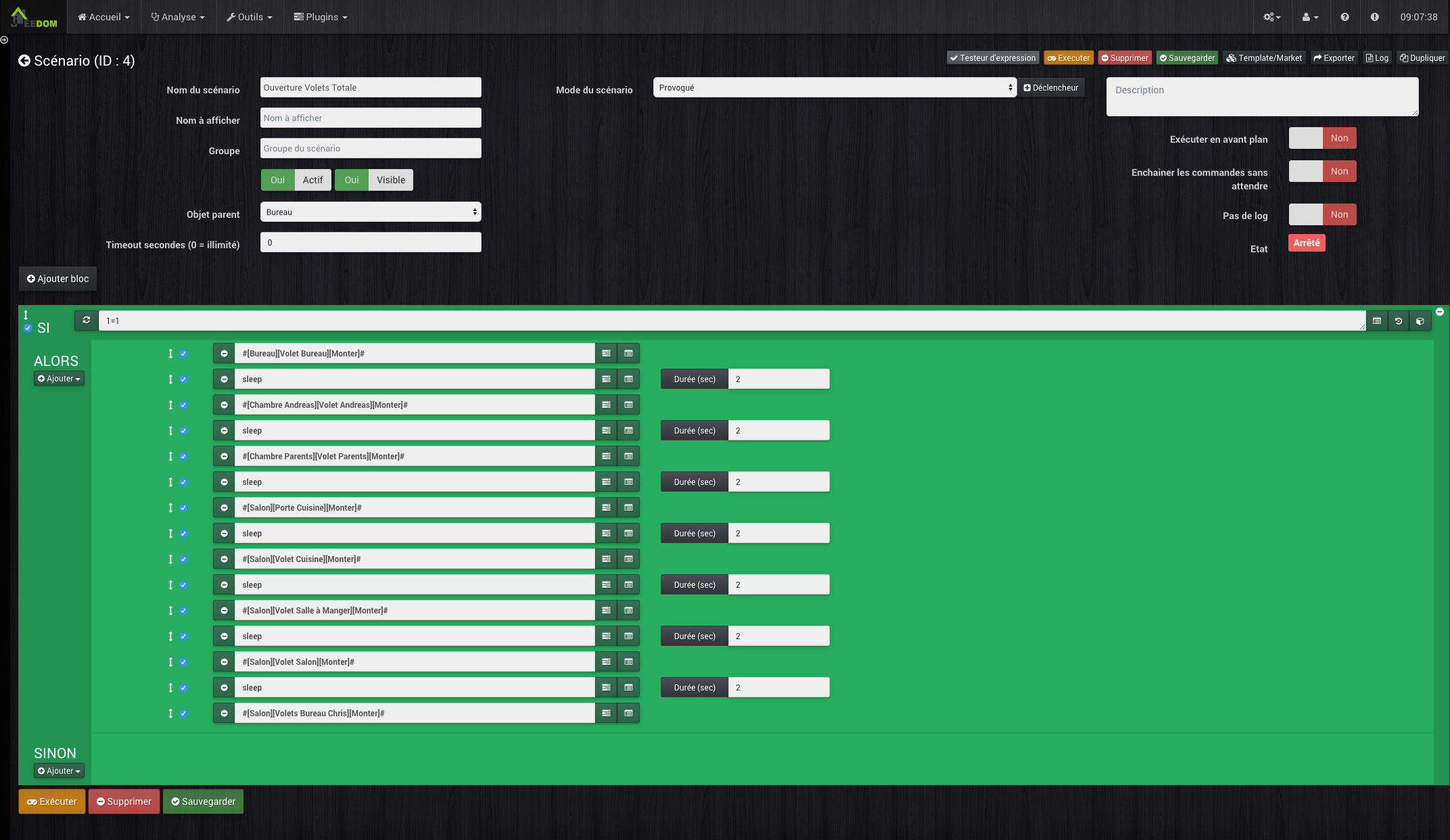

L'astuce est donc de mettre une légère pause (sleep) entre chaque commande de volet. 2s suffisent:

scenario_volets

Les volets s'ouvriront les uns après les autres avec un petit décalage de 2 secondes, et pas exactement tous en même temps, mais au moins ce scénario fonctionne.

A lire également:
10 astuces pour créer une ambiance Halloween avec votre système domotique !

Voilà ! A partir de là vous pouvez donc intégrer vos volets Somfy à vos différents scénarios, en fonction de l'état de l'alarme, de votre calendrier, etc…

Pour information, cet article peut contenir des liens affiliés, sans aucun impact sur ce que vous gagnez vous même ou le prix que vous pouvez payer pour le produit. Passer par ce lien vous permet de me remercier pour le travail effectué sur le blog chaque jour, et d'aider à couvrir les dépenses du site (hébergement, frais de port pour les concours, etc.). Ca ne vous coute rien, mais ca m'aide beaucoup ! Merci donc à ceux qui joueront le jeu !

Inscrivez vous à notre newsletter !

Ne ratez plus aucun article, test de produit ou guide, grâce à un mail dans votre boite chaque vendredi !

Tags :

29 Commentaires
  1. Bonjour,

    Merci pour ce mini tuto. Je m’interesse de plus en plus à Jeedom.

    J’ai 3 volet roulant marque Vélux en IO Home Control, un volet roulant dont je ne connait pas la marque de la motorisation, commandé par 2 boutons au mur, et un future volet roulant marque Somfy en IO Home Control.

    Est-ce que Jeedom peut gérer mes volets?

    Merci à vous.

  2. Bonjour,

    Dans ton article tu dit que pour d’autre solution avec retour d’état on pourrait demander une ouverture à 60% par exemple. Ce que j’aimerais faire c’est lorsqu’il se met à pleuvoir la nuit, pour chaque volet on enregistre la position d’ouverture, on les ferme entièrement et quand il ne pleut plus on les réouvre à leur position d’avant. Cela est il possible ? Si oui avec quel solution ?

    Merci

  3. Bonjour, j’utilise Jeedom avec 6 volets Somfy depuis plus d’un an, notamment la fermeture et l’ouverture par scénario sans pause entre chaque volet, et jamais eu de souci.
    J’ai notamment 3 volets dans salon/cuisine/salle à manger, et ce n’est bien sûr pas parfaitement simultané mais en moins d’une seconde, les 3 volets se mettent en mouvement.

  4. Je suis surpris d’apprendre que le RFXCom est compatible avec les volets Velux. Pour être certain de ça, confirmes tu la compatibilité avec ce type de volet http://goo.gl/1QSwBr ? Merci

  5. Les solutions possibles pour pilotage de volet avec retour d’etat m’interesse également.
    Quid du pilotage des volet BSO ? Sans retour d’état cela n’a pas trop d’intérêt il me semble. L’idée ultime :) est d’orienter les volets en fonction de la position du soleil. Je rêve je rêve … :p

    D’avance merci

  6. Oui mais avec les module KLF 50 (entre 65 € et 140 €), connecté à un double contacteur Qubino ou Fibaro, ou Chacon..

  7. Non : les SSL, avec moteur solaire, ne sont pas en RTS mais en IO Home Control.
    Il te faut un module KLF 50 (entre 65 € et 140 €) à connecter à un double contacteur Qubino ou Fibaro, ou Chacon..

  8. Ok merci pour la réponse.
    Cela me semble un peut compliqué… (en même temps je suis plus que novice puisque je ne possède pas encore d’installation domotique).
    Par contre est-ce que du fait que ce soit IO Home Control, il y à un retour d’état, ou pas?

  9. Pas de retour d’état directement
    … mais possibilité avec d’autres détecteurs de savoir si le volet est bien completement fermé ou complètement ouvert.
    Autres solutions pour le savoir, dans une maison avec terrain : mettre une caméra au fond du jardin pour les visualiser ! :)

  10. Pareil, sauf que plutôt qu’un scenario, je passe par un virtuel qui combine les commandes de plusieurs volets. Tous se déclenchent en même temps sans jamais saturer le RFXCOM.

  11. Merci pour les infos et le tuto. Je suis équipée en volet enrouler a télécommande somfy dans toute ma maison, ainsi que moteur de portail.

    Du coup je lorgne un peu partout pour trouver une solution simple a mes besoins, sommes toutes assez basiques:
    – simulateur de présence (éclairage/volets roulant) avec un comportement un peu “aléatoire”
    – alarme: juste des détecteurs exterieurs pour couvrir tout le jardin avec déclenchement alarme extérieur et baisse des volets roulant si pas déjà le cas, avec push GMS/email de l’intrusion.
    – je ne pense pas mettre de détecteur/sirène intérieur, mais peut être est-ce une erreur ? (je pense qu’il vaut mieux prévenir d’abord par l’extérieur et je considère qu’une fois dedans, c’est trop tard.)

    Étant équipé en Somfy je pensais m’orienter sur leur Box. Je leur ai posé des questions sur mes besoins, il m’ont répondu hier d’attendre le 21 mars, date a laquelle une nouvelle box va sortir, intégrant apparemment la sécurité et des nouvelles fonctions. Avez vous plus de news ?

    Sinon je regarde aussi les autres solutions compatibles avec mon matos Somfy: j’ai un faible pour Fiabro, mais je me demande si la solution maison Somy ne me suffirais pas.

    En tous cas merci pour votre site, j’y passe pas mal de temps pour comparer et m’informer !

    Emmanuel

  12. Box : Jeedom !
    Alarme : SATEL
    Detecteurs : PIR + volumétrique (comme le Atlantic SV FT-89R) et/ou PIR + Microwaves (Satel)

  13. Yes. Choisissez Jeedom, team adepte des plagias de code open source pour les vendre 8€ sur leur market. Bande de voleurs et d’escrocs.
    Comme quoi il est facile de se faire du fric en vendant du code gratuit développé par des gens voulant partager gratuitement leurs développements. Une honte.

  14. Mon commentaire est pourtant clair. Étant programmeur de plugin gratuit sur d’autres plateformes et de voir son code entièrement repris et vendu 8€… Ca a le mérite de me faire gerber. Alors conseiller Jeedom comme solution domotique, ca me fait gerber aussi.

  15. Bonjour,

    Il faut faire attention en indiquant /dev/ttyUSB4 dans la configuration

    En cas de redemerrage ou de débranchement rebranchement, le périphérique peut être mappé sur un autre port.

    Il faut faire une règle udev qui va créer un périphérique RfxtrxE (qui sera un lien symbolique vers le bon ttyUSBx).

    Il y a de très bon tuto sur la toile pour cela.

    La remarque est valable pour tous les périphériques USB.

  16. Bonjour et bravo pour vos tutos.
    Je me joins au fil car j’ai une question sur le recepteur universel RTS 18410022 pour porte de garage de chez Somfy . Souhaitant le connecter à la box HC2 de Myfox qui gère le protocole pour RTS pour les volets roulants, pensez vous qu’il y a des chances que ce soit compatible avec le recepteur universel?
    Cordialement

  17. Bonjour,
    Est ce qu’il est possible de remplacer Rfxcom par Rflink pour piloter du somfy ?

  18. Bonjour,

    Je vais changer tous les volets de ma maison et je vais en profiter pour les domotiser. Toutes les marques de volets filaires sont elles domotisables avec un module fibaro par exemple ? Ya t’il des marques de volets filaires ou radio déjà domotisées ? Tous les poseurs que j’ai rencontré me proposent du somfy or je ne souhaite pas avoir une box somfy mais une jeedom. Mais j’aimerais aussi pouvoir les ouvrir à moitié par exemple d’où ma question. Merci pour vos réponses.

  19. tu prends le modèle filaire, sans télécommande HF et tu y colle l’un des module Zwave de Fibaro ou Qubino prévu à cet effet ! ;)

  20. Merci pour la réponse. Je vais orienter mes devis sur cette solution.

  21. Newbie je suis newbie ;)
    Tu aurais les références des modules ?
    Peux t on piloter des volets BSO avec retour d’etat avec l’installation que tu décrit ?

  22. Bonjour, quelqu’un a testé avec des volets Somfy commandés par des télécommades Somfy Smoove Origins? Moi j’ai testé toutes les options dans “Equipement” avec le tag (Somfy), je clique sur le bouton prog de la télécommande, le volet bouge; mais quand je clique sur le bouton “test” il ne bouge pas…Juste 20min après j’ai entendu qu’il bougeait…possible qu’il y ait une latence? Qu’est que je peux faire pour debugger? Puis-je tester que le module RfxtrxE fonctionne correctement?

  23. Bonjour,
    J’envisage de faire un projet domotique avec la solution Jeedom.
    Par contre, je souhaite naviguer sur Jeedom avec un ecran tactile 7 ou 10 pouces.
    Que pouvez vous me proposer comme écran sachant que je souhaite le fixer sur un mur.
    En vous remerciant

  24. Bonjour,

    J’ai des VR Velux commandés avec une télécommande et des interrupteurs muraux sans fil IO Home control, puis -je installer les modules KLF 050 et des micromodules type Fibaro FGS-221.
    J’ai beau lire des tonnes de forums je n’arrive pas à trouver réponses à mes questions,
    merci d’avance à vous

  25. Pas posté au bon endroit dslé
    J’ai des VR Velux commandés avec une télécommande et des interrupteurs muraux sans fil IO Home control, puis -je installer les modules KLF 050 et des micromodules type Fibaro FGS-221.
    J’ai beau lire des tonnes de forums je n’arrive pas à trouver réponses à mes questions,
    merci d’avance à vous

  26. Bonjour,
    Je bloque sur un truc tout bête: j’ai à priori tout ce qu’il faut pour piloter depuis Jeedom, un volet roulant Velux solaire SSL: Un micromodule Fibaro FGS222 – un KLF 050 (Velux) et une télécommande Velux.
    Mais comment associer cette télécommande au KLF-050???

  27. Bonjour,

    Je n’arrive pas à dissocier mes volets Somfy RTS sous Jeedom Smart.
    J’ai débranché tous mes volets (pas simple car pas prévu par les constructeurs, un seul disjoncteur et des boites de jonction pas facile à atteindre). J’ai appairé chaque volet suivant la doc et contrôlé par les boutons test : tout fonctionne.

    Mais lorsque je rebranche tous mes volets, ils répondent tous en même temps (5 volets). Je n’arrive pas, sous Jeedom, à ouvrir le volet « bureau » sans ouvrir tous les autres. Chaque télécommande Somfy fonctionne normalement.

    Dans la ligne de commande « Montée » par exemple j’ai ceci : « 0C1A0000#ID##GROUP#0100000000 » dans le champ « Logical ID (info) ou Commande brute (action) »

    Peut on modifier cette ligne pour supprimer « GROUP » ou modifier l’ID ?
    J’ai lu que « GROUP 00 » regroupe toutes les ID identique.

    Comment modifier ma ligne pour donner une identité à chaque volet ?
    Merci de votre avis, j’ai pas trouvé de réponse sur les forums Jeedom ou Somfy.

    • Je me réponds à moi même,

      En fait, il faut recréer les volets car ils avaient tous le même ID.
      Les ID et GROUP dans les lignes ne sont pas à modifier.

      Merci à tous et aux nombreux forums
