Il y a quelques mois, j'ai construit un petit poulailler. C'est sympa pour les enfants, et ça donne des oeufs frais tous les jours. Par contre, les poules, et bien ça se lève au lever du jour, et ça se couche au coucher du soleil. Autant en semaine ce n'est pas un problème, autant me lever à 6h le week end ou durant les vacances, c'est plus contraignant.
Au début, je pensais bricoler un petit système à base d'Arduino, avec un petit moteur récupéré dans une casse. Mais je n'ai pas encore assez de connaissances dans ce domaine pour réussir à faire quelque chose de rapide et de fiable, ni trop de temps à y passer. C'est pourquoi j'ai opté pour une trappe automatique. La plupart des systèmes sont excessivement chers pour un petit poulailler comme le notre (près de 300€, souvent), mais quand j'ai trouvé un modèle pour une centaine d'euros en Allemagne, je n'ai pas réfléchi très longtemps. Je vais donc vous présenter aujourd'hui le système de trappe automatique pour poulailler de la société AXT Electronic.
I. Présentation

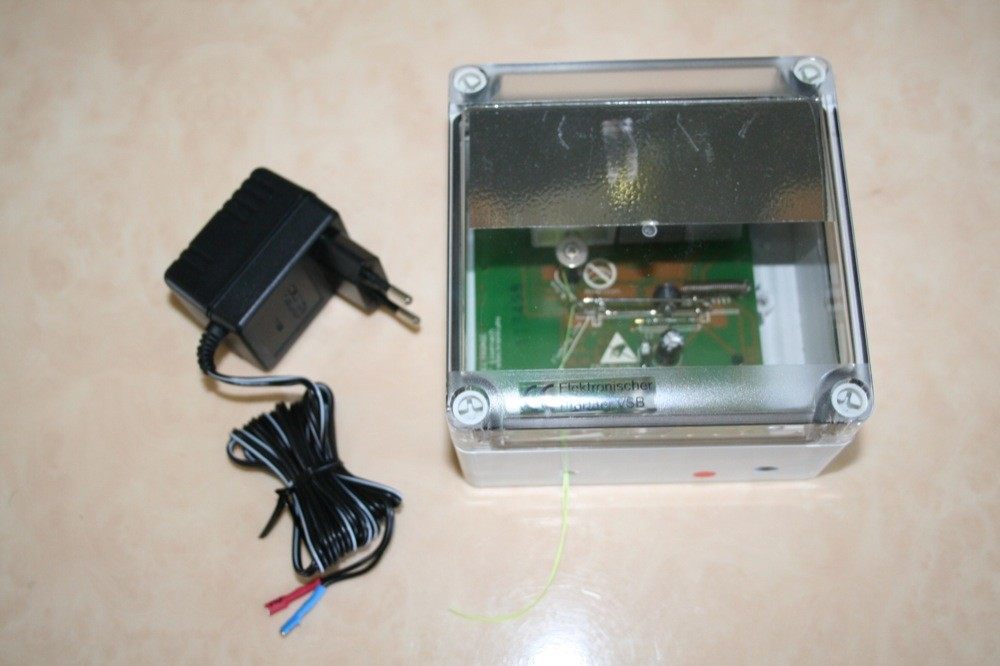

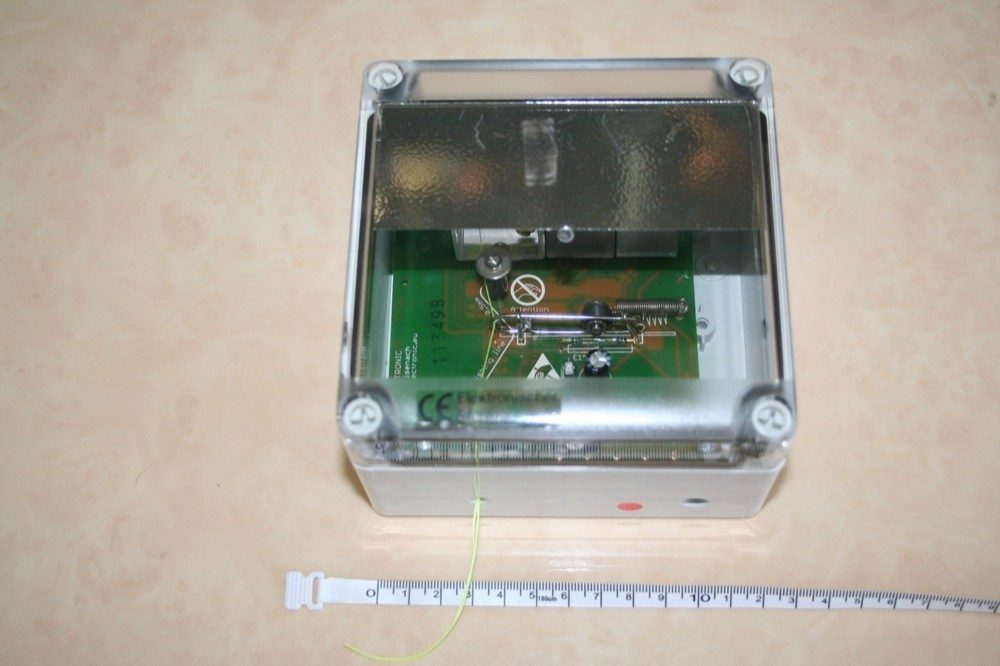

Le portier électronique VSB est un petit boîtier d'apparence assez simple, contenant une carte électronique. Le modèle existe en alimentation secteur (12v) ou sur piles.
J'ai opté pour l'alimentation secteur, histoire de ne pas avoir à gérer le changement des piles, même s'il est annoncé que les piles ont une durée de vie de deux ans environ (le mécanisme ne nécessitant pas beaucoup d'énergie, et seulement deux fois par jour, très brièvement)
Le principe est assez simple, même si cette carte ajoute de nombreux contrôles de sécurité (surcharge, passage bloqué, etc…): une ficelle est attachée à la trappe, le système venant se positionner idéalement au dessus de celle ci (mais un système de poulies permet de placer ce mécanisme quasiment n'importe où, comme on peut le voir sur cette page). Un capteur de luminosité se charge d'enclencher le mécanisme le matin lorsque le jour se lève, pour fermer la trappe le soir lorsque le soleil se couche. Il est possible de régler cette sensibilité à l'aide d'un petit potentiomètre accessible sur la carte. La course de la trappe s'arrête automatiquement dès qu'elle rencontre une résistance (bas de l'ouverture, ou poule qui passerait à ce moment là), et que la trappe pèse alors moins de 200g.

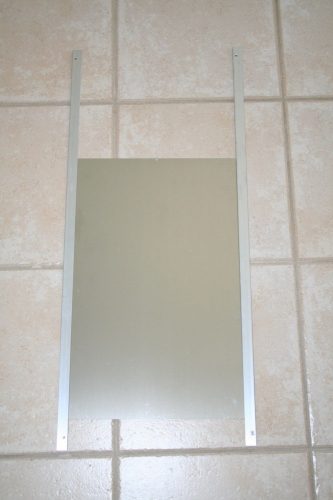

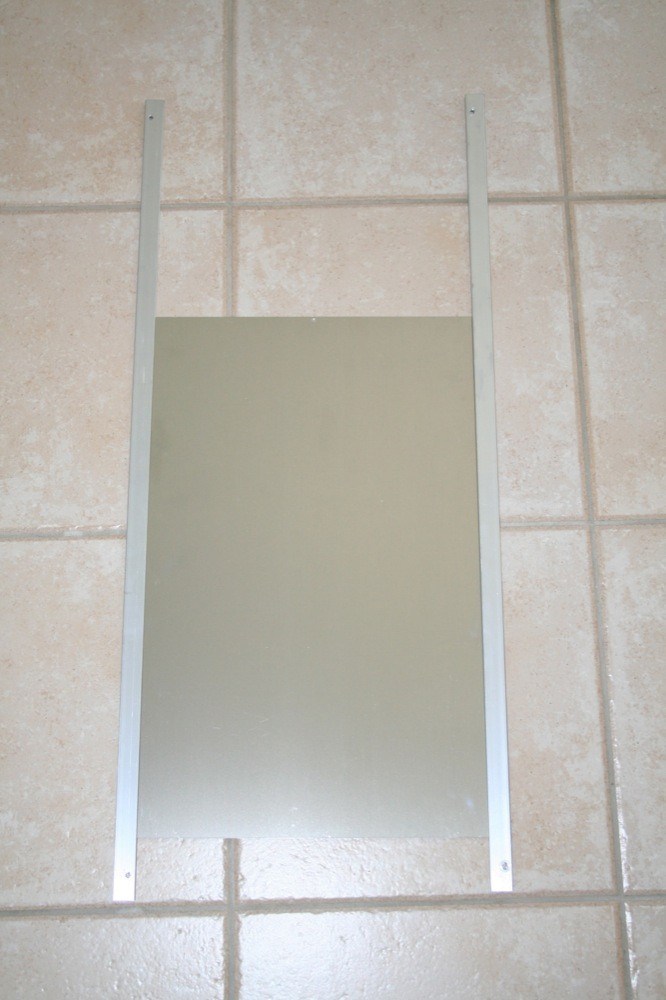

Ce mécanisme est capable de supporter une trappe jusqu'à 3kg, ou 6kg à l'aide d'une poulie. La trappe que j'avais réalisée entrait sans problème dans cette fourchette, mais étant en bois, je me suis aperçu que son volume variait beaucoup avec le climat, si bien que certains jours elle coinçait dans ses rails. Du coup je l'ai remplacée par une trappe en aluminium, plus propre et plus légère, qui ne craint pas l'humidité:
Ce type de trappe est également disponible sur le site pour une vingtaine d'euros, ce qui est tout à fait abordable.
II. Installation

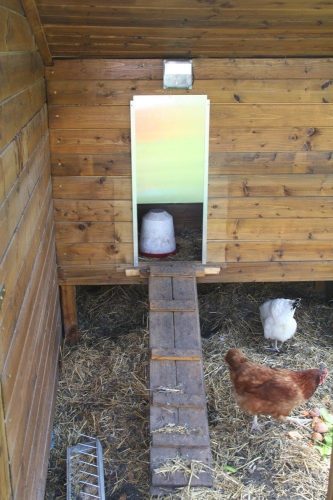

L'installation est très simple, même avec l'installation de la trappe: 4 vis à fixer une fois les mesures prises pour la trappe et les rails, puis 4 autres vis pour l'automatisme. Un noeud entre l'automatisme et la trappe, et le tour est joué. Il faut juste veiller à ce que les rails soient bien droits et parallèles, pour ne pas bloquer la trappe à un moment donné. Au final, un petit quart d'heure à passer pour obtenir ça:
Le réglage de luminosité par défaut convient bien à mon besoin, les poules rentrant toutes seules dans le poulailler dès qu'il fait plus sombre (c'est beau, l'instinct !). Le portier électronique ferme la trappe 20 bonnes minutes après que les poules ne soient rentrées, donc pas de soucis.
L'ensemble est autonome, silencieux, et fiable. Ce système existe en effet depuis 25 ans, et tout semble avoir été pensé pour un fonctionnement de deux décennies au moins (d'après la doc): carte réalisée en technologie SMD, vernis spécial déposé au four pour protéger des gaz corrosifs, de l'humidité et des crasses, boîtier extra résistant, sécurité électronique anti surcharge, etc…
Petite démonstration en vidéo:
III. Pour aller plus loin

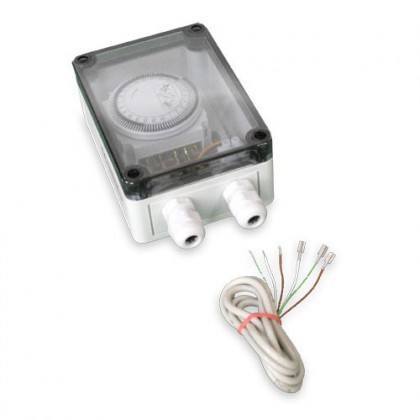

AXT Electronic propose diverses options, comme des programmateurs horaires à brancher sur le portier, si par exemple on veut que la trappe se ferme au coucher du soleil, mais s'ouvre à heure fixe le matin (pratique si on a un coq, et qu'on ne souhaite pas réveiller les voisins à 5h :p)

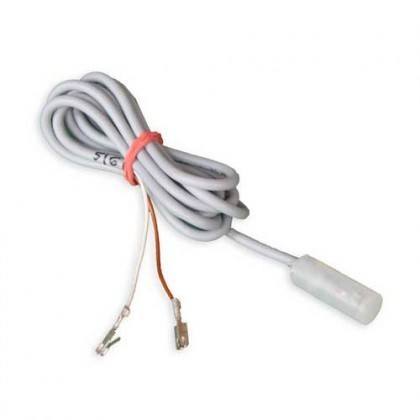

Le système pouvant être monté n'importe où à l'aide de poulies, comme en intérieur, par exemple, il est possible de raccorder également un détecteur crépusculaire externe:

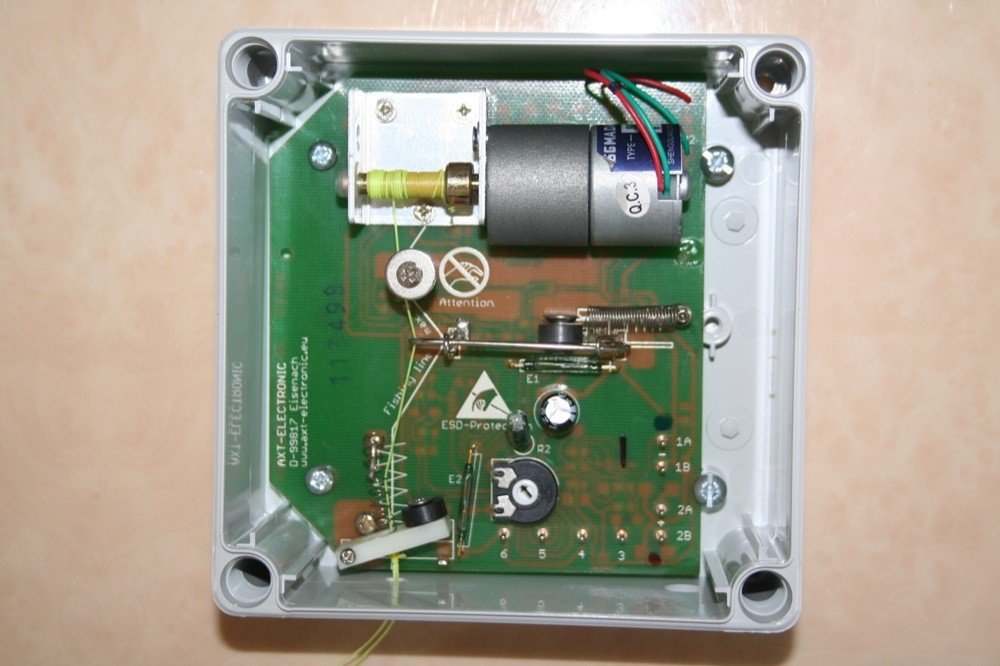

Pour toutes ces options, la carte électronique du portier dispose en fait de connecteurs tout prêts, numérotés de 3 à 6, en bas à droite de la carte:
En épluchant un peu la documentation, on apprend qu'un interrupteur NO sur les bornes 3 et 4 permet de fermer la trappe, alors qu'un autre interrupteur NO sur les bornes 5 et 6 permet de l'ouvrir (bien sûr, le contact sur 5 et 6 doit être ouvert si on veut fermer le contact 3 et 4, et vice versa). Il serait donc tout à fait possible d'y relier un module domotique pour gérer soit même la minuterie, et ouvrir / fermer le poulailler depuis son iPhone si on le souhaite :p Bon, personnellement je n'en vois pas trop l'intérêt, le système de base fonctionne parfaitement pour mon besoin, mais si cela intéresse du monde, il est bon de le savoir ;-)
IV. Conclusion
Voilà un portier électronique à prix tout à fait raisonnable, surtout quand on sait qu'à l'aide de poulies, ce système est capable d'ouvrir plusieurs trappes en même temps (si jamais ma femme veut aussi gérer des oies :p).
Le système fonctionne parfaitement bien, est facile à mettre en place, c'est exactement ce que je cherchais ! Nous n'avons plus qu'à jeter un oeil de temps en temps pour vérifier l'eau et la nourriture des poules, et bien sûr récolter les oeufs. Mais nous ne sommes plus contraints d'ouvrir à l'aube, et même si nous partons un week end, en laissant le nécessaire en eau et nourriture, nos petites poules pourront faire leur vie sans avoir besoin de recourir quelqu'un.
