II. Installation

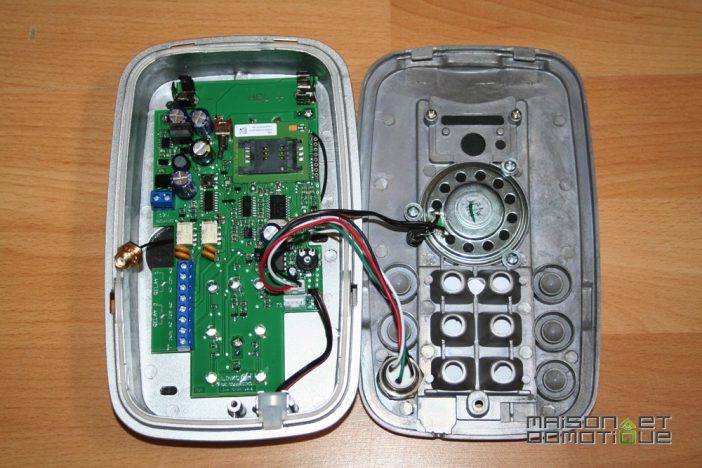

On commence par retirer le porte étiquette, pour accéder à la vis de déverrouillage et ouvrir le boitier. Voici notre portier ouvert:
Comme on peut le voir, c’est un peu plus « light » que la version IP. Forcément, il y a un module caméra en moins, comblé ici par une petite mousse noire. De l’extérieur, le visiteur aura tout de même l’impression d’être épié, ce qui n’est pas plus mal ;-)

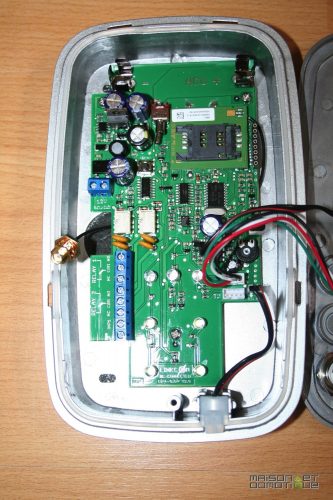

Même si l’intérieur n’est pas très compliqué, on peut se référer à la documentation pour les explications:
On peut déjà remarquer deux grosses différences par rapport au modèle testé précédemment: tout en haut, il est possible d’y intégrer une batterie (en option) lui procurant une autonomie de 24h.

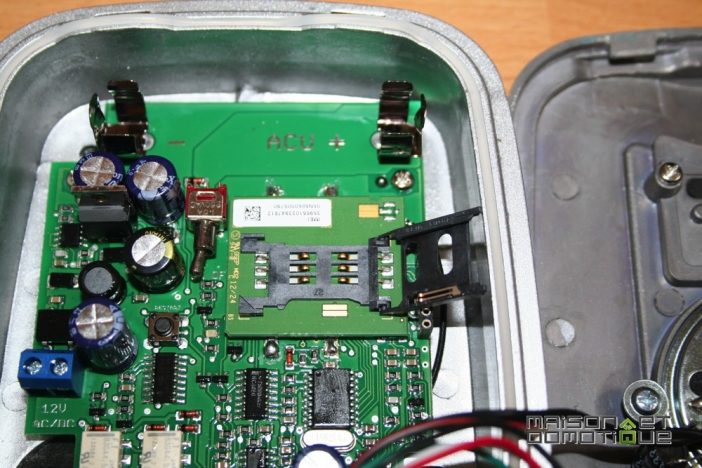

Ensuite, en dessous, nous pouvons voir le logement pour la carte Sim (format normal):
C’est sur elle que se fera toute la configuration des numéros autorisés à gérer le portier et pouvant être appelés quand quelqu’un sonne.
Le portier peut se configurer de trois facons différentes:
- via le logiciel Link GSM iDP Manager, en connectant un module de programmation Usb sur le portier. Je ne l’avais pas, donc je n’ai pas testé cette méthode. Elle a l’avantage d’être plus visuelle, mais peut être remplacée sans problème par les deux méthodes suivantes.
- via des SMS, comme nous avions pu le voir avec la prise commandée Tuta S30. La commande INIT ADMIN1 +33612345678 permet de déterminer l’administrateur, et la commande WRITE ABUTTON1 +33612345678 d’affecter le numéro à appeler quand quelqu’un sonne. D’autres commandes sont disponibles dans le manuel, elles sont très nombreuses
- en configurant au préalable la carte dans un mobile classique. C’est la méthode que j’ai utilisée.
Après avoir inséré la carte Sim dans mon vieux mobile, j’ai tout d’abord désactivé le code Pin de la carte.
Ensuite, j’ai créé un contact nommé ADMIN1 avec mon numéro de mobile, qui permettra d’administrer le portier.
Puis un contact ABUTTON1 avec mon numéro de portable qui permettra au portier de m’appeler quand un visiteur sonne.
C’est le minimum à configurer pour que le portier fonctionne. Mais on peut bien sûr aller beaucoup plus loin, avec jusqu’à 7 numéros à appeler quand le visiteur sonne: le portier appellera les numéros suivants en cas de non réponse du premier.

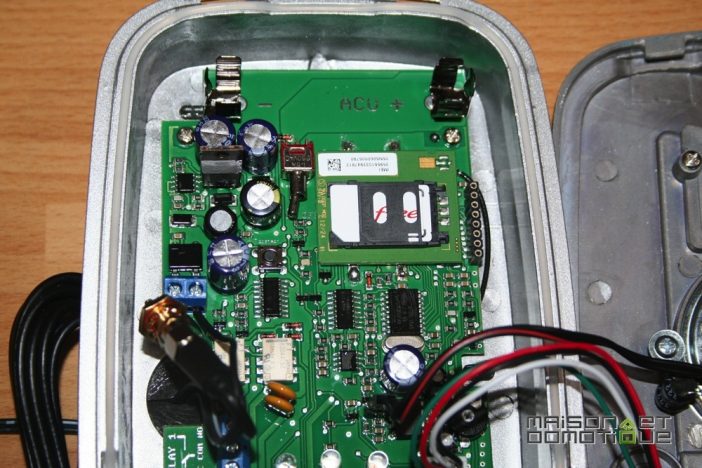

Une fois cette configuration effectuée, il ne reste plus qu’à insérer la carte Sim dans son compartiment:
Vous noterez ici l’utilisation d’une carte Free: il s’agit d’un simple abonnement à 2€ (ou gratuit si on est abonné Free ADSL). Ce type d’abonnement est largement suffisant, car le portier n’utilise pas la data, uniquement les communications vocales et les SMS. Avec 2h de communication et les SMS illimités pour 2€, cette carte fait parfaitement l’affaire.

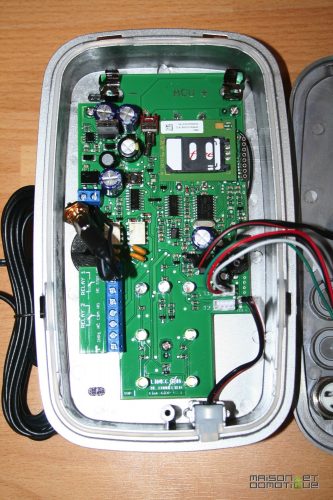

On raccorde ensuite l’alimentation (entre 9 et 24V Alternatif ou Continu) et l’antenne GSM, et le portier est prêt à fonctionner:
Petite démo en vidéo:
Simple et efficace ! Il y a une petite latence le temps que le portier entre en communication avec le correspondant, mais c’est relativement rapide tout de même.
Mais ce portier peut aller beaucoup plus loin.
Tout d’abord, comme le modèle IP, il peut bien sûr piloter deux relais, pour ouvrir un portail et / ou un portillon, activer une lampe ou une caméra, etc…
Il sera possible par exemple d’ouvrir le portail à distance en appuyant sur une touche, tout en ayant le visiteur en communication. Mais on pourra également actionner le relai en appelant nous même le portier, ou encore en lui envoyant un SMS, sans que personne n’actionne le portier.
En plus de tout cela, ce portier dispose également d’une entrée permettant de connecter votre alarme, vos capteurs…: des alertes SMS pourront ainsi vous parvenir en cas de déclenchement de l’alarme, coupure électrique ou tout autres incidents éventuels !
De quoi donner un secours GSM à une installation qui en est normalement dépourvue !
