De la vidéo surveillance low cost

Par Cédric Mis à jour le 8 min de lecture
video surveillance 1508530745 e1508530773428

Résumer cet article :

II. Cablage



Lors de la construction de la maison, j’ai fait passer du cable éthernet un peu partout, dont deux cables qui arrivent en sous toit, prévus pour les caméras. Seulement à l’époque je n’avais pas prévu d’utiliser des caméras analogiques. Je me suis donc retrouvé à devoir faire passer un signal vidéo analogique sur du cable éthernet, ainsi que l’alimentation, aucune arrivée électrique n’étant prévue à ces endroits.

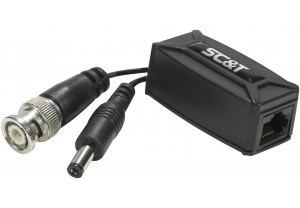

Heureusement, ce genre d’adaptateur existe ! On appelle ces adaptateurs en général des Baluns. Ils ont d’un côté une connectique BNC pour y relier la caméra analogique, et un connecteur pour l’alimentation de la caméra, et de l’autre côté, une prise RJ45. Un autre adaptateur, branché à l’autre bout du cable éthernet, est lui, relié à l’alimentation électrique et au récepteur vidéo:



050917 5

Attention, ca n’en fait pas pour autant des caméras numériques: on n’utilise ici le cable éthernet que pour transporter le signal vidéo analogique et l’alimentation, il ne faut surtout par raccorder le cable éthernet utilisé au réseau informatique sous peine de griller vos équipements (box, routeur, etc…).

On trouve ces baluns un peu à tous les prix, mais, toujours sur Ebay, il est possible de trouver le lot de 2 (émetteur et récepteur, si on peut dire) aux alentours de 10€.

Mon cable éthernet étant blindé (SFTP), aucune interférence ne vient perturber le signal vidéo, qui arrive sans problème à l’autre bout, même après une vingtaine de mètres de cable.

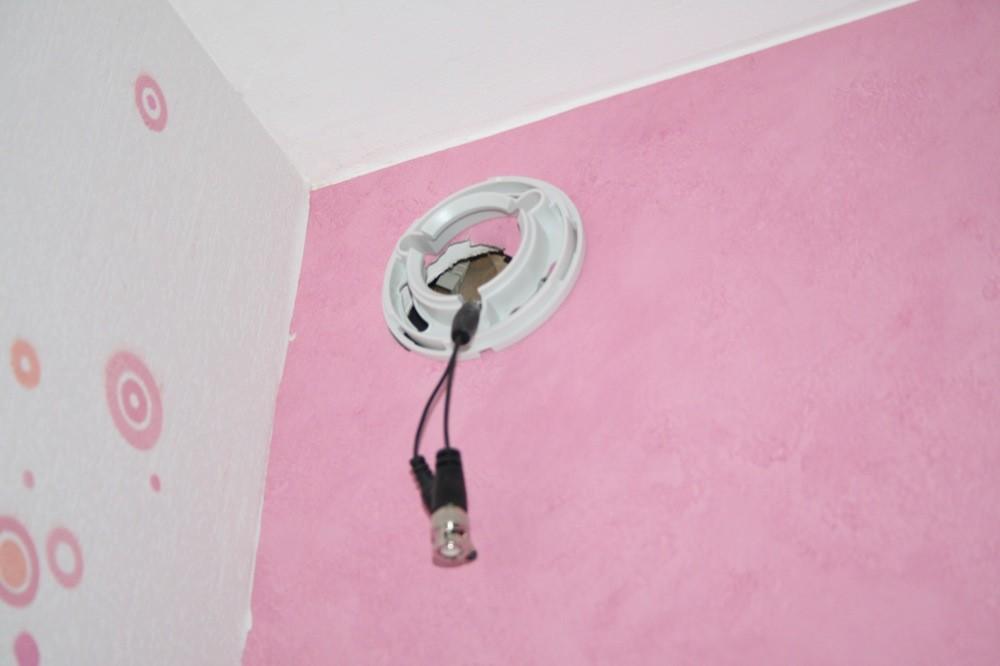

Ma maison, comme beaucoup de maisons neuves, utilisant aujourd’hui du placo et des cloisons creuses, il est assez facile de cacher les cables et adaptateurs à l’intérieur:



IMG 3635
