Présentation du nouveau serveur domotique

Depuis que je parle de mon nouveau serveur domotique, il serait peut être bien de le présenter un peu, non ?

Alors voilà la bête, finie d'assembler, et qui tourne depuis quelques jours maintenant (voire quelques semaines :D )

Je suis donc parti sur un boitier R2 Toast Noir, le seul boitier que j'ai trouvé acceptant une carte Full ATX et ne dépassant pas 33cm de profondeur, afin de pouvoir passer dans l'armoire de brassage (cf le post sur les contraintes ici ).

img 9131

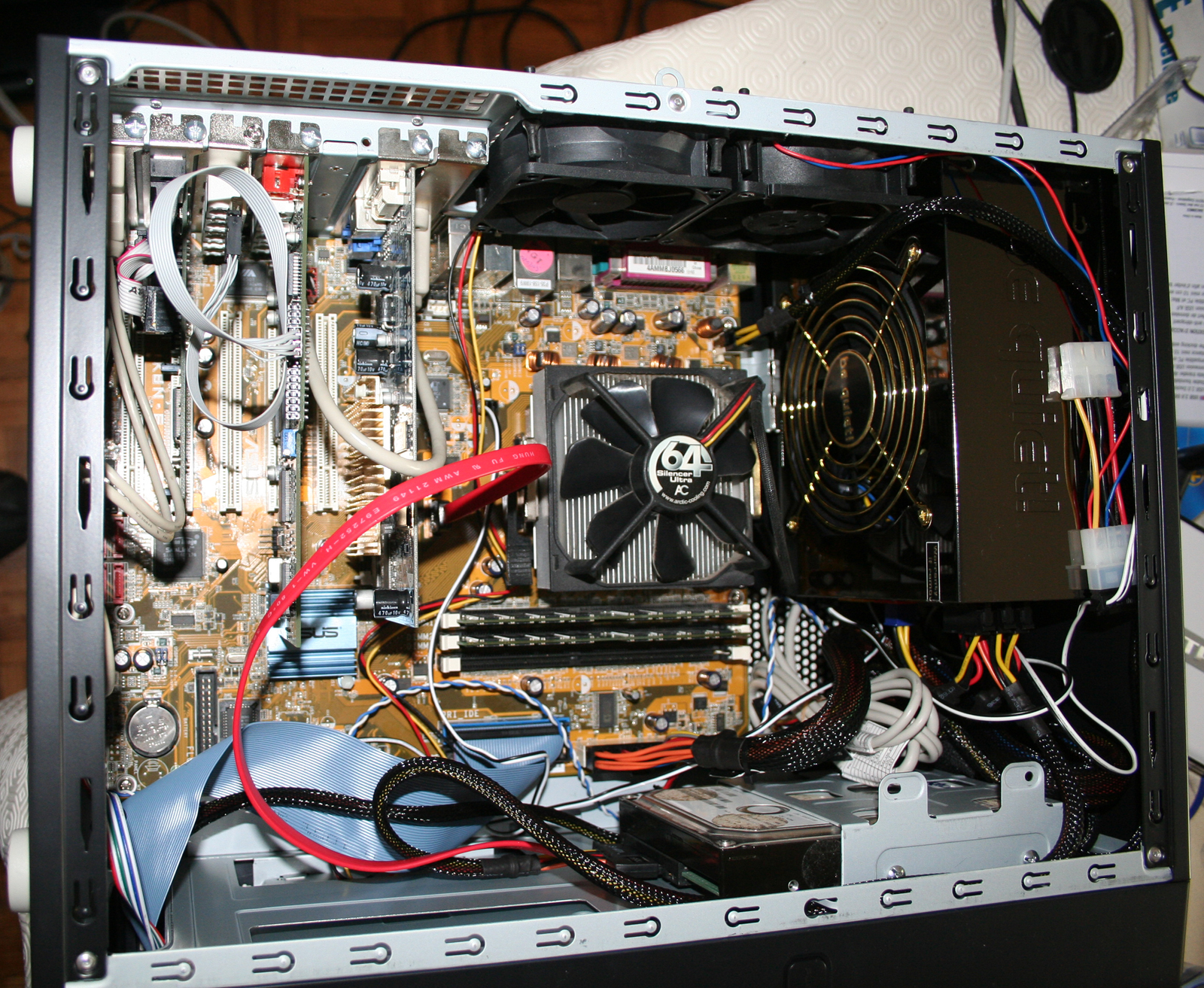

A l'intérieur on trouve:

  • Une carte mère Asus K8N-E Deluxe que j'ai récupéré de mon ancien PC HC,
  • processeur AMD 64 3000+, cadencé à 1.8 Ghz et gérant le cool & quiet, intéressant pour n'utiliser le processeur qu'à la puissance nécessaire, et donc éviter la chauffe inutile,
  • une alim thermo régulée de 550w capable d'alimenter tous les périphériques connectés, avec un grand ventilo silencieux,
  • disque dur SATA 200 Go: seuls 15Go sont réellement nécessaires pour le système, le reste est utilisé pour l'enregistrement des caméras de surveillance sur détection de mouvement
  • 2 Go de Ram
  • un lecteur DVD pour les installations et le dépannage en cas de besoin

img 9130

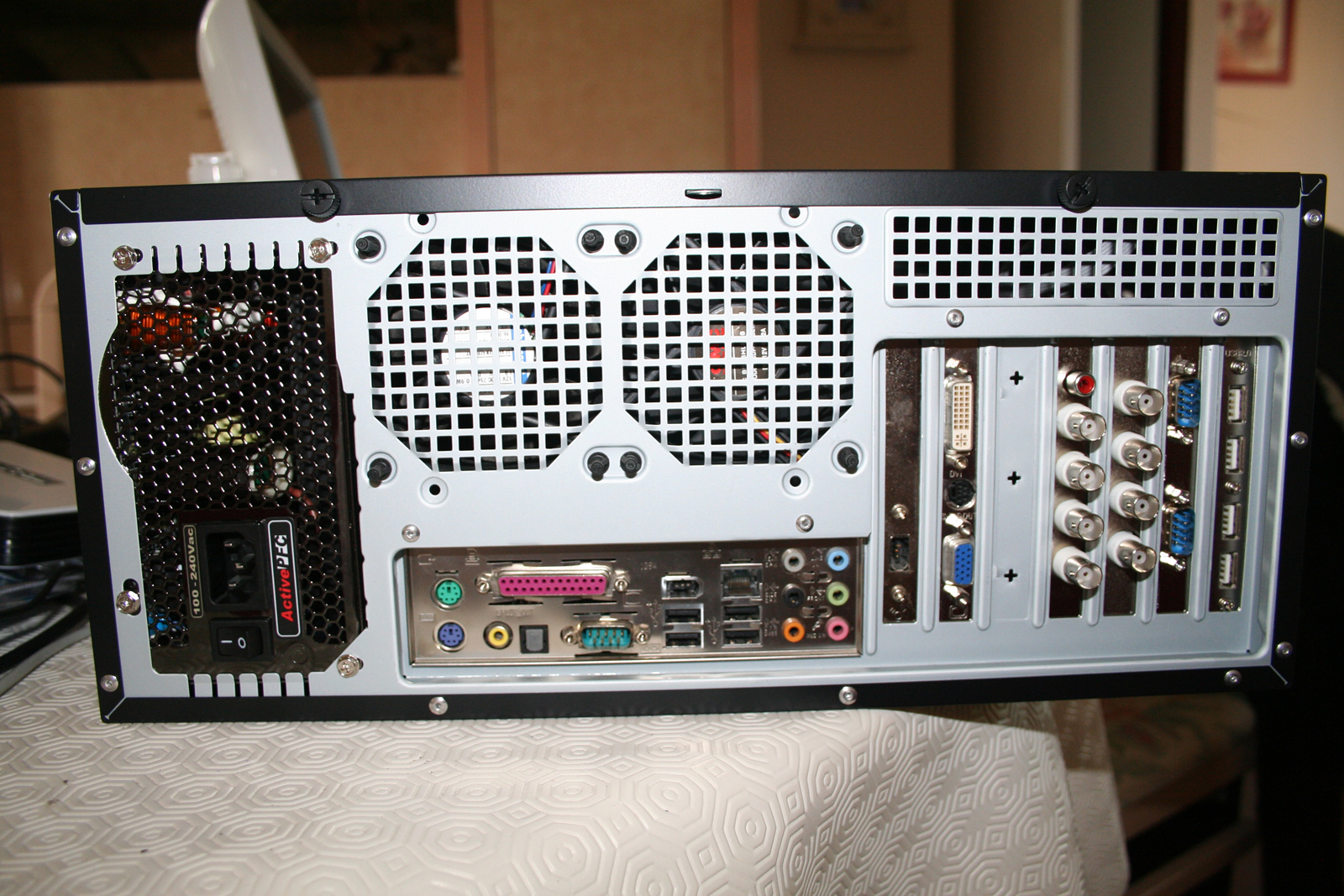

Côté connectique, on a donc, de gauche à droite:

  • l'alimentation
  • deux ventilos pour le refroidissement (étant enfermé dans une armoire de brassage, la ventilation a intérêt à être bonne)
  • prise clavier et souris: pas utile
  • prise parallèle: pas utile (pour le moment)
  • sortie audio coaxiale et optique: pas utile
  • port série: oui !
  • 4 ports USB: oui !
  • prise éthernet pour le réseau: oui !
  • Sorties audio 5.1: nécessaire pour le multiroom avec foobar
  • prise firewire: pas nécessaire pour le moment, mais c'était en série sur la carte mère…
  • carte vidéo bi écran:
    • une sortie DVI pour être relié au plasma de la maison -> vidéo surveillance
    • une sortie VGA pour l'écran tactile: controle domotique total de la maison
  • un espace PCI non encore utilisé: pour une carte modem afin de gérer les communications téléphoniques (annonce de l'appelant, répondeur vocal, etc…)
  • carte d'acquisition vidéo analogique 8 caméras pour la vidéo surveillance
  • carte pour 2 ports série supplémentaires
  • Carte pour 4 ports USB supplémentaires.
A lire également:
Tout ce que vous devez savoir sur les services VPN

Ca peut sembler beaucoup de ports pour certains, mais:

  • 3 ports série:
    • connexion de la station météo Lacrosse Technology WS2307 pour avoir la météo locale en direct
    • connexion du récepteur RFID qui controle l'arrivée / présence des voitures équipées d'une puce RFID
    • un port restant pour un éventuel périphérique supplémentaire
  • 8 ports Usb:
    • controleur PLCBUS pour la domotique
    • écran tactile
    • controleur 1-wire (que je mettrai en place plus tard)
    • une prise utilisée pour déporter un petit hub sur le devant de la baie de brassage pour connecter clavier, souris et clé usb en cas de besoin
    • 1 prise pour une clé bluetooth (utilisée actuellement pour détecter la présence des personnes en fonction de leur téléphone bluetooth)
    • 1 prise pour le controle de l'onduleur
    • 2 prises restent pour accueillir d'éventuels futurs périphériques (il vaut mieux prévoir quelque chose d'évolutif…)
  • 8 entrées pour caméras analogiques:
    • 1 caméra à l'avant de la maison surveillant les entrées
    • 1 caméra à l'arrière de la maison surveillant les entrées
    • 1 caméra dans le séjour quand nous serons absents
    • 1 caméra sur le palier de l'étage
    • 1 caméra au portail pour le portail vidéo
    • 1 caméra dans la chambre de bébé remplacant le baby phone (??)
    • 2 entrées en attente en cas de besoin (surveillance d'une éventuelle piscine plus tard, d'une extension de la maison, etc…)

Bref, ca a pris du temps à réfléchir, à assembler et configurer, mais je pense avoir là un serveur complet, évolutif, et au final peu couteux, les seuls achats ayant été le boitier et la carte de vidéo surveillance (à force de bricoler les pc j'avais entassé quelques cartes de toutes sortes ;-).

A lire également:
Comment la technologie peut impacter notre quotidien...

Pour faire tourner tout ca, j'utilise Windows 2000 (en version anglaise, c'était la seule que j'avais sous la main). Pourquoi un système aussi “vieux” ? Je pourrai dire qu'il occupe peu de place sur le disque dur, qu'il ne contient que le nécessaire, et qu'il est peu gourmand en mémoire. Ce seraient déjà de bons arguments.

Mais la véritable raison, c'est que j'ai essayé Vista (notamment pour la partie média center, très sympa sur un écran tactile), puis XP, puis finalement Windows 2000, et que c'est le seul système sur lequel est réellement supportée ma carte de vidéo surveillance. Les autres softs pour la domotique (Homeseer, Heavy Weather, etc…) fonctionnant sans problème sur windows 2000, c'est donc le seul système qui m'a apporté une compatibilité sans problème aussi bien avec le matériel qu'avec les logiciels.

Ah, et j'oubliais son petit nom: Ziggy ;-)

Dans un prochain post, je vous présenterai la configuration logicielle…
