Test d’un tube “néon” LED

Suite au test des excellentes ampoules à Led réalisé il y a peu de temps, notre partenaire Led et Fluo m’a envoyé de nouveaux produits Led à tester.

Parmi ceux ci, un tube Led destiné à remplacer un néon. Encore une occasion de faire des économies, sans pour autant faire une croix sur la qualité.

Voyons voir ce tube Led de plus près…



I. Présentation

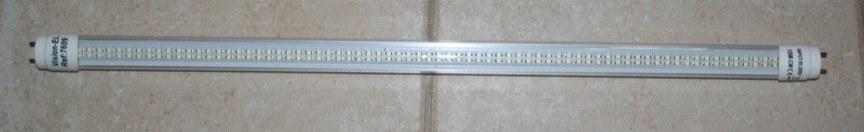

J’ai donc pu tester le tube LED professionnel 10 watt Blanc lumière du jour T8, en 60cm de long:

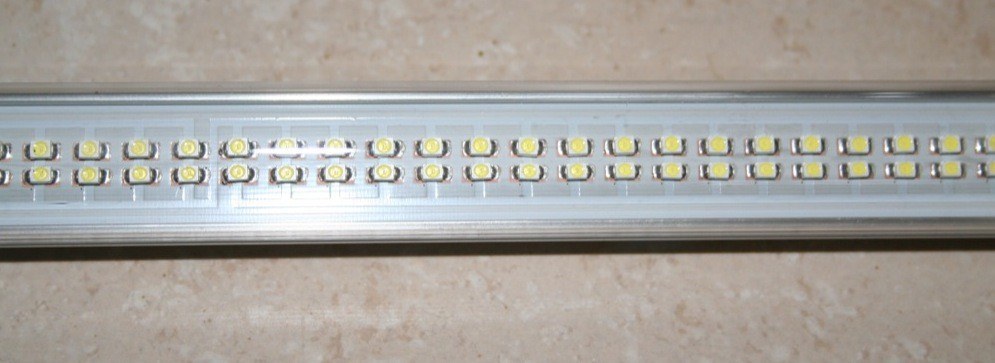

Ce tube a exactement la même forme qu’un tube néon classique, avec ses deux ergos à chaque bout, si ce n’est qu’il est constitué d’une ou deux rangées de Led selon le modèle:





L’arrière du tube est constitué d’une coque en alu afin de solidifier le tout.

A première vue on pourrait donc se dire qu’il suffit de l’acheter et de le monter à la place du néon classique. Et bien non, puisque le néon a un fonctionnement un peu particulier nécessitant un ballast et un starter. Il va donc falloir adapter un peu le montage pour pouvoir utiliser ce tube à Led.



II. Installation

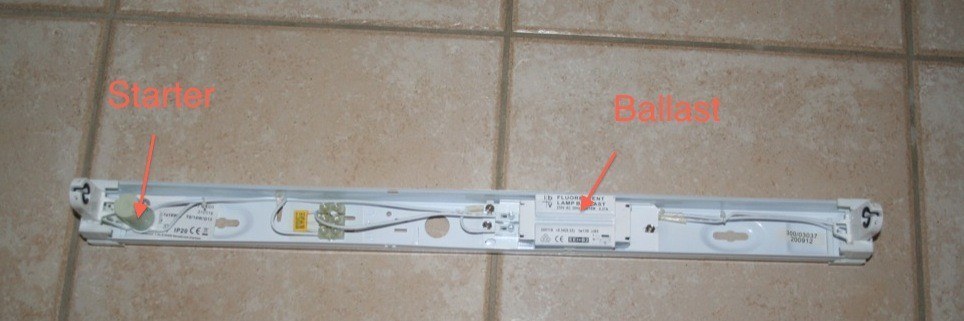

Pour le test, j’ai acheté un néon classique dans une grande surface de bricolage, que j’ai dû payer un peu plus de 10€. Une fois démonté, on peut observer le câblage qui utilise un ballast et un starter:

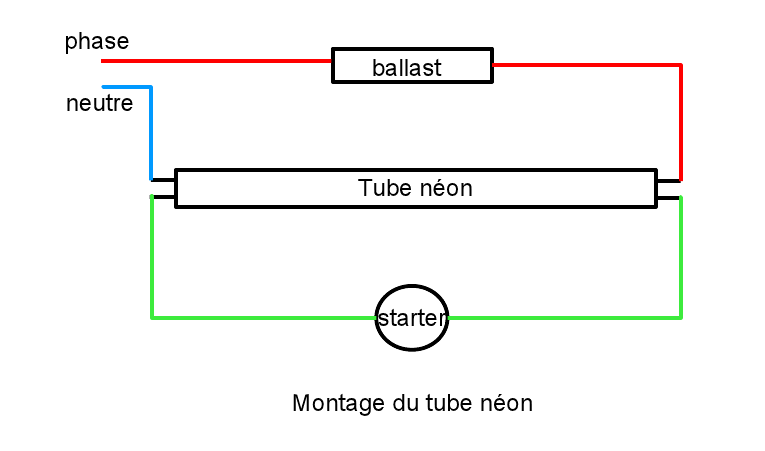

Sous forme de schéma, voilà ce que ça donne:



Cablage d'un néon classique



Le tube Led, lui, n’a besoin ni de ballast ni de starter, il doit être alimenté directement en 220V. On n’a donc besoin que du support du néon, auquel il faut adapter un peu le câblage, qui doit donner cela:



Cablage du tube Led

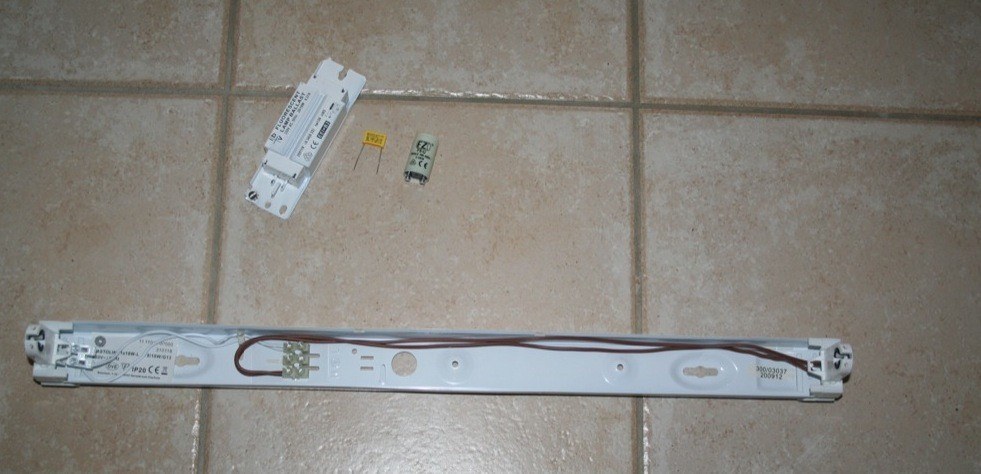

Beaucoup plus simple, non ? Il faut donc bricoler un peu le support du néon pour adapter le câblage, mais cela est relativement simple si on a l’habitude de bricoler un peu. Voilà mon câblage modifié (cliquez pour zoomer):

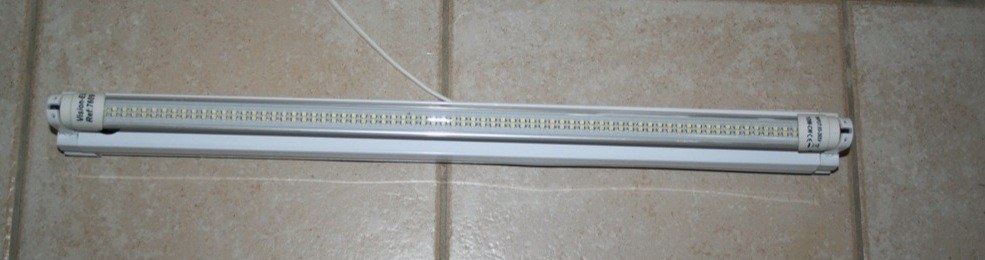

On referme le couvercle, et on peut alors installer le tube Led comme n’importe quel néon, en le glissant et en le faisant pivote pour le bloquer:





Ce tube est donné pour l’équivalent d’un néon 18w, avec une luminosité de 990 lumens. Consommant 10w, l’économie est moins flagrante qu’entre les ampoules incandescentes et les ampoules à Led que nous avions vues, mais on divise tout de même par presque deux la consommation électrique. Notons également qu’il s’allume instantanément, ce qui n’est pas le cas d’un néon, et qu’il est annoncé avec une durée vie de 30000 heures, soit plus de dix ans si on l’utilise 8 h/jour.

Enfin, détails à ne pas négliger:

  • il dégage moins de chaleur (intéressant pour une installation dans des vitrines contenant des produits alimentaires par exemple)
  • en cas de bris de la façade, le tube Led continue de fonctionner, contrairement au néon qui est à jeter !
  • il ne nécessite aucune maintenance : pas de starter à changer, ni de ballast qui grille.

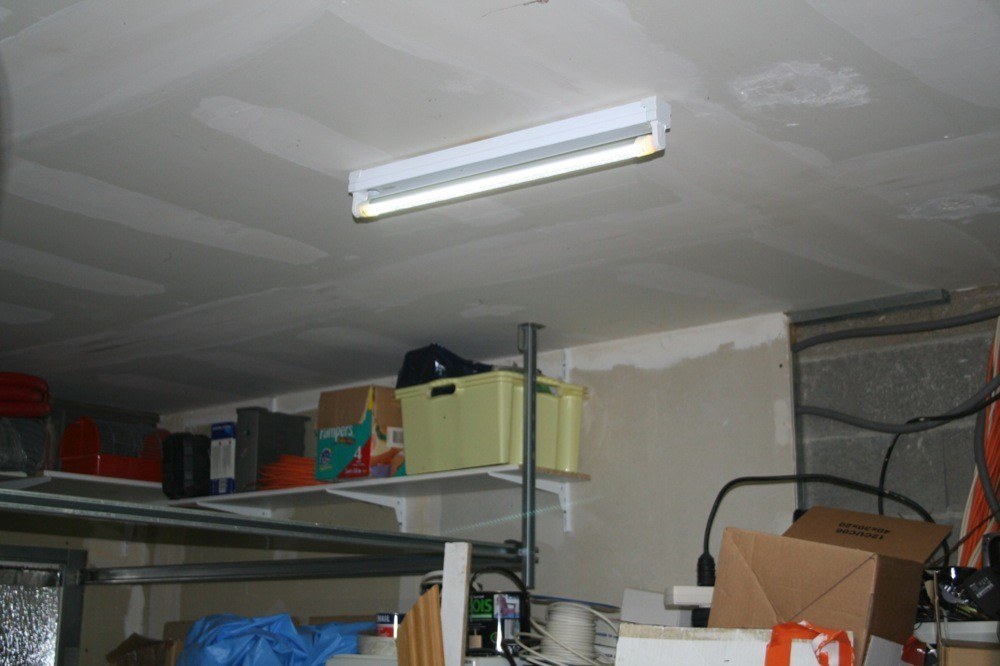

Dans un atelier, ou pour éclairer un plan de travail, il fera parfaitement l’affaire. Pour ma part je l’ai installé dans le garage:





Il éclaire parfaitement (pas de différence notable par rapport au néon 18w livré à la base, ou même par rapport à l’ampoule fluo de 20w que j’utilisais jusqu’ici), et sa lumière blanche est très adaptée pour les taches effectuées dans le garage (bricolage notamment).

Vendu 39€ chez notre partenaire Led et Fluo, voilà un tube intéressant qui permettra de faire des économies d’énergie pour un coût modeste. Il faudra juste passer par une petite adaptation du câblage du néon, chose qui n’est pas très difficile. Différentes longueurs / puissances sont disponibles, pour toutes les utilisations, jusqu’à 1500mm et 25w (équivalent 58w), en lumière du jour ou lumière chaude.

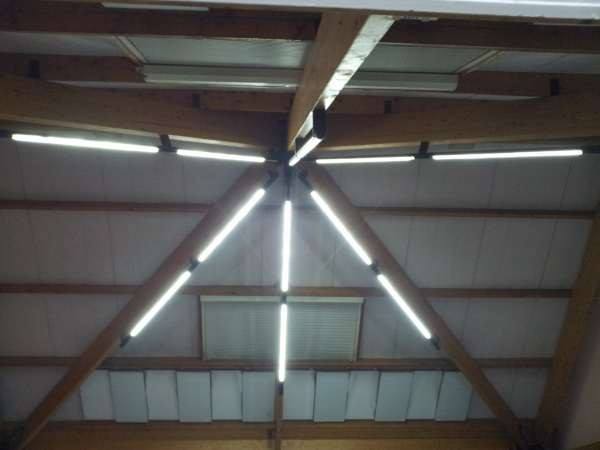

Domotique-Info nous a d’ailleurs présenté il y a peu de temps une installation professionnelle dans une salle des fêtes, où il a remplacé tous les néons par des tubes à led de chez Led et Fluo:





Un très bel exemple d’utilisation de ces tubes: 26000 lumens pour 300w en tout, au lieu des 700 d’origine. Une très belle économie, donc, pour ce genre d’installation !


Tags:

14 Commentaires
  1. Bonjour à tous,

    Je suis également dans le marché de la LED (ampoule LED, spot LED).

    Il faut quand même avoué (et je n’ai aucun intérêt à le faire, mais je pense être légitime) que le néon LED n’est pas rentable pour le particulier.

    Après un calcul rapide il faut utiliser la source lumineuse >12h par jour pour avoir une un retour sur investissement de 2ans soit généralement le temps qu’est garantie le produit.

    En moyenne, les particuliers allument leurs néon 3 heures/jour donc un ROI de 8 ans :o
    Bonne journée
    Lionel

  2. Bonjour,

    Ce type d’installation est totalement à proscrire pour les 2 raisons suivantes :

    1- Vous apportez une modification sur un luminaire, qui de fait perd sa garantie et son homologation, en cas de soucis, ( d’incendie par exemple), l’expert de l’assurance risque de déclarer la non conformité de votre installation. Il faut donc privilégier des luminaires déjà cablés pour de la LED.

    2- Vous présentez un tube en LED apparentes, si l’on se réfère au rapport de l’ANSES d’octobre 2010, priviégié un tube ILT garantissant l’absence de risque.

    Et pour finir, le prix est énorme, pour donner un exemple un tube ILT NEO900, je le touche à 27€.

    Bonne journée

  3. Bonjour,

    Ce type de remplacement du tube neon par tube led en enlevant le starter et ballast est-il vraiment proscrite par les assurances?

    Et si c’est un électricien qui le fait?

  4. Bonjour,
    Je veux bien que vous fassiez de la pub pour un site marchand. Mais, honnêtement, attendez vous a la critique!
    Un manque d’ergonomie déplorable, c’est cher, et il y a des infos partout! On sent le gros travail de ce site e-commerce mais certainement pas le n°1 de l’éclairage.

  5. Bonjour,
    Merci de cette précision Stéphane. Cependant, l’article de Cédric est intéressant au titre de la présentation du produit tube LED.
    On saura faire preuve de vigilance quand à l’installation.
    Bonne journée.

  6. Bonjour,

    Le verdict de l’assureur est sans équivoque
    ” toute modification d’un appareillage électrique, supprime son homologation CE, entrainant de fait, une non conformité de l’installation électrique. Dans le cadre d’une modification effectuée par un professionnel, celui-ci engage sa responsabilité”.

    A préciser que le remplacement du ballast n’est pas considéré comme une modification….

  7. Au registre des inconvénients majeurs, les fluo avec starter et ballast émettent des signaux très nocifs pour la santé (dont les émissions d’ondes, dont les clignotements et aussi les vapeurs de mercure en cas de casse) et nocifs pour les composants radio et/ou informatiques. Inconvénients que l’on ne retrouve pas avec la technologie LED.

  8. les tubes néons sont plus et sont moins gourmandes en énergie
    http://www.tubeneonled.fr

  9. Bonjour,

    Je ne sais pas si quelqu’un suit encore ce post mais j’ai une question:

    Quel est le diamètre des fils électriques à utiliser?

    Merci

  10. Bonjour, pour info on ne peut changer le câblage d’un armature car celle-ci est homologué et a partir du moment où vous retirez des éléments l’armature est dès lors plus dans les règles. Ce procédé est interdit vis a vis de la loi tout simplement.

  11. est ce que on peut laisser le self avec le tube led ou bien il est obligatoire de l’enlever et pourquoi?

  12. Bonjour, On peut très bien le fixer ailleurs qu’à l’emplacement des néons, avec des clips fier sur un mur par exemple.

  13. Bonjour, je viens de mettre un Tube Led dans mon garage à la place d’un tube néon. Je n’ai fait aucune modification électrique sur le câblage de mon luminaire. Le tube Led était livré avec un starter spécifique qu’il faut changer et c’est tout! Ca s’allume instantanément et ça fonctionne impeccable.

  14. bjr j’ai un tube led au bout d’un certains temp il glignote effet tromboskopique pourqu’oi
