Installation de l’écran tactile

Le système domotique sera controlé par deux écrans tactiles, l’un dans le salon, l’autre sur le palier de l’étage. Via cet écran, nous pourrons controler tous les appareils et éclairages de la maison reliés à la domotique, l’alarme, les caméras de surveillance,  et consulter les messages (emails et téléphone), le calendrier avec les rendez vous, les statistiques (consommation électrique, températures, etc…).

Bref, cet écran doit être l’interface conviviale entre l’utilisateur et la domotique.

Le serveur étant dans le garage, et l’écran dans le salon, le raccordement des deux s’est fait via un cable éthernet et deux boitiers de conversion, l’un pour l’Usb, l’autre pour la vidéo (ce qui évite une trop grande perte de qualité vidéo sur la distance, et permet de dépasser la limite des 5m pour l’Usb). Ce type de boitier possède à un bout une connexion VGA, et à l’autre un port éthernet, ce qui permet une connexion VGA jusque 300m ! Vraiment très pratique :)

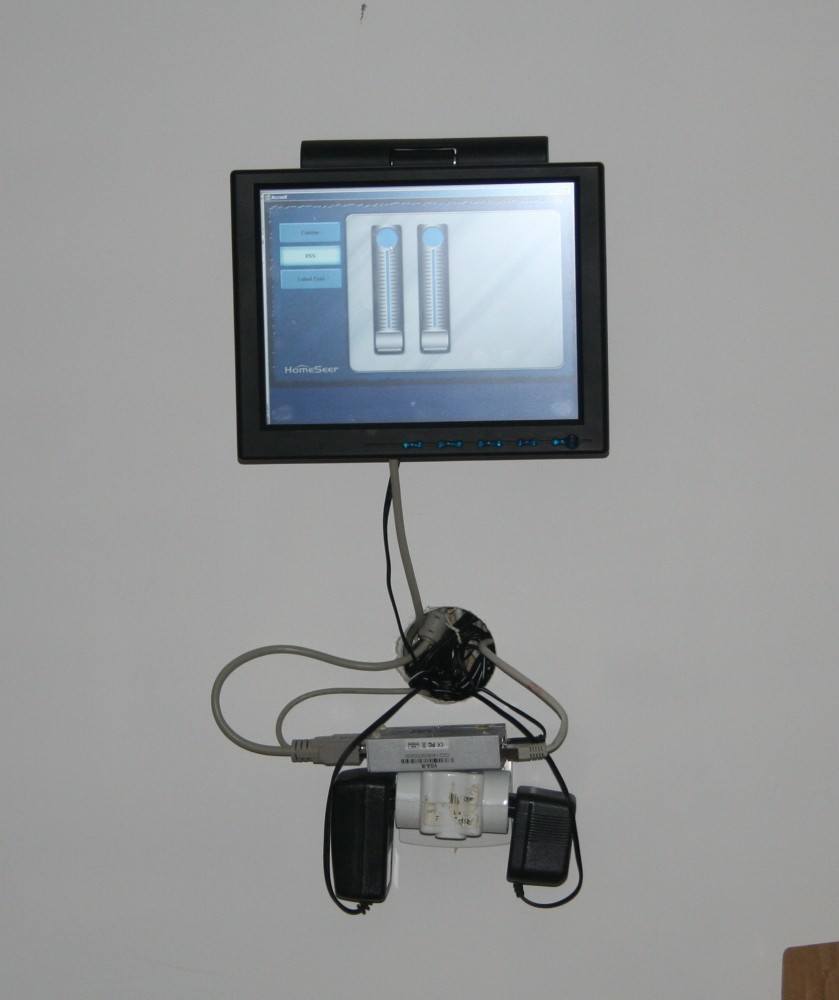

On peut voir ci dessous le premier montage réalisé, avec les boitiers d’alimentation (écran + boitier de conversion), et le boitier de conversion vidéo. Là aussi, j’avais prévu le montage d’une prise électrique en hauteur, et le passage d’une gaine vide pour un cable réseau.


img 0223


L’installation n’étant vraiment pas esthétique, j’ai revu tout ca aujourd’hui.

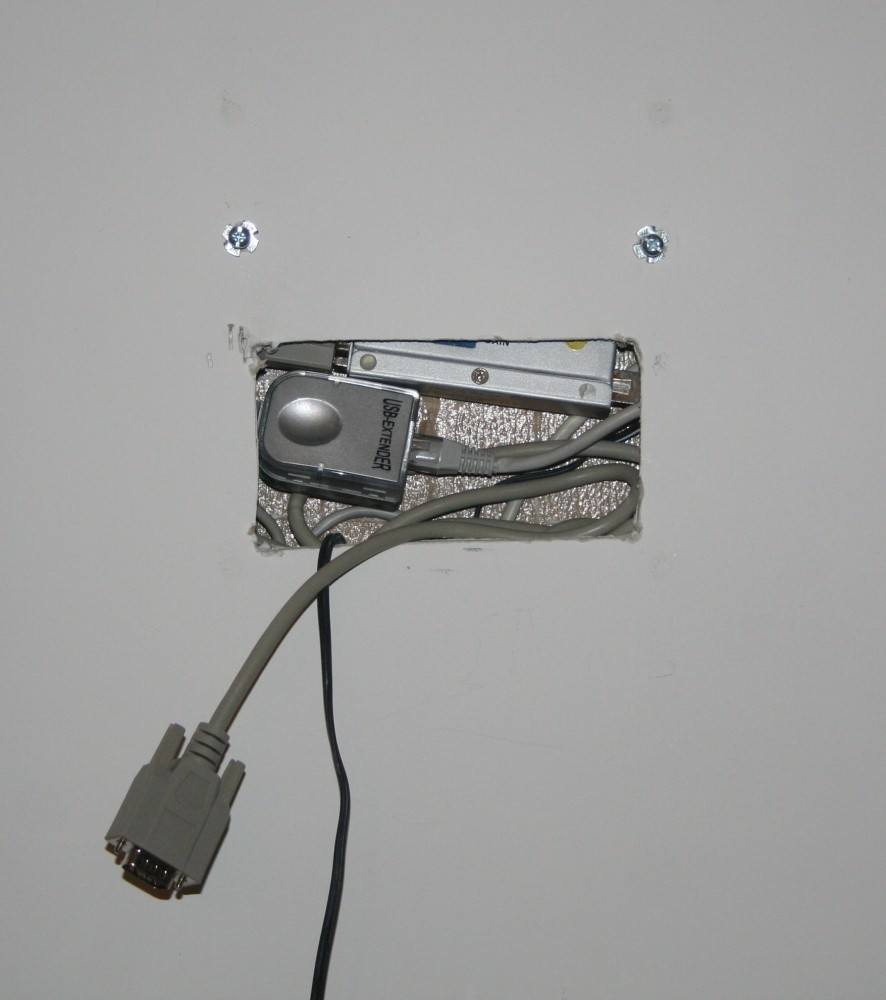

Découpage de la cloison derrière l’écran tactile pour y insérer les deux boitiers de conversion vidéo et Usb:


img 0226

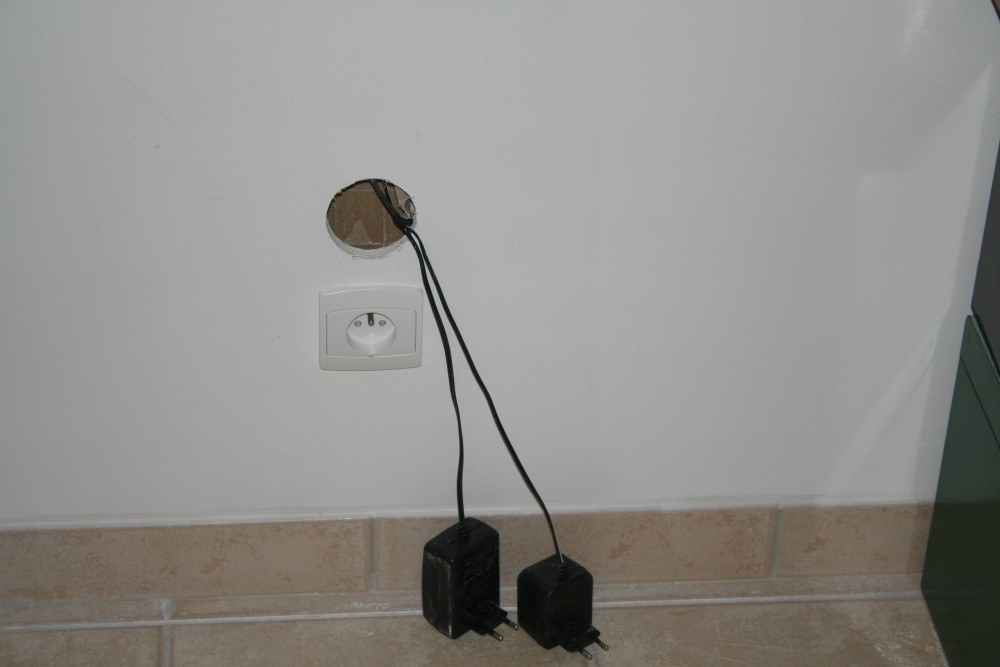

Et déplacement de la prise électrique en bas du mur, avec passage des cables d’alimentation dans la cloison.

img 0227

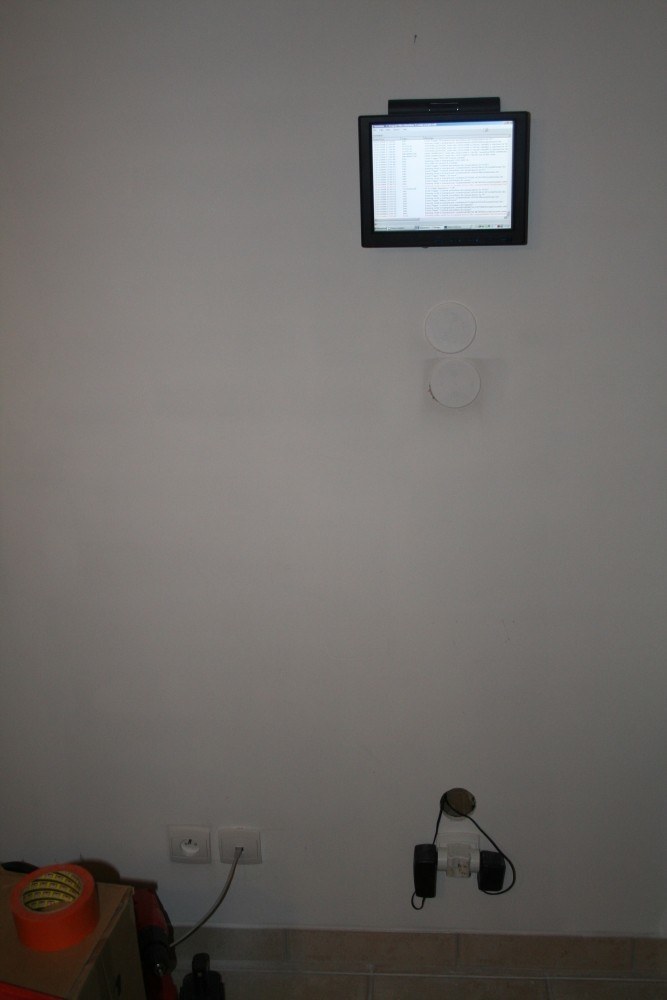

Voilà, au final, l’écran fixé au mur, et « seulement » les blocs d’alimentation en bas du mur, ce qui est toujours mieux que de les avoir au milieu du mur, en plein dans la vue. L’idéal aurait été de les cacher dans la cloison, mais les blocs sont trop gros pour cela.

A lire également:
Les meilleures offres Xiaomi pour le #CYBERMONDAY avec de nombreux bons plans !


img 0229


Le côté prises électrique et passage des cables sera fignolé plus tard, en fonction de la déco que nous choisirons pour le salon.

Il ne me reste plus qu’à réaliser une belle interface tactile conviviale ! :D
