Comment alimenter sa box Jeedom en POE ?

Aujourd'hui, à l'aire du tout connecté, entre les câbles réseau, les alimentations, et les divers accessoires, on se retrouve aujourd'hui avec de nombreux câbles dans tous les sens. Un vériatble enfer à gérer, sans compter le manque d'esthétisme. Alors si on peut en supprimer quelques uns, c'est toujours bienvenu. Aujourd'hui je vous propose une petite astuce pour alimenter votre box Jeedom en POE, et ainsi supprimer le câble d'alimentation.

I. Qu'est ce que le POE ?

Petit rappel tout d'abord: le POE, c'est la technologie qui permet d'alimenter un appareil directement via un câble réseau. Le câble ethernet permet ainsi de faire transiter à la fois les données et l'électricité nécessaire au fonctionnement de l'appareil sur lequel il est branché.

Par contre, pour fonctionner, il faut posséder soit un switch POE, soit un injecteur POE, un petit appareil qu'on branche sur une alimentation et sur un port ethernet du switch, pour y envoyer de l'électricité.

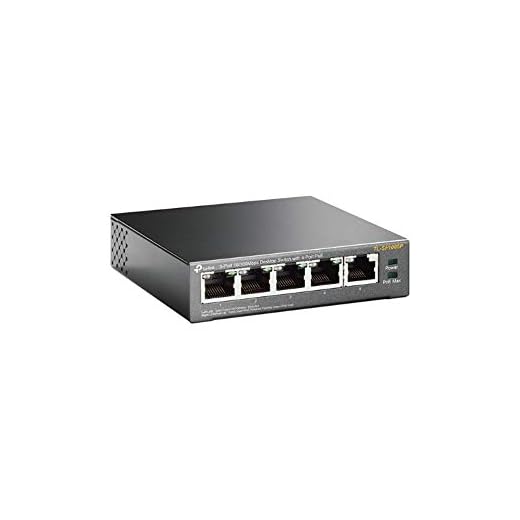

Voici deux exemples de petits switch POE, et d'un injecteur POE, si vous voulez simplement ajouter le POE à un switch que vous possédez déjà:

Quand on est bon au niveau du switch, il faut ensuite que l'appareil à brancher à l'autre bout soit compatible POE. C'est le cas de certaines caméras par exemple. Mais ce n'est pas le cas de notre box Jeedom. Alors comment procéder ?

A lire également:
Comment utiliser ChatGPT avec Home Assistant pour automatiser votre maison : Guide pour débutants !

II. Alimenter Jeedom en POE

Il faut savoir qu'un switch POE envoie du 48V, avec une puissance plus ou moins forte, en fonction de ce que réclame l'appareil relié. Si vous jetez un oeil à l'alimentation de votre Jeedom Smart, vous verrez qu'elle demande du 5V, en 2,4A, sur une prise type jack 2,5×0,8mm. Et son port ethernet n'est pas compatible POE. Alors comment faire ?

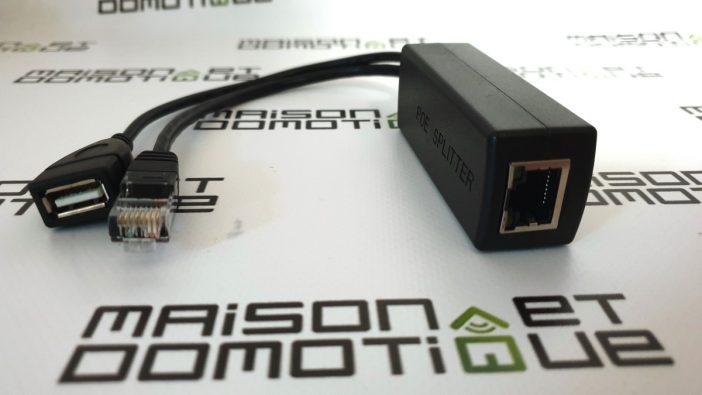

Grâce à un Splitter Actif POE, qui est un petit appareil de ce type:

alimenter jeedom poe 3

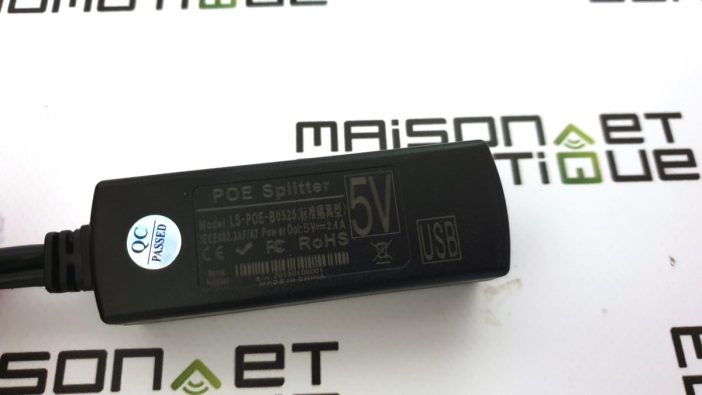

Si on regarde de plus près ce modèle, il prend en entrée le 48V issu du port POE du switch, et le convertit en 5V 2,4A, pile ce dont nous avons besoin pour notre jeedom:

alimenter jeedom poe 5

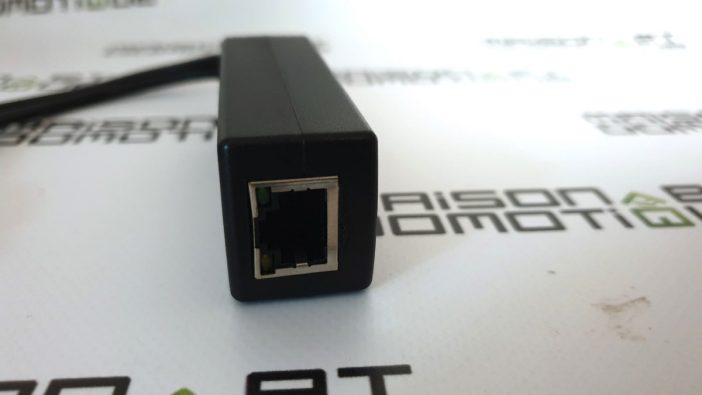

Pour bien comprendre le fonctionnement: d'un côté, nous avons un port ethernet. Il faudra y brancher bien sûr un câble ethernet, lui même relié au switch POE, ou une prise ethernet murale alimentée par un switch POE.

alimenter jeedom poe 4

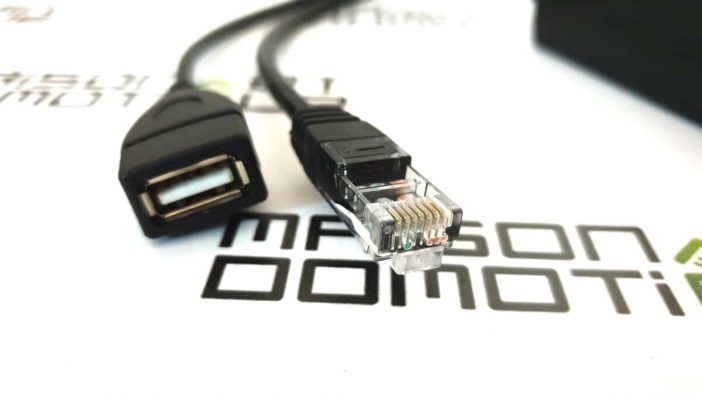

De l'autre côté nous avons un cable ethernet et une prise Usb femelle. Le cable ethernet ira se brancher dans la prise ethernet de la Jeedom pour sa connexion au réseau.

alimenter jeedom poe 2

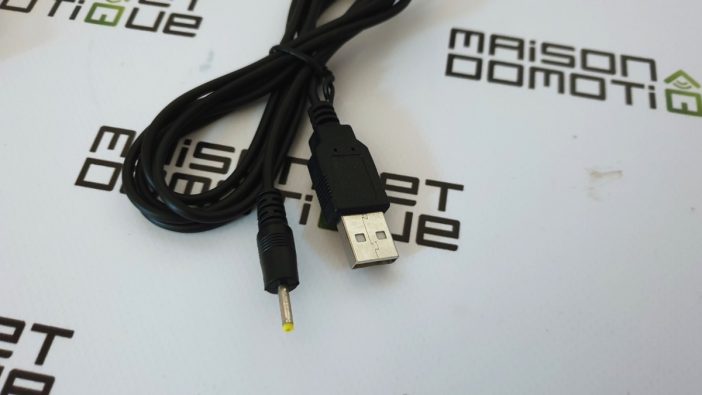

La prise Usb femelle servira à alimenter la Jeedom Smart. C'est cette partie qui est un peu plus compliquée, la Smart utilisant un tout petit adapteur jack 2,5×0,8 :/ Heureusement, on trouve tout de même ce type de cordon Usb / jack 0,8×2,5:

alimenter jeedom poe 6

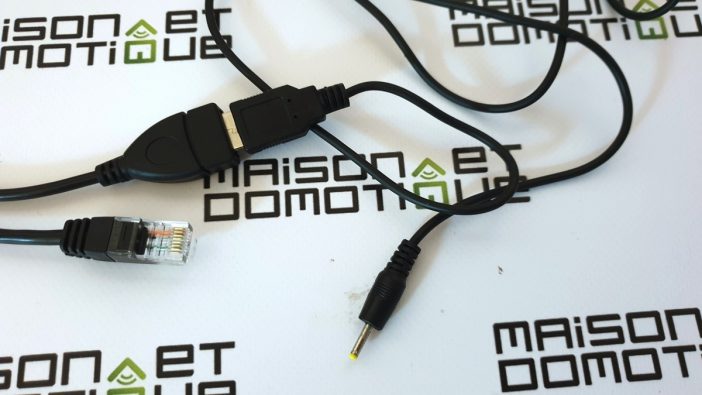

Il suffit donc de brancher ce câble sur le splitter POE:

alimenter jeedom poe 7

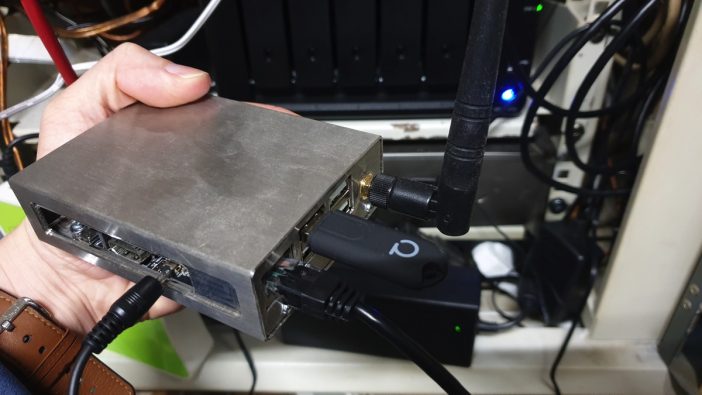

Ainsi, cet embout peut maintenant venir se brancher à la place de l'alimentation d'origine:

alimenter jeedom poe 8

Ainsi, sur la Jeedom Smart, nous avons toujours bien le connecteur pour l'alimentation et la prise ethernet. Mais tout cela n'est alimenté que par un cable ethernet grâce au Splitter Actif POE !

A lire également:
Maison hantée 2.0 : Utilisez Home Assistant pour une expérience d'Halloween connectée et terrifiante !

C'est installé depuis près d'un mois sur la mienne, et aucun soucis à déclarer. Outre l'avantage de gagner un cable d'alimentation, et donc aussi une prise électrique (surtout dans mon armoire de brassage ici, sachant que la place est toujours comptée), l'autre gros avantage est que mon switch POE étant branché sur un onduleur, ma Jeedom Smart est elle aussi sur onduleur et peut donc faire face aux coupures de courant sans problème !

Donc au final il vous faut simplement ces deux éléments:

III. Et si ma Jeedom est sur Raspberry Pi ?

Si vous n'avez pas une Jeedom Smart, mais une Jeedom installée sur un Raspberry PI (c'est le cas de beaucoup ;-), il existe une solution même plus simple, puisqu'on trouve des Splitters avec sortie micro Usb directement, comme ce modèle par exemple:

DSLRKIT Active PoE Splitter Power Over Ethernet 48V to 5V 2.4A Micro USB Plug for Raspberry Pi B/B+/2/3

Free shipping
Last update was on: 12 novembre 2024 0 h 33 min
en stock
10,90

Pas besoin donc d'avoir recours à un adaptateur.

A lire également:
Guide: Intégrer Starlink dans Home Assistant

C'est une petite astuce simple, il fallait juste connaitre ce type de produit. Cela ouvre en tout cas de nombreuses possibilités, pour par exemple alimenter des antenne Jeedom dans la maison simplement via le cable ethernet, ou tout autre appareil relié au réseau (il existe le même type d'adaptateur sortant du 12V pour alimenter bien d'autres appareils ;-). Enjoy !

Pour information, cet article peut contenir des liens affiliés, sans aucun impact sur ce que vous gagnez vous même ou le prix que vous pouvez payer pour le produit. Passer par ce lien vous permet de me remercier pour le travail effectué sur le blog chaque jour, et d'aider à couvrir les dépenses du site (hébergement, frais de port pour les concours, etc.). Ca ne vous coute rien, mais ca m'aide beaucoup ! Merci donc à ceux qui joueront le jeu !

Inscrivez vous à notre newsletter !

Ne ratez plus aucun article, test de produit ou guide, grâce à un mail dans votre boite chaque vendredi !

Tags :

10 Commentaires
  1. Bonjour,
    Merci pour cet article.
    Pourquoi ne pas avoir alimenté la Jeedom Smart directement pas le port Micro USB, cela évite l’adaptateur, non?

    • Salut. Alors deux raisons à cela:
      – pour alimenter la Jeedom Smart en Usb, il y a un jumper à déplacer à l’intérieur, ce qui oblige à ouvrir la box, et donc fait sauter la garantie.
      – ensuite, Jeedom a fait des tests avec une alimentation en Usb, et apparemment la carte chauffe plus qu’avec l’alimentation actuellement fournie.
      Du fait de ces deux points, je ne peux donc pas conseiller aux utilisateurs de l’alimenter en Usb. Ceux qui le feront le feront à leurs risques et périls ;-) Par contre pas de soucis si Jeedom est installé sur un RPI.

  2. Pour les utilisateurs de Raspberry, il y a aussi la solution officiel, le Raspberry POE Hat, qui ajoute la gestion du POE directement sur le Raspberry et donc supprime encore bien plus de câble.
    https://www.kubii.fr/cartes-extension-cameras-raspberry-pi/2280-raspberry-pi-poe-hat.html?src=raspberrypi
    La solution ultime pour les utilisateurs de Raspberry PI 3B+ et 4.
    Plus qu’un seul cable pour l’alimentation et le réseau.

    • Oui, tout à fait ! J’en étais resté à un tarif avoisinant les 40€ quand j’avais découvert cette carte, mais à 20€, ca devient nettement plus intéressant ! Un poil plus cher que mon Splitter, mais un peu plus “propre” en effet :D

  3. Bonjour, une question générale sur le Poe au niveau de l’injecteur poe,; que ce passe t’il pour tous les autres appareils branchés sur le switch. Il vont recevoir du 48v!
    Faut-il plutôt réserver un switch spécial pour les appareils compatibles ?
    Merci

    • Le standard POE 802.3 existe en plusieurs versions, actif et passif. si tu as un switch ayant la version active du protocol, une négociation est entamé et si le périphérique détecté est bien POE, l’alimentation est envoyé. Si le périphérique est un simple ordinateur, le POE est désactivé sur le port correspondant du switch.
      Donc si tu veux utiliser un switch avec tout type de périphérique, vérifie bien qu’il respecte la norme POE actif.
      Si ton switch est de type passif, aucune négociation, il envoi du 48V sur tous les ports et tant pis pour ce qui est au bout :o{
