II. Mise en place du BX-80NR

Mon but ici est d'intégrer ce détecteur à mon système domotique Jeedom. Ainsi, en fonction du moment de la journée, et de l'état de l'alarme, je déclencherai des actions différentes en cas de détection d'intrusion. J'aurai pu utiliser un émetteur Zwave, comme par exemple un FGBS-001, mais j'ai préféré opter pour un émetteur Edisio que j'avais, et que j'apprécie pour sa longue portée. Cet émetteur EMM-100 dispose de deux contacts. Un seul sera utilisé pour la détection du BX-80NR, l'autre ne servira à rien, mais ce n'est pas grave. Ce module Edisio vient donc se loger dans le grand compartiment vide, ainsi qu'une pile de 9V, reliée à la prise qui était fournie:

bx 80nr test 18

En fonction de l'émetteur utilisé, il est également possible de relier le BX-80NR a la pile de l'émetteur, grâce aux deux autres cables fournis, qui sont conçus de façon à pouvoir s'intercaler entre la pile et ses contacts. Bien sûr l'autonomie de l'émetteur en sera d'autant affectée. Ici la pile de 9V utilisée devrait apporter une autonomie d'environ 2 ans. Nous verrons cela avec le temps :)

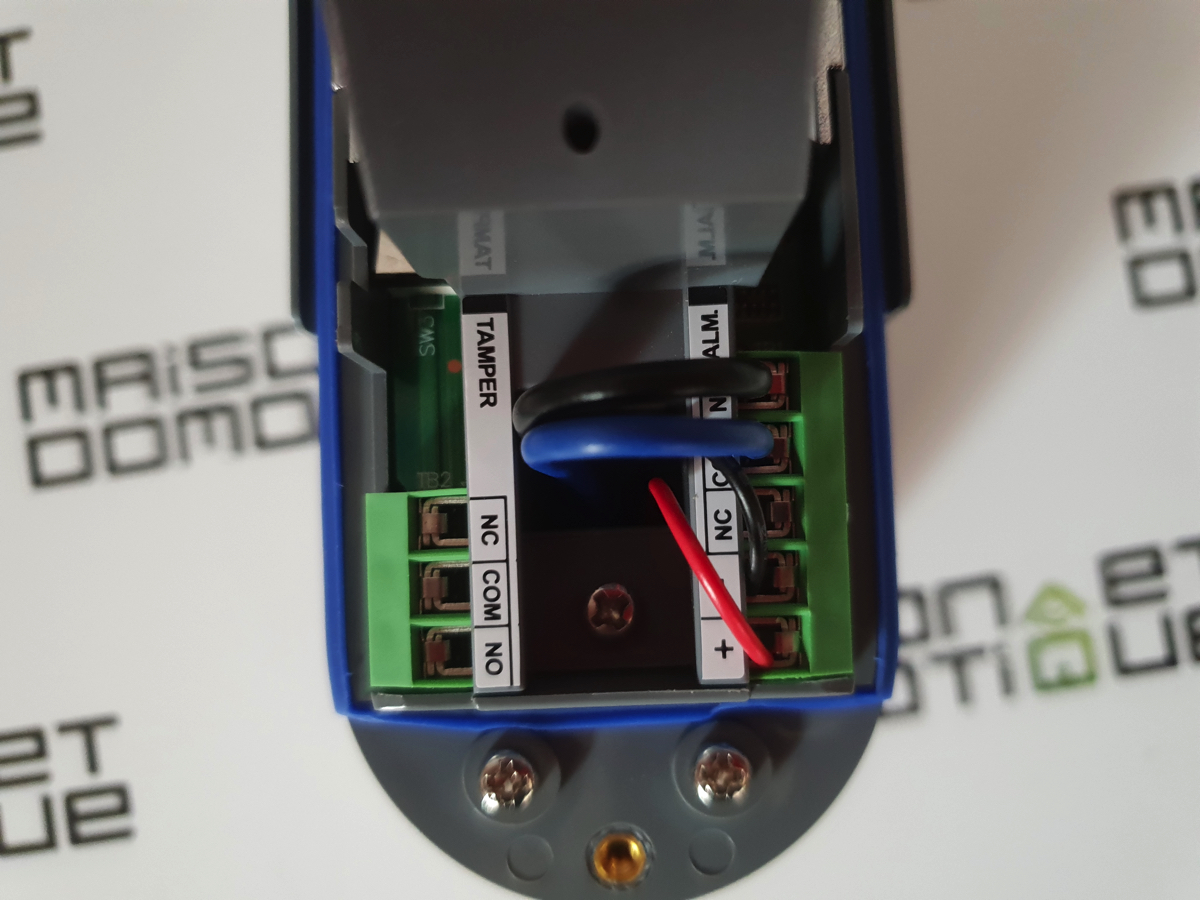

Les câbles passent ensuite par un orifice existant dans le boitier, pour venir réapparaitre près des connecteurs. Les deux câbles du EMM-100 sont reliés aux bornes COM et NO. Les fils de la pile viennent naturellement sur les connecteurs + et -:

bx 80nr test 16

A partir de là notre BX-80NR est opérationnel. D'ailleurs, dans sa configuration par défaut, la led est réglée pour s'allumer à la moindre détection, pour faciliter les réglages. Elle est à désactiver via les dips à la fin des réglages, de façon à économiser la pile.

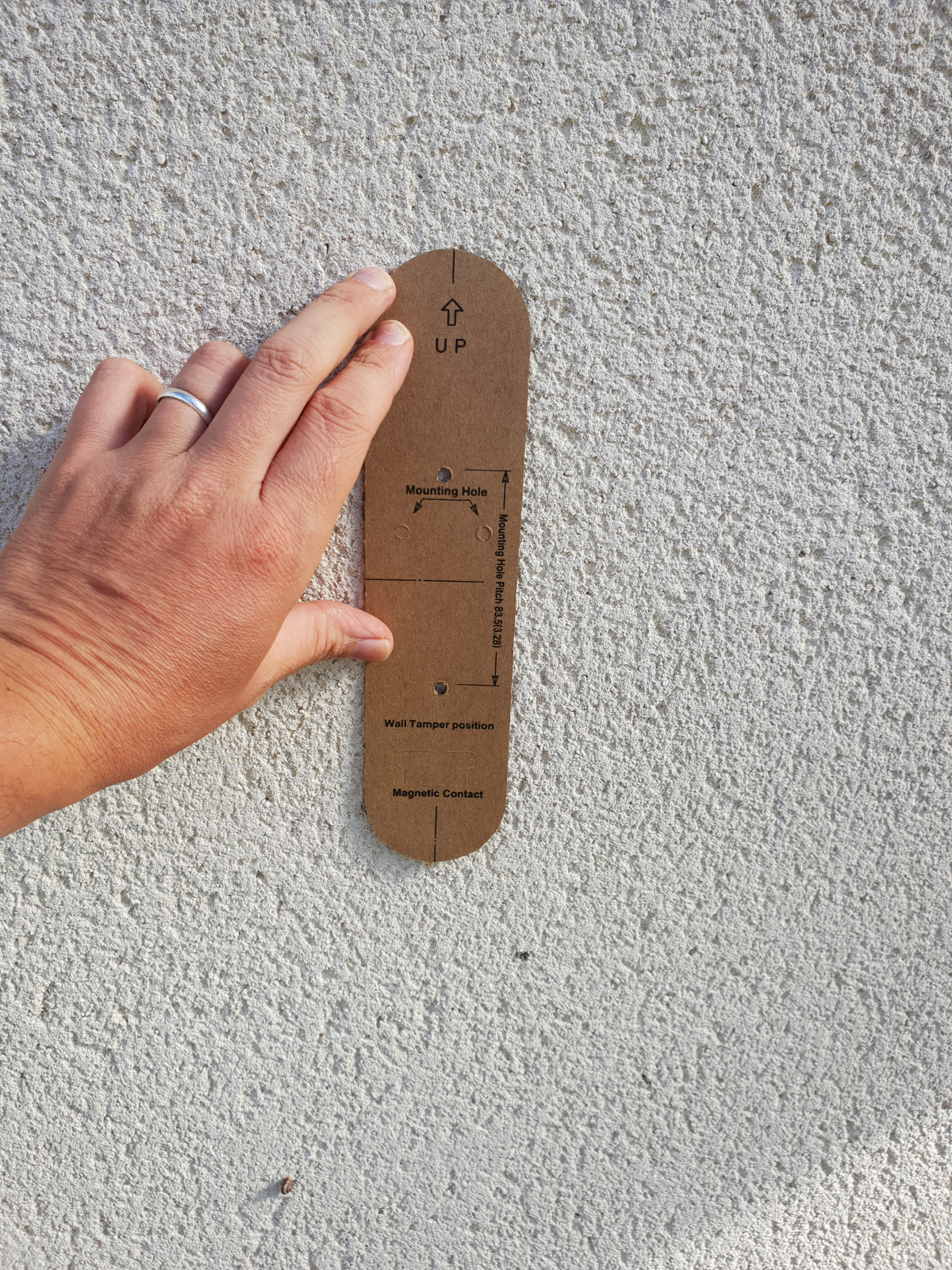

Il ne reste plus qu'à mettre en place le BX-80NR, en s'aidant du gabarit fourni pour le percage:

optex bx 80nr install 2

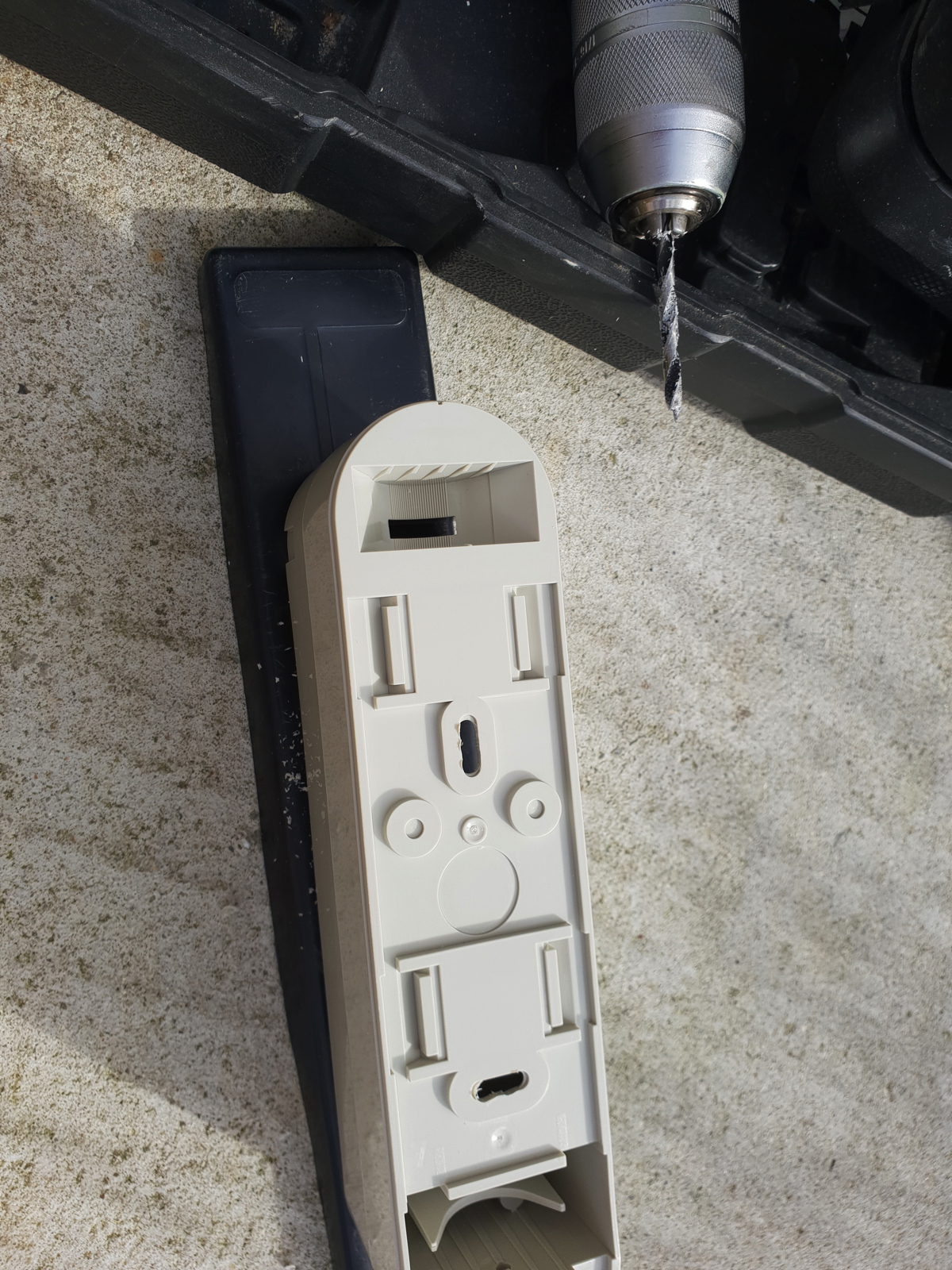

On découpe les emplacements sélectionnés pour les fixations:

A lire également:
Nice Hub PowerBank: le secours électrique et wifi pour que votre box domotique reste toujours accessible !

optex bx 80nr install 3

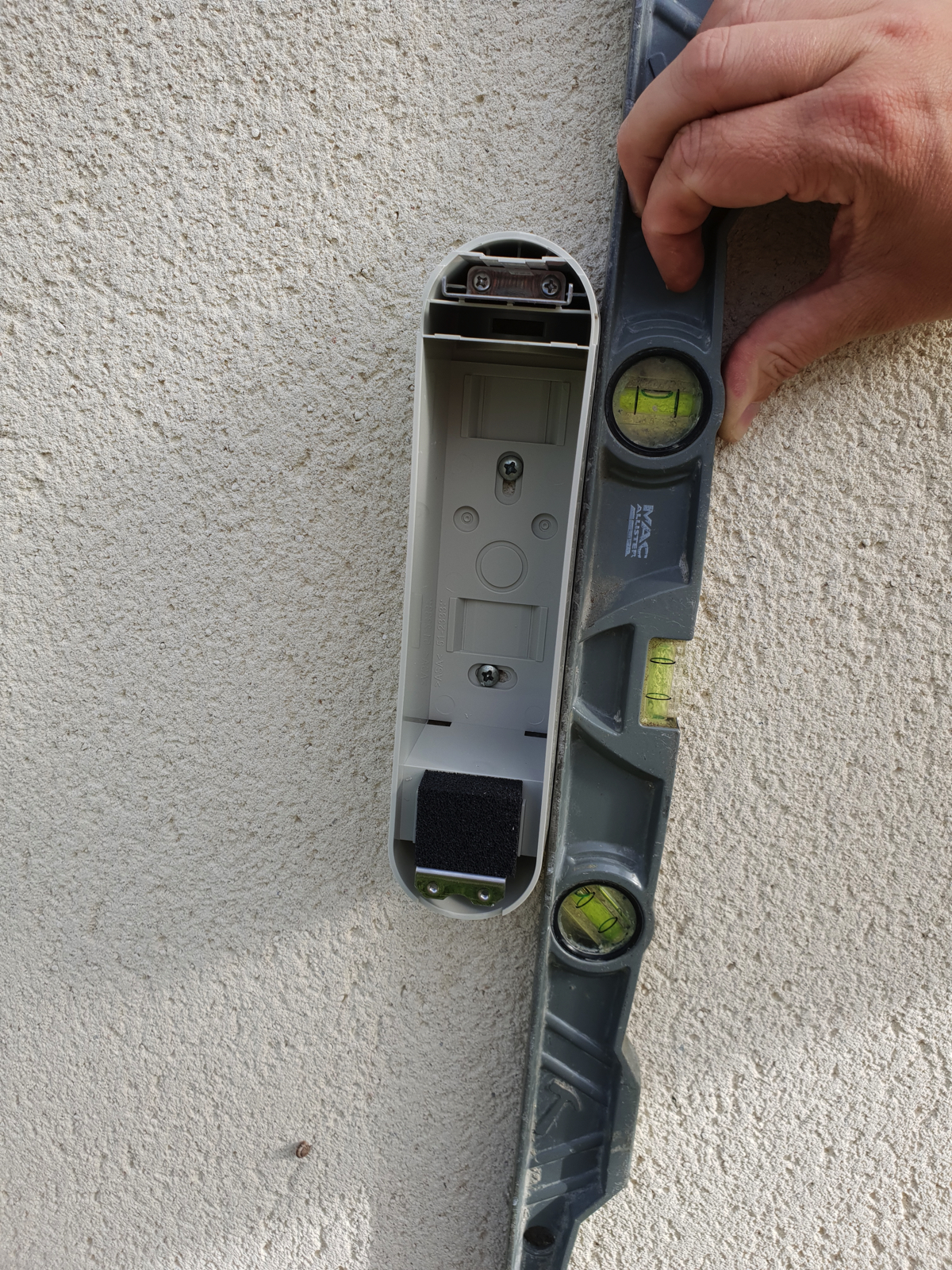

Et on le fixe au mur, en s'assurant qu'il soit parfaitement droit, afin que les faisceaux de détection soient dans leur position optimale (celui du haut devant être parallèle au sol):

optex bx 80nr install 4

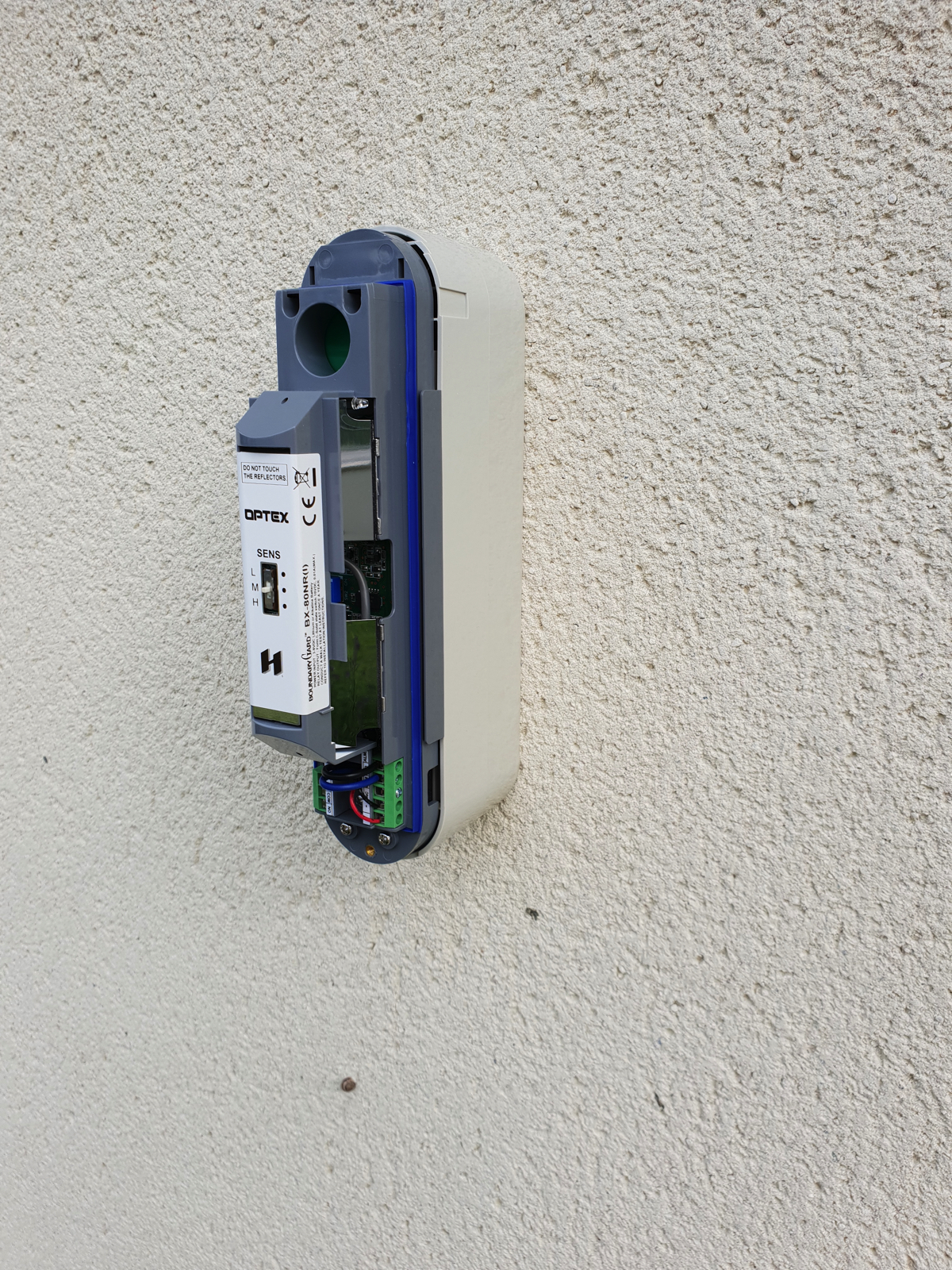

On peut alors remonter la partie électronique:

optex bx 80nr install 5

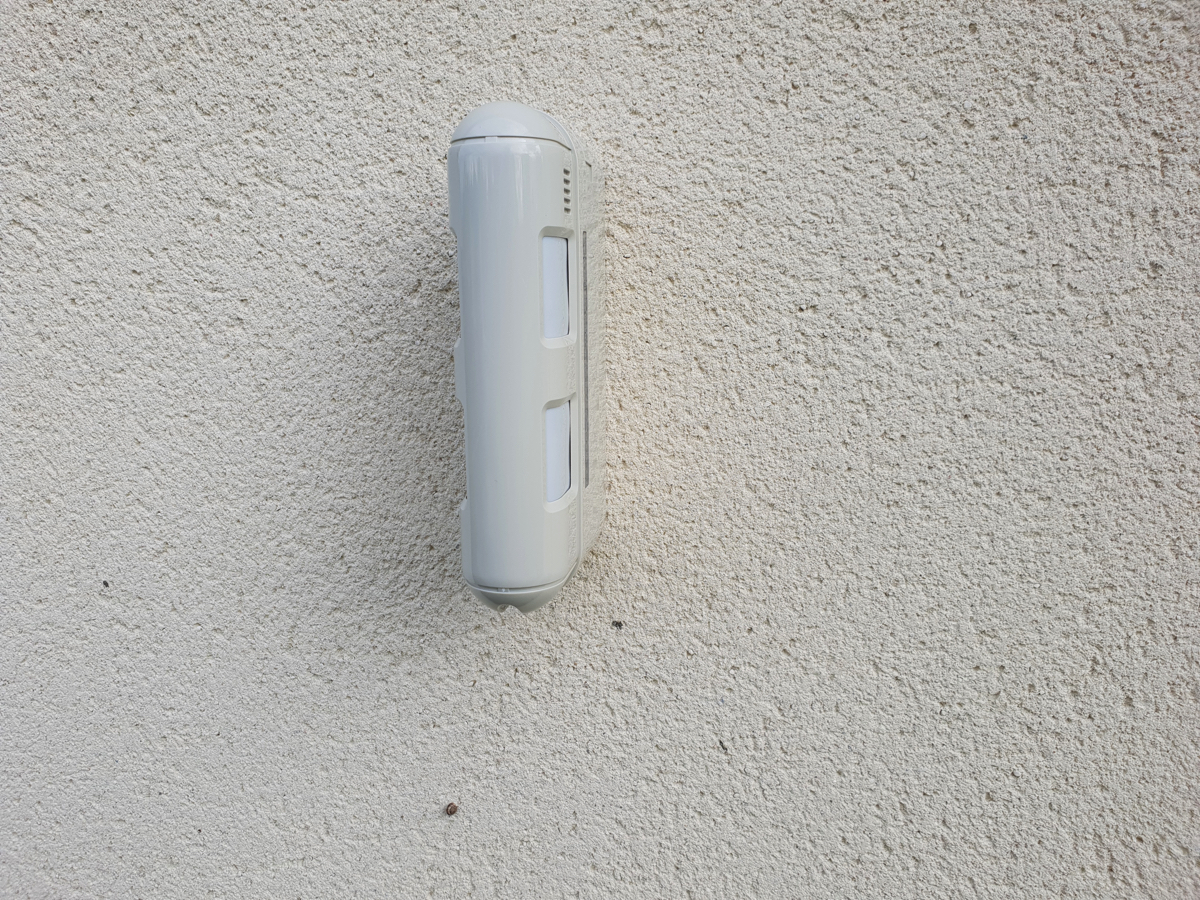

Puis le capot:

optex bx 80nr install 6

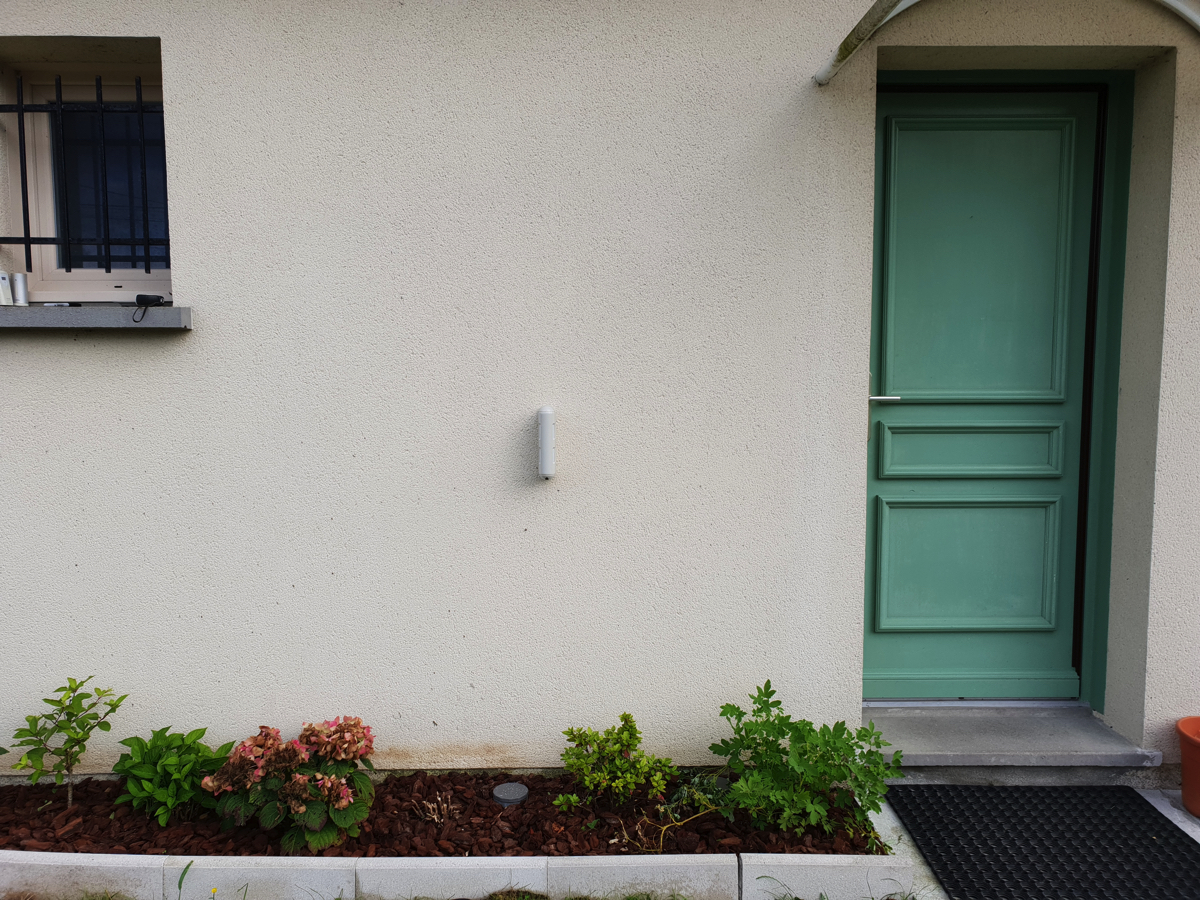

La mise en place est terminée, et est plutôt simple. Malgré sa taille conséquente, le BX-80NR reste relativement discret sur la façade. Tout dépendra ensuite de la couleur de votre crépis :)

optex bx 80nr install 1

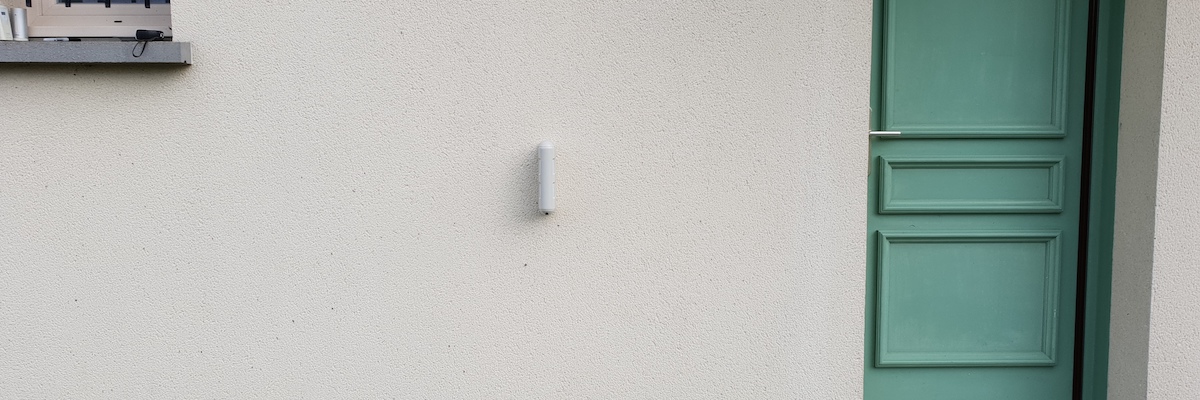

J'ai choisi ici de le fixer sur l'avant de la maison, ainsi il détectera la moindre tentative de passage devant la porte, la fenêtre, ou encore la porte de garage, qui donnent toutes sur la même façcade. Pour rappel, j'avais eu une tentative de cambriolage il y a quelques mois:

L'alarme ne s'est pas déclenchée car la porte n'a pas été ouverte et il n'y a pas eu de choc violent sur la porte. Mais si le BX-80NR avait été en place, j'aurai pu déclencher des actions car l'intrus aurait été détecté immédiatement à l'extérieur de la maison.

Le plus délicat est ensuite de régler correctement les lentilles et la sensibilité pour que la détection se fasse réellement selon vos besoins. Ici je ne peux pas vous aider, il faudra bien suivre les explications de la notice.

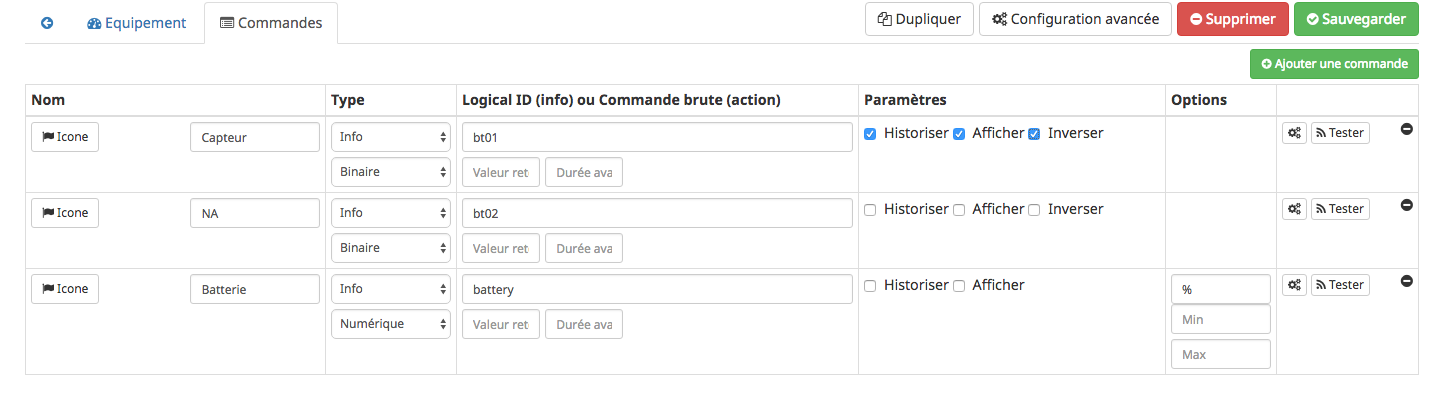

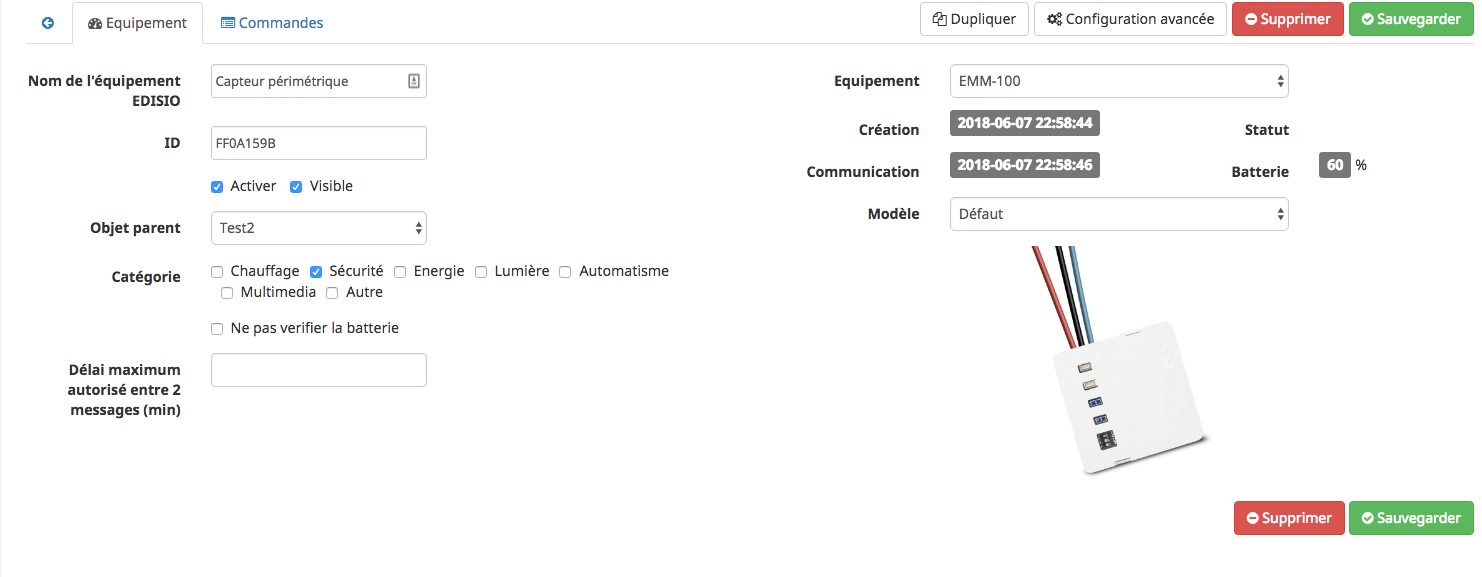

Le module Edisio EMM-100 a lui été intégré dans Jeedom:

emm100 jeedom

emm100 jeedom 01

C'est lui qui transmettra les alertes, le BX-80NR n'étant qu'un détecteur au service des autres. Le système reçoit ainsi une alerte dès que le BX-80NR détecte un passage:

widget perimetrique

A partir de là, on peut déclencher les actions qu'on souhaite via un scénario.

scenario jeedom bx 80nr 01

scenario jeedom bx 80nr 02

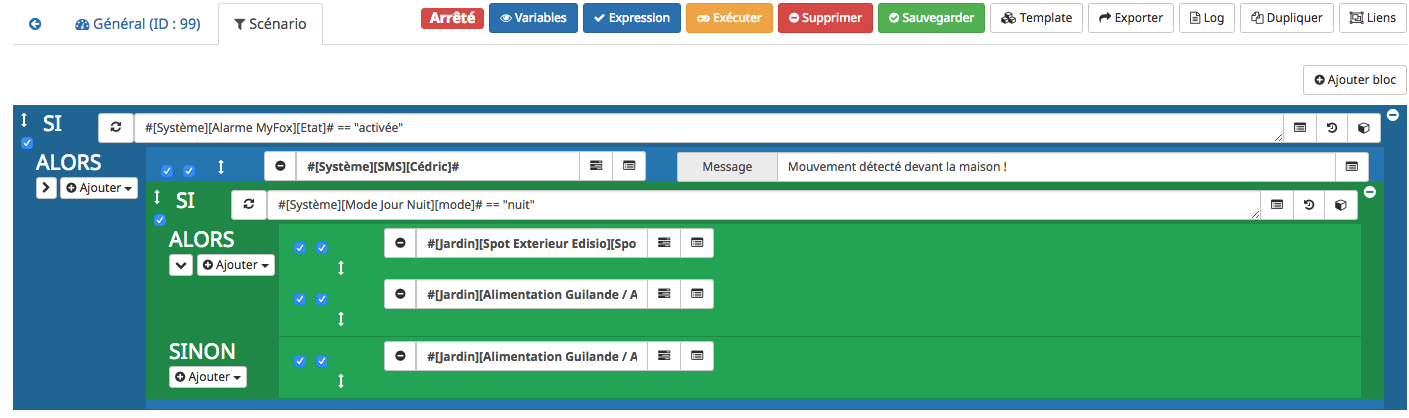

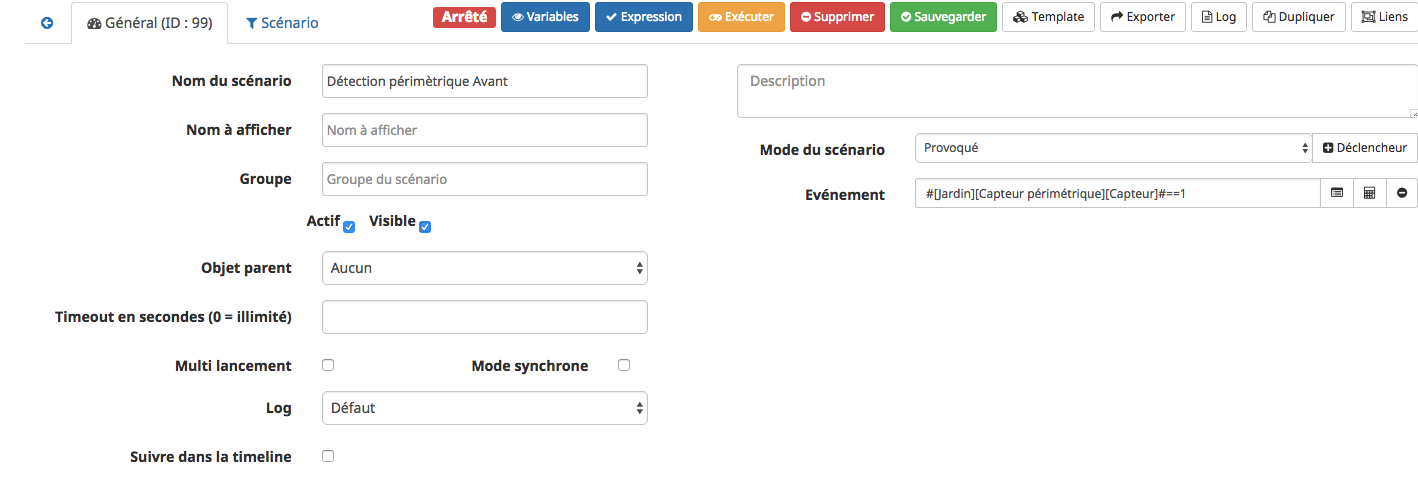

Pour l'exemple, j'ai ici un scénario qui se déclenche en cas de détection du capteur. Dans ce cas, je vérifie si l'alarme est activée, ce qui signifie qu'il faut en effet assurer la surveillance de la maison. Dans ce cas, j'envoie un SMS sur mon mobile pour être alerté immédiatement. Ensuite, s'il fait nuit, j'allume les spots à l'avant de la maison, et je déclenche une sirène pendant 3min à l'extérieur. S'il fait jour, je déclenche uniquement la sirène.

J'ai également depuis ajouté quelques commandes pour déclencher l'enregistrement des caméras afin d'avoir également un visuel de ce qui se passe. A partir de là on peut déclencher tout ce qu'on souhaite pour être averti et dissuader l'intrus d'aller plus loin.

III. Conclusion

Le BX-80NR de Optex est installé maintenant depuis plusieurs semaines à la maison. Je dois dire que sa détection fonctionne parfaitement, et que bien positionné  / réglé, on est à l'abri des fausses détections. Même mon chien qui circule dehors ne le déclenche pas, puisqu'il ne coupe que le faisceau inférieur. Un “humain” en revanche le déclenche à tous les coups. Le système utilisé est vraiment ingénieux. Bien sûr, il n'assurera pas la sécurité de la maison à lui seul, mais c'est un périphérique qui vient très bien compléter un système existant, afin d'assurer la sécurité dès l'extérieur. J'aime beaucoup le fait de ne pas devoir attendre que l'intrusion ait lieu pour commencer à réagir. Grâce au BX-80NR, il est possible d'être pro actif. De plus le procédé fait que le détecteur est relativement économique, puisqu'un seul est capable de couvrir jusqu'à 24m, ce qui est largement suffisant pour surveiller toute une façade de maison. Un BX-80NR par façade, et nous voilà avec une belle protection supplémentaire. Personnellement maintenant qu'il a fait ses preuves, je vais voir pour en ajouter un ou deux supplémentaires afin de finaliser la sécurité de la maison, et voir pour ajouter un capteur anti arrachement en complément pour sécuriser le BX-80NR lui même.

Pour se le procurer, maintenant, voilà une bonne question. Le périphérique n'est pas si facile à trouver à la vente, car il fait souvent partie intégrante d'une installation de sécurité plus conséquente. Ce que peut vous proposer Je Me Sécurise, qui a eu la gentillesse de m'envoyer ce capteur suite à ma tentative de cambriolage. Bien que n'étant pas vendu directement sur la boutique, n'hésitez pas à les contacter pour en savoir davantage, ils sont très sympa ;-). En général il faut prévoir un prix entre 150 et 200€ le capteur. Un certain budget, mais très économique compte tenu de son périmètre de surveillance. Après il faut savoir le coupler à un émetteur et l'installer, et surtout le régler. C'est pour cette raison que passer par un professionnel n'est pas une mauvaise idée dans ce cas. Au moins vous aurez rapidement un système efficace.

Quelque soit la solution choisie, ce BX-80NR est en tout cas un périphérique à connaitre pour sécuriser les abords de sa maison !

8.6 Total Score
Le détecteur idéal pour l'extérieur de la maison !

Le BX-80NR est un capteur périmétrique permettant de détecter toute intrusion aux abords de la maison. Une excellente solution, pour prévenir tout risque avant toute intrusion de la maison elle même.
