Suivre sa consommation ET sa production d’énergie

Ces derniers mois, j'ai présenté de nombreuses solutions pour suivre sa consommation d'électricité: OWL, Current Cost, Home Energy Meter, etc…

Ces solutions utilisent la plupart du temps le système des pinces ampère métrique: des pinces à mettre sur la phase à suivre, qui permet d'estimer la consommation. La consommation ne sera jamais tout à fait identique à la consommation relevée par EDF, mais elle permet d'avoir une idée déjà très précise.

Il existe toutefois un autre moyen pour relever sa consommation quand on possède un compteur électrique moderne (électronique). Ces compteurs possèdent la téléinfo, qui permet à EDF de relever votre compteur à distance, ou encore à votre ballon d'eau chaude de se mettre en route quand vous êtes en heures creuses. Cette téléinfo est utilisable même par nous, sous deux conditions:

  • que la téléinfo soit activée sur le compteur (si ce n'est pas le cas, il faut en faire la demande à ERDF)
  • de posséder un modem capable de lire ces informations.

On trouve aujourd'hui de nombreux montages, tout fait ou à réaliser soit même, qui permettent de lire ces informations.

Comme je suis une bille (il faut bien l'avouer) en soudure, je me suis donc tourné vers les montages tout fait. Et là, deux constats:

  • il existe des solutions très abordables, pour une cinquantaine d'euros, mais à relier directement sur un port Usb. Comme ces solutions doivent également être connectées au compteur électrique, la mise en place n'est pas toujours simple, car il faudrait avoir un ordinateur près de son compteur électrique.
  • d'autres solutions existent en sans fil (un émetteur branché sur le compteur électrique, et un récepteur sans fil branché sur l'ordinateur), mais là, les prix s'envolent !

Mon besoin à moi était d'avoir une solution sans fil, capable de relever deux compteurs (consommation, et production de mes panneaux photovoltaiques), et ne me coutant pas un oeil. J'ai trouvé mon bonheur grâce à Mickael, de Planète Domotique, qui m'a indiqué la solution fabriquée par Cartelectronic.



I. Déballage

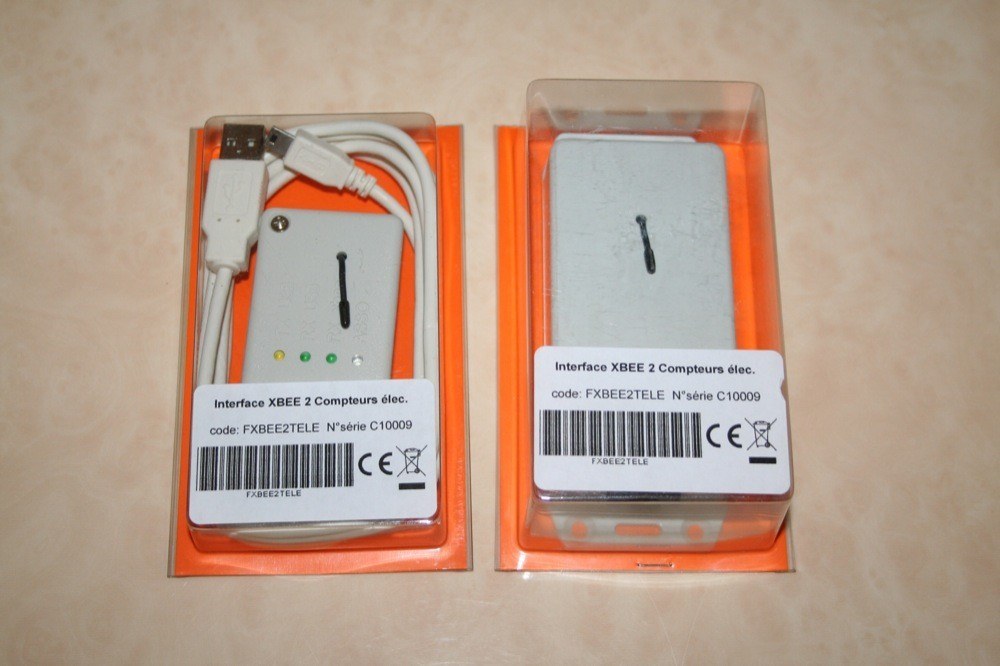

Cette solution est constituée d'un émetteur à brancher sur les bornes téléinfo de son compteur électrique, et d'un récepteur à brancher sur un port Usb de son ordinateur, les deux appareils communicant en Xbee Pro (jusqu'à une centaine de mètres):



IMG 4186

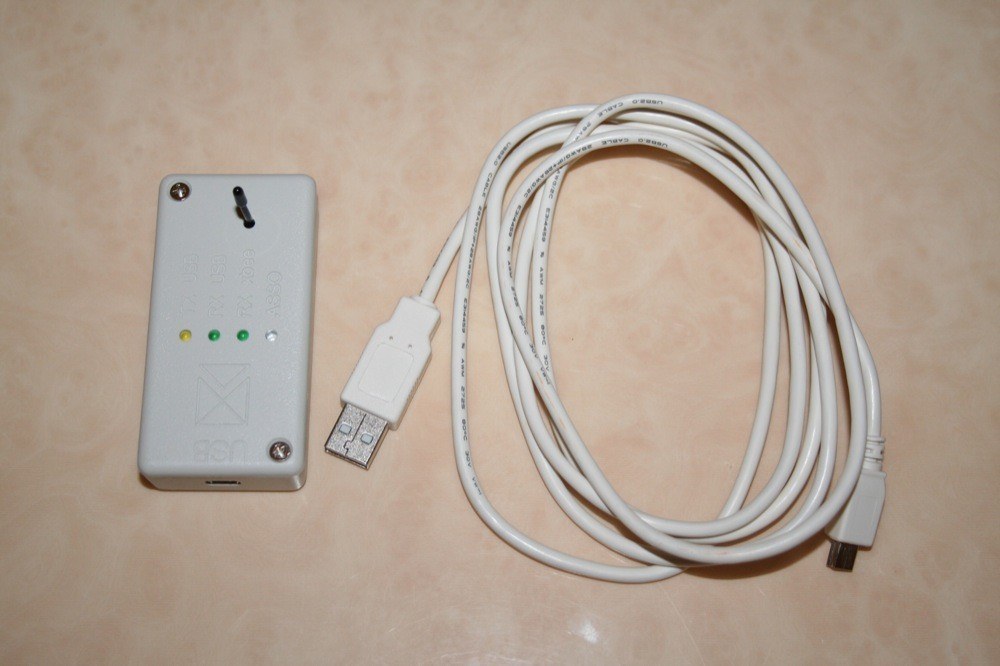

Le récepteur, auto alimenté, est fourni avec son cable Usb de 1m.



IMG 4187

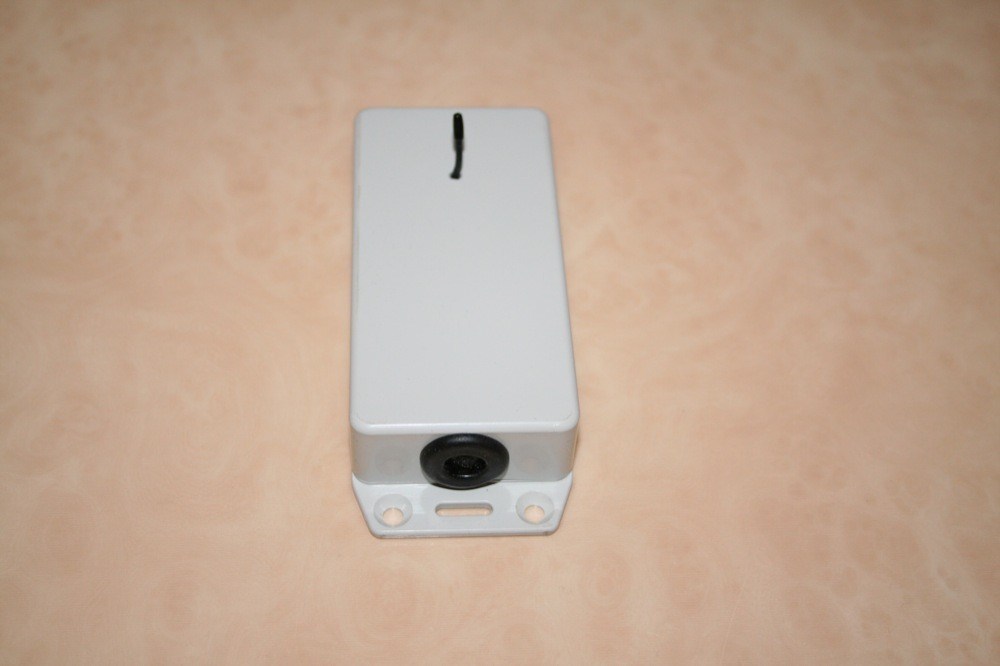

L'émetteur est très semblable au récepteur, à ceci près qu'il n'a pas les Leds d'état. Et il dispose en plus d'un orifice pour le passage des cables (téléinfo et alimentation, qu'il faudra connecter soit même):

A lire également:
Nice Hub PowerBank: le secours électrique et wifi pour que votre box domotique reste toujours accessible !



IMG 4190

II. Mise en place



La mise en place est relativement facile, mais comme toujours, dès qu'on touche au tableau électrique, il est possible d'être en contact avec du 220v, il faut donc être très prudent ! Si vous n'êtes pas sûr de vous, faites appel à un électricien.

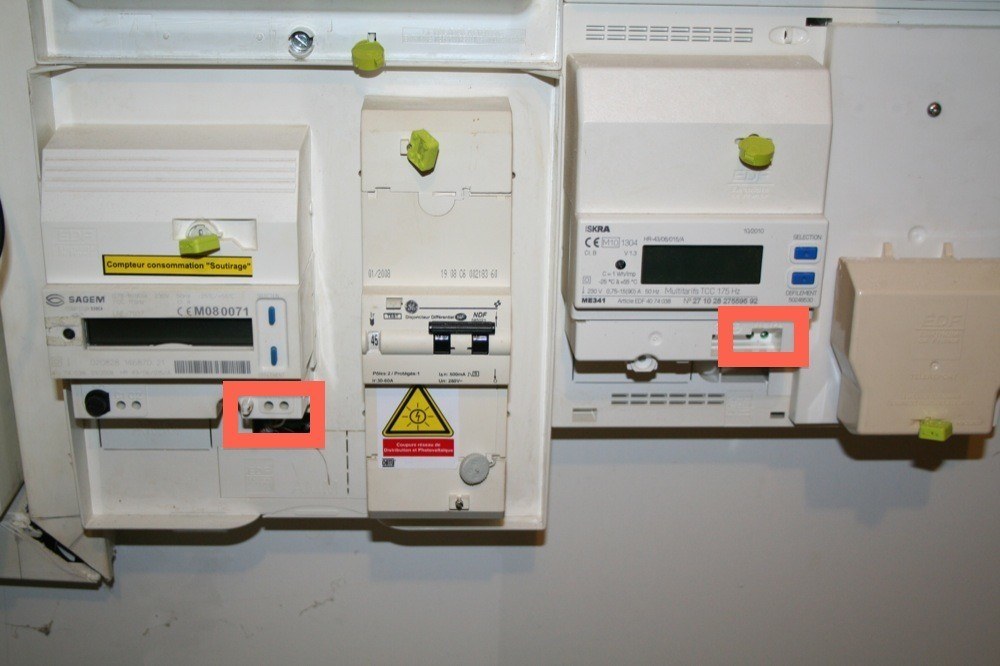

Sur la partie basse des compteurs (de consommation ou de production), il existe un cache sans plomb qu'il est possible d'enlever. Sous ce cache se trouvent deux bornes de téléinfo (bornes I) sur la droite du compteur:



IMG 4353

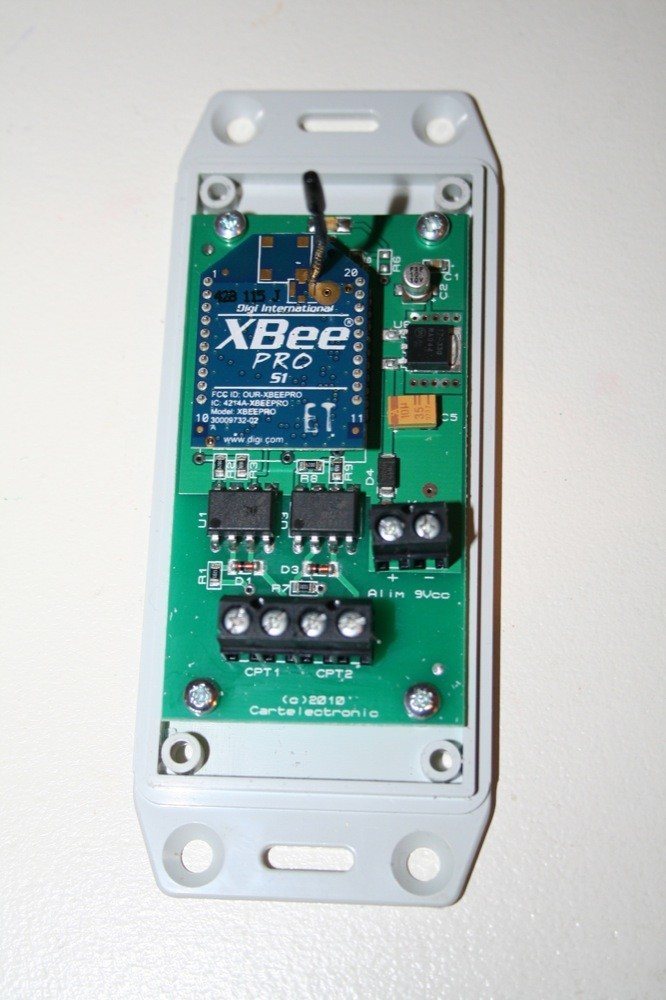

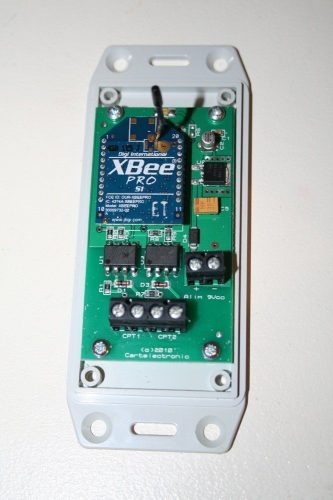

Pour relever les informations du compteur, il suffit de relier deux cables entre les borniers téléinfo du compteur et le modem téléinfo. Comme ici je veux relever les compteurs de consommation et de production, il me faut en tout 4 fils. J'ai donc utilisé un simple cable téléphonique de 2 x 2 paires.



IMG 4191



Les cables en provenance des compteurs sont à relier aux bornes du modem, en bas (CPT1 et CPT2). Il n'y a plus ensuite qu'à connecter une alimentation de 9v aux deux bornes de droite de l'émetteur. L'alimentation n'est pas fournie, mais il s'agit d'un petit transfo de 9v qu'on trouve un peu partout.

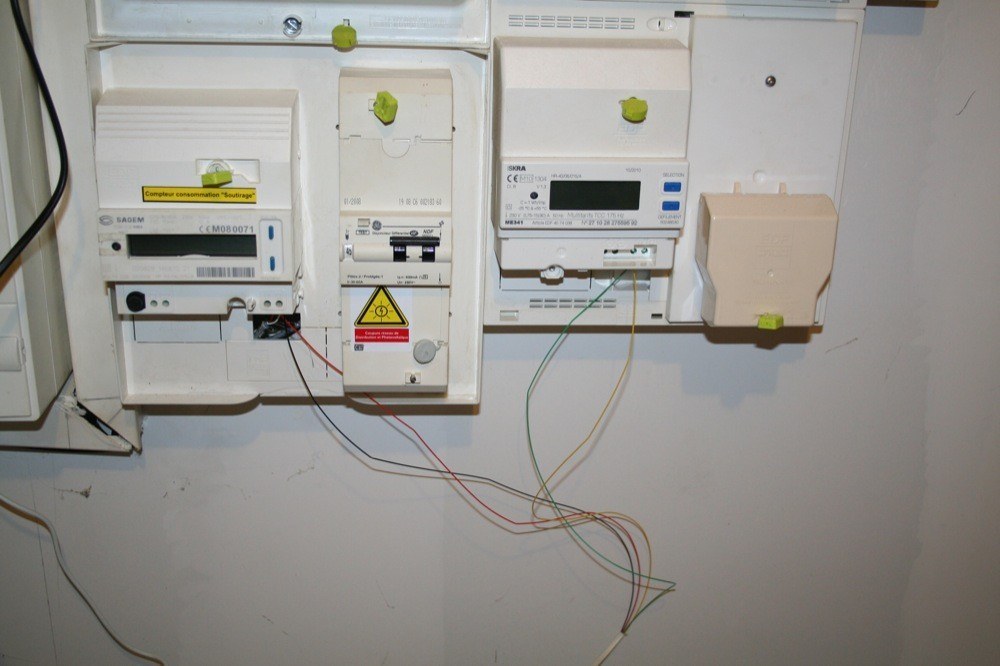

Voici les compteurs reliés:



IMG 4358

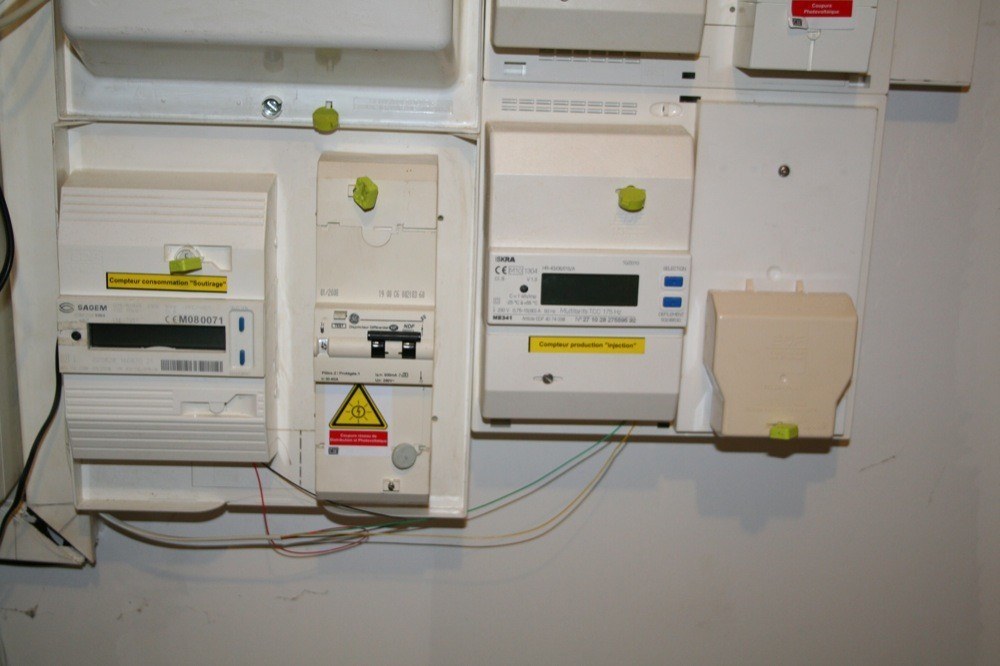

Il n'y a plus qu'à découper un peu les caches pour laisser passer les fils, et remettre tout cela bien en place:



IMG 4359



Le boitier émetteur peut ensuite être fixé au mur ou simplement posé. L'installation est terminée !



III. Exploitation des données



Un petit logiciel est disponible sur le site de Cartelectronic, avec les drivers et le manuel d'explication. Il faut tout d'abord installer les drivers CDM pour que le récepteur soit reconnu sur l'ordinateur.

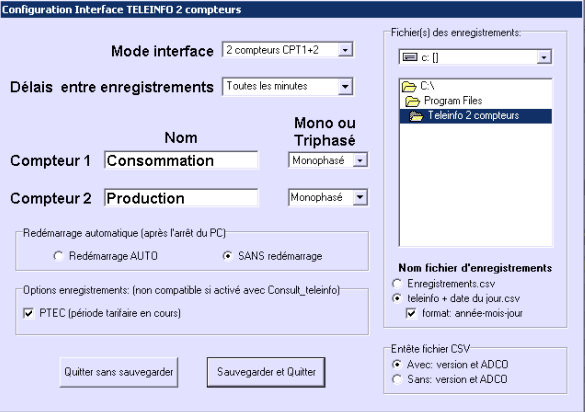

Ensuite, on installe le logiciel “TeleInfo 2 Compteurs”. Celui ci détecte automatiquement sur quel port est connecté le récepteur Téléinfo. Le logiciel peut fonctionner tel quel, ou il est possible de définir quelques options:



Capture d’écran 2011 04 17 à 17.29.04



On peut donc déterminer si on utilise un ou deux compteurs, indiquer s'ils sont monophasés ou triphasés, leur donner un nom plus explicite, et régler quelques paramètres relatifs à l'enregistrement des données, qui se fait dans des fichiers Csv (un fichier unique, ou un fichier par jour ayant pour nom la date du jour, intervalle d'enregistrement…).

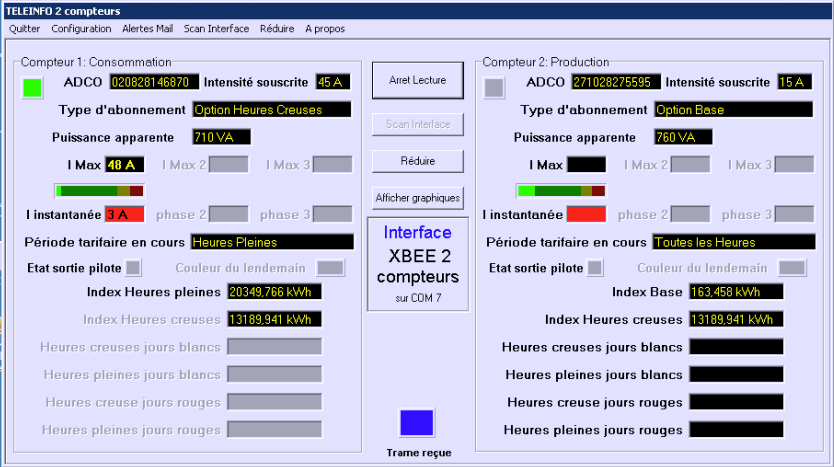

On peut alors lancer la récupération des informations en cliquant sur le bouton “Lecture”:



Capture d’écran 2011 04 17 à 17.29.16



A gauche, nous avons ici le compteur de consommation, et à droite celui de la production photovoltaique.

A lire également:
Double prise extérieure Nous ZigBee: parfaite pour piloter ses éclairages de Noel ! (compatible Jeedom et Home Assistant)

Le fait de récupérer les informations directement depuis la téléinfo est vraiment intéressant, car non seulement on récupère la puissance actuelle, mais aussi les index des compteurs ainsi que le type d'abonnement, et la période tarifaire en cours.

Les informations non utilisées sont grisées, comme ici celles relatives à la couleur des jours (abonnement tempo), puisque je suis en abonnement heures pleines / heures creuses uniquement.

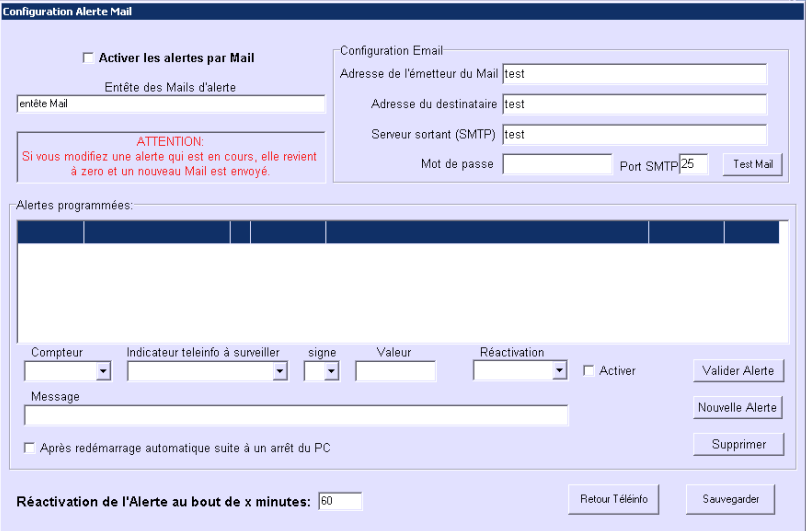

Le logiciel permet également de paramétrer des alertes par mail, par exemple pour nous avertir que le lendemain sera une journée en rouge, ou bien qu'on a dépassé une certaine consommation:



Capture d’écran 2011 04 17 à 17.29.30



La dernière version permet aussi d'envoyer automatiquement ses informations de production au site BDPV, dont nous avons parlé ici il y a quelques jours, en indiquant simplement son nom d'utilisateur et son mot de passe du site BDPV.

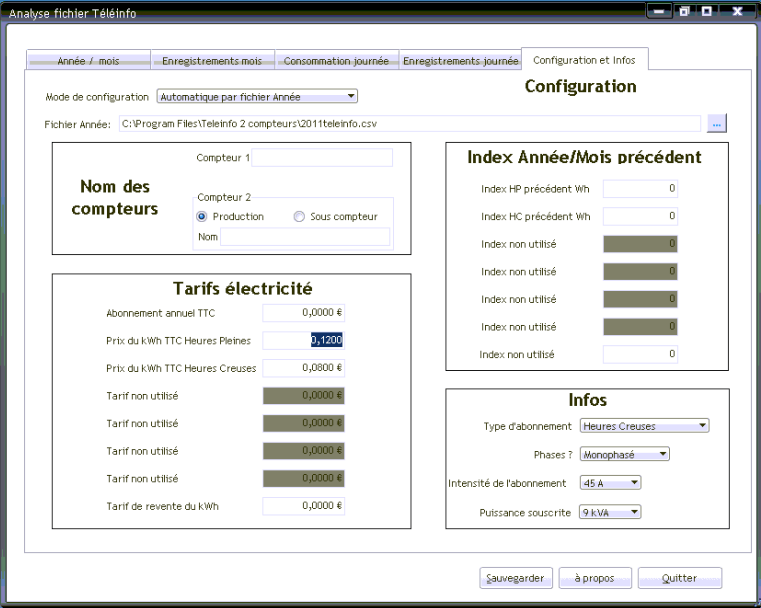

En parallèle du programme de relevé d'informations, un autre programme est disponible afin de consulter l'historique et d'en avoir une représentation graphique: Consult TeleInfo. Ce logiciel va exploiter les fichiers CSV générés pour les représenter sous forme graphique. Au premier lancement, quelques paramètres sont à configurer, comme l'emplacement du fichier CSV à utiliser, le nom des compteurs, ou le prix du Kw selon les différentes grilles horaires:



Capture d’écran 2011 04 17 à 18.04.20

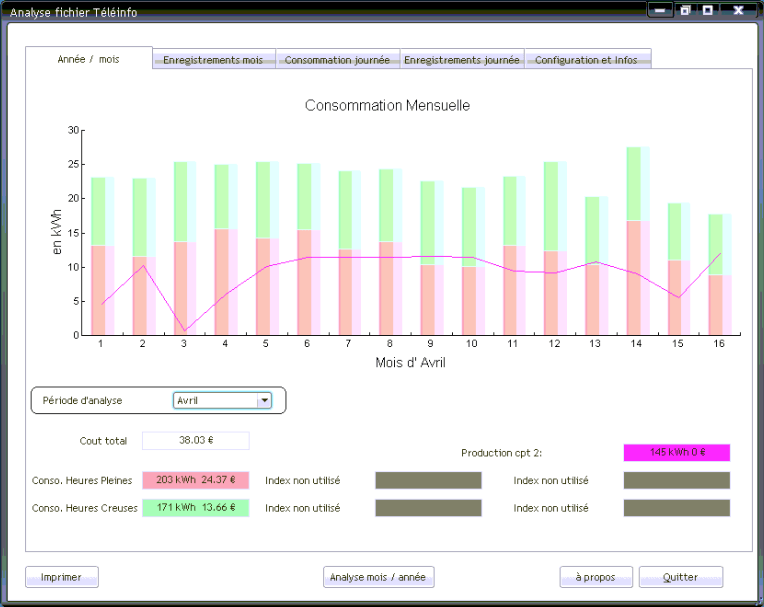

Une fois cela complété, on peut analyser sa consommation et sa production, par année, par mois, ou par jour:



Capture d’écran 2011 04 17 à 18.05.01



On peut voir ici la consommation (sous forme d'histogramme), avec la distinction entre heures creuses et heures pleines. En dessous du graphique, une estimation du coût est affichée.

La ligne en rose représente la production des panneaux photovoltaiques.

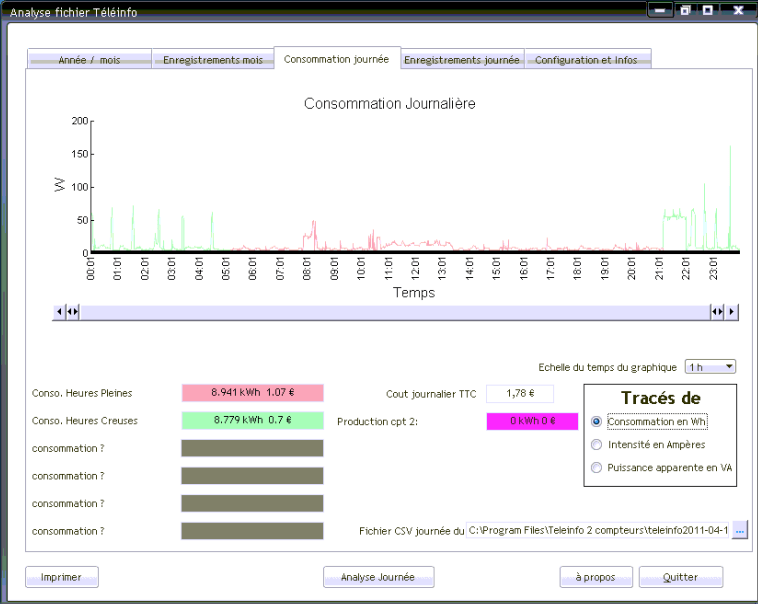

On peut ensuite observer le détail sur la journée:



Capture d’écran 2011 04 17 à 18.09.05



Tous ces graphiques peuvent être exportés en fichier PDF ou imprimés directement.

Simple, clair, efficace ! Aller, on pourrait juste demander un paramètre pour renseigner le prix de rachat de notre production photovoltaique, afin d'en avoir une estimation comme pour la consommation.



IV. Pour aller plus loin



Vous commencez à me connaitre, quand j'ai quelque chose, il faut que je l'exploite un peu plus, pour l'intégrer à mon système domotique.

Là, l'enregistrement des informations se faisant dans des fichiers Csv, leur utilisation dans Homeseer est relativement simple.

J'ai donc créé un petit module fonctionnant avec le framework de domotic afin de récupérer toutes ces informations, pour les exploiter ensuite comme je le veux. Je vous met ce module à disposition ici. Il ne fonctionnera pas tel quel chez vous, des paramètres seront à modifier, mais cela vous donnera une idée du code utilisable.

A lire également:
Comment calculer son talon électrique ? On vous dit tout pour réduire votre consommation d'électricité !

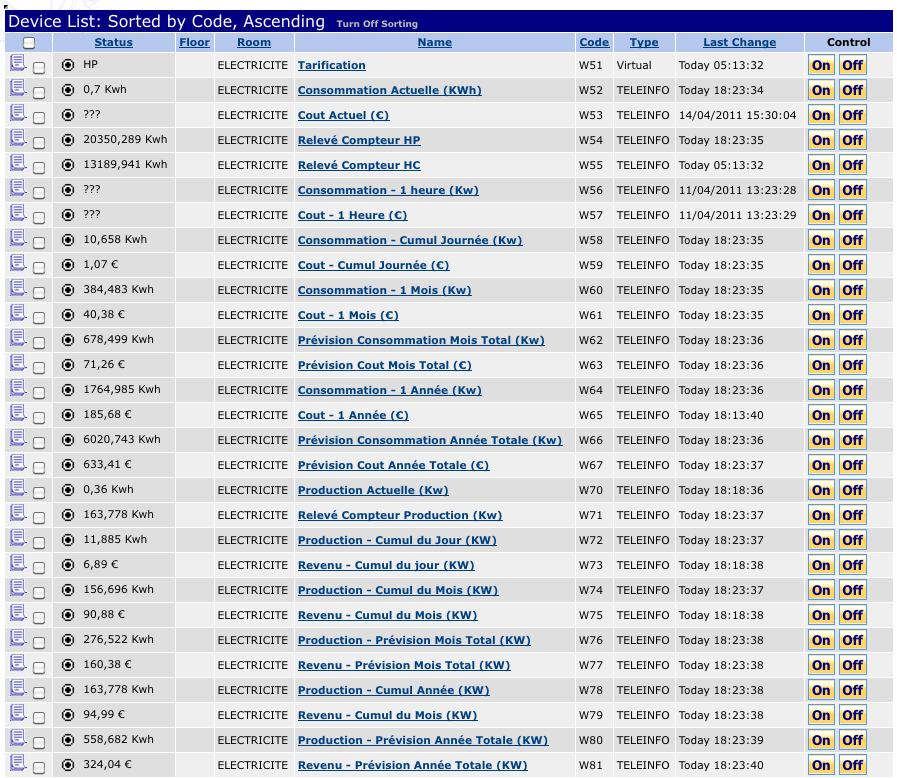

Pour ma part, toutes les informations du logiciel Teleinfo sont récupérées par Homeseer, affichées dans des devices, et enregistrées au passage en base SQL, plus facile à exploiter pour les requêtes et la génération de graphiques. J'ai créé pas mal de devices, pour les informations réelles (actuelles, mois, année) mais aussi prévisionnelles:



Capture d’écran 2011 04 17 à 18.24.27

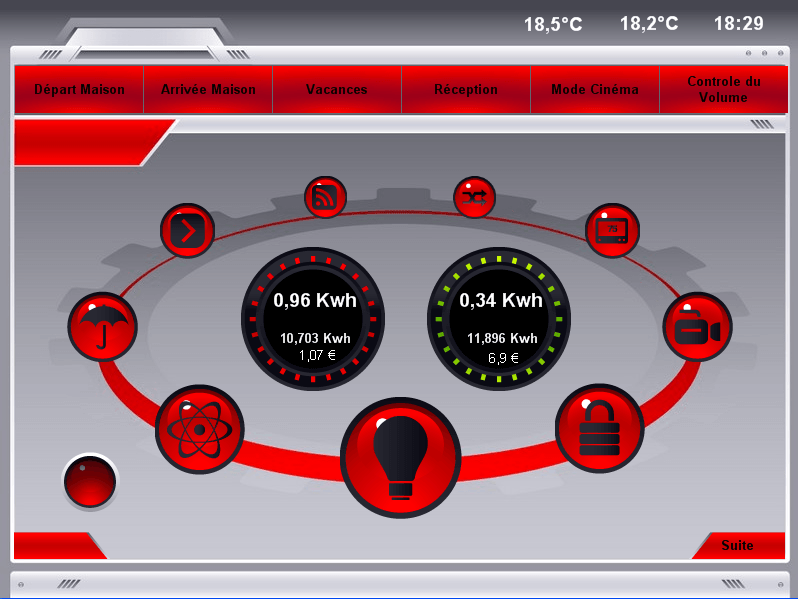

Cela me permet de nombreuses choses, comme l'affichage directement sur l'écran tactile de la maison (pas finalisé, mais cela donne une idée. A gauche la consommation, à droite la production):



Capture d’écran 2011 04 17 à 18.28.53

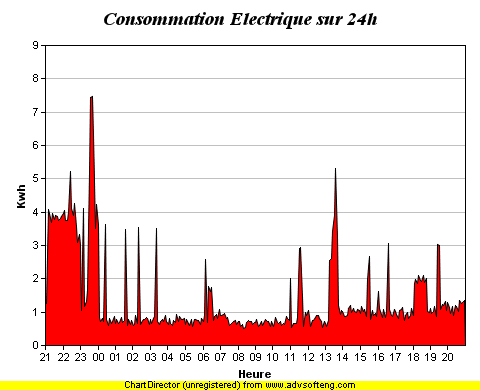

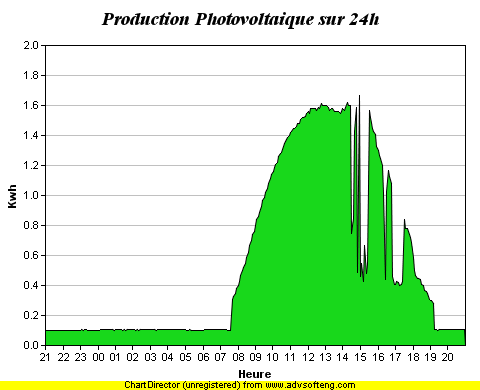

La représentation graphique comme je le souhaite, par exemple détaillée sur une journée:



production electrique jour



consommation electrique jour

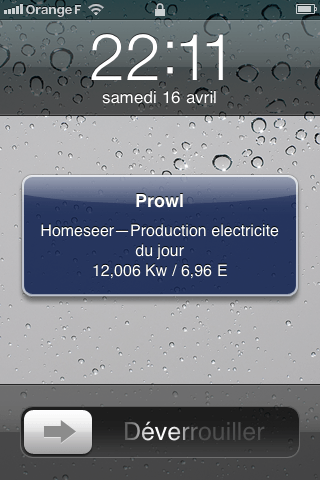

L'envoi d'une notification Prowl sur mon iPhone chaque soir pour m'informer de ma production d'énergie de la journée:



IMG 0149



Ou encore la mise en route de certains appareils uniquement quand nous sommes en heures creuses.



V. Conclusion



Ce type de modem ne remplacera pas complètement le système des pinces ampère métrique, d'une part parce que sur les vieux compteurs, ce type de modem ne pourra pas fonctionner, d'autre part parce qu'il n'est possible ici de relever que la consommation totale de la maison, alors qu'avec les pinces, il est possible de mesurer la ligne dédiée au chauffage, ou celle dédiée à un étage, par exemple.

Mais pour ceux qui ont un compteur électronique et qui ne veulent suivre que leur consommation totale, ainsi que leur production (ou un second compteur de consommation), cette solution est idéale ! Vraiment simple à mettre en place, fiable (il s'agit des informations réelles du compteur, les mêmes que celle utilisées par EDF pour établir votre facture), complète (solution matérielle, avec les logiciels nécessaires) , et abordable (140€ chez Planète Domotique), c'est la meilleure solution que j'ai trouvé à ce jour. Lors de mes recherches j'ai pu découvrir d'autres solutions sans fil, mais dont l'addition frôlait les 400€ pour suivre deux compteurs :/

A noter que Cartelectronic propose deux autres solutions: l'une, comme j'en parlais en introduction, peu couteuse (60€), capable de suivre également deux compteurs, mais à connecter directement en Usb sur un ordinateur; l'autre, toute récente, sous forme d'une carte fille à connecter sur une carte Arduino, par exemple (mais aussi FEZ, ou MAPBLE), coutant 45€:



shiel arduino face



Je reviendrai sur cette dernière très prochainement, lors d'un test détaillé qui lui sera consacré, puisque je viens juste d'en recevoir un exemplaire ;-)
