Premier test du module RGBW de Fibaro

II. Installation

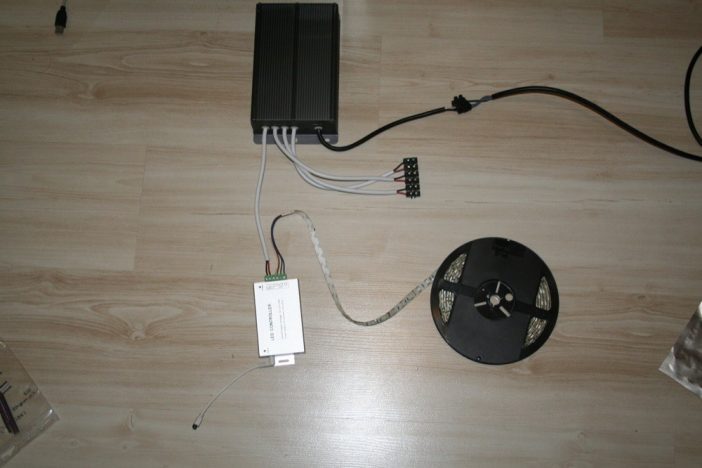

Je vous ai présenté en fin d'année les rubans led de notre partenaire Led-et-Fluo, qui permettent de réaliser des ambiances lumineuses très sympa. Pour fonctionner, il nous fallait bien entendu le ruban à leds, mais également une alimentation 12v, et un contrôleur RGB si on voulait pouvoir créer des ambiances lumineuses:



ruban_led



Le module Fibaro que nous voyons aujourd'hui viendra remplacer le contrôleur RGB (le bloc gris en bas à gauche sur la photo).

Le gros avantage du module Fibaro ? Sa connexion Z-Wave, bien sûr !

Le contrôleur RGB de led-et-fluo avait l'avantage d'utiliser une télécommande infra rouge, ce qui permettait de l'intégrer dans un système domotique assez facilement. Dans l'installation que je vous avais présentée, j'avais tout de même dû avoir recours à un Kira128 et à un extender IR pour pouvoir déporter les ordres IR:



montage_sous_toit



Même si l'installation fonctionne parfaitement depuis plusieurs mois, il faut bien avouer que c'est un peu usine à gaz, et relativement couteux.

Avec ce nouveau module Fibaro, seul le module est nécessaire: il fait office de contrôleur RGB, et son pilotage se fait via les ordres radio Z-Wave, avec une portée d'une trentaine de mètres :D Le contrôle d'un ruban leds est donc beaucoup plus simple à mettre en place, et bien moins cher :D

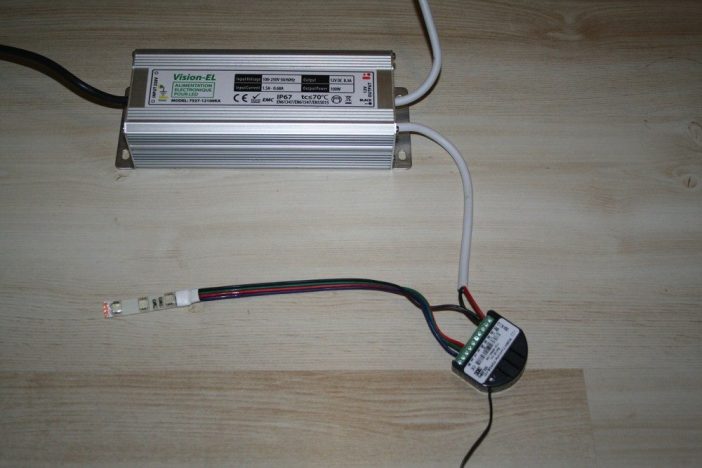

Voici ce que donne le montage avec le module FGRGB-101:



Fibaro_RGBW_6

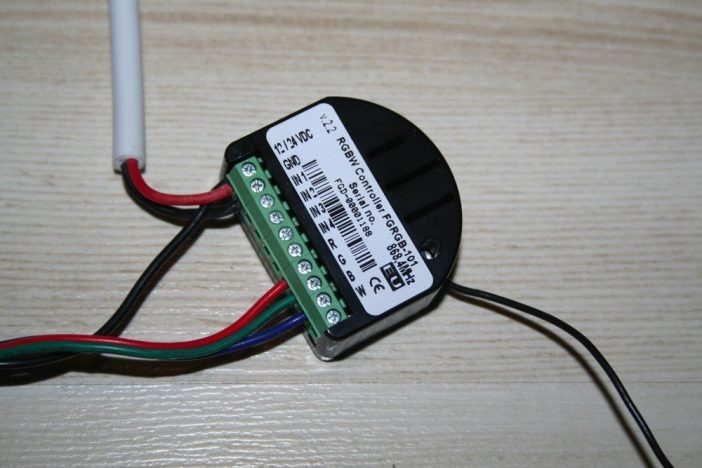

Le module s'alimente directement en 12v via l'alimentation du ruban leds. Il n'y a plus qu'à connecter les trois fils des couleurs du ruban (rouge, vert, bleu) sur les borniers correspondant du module Fibaro:

A lire également:
Nice Hub PowerBank: le secours électrique et wifi pour que votre box domotique reste toujours accessible !



Fibaro_RGBW_7



Exemple ici avec un bout de ruban pour les tests, mais le ruban pourrait tout aussi bien faire 5 ou 10m avec le même fonctionnement.
Fibaro_RGBW_8



Il n'y a plus qu'à intégrer le module à son réseau Z-Wave.

Pour information, cet article peut contenir des liens affiliés, sans aucun impact sur ce que vous gagnez vous même ou le prix que vous pouvez payer pour le produit. Passer par ce lien vous permet de me remercier pour le travail effectué sur le blog chaque jour, et d'aider à couvrir les dépenses du site (hébergement, frais de port pour les concours, etc.). Ca ne vous coute rien, mais ca m'aide beaucoup ! Merci donc à ceux qui joueront le jeu !

Inscrivez vous à notre newsletter !

Ne ratez plus aucun article, test de produit ou guide, grâce à un mail dans votre boite chaque vendredi !

8 Commentaires
  1. Hello,

    est-ce que ce module pourrait aussi être utilisé pour dimmer plusieurs dalles LED ?

    Par exemple celles de Led et Fluo : http://www.led-et-fluo.fr/plafonnier-dalle-led/158-dalle-led-45w-600×600-dim-blanc-jour-3760173773275.html

    ils parlent de dimmer 10v sur la fiche, peut-être que les 2v de différence pourraient être “diminués” pour arriver à la dalle…
    Rêve de béotien en électricité ?

  2. Dommage ce module n’est toujours pas compatible eedomus :( Malgré la grosse mise à jour de septembre.

  3. Bonjour,

    Le module permet-il de créer des ambiances comme sur cette video ?
    http://www.youtube.com/watch?feature=player_embedded&v=09eEdbpb-nI

    Merci.

  4. Non, les ambiances vues dans cette vidéos tiennent plus du DMX, je pense. Avec le module Fibaro, on peut créer des animations, mais le ruban sera de la même couleur sur toute la longueur.

  5. J’ai acheté et installé ce module hier soir.

    C’est vraiment du très bon, Fibaro est une sacré entreprise, innovante, et qui répond
    toujours rapidement a mes emails.

    Je suis vraiment content d’avoir investit dans leur HC2 et dans la mesure du possible, l’achat des modules de la marque sera toujours mon choix. Ils font tout bien, a
    contrario de certain qui ne font que des box et pas toujours bien.

    Eux, en plus il y a les modules, le packaging est parfait, ca me fait penser a
    apple !

    Pour les animation type chenillard et autres, Cedric a raison, la vidéo montre un systeme qui repose très probablement sur du DMX (j’ai une solution de ce type avec des barres a led) et il est possible de faire ce genre de chose. Le controleur (boitier) mais surtout le programme qui permet de faire les effets n’a rien a voir (ne serait-ce
    que par le prix) avec le module de fibaro.

    Mais pour un module aussi condensé et le travail qu’il sait faire, franchement bravo !

  6. Bonjour Cédric, je suis un peu profane. Peux-tu me dire si ce dimmer peut etre utilisé avec un ruban led blanc et non rgb ? Je souhaite mettre des rubans leds blancs sur des corniches donc avec un transfo 12v . ma deuxieme question y a t’il une solution possible sans devoir passer les 2 fils du bouton poussoir ? avec du enocean par exemple ?

  7. Bonjour Cédric, je suis novice en domotique. Peux-tu me dire si ce dimmer peut etre utilisé avec un ruban led blanc et non rgb ? Je souhaite mettre des rubans leds blancs sur des corniches donc avec un transfo 12v . ma deuxieme question y a t’il une solution possible sans devoir passer les 2 fils du bouton poussoir ? avec du enocean par exemple ?

  8. bon .. je rajoute ça à ma liste de Noel :p
