Relevé de mesures avec Arexx BS-1000 LAN

En cherchant une solution pour faire des relevés de température, je suis tombé un peu par hasard sur ce système de relevé de température sans fils d’Arexx que j’ai trouvé sur le site de Conrad (Suisse) .
Il coûte moins de 200 Frs (un peu moins de 170€) et fonctionne dans la bande des 433 MHz.

Sur le site de Conrad.fr, vous trouverez les sondes et le serveur USB mais je n’ai pas trouvé le BS-1000 LAN.





Les sondes sont assez nombreuses et de formes différentes, elles fonctionnent à piles.



Détecteurs standards disponibles:
TL-3TSNDétecteur de température standard
TSN-50EDétecteur de température avec une large plage de mesure
TSN-70EDétecteur de température qui mesure également l’humidité de l’air
TSN-33MNMini-détecteur de température, étanche
TSN-CO2INDIndicateur de CO2
TSN-EXT44Détecteur de température externe (longueur du cordon 70 cm)
EXT-CBL50Détecteur externe avec cordon de 5m
EXT-CBL100Détecteur externe avec cordon de 10m
Détecteurs disponibles dans la Série PRO:
PRO-55INTDétecteur de température avec pointe de mesure intégrée
PRO-66EXTDétecteur de température avec pointe de mesure externe (longueur du cordon 70 cm)
PRO-77IRDétecteur de température, infrarouge
PRO-PT100Détecteur de température pour pointes de mesure PT100



J’utilise 2 sondes de type TSN-EXT44 et 1 sonde de type TSN-33MN









Cette dernière sonde très petite est équipée d’un joint, donc à priori, elle devrait être être utilisable en extérieur.

Petites remarque: si vous désirez utiliser une sonde à l’extérieur, assurez-vous que la pile soit prévue aussi pour les températures extérieures!

En cas de problème de portée, vous pourrez utiliser l’amplificateur de signaux RPT-7700.



 I. Contenu

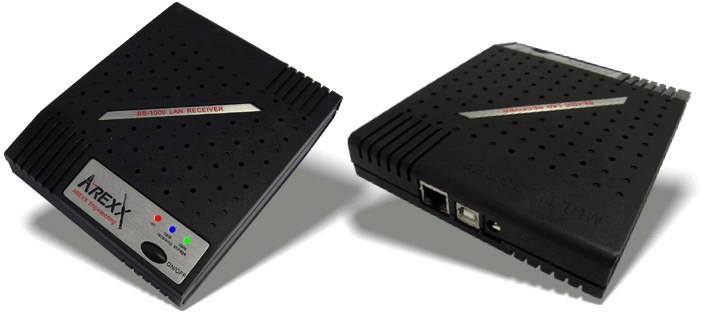

  • 1 boitier de base BS-1000 LAN avec serveur WEB intégré
  • 1 câble USB
  • 1 adaptateur 5V
  • 1 CD contenant le logiciel et le mode d’emploi ainsi que différents documents
  • 1 manuel d’utilisation

II.  Installation



Il suffit d’insérer le CD et de suivre les étapes définies dans le mode d’emploi pour l’installation du pilote USB.
Le branchement direct par USB permettra de faire les réglages de base, entre autre pour l’adresse IP.
Le soft “Temperature Logger” (Windows ou Linux) ne fonctione que sur USB mais offre beaucoup plus de possibilités d’envoi de mail, de comparaison de températures etc…
Le raccordement par Ethernet est plus pratique pour l’utilisation avec une box domotique genre Vera ou autre.

L’association de nouvelles sondes est automatique, vous mettez les piles et la box l’inclue d’elle-même, comment faire plus simple !! En effet, chaque sonde a un numéro d’identification personnel.



III. Utilisation



Branchement par Ethernet

Vous accédez à votre BS-1000 LAN en tapant simplement son adresse IP dans le navigateur WEB.

Dans la page appelée “Measurements” vous pouvez voir la valeur des sondes de 3 manières:

– Per Sensor
Indique la dernière valeur reçue pour chaque capteur.





– Recent values
Affichage de la liste des dernières valeurs reçues des capteurs.





– Graph
Affiche ici, les valeurs des sondes reçues des 2 dernières heures sous forme d’un petit graphe.





IV. Personnalisation



En cliquant sous “Admin”, vous pourrez accéder après avoir donné un login, à différents choix.





Je ne vais pas détailler ici toutes les possibilités, à part “Messenger” qui permet d’utiliser des commandes définies par l’utilisateur, en transférant un petit fichier txt dans le BS-1000 LAN.
Vous trouverez sur le site d’Arexx le mode d’emploi de Messenger.

Voici un petit exemple pratique.



Pachube:

Il est assez simple d’envoyer les valeurs de ses sondes sur Pachube en utilisant le “Messenger”, Pachube se configure tout seul!!

Copiez le code suivant en l’adaptant à vos données, dans un fichier texte (notepad par exemple) et ensuite en cliquant sur “Messenger”, donnez son chemin sous Rule file:



[sourcecode language=”css”]
Vpachube
A1pachube
B128
C0
D$i==8710||$i==9446||$i==9257
Eapi.pachube.com/v2/feeds/34146.csv?key=Votre_Key_Pachube_ici
Z$i$q,$v
[/sourcecode]8710, 9446 et 9257 sont les numéros ID de mes 3 sondes. 34146 est le numéro du Feed.

Vous constaterez alors sous Pachube la création de nouveaux Datastreams avec vos numéros de sondes suivi de 1.





Box domotique Vera:



Ils serait intéressant de reprendre la valeur des sondes dans notre petite Box domotique Vera, non?

Comme le Messenger “Ethernet” n’accepte qu’une règle à la fois, on va utiliser un petit plugin pour récupérer les valeurs des sondes précédemment envoyées sur Pachube.

Il faut télécharger les fichiers du plugin PBD – PachuBe Device V0.1 alpha créé par Ap15e sur le forum MCV, que je remercie ici pour son idée et son travail.
Ce plugin est encore en version alpha mais fonctionne bien sur ma Vera 2 UI5- 1.5.286.

Ensuite aller sous APP – Develop App et télécharger les 4 fichiers dans la Vera, cocher la case “Restart Luup after upload”





Il suffit alors de créer autant de Device virtuel que vous avez de sonde, dans mon cas, j’en ai créé 3.





Ensuite compléter les champs comme indiqué par Ap15e

Username – Password – FeeID – DataID – UpdateInterval





Comme c’est encore en alpha, l’apparence est encore un peu brute de chez brut, mais au moins on peut afficher les valeurs et les utiliser dans nos scénarios.





Voici peut-être une solution pour parer au manque de sondes  Z-Wave.

Cela fait maintenant environ 2 mois que j’ai ce système, le seul reproche que je pourrais lui faire est l’autonomie des piles ! En effet le mini-détecteur ne fonctionne qu’environ 3-4 semaines. Et il semble qu’il ne soit pas possible pour l’utilisateur d’augmenter l’intervalle entre 2 mesures.
