Test Ortur Laser Master 3: le graveur / découpeur laser connecté qui facilite l’accès au DIY !
Cédric
799,99€
Amazon.fr
Ortur est connu pour fabriquer des graveurs laser parmi les plus abordables du marché. L'utilisation de tels appareils nécessite toutefois un minimum de connaissances. Mais la nouvelle Ortur Laser Master 3 se veut beaucoup plus simple à utiliser, grâce à une connexion Wifi, mais également une application mobile permettant de piloter la gravure ou même la découpe laser. Le fabricant en fait la promotion dans sa présentation vidéo: prenez une photo avec votre smartphone, et gravez la directement en quelques minutes depuis ce même smartphone. Trop beau pour être vrai ? Non, cette nouvelle machine est réellement beaucoup plus simple à utiliser !
Déballage et assemblage de la Ortur Laser Master 3

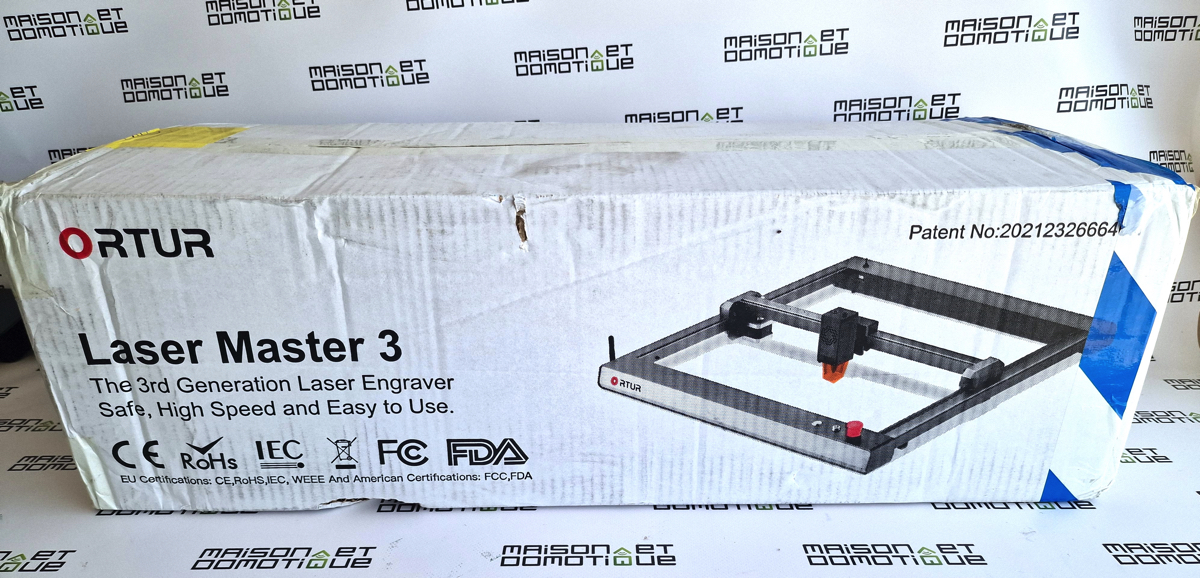

La Ortur Laser Master 3 est livrée dans un emballage compact, avec un poids total de 6,5 kg, ce qui est nettement inférieur à celui de la plupart des imprimantes 3D de bureau qui pèsent habituellement entre 13 et 16 kg.

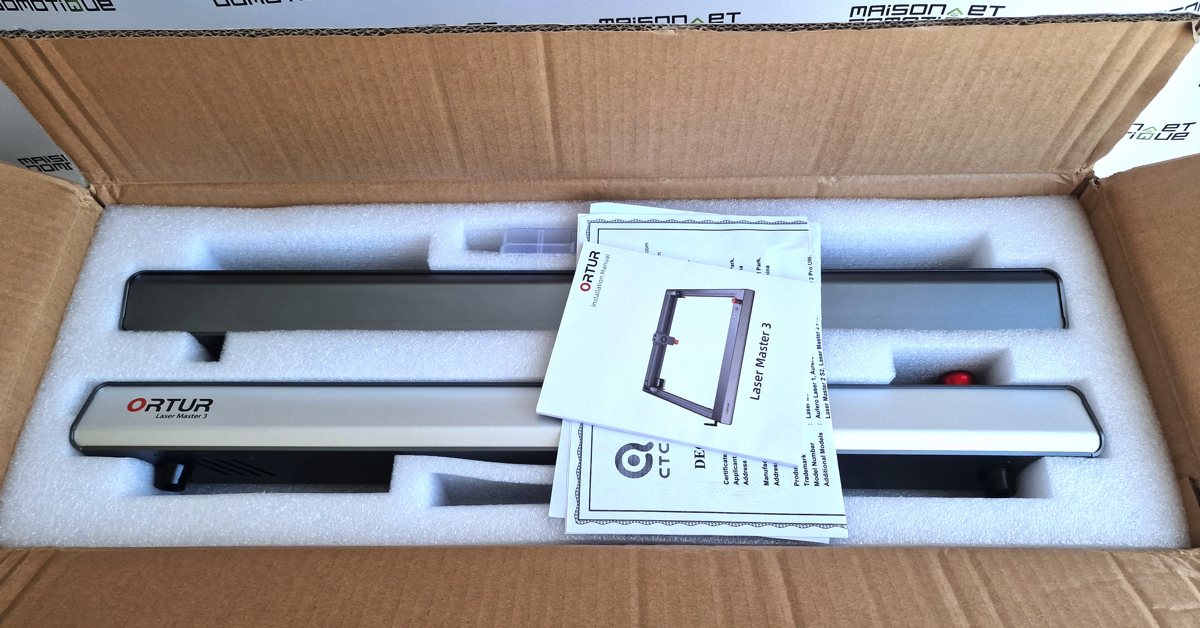

A l'intérieur, l'ensemble est parfaitement protégé, ce qui est rassurant pour le transport:

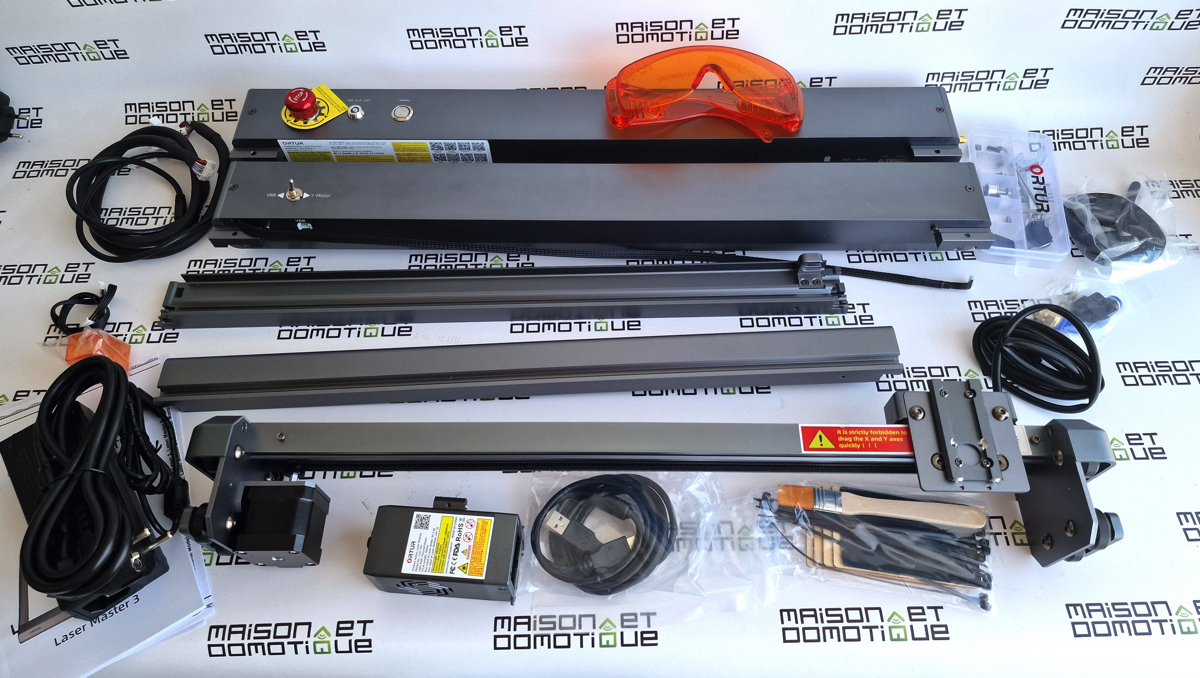

L'Ortur Laser Master 3 est livrée avec tout le nécessaire: outils, accessoires, et manuels de montage et d'utilisation (qu'on retrouve également sur la clé Usb livrée).

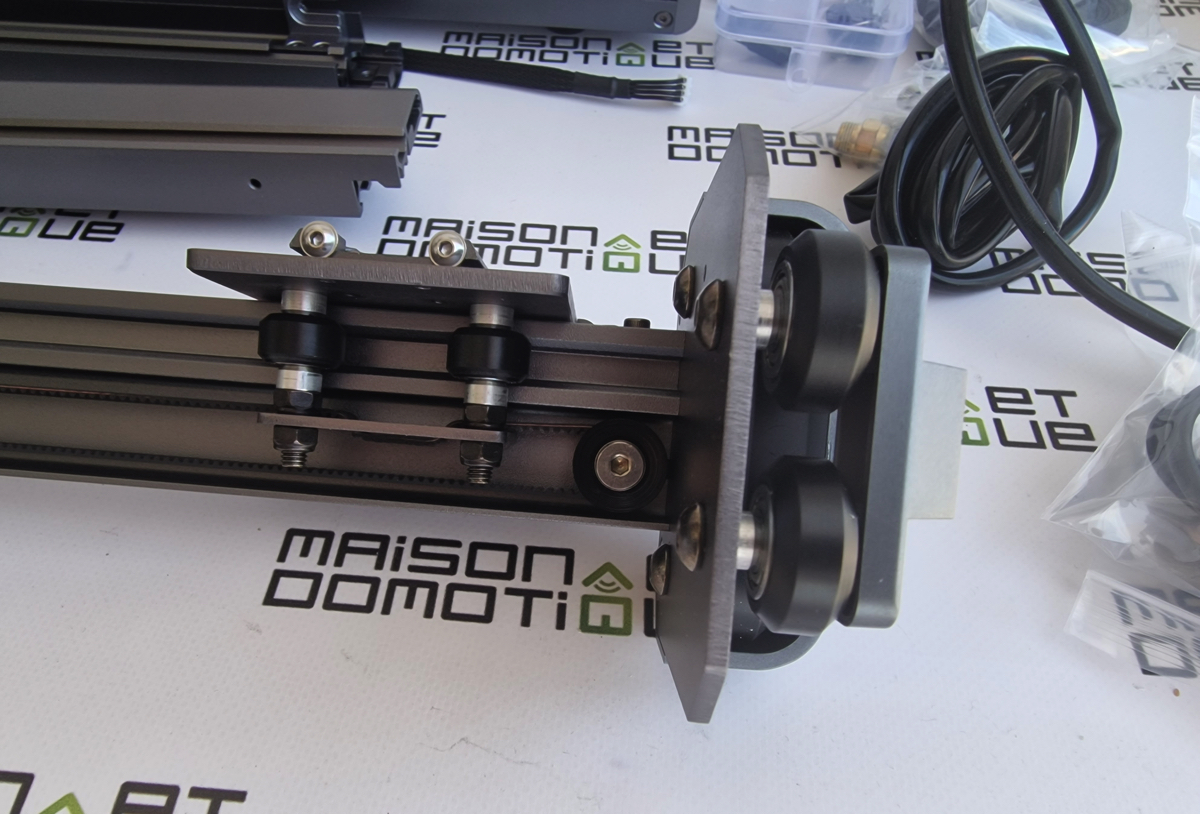

Rassurez vous, le montage reste très simple. Ortur a vraiment mis un point d'honneur à réaliser un graveur accessible à tous, et le montage en fait partie: nous avons ici un système plus intuitif pour construire le châssis et les courroies, et le câblage est bien mieux organisé que les versions précédentes.

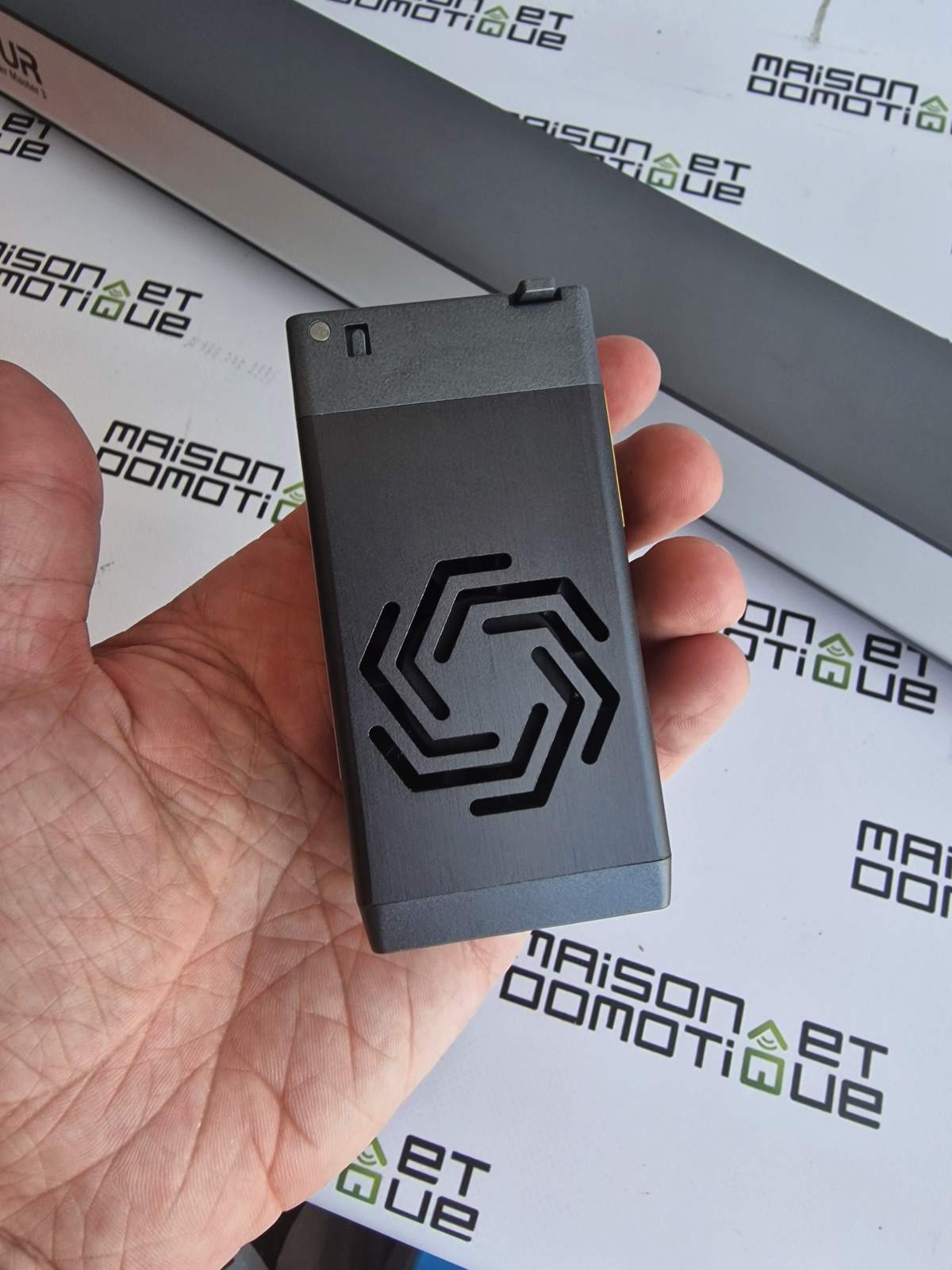

Le module laser lui-même est conçu pour être super léger: il ne pèse que 235 grammes. Cela permet de le stabiliser, de le refroidir et d'éviter la surchauffe, et de maintenir une distribution très régulière du laser haute puissance (10W)
Au final, il m'aura fallu une petite demie heure pour l'assembler, en prenant les photos pour l'article.

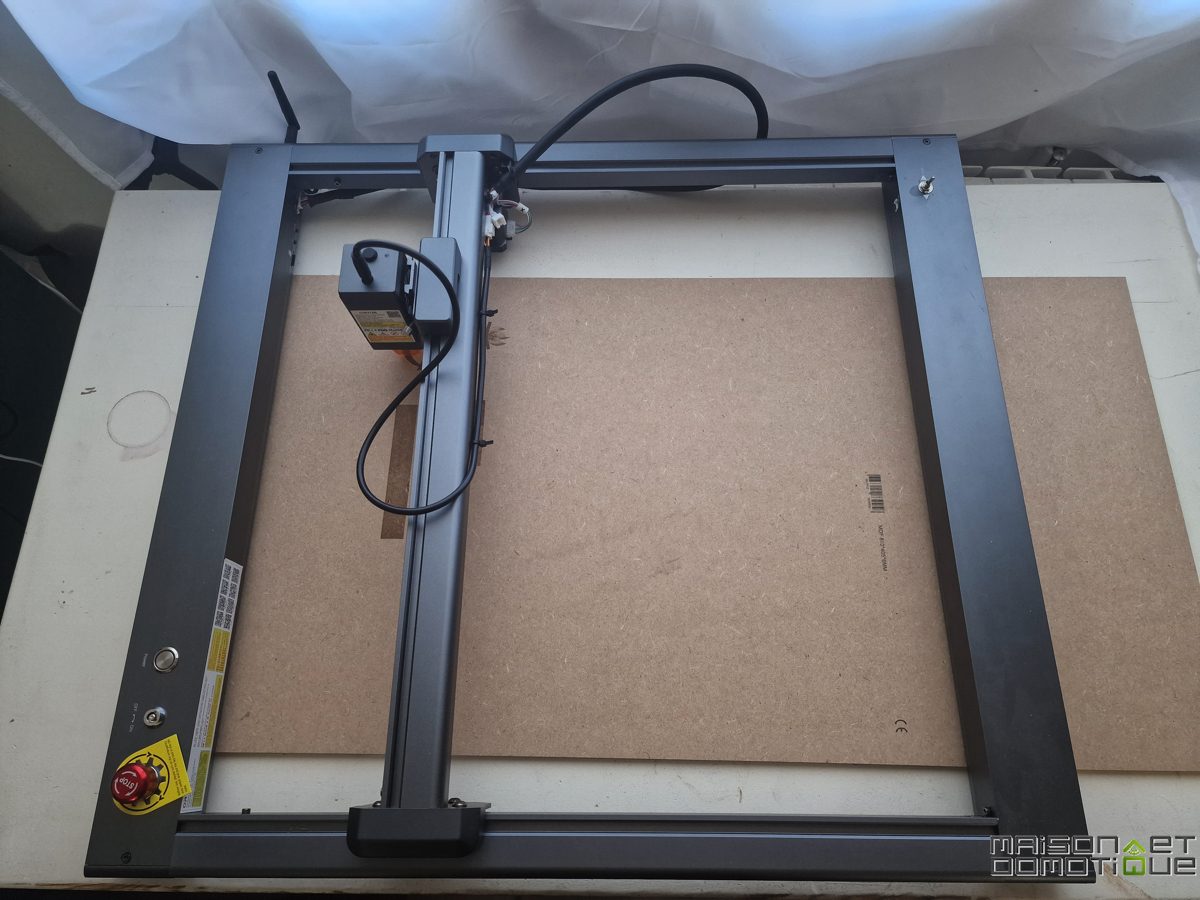

On obtient un graveur laser de belle taille, avec une surface de travail de 40 x 40cm, permettant de graver ou découper déjà de belles surfaces. Et surtout, une très belle finition, qui fait plus professionnelle, et une structure plus stable, qui améliore la précision: nous sommes loin des machines qui consistaient à l'assemblage de rails alu standards. Ici tout a été parfaitement étudié pour avoir une machine design, facile à assembler, et sécurisée.
D'ailleurs, concernant la sécurité, très importante sur ce type d'appareil, la Ortur Laser Master 3 est dotée de 7 dispositifs de sécurité intégrés :
- Verrouillage de sécurité (via une clé)
- Protection de la position active
- Protection des positions inclinées
- Détection et limitation de la durée d'exposition
- Système de contrôle de sécurité de la tension et du courant
- Chien de garde de l'ordinateur hôte
- Interrupteur d'arrêt d'urgence

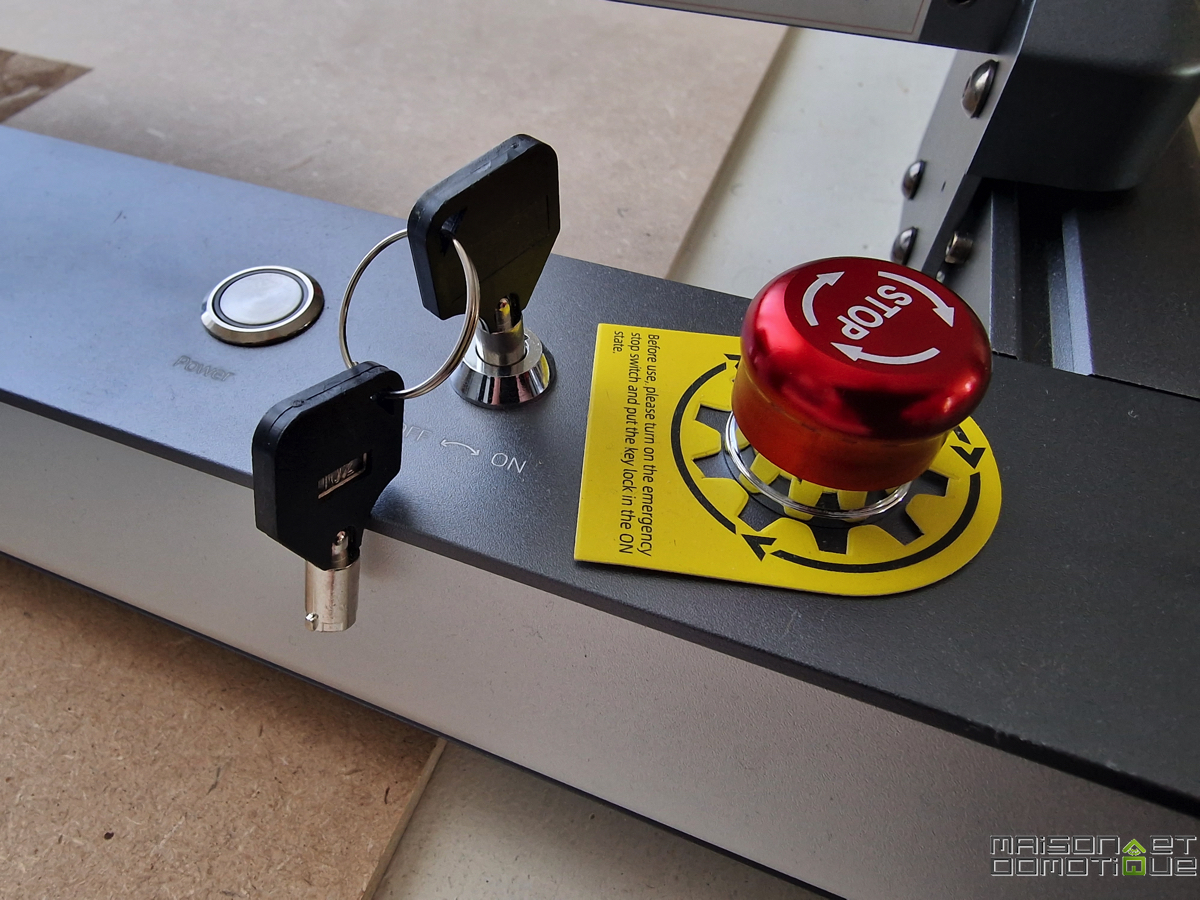

L'interrupteur d'arrêt d'urgence est un excellent complément de sécurité, et il est fourni en standard avec l'Ortur Laser Master 3. Si vous rencontrez le moindre problème, il suffit de claquer le bouton et votre projet s'arrête immédiatement.
La clé de sécurité bloque totalement la machine à l'utilisation si elle n'est pas déverrouillée. Une sécurité très utile si on a des enfants, dans une salle de classe ou autre par exemple.

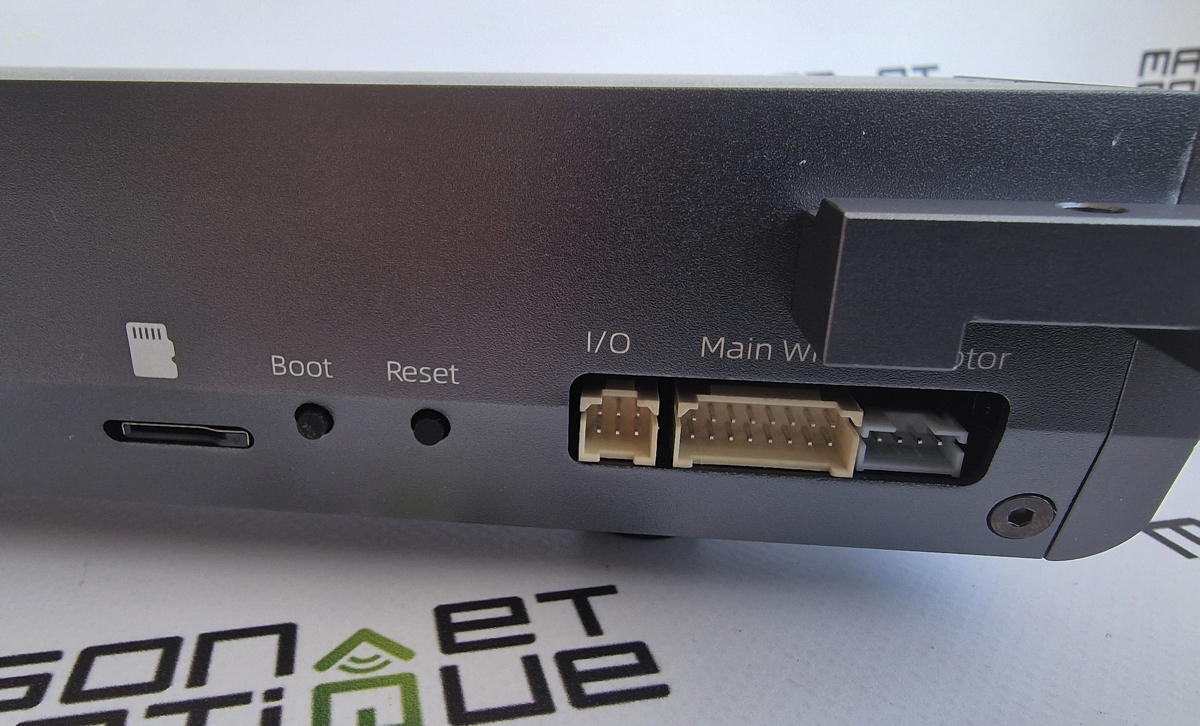

Pour fonctionner, la Ortur Laser Master 3 est équipée de la toute dernière carte mère ESP-Pro-v2.4, conçue pour disposer d'interfaces E/S bidirectionnelles. La carte mère communique avec d'autres composants de la machine et, grâce à l'interface bidirectionnelle, peut renvoyer un rapport à la carte mère pour mettre à jour leur état actuel, ce qui vous donne plus de flexibilité et de contrôle de l'environnement que jamais auparavant.
Mais passons donc aux essais !
Utilisation de la Ortur Laser Master 3
L'un des points forts de cette Ortur Laser Master 3 est sa large connectivité:
- USB
- Carte microSD
- interface web
- FTP
- Application Laser Explorer
La Ortur Laser Master 3 est compatible avec les logiciels laser les plus connus :
- LaserGRBL: pour Windows uniquement. Si vous êtes sous MacOS, je vous recommande plutôt LightBurn
- LightBurn: il s'agit d'une option payante, qui coûte 40$. Mais elle a ma préférence, d'autant que je travaille sur Mac :p
- Laser Explorer: c'est là une nouveauté intéressante, puisqu'il s'agit d'une application disponible sur les appareils Android et iOS. C'est grace à elle que vous pouvez par exemple prendre une photo et l'envoyer directement à la machine pour graver !
Avec Lightburn ou LaserGRBL, il est possible de se connecter au graveur par USB. LightBurn a automatiquement détecté le laser pour l'ajouter, et il a automatiquement ajouté le profil de taille (400 x 400 mm) et le point de départ avant gauche.

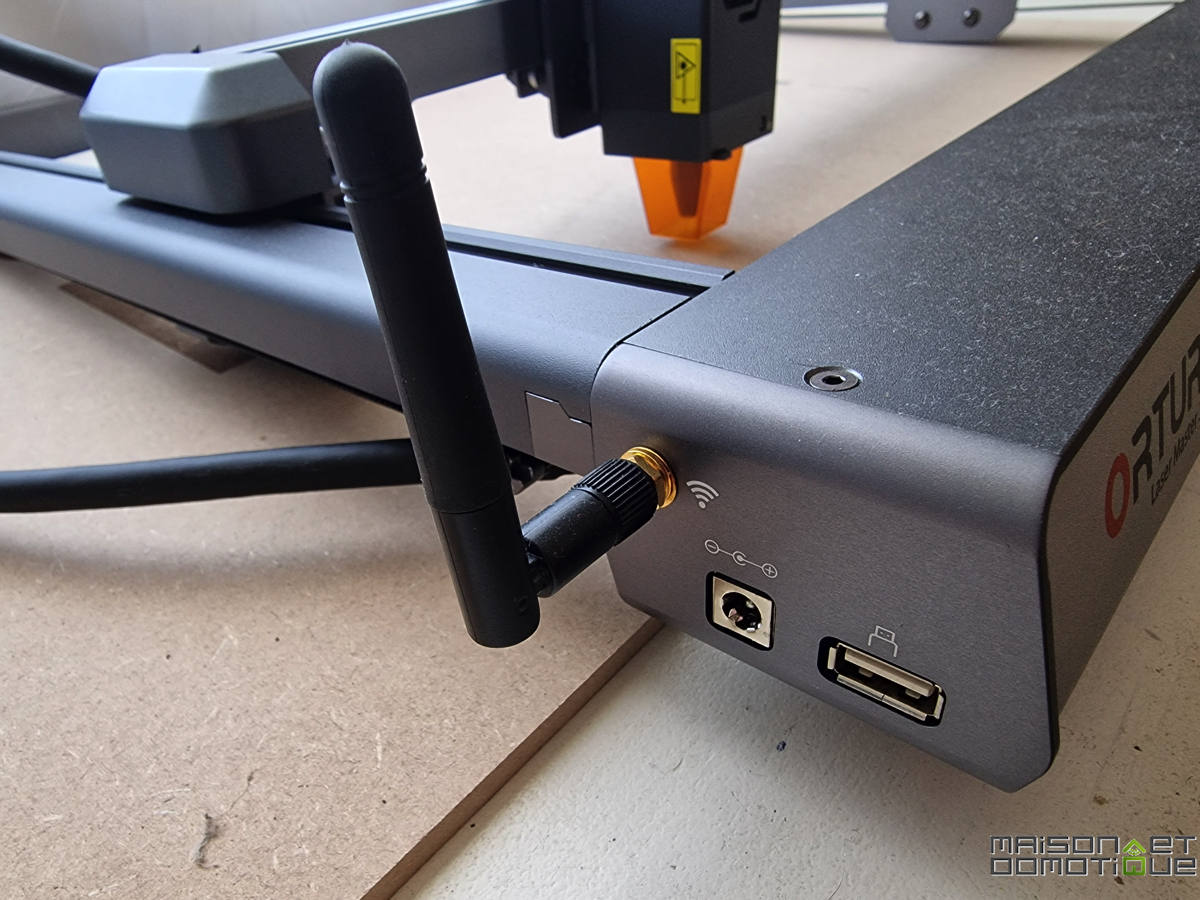

La Ortur Laser Master 3 dispose également d'une connexion WiFi (vous branchez l'antenne sur le côté de la machine lorsque vous l'assemblez) pour se connecter au serveur web de la machine. Tout ordinateur portable ou tablette capable de lancer un navigateur peut se connecter à votre réseau pour contrôler le graveur laser.

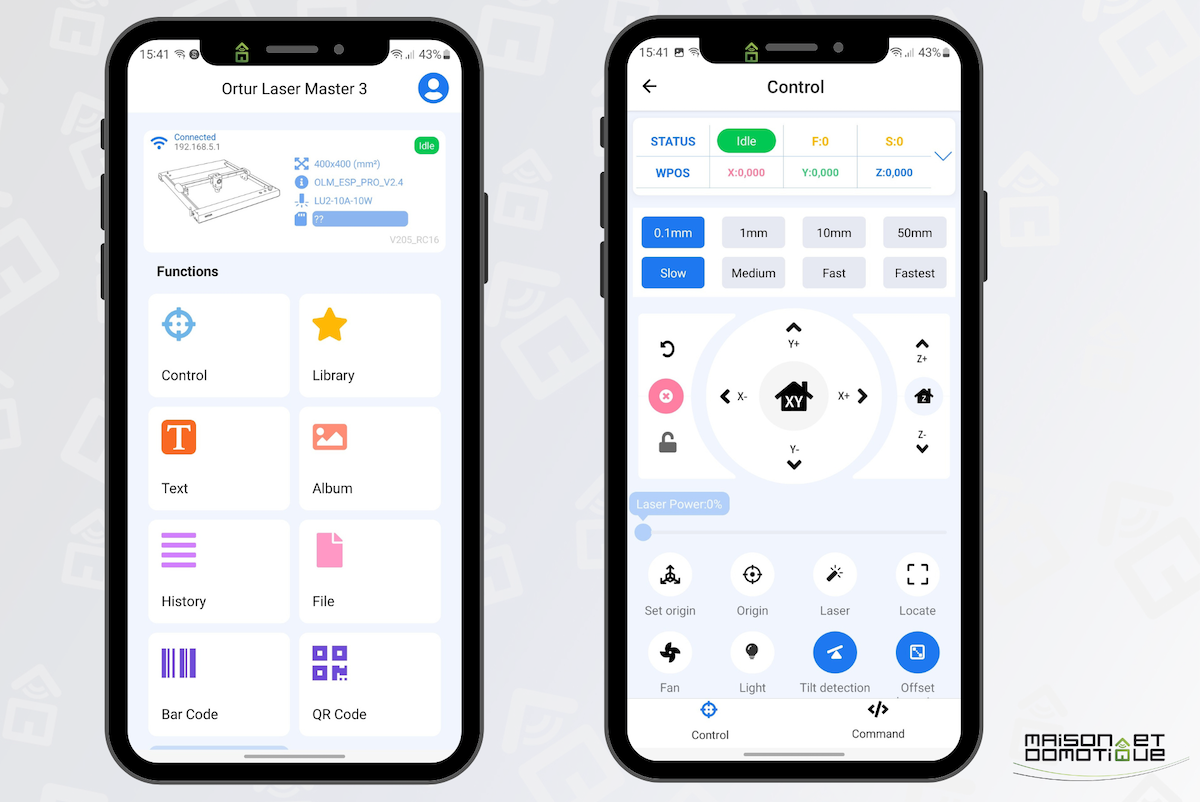

Mais l'application mobile permet également de vous connecter via l'application Laser Explorer directement sans fil. Je sais que les amateurs préfèrent généralement utiliser une connexion filaire pour la stabilité, mais je dois avouer que l'utilisation d'une application mobile facilite grandement l'utilisation de ce type de machine !
Côté matériaux, la Ortur Laser Master 3 est compatible avec de nombreuses matières, que ce soit pour la gravure ou même la découpe:
- Bois
- Acrylique
- Cuir
- Métal (acier inoxydable, aluminium, etc.)
- Céramique
- Tissu
- Alimentaire
- Verre teinté
- Papier et carton

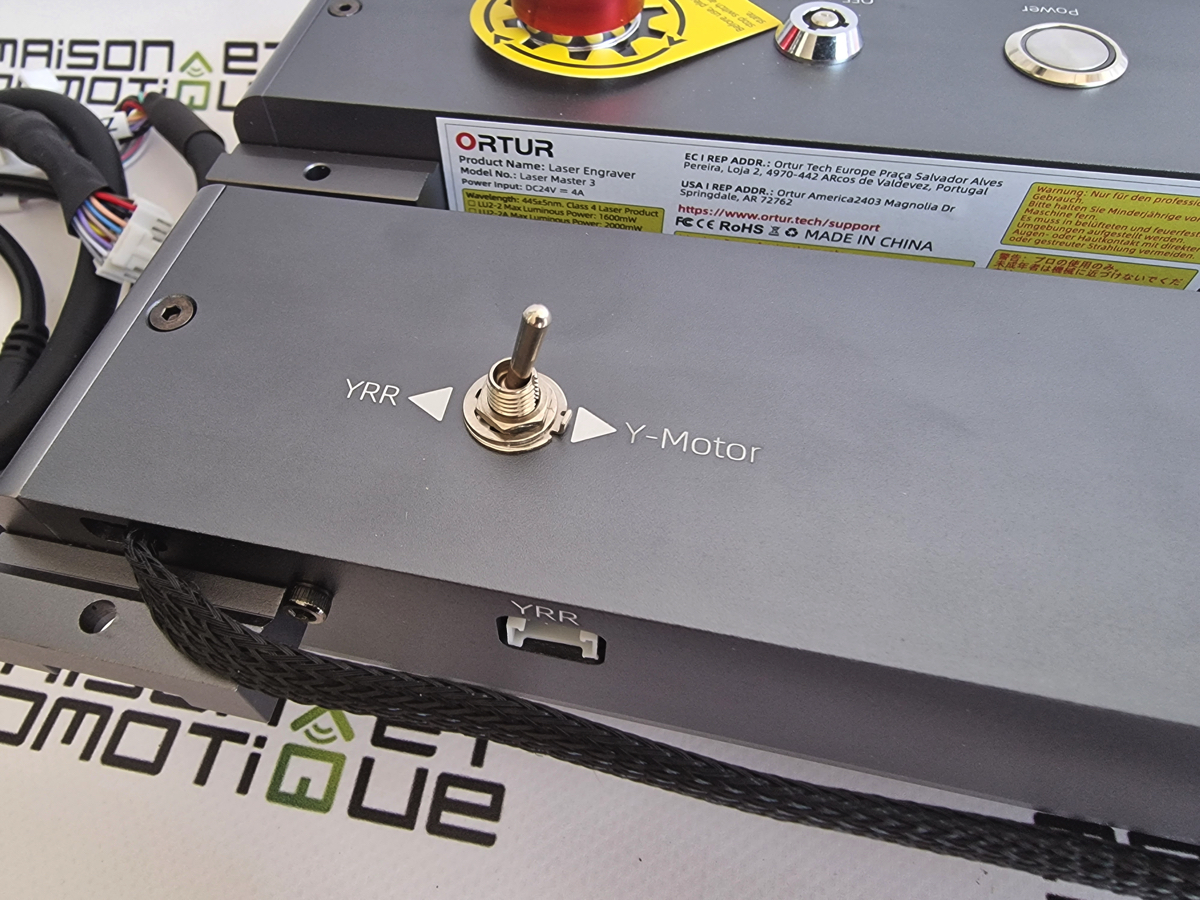

A noter que cette machine peut également accueillir un rouleau rotatif YRR pour graver des articles cylindriques comme les rouleaux à pâtisserie, les verres, ou les bouteilles par exemple ! Un petit bouton permet de switcher entre les modes:
C'est un accessoire pour lequel je craquerai sans doute prochainement ;-)

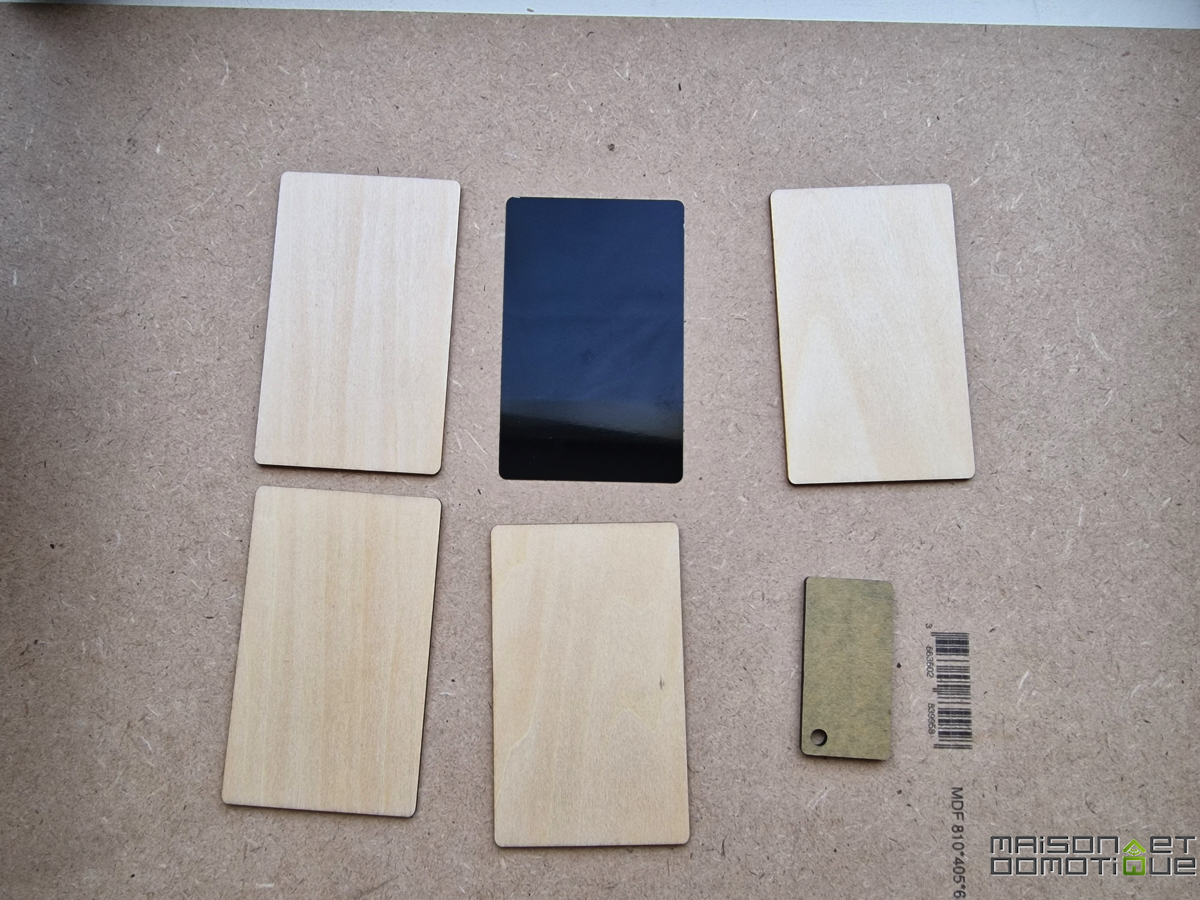

Comme avec tous les graveurs laser de bureau, vous recevez quelques pièces d'essai pour calibrer et tester le graveur avant de passer à des projets plus grands et plus complexes.
Attention toutefois à bien les maintenir avec quelque chose, car ces pièces d'essai sont tellement légères qu'elles ont tendance à bouger avec la ventilation du laser.

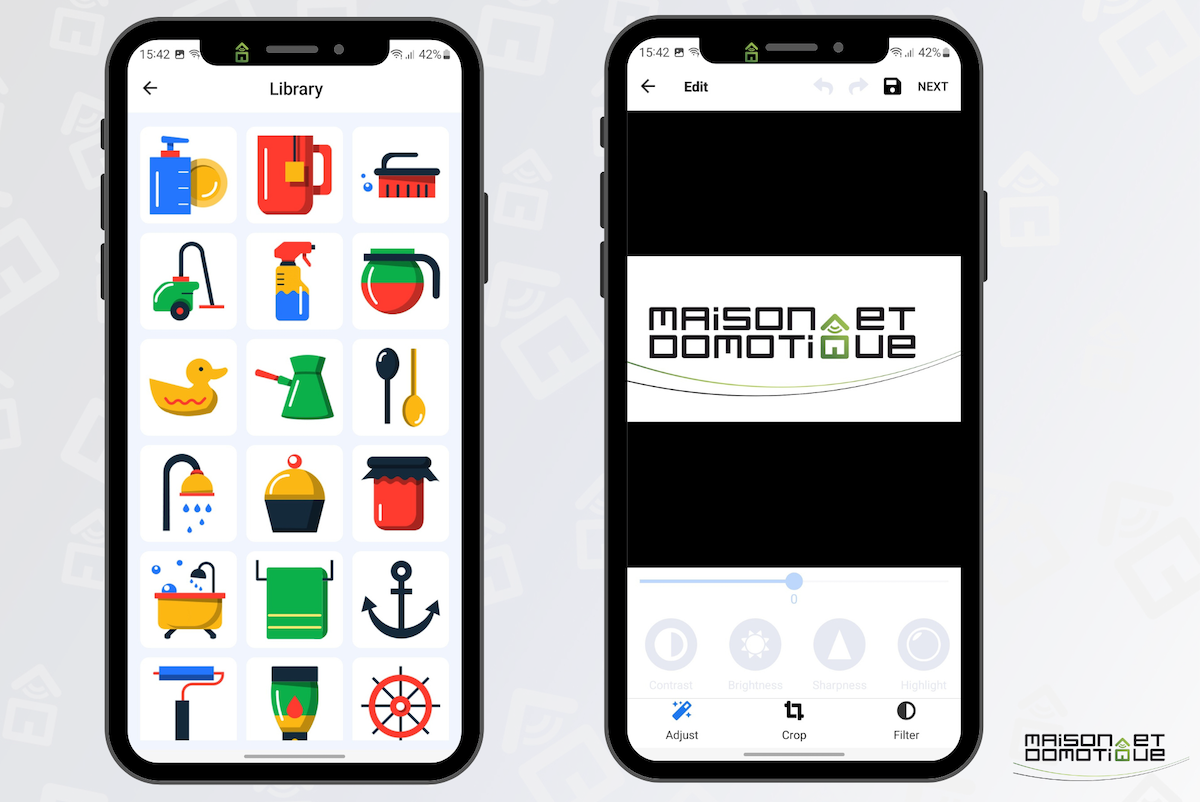

J'ai d'abord essayé de graver sur les pièces d'essai en bois (elles mesurent environ 85 x 50 mm) directement depuis mon mobile. On peut choisir un élément dans la bibliothèque livrée, ou importée une image / photo de son smartphone.

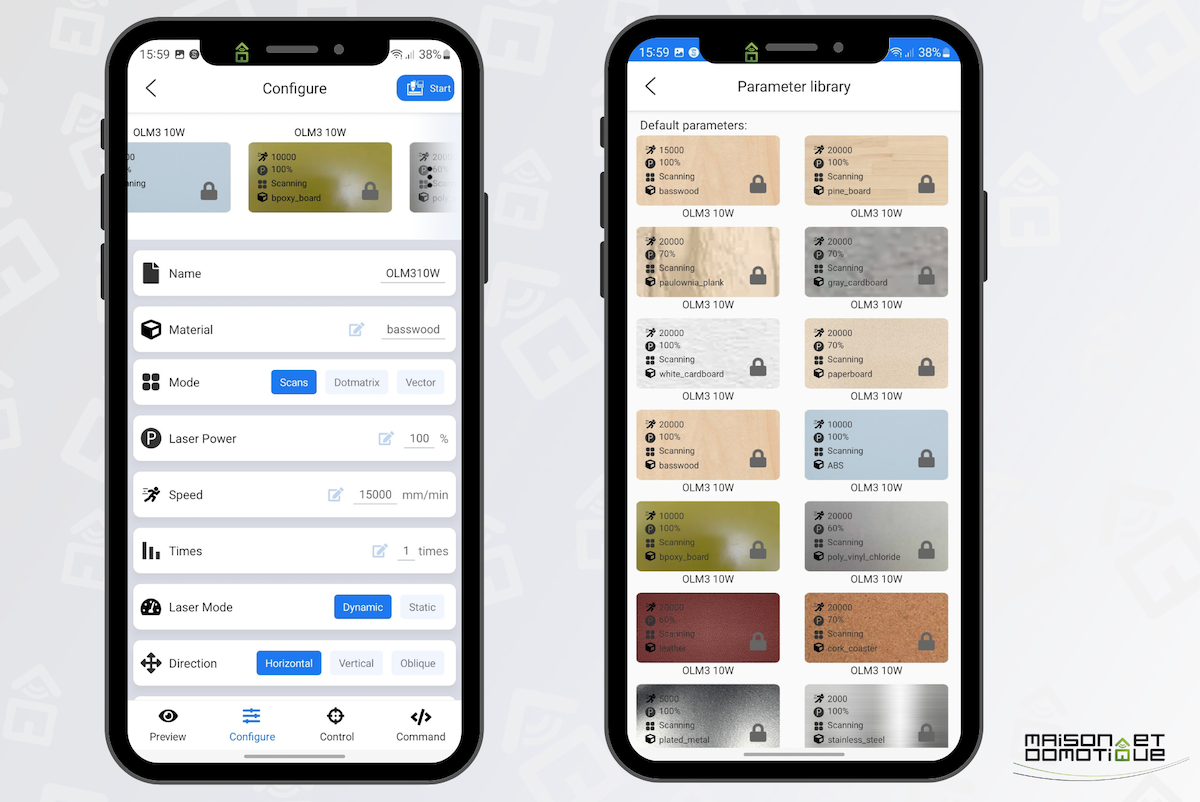

On retrouve des possibilités très complètes, ainsi que des préréglages très complet selon les matières à graver ou découper:
J'ai commencé par quelque chose de simple : le logo Maison et Domotique :). C'est un bon moyen de tester le contraste et la précision du Laser Master 3.
Les paramètres testés étaient les suivants:
- 100mm/s, 20% de puissance
- 100mm/s, 50% de puissance
- 100mm/s, 75% de puissance
La puissance de 75 % a donné de loin les meilleurs résultats, avec des lettres plus sombres et plus profondes, mais sans brûler la maison un peu plus complexe du logo.

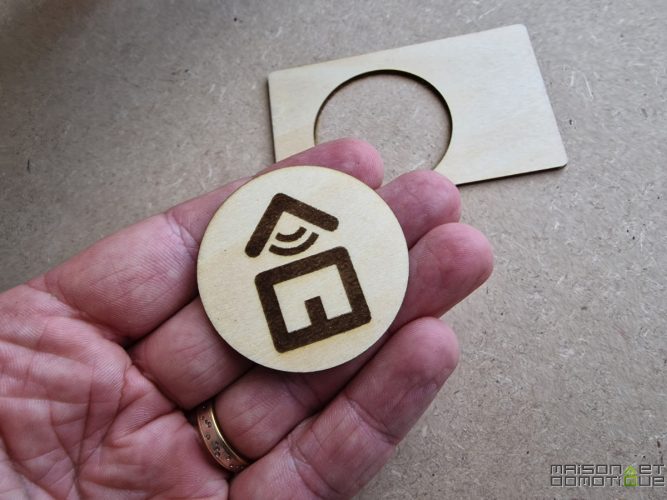

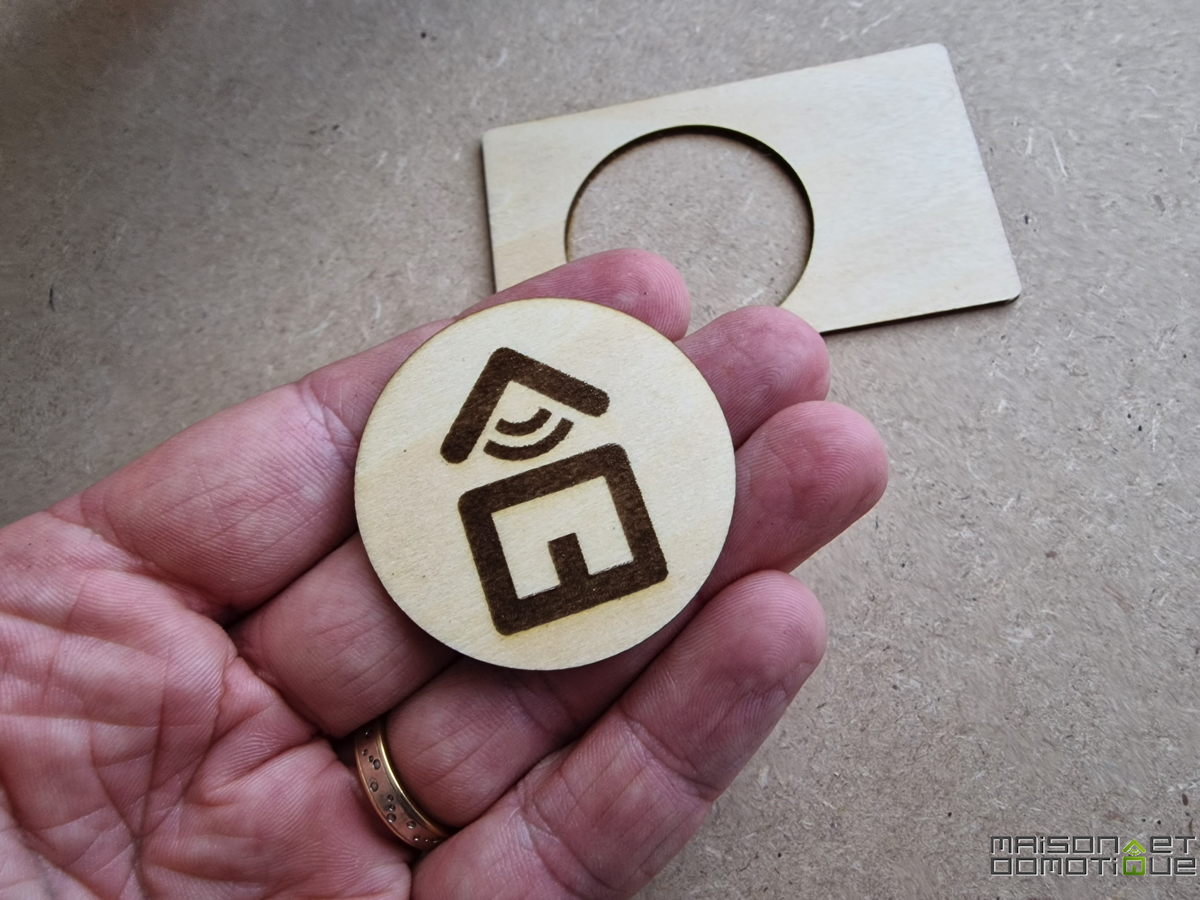

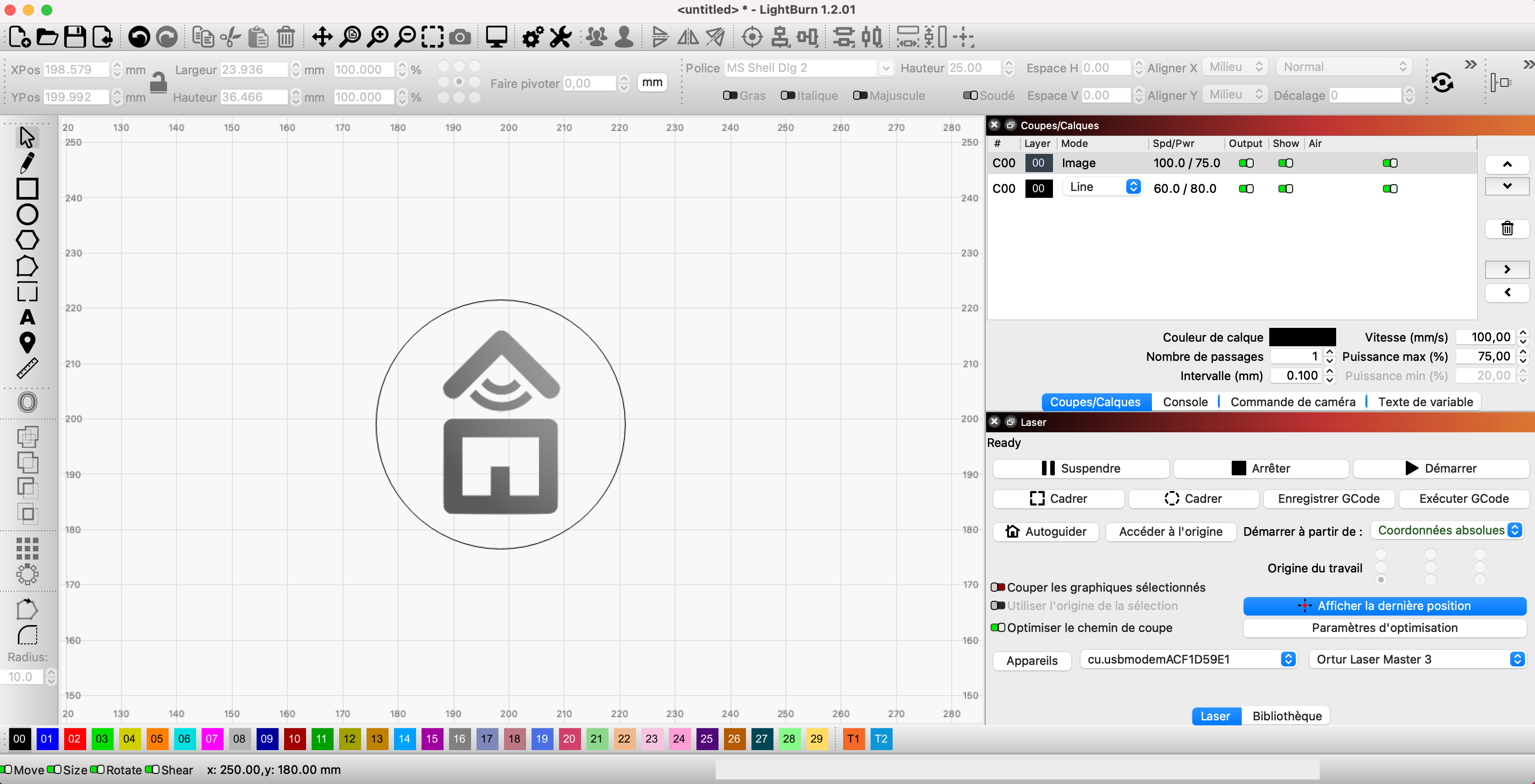

Le test suivant a consisté à déterminer l'efficacité de la découpe dans le matériau. J'ai utilisé là encore la pièce d'essai, mais cette fois via l'application LightBurn. J'ai d'abord découpé un cercle très basique dans le matériau de test en bois, en utilisant une vitesse de 60mm/s, une puissance de 80%, et 9 passes. Ces 9 passages n'ont pris que 1 à 2 minutes, ce qui signifie que la découpe est toujours très rapide.
La Ortur Laser Master 3 a passé le test avec succès, en découpant facilement le morceau de bois fin.

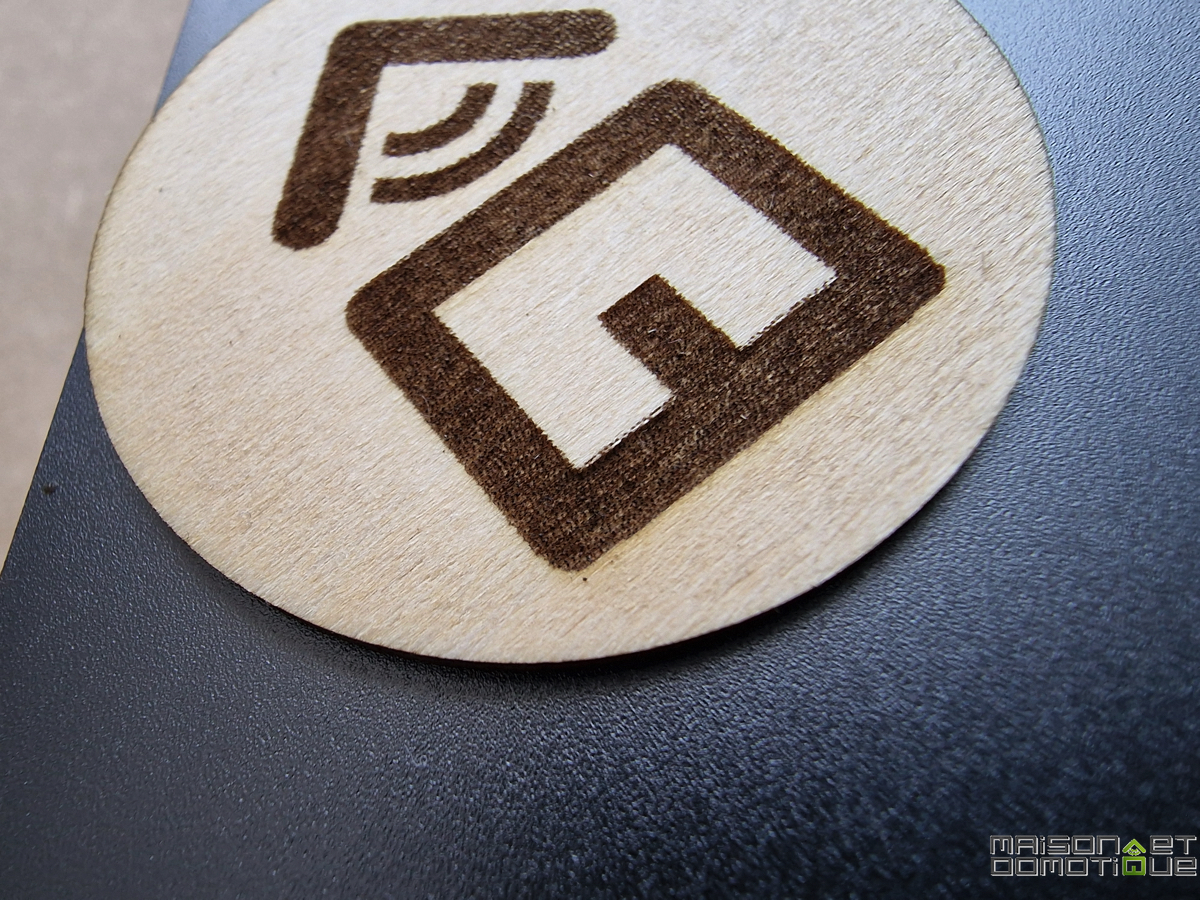

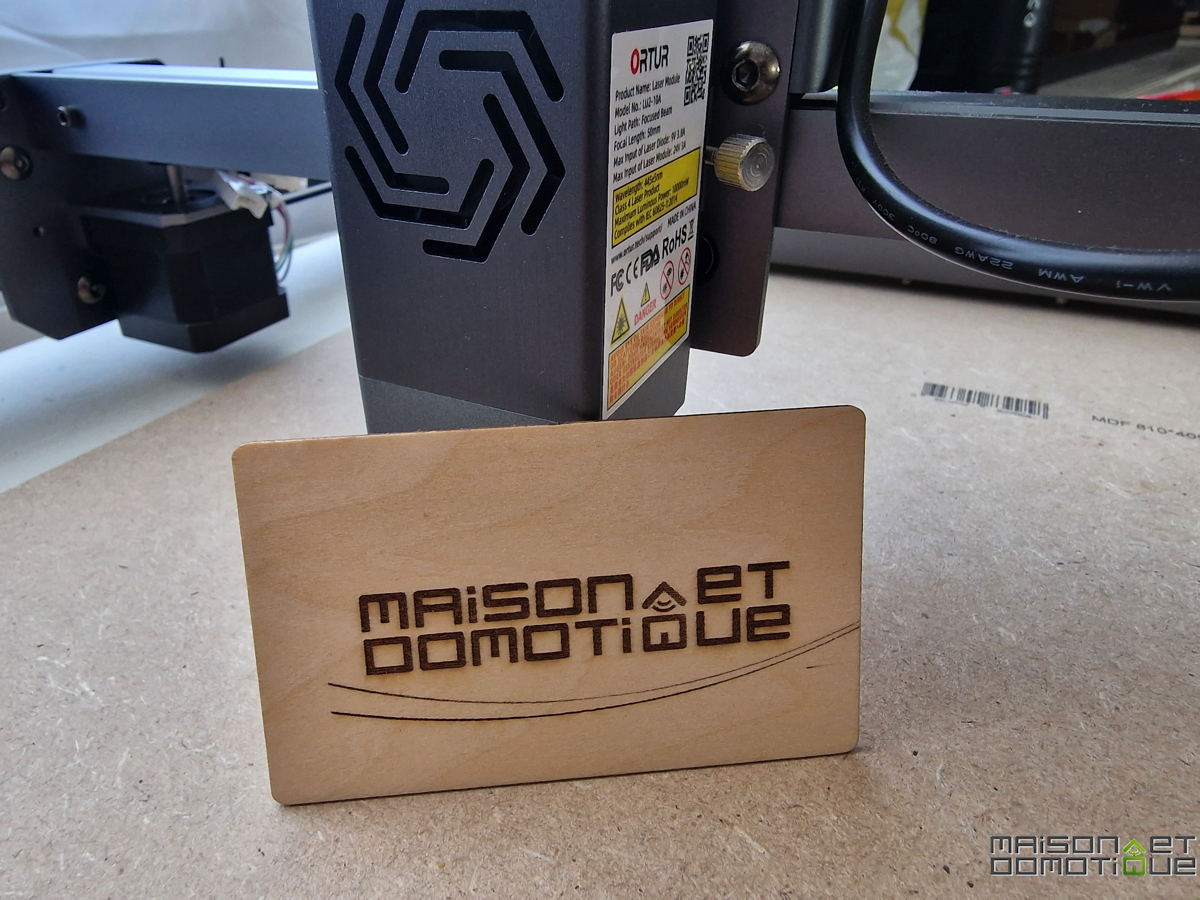

J'ai ensuite réglé pour graver à 50mm/s et 80% de puissance pour une gravure plus sombre et plus profonde de mon logo. La découpe est propre et le logo parfaitement gravé, avec du relief:

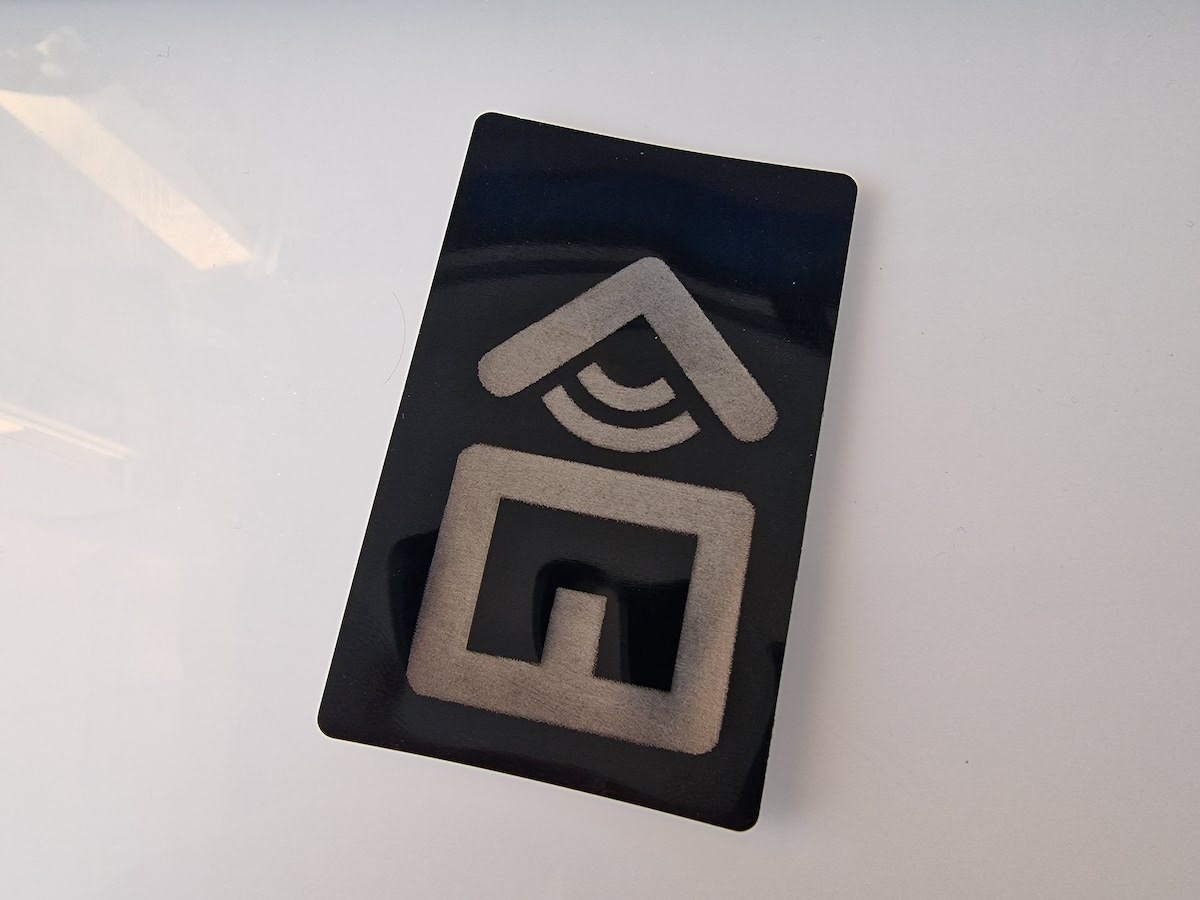

La découpe de l'acrylique est plus délicate que celle du bois, mais j'ai gravé sur deux des pièces d'essai fournies avec l'Ortur Laser Master 3, qui étaient de l'acrylique noir d'environ 0,1 mm et 0,3 mm d'épaisseur.
Le laser fonctionne bien avec l'acrylique, il n'a aucun problème pour graver ou découper dans ce matériau. La pièce la plus épaisse a été découpée presque entièrement en 5 passages à 15mm/s à 87,5% de puissance. Parfait pour réaliser des porte-clés acryliques et autres pièces acryliques amusantes :)
Conclusion
Alors que les précédentes Ortur Laser Master 2 et Pro utilisaient un seul laser à diode de 5,5W, moins puissant, l'Ortur Laser Master 3 porte cette puissance à 10W, ce qui lui permet de graver plus rapidement et avec plus de précision. En effet, avec une taille de tache focale de 0,05 x 0,1mm, l'OLM3 apporte des détails délicats à 0,01mm. La machine combine en réalité deux lasers de 5W pour obtenir une puissance de 10W. Ortur a revu à la fois sa technologie de combinaison des lasers (en combinant les lasers en un seul laser de 10W) et sa technologie de compression du spot laser (pour une meilleure précision). Le résultat est une découpe plus profonde et plus rapide: l'Ortur LM3 peut par exemple découper des feuilles d'acrylique de 30 mm d'épaisseur et des panneaux de pin de 20 mm sans problème. Cela inclut la découpe de bois de 12 mm en une seule passe, ainsi que la découpe d'acrylique de 10 mm en une seule passe. Pour avoir essayé sur divers matériaux, c'est assez impressionnant, et le résultat est d'une propreté impeccable !
L'un des principaux arguments de vente de l'Ortur Laser Master 3 est sa vitesse maximale de 20 000 mm/min. Certains autres lasers affirment que vous pouvez atteindre ces vitesses, et c'est techniquement possible, mais sans une puissance laser adéquate, vous ferez à peine une impression sur le matériau. Avec la Laser Master 3, vous pouvez toujours créer des gravures détaillées et contrastées en niveaux de gris à cette vitesse. À titre de référence, 20 000 mm/min signifie graver une image de 100×100 mm en 10 minutes environ. La plupart des graveurs de bureau qui tournent autour de la vitesse de 6000mm/min prendraient 30 minutes ou plus pour la même gravure. Bien sûr qui peut le plus peut le moins, et si on souhaite graver moins vite pour obtenir de meilleurs contrastes, c'est tout à fait possible également.
Après quelques semaines d'utilisation, je dois dire que ce laser m'a conquis: il reste encore un peu de technique et d'essais à réaliser selon les matières, mais cette machine est la plus simple que j'ai pu utiliser. L'application mobile permet de réaliser rapidement une gravure ou même une découpe, à l'aide d'une photo prise sur le vif ou d'une image récupérée sur internet. A vrai dire l'application mobile n'a pas grand chose à envier à une application de bureau, et s'avère même beaucoup plus simple à appréhender pour un débutant. Elle propose de nombreux réglages, mais en usant des préréglages proposés selon les matières, on obtient un résultat très convainquant en quelques minutes seulement, sans avoir à faire d'interminables essais. Et c'est sans aucun doute un argument qui facilitera la vie du néophyte qui veut réaliser quelques gravures ou découpes sans passer des heures à chercher les réglages.
Bon, par contre, le tarif pique un peu, car la Ortur Laser Master 3 est tout de même proposée à 799,99€ . A noter que vous pouvez profiter en ce moment d'une remise de 50€.
