Au vu des questions sur les forums ou par mail, vous êtes nombreux à rechercher des exemples de règles pour la Zipabox. Même si son système de règles sous forme de puzzle est simple à utiliser, on se pose parfois la question de comment assembler ces différents morceaux pour obtenir l'action qu'on souhaite.
Alors aujourd'hui j'ai décidé de vous sélectionner quatre exemples pour bien commencer avec cette box domotique.
I. Gérer une VMC
1.1 Préambule
Je veux que si durant mes heures creuses, et si l’humidité dépasse 70%, alors ma VMC passe la vitesse 2, sinon je reste en 1. J’ai un peu compliqué le scénario en ajoutant les heures creuses, mais c’est un scénario pour l’exemple. On pourrait très bien remplacer la condition heures creuse par « si lumière SDB allumée ». Bref à vous d’adapter en fonction de ce que vous voulez.
1.2 Montage
Pour votre montage, vous pouvez utiliser un switch ON / OFF, et utiliser votre VMC quand vous le souhaitez (je déconseille cette pratique, la VMC doit tourner toute la journée normalement !!)
Je conseille plutôt d’utiliser un Relais avec 2 sorties, et basculer sur l’une ou l’autre pour passer de la grande à la petite vitesse.
Exemple de schéma de branchement de VMC, vérifiez si c’est le même pour la vôtre !!
1.3 La Règle
Ici ON correspond à ma grande vitesse et Off correspond à ma petite vitesse.
Explication de la règle :
QUAND Humidité > 70 %
Si Heures Creuses 1e plage OU Heures creuse 2e plage
VMC en grande Vitesse
sinon
VMC petit vitesse
II. Faire des économies de chauffage
2.1 Préambule
Il n’y a pas si longtemps je vous montrais comment gérer les radiateurs électrique via leur fil pilote. Aujourd’hui, via ce deuxième exemple, je vous explique comment éviter de gaspiller du chauffage via une idée simple :
Lorsque mes portes/fenêtres sont ouvertes = chauffage éteint
Si je ferme les portes = mon chauffage se rallume
On nous le répète assez, il faut aérer les maisons au moins 5 minutes par jour, mais durant cette phase, hors de question que nos radiateurs tournent à fond.
Alors si vous gérez votre chauffage via le module climat et que vous possédez des capteurs d’ouvertures sur vos portes ou fenêtres, cette règle va vous être utile !!

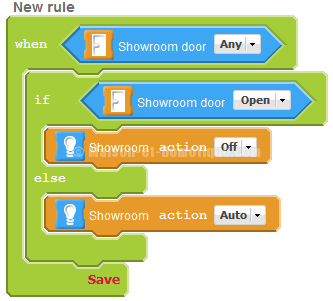

2.2 La Règle
Explication de la règle :
QUAND Porte n'importe (dès qu'il y a un changement d'état)
Si la porte est ouverte
Chauffage OFF
sinon
Le widget climat reprend le programme présélectionné auparavant
Cette règle est simple, mais elles fait partie des basiques à rentrer dans sa Zipabox !!
III. Créer une minuterie
3.1 Préambule
Pour ce troisième exemple de règle, je vous propose de créer une minuterie, sur une lampe par exemple, ou sur tout autre objet dont vous aurez décidé qu’il ne doit pas fonctionner continuellement. Ce tuto va également nous permettre de découvrir la fonction « JOIN ».
3.2 La règle
Explication de la règle :
Quand le bouton est cliqué (le mieux dans ce cas est d’utiliser un inter à impulsion)
Lampe Allumée
Join
Attendre 45 Secondes
Eteindre la lampe
Ici, si nous n’avions pas le JOIN, la lampe s’éteindrait 45 secondes après le premier clic, peu importe combien de fois vous avez cliqué dans les 45 secondes, elle s’éteindrait. Alors que grâce à lui, lorsque vous appuyez sur le bouton, vous relancez une session de 45 secondes (comme les inter minutés dans les immeubles par exemple).
Ici un deuxième exemple de minuterie, qui va vous permettre de comprendre un peu mieux le rôle du JOIN. (Cet exemple est issu de la communauté Zipato, car je n’ai pas encore de capteur de mouvement)
Explication de la règle :
QUAND capteur de mouvement = N’importe (déclencheur souvent utilisé quand on ne veut pas que le déclencheur soit When)
JOIN
SI Capteur de mouvement = capte du mouvement
Alors Lumière Allumée
Sinon (donc dès qu’il n’y a plus de mouvement)
Attente 300 seconde
Eteindre la lumière
Ici le « JOIN » va nous permettre de relancer des sessions de 300s d’allumage de lumière à chaque fois qu’il captera du mouvement.
Je ne sais pas si vous avez compris la philosophie de la chose, mais on pourrait assimiler le JOIN à un rafraichissement de règle.
En gros si j’ai un déclencheur, alors j’allume la lumière 50s, ensuite j’éteint. Mais entre temps, si mon déclencheur apparait à nouveau alors je relance une session de 50 secondes.
IV. Créer un délesteur
A ceux pour qui le mot « délesteur » ne signifie rien, c’est un petit appareil qui se place généralement dans le compteur électrique et qui sert à couper temporairement vos éléments les plus gourmands en électricité (radiateur, chauffe eau) lorsque votre consommation électrique instantanée atteint la limite de votre abonnement Edf (afin d’éviter que votre compteur ne saute!)
4.1 Préambule
Pour mettre en place cette règle, il vous faut un mesureur de conso (Home energy Meter de Aeon Lab par exemple) qui soit placé sur l’entrée générale du compteur. Il faut qu’il mesure la consommation générale de votre logement (comme un vrai délesteur).
N’oublions pas que les mesureurs de conso ne remontent en général les mesures d’électricité que tout les minutes (dans le cas du Home Energy Meter de Aeon Lab), c’est pour cela que pour ma part, j’ai mis la limite avant déclenchement (valeur de conso à laquelle je décide de couper mes radiateurs) un peu plus basse.
Il est difficile de pouvoir fixer une limite de déclenchement car la puissance consommée réelle KwH est différente de votre « puissance » souscrite (KVA) suivant les types d’appareils composant votre installation.
Si votre installation est uniquement résistive (radiateur électrique par exemple), alors 1 KVA =1kW. Mais pour des moteurs (machine à laver) c’est différent, 0,8 (environ) x KVA = 1 Kw .
Pour ma part, mon abonnement est de 6 KVA, et la plus grosse partie de ma consommation électrique est résistive (radiateur électrique), j’ai décidé de mettre la limite à 5000 W. A vous de fixer votre limite de déclenchement en fonction de votre abonnement et de vos composants électriques.
4.2 La règle
Explication de la règle :
QUAND conso instantanée >1 (je ne voulais pas que mon déclencheur soit « quand » j'ai donc pris un déclencheur qui soit toujours vrai)
SI mesure de conso instantané > 5000 W
radiateur OFF
Sinon (lorsque ma conso redescend sous les 5000 W)
Radiateurs AUTO (le widget climat reprend le programme)
V. CONCLUSION
J'espère que tous ces exemples de règles ont pu vous aider à comprendre la logique et à programmer votre Zipabox ! Si bien sûr vous souhaitez partager les vôtres afin d'aider les gens de la Zipa communauté , n'hésitez pas à me les transmettre, je me ferais un plaisir de les diffuser et de les commenter !!
