Sirène extérieure et module Zwave...
Résumer cet article :

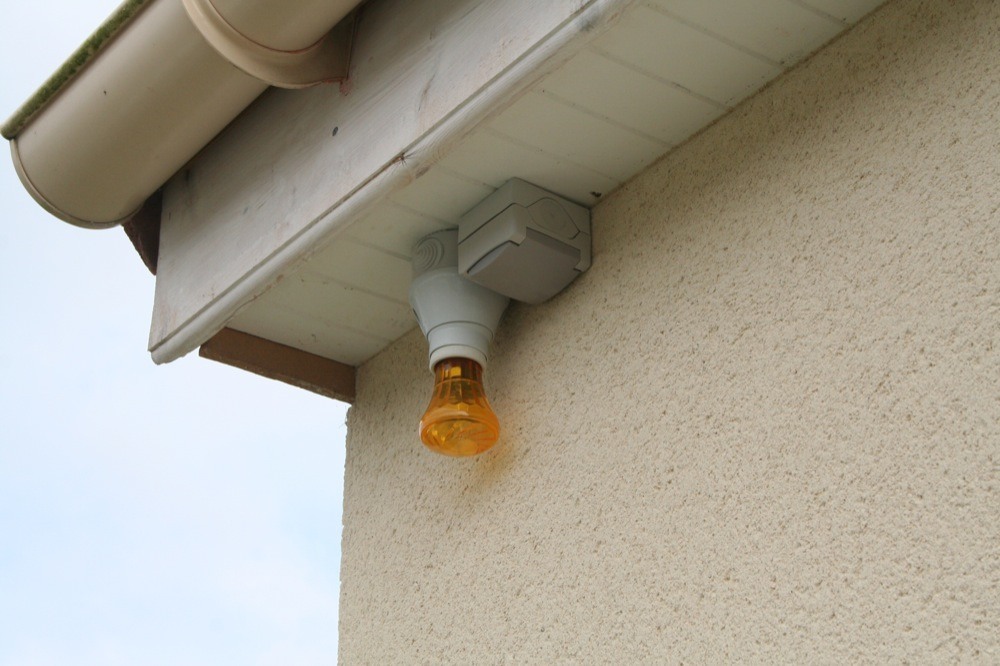

Il y a presque trois ans jour pour jour, j’avais installé à l’extérieur, en sous toit, une ampoule clignotante et une prise électrique, le tout piloté par un module Plcbus.
Lorsque j’ai aménagé les combles, j’avais en effet passé un cable électrique entre le garage et l’avancée du toit extérieur. Ce cable avait deux buts:
- d’abord, avoir une prise électrique extérieure en sous toit pour le branchement des décos de Noel, ce qui évite d’avoir une rallonge qui se promène dehors. Ce cable est raccordé à l’intérieur à une prise télécommandée, ce qui permet de programmer très facilement l’allumage des décorations.
- ensuite, placer un indicateur lumineux pour l’alarme, en utilisant une ampoule clignotante achetée à 5€ chez Brico Dépôt.
Lorsque j’ai migré le système domotique en Zwave, le module qui pilotait tout cela a bien sûr été remplacé par un module Zwave.
Mais cette installation avait deux défauts:
- étant donné que le module Zwave était branché à l’intérieur de la maison, il pilotait en même temps la lampe clignotante et la guirlande de Noel. Du coup pendant la période des fêtes nous enlevions l’ampoule pour ne piloter que la guirlande :/
- pour Noel, nous utilisions en fait deux guirlandes pour faire toute la longueur de la maison. Du coup, deux prises branchées sur une multiprise sous le toit. Pas génial non plus :/
J’ai donc profité des vacances pour arranger cela. Le but était de pouvoir piloter les deux indépendamment (prise et ampoule), d’avoir deux prises électriques pour éviter la multiprise, et enfin de remplacer cette simple ampoule clignotante par une petite sirène.
Côté matériel, j’ai donc opté pour un module Fibaro deux charges, le FGS-221, à placer dans une boite étanche à l’extérieur, qui permettra de piloter les prises et la sirène indépendamment.
Concernant la sirène, il n’en existe malheureusement pas encore en Zwave pour l’extérieur. J’ai donc utilisé une petite sirène Chacon filaire pour extérieur, qui coute moins de trente euros chez notre partenaire Planète Domotique.
Elle dispose d’un signal lumineux, et sonore, d’une puissance de 105dB.
Normalement elle se connecte directement à une centrale d’alarme, qui se charge de l’alimenter. Mais en fait elle dispose de deux fils, qu’on peut directement connecter à une alimentation de 12v. On peut alors l’utiliser où on souhaite. Pour l’alimenter j’ai pris une alimentation 12v en rail din, du genre qu’on utilise pour les gaches électriques. Ca permet d’occuper moins de place qu’un bloc transfo habituel.
Il n’y a plus qu’à utiliser une boite de dérivation étanche pour y loger tout ce beau monde.
Voilà le « pré montage »:
Le petit schéma pour mieux comprendre, même si le montage est très basique:
Une fois l’ensemble fixé en sous toit à sa place:
La boite de dérivation est moins discrète que ce que j’aurai souhaité, mais pour y mettre l’alim 12v et le module Fibaro, il était difficile de prendre plus petit :/
L’ensemble reste tout de même correct:
On rebranche les guirlandes de Noel, et c’est terminé:
Sur l’eedomus, le module Fibaro se traduit par deux devices bien distincts:
Il n’y a plus qu’à les intégrer aux scénarios qu’on souhaite, comme par exemple la sirène en cas de déclenchement d’alarme:
Le module Fibaro 2 charges m’a donc permis de régler mon problème, et cette petite sirène Chacon me permet d’avoir une sirène extérieure à pas cher. Le voyant lumineux n’est pas super visible, d’autant plus que la facade de la maison est éclairée la nuit par un luminaire de la rue. En revanche la sirène sonore se fait bien entendre, suffisamment pour alerter les voisins alentours :p
Mission accomplie :D
