Réalisation d’un rack multiroom via Foobar

Il y a deux ans maintenant je voulais avoir mon propre ampli multiroom sans avoir à dépenser des centaines d’euros.

J’utilisais déjà de simples clés USB audio via foobar derrière mon serveur domotique, connectées à des amplis multimédia de PC, mais ça faisait «bricolage» entre tous ces câbles, prises et dominos.

Puis en cherchant un peu, avec mes connaissances d’électronique, de multimédia et étant un peu bricoleur, je me suis dit pourquoi ne pas le faire soit même ?

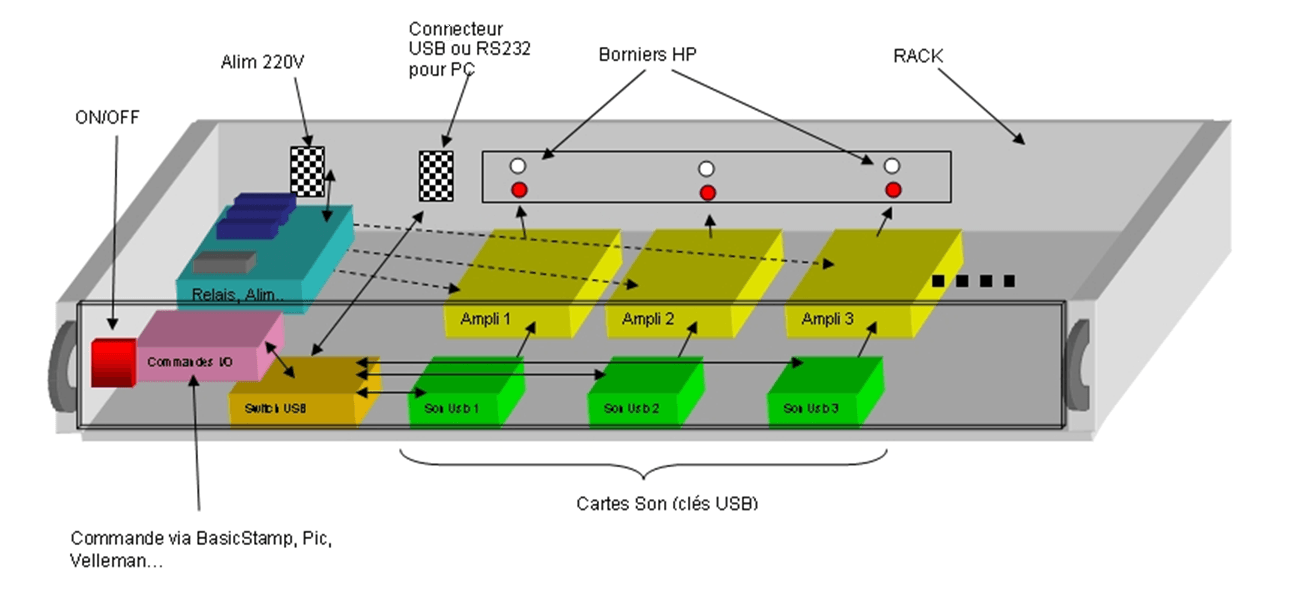

De ce fait j’ai pensé dans un premier temps à une solution de ce type :






Mais je me suis dit  que pour commencer, il fallait faire simple et pas cher…

J’ai donc passé ma petite commande…

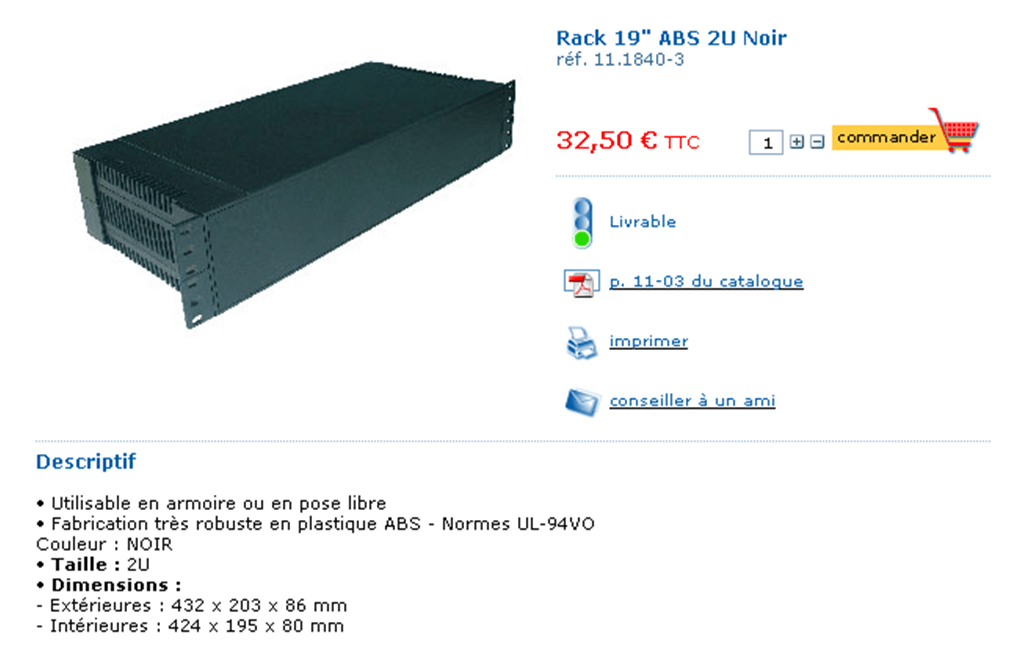

Le rack



Le rack 2U est assez grand pour y mettre les amplis et les ventiler, les câbles, les clés USB ainsi que la partie amplification…






L'amplification

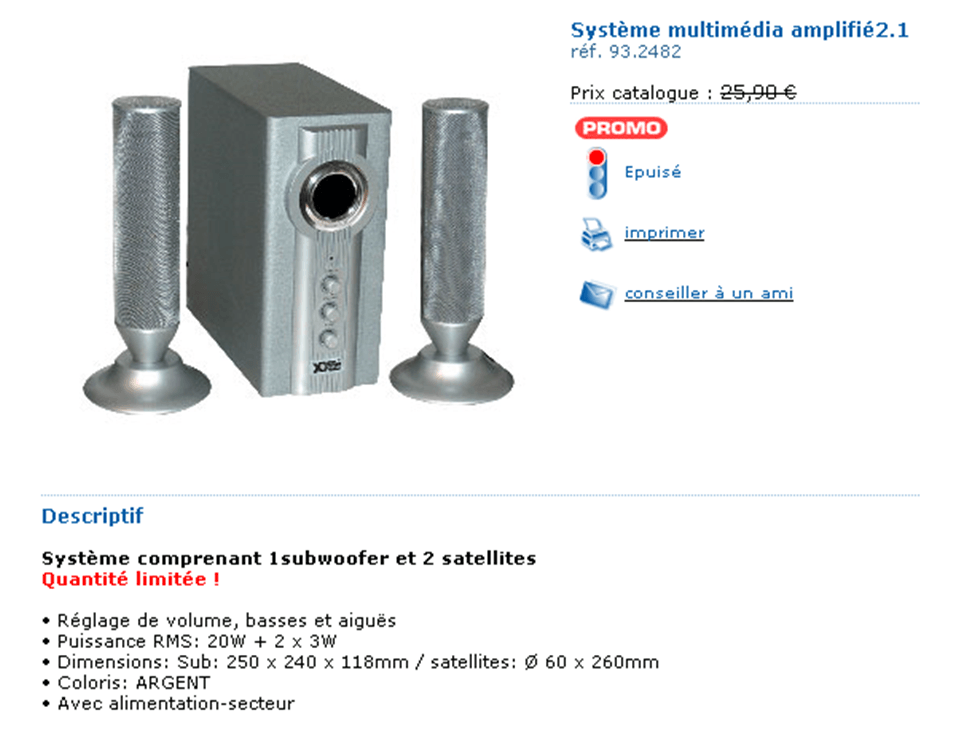

Pour la partie amplification j’ai opté pour 2 amplis multimédia (où j’ai récupéré la partie électronique, c'est-à-dire l’ampli ainsi que les boutons de réglages volume/grave/aigue) ce qui revient beaucoup moins cher et est très facile à démonter.






Carte son

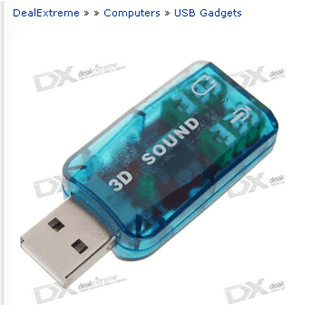

Ensuite j’ai acheté 2 cartes son USB (très répandues) ainsi qu’un hub USB sur un site en Chine (disponible également sur eBay).






Divers



Le hub incorporé dans le rack permet de mettre autant de cartes son USB voulues pour une seule « zone » à amplifier (opter pour un hub avec alimentation séparée)

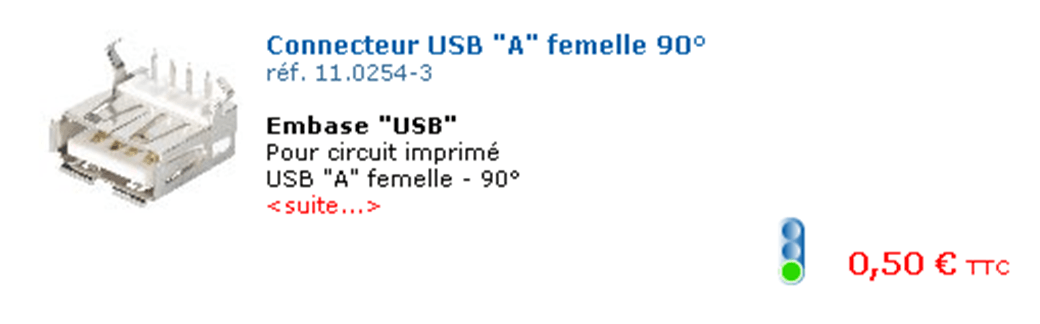

Sur le rack j'ai mis une prise USB femelle soudée au hub pour pouvoir relier les différentes cartes sons (via le hub) au serveur domotique.






Ensuite un inter général pour le rack, puis un par amplificateur:

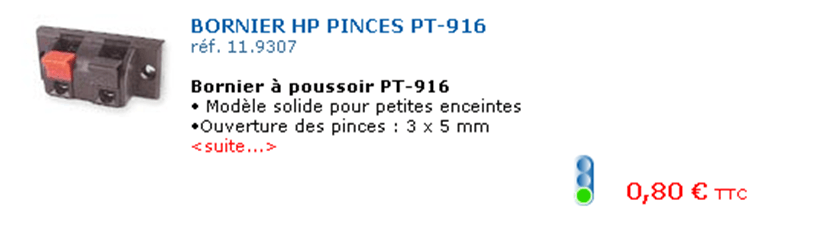

Des borniers pour les HP audio:

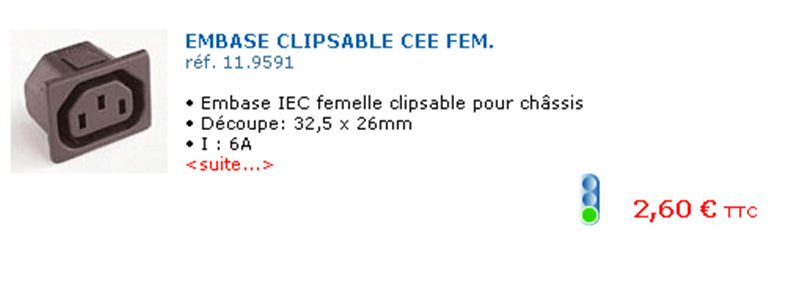

Et une prise femelle 220V pour le tout:

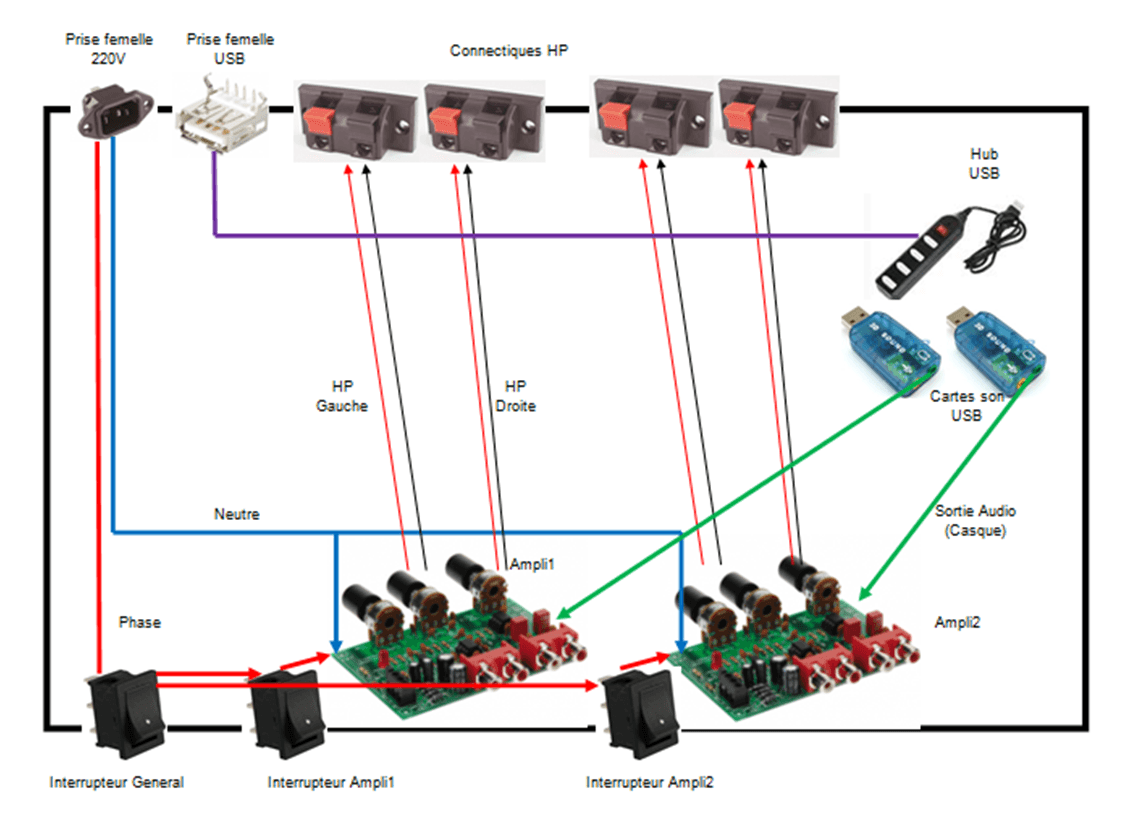

Voici le schéma final avec tous ces composants:






Et  le résultat une fois monté, après un peu de soudures et de raccordements:

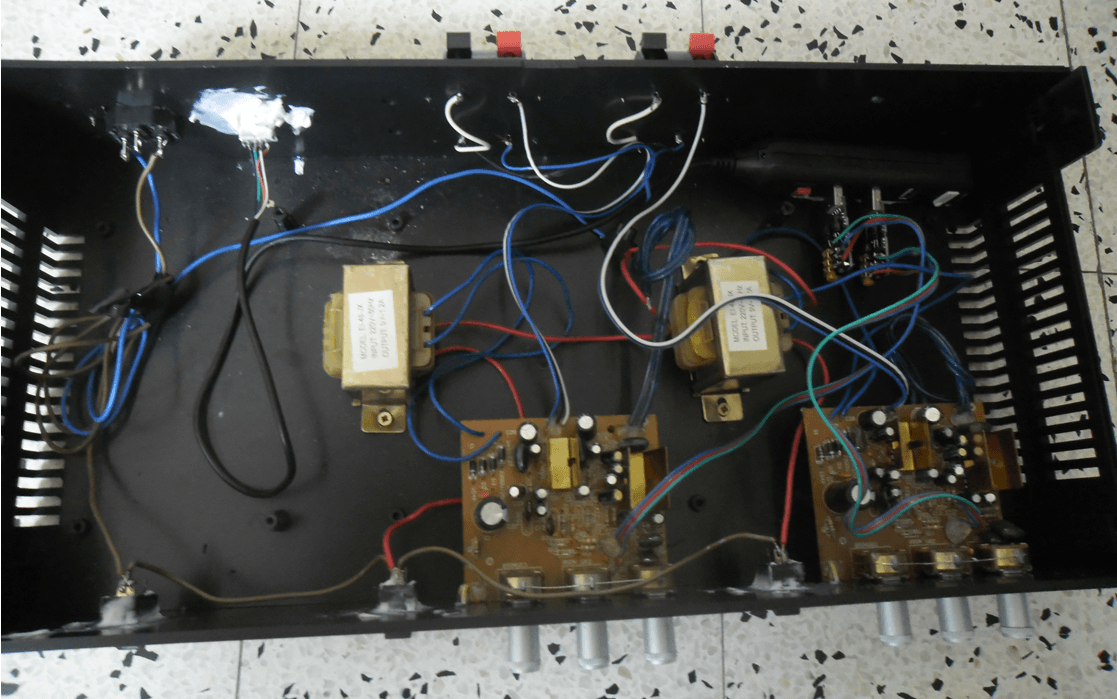

Vue intérieure

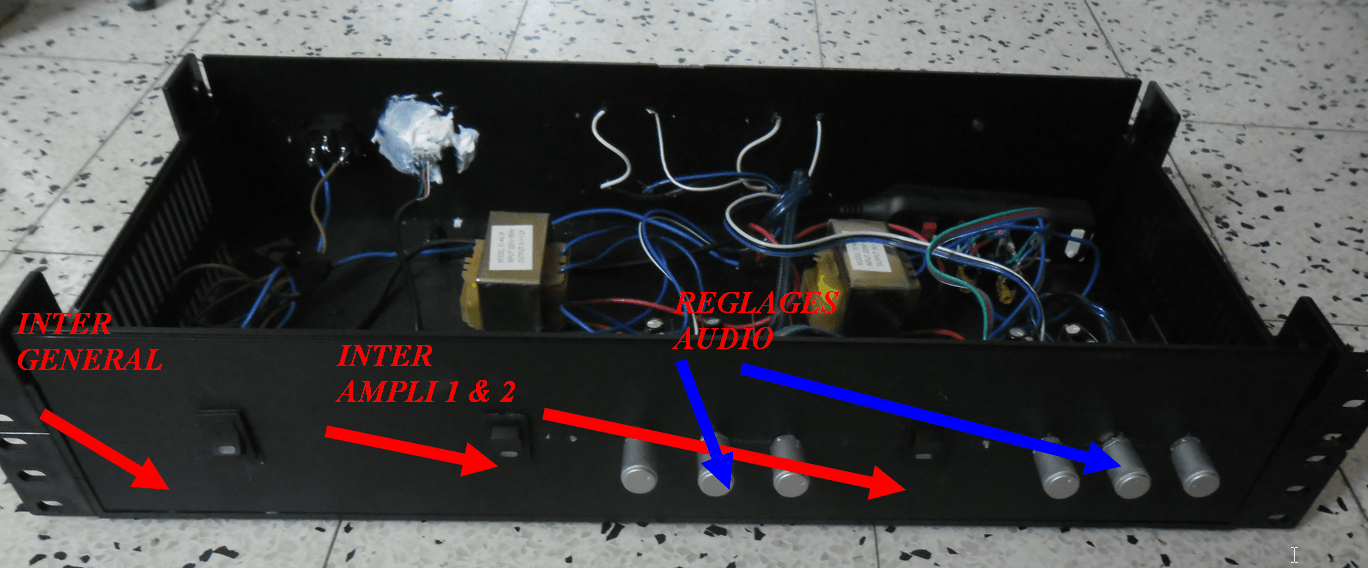

Face avant

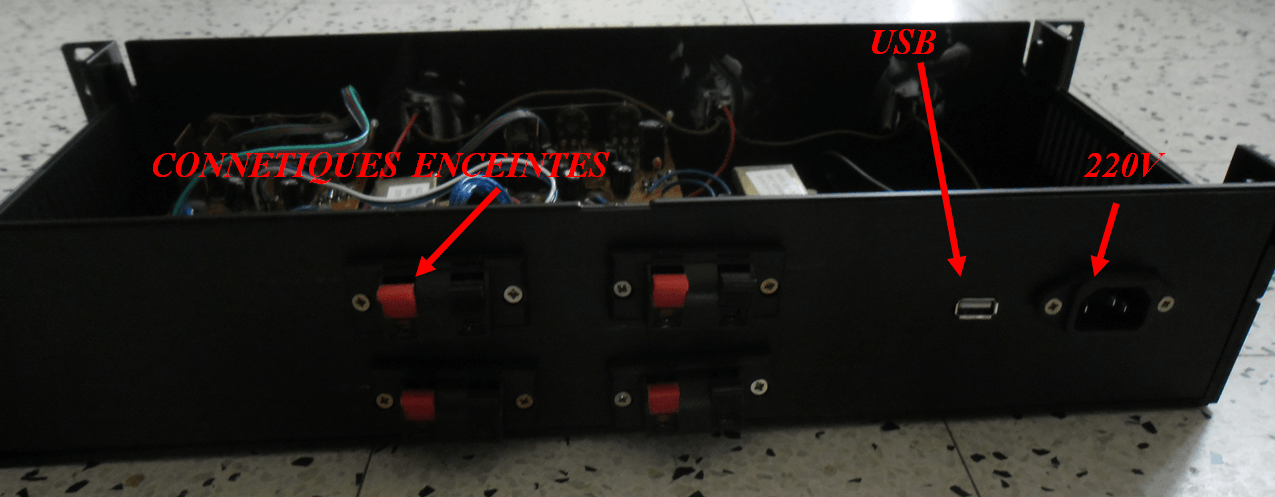

Face arrière



SAM 7835

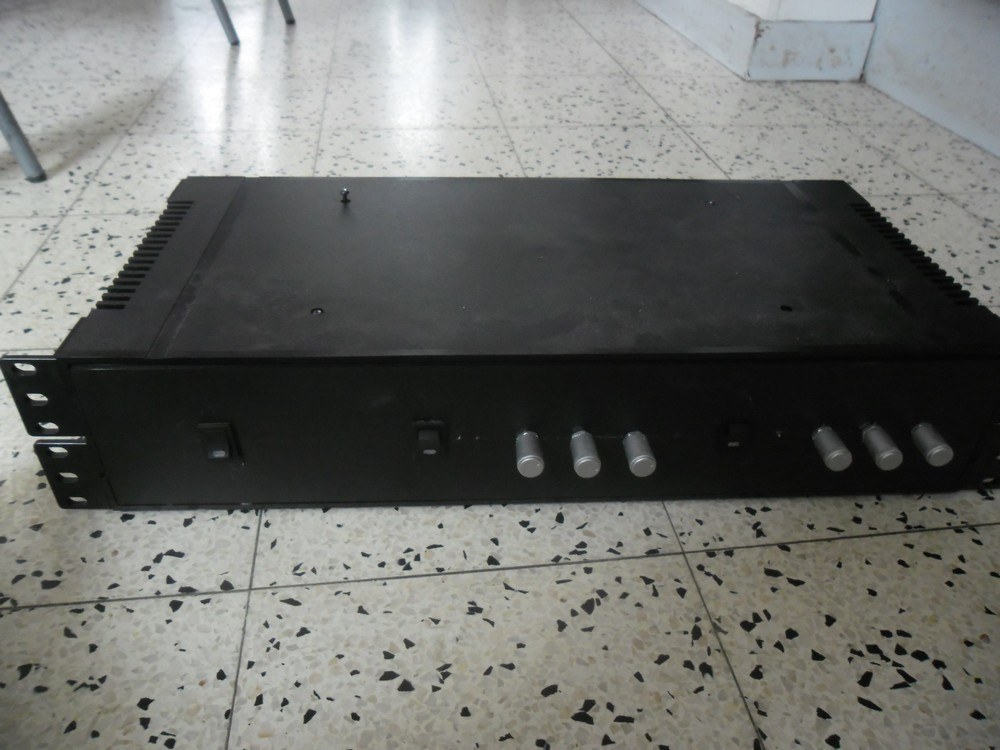

Une fois le rack refermé



SAM 7423

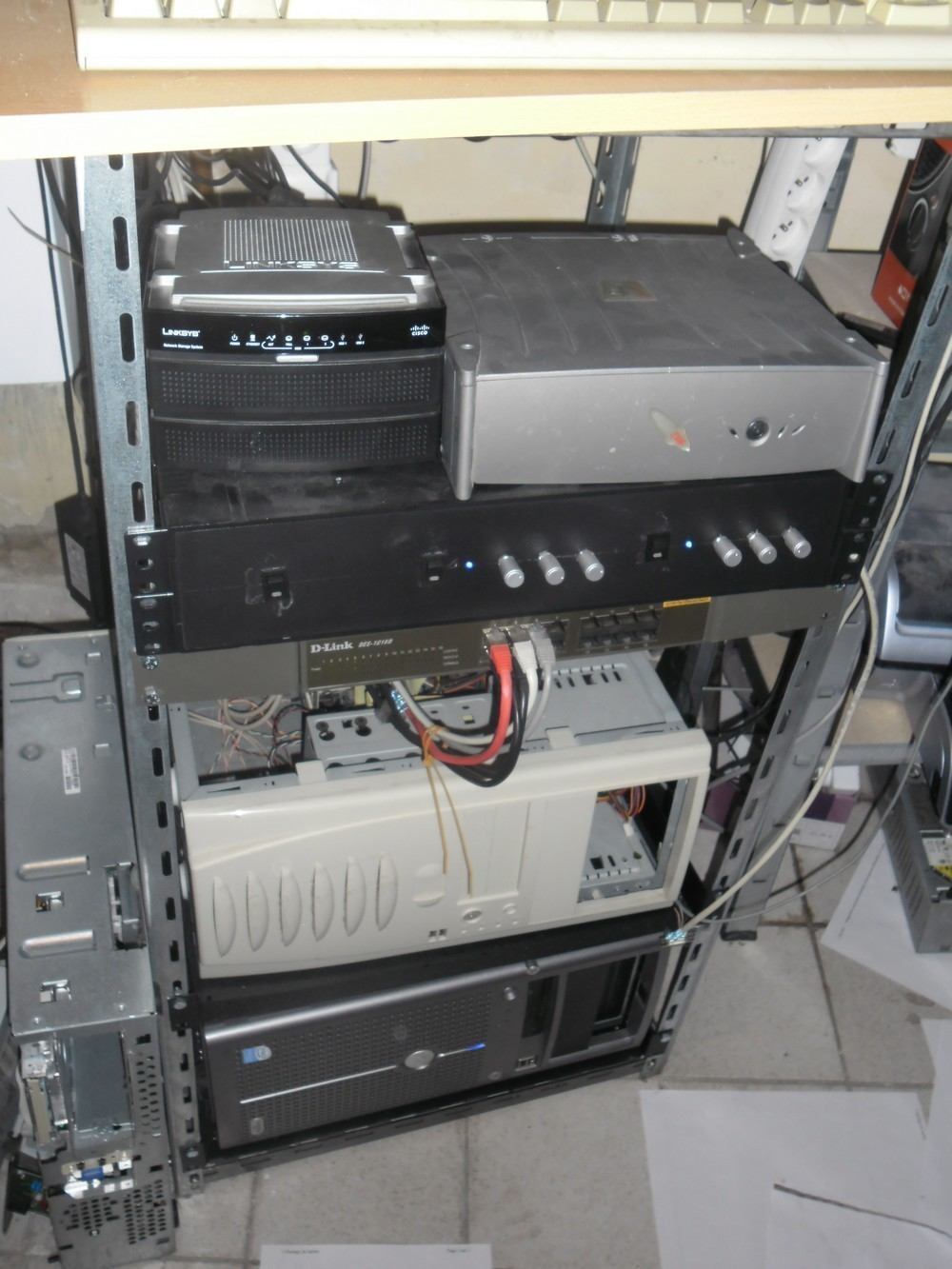

Apercu du rack dans l'armoire de brassage



Le tout est ensuite géré par le logiciel Foobar qui peut être commandé via Homidom, Homeseer, Windows…. par de simples commandes «exe» ou via un plugin en «http».



Conclusion



Mon «ampli multiroom» me permet actuellement (depuis 2 ans 7j/7 24h/24) de diffuser la radio dans la salle de bain, ou de diffuser les messages dans le salon («heure et température» à l'heure désirée).

Et tout cela pour une centaine d'euros en tout, avec un résultat plutôt propre.

PS : hormis les clés USB et le hub, vous pouvez trouver ces équipements sur le site Selectronic.
