Pour faire suite à ma petite explication sur le WAF, voici mon intégration d’écran tactile dans mon séjour.
L’installation précédente n’était pas terrible (il faut avouer !). Ayant plusieurs cadres accrochés dans le séjour, je me suis donc inspiré de leur déco.
Dans un article plus ancien, j’avais rapidement montré mon écran tactile accroché au mur. Il avait été prévu à l’origine de l’intégrer dans la cloison, mais ma femme était un peu réticente de me voir faire un trou dans le mur de notre maison toute neuve. Un an après, elle était un peu plus enclin à me laisser faire :D
Jusqu’ici, l’écran tactile était donc installé de cette facon:
Il remplissait donc bien son role, mais dépassait énormément du mur, et n’était donc pas très esthétique :(
L’idée retenue a été de s’inspirer des différents tableaux qui décorent notre séjour:

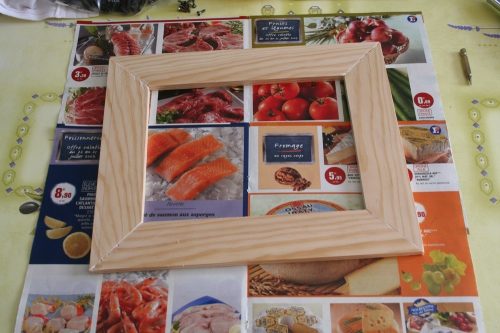

J’ai donc acheté une baguette en bois d’environ 4 cm de large et 1 cm d’épaisseur, ainsi qu’un petit pot de peinture rouge basque pour reproduire le cadre de nos tableaux.

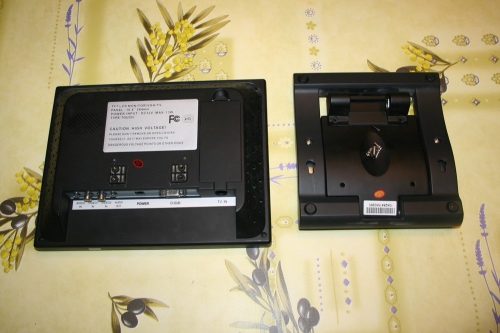

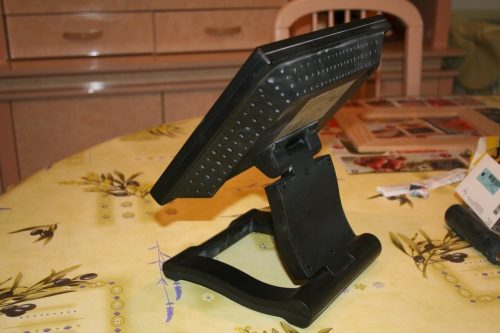

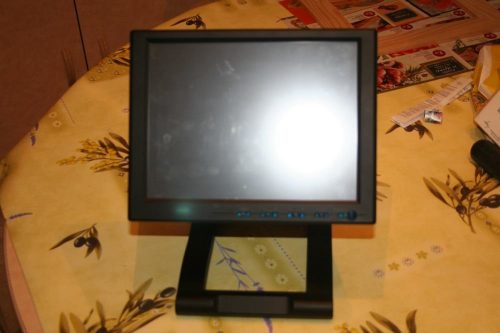

Il a fallu ensuite s’occuper de l’écran tactile, et démonter son pied, qui n’était pas vraiment prévu pour être démonté (il a fallu tout dévisser au niveau du pied, celui ci étant assez « costaud »).

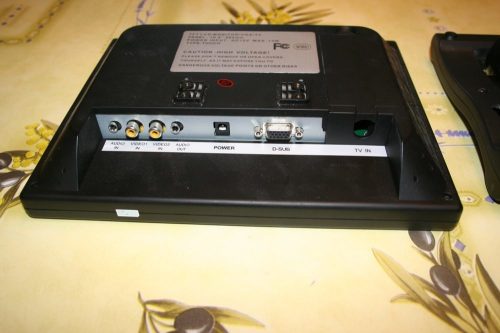

Attention: lors de l’achat de votre écran tactile, veillez bien à avoir la connectique sous l’écran, et non à l’arrière, à moins d’avoir une cloison très profonde !
A l’origine, un trou avait été fait dans la cloison pour caser le convertisseur vidéo / RJ45 et l’extendeur Usb:

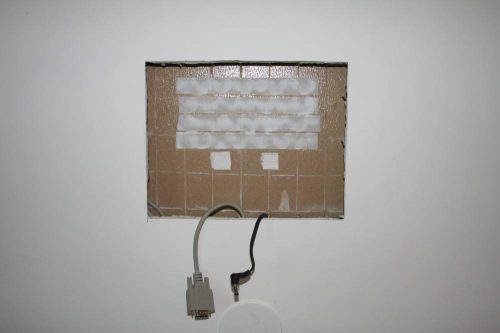

Cette fois les choses ont été faites plus proprement: découpe à la taille de l’écran pour l’enfoncer complètement dans la cloison, et boitiers vidéo et Usb cachés dans la cloison, sur le côté:

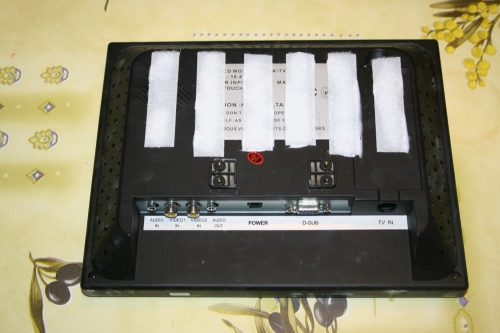

Pour maintenir l’écran dans son emplacement, des bandes scratch ont été collées dans la cloison, ainsi qu’à l’arrière de l’écran:
Ce système permettra de maintenir l’écran en position, tout en pouvant l’enlever très facilement en cas de besoin.
Mise en place de l’écran:
C’est déjà beaucoup mieux ! Bon, l’écran dépasse légèrement de la cloison: il s’agit d’une cloison alvéolée de 5 cm, soit seulement 4 cm pour caser l’écran. C’est le problème des nouvelles maisons, appelées par certains « maisons en carton » car elles sont en placo et cloisons sèches, mais il faut avouer que ca facilite grandement ce type d’insertion (intégration de l’écran et passage des cables dans la cloison).
Pour faire tenir le cadre en bois, j’avais trouvé au départ du ruban adhésif magnétique, qui semblait une bonne idée: sauf que c’est bon pour faire des magnets sur le frigo, mais le magnétisme n’est pas assez fort pour tenir un cadre en bois. Et le magnétisme aurait peut être posé problème sur l’écran, avec un risque de perturbations vidéo…

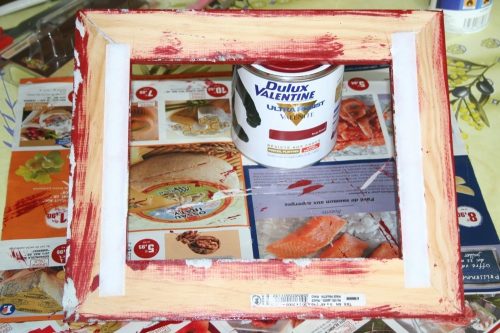

J’ai donc continué avec mes bandes scratchs, sur l’écran et sur le cadre en bois:

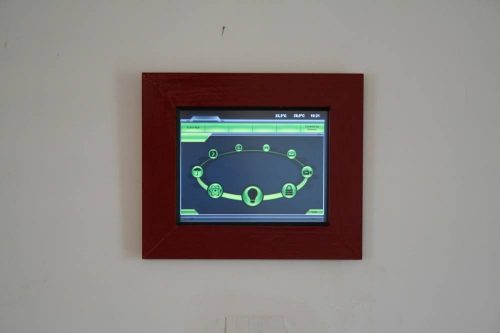

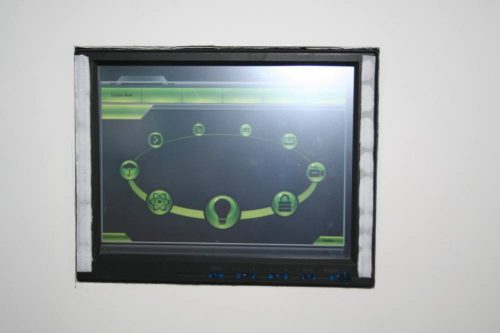

Une fois la colle bien sèche, tadaam, résultat:
Le cadre n’est donc pas collé tout à fait le long du mur, mais en même temps, les autres tableaux non plus !
Le résultat final n’est pas mal du tout, résultat validé par ma petite femme ;-)
Dernière chose qu’il me restera à modifier: le design de l’interface tactile, car rouge et vert ca ne colle pas trop. Je passerai donc tout ca en dégradés de rouge…
Voilà donc pour mon intégration. C’est une idée parmi d’autres. J’en ai vu de très belles également sur d’autres blogs et forum, à base de plexiglas, d’autres avec un cache en aluminium brossé découpé au laser… L’idée est là, il suffit de trouver ce qui colle à votre intérieur et est suffisamment WAF :D
Entre la baguette en bois, un peu de peinture, et les bandes scratch, cette intégration m’a couté une vingtaine d’euros, ce qui est très raisonnable.
