Domotiser sa boite aux lettres

Bon, apparemment pas mal de monde attendait cet article, alors le voici: comment domotiser sa boite aux lettres !

Attention, il ne faut pas imaginer que votre courrier va arriver tout seul chez vous :D Le but est d'être prévenu que le facteur vient de passer. Ca évitera au moins d'aller jusqu'à la boite aux lettres pour rien ;-)

Certains trouveront que c'est un peu “poussé”, mais j'avais le matériel pour, alors je me suis amusé…

I. Le Matériel

Sur les boites aux lettres normalisées, vous avez trois accès:

  • la porte avant pour le dépôt des colis,
  • le volet à l'avant pour y glisser les lettres,
  • et la porte arrière qui permet de retirer son courrier

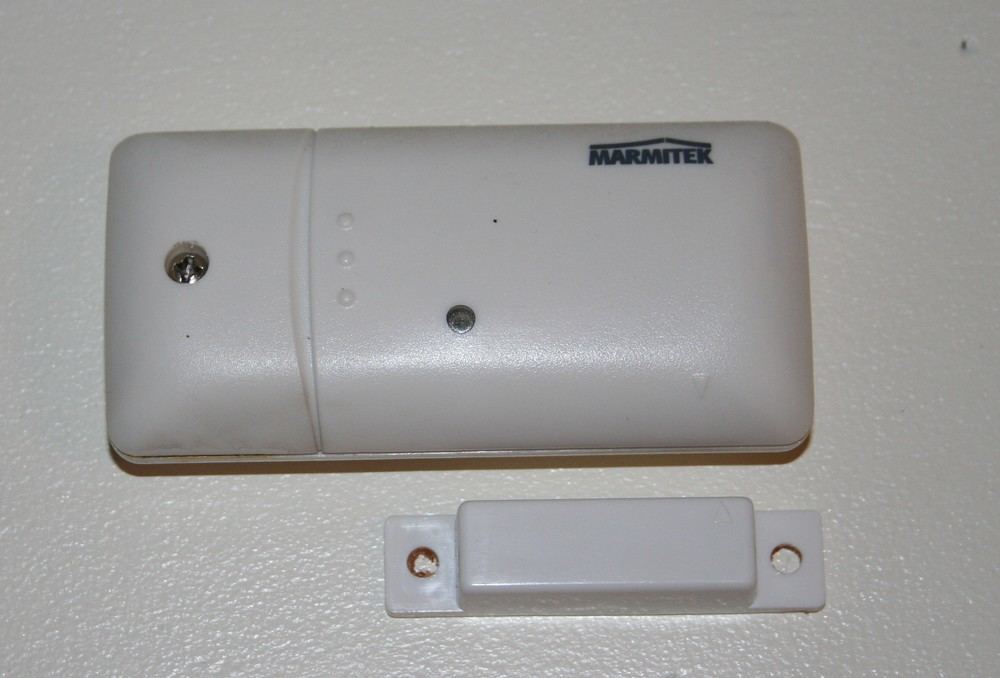

Ce qui nous intéresse est donc d'espionner la porte avant et le volet avant, utilisés par le facteur. Pour cela, j'ai simplement utilisé un DS18, que j'avais en trop avec mon alarme SC9100 (mais que l'on peut acheter séparément pour une quarantaine d'euros). Il s'agit d'un capteur d'ouverture de porte sans fil, alimenté par deux piles.

IMG_2247

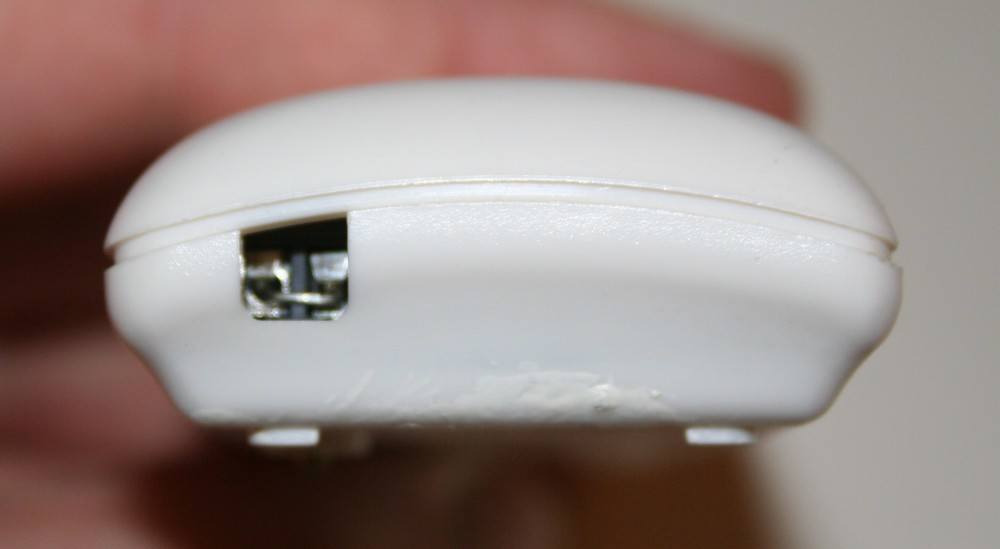

La petite astuce sur ce capteur, est qu'il dispose d'une entrée filaire. Nous avons donc le capteur intégré au détecteur, et la possibilité d'en ajouter un second.

IMG_2248

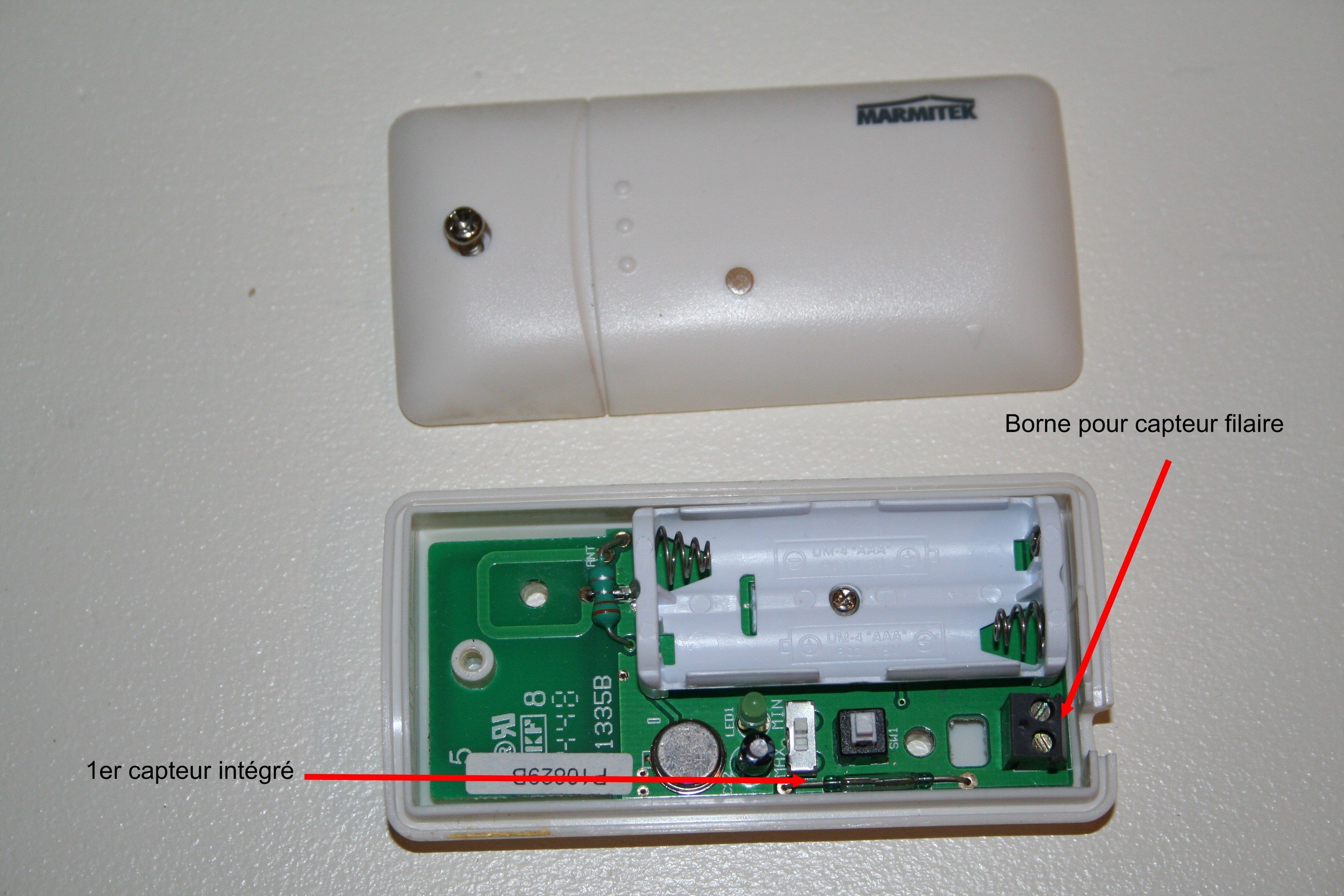

Quand on ouvre le boitier, on a donc cela:

IMG_2249

J'ai récupéré le système de capteurs d'un vieux détecteur (le système avec les aimants), et raccordé les fils dans la borne pour tester:

IMG_2251

Ca fonctionne sans problème ! Le top: chaque détecteur a sa propre adresse dans Homeseer. Nous verrons donc comment gérer cela plus tard.

A lire également:
10 astuces pour créer une ambiance Halloween avec votre système domotique !

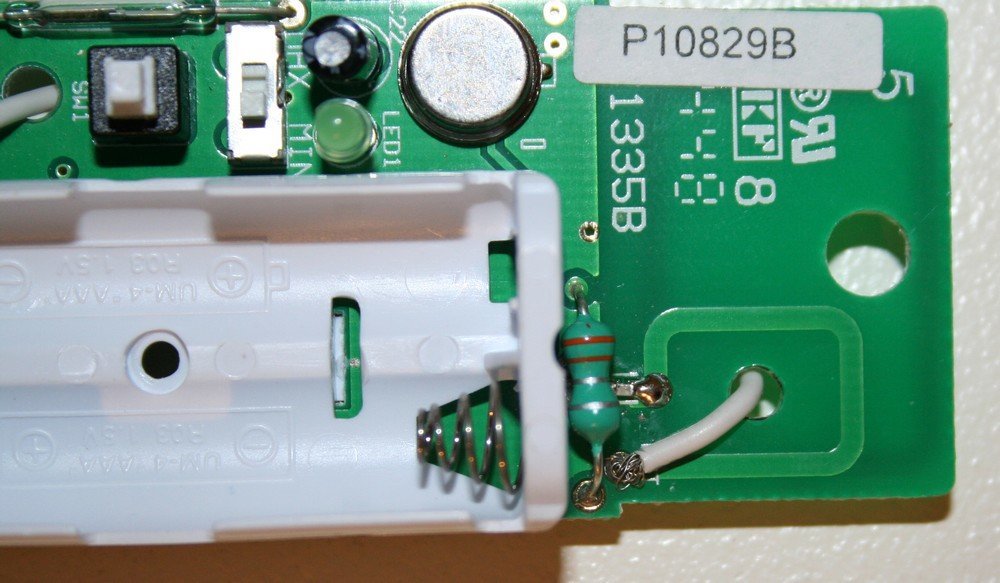

Par contre, un problème qui va se poser: en mettant le capteur dans la boite aux lettres, celle ci va faire cage de Faraday, et le RFXCOM placé chez moi risque de ne rien capter. J'ai donc déporté l'antenne du capteur. Celle ci est directement intégrée au circuit imprimé. Mais il existe un petit emplacement où on peut souder un fil pour l'antenne. D'ailleurs sur le circuit imprimé il est marqué “Ant”. On peut voir ici le petit fil blanc que j'ai ajouté:

IMG_2290

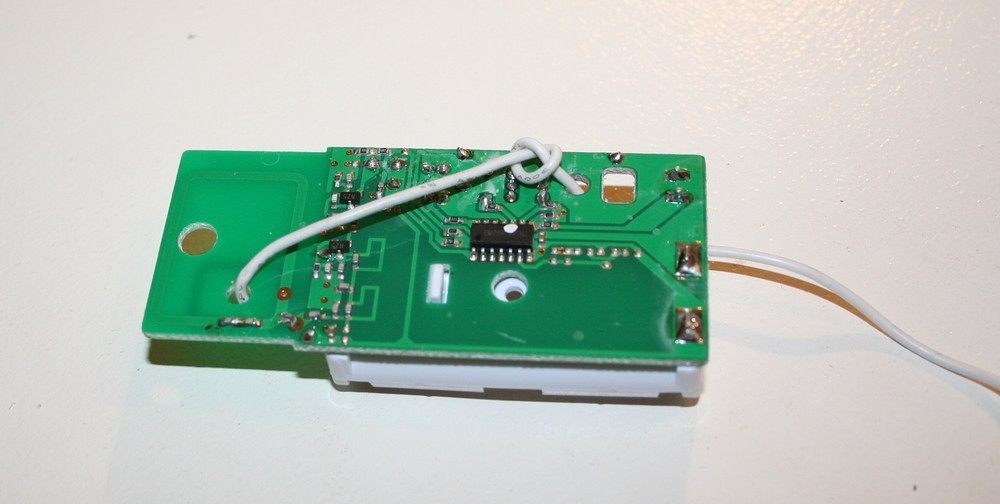

Fil que j'ai passé sous le circuit imprimé pour faciliter le passage:

IMG_2285

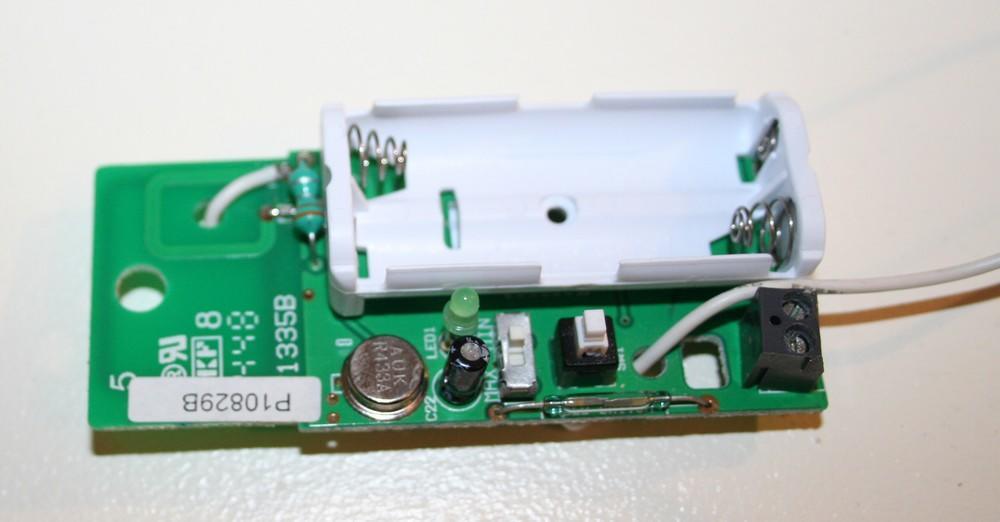

Et qui ressort à la sortie de la borne du capteur:

IMG_2286

Voilà une solution qui fonctionne: deux capteurs d'ouverture, avec antenne déportée :D Et pas besoin d'être un pro du fer à souder ! Il n'y a plus qu'à installer ca dans la boite aux lettres.

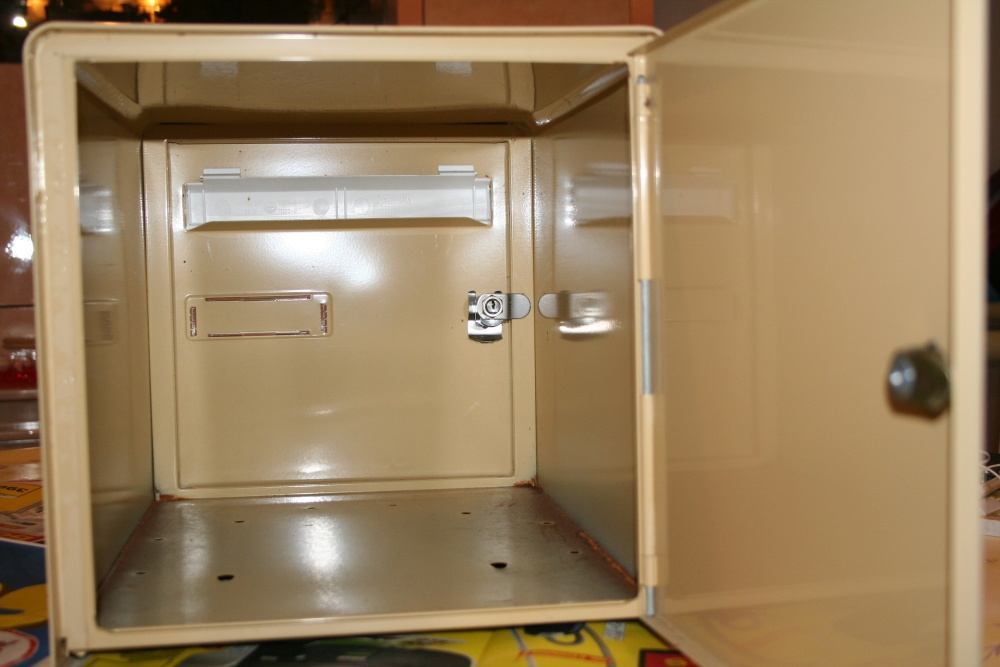

Voilà donc ma boite aux lettres, très classique…

IMG_2291

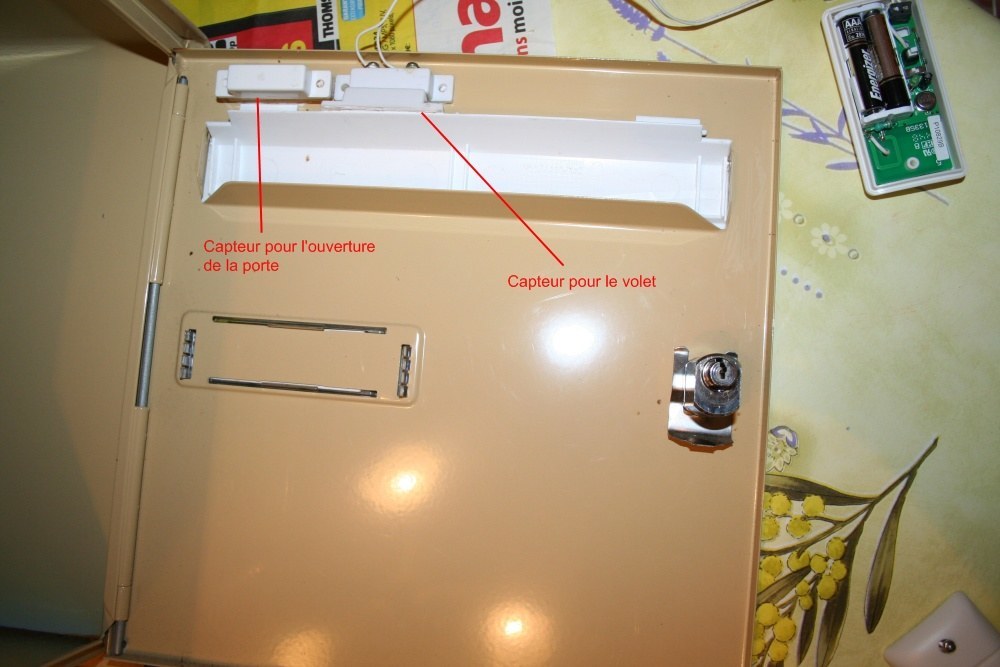

J'ai placé mes deux capteurs d'ouverture de cette facon:

IMG_2294

Le petit volet pour les lettres possède un rebord à l'intérieur de la boite aux lettres. En levant le volet pour mettre le courrier, le rebord s'éloigne de la porte. J'ai donc placé le capteur filaire ici (à droite).

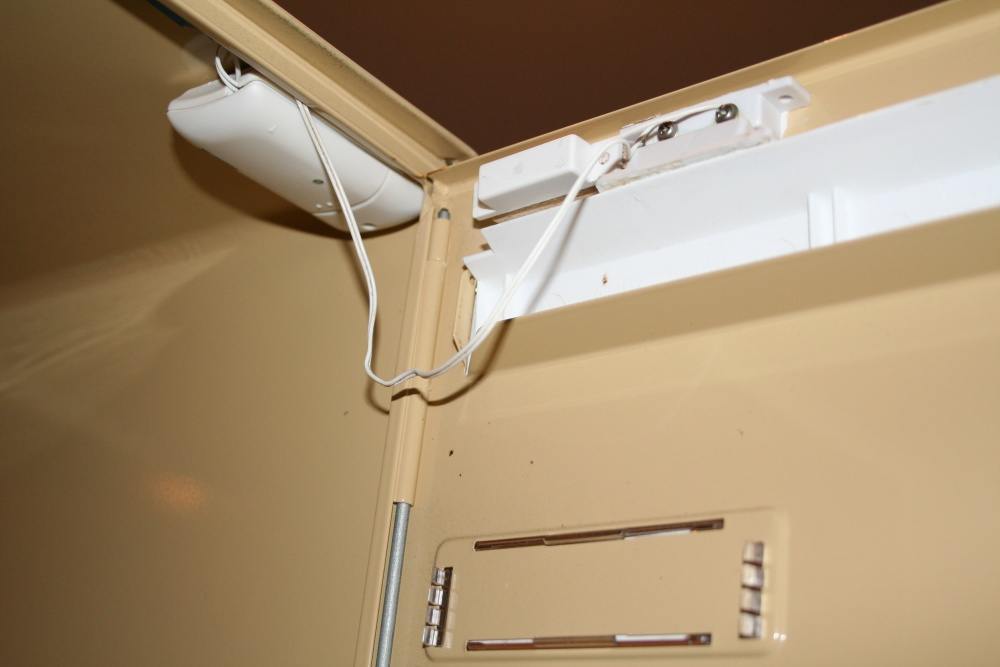

A gauche se trouve le détecteur d'ouverture pour la porte. L'autre bloc, plus gros, contenant les piles, sera fixé à l'intérieur:

IMG_2299

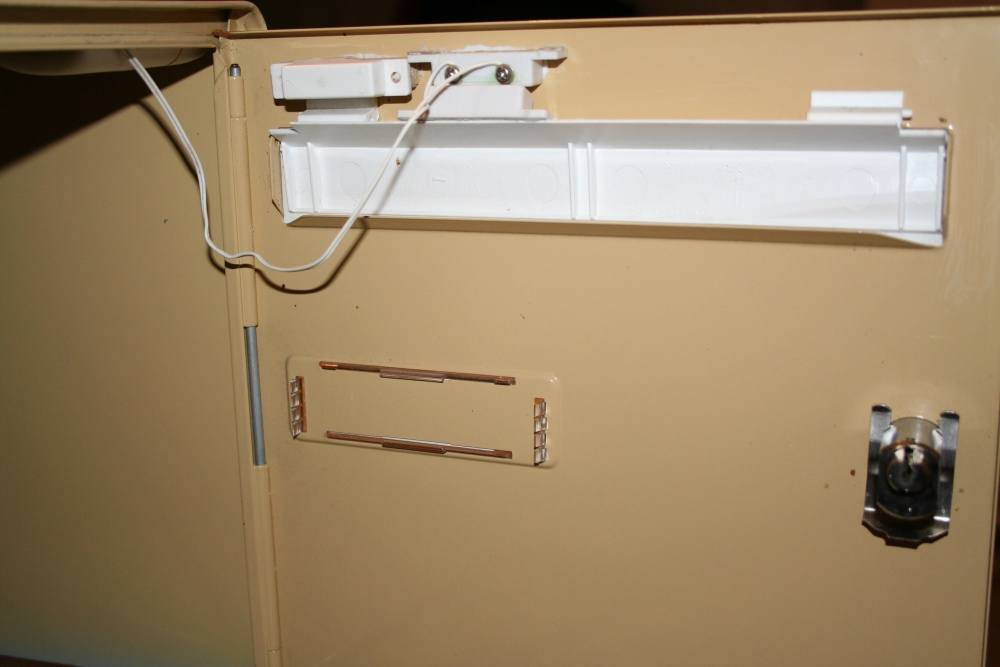

Tout a été collé au “Ni Clou ni Vis”, les double face risquant de se décoller rapidement (humidité, changements de température, etc…)

IMG_2297

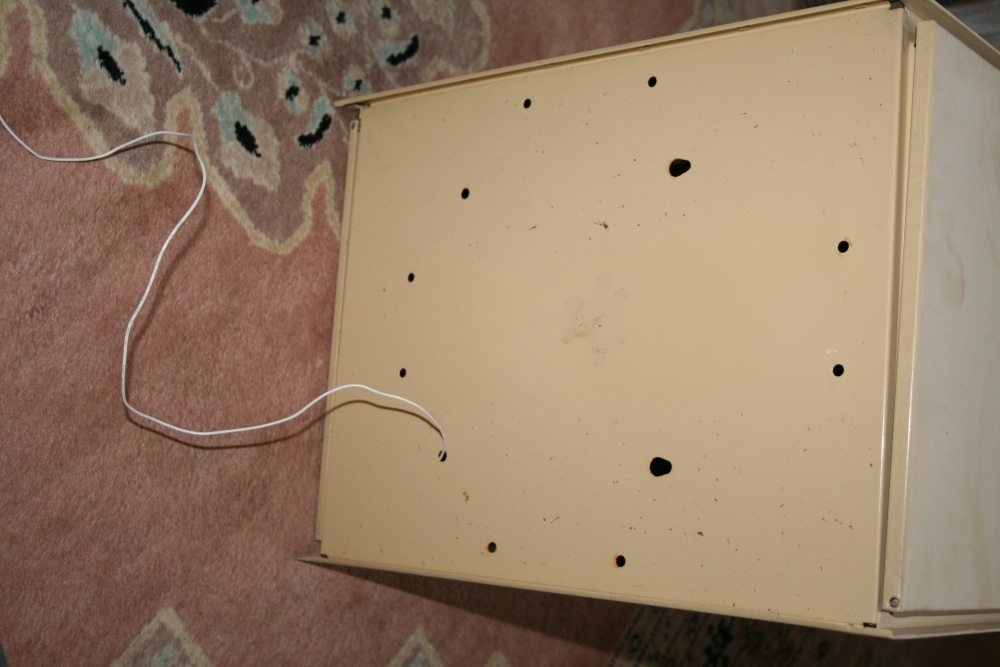

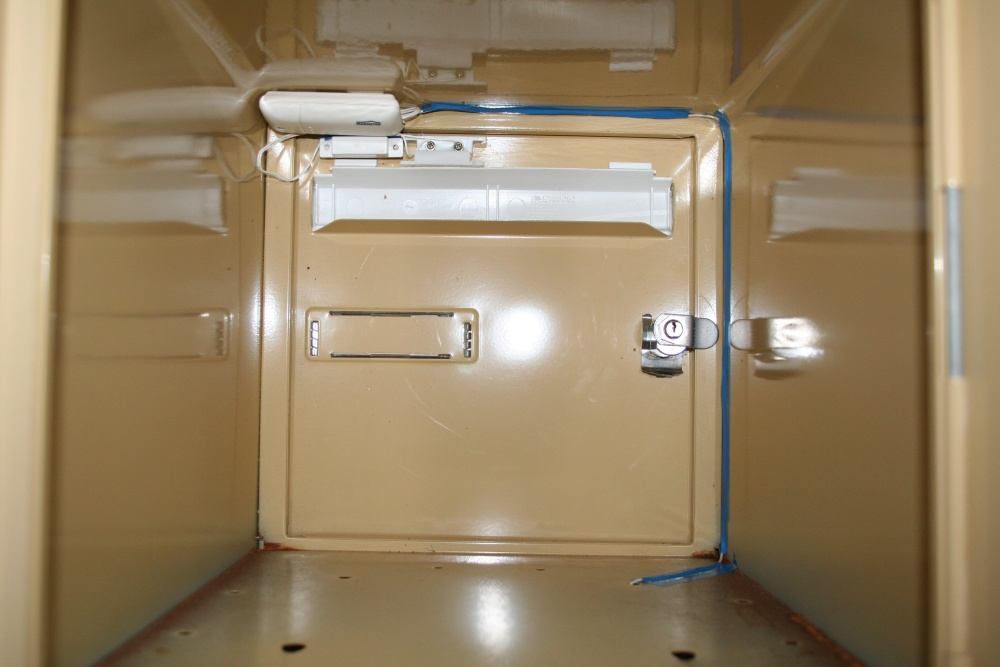

Il n'y a plus qu'à faire passer l'antenne jusqu'à l'extérieur. J'ai fait longer le cable dans la boite aux lettres, maintenu par un peu de ruban adhésif:

IMG_2309
IMG_2310

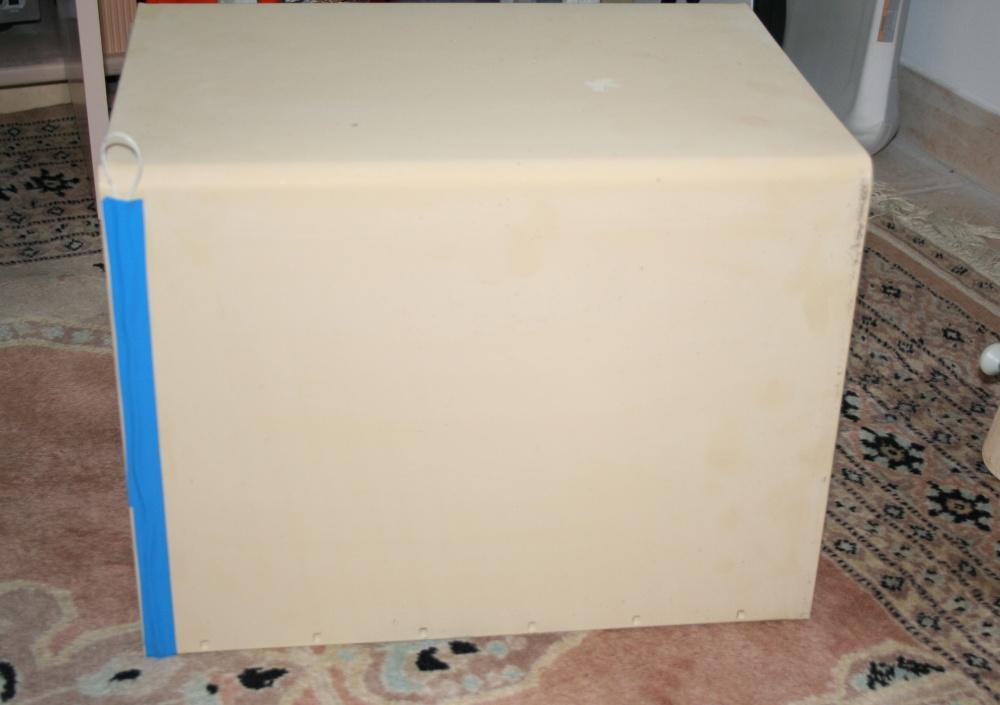

Et fixation de l'antenne à l'extérieur (je changerai le ruban adhésif par du plus discret, mais c'est tout ce que j'avais sous la main à ce moment là ;-)

IMG_2311

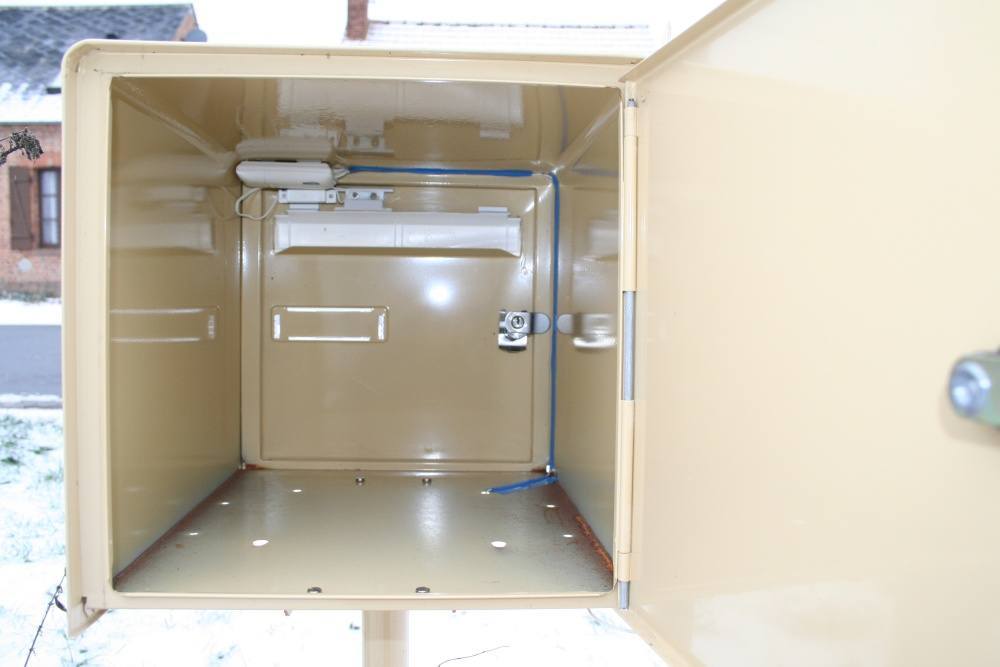

Et en situation:

IMG_2312

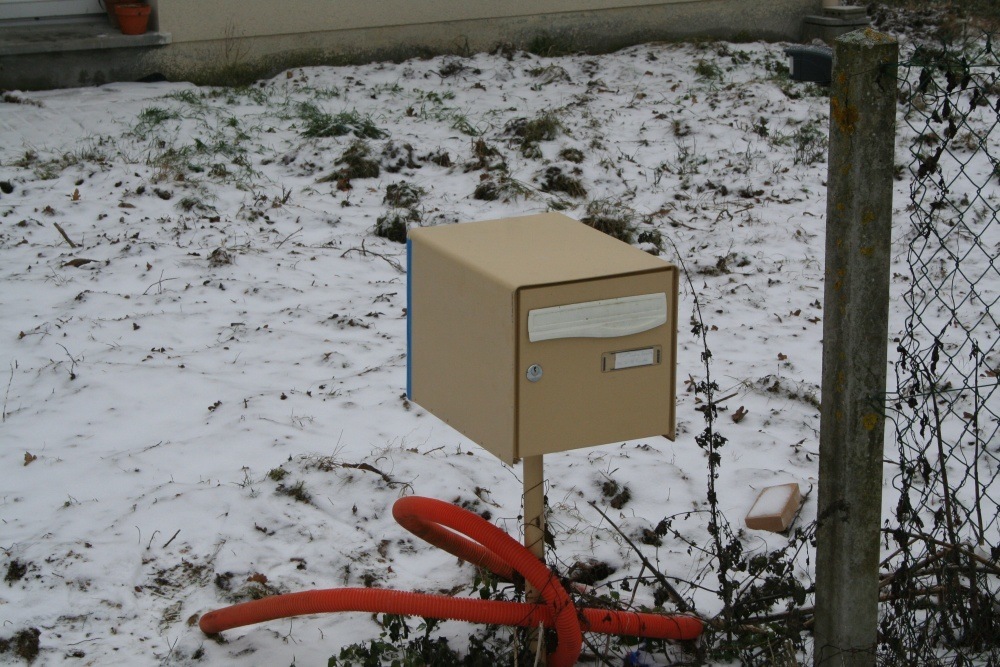

Le tout reste suffisamment discret pour ne pas éveiller trop la curiosité du facteur, et surtout éviter qu'il n'accroche les capteurs en passant le courrier.

IMG_2313

L'installation est prête ! Il n'y a plus qu'à configurer ca dans Homeseer.

A lire également:
10 astuces pour créer une ambiance Halloween avec votre système domotique !

II. La Configuration

Pour la réception des signaux radio, j'utilise un RFXCOM, avec le plugin du même nom pour Homeseer. Ce boitier intercepte tous les ordres radio émis sur la fréquence 433 Mhz, les ordres sécurisés compris.

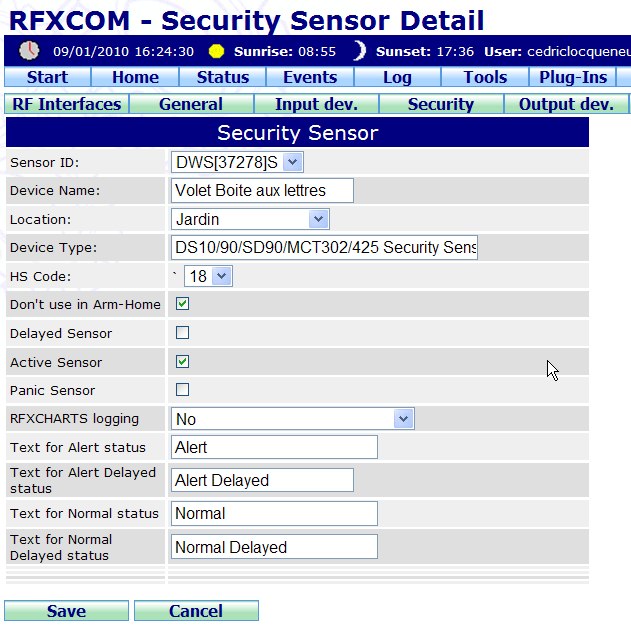

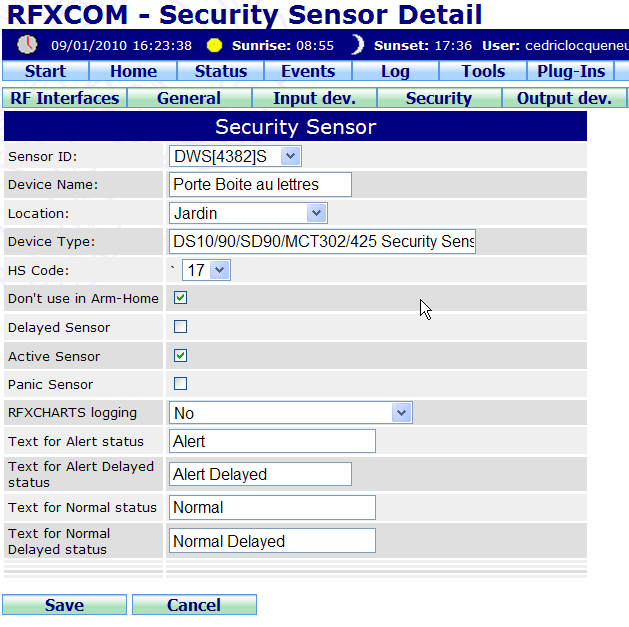

Pour controler la boite aux lettres, il suffit donc d'aller dans le plugin RFXCOM dans Homeseer, et d'ajouter des “Security Devices”. Il faut juste actionner chaque capteur: le signal va être recu par le RFXCOM, il ne restera plus qu'à donner un nom au capteur et régler quelques options:

1

Attention à bien cocher “Don't use in Arm Home”, sinon ce capteur fera partie de votre système d'alarme (autrement dit, quand le facteur déposera votre courrier, ca risque de déclencher l'alarme…).

On configure de la même facon le second capteur (pour rappel, comme nous avons vu plus haut, ce détecteur sans fil possède maintenant deux capteurs indépendants).

2

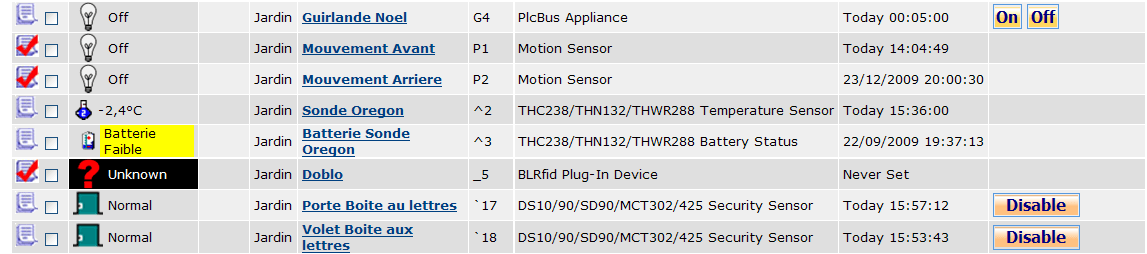

Dans Homeseer, on a alors ces nouveaux devices (en bas de la capture écran):

3

Maintenant que nous avons ces devices, il est très facile de déclencher n'importe quelle action dès que l'un des capteurs est actionné.

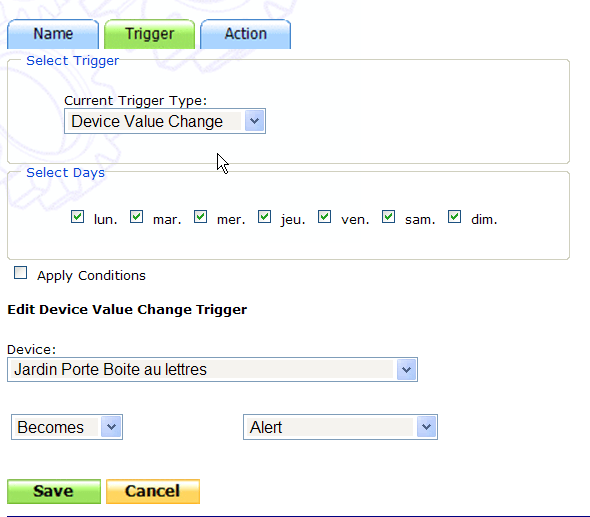

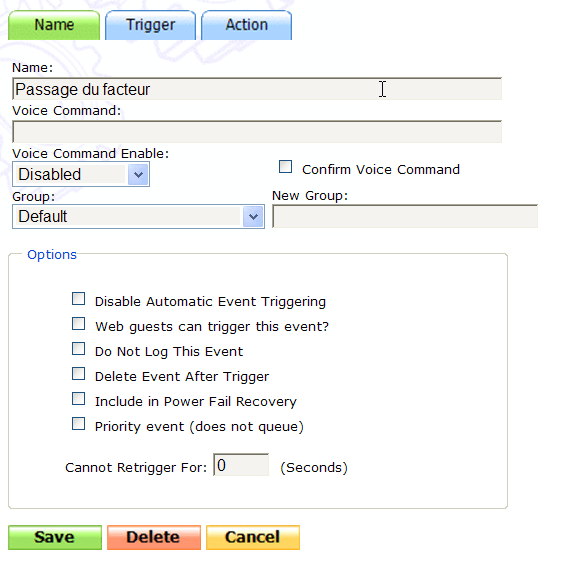

J'ai par exemple paramétré cette action:

4

Sur déclenchement du capteur (le device passe en statut “Alert”)

6

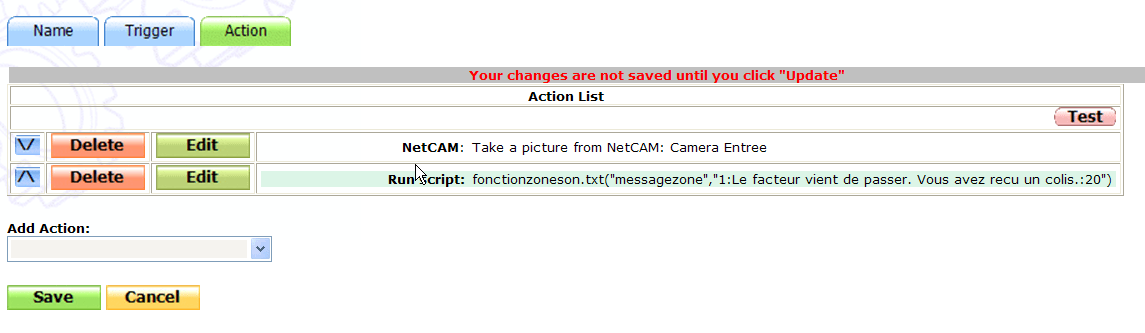

On déclenche ces actions

7

La première commande va prendre une photo grace à la caméra qui se situe dehors (plugin Netcam).

La seconde commande va diffuser un message vocal dans le salon m'informant que le facteur vient de passer, et que j'ai recu un colis (si c'est la porte de la boite aux lettres qui a été ouverte) ou du courrier (si seul le volet de la boite aux lettres a été actionné).

A lire également:
10 astuces pour créer une ambiance Halloween avec votre système domotique !

Bien sûr, on peut faire là toute sorte d'actions (envoi d'un email pour vous en informer si vous attendez un colis important, enregistrement du passage du facteur en base de données pour établir des statistiques (lol !), etc…).

Voilà ! Une domotisation un peu “gadget”, qui ne prend pas beaucoup de temps à réaliser, qui est assez amusante, et qui finalement est plutot pratique :D
