Customiser son Kinect pour une meilleure intégration

Suite au changement de mes meubles dans le salon, je me suis retrouvé avec une grosse verrue au dessus de ma TV: mon Kinect !

Pas que je joue tellement à la Xbox, je manque cruellement de temps pour cela, mais mon Kinect est surtout utilisé avec le projet S.A.R.A.H. de Jean Philippe (qu'il faut que je finisse de mettre en place aussi…).

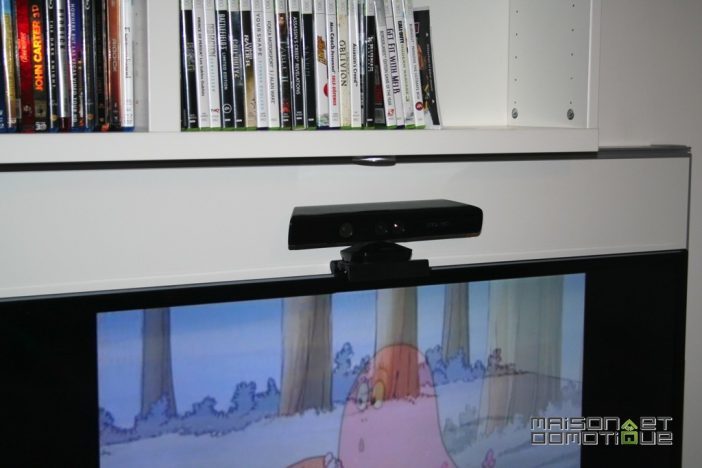

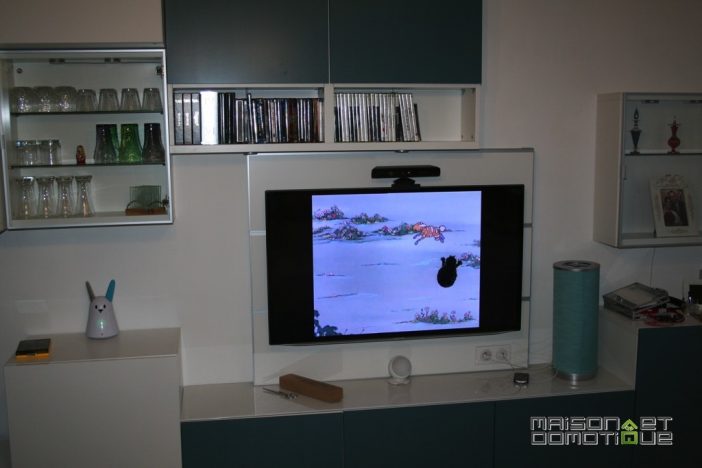

Bref, du coup le Kinect perché sur la TV donnait ca:



Kinect_2



Kinect_1



Un modèle en blanc aurait été plus adapté à la nouvelle déco. Il en existe une version limitée, sortie avec le pack Star Wars: malheureusement il est difficile à trouver d'occasion, et quand on le trouve c'est au minimum à 60€. Dommage quand on a déjà un Kinect de devoir re-débourser autant juste à cause d'un problème de couleur :p

En cherchant un peu sur le net, j'ai trouvé des housses en silicone blanches pour moins de 3€, comme celle ci. Mais d'une part le rendu n'est pas extra une fois mise en place sur le Kinect noir, d'autre part le silicone accroche la poussière…

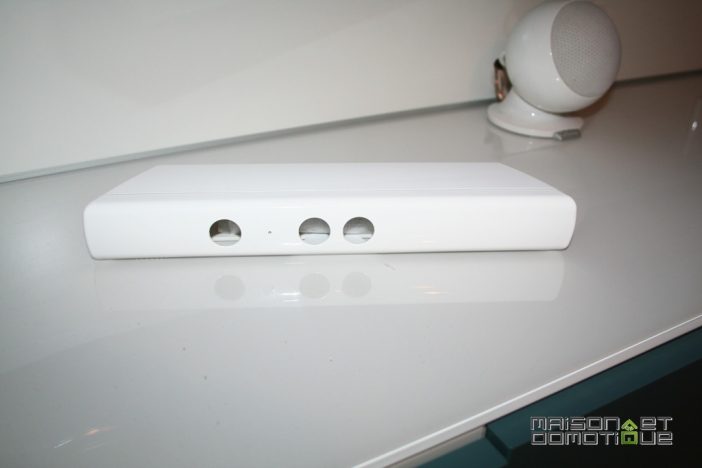

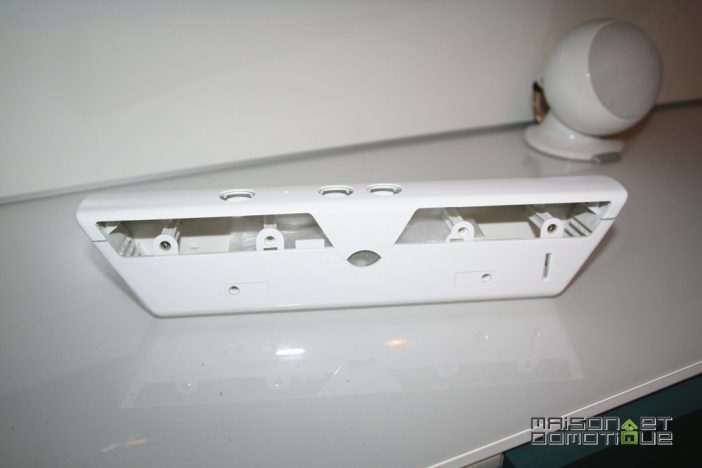

J'ai tout de même fini par trouvé une coque de remplacement blanche, complète, pour 13€, ici. Le produit ayant l'air bien fini, j'en ai commandé une.



Kinect_3



Kinect_4

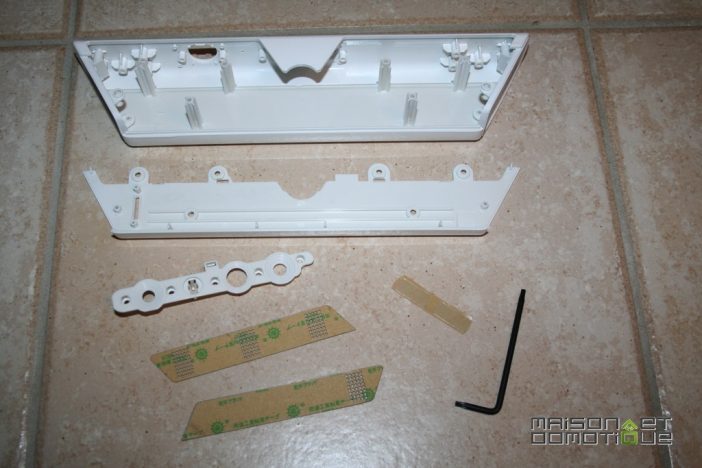

La coque est fournie complète, avec les deux grilles d'aération, le contour des lentilles, et une petite clé, les vis du Kinect n'étant pas ce qu'il y a de plus courant:



Kinect_5



Il faudra simplement réutiliser les vis et les lentilles du Kinect d'origine, donc à bien mettre de côté !

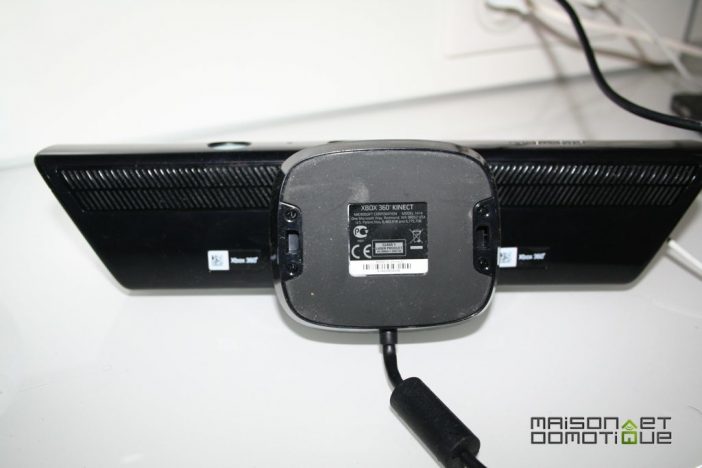

La première étape n'est à priori pas nécessaire: le démontage du pied du Kinect. J'ai bêtement suivi le guide iFixit pour démonter le Kinect, qui commence par le pied, mais la coque aurait pu être démontée sans cette étape, je pense. Et c'aurait été mieux, car le remontage du pied avec toute la mécanique n'est pas évident. Mais comme je l'ai fait, je vous met les photos pour les curieux:



Kinect_6

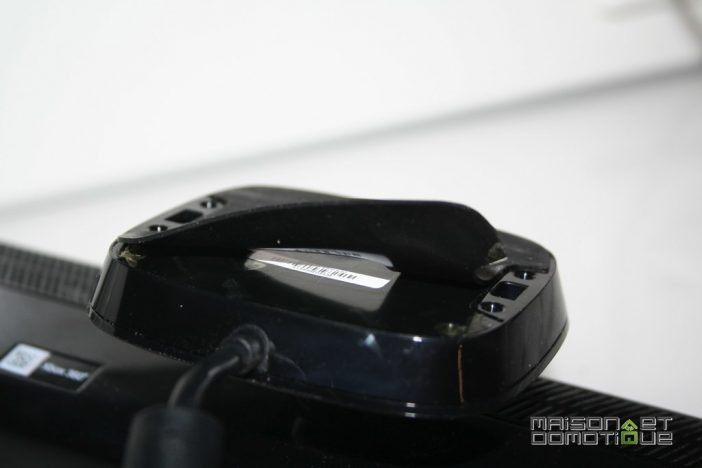

Il faut commencer par retirer la bande de caoutchouc en dessous du pied, à l'aide d'un petit cutter:



Kinect_7

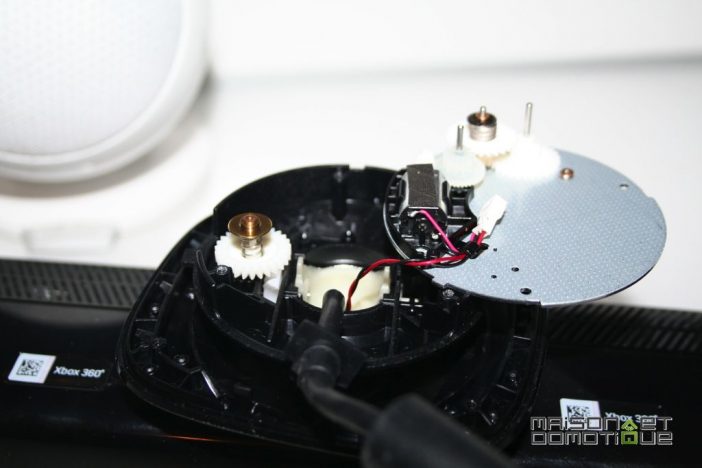

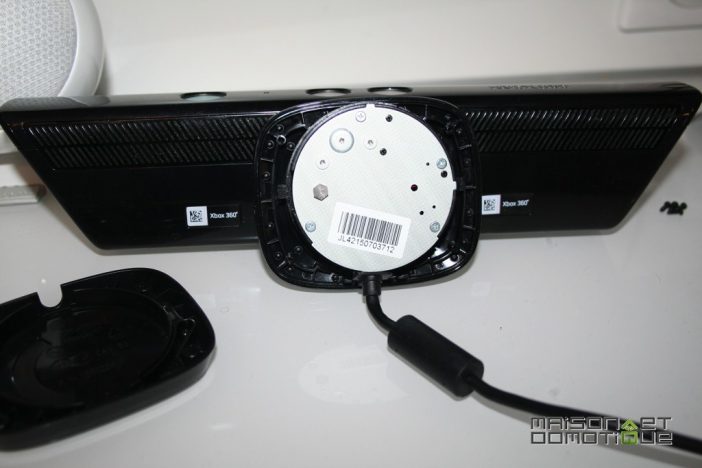

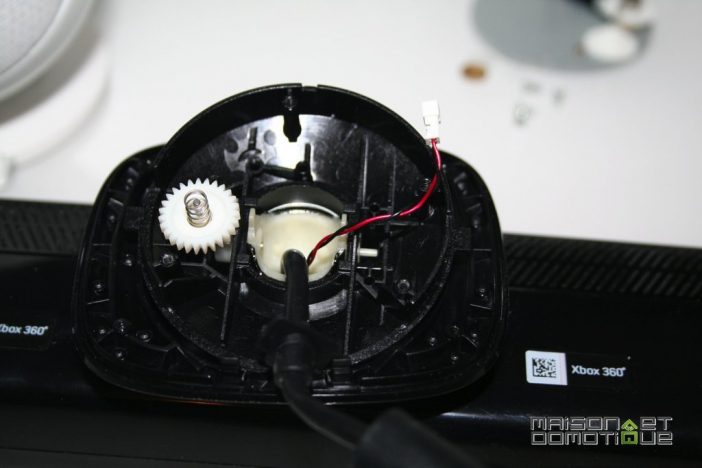

Une fois retirée, elle laisse aparaitre 4 petites vis. On les retire, et on arrive au petit boitier contenant la motorisation du pied du Kinect:



Kinect_8



Kinect_9



Kinect_10



C'est cette partie avec toutes les rondelles qui n'est pas évidente à remettre à la fin, donc si vous pouvez éviter de démonter le pied, évitez :D

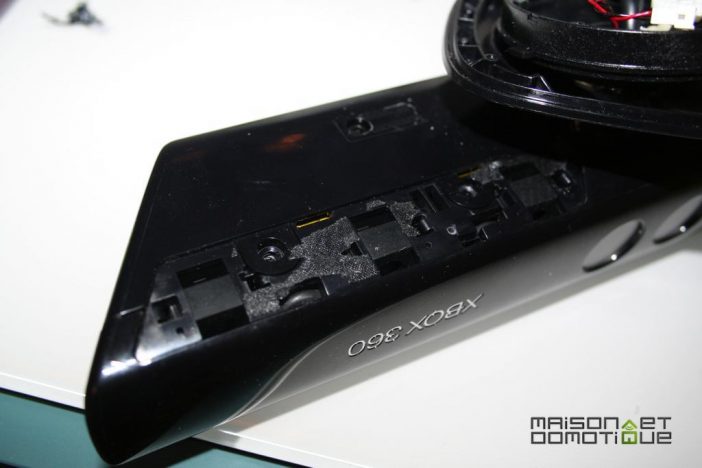

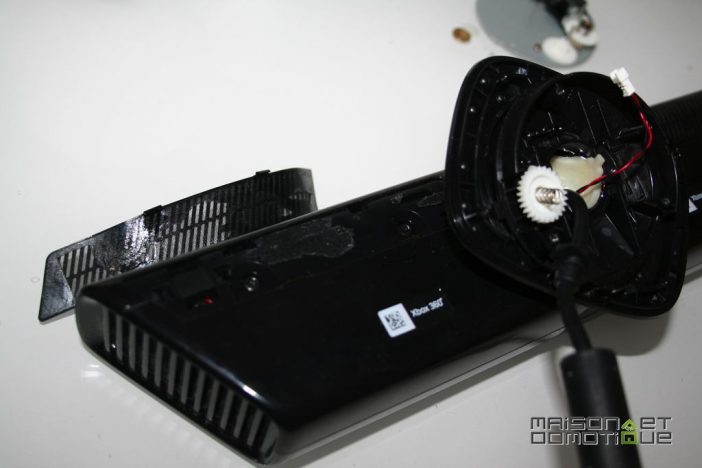

Ce qui nous intéresse commence vraiment ici. Sous le Kinect se trouvent deux grilles d'aération, qui sont collées. Il faudra les retirer à l'aide d'un petit cutter, en attrapant un bout, puis en tirant dessus.



Kinect_11



Kinect_12



En dessous, vers l'arrière, se trouvent également deux petits autocollants avec un qr code: il faudra aussi les retirer, deux vis se cachent en dessous.

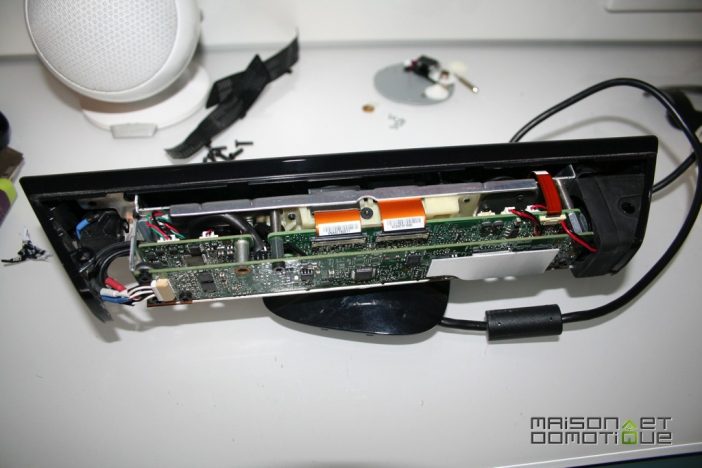

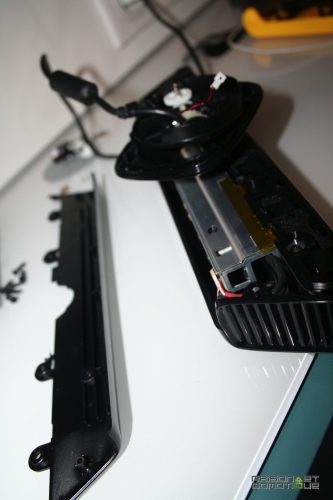

Une fois toutes les vis retirées, on peut démonter la coque, en commencant par la partie arrière, qui se soulève:



Kinect_14



Kinect_15

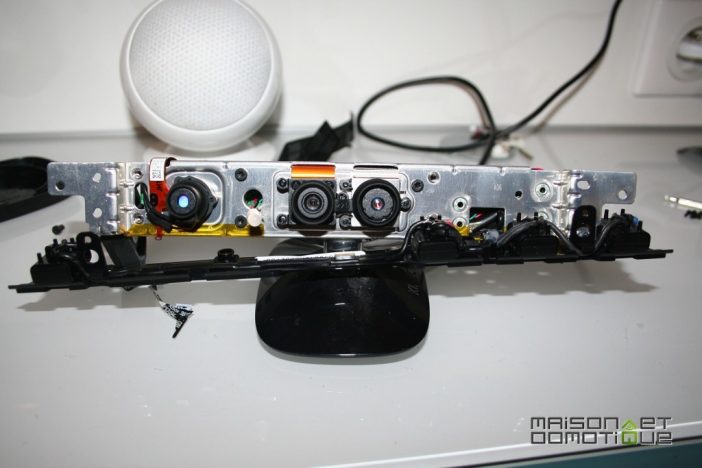

Voilà notre Kinect tout nu. Ca lui fait une drôle de tête :p



Kinect_16



La partie noire du bas devra rester, puisque comme vous le verrez elle est liée au Kinect par plusieurs cables.

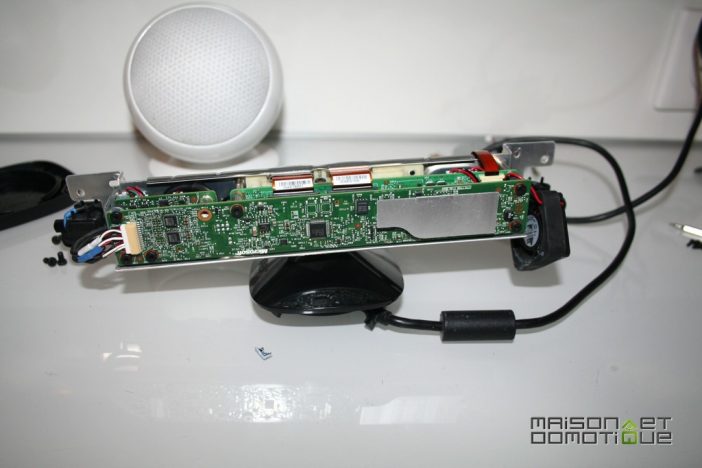

Sur l'un des côtés (où se trouvent les grosses grilles d'aération carrées), il faudra décrocher avec précaution le petit ventilo et récupérer son attache en caoutchouc, qu'on réutilisera (ici à droite):



Kinect_17

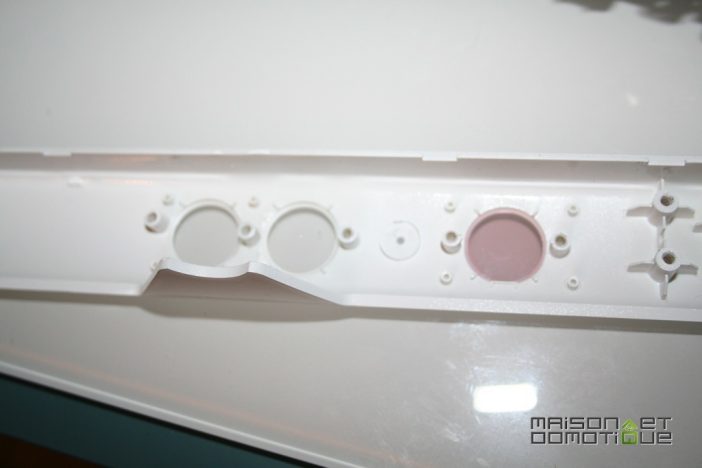

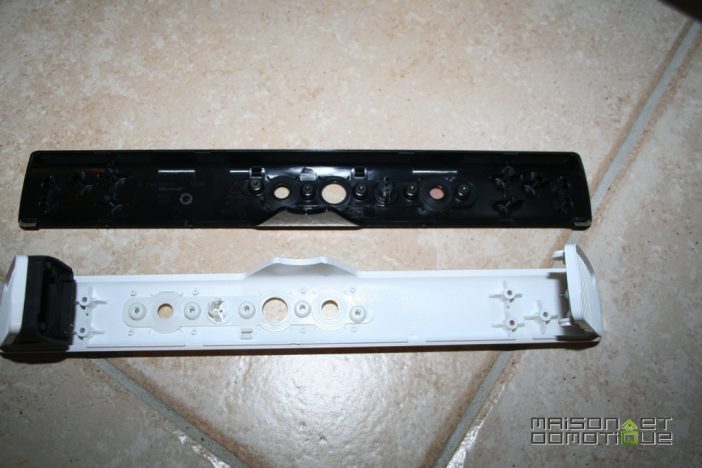

Enfin, dans la partie de la coque avant, il faudra dévisser le contour des lentilles pour récupérer ces 3 lentilles et les mettre en place dans la nouvelle coque:



Kinect_18



Kinect_24



C'est un point important, pour ma part je n'avais pas vu ce détail avant d'avoir remonté complètement le Kinect. J'ai donc dû redémonter une deuxième fois :/

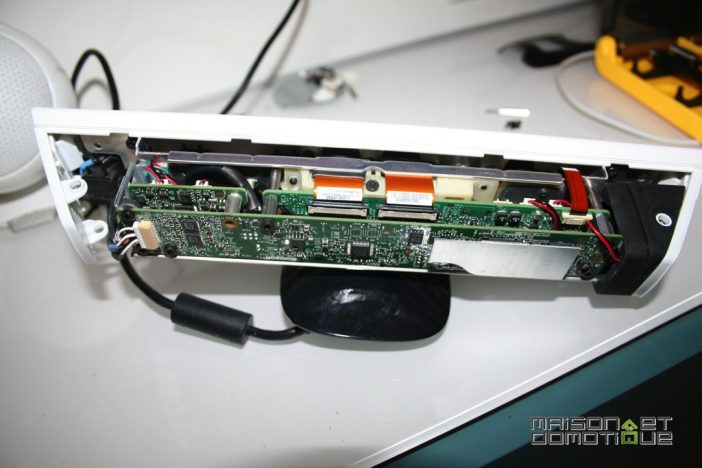

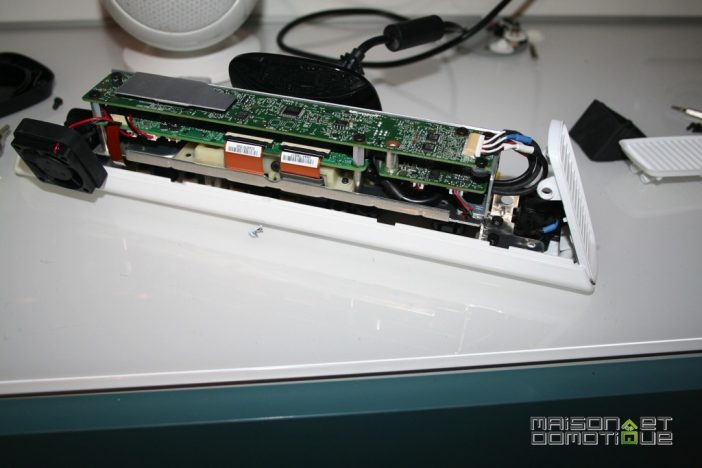

Ensuite, il n'y a plus qu'à remettre en place les morceaux de la coque, en commencant par l'avant, puis le dessus / arrière:



Kinect_20



Kinect_21

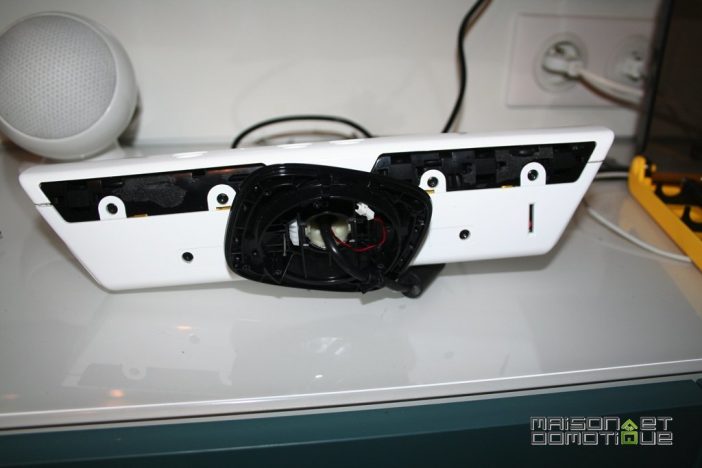

On remet les vis en place, puis il n'y a plus qu'à recoller les deux grilles fournies en dessous:



Kinect_23

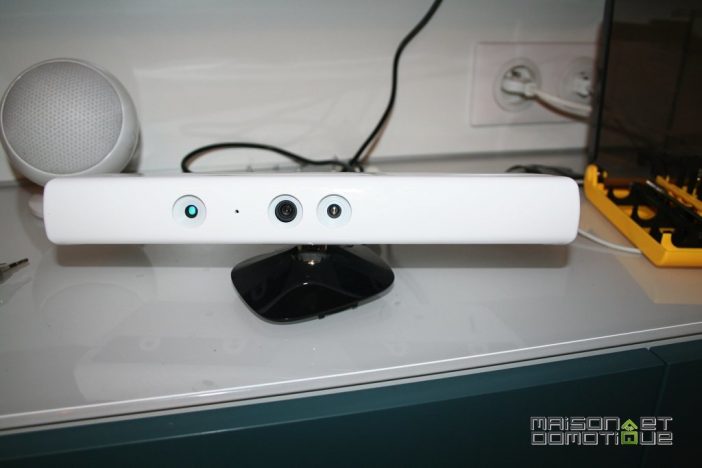

Deux petits autocollants sont même fournis pour les deux que nous avons enlevés (ceux avec les qr codes).



Kinect_22

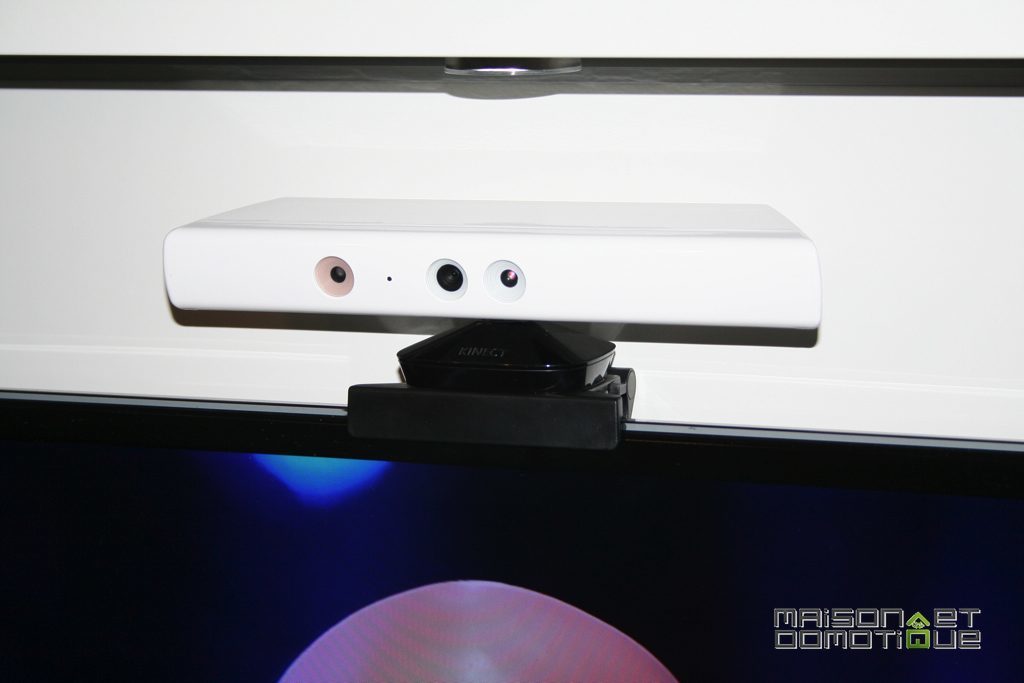

Résultat final, une fois complètement remonté et remis en place:



Kinect_26

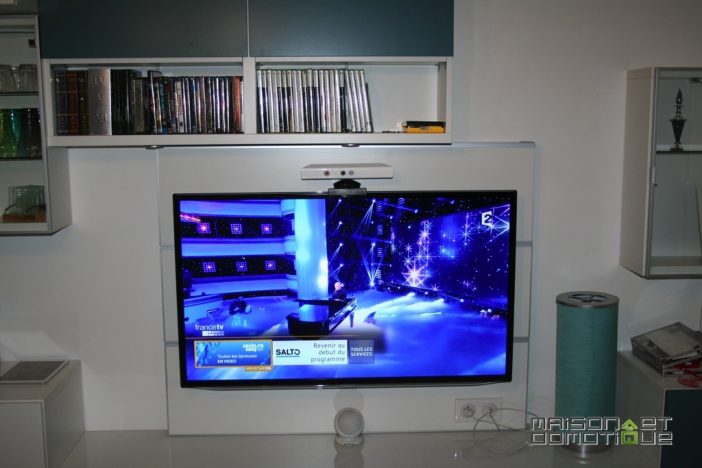

C'es tout de même un peu plus discret que la version noire:



Kinect_25



Voilà, grâce à cette coque S.A.R.A.H. va pouvoir rester avec nous dans le salon sans faire tache dans la déco ;-) Tout cela pour un prix correct, puisque la coque est très bien finie, et le montage, en étant un minimum méticuleux, n'est pas très difficile. Seul petit reproche que je pourrai faire à cette coque: pas de coque prévue pour le socle du Kinect, qui du coup reste noir :( C'est dommage, mais au moins le plus gros a pu être adapté. Après vous me direz que j'aurai aussi pu la démonter et lui mettre un coup de bombe de peinture…
