Test: détecteur d’ouverture Fibaro FGK-101

Fin novembre Fibaro nous avait annoncé la sortie prochaine d'un détecteur d'ouverture Z-Wave minuscule mais rempli de fonctions, décliné en différentes couleurs pour s'intégrer n'importe où.

Ce module est maintenant disponible à la vente depuis quelques semaines. La plupart des box domotiques ayant eu le temps de se mettre à jour, il est temps de vous faire un petit retour sur mes tests :D

I. Présentation

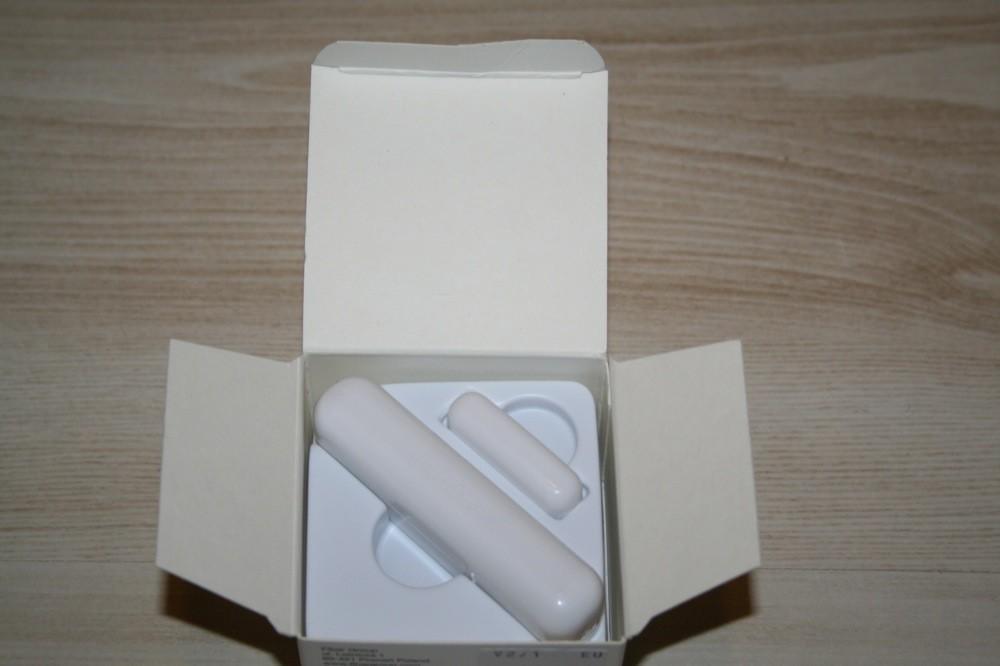

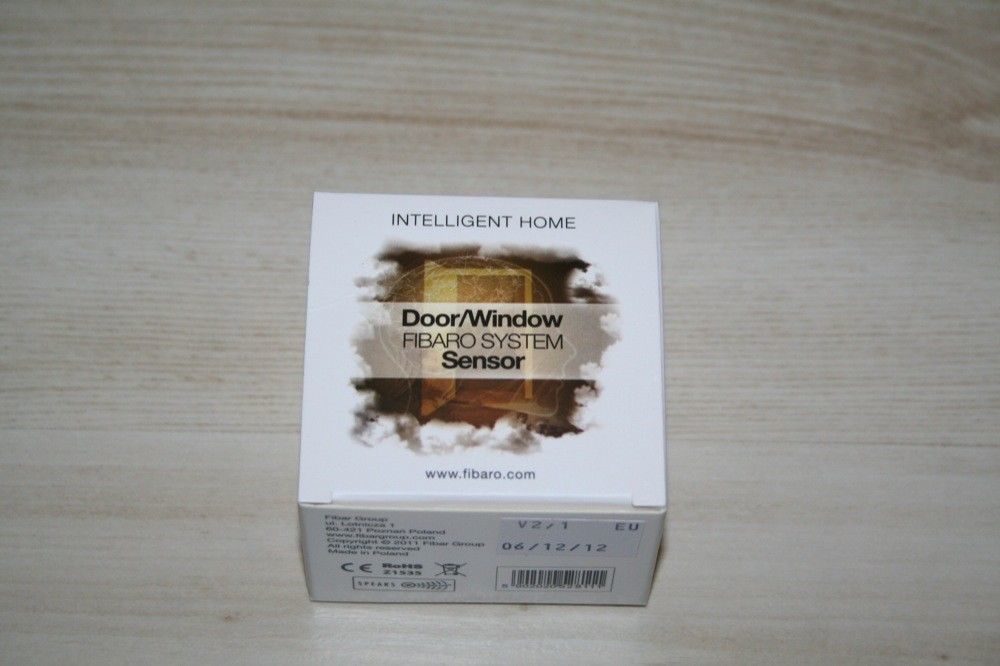

Le nouveau module de Fibaro, le FGK-101, est donc un détecteur d'ouverture de porte Z-Wave. Livré dans le même format de boite que les micro modules,  cela laisse déjà présager de sa taille réduite:

IMG 6507Vraiment très réduite :D

IMG 6508

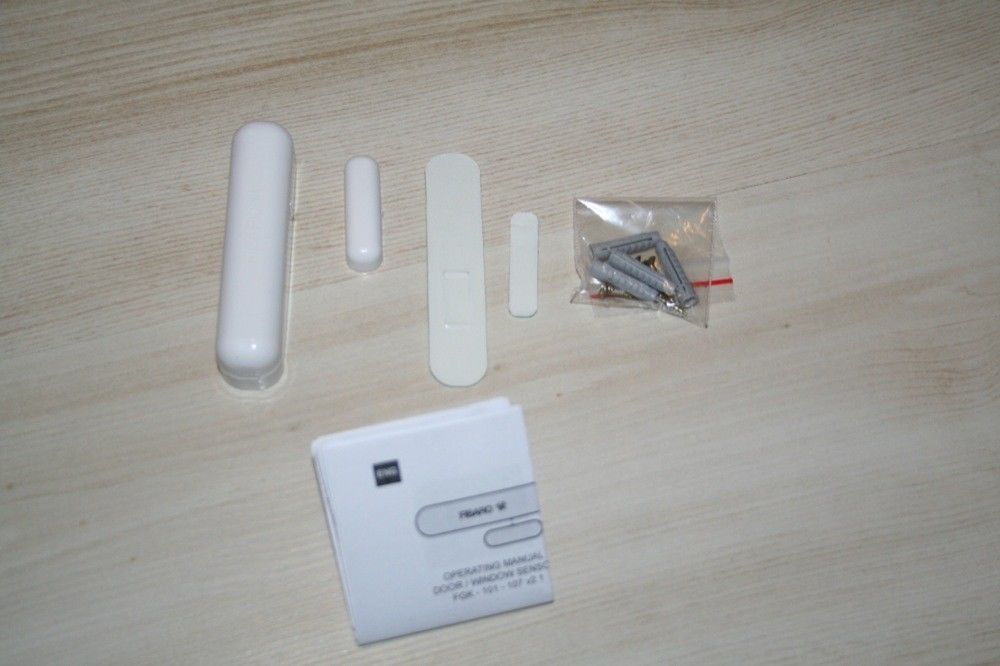

IMG 6513Le détecteur est livré complet:

  • le détecteur en deux parties, une partie se fixant sur la porte et la plus grande sur le montant de celle ci
  • deux collants double face pour une fixation sans trous
  • des vis et chevilles si on préfère ce type de fixation
  • et une petite notice d'utilisation

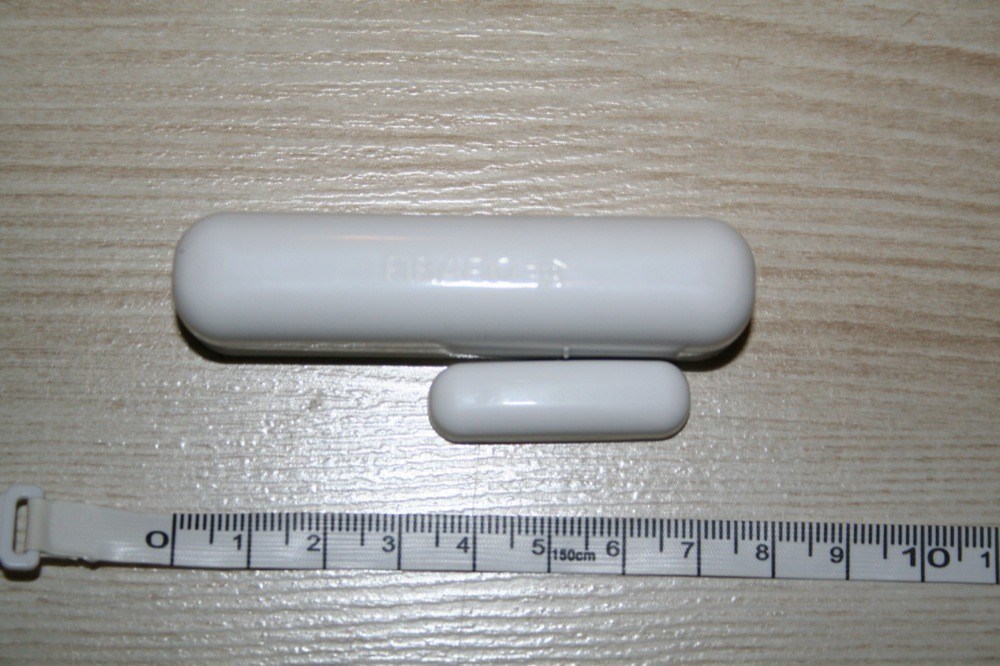

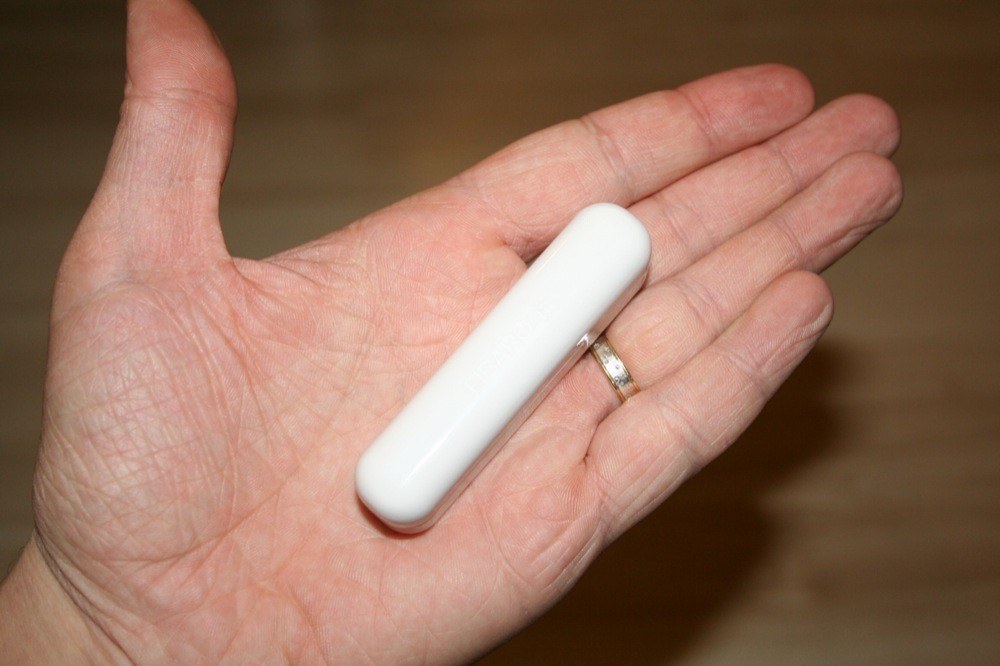

IMG 6510Comme je le disais, ce capteur est vraiment très petit, puisqu'il mesure à peine 8cm de long (76mm x 17mm x 19mm pour être exact), ce qui en fait l'un des plus petits de sa catégorie:

IMG 6512A comparer à un détecteur d'ouverture de chez Everspring:

IMG 6511

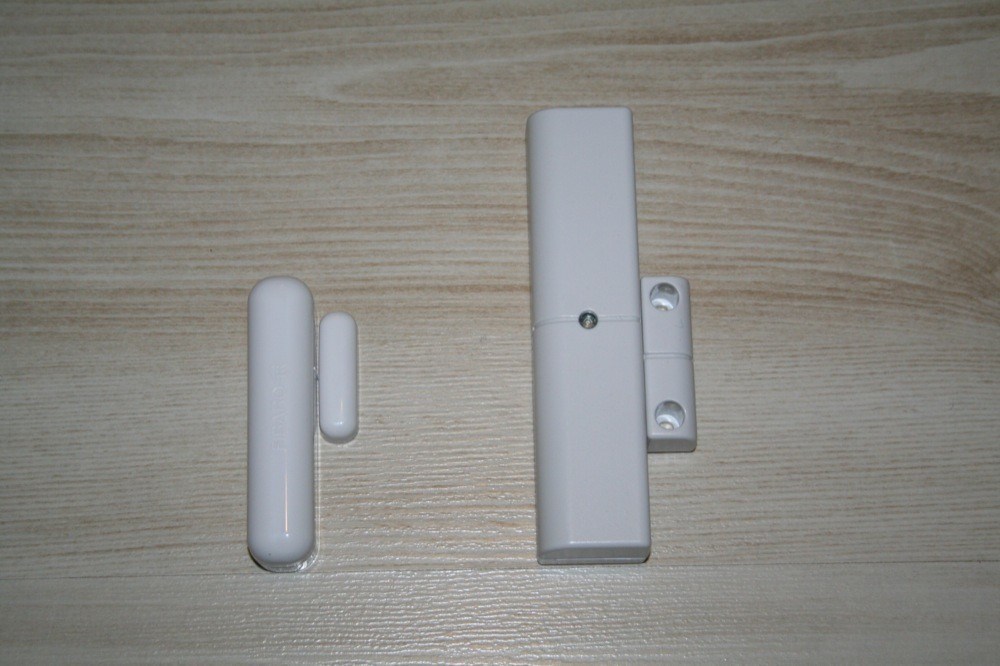

A gauche, le détecteur Fibaro, à droite celui d'Everspring

Sur sa face avant, rien de particulier à signaler, si ce n'est une petite led bleue qui s'allume par transparence à travers le couvercle pour l'inclusion ou en cas de détection. Mais quand elle est inactive, elle est totalement invisible.

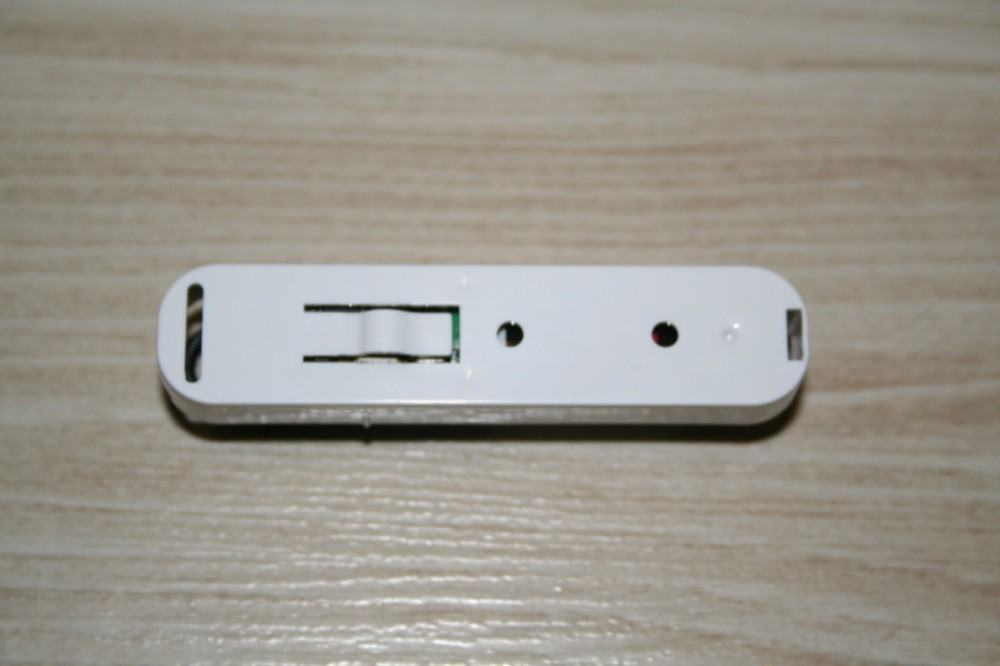

A l'arrière, en revanche, nous trouvons le détecteur anti arrachement, ainsi que les trous de fixation si on opte pour les vis.

IMG 6516C'est surtout à l'intérieur que cela devient intéressant:

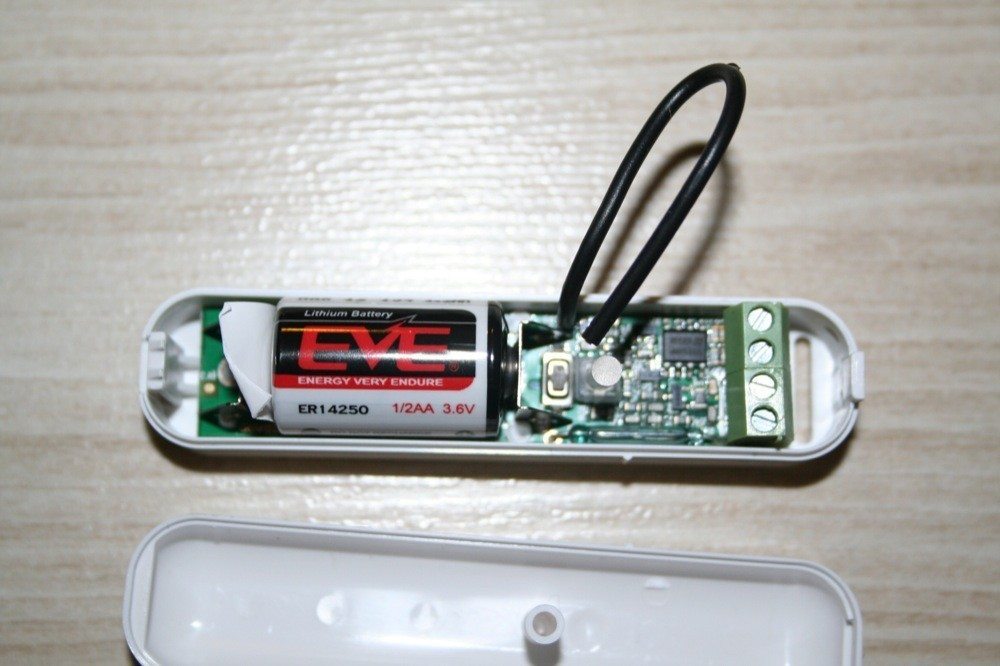

IMG 6515On y découvre donc une pile un peu spéciale, forcément dans un format réduit pour permettre une taille de module aussi petite (Pile ER14250 (1/2AA) 3,6V ).

Nous avons ensuite à sa droite un petit bouton d'inclusion, la petite led, l'antenne (fil noir) et tout à droite un bornier. Ce bornier permettra d'étendre les capacités de ce détecteur.

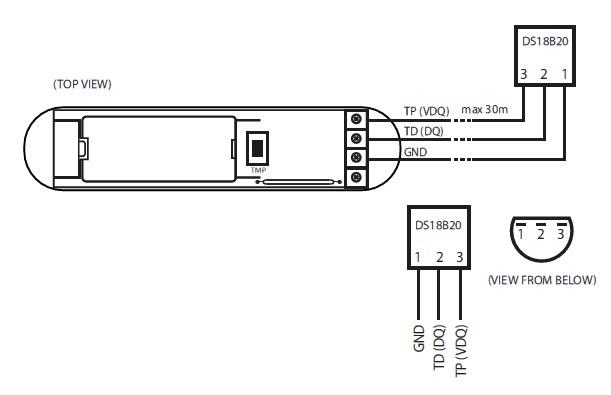

On pourra en effet y ajouter une sonde 1-wire DS18B20 (non fournie, mais cette sonde coute environ 3€):

schema sondeAttention, le schéma peut ne pas paraitre clair, voire faux: en fait le côté plat de la sonde doit être tourné vers le bas pour obtenir le branchement correct. Moi même j'avais monté la sonde à l'envers la première fois…

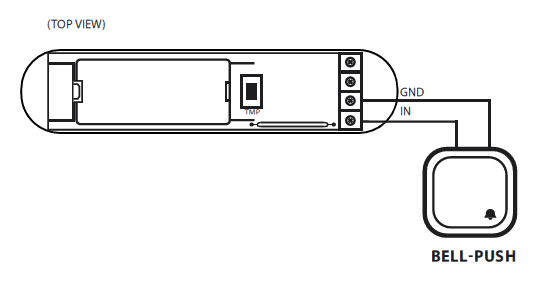

On pourra également utiliser son entrée contact binaire pour y brancher n’importe quel module ou périphérique qui dispose d’une sortie contact pour le transformer en détecteur en Zwave (interrupteur sans fil, sonnette, détecteur de niveau, sortie alarme d'une caméra ou d'un capteur, etc…)

A lire également:
Le Z-Wave Long Range arrive sur le marché européen: meilleure portée, jusqu'à 4000 noeuds, et autonomie jusqu'à 10 ans !

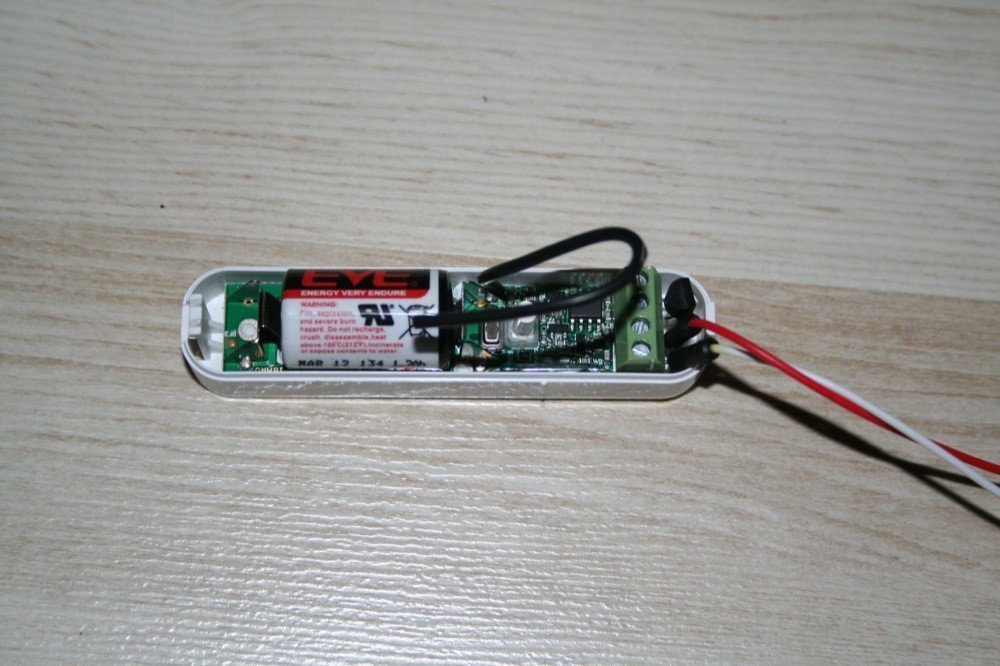

schema sortie2Mon montage pour les tests:

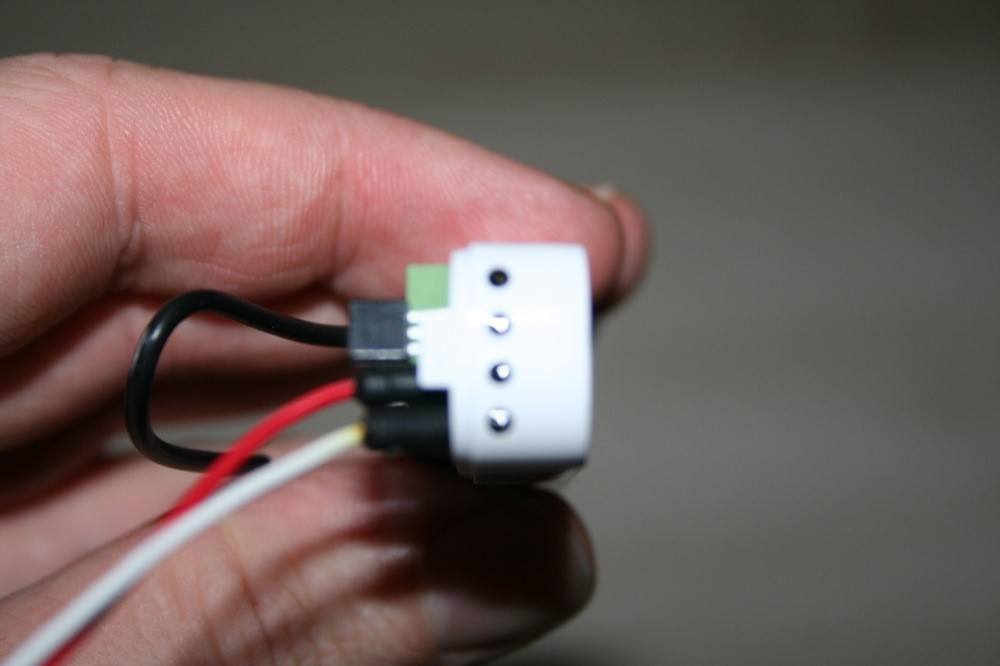

IMG 6969Via les 4 petits trous à l'extrémité du capteur, on peut très bien faire passer les fils pour déporter capteur ou sonde (jusque 30m pour la sonde).

IMG 6970On peut donc imaginer de nombreuses utilisations pour ce capteur: détection d'ouverture pour la sécurité, avec relève de la température en même temps, création d'un interrupteur sans fil Z-Wave, mesure du niveau d'eau avec relevé de température, suivi de sa boite aux lettres, etc… Il faudra toutefois faire attention à l'utilisation qu'on en fait: utilisé en détecteur d'ouverture sur une fenêtre, le relevé de température peut s'avérer un peu faussé car les ouvertures sont généralement plus “fraiches” que le reste de la pièce. Il faut en tenir compte si on veut par exemple gérer son chauffage avec ces relevés de température.

Comme tous les modules Fibaro, celui ci possède également de nombreux paramètres configurables, par exemple l'allumage ou non de la led, l'écart de température autorisé entre deux remontées, mais également la gestion des scènes: relié à un interrupteur, par exemple, ce module peut devenir un contrôleur de scènes reconnu comme tel par la box.

Notons au passage un détail qui a son importance: le modèle que j'ai recu en test est blanc, mais ce module est disponible en 7 couleurs différentes, qui lui permettront de se fondre dans le décor :D

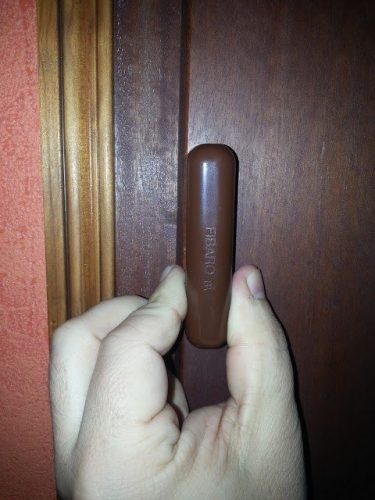

52Domotics l'a par exemple commandé en marron pour se marier avec ses portes:

marronMaintenant que nous avons vu la partie technique, passons à son utilisation sur nos box domotiques.

II. Intégration sur les box domotiques

Avant toute chose, un petit mot sur l'inclusion, qui, vu le nombre de messages sur les forums, peut parfois s'avérer difficile.

Pour ma part, voilà comment j'ai procédé:

  • capot ouvert pour pouvoir accéder au bouton d'inclusion à côté de la pile
  • capteur posé à plat sur quelque chose, de facon à ce que le petit bouton à l'arrière soit appuyé
  • passage en mode inclusion de la box
  • appuis répétés sur le bouton inclusion (et pas seulement 3 fois d'affilée, je n'ai réussi qu'en appuyant de facon répétée).

En procédant de cette facon, l'inclusion et l'exclusion fonctionnent à chaque fois pour moi.

1. HC2 de Fibaro

Honneur à la box de la même marque. Bien évidemment, ce capteur est parfaitement reconnu ! Une fois inclue, on obtient deux nouveaux devices sur le tableau de bord:

A lire également:
Yubii Home: Test de la box domotique qui allie Fibaro et Nice

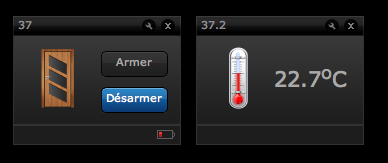

modules fibaroLe capteur d'ouverture, bien sûr (celui sur lequel figure le niveau de la batterie), et la sonde de température.

Attention, pour cette dernière, il faudra que la sonde DS18B20 soit connectée avant l'inclusion. Sinon il faudra exclure le module et le réinclure une fois la sonde en place.

Comme on le voit, la température est au dizième de degrés près.

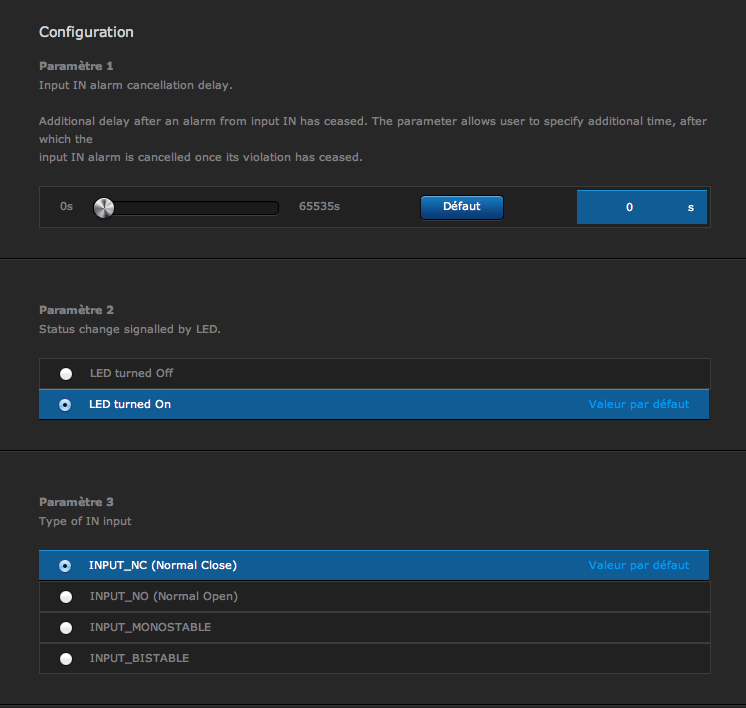

Sur le firmware beta actuel, en 3.424, ce détecteur est totalement reconnu, si bien que tous ses paramètres sont parfaitement expliqués et paramétrables facilement. Un petit extrait, la liste des paramètres étant assez longue:

fibaro parametresUn détail important à noter: le contact avec aimant et la seconde entrée binaire sont montés en parallèle, ce qui veut dire qu'on pourra utiliser l'un ou l'autre. Ici, sur l'interface, je n'ai qu'un device détecteur, qui réagit à la fois à l'aimant et à la seconde entrée binaire sur le bornier. On ne pourra donc pas déclencher d'actions différentes en fonction de l'entrée qui est activée.

2. Eedomus

L'inclusion sur la box eedomus ne pose pas de soucis particulier, elle supporte ce capteur déjà ce capteur:

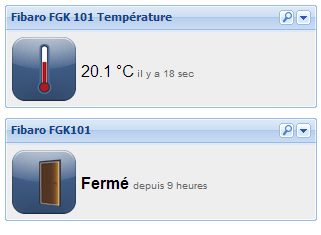

eedomusNous avons le détecteur d'ouverture et le suivi de la température, comme sur la box de Fibaro. Qu'on active l'aimant ou la seconde entrée binaire, c'est le même device qui est activé. Attention, la première fois la remontée du statut est un peu longue, il faut attendre quelques minutes pour que ca se mette à jour. Ensuite la mise à jour est instantanée.

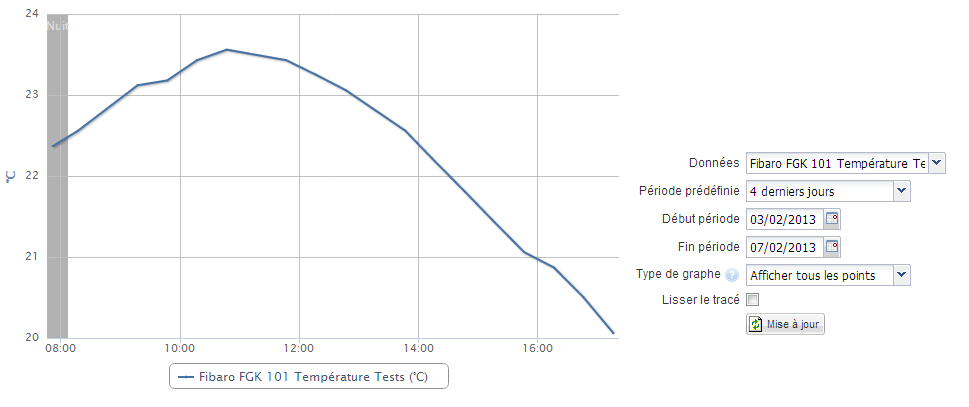

Par défaut, la température remonte automatiquement toutes les 30min:

releve temperature

3. Zibase

La Zibase a ajouté le support de ce module lors d'une mise à jour récente.

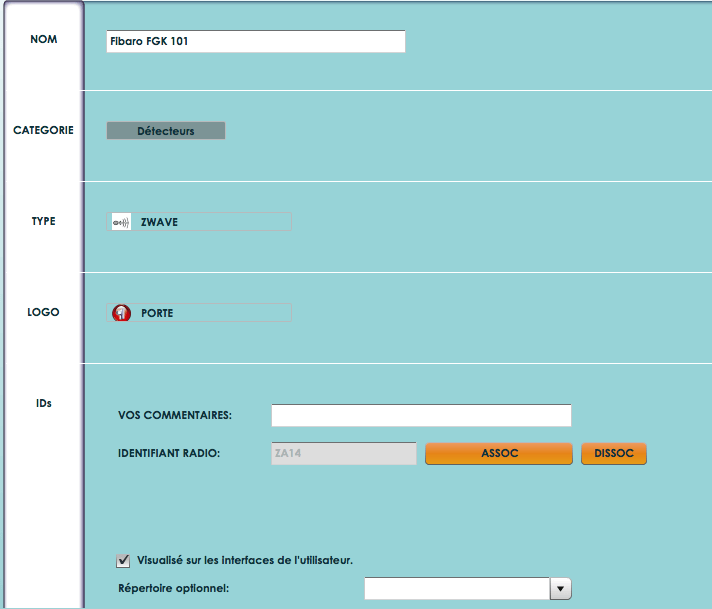

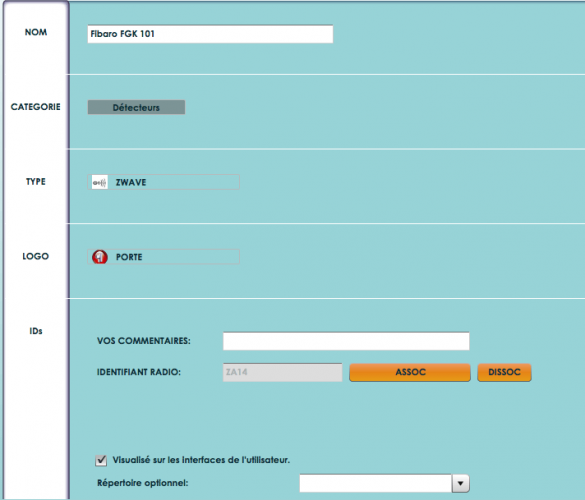

Lors de l'inclusion, le détecteur d'ouverture est ajouté, en sélectionnant détecteurs / Z-wave, puis en appuyant sur Assoc.:

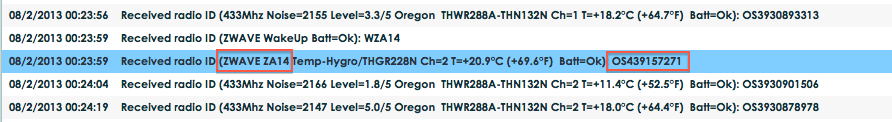

zibasePour la sonde de température, il faudra simuler une sonde Oregon. En regardant dans le suivi d'activité, il faudra chercher la remontée de température du détecteur Zwave, et relever son adresse en OSxxx

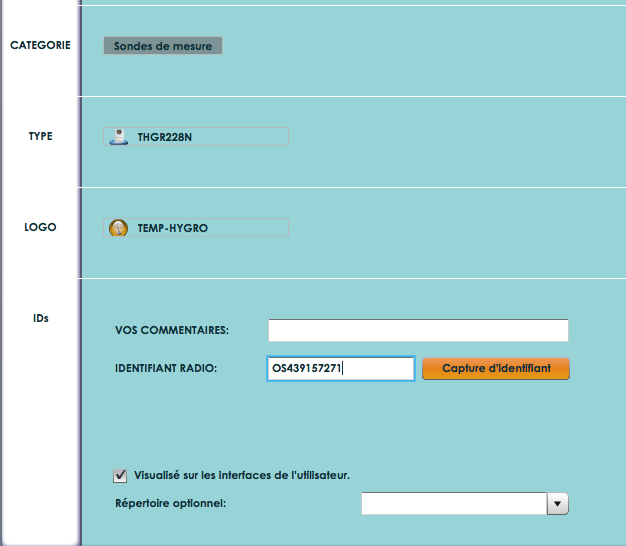

suiv activiteOn crée alors une sonde de température en indiquant l'adresse relevée précédemment:

sondeA partir de là on a donc également le suivi de température, et donc un support complet du module.

4. Vera

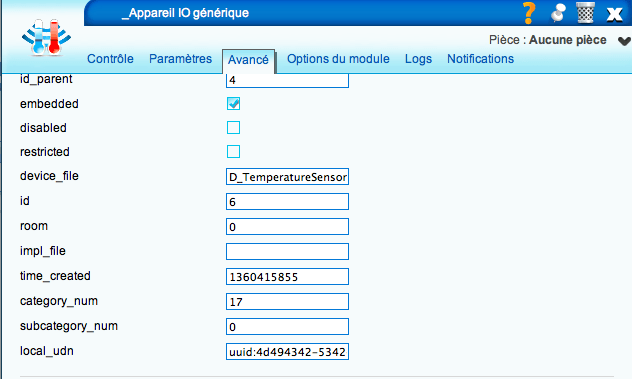

L'inclusion sur la Vera ne pose pas de problème particulier. Une fois inclue, on retrouve deux capteurs de mouvement, et un device generic, qui est en fait la sonde de température. Pour que ce dernier fonctionne correctement, il faudra aller dans l'onglet Avancé du device générique, et modifier le device_file de D_GenericIO1.xml par D_TemperatureSensor1.xml . On peut aussi passer le category_num à 17 pour bien faire les choses:

A lire également:
Nice Hub PowerBank: le secours électrique et wifi pour que votre box domotique reste toujours accessible !

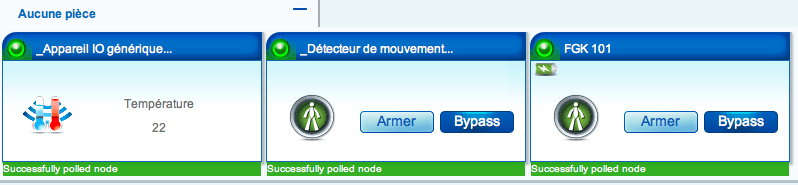

vera01On a alors une remontée de température correcte, et une détection d'ouverture:

vera02Par contre la remontée de température est au degrés près, malheureusement c'est une limite de la Vera :(

Au niveau des entrées détecteurs, même chose que précédemment: qu'on active l'aimant ou la seconde entrée, c'est le même device. Ici, comme la Vera en a créé deux (un maitre et un module détecteur), les deux devices de détection réagissent en même temps :/

5. Zipabox

Ce module est déjà supporté par la Zipabox (version firmware 0.9.95 actuellement). L'inclusion ne pose pas de problème particulier, et on se retrouve avec un détecteur de mouvement / ouverture:

zipato capteurEt une sonde de température:

zipato temperatureComme pour les box précédentes, le capteur d'ouverture avec l'aimant ou le capteur de la deuxième entrée binaire activent le même device sur la box.

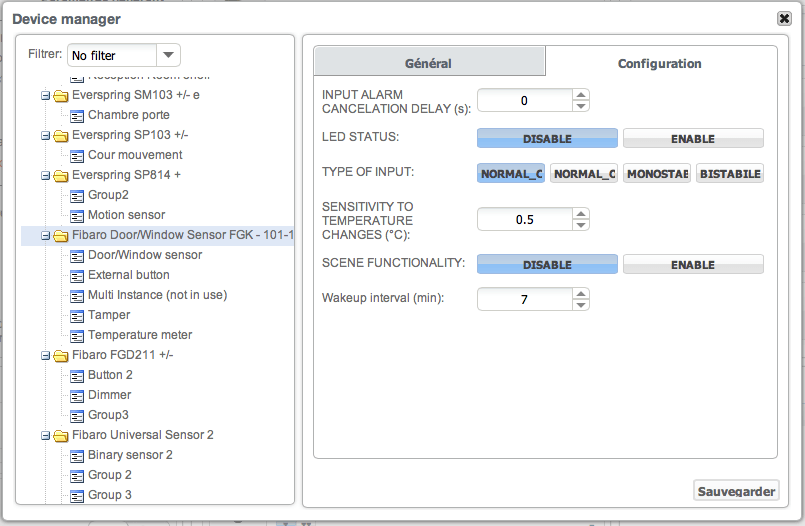

En se rendant dans les paramètres, on se rend compte que ce module est déjà parfaitement reconnu, puisque les paramètres internes du module sont accessibles et suffisamment explicites pour être réglés facilement, comme ce qu'on a déjà pu voir sur la box Fibaro:

parametres

III. Conclusion

Encore une fois, Fibaro a su nous surprendre avec un module minuscule, capable de s'intégrer partout grâce à ses différentes couleurs, et capable d'être utilisé dans de nombreuses situations grâce à ses fonctionnalités très complètes, notamment la possibilité d'y adjoindre une sonde 1-wire et d'utiliser son entrée binaire.

Discret, joli avec ses coins arrondis, complet, personnellement c'est un module qui m'a séduit et que j'aime beaucoup ! Ce sera sans doute un produit phare dans les boutiques cette année, d'autant plus qu'il est déjà parfaitement supporté par toutes les box. Pour ma part je pense que plusieurs vont venir rejoindre mon installation pour quelques petits projets sympas ;-) La seule chose que je regrette un peu est que le contact avec aimant et la seconde entrée binaire ne soient pas indépendantes, il aurait été possible de déclencher des actions différentes en fonction du détecteur activé (je pense par exemple à la gestion de ma boite aux lettres avec la grande porte principale et l'entrée pour le courrier papier).

Ce module est disponible à 49.90€ chez notre partenaire Domadoo.

Pour information, cet article peut contenir des liens affiliés, sans aucun impact sur ce que vous gagnez vous même ou le prix que vous pouvez payer pour le produit. Passer par ce lien vous permet de me remercier pour le travail effectué sur le blog chaque jour, et d'aider à couvrir les dépenses du site (hébergement, frais de port pour les concours, etc.). Ca ne vous coute rien, mais ca m'aide beaucoup ! Merci donc à ceux qui joueront le jeu !
