Module Z-Wave Duwi et interrupteur classique

Une chose manque encore actuellement en Z-Wave: des micro modules à brancher sur n'importe quel interrupteur classique. Les modules existant aujourd'hui viennent en remplacement total des anciens interrupteurs, le choix du design est donc très restreint.

Mais Arnaud, un lecteur du blog, nous fait part de ses expériences afin de modifier un module Duwi pour volet roulant. A l'issue de ses modifications, n'importe quel interrupteur poussoir pourra être utiliser pour contrôler le module Z-Wave. Bien sûr, la même modification pourra s'appliquer pour des interrupteurs lumineux, les modules Duwi fonctionnant sur le même principe.


Une chose à préciser toutefois avant de commencer: ces modifications annuleront la garantie du module.

Je laisse donc la “parole” à Arnaud :D

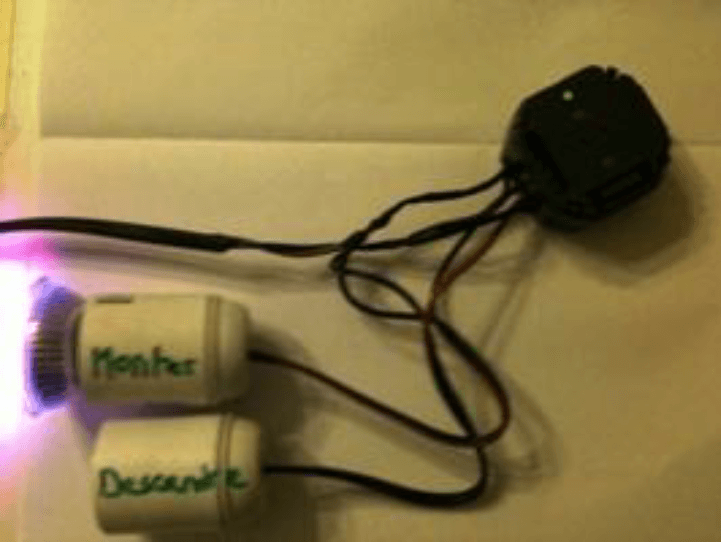

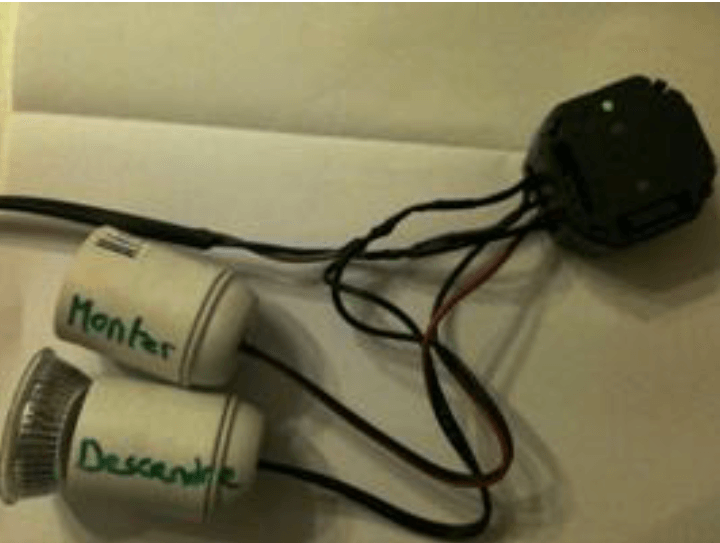

Pour simuler un volet rouant, j’ai utilisé deux ampoules 240v. Une ampoule pour la montée, une autre pour la descente.

Câblage du moteur sur le micro module

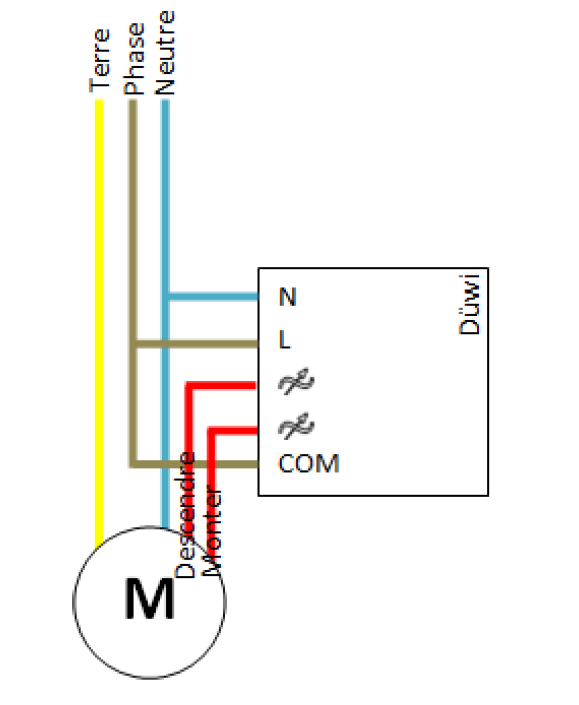

Voici le schéma de câblage pour un moteur qui fonctionne en 240 volts :



01
02

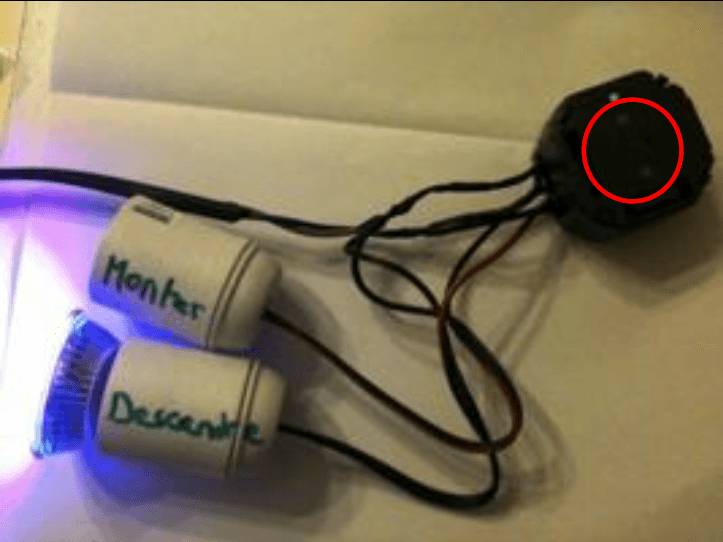

A l’appui sur le micro poussoir, le relais se déclenche et alimente le moteur pour la descente ou la montée.
03
04

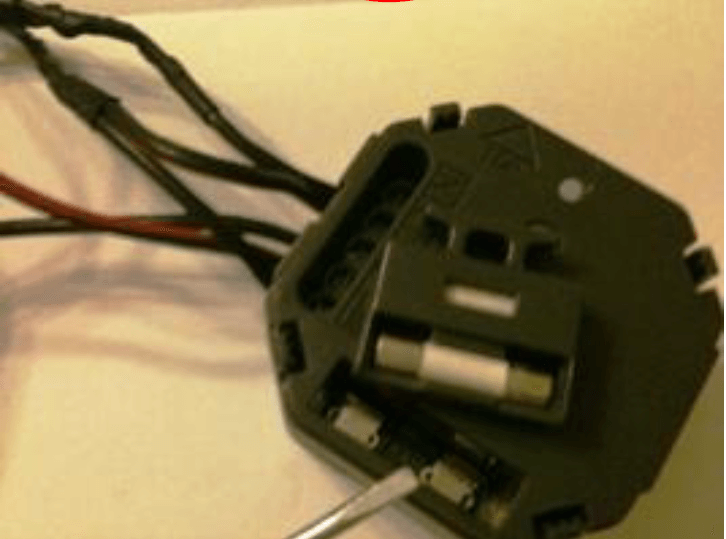

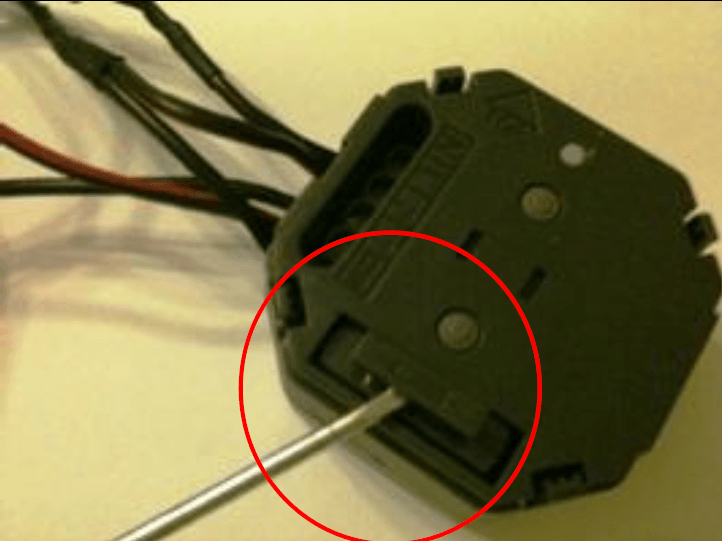

Enlever le porte fusible à l’aide d’un petit tournevis plat. Dans le porte fusible, il y a un fusible de secours fourni par le fabriquant.



05
06

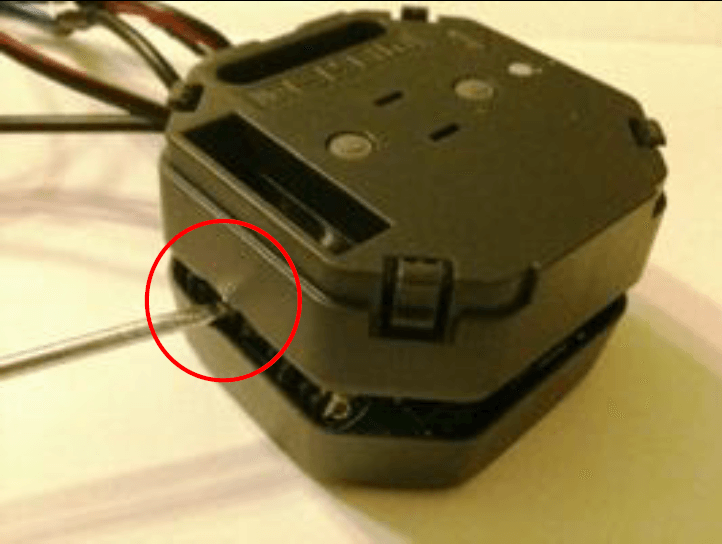

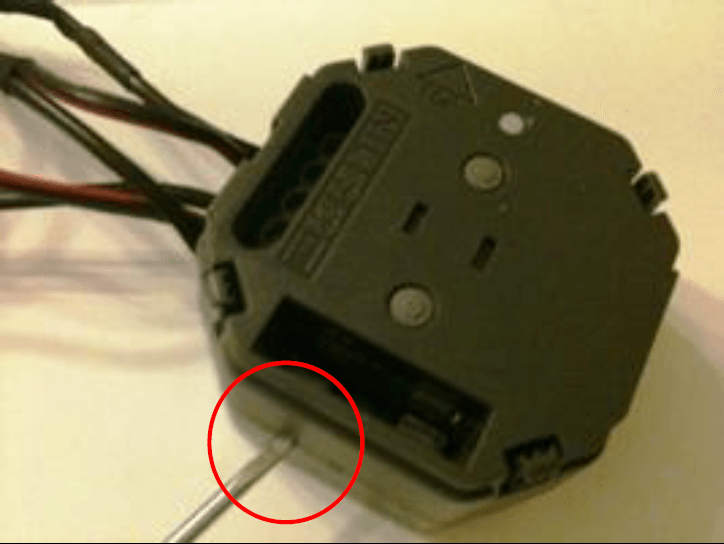

Démonter le boitier à l’aide d’un petit tournevis plat afin de faire levier.
07

Finir le démontage à la main. Il y a trois clips dans chaque angle.



08

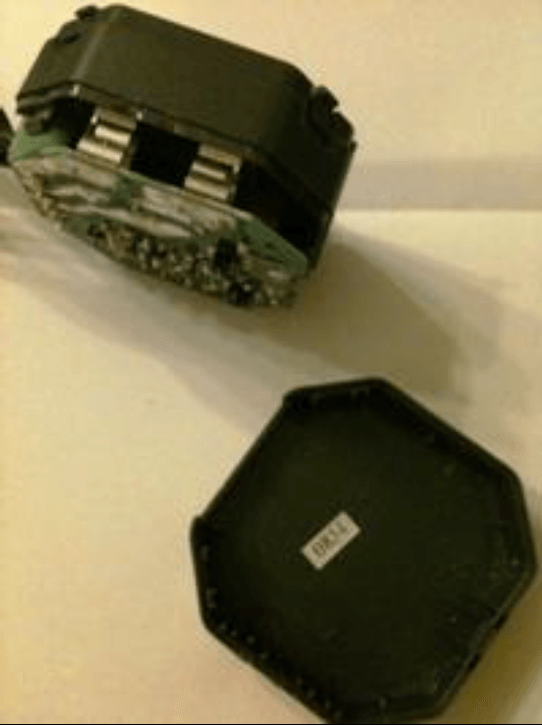

Le boitier est ouvert : nous avons le socle et le couvercle



09

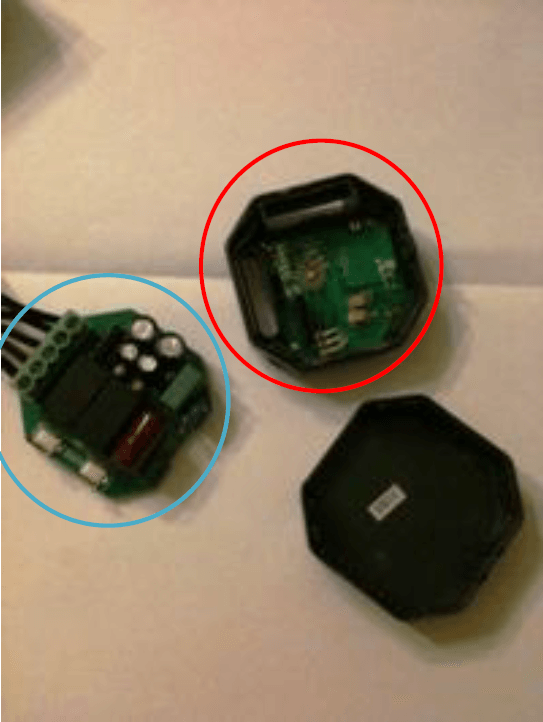

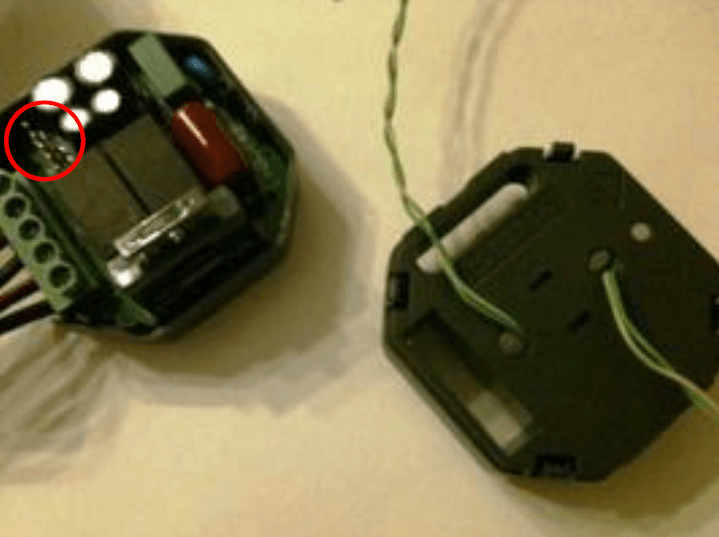

La partie « puissance » du module (en bleu), avec la partie « commande » (en rouge):

A lire également:
Le Z-Wave Long Range arrive sur le marché européen: meilleure portée, jusqu'à 4000 noeuds, et autonomie jusqu'à 10 ans !



10

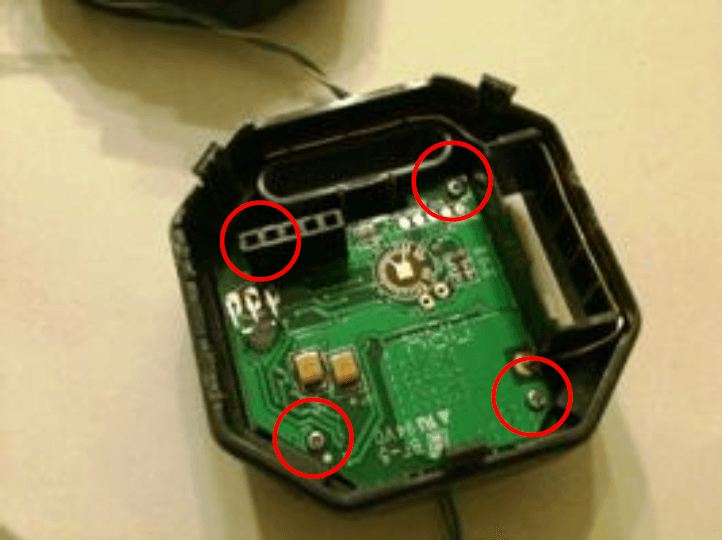

La partie « commande » qui est vissée à l’aide de quatre vis dans le boitier:



11

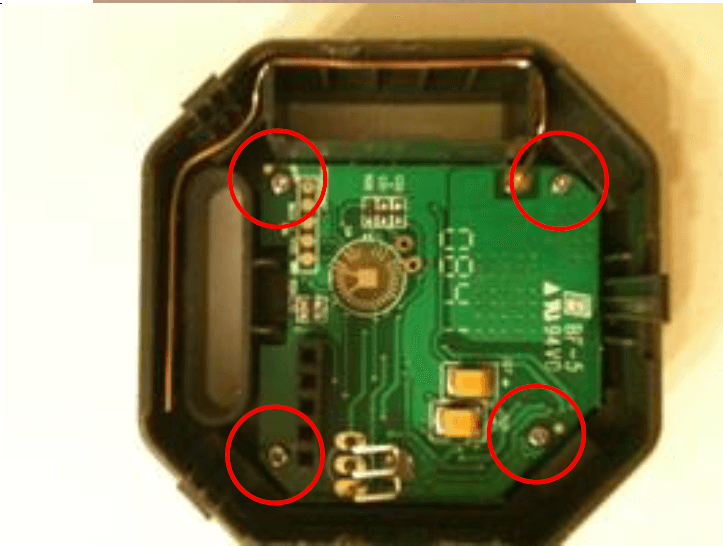

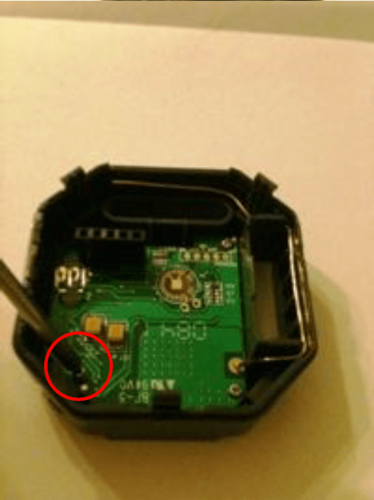

A l’aide d’un petit tournevis cruciforme, dévisser les vis:



12

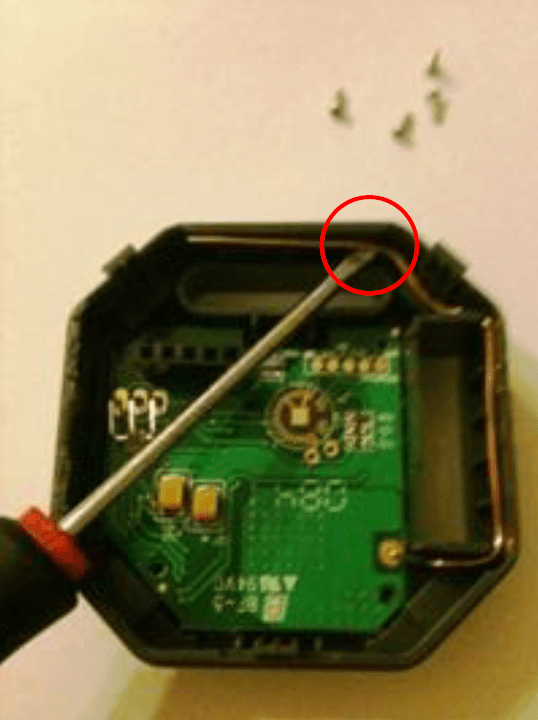

A l’aide d’un petit tournevis plat, retirer l’antenne.



13

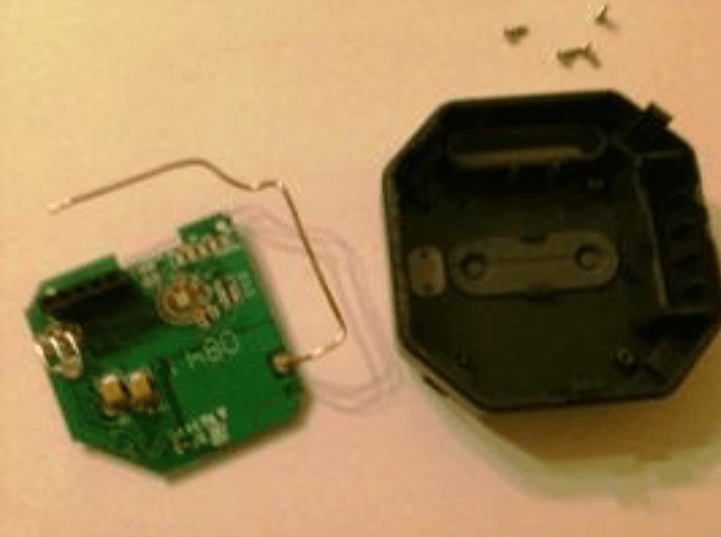

La partie « commande » est démontée du boitier:



14

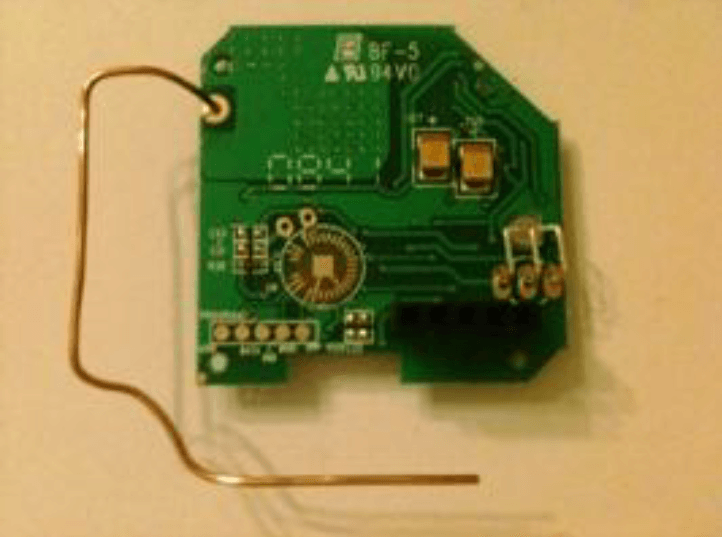

La partie « commande » vue du dessous:



15

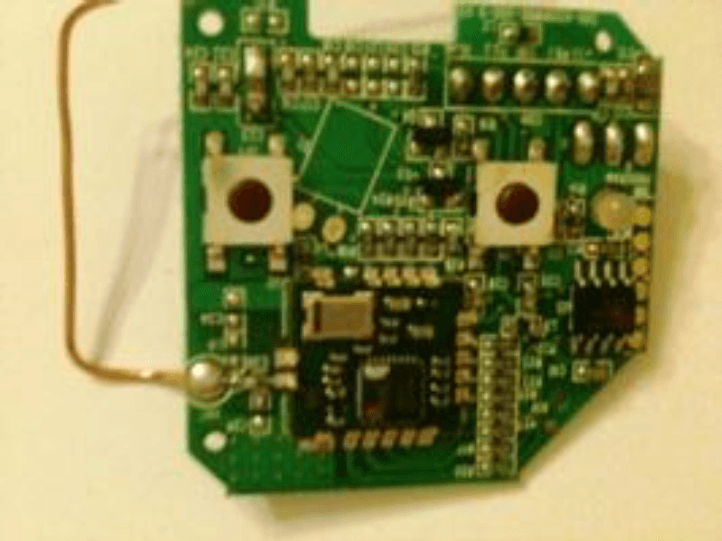

La partie « commande »vue du dessus:



16

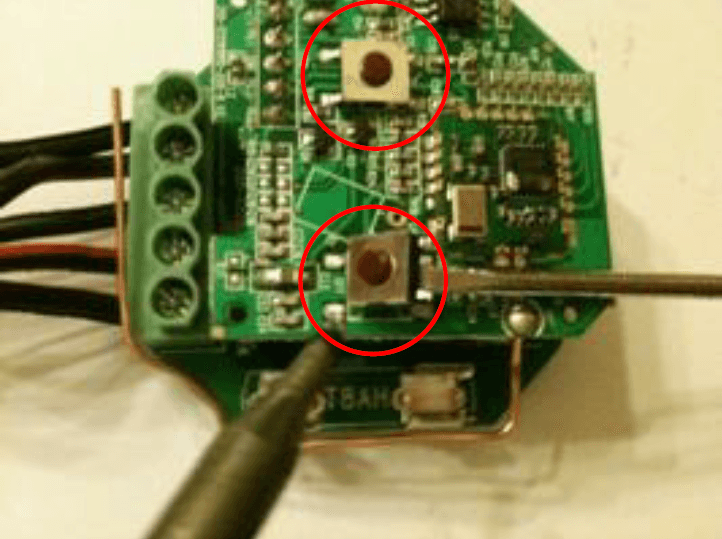

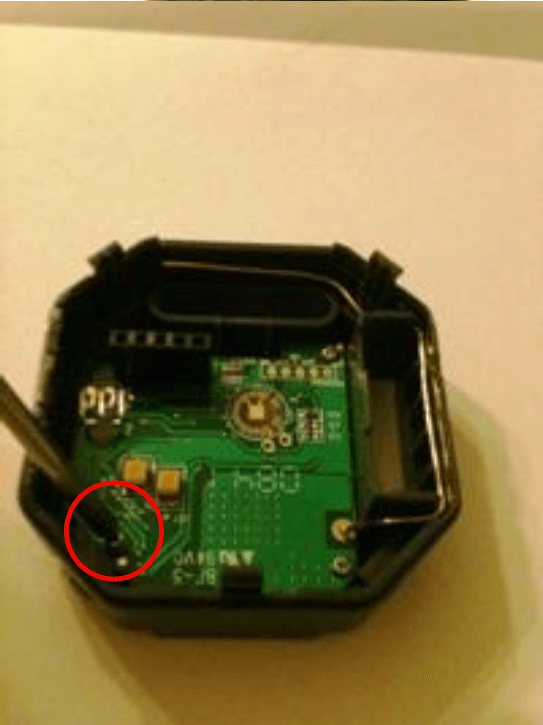

A l’aide d’un fer à souder d’électronicien (panne 1mm conseillé) et d’un petit tournevis plat, dessouder les deux micros poussoirs. Attention à ne pas arracher les pistes du circuit imprimé !



17

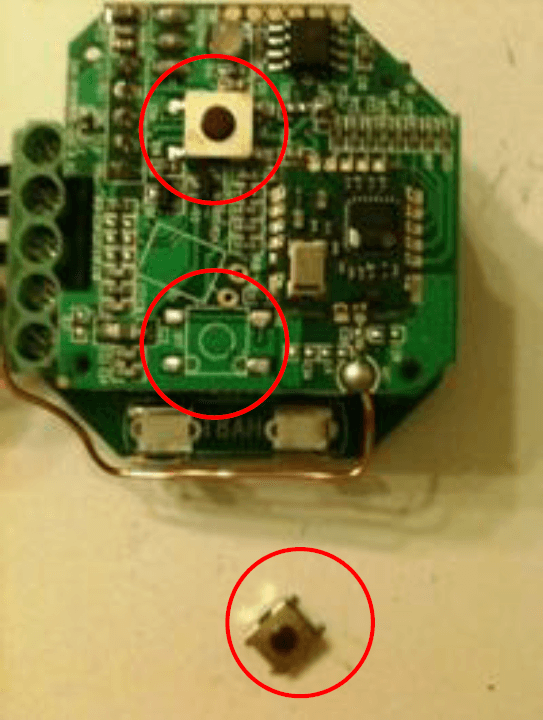

Le 1er micro poussoir dessoudé



18

Faire de même avec le deuxième micro poussoir.

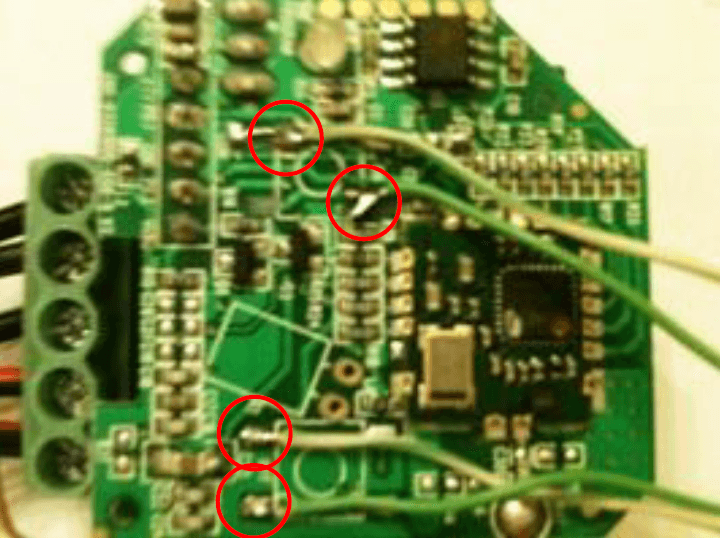

A l’aide de fils électriques (type brins de câble RJ45), souder les fils sur les pistes prévues pour les micros poussoirs:



19

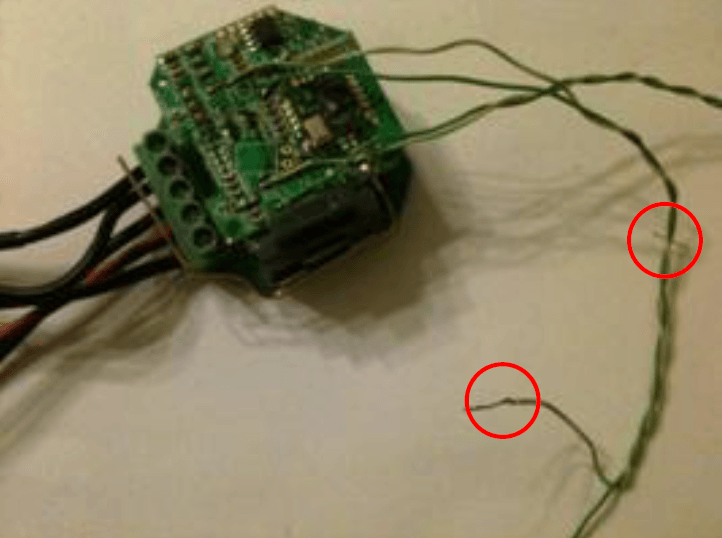

Etamer aussi l’autre extrémité des fils électriques afin de les consolider:



20

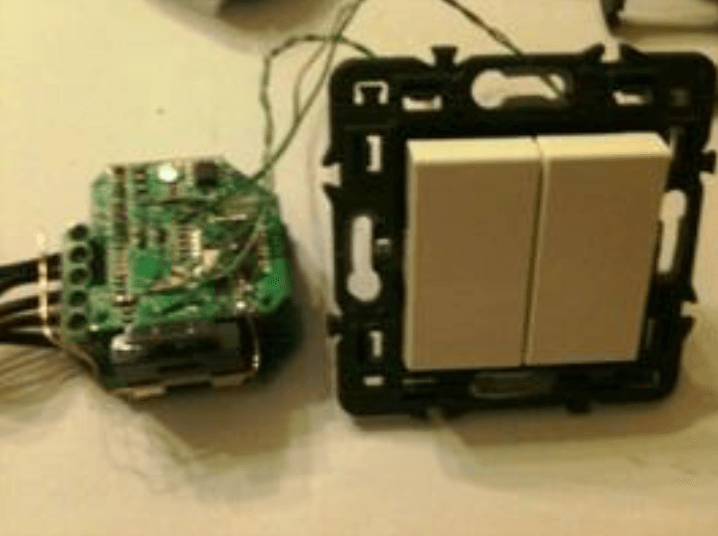

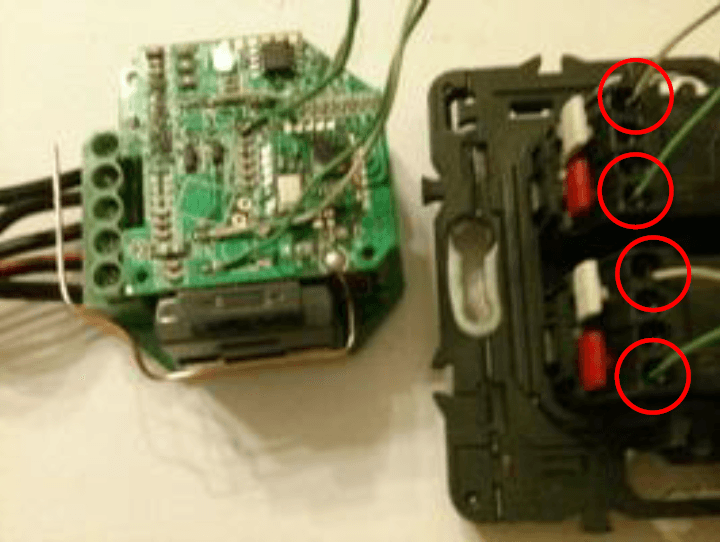

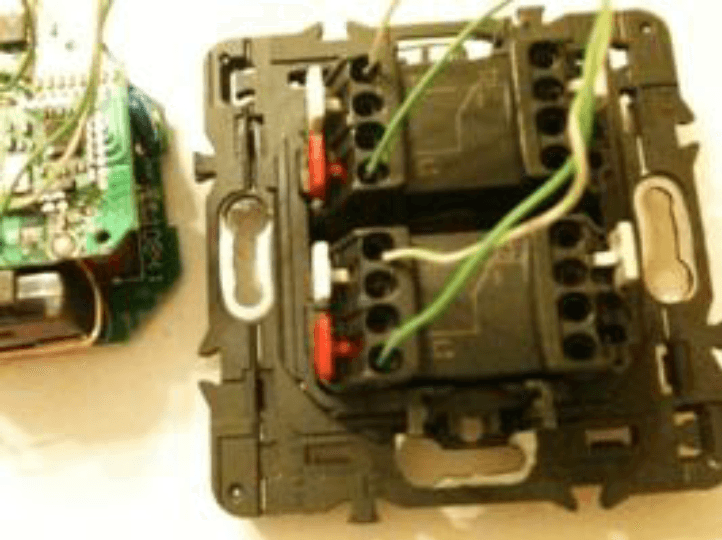

Connecter les fils électriques sur votre interrupteur poussoirs



21

22

23

24

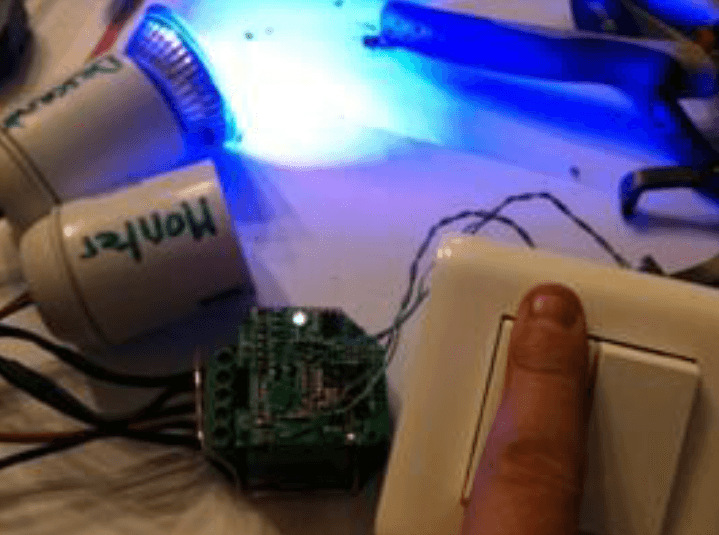

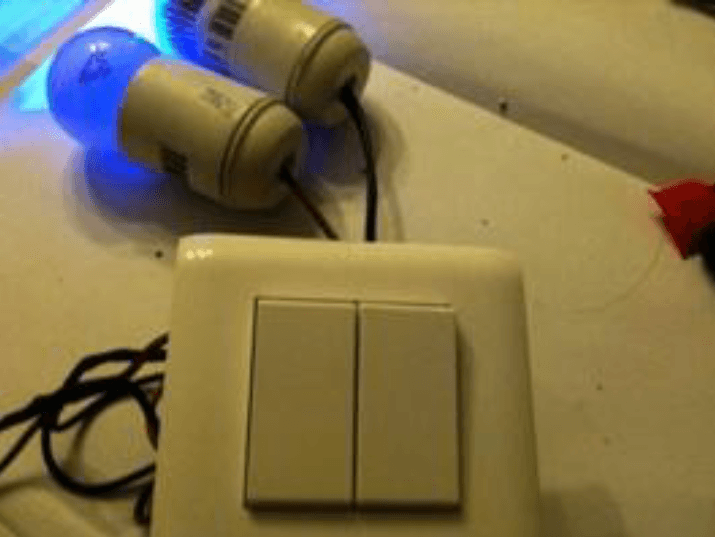

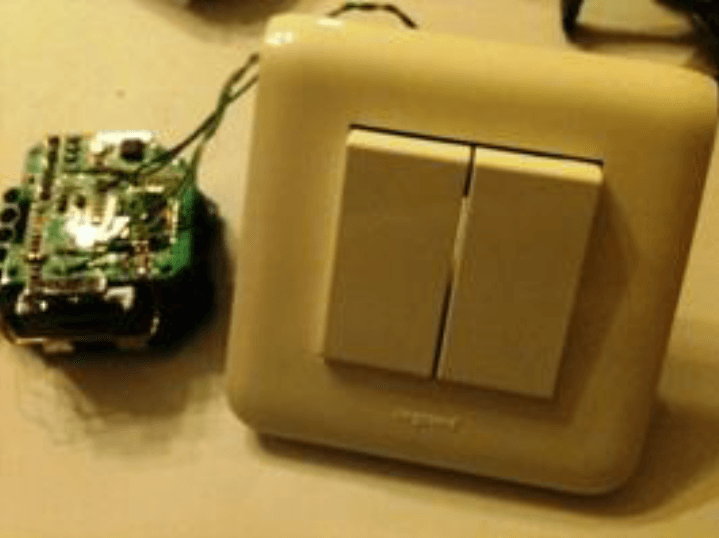

Test avec l’interrupteur poussoir branché sur le micro module: Ca fonctionne !



25

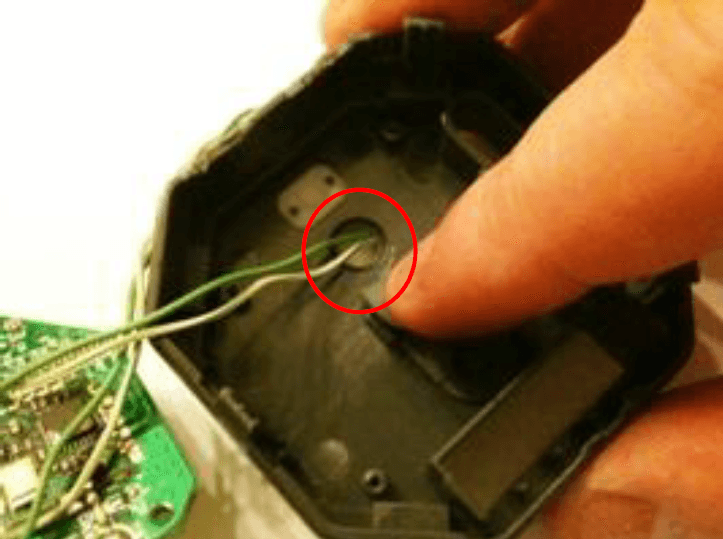

Déconnecter les fils électriques de l’interrupteur, afin de les passer dans le boitier du micro module.

Note : je vous conseille de percer le caoutchouc afin de faire un passe câble propre.



26

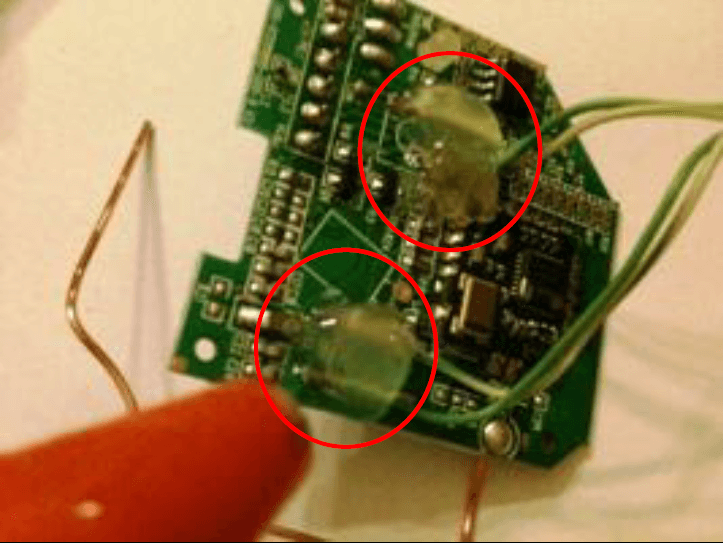

Afin de bien maintenir et protéger les fils électriques, mettre un point de colle à l’aide d’un pistolet à colle.

Note : colle bien chaude afin que celle-ci polymérise bien avec les matériaux à coller.



27

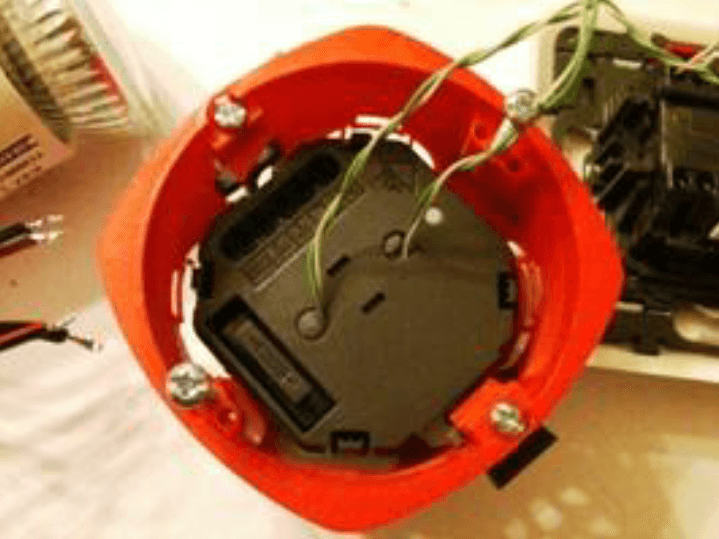

Remonter la partie « commande » dans la boitier.

Remettre en place les quatre vis:



28

Remonter le couvercle du boitier sur son socle.

A lire également:
Comparatif: quelle est la meilleure guirlande connectée pour Noel ?

Attention à la connectique entre la partie « puissance » et « commande ».



29

Clipser le couvercle sur son socle fermement.

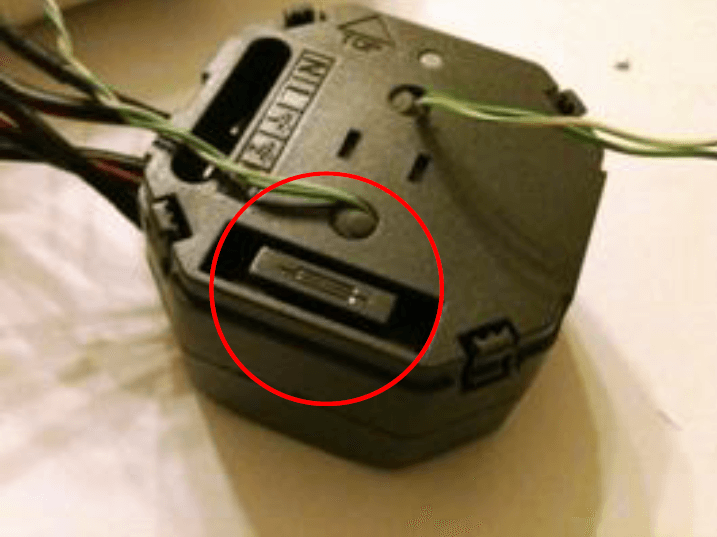

Remettre en place le porte fusible.



30

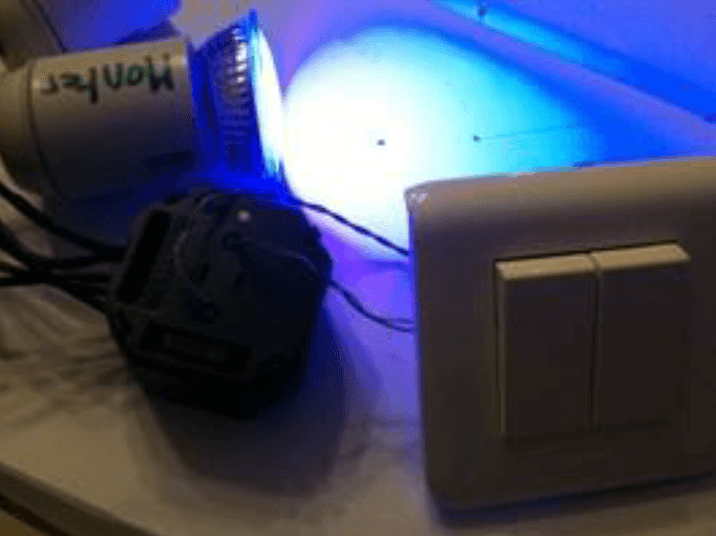

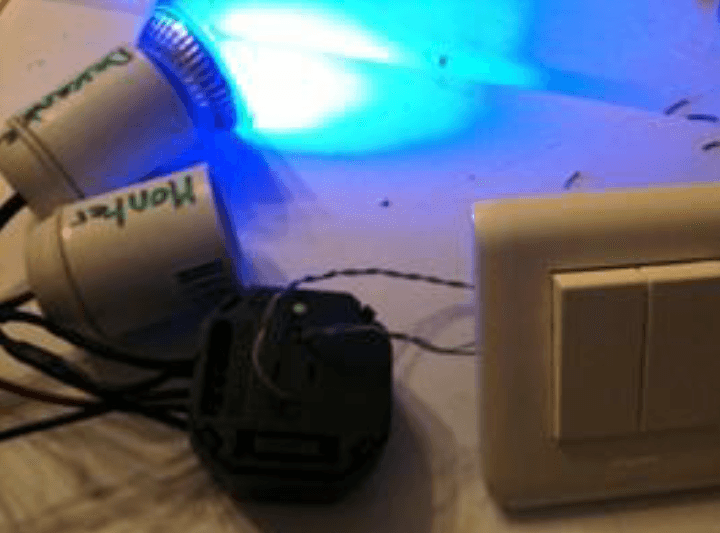

Test à nouveau: Ca fonctionne toujours !



31

32

Pour monter le micro module dans une boite d’encastrement, il vous faut une boite qui a au minimum une profondeur de 50 mm (et encore, cela est juste).



33

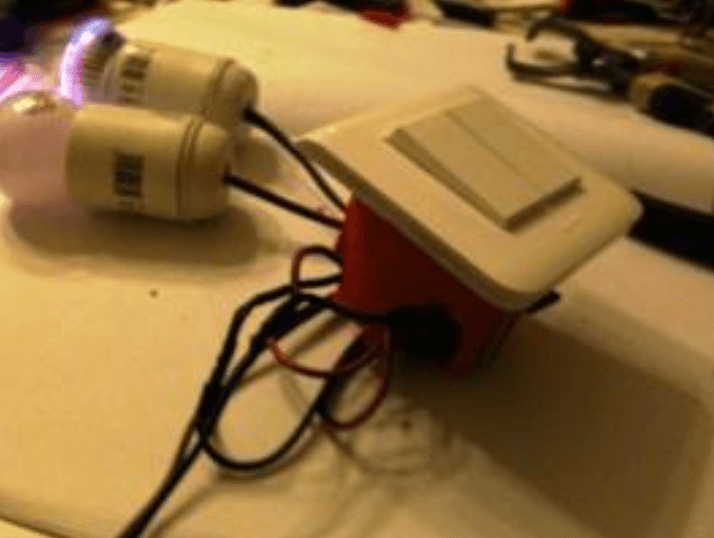

Montage de l’interrupteur poussoir sur la boite d’encastrement.



34

35

Merci beaucoup à Arnaud pour ce pas à pas très instructif !

En sachant se servir un peu d'un fer à souder, cela est donc tout à fait réalisable. La partie compliquée sera l'encastrement, le tout restant tout de même encombrant. Une boite d'encastrement de 50mm ne passera pas toujours en profondeur dans nos cloisons de maisons modernes… L'idée serait peut être de déporter légèrement le module dans une autre boite d'encastrement près de l'interrupteur. A voir !
